O documento discute conceitos fundamentais de sonoplastia, incluindo formas de ondas sonoras, frequência, amplitude, timbre, eco, delay, reverberação e harmônicos. Também aborda saídas de áudio como mono, estéreo, subwoofer, quadrifonia, 5.1 e processamento digital.
Sonoplastia
- 1.

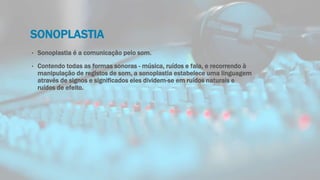

- 2. SONOPLASTIA • Sonoplastia éa comunicação pelo som. • Contendo todas as formas sonoras - música, ruídos e fala, e recorrendo à manipulação de registos de som, a sonoplastia estabelece uma linguagem através de signos e significados eles dividem-se em ruídos naturais e ruídos de efeito.

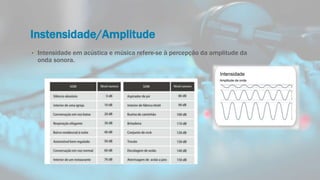

- 3. Instensidade/Amplitude • Intensidade emacústica e música refere-se à percepção da amplitude da onda sonora.

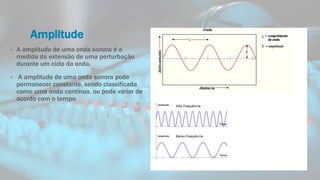

- 4. Amplitude • A amplitudede uma onda sonora é a medida da extensão de uma perturbação durante um ciclo da onda. • A amplitude de uma onda sonora pode permanecer constante, sendo classificada como uma onda contínua, ou pode variar de acordo com o tempo.

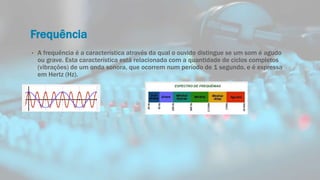

- 5. Frequência • A frequênciaé a característica através da qual o ouvido distingue se um som é agudo ou grave. Esta característica está relacionada com a quantidade de ciclos completos (vibrações) de um onda sonora, que ocorrem num período de 1 segundo, e é expressa em Hertz (Hz).

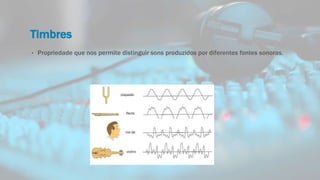

- 6. Timbres • Propriedade quenos permite distinguir sons produzidos por diferentes fontes sonoras.

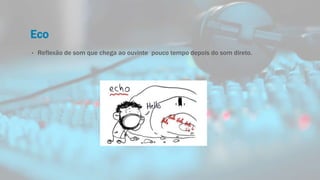

- 7. Eco • Reflexão desom que chega ao ouvinte pouco tempo depois do som direto.

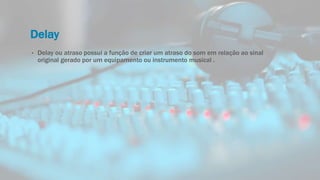

- 8. Delay • Delay ouatraso possui a função de criar um atraso do som em relação ao sinal original gerado por um equipamento ou instrumento musical .
- 9. Reverberação • Reflexão múltiplade uma frequência.

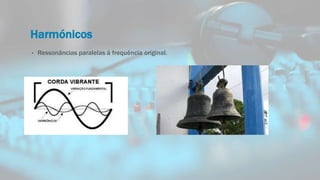

- 10. Harmónicos • Ressonâncias paralelasà frequência original.
- 11.
- 12. Outputs - Mono •Mono: 1 fonte sonora

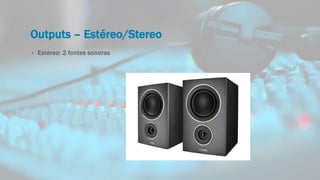

- 13. Outputs – Estéreo/Stereo •Estéreo: 2 fontes sonoras

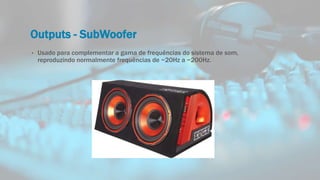

- 14. Outputs - SubWoofer •Usado para complementar a gama de frequências do sistema de som, reproduzindo normalmente frequências de ~20Hz a ~200Hz.

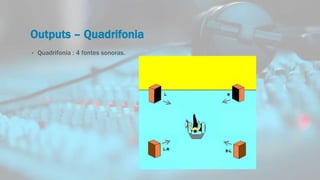

- 15. Outputs – Quadrifonia •Quadrifonia : 4 fontes sonoras.

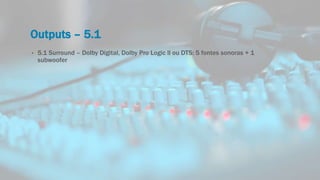

- 16. Outputs – 5.1 •5.1 Surround – Dolby Digital, Dolby Pro Logic ll ou DTS: 5 fontes sonoras + 1 subwoofer
- 17. Outputs – 7.1 •7.1 Surround – Dolby Pro Logic llz ou DTS HD: 7 fontes sonoras + 1 subwoofer

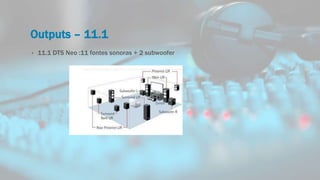

- 18. Outputs – 11.1 •11.1 DTS Neo :11 fontes sonoras + 2 subwoofer

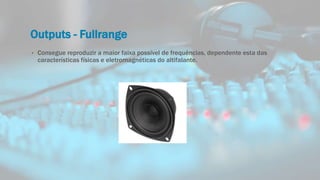

- 19. Outputs - Fullrange •Consegue reproduzir a maior faixa possível de frequências, dependente esta das características físicas e eletromagnéticas do altifalante.
- 20. Outputs - Fullrange •Sistema fullrange: composto por, pelo menos, 2 altifalantes: • Um para as frequências mais baixas • Outro para as frequências mais altas • Possui crossover passivo

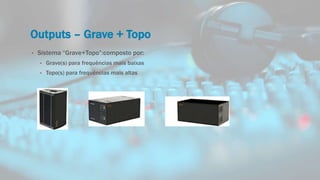

- 21. Outputs – Grave+ Topo • Sistema “Grave+Topo”:composto por: • Grave(s) para frequências mais baixas • Topo(s) para frequências mais altas

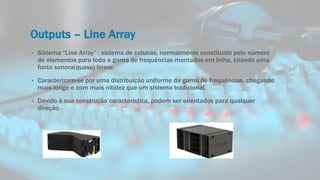

- 22. Outputs – LineArray • Sistema “Line Array” : sistema de colunas, normalmente constituído pelo número de elementos para toda a gama de frequências montados em linha, criando uma fonta sonora(quase) linear. • Caracterizam-se por uma distribuição uniforme da gama de frequências, chegando mais longe e com mais nitidez que um sistema tradicional. • Devido à sua construção característica, podem ser orientados para qualquer direção.

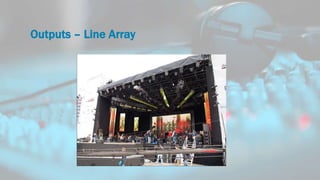

- 23. Outputs – LineArray

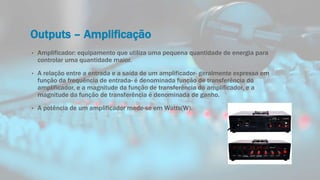

- 24. Outputs – Amplificação •Amplificador: equipamento que utiliza uma pequena quantidade de energia para controlar uma quantidade maior. • A relação entre a entrada e a saída de um amplificador- geralmente expressa em função da frequência de entrada- é denominada função de transferência do amplificador, e a magnitude da função de transferência do amplificador, e a magnitude da função de transferência é denominada de ganho. • A potência de um amplificador mede-se em Watts(W).

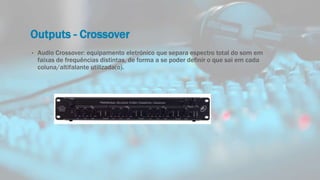

- 25. Outputs - Crossover •Audio Crossover: equipamento eletrónico que separa espectro total do som em faixas de frequências distintas, de forma a se poder definir o que sai em cada coluna/altifalante utilizada(o).

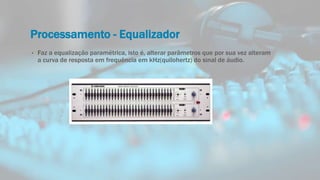

- 26. Processamento - Equalizador •Faz a equalização paramétrica, isto é, alterar parâmetros que por sua vez alteram a curva de resposta em frequência em kHz(quilohertz) do sinal de áudio.

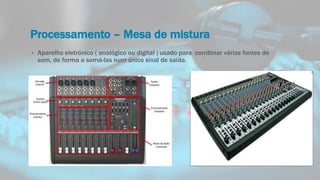

- 27. Processamento – Mesade mistura • Aparelho eletrónico ( analógico ou digital ) usado para combinar várias fontes de som, de forma a somá-las num único sinal de saída.
- 28.
- 29.
- 30.
- 31.

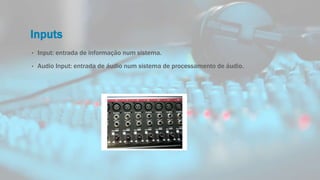

- 32. Inputs • Input: entradade informação num sistema. • Audio Input: entrada de áudio num sistema de processamento de áudio.

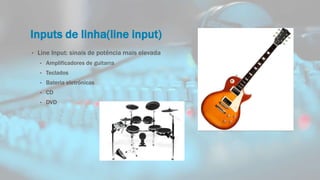

- 33. Inputs de linha(lineinput) • Line Input: sinais de potência mais elevada • Amplificadores de guitarra • Teclados • Bateria eletrónicas • CD • DVD
- 34. Inputs de microfone(micinput) • Mic input: sinais de potência mais baixa: • microfones
- 35. Balanceado/Não Balanceado • Umsistema balanceado funciona com 3 vias. • Positivo(Hot) • Neutro(Ground) • Positivo invertido(Cold), com polaridade invertida (+,masse e ~)

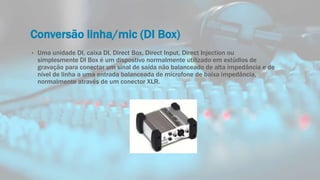

- 36. Conversão linha/mic (DIBox) • Uma unidade DI, caixa DI, Direct Box, Direct Input, Direct Injection ou simplesmente DI Box é um dispostivo normalmente utilizado em estúdios de gravação para conectar um sinal de saída não balanceado de alta impedância e de nível de linha a uma entrada balanceada de microfone de baixa impedância, normalmente através de um conector XLR.
- 37.

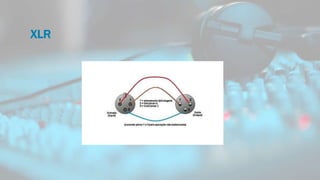

- 38.
- 39.
- 40. Microfones dinâmicos • Ainércia do diafragma(pequena membrana suspensa no interior do microfone que, exposta a um campo sonoro, capta continuamente as ondas acústicas) é maior que num condensador. O diafragma é mais rígido. • Não necessita alimentação(phantom power) • Melhor para utilização genérica, onde não se prevê muitas das situações a que vai ser sujeito.
- 41. Microfone Condensador • Maisutilizados em estúdio. • Possui um diafragma menos rígido que o dinâmico tornando-se, por isto, mais sensível. • Microfone macio e capaz de proporcionar resposta rápida e reprodução de qualidade, clara e com riqueza de detalhes. • Necessita de alimentação.

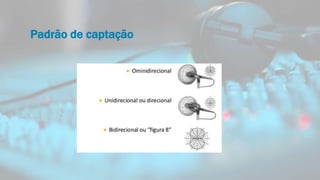

- 42.

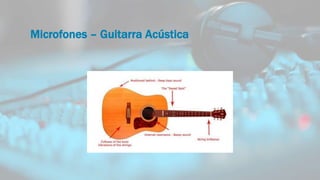

- 43. Microfones – GuitarraAcústica

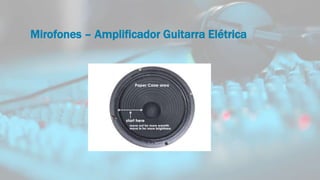

- 44. Mirofones – AmplificadorGuitarra Elétrica

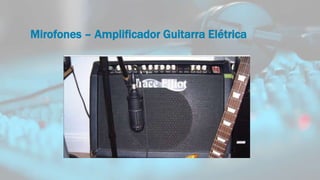

- 45. Mirofones – AmplificadorGuitarra Elétrica
- 46.

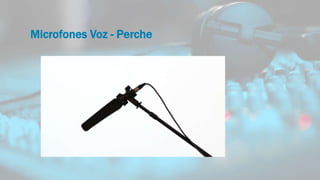

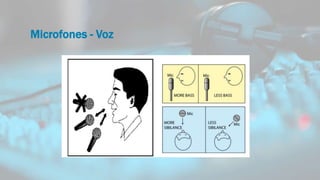

- 47. Microfones Voz -Perche
- 48. Microfones Voz -Perche
- 49.
- 50.
- 51.
- 52.
- 53.
- 54.
