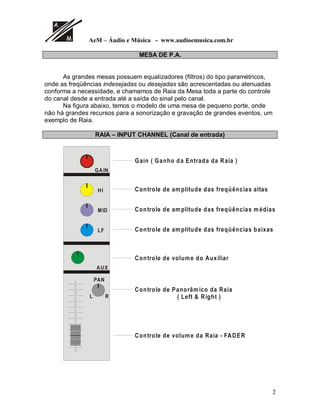

MESA DE P.A.
As grandes mesas possuem equalizadores (filtros) do tipo paramétricos,
onde as freqüências indesejadas ou desejadas são acrescentadas ou atenuadas
conforma a necessidade, e chamamos de Raia da Mesa toda a parte do controle
do canal desde a entrada até a saída do sinal pelo canal.
Na figura abaixo, temos o modelo de uma mesa de pequeno porte, onde
não há grandes recursos para a sonorização e gravação de grandes eventos, um
exemplo de Raia.
RAIA – INPUT CHANNEL (Canal de entrada)
GAIN
HI
MID
LF
AUX
PAN
RL
Gain ( Ganho da Entrada da Raia )
Controle de am plitude das freqüências altas
Controle de am plitude das freqüências m édias
Controle de am plitude das freqüências baixas
Controle de volume do Auxiliar
Controle de Panorâm ico da Raia
( Left Right )
Controle de volume da Raia - FADER

3

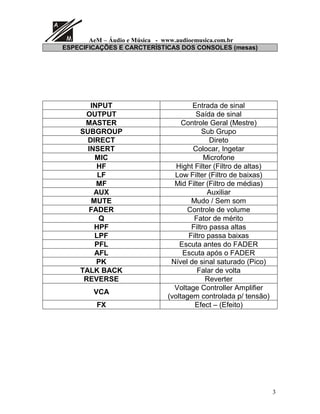

ESPECIFICAÇÕES E CARCTERÍSTICAS DOS CONSOLES (mesas)
INPUT Entrada de sinal
OUTPUT Saída de sinal
MASTER Controle Geral (Mestre)
SUBGROUP Sub Grupo
DIRECT Direto
INSERT Colocar, Ingetar
MIC Microfone
HF Hight Filter (Filtro de altas)
LF Low Filter (Filtro de baixas)
MF Mid Filter (Filtro de médias)
AUX Auxiliar
MUTE Mudo / Sem som
FADER Controle de volume
Q Fator de mérito
HPF Filtro passa altas
LPF Filtro passa baixas
PFL Escuta antes do FADER
AFL Escuta após o FADER
PK Nível de sinal saturado (Pico)
TALK BACK Falar de volta
REVERSE Reverter
VCA
Voltage Controller Amplifier
(voltagem controlada p/ tensão)
FX Efect – (Efeito)

4

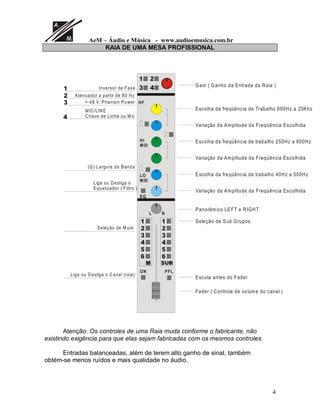

RAIA DE UMA MESA PROFISSIONAL
EQ
RL
Gain ( Ganho da Entrada da Raia )
Escolha da freqüência de Trabalho 600Hz a 20Khz
Variação da Amplitude da Freqüência Escolhida
Escolha da freqüência de trabalho 250Hz a 800Hz
Escolha da freqüência de trabalho 40Hz a 500Hz

HF
LO
MID
HI
MID

$
ON PFL
Panorâmico LEFT e RIGHT
Seleção de Sub Grupos
Escuta antes do Fader
Fader ( Controle de volume do canal )
Inversor de Fase
Atenuador a partir de 80 Hz
+ 48 V. Phanton Power
MIC/LINE
Chave de Linha ou M ic
(Q) Largura da Banda
Liga ou Desliga o
Equalizador ( Filtro )
Seleção de M ute
Liga ou Desliga o Canal (raia)

Atenção: Os controles de uma Raia muda conforme o fabricante, não
existindo exigência para que elas sejam fabricadas com os mesmos controles.
Entradas balanceadas, além de terem alto ganho de sinal, também
obtém-se menos ruídos e mais qualidade no áudio.

5

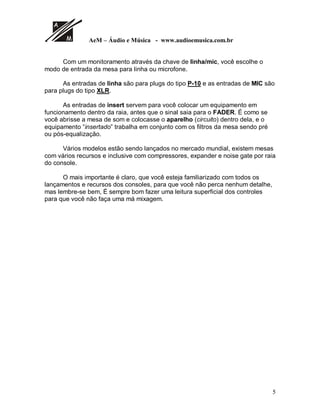

Com um monitoramento através da chave de linha/mic, você escolhe o
modo de entrada da mesa para linha ou microfone.
As entradas de linha são para plugs do tipo P-10 e as entradas de MIC são
para plugs do tipo XLR.
As entradas de insert servem para você colocar um equipamento em
funcionamento dentro da raia, antes que o sinal saia para o FADER. É como se
você abrisse a mesa de som e colocasse o aparelho (circuito) dentro dela, e o
equipamento “insertado” trabalha em conjunto com os filtros da mesa sendo pré
ou pós-equalização.
Vários modelos estão sendo lançados no mercado mundial, existem mesas
com vários recursos e inclusive com compressores, expander e noise gate por raia
do console.
O mais importante é claro, que você esteja familiarizado com todos os
lançamentos e recursos dos consoles, para que você não perca nenhum detalhe,
mas lembre-se bem, É sempre bom fazer uma leitura superficial dos controles
para que você não faça uma má mixagem.

6

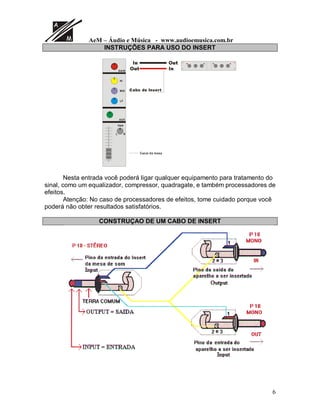

INSTRUÇÕES PARA USO DO INSERT
GAIN
HI
MID
LF
AUX
PAN
RL
Canal da mesa
2XW,Q
2XW ,Q
DER GH ,QVHUW
Nesta entrada você poderá ligar qualquer equipamento para tratamento do
sinal, como um equalizador, compressor, quadragate, e também processadores de
efeitos.
Atenção: No caso de processadores de efeitos, tome cuidado porque você
poderá não obter resultados satisfatórios.
CONSTRUÇAO DE UM CABO DE INSERT

7
De um lado ligações que irão entrar no equipamento a ser insertado, do
outro lado, um plug do tipo P-10 estéreo para conectar na entrada da mesa (insert)
Ou “INS” (abreviatura que encontramos nas mesas).
Cada cabo de insert deverá ter no mínimo 2 metros e meio de comprimento,
para poderem ser usados em mesas de 24, 32 ou acima de 36 canais, aumentado
seu tamanho conforme a necessidade.

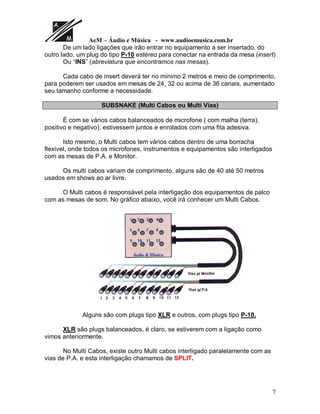

SUBSNAKE (Multi Cabos ou Multi Vias)
É com se vários cabos balanceados de microfone ( com malha (terra),
positivo e negativo), estivessem juntos e enrolados com uma fita adesiva.
Isto mesmo, o Multi cabos tem vários cabos dentro de uma borracha
flexível, onde todos os microfones, instrumentos e equipamentos são interligados
com as mesas de P.A. e Monitor.
Os multi cabos variam de comprimento, alguns são de 40 até 50 metros
usados em shows ao ar livre.
O Multi cabos é responsável pela interligação dos equipamentos de palco
com as mesas de som. No gráfico abaixo, você irá conhecer um Multi Cabos.
Alguns são com plugs tipo XLR e outros, com plugs tipo P-10.
XLR são plugs balanceados, é claro, se estiverem com a ligação como
vimos anteriormente.
No Multi Cabos, existe outro Multi cabos interligado paralelamente com as
vias de P.A. e esta interligação chamamos de SPLIT.

8
SPLIT (Divisão do Multi Cabos)
É um paralelo interligado nas entradas do Multi Cabos, que divide o
caminho a ser percorrido pelo sinal e manda-os do palco para a mesa de P.A. e
para a mesa de Monitor.
Podemos dizer que este Multi Cabos da figura abaixo é um multi cabos com
12 vias “ Splitado” ( dividido), completo para P.A. e Monitor.

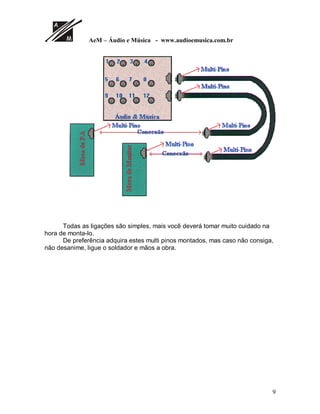

MULTI PINOS (Multi Conectores)
Os Multi Pinos foram desenvolvidos para a praticidade e conexão na hora
de interligar e montar o equipamento de áudio.
São usados nas mesas de P.A., Monitor, Periféricos, Estúdios e em várias
outras conexões que necessite de mais tempo para realizar a ligação.
Imagine uma mesa de 52 canais, na hora de conectar o Multi Cabos é
preciso muita atenção para que cada canal do Multi Cabos esteja corretamente
interligado um após o outro, ou seja, as 52 vias ligadas.
As fábricas de conectores e plugs estão acompanhando a evolução, e com
isso está aumentando a praticidade e diminuindo o tempo desperdiçado no
momento da montagem do equipamento de Áudio.

9
Todas as ligações são simples, mais você deverá tomar muito cuidado na
hora de monta-lo.
De preferência adquira estes multi pinos montados, mas caso não consiga,
não desanime, ligue o soldador e mãos a obra.
