O documento discute divisores de frequência e como eles separam as faixas de frequência do áudio para diferentes alto-falantes. Explica que os divisores de frequência cortam as frequências indesejadas para cada faixa e fazem com que as faixas se cruzem suavemente. Fornece um exemplo de corte de crossover para um sistema de quatro vias separando as faixas de graves, médios graves, médios altos e agudos.

1. # $$ '#
AeM – Áudio e Música
www.audioemusica.com.br
audioemusica@audioemusica.com.br
AeM – Áudio e Música
Todos os diretos reservados, nenhuma parte desta apostila poderá ser reproduzida ou
transmitida por quaisquer meio ou processo sem previa autorização por escrito do
autor.

2. AeM – Áudio e Música - www.audioemusica.com.br
2
21

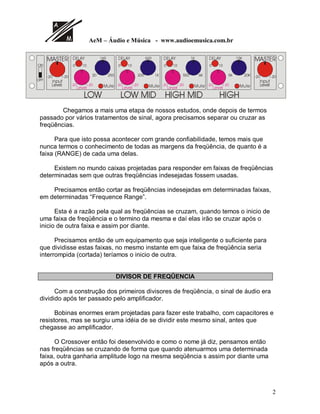

2))
$%#
,QSXW
/HYHO /HYHO
,QSXW
/HYHO
'(/$
0XWH
/HYHO
.
'(/$
0XWH
/HYHO
.
'(/$
.
0XWH
/HYHO
. .
'(/$
.
0XWH
$%#
,QSXW
/HYHO
,QSXW
/HYHO
/2: /2: 0,' +,*+ 0,' +,*+
Chegamos a mais uma etapa de nossos estudos, onde depois de termos
passado por vários tratamentos de sinal, agora precisamos separar ou cruzar as
freqüências.
Para que isto possa acontecer com grande confiabilidade, temos mais que
nunca termos o conhecimento de todas as margens da freqüência, de quanto é a
faixa (RANGE) de cada uma delas.
Existem no mundo caixas projetadas para responder em faixas de freqüências
determinadas sem que outras freqüências indesejadas fossem usadas.
Precisamos então cortar as freqüências indesejadas em determinadas faixas,
em determinadas “Frequence Range”.
Esta é a razão pela qual as freqüências se cruzam, quando temos o inicio de
uma faixa de freqüência e o termino da mesma e daí elas irão se cruzar após o
inicio de outra faixa e assim por diante.
Precisamos então de um equipamento que seja inteligente o suficiente para
que dividisse estas faixas, no mesmo instante em que faixa de freqüência seria
interrompida (cortada) teríamos o inicio de outra.
DIVISOR DE FREQÛENCIA
Com a construção dos primeiros divisores de freqüência, o sinal de áudio era
dividido após ter passado pelo amplificador.
Bobinas enormes eram projetadas para fazer este trabalho, com capacitores e
resistores, mas se surgiu uma idéia de se dividir este mesmo sinal, antes que
chegasse ao amplificador.
O Crossover então foi desenvolvido e como o nome já diz, pensamos então
nas freqüências se cruzando de forma que quando atenuarmos uma determinada
faixa, outra ganharia amplitude logo na mesma seqüência s assim por diante uma
após a outra.

3. AeM – Áudio e Música - www.audioemusica.com.br
3
Vejamos em uma proporção de escolha atravéz do gráfico de cortes das faixas
usadas de acordo com o espectro de freqüências de 20 Hz a 20 Khz.
CORTE DO CROSSOVER
Existem equipamentos com vários recursos, uns mais sofisticados e outros
menos.
Os comandos de ajustes de um crossover, pode variar de fabricante para
fabricante.
MASTER OU INPUT LEVEL Controla o sinal de entrada
MUTE Desliga a via, que dizer MUDO
WAY Via
DELAY “Atraso”, Alinha as freqüências em atraso
LEVEL Nível
Este é um crossover modo com recursos de corte nos:
LOW Grave
LOW MID Médio Grave
MID HIGH Médio Alta
HIGH Alta

4. AeM – Áudio e Música - www.audioemusica.com.br
4

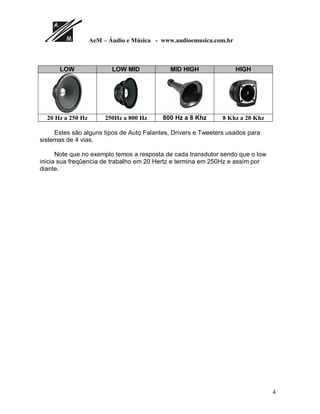

LOW LOW MID MID HIGH HIGH
20 Hz a 250 Hz 250Hz a 800 Hz 800 Hz a 8 Khz 8 Khz a 20 Khz
Estes são alguns tipos de Auto Falantes, Drivers e Tweeters usados para
sistemas de 4 vias.
Note que no exemplo temos a resposta de cada transdutor sendo que o low
inicia sua freqûencia de trabalho em 20 Hertz e termina em 250Hz e assim por
diante.
