O documento descreve os principais tipos de microfones, como funcionam e suas aplicações. Os microfones convertem som em sinais elétricos através de um diafragma que vibra com as ondas sonoras. Existem dois tipos principais: microfones dinâmicos, mais baratos e robustos, e microfones capacitivos, mais sensíveis mas que requerem alimentação. Os microfones também variam em direcionalidade, como os omnidirecionais e direcionais. Cada tipo tem usos específicos como microfones de mão,

1. Microfones
Professor: Júlio Rocha
Disciplina: Rádio e TV 2
4º Período de Publicidade e Propaganda
Outubro de 2013

2. Microfone
O microfone é um equipamento central e
crucial de um estúdio de som.
É um dispositivo eletromecânico utilizado
para converter o som - energia mecânica em energia elétrica.
Os microfones têm muitas aplicações, como
por exemplo, nos telefones, gravadores de
fita, aparelhos auditivos e nas transmissões
de rádio e televisão.
Os modelos convencionais possuem um
diafragma que vibra de acordo com as
pressões exercidas pelas ondas sonoras.

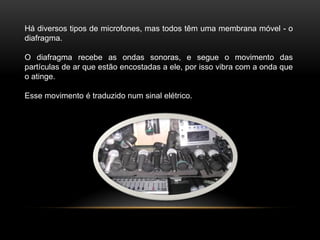

3. Há diversos tipos de microfones, mas todos têm uma membrana móvel - o
diafragma.
O diafragma recebe as ondas sonoras, e segue o movimento das
partículas de ar que estão encostadas a ele, por isso vibra com a onda que
o atinge.
Esse movimento é traduzido num sinal elétrico.

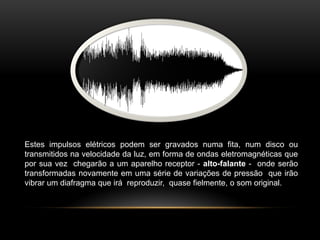

4. Estes impulsos elétricos podem ser gravados numa fita, num disco ou
transmitidos na velocidade da luz, em forma de ondas eletromagnéticas que
por sua vez chegarão a um aparelho receptor - alto-falante - onde serão
transformadas novamente em uma série de variações de pressão que irão
vibrar um diafragma que irá reproduzir, quase fielmente, o som original.

5. Veja esquema de um alto-falante:

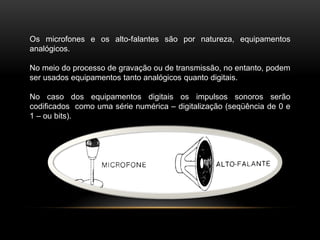

6. Os microfones e os alto-falantes são por natureza, equipamentos
analógicos.
No meio do processo de gravação ou de transmissão, no entanto, podem
ser usados equipamentos tanto analógicos quanto digitais.
No caso dos equipamentos digitais os impulsos sonoros serão
codificados como uma série numérica – digitalização (seqüência de 0 e
1 – ou bits).

7. Características dos microfones
Os microfones diferenciam-se principalmente por suas características técnicas,
de direcionalidade e de usos.
No que se refere à transdução do sinal sonoro acústico para sinal elétrico, os
microfones podem ser classificados, basicamente, em dois tipos: dinâmico e
capacitivo.

8. Nota: Transdutores são instrumentos que nos permitem transformar uma
forma de energia ou sinal em outra.
Os microfones e os alto-falantes são transdutores: os primeiros
transformam sinais sonoros em sinais elétricos, os alto-falantes fazem o
contrário.
O sistema de funcionamento deles é, portanto muito semelhante, mas
atuam no sentido contrário um do outro.

9. Microfone dinâmico
Consiste de um diafragma fino acoplado a uma bobina móvel dentro de um
campo magnético.
Quando o som atinge o diafragma, este se move para dentro e para fora, e este
movimento da bobina dentro de um campo magnético produz uma variação de
corrente na bobina (e conseqüentemente uma variação de tensão em seus
terminais) análoga à variação da pressão atuando no diafragma.

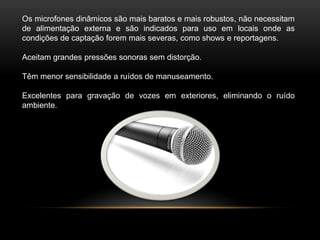

10. Os microfones dinâmicos são mais baratos e mais robustos, não necessitam
de alimentação externa e são indicados para uso em locais onde as
condições de captação forem mais severas, como shows e reportagens.
Aceitam grandes pressões sonoras sem distorção.
Têm menor sensibilidade a ruídos de manuseamento.
Excelentes para gravação de vozes em exteriores, eliminando o ruído
ambiente.

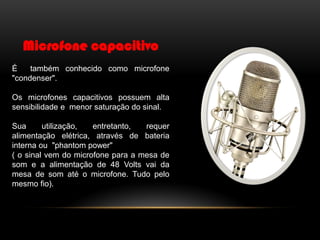

11. Microfone capacitivo
É
também conhecido como microfone
"condenser".
Os microfones capacitivos possuem alta
sensibilidade e menor saturação do sinal.
Sua
utilização,
entretanto,
requer
alimentação elétrica, através de bateria
interna ou "phantom power"
( o sinal vem do microfone para a mesa de
som e a alimentação de 48 Volts vai da
mesa de som até o microfone. Tudo pelo
mesmo fio).

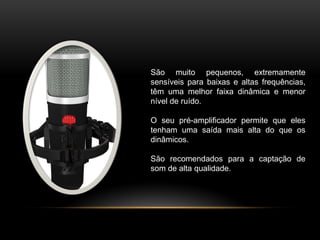

12. São muito pequenos, extremamente
sensíveis para baixas e altas frequências,
têm uma melhor faixa dinâmica e menor
nível de ruído.
O seu pré-amplificador permite que eles
tenham uma saída mais alta do que os
dinâmicos.
São recomendados para a captação de
som de alta qualidade.

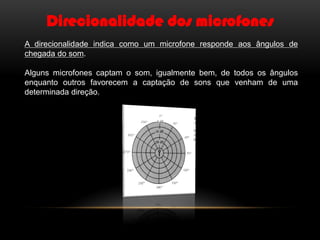

13. Direcionalidade dos microfones
A direcionalidade indica como um microfone responde aos ângulos de
chegada do som.
Alguns microfones captam o som, igualmente bem, de todos os ângulos
enquanto outros favorecem a captação de sons que venham de uma
determinada direção.

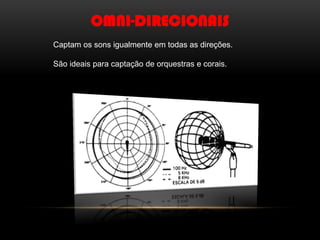

14. OMNI-DIRECIONAIS
Captam os sons igualmente em todas as direções.
São ideais para captação de orquestras e corais.

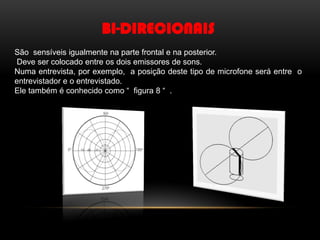

15. BI-DIRECIONAIS
São sensíveis igualmente na parte frontal e na posterior.
Deve ser colocado entre os dois emissores de sons.
Numa entrevista, por exemplo, a posição deste tipo de microfone será entre o
entrevistador e o entrevistado.
Ele também é conhecido como “ figura 8 “ .

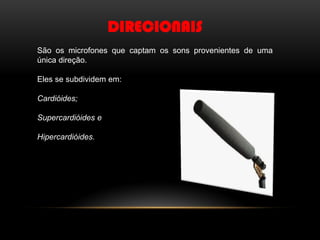

16. DIRECIONAIS
São os microfones que captam os sons provenientes de uma
única direção.
Eles se subdividem em:
Cardióides;
Supercardióides e
Hipercardióides.

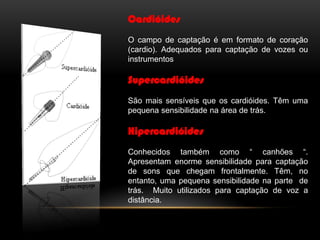

17. Cardióides
O campo de captação é em formato de coração
(cardio). Adequados para captação de vozes ou
instrumentos
Supercardióides
São mais sensíveis que os cardióides. Têm uma
pequena sensibilidade na área de trás.
Hipercardióides
Conhecidos também como “ canhões “.
Apresentam enorme sensibilidade para captação
de sons que chegam frontalmente. Têm, no
entanto, uma pequena sensibilidade na parte de
trás. Muito utilizados para captação de voz a
distância.

18. Usos dos Microfones
Para cada aplicação, existe um tipo específico de
microfone, como segue:

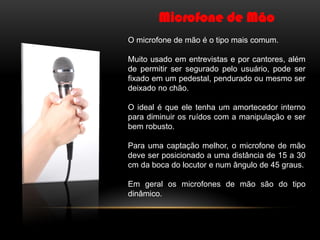

19. Microfone de Mão
O microfone de mão é o tipo mais comum.
Muito usado em entrevistas e por cantores, além
de permitir ser segurado pelo usuário, pode ser
fixado em um pedestal, pendurado ou mesmo ser
deixado no chão.
O ideal é que ele tenha um amortecedor interno
para diminuir os ruídos com a manipulação e ser
bem robusto.
Para uma captação melhor, o microfone de mão
deve ser posicionado a uma distância de 15 a 30
cm da boca do locutor e num ângulo de 45 graus.
Em geral os microfones de mão são do tipo
dinâmico.

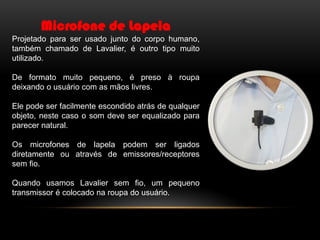

20. Microfone de Lapela
Projetado para ser usado junto do corpo humano,
também chamado de Lavalier, é outro tipo muito
utilizado.
De formato muito pequeno, é preso à roupa
deixando o usuário com as mãos livres.
Ele pode ser facilmente escondido atrás de qualquer
objeto, neste caso o som deve ser equalizado para
parecer natural.
Os microfones de lapela podem ser ligados
diretamente ou através de emissores/receptores
sem fio.
Quando usamos Lavalier sem fio, um pequeno
transmissor é colocado na roupa do usuário.

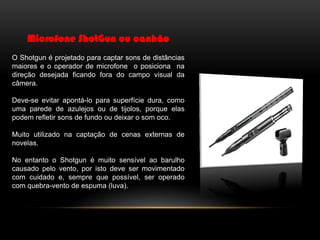

21. Microfone ShotGun ou canhão
O Shotgun é projetado para captar sons de distâncias
maiores e o operador de microfone o posiciona na
direção desejada ficando fora do campo visual da
câmera.
Deve-se evitar apontá-lo para superfície dura, como
uma parede de azulejos ou de tijolos, porque elas
podem refletir sons de fundo ou deixar o som oco.
Muito utilizado na captação de cenas externas de
novelas.
No entanto o Shotgun é muito sensível ao barulho
causado pelo vento, por isto deve ser movimentado
com cuidado e, sempre que possível, ser operado
com quebra-vento de espuma (luva).

22. Microfone Sem Fio
O microfone sem fio, também chamado de
microfone de rádio ou de RF, é, na verdade,
uma estação de rádio em miniatura.
Ele pode ser de uma ou duas peças.
No de uma peça, o microfone, a bateria, o
transmissor e a antena estão no mesmo
corpo.
No de duas peças, o microfone é conectado a
uma unidade de transmissão separada.
A unidade do microfone (que pode ser do tipo
dinâmico ou de condensador) converte as
ondas de som em um sinal elétrico.

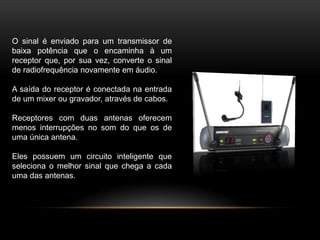

23. O sinal é enviado para um transmissor de
baixa potência que o encaminha à um
receptor que, por sua vez, converte o sinal
de radiofrequência novamente em áudio.
A saída do receptor é conectada na entrada
de um mixer ou gravador, através de cabos.
Receptores com duas antenas oferecem
menos interrupções no som do que os de
uma única antena.
Eles possuem um circuito inteligente que
seleciona o melhor sinal que chega a cada
uma das antenas.

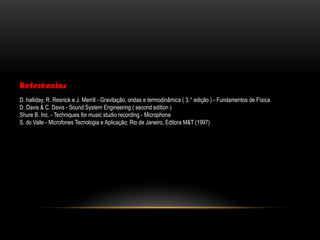

24. Referências
D. halliday, R. Resnick e J. Merrill - Gravitação, ondas e termodinâmica ( 3.° edição ) - Fundamentos de Física
D. Davis & C. Davis - Sound System Engineering ( second edition )
Shure B. Inc. - Techniques for music studio recording - Microphone
S. do Valle - Microfones Tecnologia e Aplicação; Rio de Janeiro, Editora M&T (1997)
