1. pure data
tecnologia aplicada à música II
Prof Evandro Manara Miletto
IFRS – Campus PoA

2. características
Ambiente de programação visual em tempo real para áudio
Projetado para processar som e eventos MIDI
Alternativa gratuita ao Max/MSP
Roda em Linux, Macintosh e Windows
Surgiu em 1996
Criada por Miller Puckette
2
Cria sintetizadores, samplers, filtros
conecta com outros programas ...

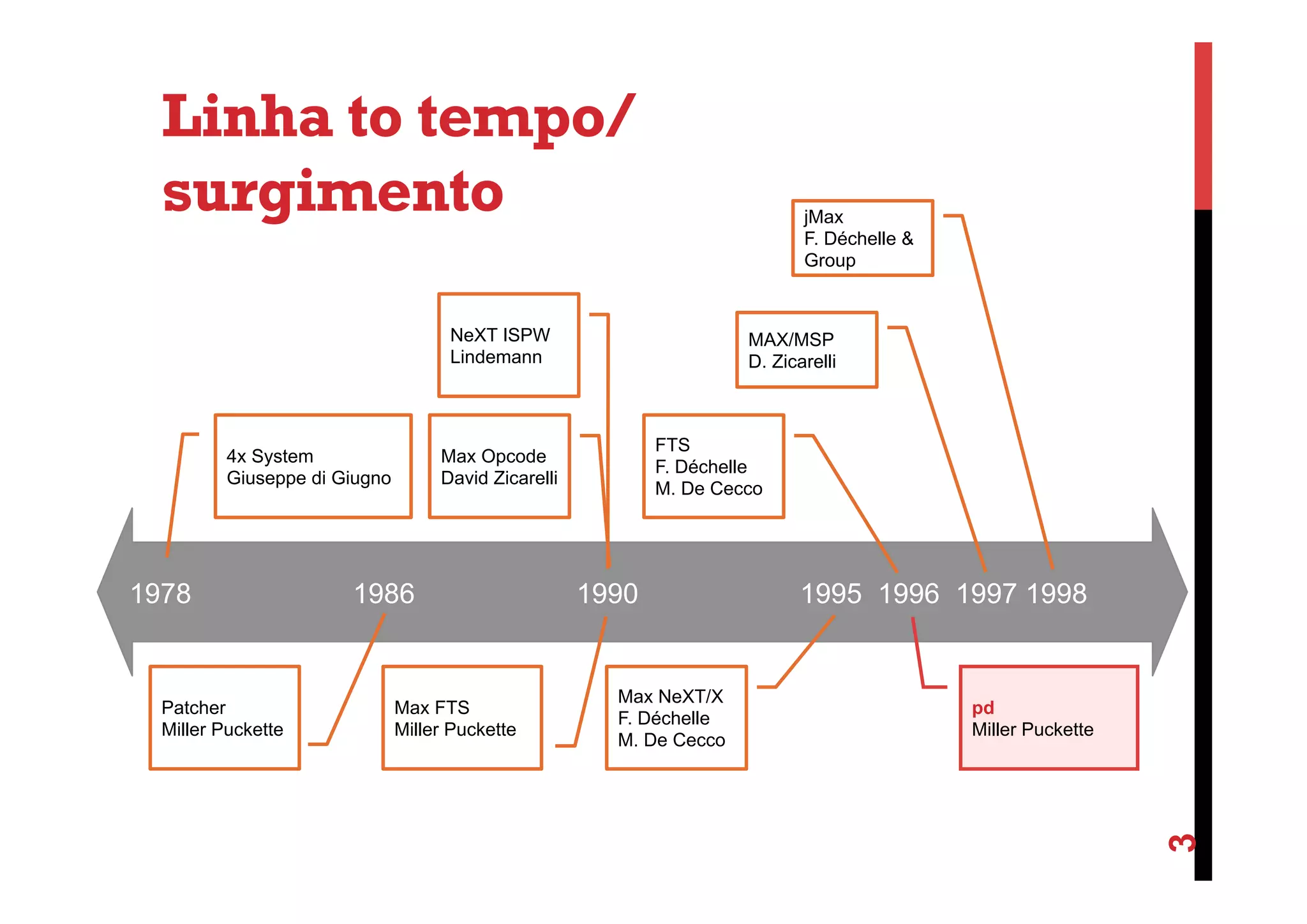

3. Linha to tempo/
surgimento
jMax
F. Déchelle &
Group
NeXT ISPW
Lindemann
1978
Patcher
Miller Puckette
FTS
F. Déchelle
M. De Cecco
Max Opcode
David Zicarelli
1986
Max FTS
Miller Puckette
1990
Max NeXT/X
F. Déchelle
M. De Cecco
1995 1996 1997 1998
pd
Miller Puckette
3
4x System
Giuseppe di Giugno
MAX/MSP
D. Zicarelli

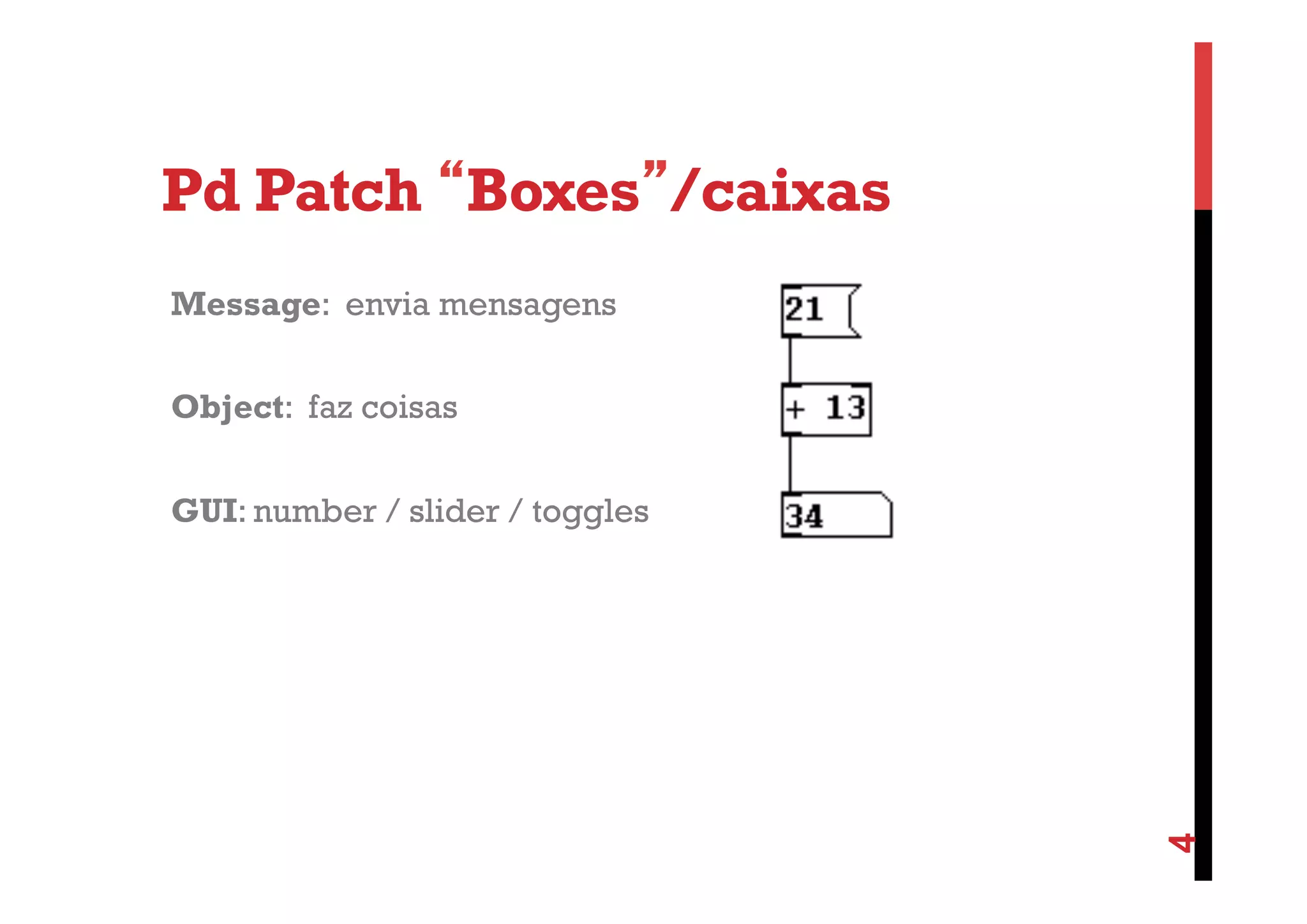

4. Pd Patch “Boxes”/caixas
Message: envia mensagens
Object: faz coisas
4
GUI: number / slider / toggles

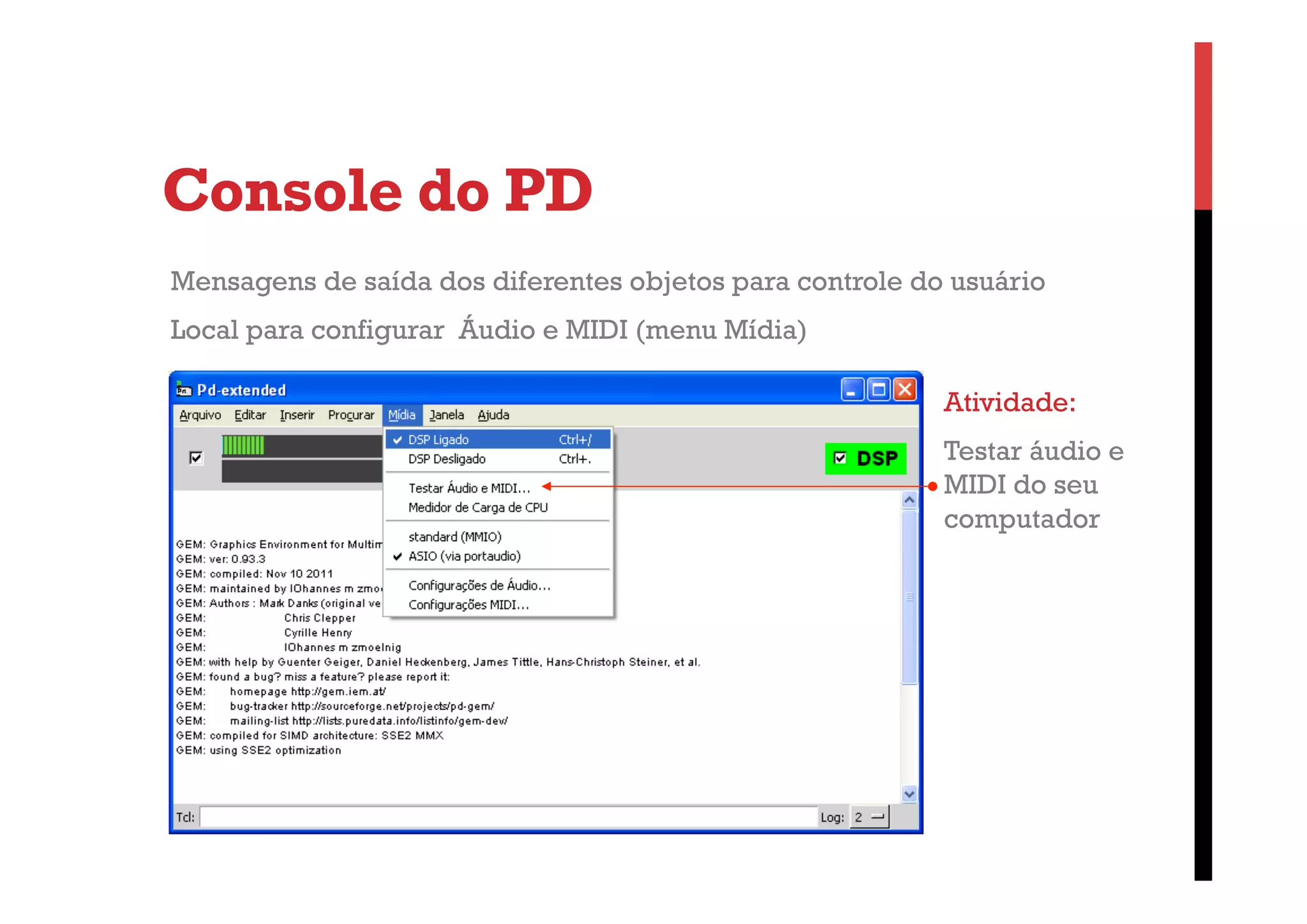

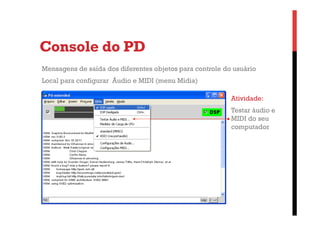

5. Console do PD
Mensagens de saída dos diferentes objetos para controle do usuário
Local para configurar Áudio e MIDI (menu Mídia)
Atividade:
Testar áudio e
MIDI do seu
computador

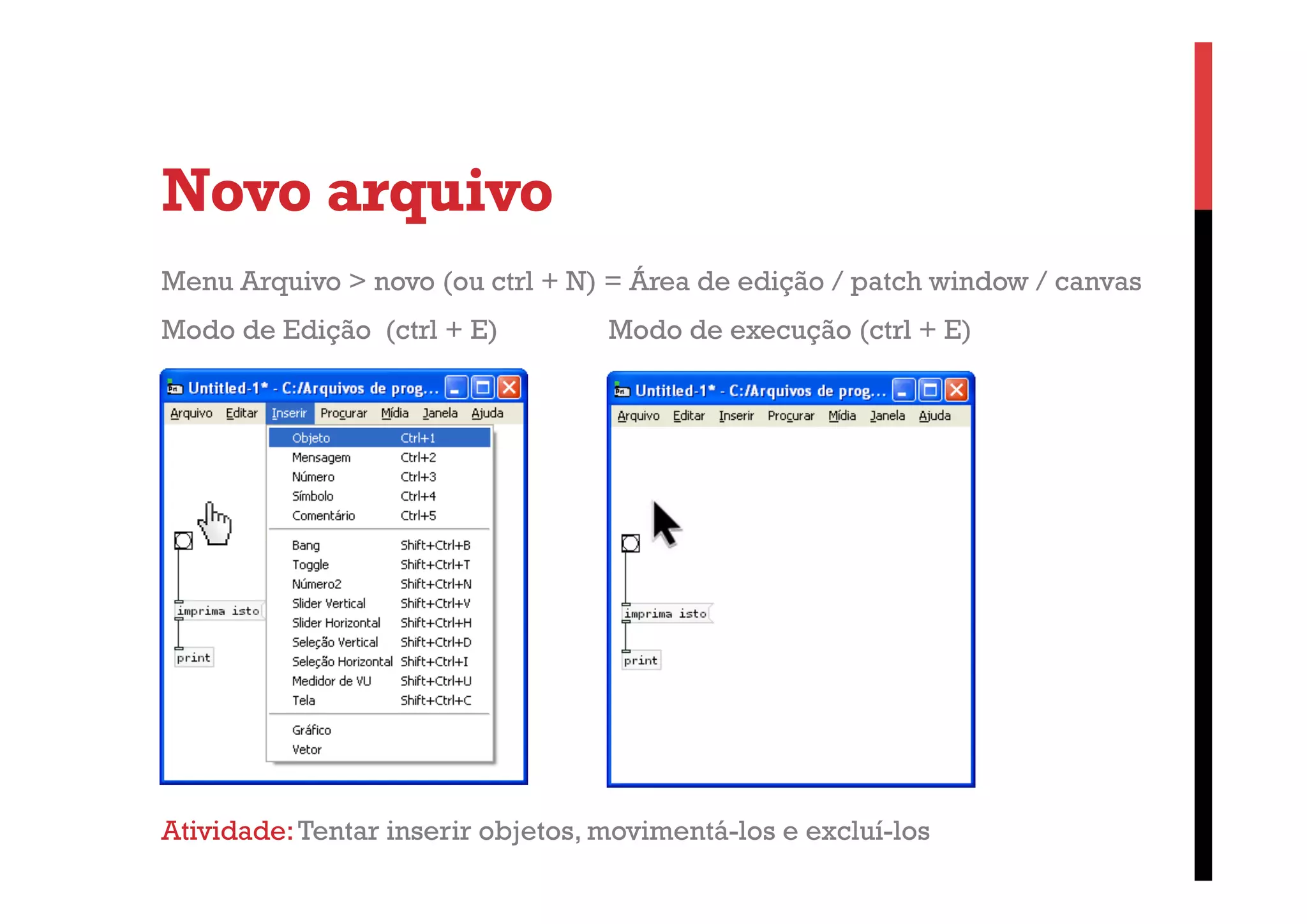

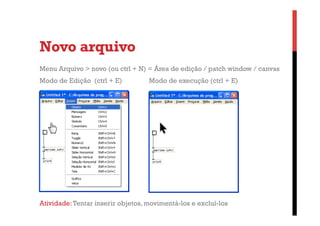

6. Novo arquivo
Menu Arquivo > novo (ou ctrl + N) = Área de edição / patch window / canvas
Modo de Edição (ctrl + E)
Modo de execução (ctrl + E)
Atividade: Tentar inserir objetos, movimentá-los e excluí-los

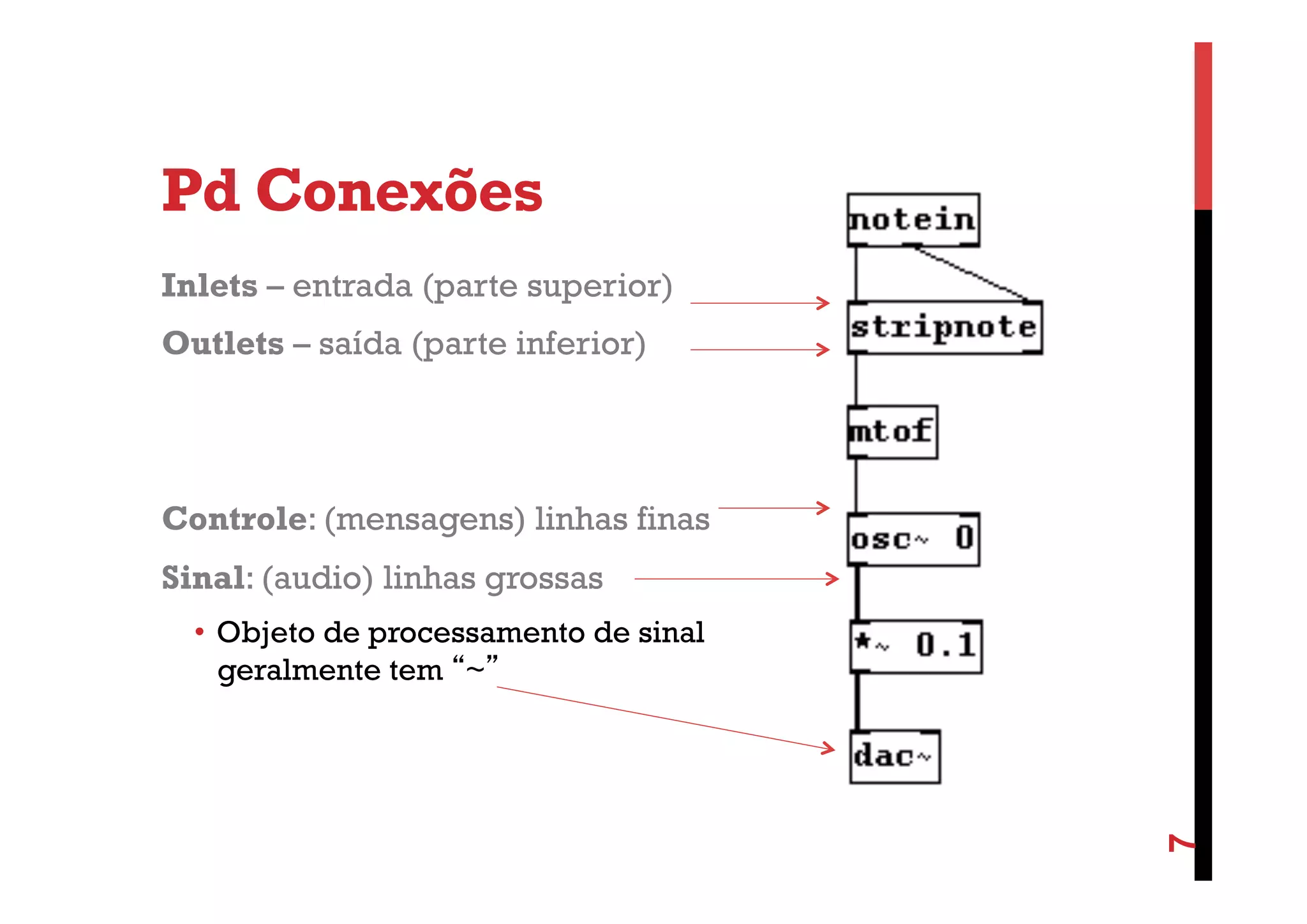

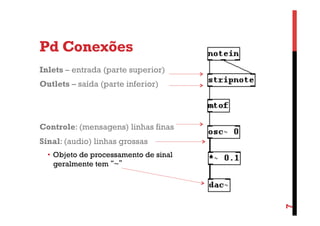

7. Pd Conexões
Inlets – entrada (parte superior)
Outlets – saída (parte inferior)
Controle: (mensagens) linhas finas
Sinal: (audio) linhas grossas
7
• Objeto de processamento de sinal
geralmente tem “~”

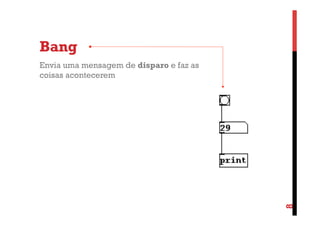

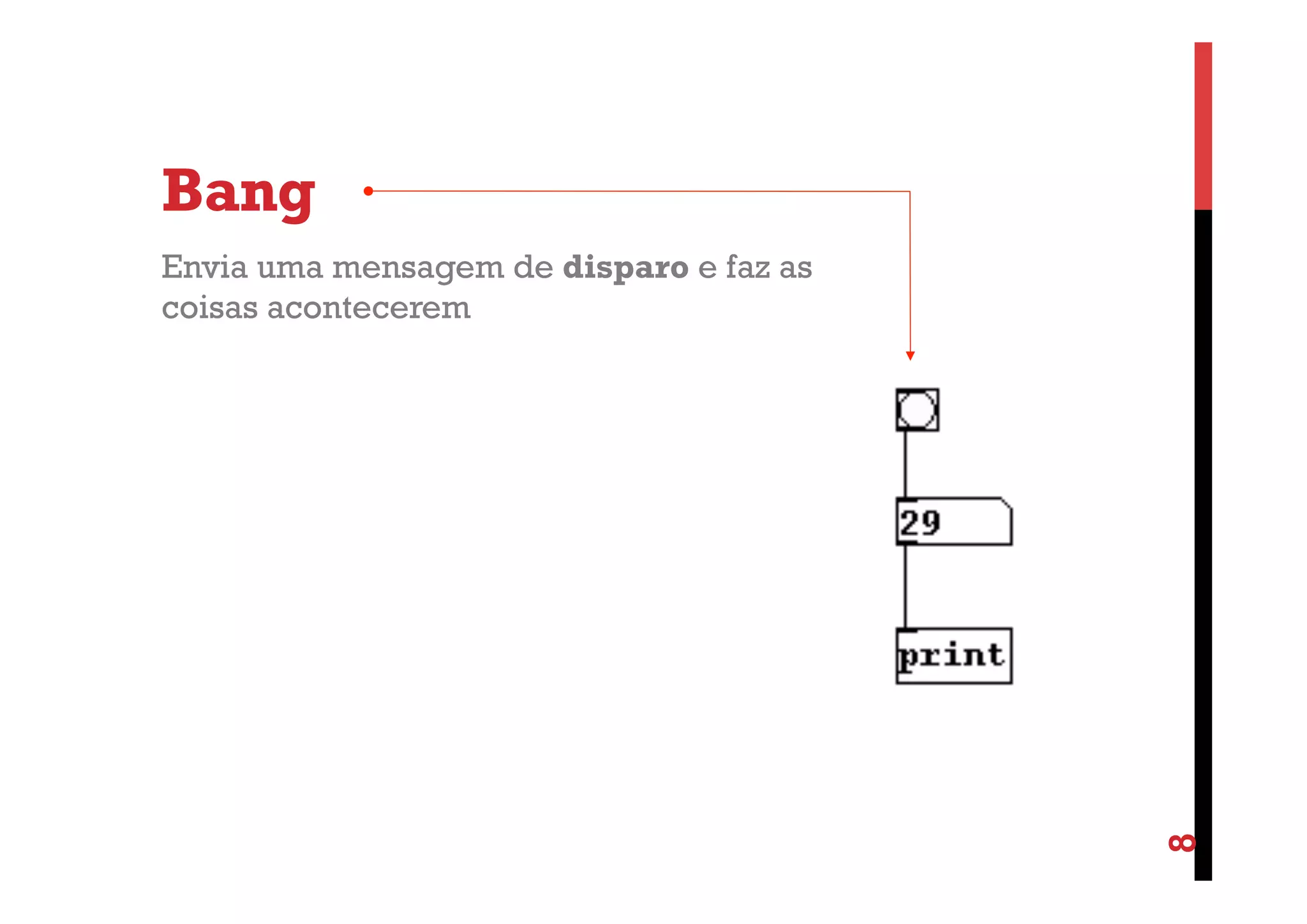

8. Bang
8
Envia uma mensagem de disparo e faz as
coisas acontecerem

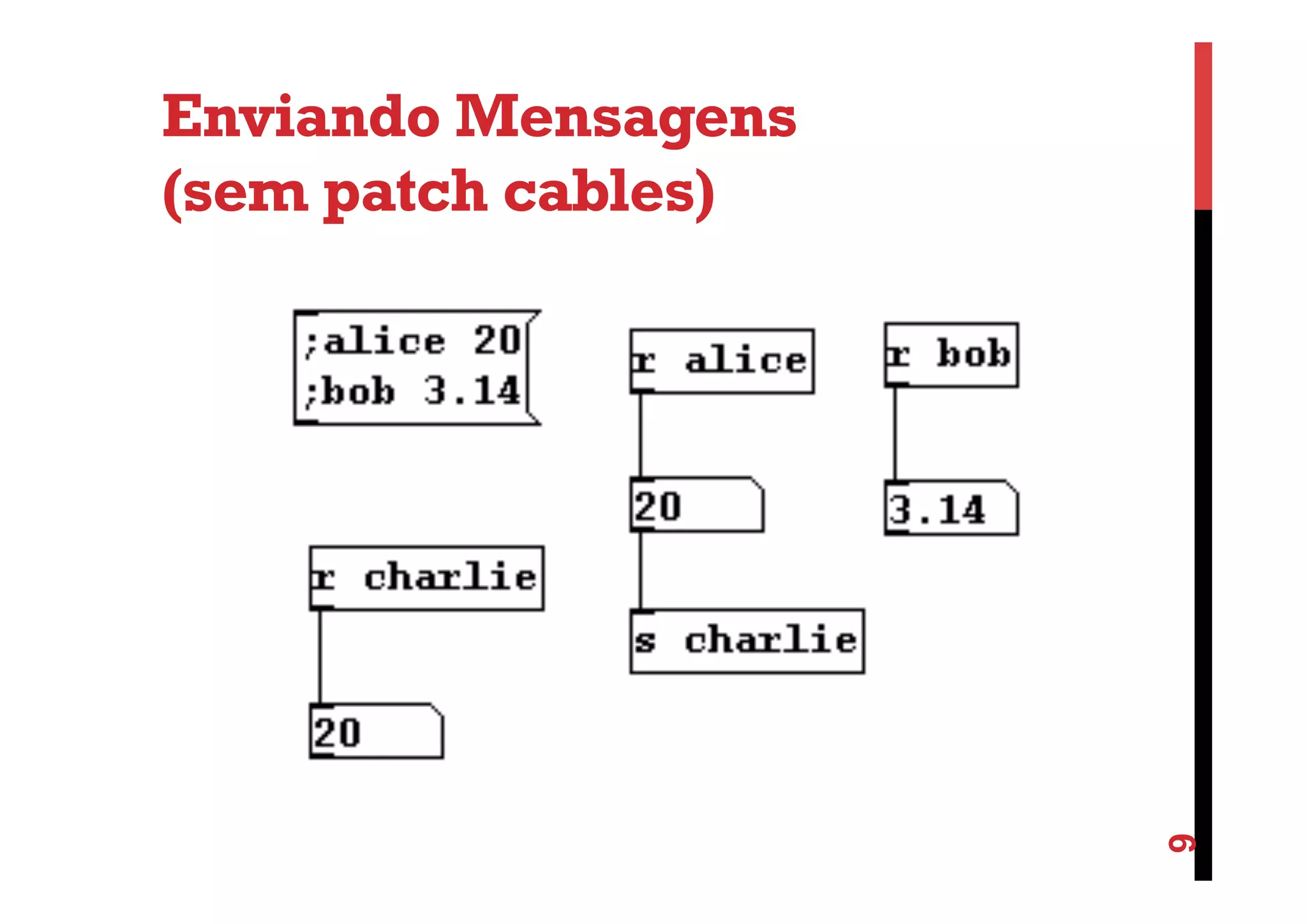

9. 9
Enviando Mensagens
(sem patch cables)

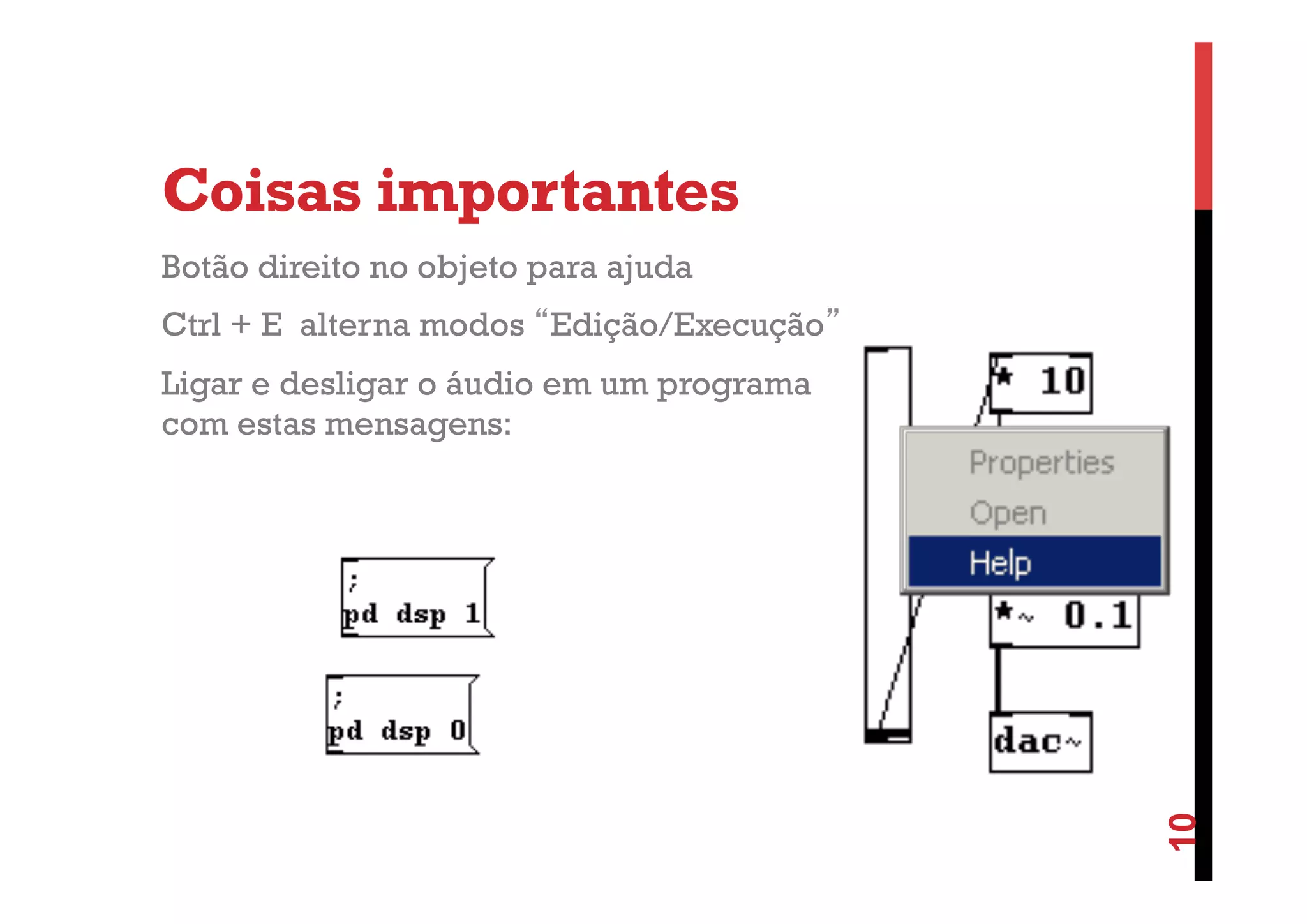

10. Coisas importantes
Botão direito no objeto para ajuda
Ctrl + E alterna modos “Edição/Execução”
10
Ligar e desligar o áudio em um programa
com estas mensagens:

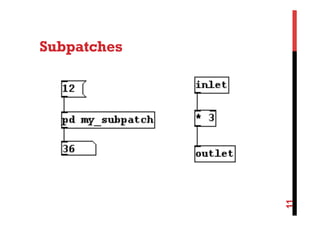

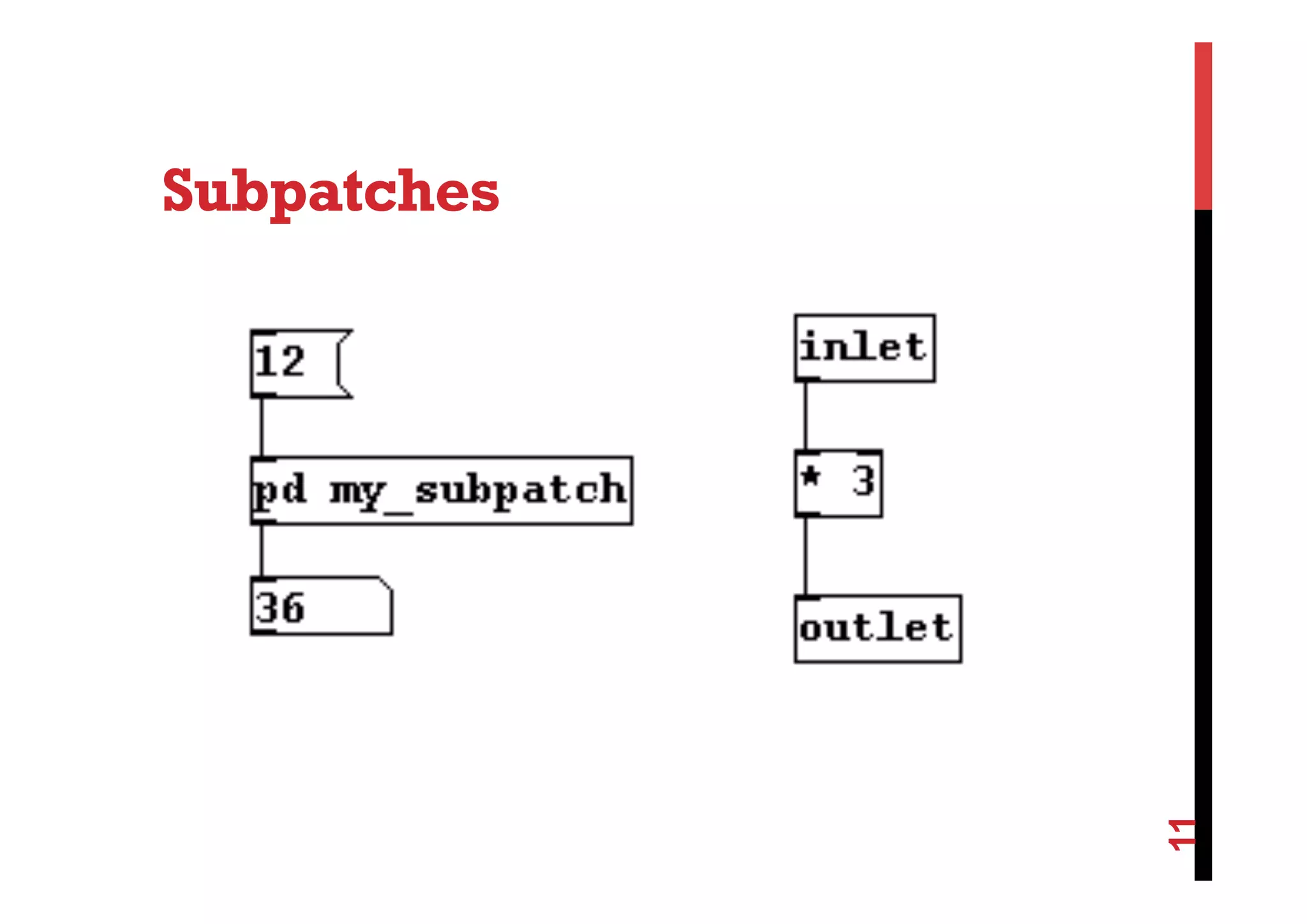

11. 11
Subpatches

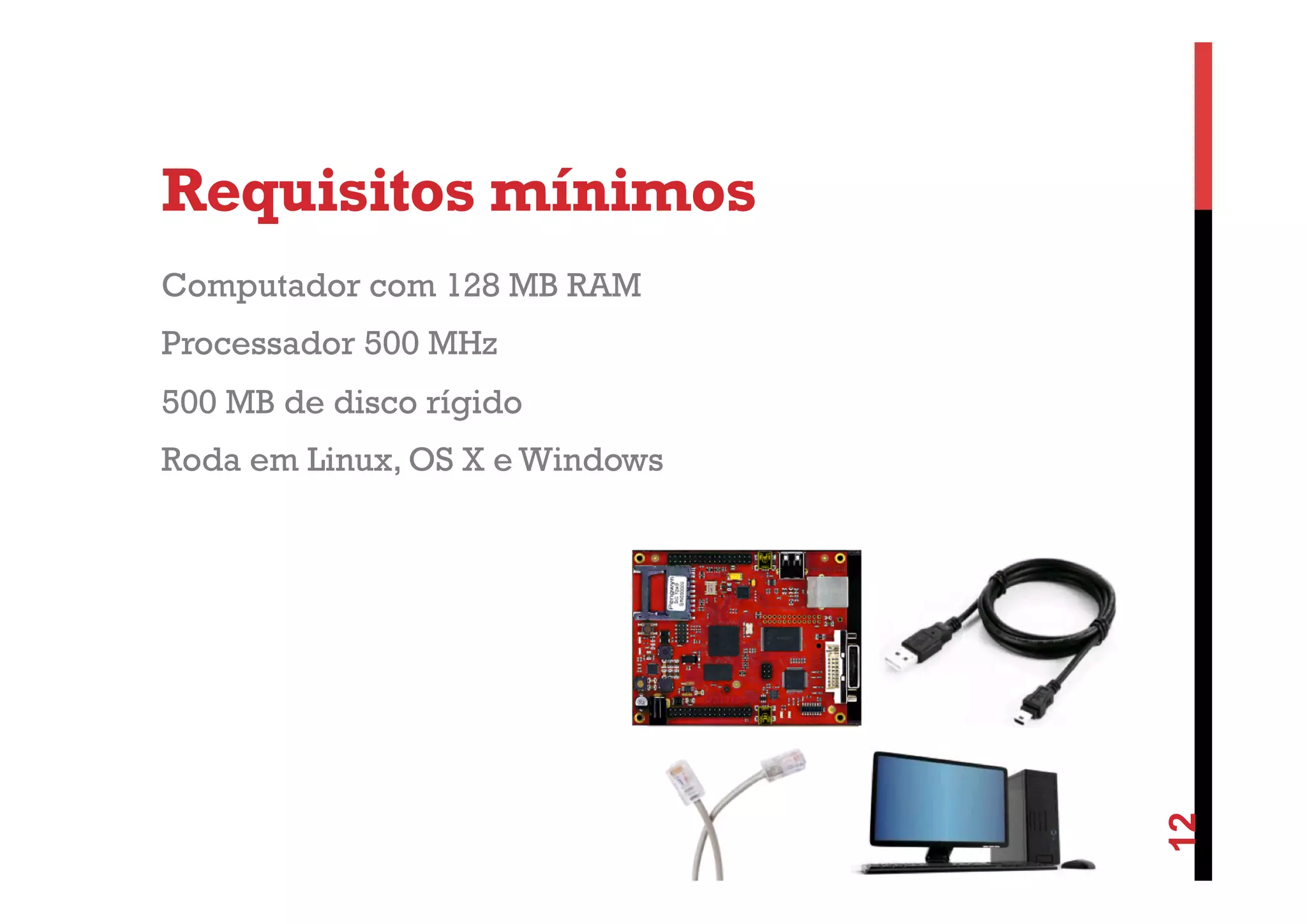

12. Requisitos mínimos
Computador com 128 MB RAM
Processador 500 MHz
500 MB de disco rígido
12
Roda em Linux, OS X e Windows

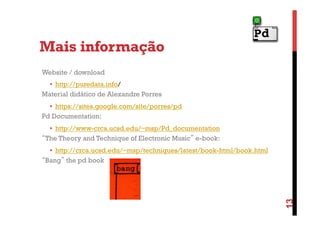

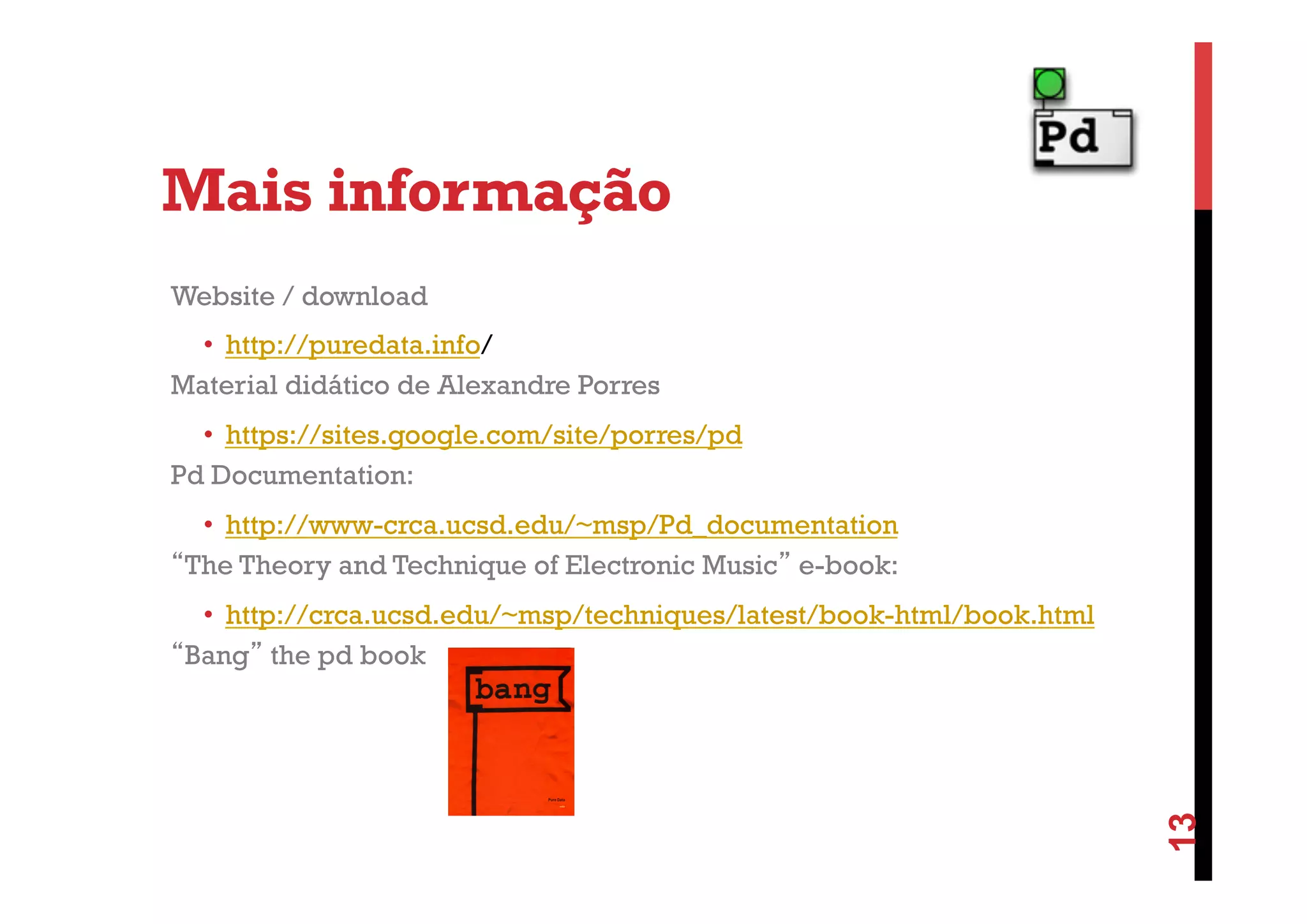

13. Mais informação
Website / download
• http://puredata.info/
Material didático de Alexandre Porres
• https://sites.google.com/site/porres/pd
Pd Documentation:
• http://www-crca.ucsd.edu/~msp/Pd_documentation
“The Theory and Technique of Electronic Music” e-book:
13
• http://crca.ucsd.edu/~msp/techniques/latest/book-html/book.html
“Bang” the pd book
