Curso Profissional de Técnico de Multimédia
 O mundo sonoro: Intensidade, amplitude, frequência, timbre,
meios sonoros, equipamentos e manipulação do som.
 Noção de design aplicada ao som. Conceito de sonoplastia.
 Técnicas de captação, microfones.
 Técnicas de gravação e edição.
 Do analógico ao digital. As características. Os recursos e
equipamentos.
 Gravação de som em estúdio.

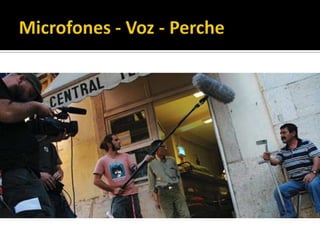

 Captação de som em exterior.
 Locução e sonoplastia de um produto audiovisual ou multimédia.
 Edição de áudio. A sonoplastia – criação de bandas de ambientes,
dobragens, ruídos, música.
 Efeitos sonoros.
 Mistura final.

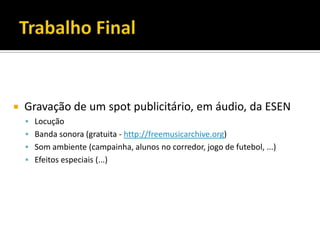

 Gravação de um spot publicitário, em áudio, da ESEN

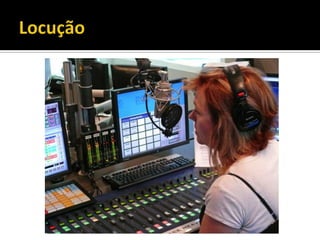

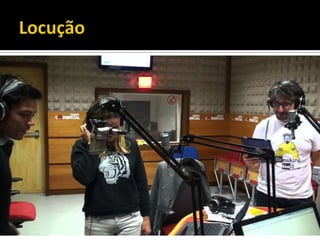

 Locução
 Banda sonora (gratuita - http://freemusicarchive.org)
 Som ambiente (campainha, alunos no corredor, jogo de futebol, ...)
 Efeitos especiais (...)

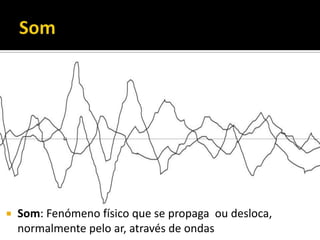

 Som: Fenómeno físico que se propaga ou desloca,
normalmente pelo ar, através de ondas

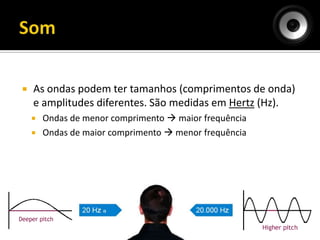

 As ondas podem ter tamanhos (comprimentos de onda)
e amplitudes diferentes. São medidas em Hertz (Hz).
 Ondas de menor comprimento  maior frequência
 Ondas de maior comprimento  menor frequência

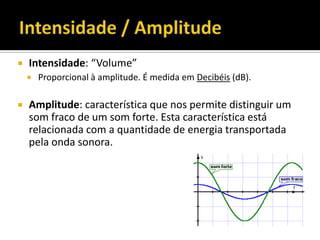

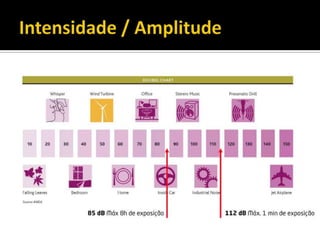

 Intensidade: “Volume”
 Proporcional à amplitude. É medida em Decibéis (dB).
 Amplitude: característica que nos permite distinguir um
som fraco de um som forte. Esta característica está
relacionada com a quantidade de energia transportada
pela onda sonora.
Sonoplastia

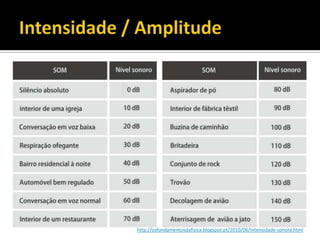

http://osfundamentosdafisica.blogspot.pt/2010/06/intensidade-sonora.html

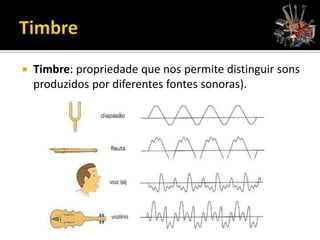

 Timbre: propriedade que nos permite distinguir sons
produzidos por diferentes fontes sonoras).

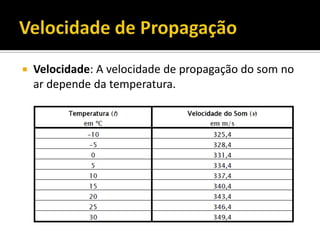

 Velocidade: A velocidade de propagação do som no
ar depende da temperatura.

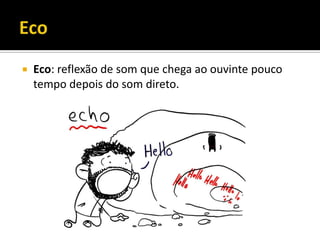

 Eco: reflexão de som que chega ao ouvinte pouco
tempo depois do som direto.

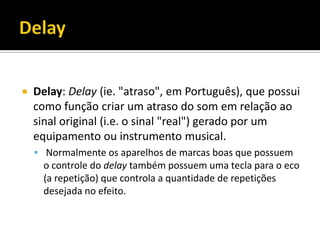

 Delay: Delay (ie. "atraso", em Português), que possui
como função criar um atraso do som em relação ao
sinal original (i.e. o sinal "real") gerado por um
equipamento ou instrumento musical.
 Normalmente os aparelhos de marcas boas que possuem
o controle do delay também possuem uma tecla para o eco
(a repetição) que controla a quantidade de repetições
desejada no efeito.

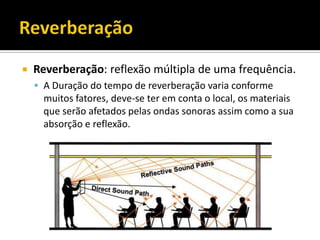

 Reverberação: reflexão múltipla de uma frequência.
 A Duração do tempo de reverberação varia conforme
muitos fatores, deve-se ter em conta o local, os materiais
que serão afetados pelas ondas sonoras assim como a sua
absorção e reflexão.
 Harmónicos: ressonâncias paralelas à frequência
original.
Sonoplastia
Sonoplastia

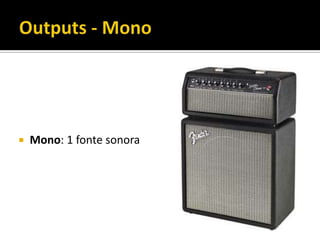

 Mono: 1 fonte sonora

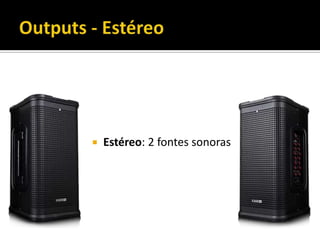

 Estéreo: 2 fontes sonoras

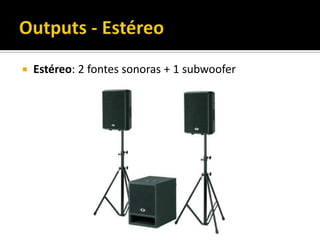

 Estéreo: 2 fontes sonoras + 1 subwoofer

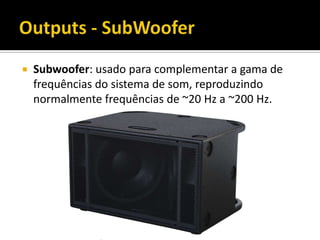

 Subwoofer: usado para complementar a gama de
frequências do sistema de som, reproduzindo
normalmente frequências de ~20 Hz a ~200 Hz.
 Estéreo: 2 fontes sonoras +
2 subwoofers

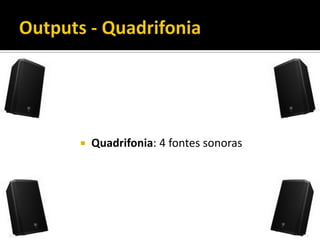

 Quadrifonia: 4 fontes sonoras

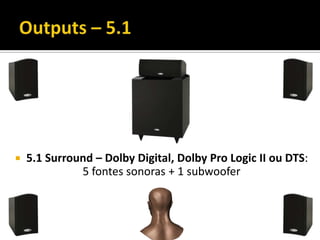

 5.1 Surround – Dolby Digital, Dolby Pro Logic II ou DTS:
5 fontes sonoras + 1 subwoofer

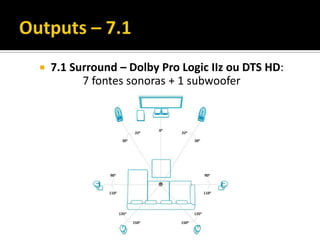

 7.1 Surround – Dolby Pro Logic IIz ou DTS HD:
7 fontes sonoras + 1 subwoofer
 11.1 DTS Neo:x
11 fontes sonoras + 2 subwoofers
 Altifalante Fullrange: consegue reproduzir a maior faixa
possível de frequências, dependente esta das
características físicas e eletromagnéticas do altifalante.
 Sistema fullrange: composto por, pelo menos, 2
altifalantes:
 um para as frequências mais baixas
 outro para as frequências mais altas
 Possui crossover passivo (explicado mais à frente)

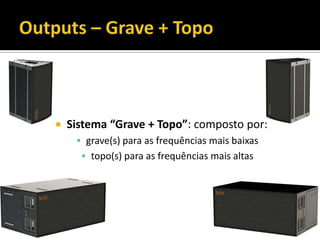

 Sistema “Grave + Topo”: composto por:
 grave(s) para as frequências mais baixas
 topo(s) para as frequências mais altas

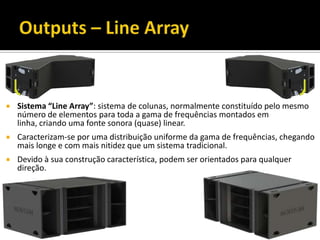

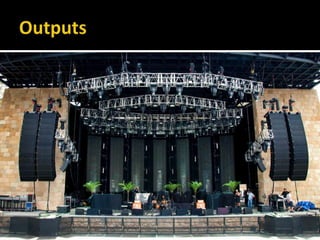

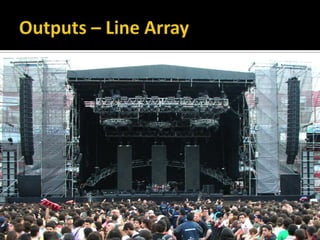

 Sistema “Line Array”: sistema de colunas, normalmente constituído pelo mesmo
número de elementos para toda a gama de frequências montados em
linha, criando uma fonte sonora (quase) linear.
 Caracterizam-se por uma distribuição uniforme da gama de frequências, chegando
mais longe e com mais nitidez que um sistema tradicional.
 Devido à sua construção característica, podem ser orientados para qualquer
direção.
Sonoplastia

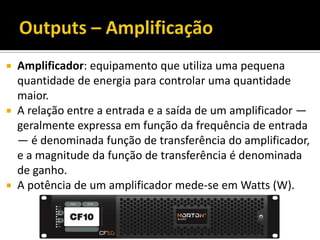

 Amplificador: equipamento que utiliza uma pequena
quantidade de energia para controlar uma quantidade
maior.
 A relação entre a entrada e a saída de um amplificador —
geralmente expressa em função da frequência de entrada
— é denominada função de transferência do amplificador,
e a magnitude da função de transferência é denominada
de ganho.
 A potência de um amplificador mede-se em Watts (W).
 Audio Crossover: equipamento eletrónico que separa o
espectro total do som em faixas de frequências
distintas, de forma a se poder definir o que sai em cada
coluna / altifalante utilizada(o).
 Ex.: Sistema de três vias:
▪ 20Hz a 250Hz, 250Hz a 2500Hz e 2500Hz a 20000Hz
 Equalizador: fazer a equalização paramétrica, isto é, alterar
parâmetros que por sua vez alteram a curva de resposta
em frequência em kHz (quilohertz) do sinal de áudio.

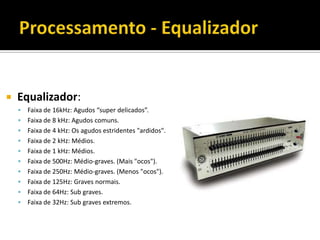

 Equalizador:
 Faixa de 16kHz: Agudos “super delicados”.
 Faixa de 8 kHz: Agudos comuns.
 Faixa de 4 kHz: Os agudos estridentes "ardidos".
 Faixa de 2 kHz: Médios.
 Faixa de 1 kHz: Médios.
 Faixa de 500Hz: Médio-graves. (Mais "ocos").
 Faixa de 250Hz: Médio-graves. (Menos "ocos").
 Faixa de 125Hz: Graves normais.
 Faixa de 64Hz: Sub graves.
 Faixa de 32Hz: Sub graves extremos.

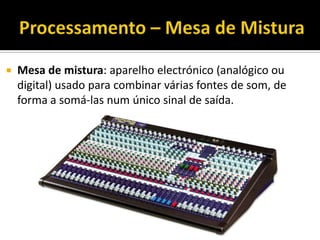

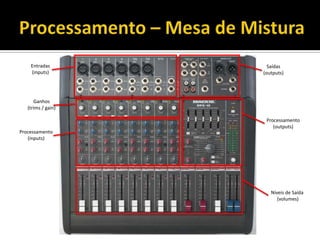

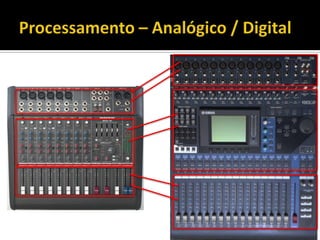

 Mesa de mistura: aparelho electrónico (analógico ou
digital) usado para combinar várias fontes de som, de
forma a somá-las num único sinal de saída.
Níveis de Saída
(volumes)
Saídas
(outputs)
Entradas
(inputs)
Ganhos
(trims / gain)
Processamento
(inputs)
Processamento
(outputs)

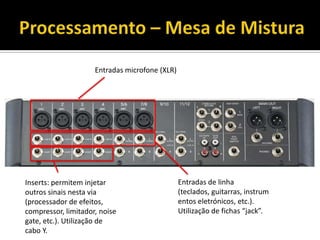

Inserts: permitem injetar
outros sinais nesta via
(processador de efeitos,
compressor, limitador, noise
gate, etc.). Utilização de
cabo Y.
Entradas de linha
(teclados, guitarras, instrum
entos eletrónicos, etc.).
Utilização de fichas “jack”.

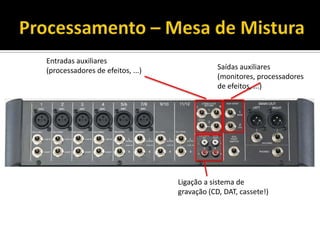

Entradas microfone (XLR)
Ligação a sistema de
gravação (CD, DAT, cassete!)
Saídas auxiliares
(monitores, processadores
de efeitos, ...)
Entradas auxiliares
(processadores de efeitos, ...)
Equalizador (output)Low Cut: utilizado para
cortar frequências baixas
Equalização. Neste
caso, apenas Graves /
Agudos (Low / High)
Níveis de saída para
auxiliares
Panorâmicos
(Esquerda / Direita)
Processador de
efeitos
(reverberação,
eco, etc.)
Faders nível de saída
(output final)
Mute: ligar / desligar
fonte sonora
Peek: acende
quando o sinal
está em excesso
Faders: nível de
saída de cada
fonte sonora
Nível de saída
auxiliares (geral)
Sonoplastia
Sonoplastia
Sonoplastia
Sonoplastia
Sonoplastia
Sonoplastia
Sonoplastia

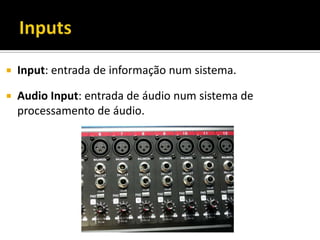

 Input: entrada de informação num sistema.
 Audio Input: entrada de áudio num sistema de
processamento de áudio.

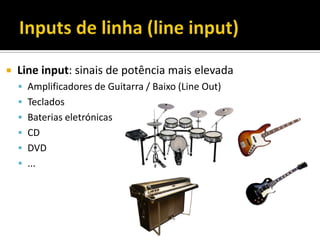

 Line input: sinais de potência mais elevada
 Amplificadores de Guitarra / Baixo (Line Out)
 Teclados
 Baterias eletrónicas
 CD
 DVD
 ...

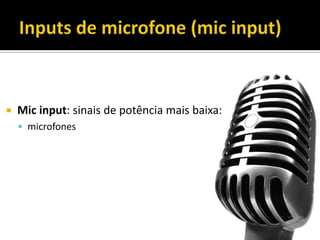

 Mic input: sinais de potência mais baixa:
 microfones

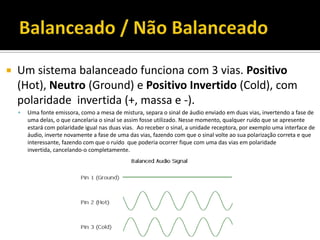

 Um sistema balanceado funciona com 3 vias. Positivo
(Hot), Neutro (Ground) e Positivo Invertido (Cold), com
polaridade invertida (+, massa e -).
 Uma fonte emissora, como a mesa de mistura, separa o sinal de áudio enviado em duas vias, invertendo a fase de
uma delas, o que cancelaria o sinal se assim fosse utilizado. Nesse momento, qualquer ruído que se apresente
estará com polaridade igual nas duas vias.
Ao receber o sinal, a unidade receptora, por exemplo uma interface de
áudio, inverte novamente a fase de uma das vias, fazendo com que o sinal volte ao sua polarização correta e que
interessante, fazendo com que o ruído que poderia ocorrer fique com uma das vias em polaridade
invertida, cancelando-o completamente.
 Uma unidade DI, caixa DI, Direct box, Direct Input, Direct Injection ou
simplesmente DI Box é um dispositivo normalmente utilizado em
estúdios de gravação para conectar um sinal de saída não
balanceado de alta impedância e de nível de linha a uma entrada
balanceada de microfone de baixa impedância, normalmente através
de um conector XLR.
_
+
Sonoplastia
Sonoplastia

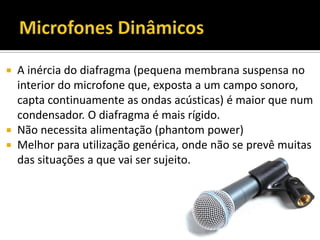

 A inércia do diafragma (pequena membrana suspensa no
interior do microfone que, exposta a um campo sonoro,
capta continuamente as ondas acústicas) é maior que num
condensador. O diafragma é mais rígido.
 Não necessita alimentação (phantom power)
 Melhor para utilização genérica, onde não se prevê muitas
das situações a que vai ser sujeito.

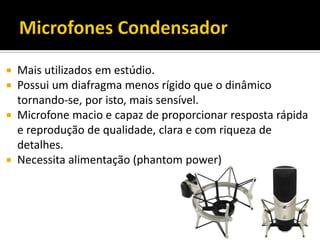

 Mais utilizados em estúdio.
 Possui um diafragma menos rígido que o dinâmico
tornando-se, por isto, mais sensível.
 Microfone macio e capaz de proporcionar resposta rápida
e reprodução de qualidade, clara e com riqueza de
detalhes.
 Necessita alimentação (phantom power)

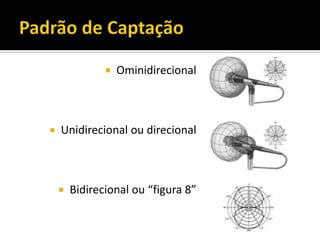

 Ominidirecional
 Unidirecional ou direcional
 Bidirecional ou “figura 8”
Sonoplastia
Sonoplastia
Sonoplastia
Sonoplastia
Sonoplastia
Sonoplastia
Sonoplastia
Sonoplastia
Sonoplastia
Sonoplastia
Sonoplastia
Sonoplastia
Sonoplastia
Sonoplastia
Sonoplastia
Sonoplastia
Sonoplastia
Sonoplastia
Sonoplastia

Mais conteúdo relacionado

Mais procurados

Som - conceitos básicos
Som - conceitos básicosSom - conceitos básicos
Som - conceitos básicos
Evandro Manara Miletto

Curso completo de_sonorizacao_icm
Curso completo de_sonorizacao_icmCurso completo de_sonorizacao_icm
Curso completo de_sonorizacao_icm
Dijaime Silva

Audio
AudioAudio
Parte 01 microfones
Parte 01   microfonesParte 01   microfones
Parte 01 microfones
Tomzinhu Mattos

Apresentacao o som
Apresentacao o somApresentacao o som
Apresentacao o som
InesSantos12

5. Som e música
5. Som e música5. Som e música
5. Som e música
Cristiano Canguçu

Produção Audiovisual - A função do som pdf
Produção Audiovisual - A  função do som pdfProdução Audiovisual - A  função do som pdf
Produção Audiovisual - A função do som pdf
UNIP. Universidade Paulista

O som
O somO som
O som
O somO som
Noções de acústica e Psicoacústica - Gravação e sonorização
Noções de acústica e Psicoacústica - Gravação e sonorizaçãoNoções de acústica e Psicoacústica - Gravação e sonorização
Noções de acústica e Psicoacústica - Gravação e sonorização
Marcos Filho

Principios da Captação
Principios da CaptaçãoPrincipios da Captação
Principios da Captação
Studio Davi

Plano de aula preparação vocal
Plano de aula   preparação vocalPlano de aula   preparação vocal
Plano de aula preparação vocal
Musicah

Palestra sobre saúde vocal
Palestra sobre saúde vocal Palestra sobre saúde vocal
Palestra sobre saúde vocal
Rogerio Zafalão

Microfones
MicrofonesMicrofones
Microfones
Júlio Rocha

Polar patterns
Polar patternsPolar patterns
Polar patterns
Arjun Nair

Apostila de som_(pdf)
Apostila de som_(pdf)Apostila de som_(pdf)
Apostila de som_(pdf)
EMSNEWS

Comunicacao de dados
Comunicacao de dadosComunicacao de dados
Comunicacao de dados
Airto Galiza Matos

Os cuidados necessários para a saúde da voz
Os cuidados necessários para a saúde da vozOs cuidados necessários para a saúde da voz
Os cuidados necessários para a saúde da voz
lubaleixo

Caracteristicas do som
Caracteristicas do somCaracteristicas do som
Caracteristicas do som
Hugo Pereira

Radio, tv e cinema
Radio, tv e cinemaRadio, tv e cinema
Radio, tv e cinema
Bruno Mastrocolla


Mais procurados (20)

Som - conceitos básicos
Som - conceitos básicosSom - conceitos básicos
Som - conceitos básicos

Curso completo de_sonorizacao_icm
Curso completo de_sonorizacao_icmCurso completo de_sonorizacao_icm
Curso completo de_sonorizacao_icm

Audio
AudioAudio
Audio

Parte 01 microfones
Parte 01   microfonesParte 01   microfones
Parte 01 microfones

Apresentacao o som
Apresentacao o somApresentacao o som
Apresentacao o som

5. Som e música
5. Som e música5. Som e música
5. Som e música

Produção Audiovisual - A função do som pdf
Produção Audiovisual - A  função do som pdfProdução Audiovisual - A  função do som pdf
Produção Audiovisual - A função do som pdf

O som
O somO som
O som

O som
O somO som
O som

Noções de acústica e Psicoacústica - Gravação e sonorização
Noções de acústica e Psicoacústica - Gravação e sonorizaçãoNoções de acústica e Psicoacústica - Gravação e sonorização
Noções de acústica e Psicoacústica - Gravação e sonorização

Principios da Captação
Principios da CaptaçãoPrincipios da Captação
Principios da Captação

Plano de aula preparação vocal
Plano de aula   preparação vocalPlano de aula   preparação vocal
Plano de aula preparação vocal

Palestra sobre saúde vocal
Palestra sobre saúde vocal Palestra sobre saúde vocal
Palestra sobre saúde vocal

Microfones
MicrofonesMicrofones
Microfones

Polar patterns
Polar patternsPolar patterns
Polar patterns

Apostila de som_(pdf)
Apostila de som_(pdf)Apostila de som_(pdf)
Apostila de som_(pdf)

Comunicacao de dados
Comunicacao de dadosComunicacao de dados
Comunicacao de dados

Os cuidados necessários para a saúde da voz
Os cuidados necessários para a saúde da vozOs cuidados necessários para a saúde da voz
Os cuidados necessários para a saúde da voz

Caracteristicas do som
Caracteristicas do somCaracteristicas do som
Caracteristicas do som

Radio, tv e cinema
Radio, tv e cinemaRadio, tv e cinema
Radio, tv e cinema


Destaque

Dez principios para um som melhor
Dez principios para um som melhorDez principios para um som melhor
Dez principios para um som melhor
Neemias Moraes

A Arte Da Mixagem Em Portugues
A Arte Da Mixagem Em PortuguesA Arte Da Mixagem Em Portugues
A Arte Da Mixagem Em Portugues
Jaziel Carvalho Oliveira

Estúdio de áudio e microfones
Estúdio de áudio e microfonesEstúdio de áudio e microfones
Estúdio de áudio e microfones
Thiago Aguiar

Asp
AspAsp
E O Mar Ali TãO Perto5
E O Mar Ali TãO Perto5E O Mar Ali TãO Perto5
E O Mar Ali TãO Perto5
guest0e9d0d

Edicao de video em americana 2011
Edicao de video em americana 2011Edicao de video em americana 2011
Edicao de video em americana 2011
Fabio Rogerio Nepomuceno

História do Registro do Som: Áudio Digital
História do Registro do Som: Áudio DigitalHistória do Registro do Som: Áudio Digital
História do Registro do Som: Áudio Digital
Emanuel Limeira

PRODUÇÃO AUDIOVISUAL - Etapas da Produção pdf
PRODUÇÃO AUDIOVISUAL - Etapas da Produção pdfPRODUÇÃO AUDIOVISUAL - Etapas da Produção pdf
PRODUÇÃO AUDIOVISUAL - Etapas da Produção pdf
UNIP. Universidade Paulista

Técnicas de registo áudio
Técnicas de registo áudioTécnicas de registo áudio
Técnicas de registo áudio
spicy24

Eav 4 edição de audio e audacity
Eav 4 edição de audio e audacity Eav 4 edição de audio e audacity
Eav 4 edição de audio e audacity
UNIP. Universidade Paulista

Passo a passo para baixar slides
Passo a passo para baixar slidesPasso a passo para baixar slides
Passo a passo para baixar slides
Dênia Cavalcante

AI and Machine Learning Demystified by Carol Smith at Midwest UX 2017
AI and Machine Learning Demystified by Carol Smith at Midwest UX 2017AI and Machine Learning Demystified by Carol Smith at Midwest UX 2017
AI and Machine Learning Demystified by Carol Smith at Midwest UX 2017
Carol Smith


Destaque (12)

Dez principios para um som melhor
Dez principios para um som melhorDez principios para um som melhor
Dez principios para um som melhor

A Arte Da Mixagem Em Portugues
A Arte Da Mixagem Em PortuguesA Arte Da Mixagem Em Portugues
A Arte Da Mixagem Em Portugues

Estúdio de áudio e microfones
Estúdio de áudio e microfonesEstúdio de áudio e microfones
Estúdio de áudio e microfones

Asp
AspAsp
Asp

E O Mar Ali TãO Perto5
E O Mar Ali TãO Perto5E O Mar Ali TãO Perto5
E O Mar Ali TãO Perto5

Edicao de video em americana 2011
Edicao de video em americana 2011Edicao de video em americana 2011
Edicao de video em americana 2011

História do Registro do Som: Áudio Digital
História do Registro do Som: Áudio DigitalHistória do Registro do Som: Áudio Digital
História do Registro do Som: Áudio Digital

PRODUÇÃO AUDIOVISUAL - Etapas da Produção pdf
PRODUÇÃO AUDIOVISUAL - Etapas da Produção pdfPRODUÇÃO AUDIOVISUAL - Etapas da Produção pdf
PRODUÇÃO AUDIOVISUAL - Etapas da Produção pdf

Técnicas de registo áudio
Técnicas de registo áudioTécnicas de registo áudio
Técnicas de registo áudio

Eav 4 edição de audio e audacity
Eav 4 edição de audio e audacity Eav 4 edição de audio e audacity
Eav 4 edição de audio e audacity

Passo a passo para baixar slides
Passo a passo para baixar slidesPasso a passo para baixar slides
Passo a passo para baixar slides

AI and Machine Learning Demystified by Carol Smith at Midwest UX 2017
AI and Machine Learning Demystified by Carol Smith at Midwest UX 2017AI and Machine Learning Demystified by Carol Smith at Midwest UX 2017
AI and Machine Learning Demystified by Carol Smith at Midwest UX 2017


Semelhante a Sonoplastia

Estúdios de gravação
Estúdios de gravaçãoEstúdios de gravação
Estúdios de gravação
Tonyzarpio

Estúdios de gravação
Estúdios de gravaçãoEstúdios de gravação
Estúdios de gravação
Tonyzarpio

Treinamento consoles digitais
Treinamento consoles digitaisTreinamento consoles digitais
Treinamento consoles digitais
Robson Martins

Dez princípios para um som melhor
Dez princípios para um som melhorDez princípios para um som melhor
Dez princípios para um som melhor
Marco Aurélio Araújo Gonçalves

04 aula - 28082012
04   aula - 2808201204   aula - 28082012
04 aula - 28082012
atsileg

Apostila técnica de som automotivo
Apostila técnica de som automotivoApostila técnica de som automotivo
Apostila técnica de som automotivo
Luis Carlos

Workshop sonorização-br-tour1
Workshop sonorização-br-tour1Workshop sonorização-br-tour1
Workshop sonorização-br-tour1
Jean Kaiser

Trabalho ta
Trabalho taTrabalho ta
Trabalho ta
sombragameryt

06 áudio
06   áudio06   áudio
Filtros e equalizadores
Filtros e equalizadoresFiltros e equalizadores
Filtros e equalizadores
Paulo Abelho

Cartilha loudness
Cartilha loudness Cartilha loudness
Cartilha loudness
Hudson Peres

slids
slidsslids
Caixas de som energy sistem
Caixas de som   energy sistemCaixas de som   energy sistem
Caixas de som energy sistem
energysistembrasil

Ficha 4
Ficha 4Ficha 4
Ficha 4
Foxxoexe

Material radio
Material radioMaterial radio
Material radio
Liliane Ennes

Antenas_aula1
Antenas_aula1Antenas_aula1
Antenas_aula1
jeffersonsantos

Filtros
FiltrosFiltros
A EvoluçãO AnalóGico X Digital
A EvoluçãO AnalóGico X DigitalA EvoluçãO AnalóGico X Digital
A EvoluçãO AnalóGico X Digital
agenciatarget

Apresentação Som
Apresentação SomApresentação Som
Apresentação Som
Caio Graco

Equipamentos CinematográFicos
Equipamentos CinematográFicosEquipamentos CinematográFicos
Equipamentos CinematográFicos
guest25ca7d


Semelhante a Sonoplastia (20)

Estúdios de gravação
Estúdios de gravaçãoEstúdios de gravação
Estúdios de gravação

Estúdios de gravação
Estúdios de gravaçãoEstúdios de gravação
Estúdios de gravação

Treinamento consoles digitais
Treinamento consoles digitaisTreinamento consoles digitais
Treinamento consoles digitais

Dez princípios para um som melhor
Dez princípios para um som melhorDez princípios para um som melhor
Dez princípios para um som melhor

04 aula - 28082012
04   aula - 2808201204   aula - 28082012
04 aula - 28082012

Apostila técnica de som automotivo
Apostila técnica de som automotivoApostila técnica de som automotivo
Apostila técnica de som automotivo

Workshop sonorização-br-tour1
Workshop sonorização-br-tour1Workshop sonorização-br-tour1
Workshop sonorização-br-tour1

Trabalho ta
Trabalho taTrabalho ta
Trabalho ta

06 áudio
06   áudio06   áudio
06 áudio

Filtros e equalizadores
Filtros e equalizadoresFiltros e equalizadores
Filtros e equalizadores

Cartilha loudness
Cartilha loudness Cartilha loudness
Cartilha loudness

slids
slidsslids
slids

Caixas de som energy sistem
Caixas de som   energy sistemCaixas de som   energy sistem
Caixas de som energy sistem

Ficha 4
Ficha 4Ficha 4
Ficha 4

Material radio
Material radioMaterial radio
Material radio

Antenas_aula1
Antenas_aula1Antenas_aula1
Antenas_aula1

Filtros
FiltrosFiltros
Filtros

A EvoluçãO AnalóGico X Digital
A EvoluçãO AnalóGico X DigitalA EvoluçãO AnalóGico X Digital
A EvoluçãO AnalóGico X Digital

Apresentação Som
Apresentação SomApresentação Som
Apresentação Som

Equipamentos CinematográFicos
Equipamentos CinematográFicosEquipamentos CinematográFicos
Equipamentos CinematográFicos


Último

Slides Lição 3, CPAD, Rute e Noemi, Entrelaçadas pelo Amor.pptx
Slides Lição 3, CPAD, Rute e Noemi, Entrelaçadas pelo Amor.pptxSlides Lição 3, CPAD, Rute e Noemi, Entrelaçadas pelo Amor.pptx
Slides Lição 3, CPAD, Rute e Noemi, Entrelaçadas pelo Amor.pptx
LuizHenriquedeAlmeid6

Uma Breve História da Origem, Formação e Evolução da Terra
Uma Breve História da Origem, Formação e Evolução da TerraUma Breve História da Origem, Formação e Evolução da Terra
Uma Breve História da Origem, Formação e Evolução da Terra
Luiz C. da Silva

Geotecnologias Aplicadas na Gestão de Riscos e Desastres Hidrológicos.pdf
Geotecnologias Aplicadas na Gestão de Riscos e Desastres Hidrológicos.pdfGeotecnologias Aplicadas na Gestão de Riscos e Desastres Hidrológicos.pdf
Geotecnologias Aplicadas na Gestão de Riscos e Desastres Hidrológicos.pdf
Falcão Brasil

Fotossíntese e respiração: conceitos e trocas gasosas
Fotossíntese e respiração: conceitos e trocas gasosasFotossíntese e respiração: conceitos e trocas gasosas
Fotossíntese e respiração: conceitos e trocas gasosas
MariaJooSilva58

A Atuação das Forças Armadas na Garantia da Lei e da Ordem (GLO).pdf
A Atuação das Forças Armadas na Garantia da Lei e da Ordem (GLO).pdfA Atuação das Forças Armadas na Garantia da Lei e da Ordem (GLO).pdf
A Atuação das Forças Armadas na Garantia da Lei e da Ordem (GLO).pdf
Falcão Brasil

EBOOK_HORA DO CONTO_O SONHO DO EVARISTO_CARLA MORAIS_22_23
EBOOK_HORA DO CONTO_O SONHO DO EVARISTO_CARLA MORAIS_22_23EBOOK_HORA DO CONTO_O SONHO DO EVARISTO_CARLA MORAIS_22_23
EBOOK_HORA DO CONTO_O SONHO DO EVARISTO_CARLA MORAIS_22_23
Sandra Pratas

APRESENTAÇÃO CURSO FORMAÇÃO EXPERT EM MODERAÇÃO DE FOCUS GROUP.pdf
APRESENTAÇÃO  CURSO FORMAÇÃO EXPERT EM MODERAÇÃO DE FOCUS GROUP.pdfAPRESENTAÇÃO  CURSO FORMAÇÃO EXPERT EM MODERAÇÃO DE FOCUS GROUP.pdf
APRESENTAÇÃO CURSO FORMAÇÃO EXPERT EM MODERAÇÃO DE FOCUS GROUP.pdf
portaladministradores

Organograma do Centro Gestor e Operacional do Sistema de Proteção da Amazônia...
Organograma do Centro Gestor e Operacional do Sistema de Proteção da Amazônia...Organograma do Centro Gestor e Operacional do Sistema de Proteção da Amazônia...
Organograma do Centro Gestor e Operacional do Sistema de Proteção da Amazônia...
Falcão Brasil

Ensinar Programação 📚 Python 🐍 Método Inovador e Prático 🚀
Ensinar Programação 📚 Python 🐍 Método Inovador e Prático 🚀Ensinar Programação 📚 Python 🐍 Método Inovador e Prático 🚀
Ensinar Programação 📚 Python 🐍 Método Inovador e Prático 🚀
Miguel Delamontagne

EMOCIONES PARA TRABAJAR EN LA AREA SOCIOEMOCIONAL
EMOCIONES PARA TRABAJAR EN LA AREA SOCIOEMOCIONALEMOCIONES PARA TRABAJAR EN LA AREA SOCIOEMOCIONAL
EMOCIONES PARA TRABAJAR EN LA AREA SOCIOEMOCIONAL
JocelynNavarroBonta

EBOOK_HORA DO CONTO_O MONSTRO DAS CORES_ANGELINA & MÓNICA_22_23
EBOOK_HORA DO CONTO_O MONSTRO DAS CORES_ANGELINA & MÓNICA_22_23EBOOK_HORA DO CONTO_O MONSTRO DAS CORES_ANGELINA & MÓNICA_22_23
EBOOK_HORA DO CONTO_O MONSTRO DAS CORES_ANGELINA & MÓNICA_22_23
Sandra Pratas

Escola de Especialistas de Aeronáutica (EEAR).pdf
Escola de Especialistas de Aeronáutica (EEAR).pdfEscola de Especialistas de Aeronáutica (EEAR).pdf
Escola de Especialistas de Aeronáutica (EEAR).pdf
Falcão Brasil

EBBOK_HORA DO CONTO_O SONHO DO EVARISTO_PAULA FRANCISCO_22_23
EBBOK_HORA DO CONTO_O SONHO DO EVARISTO_PAULA FRANCISCO_22_23EBBOK_HORA DO CONTO_O SONHO DO EVARISTO_PAULA FRANCISCO_22_23
EBBOK_HORA DO CONTO_O SONHO DO EVARISTO_PAULA FRANCISCO_22_23
Sandra Pratas

Análise dos resultados do desmatamento obtidos pelo SIAD.ppt
Análise dos resultados do desmatamento obtidos pelo SIAD.pptAnálise dos resultados do desmatamento obtidos pelo SIAD.ppt
Análise dos resultados do desmatamento obtidos pelo SIAD.ppt
Falcão Brasil

Marinha do Brasil (MB) Politíca Naval.pdf
Marinha do Brasil (MB) Politíca Naval.pdfMarinha do Brasil (MB) Politíca Naval.pdf
Marinha do Brasil (MB) Politíca Naval.pdf
Falcão Brasil

Introdução ao filme Divertida Mente 2 em pdf
Introdução ao filme Divertida Mente 2 em pdfIntrodução ao filme Divertida Mente 2 em pdf
Introdução ao filme Divertida Mente 2 em pdf
valdeci17

Slide | Eurodeputados Portugueses (2024-2029) - Parlamento Europeu (atualiz. ...
Slide | Eurodeputados Portugueses (2024-2029) - Parlamento Europeu (atualiz. ...Slide | Eurodeputados Portugueses (2024-2029) - Parlamento Europeu (atualiz. ...
Slide | Eurodeputados Portugueses (2024-2029) - Parlamento Europeu (atualiz. ...
Centro Jacques Delors

Caça-palavras - multiplicação
Caça-palavras  -  multiplicaçãoCaça-palavras  -  multiplicação
Caça-palavras - multiplicação
Mary Alvarenga


Último (20)

Slides Lição 3, CPAD, Rute e Noemi, Entrelaçadas pelo Amor.pptx
Slides Lição 3, CPAD, Rute e Noemi, Entrelaçadas pelo Amor.pptxSlides Lição 3, CPAD, Rute e Noemi, Entrelaçadas pelo Amor.pptx
Slides Lição 3, CPAD, Rute e Noemi, Entrelaçadas pelo Amor.pptx

Uma Breve História da Origem, Formação e Evolução da Terra
Uma Breve História da Origem, Formação e Evolução da TerraUma Breve História da Origem, Formação e Evolução da Terra
Uma Breve História da Origem, Formação e Evolução da Terra

Geotecnologias Aplicadas na Gestão de Riscos e Desastres Hidrológicos.pdf
Geotecnologias Aplicadas na Gestão de Riscos e Desastres Hidrológicos.pdfGeotecnologias Aplicadas na Gestão de Riscos e Desastres Hidrológicos.pdf
Geotecnologias Aplicadas na Gestão de Riscos e Desastres Hidrológicos.pdf

Fotossíntese e respiração: conceitos e trocas gasosas
Fotossíntese e respiração: conceitos e trocas gasosasFotossíntese e respiração: conceitos e trocas gasosas
Fotossíntese e respiração: conceitos e trocas gasosas

A Atuação das Forças Armadas na Garantia da Lei e da Ordem (GLO).pdf
A Atuação das Forças Armadas na Garantia da Lei e da Ordem (GLO).pdfA Atuação das Forças Armadas na Garantia da Lei e da Ordem (GLO).pdf
A Atuação das Forças Armadas na Garantia da Lei e da Ordem (GLO).pdf

EBOOK_HORA DO CONTO_O SONHO DO EVARISTO_CARLA MORAIS_22_23
EBOOK_HORA DO CONTO_O SONHO DO EVARISTO_CARLA MORAIS_22_23EBOOK_HORA DO CONTO_O SONHO DO EVARISTO_CARLA MORAIS_22_23
EBOOK_HORA DO CONTO_O SONHO DO EVARISTO_CARLA MORAIS_22_23

RECORDANDO BONS MOMENTOS! _
RECORDANDO BONS MOMENTOS!               _RECORDANDO BONS MOMENTOS!               _
RECORDANDO BONS MOMENTOS! _

APRESENTAÇÃO CURSO FORMAÇÃO EXPERT EM MODERAÇÃO DE FOCUS GROUP.pdf
APRESENTAÇÃO  CURSO FORMAÇÃO EXPERT EM MODERAÇÃO DE FOCUS GROUP.pdfAPRESENTAÇÃO  CURSO FORMAÇÃO EXPERT EM MODERAÇÃO DE FOCUS GROUP.pdf
APRESENTAÇÃO CURSO FORMAÇÃO EXPERT EM MODERAÇÃO DE FOCUS GROUP.pdf

Organograma do Centro Gestor e Operacional do Sistema de Proteção da Amazônia...
Organograma do Centro Gestor e Operacional do Sistema de Proteção da Amazônia...Organograma do Centro Gestor e Operacional do Sistema de Proteção da Amazônia...
Organograma do Centro Gestor e Operacional do Sistema de Proteção da Amazônia...

Ensinar Programação 📚 Python 🐍 Método Inovador e Prático 🚀
Ensinar Programação 📚 Python 🐍 Método Inovador e Prático 🚀Ensinar Programação 📚 Python 🐍 Método Inovador e Prático 🚀
Ensinar Programação 📚 Python 🐍 Método Inovador e Prático 🚀

EMOCIONES PARA TRABAJAR EN LA AREA SOCIOEMOCIONAL
EMOCIONES PARA TRABAJAR EN LA AREA SOCIOEMOCIONALEMOCIONES PARA TRABAJAR EN LA AREA SOCIOEMOCIONAL
EMOCIONES PARA TRABAJAR EN LA AREA SOCIOEMOCIONAL

EBOOK_HORA DO CONTO_O MONSTRO DAS CORES_ANGELINA & MÓNICA_22_23
EBOOK_HORA DO CONTO_O MONSTRO DAS CORES_ANGELINA & MÓNICA_22_23EBOOK_HORA DO CONTO_O MONSTRO DAS CORES_ANGELINA & MÓNICA_22_23
EBOOK_HORA DO CONTO_O MONSTRO DAS CORES_ANGELINA & MÓNICA_22_23

Escola de Especialistas de Aeronáutica (EEAR).pdf
Escola de Especialistas de Aeronáutica (EEAR).pdfEscola de Especialistas de Aeronáutica (EEAR).pdf
Escola de Especialistas de Aeronáutica (EEAR).pdf

EBBOK_HORA DO CONTO_O SONHO DO EVARISTO_PAULA FRANCISCO_22_23
EBBOK_HORA DO CONTO_O SONHO DO EVARISTO_PAULA FRANCISCO_22_23EBBOK_HORA DO CONTO_O SONHO DO EVARISTO_PAULA FRANCISCO_22_23
EBBOK_HORA DO CONTO_O SONHO DO EVARISTO_PAULA FRANCISCO_22_23

Análise dos resultados do desmatamento obtidos pelo SIAD.ppt
Análise dos resultados do desmatamento obtidos pelo SIAD.pptAnálise dos resultados do desmatamento obtidos pelo SIAD.ppt
Análise dos resultados do desmatamento obtidos pelo SIAD.ppt

Marinha do Brasil (MB) Politíca Naval.pdf
Marinha do Brasil (MB) Politíca Naval.pdfMarinha do Brasil (MB) Politíca Naval.pdf
Marinha do Brasil (MB) Politíca Naval.pdf

FOTOS_AS CIÊNCIAS EM AÇÃO .
FOTOS_AS CIÊNCIAS EM AÇÃO                .FOTOS_AS CIÊNCIAS EM AÇÃO                .
FOTOS_AS CIÊNCIAS EM AÇÃO .

Introdução ao filme Divertida Mente 2 em pdf
Introdução ao filme Divertida Mente 2 em pdfIntrodução ao filme Divertida Mente 2 em pdf
Introdução ao filme Divertida Mente 2 em pdf

Slide | Eurodeputados Portugueses (2024-2029) - Parlamento Europeu (atualiz. ...
Slide | Eurodeputados Portugueses (2024-2029) - Parlamento Europeu (atualiz. ...Slide | Eurodeputados Portugueses (2024-2029) - Parlamento Europeu (atualiz. ...
Slide | Eurodeputados Portugueses (2024-2029) - Parlamento Europeu (atualiz. ...

Caça-palavras - multiplicação
Caça-palavras  -  multiplicaçãoCaça-palavras  -  multiplicação
Caça-palavras - multiplicação


Sonoplastia

  • 1. Curso Profissional de Técnico de Multimédia
  • 2.  O mundo sonoro: Intensidade, amplitude, frequência, timbre, meios sonoros, equipamentos e manipulação do som.  Noção de design aplicada ao som. Conceito de sonoplastia.  Técnicas de captação, microfones.  Técnicas de gravação e edição.  Do analógico ao digital. As características. Os recursos e equipamentos.  Gravação de som em estúdio.  Captação de som em exterior.  Locução e sonoplastia de um produto audiovisual ou multimédia.  Edição de áudio. A sonoplastia – criação de bandas de ambientes, dobragens, ruídos, música.  Efeitos sonoros.  Mistura final.
  • 3.  Gravação de um spot publicitário, em áudio, da ESEN  Locução  Banda sonora (gratuita - http://freemusicarchive.org)  Som ambiente (campainha, alunos no corredor, jogo de futebol, ...)  Efeitos especiais (...)
  • 4.  Som: Fenómeno físico que se propaga ou desloca, normalmente pelo ar, através de ondas
  • 5.  As ondas podem ter tamanhos (comprimentos de onda) e amplitudes diferentes. São medidas em Hertz (Hz).  Ondas de menor comprimento  maior frequência  Ondas de maior comprimento  menor frequência
  • 6.  Intensidade: “Volume”  Proporcional à amplitude. É medida em Decibéis (dB).  Amplitude: característica que nos permite distinguir um som fraco de um som forte. Esta característica está relacionada com a quantidade de energia transportada pela onda sonora.
  • 9.  Timbre: propriedade que nos permite distinguir sons produzidos por diferentes fontes sonoras).
  • 10.  Velocidade: A velocidade de propagação do som no ar depende da temperatura.
  • 11.  Eco: reflexão de som que chega ao ouvinte pouco tempo depois do som direto.
  • 12.  Delay: Delay (ie. "atraso", em Português), que possui como função criar um atraso do som em relação ao sinal original (i.e. o sinal "real") gerado por um equipamento ou instrumento musical.  Normalmente os aparelhos de marcas boas que possuem o controle do delay também possuem uma tecla para o eco (a repetição) que controla a quantidade de repetições desejada no efeito.
  • 13.  Reverberação: reflexão múltipla de uma frequência.  A Duração do tempo de reverberação varia conforme muitos fatores, deve-se ter em conta o local, os materiais que serão afetados pelas ondas sonoras assim como a sua absorção e reflexão.
  • 14.  Harmónicos: ressonâncias paralelas à frequência original.
  • 17.  Mono: 1 fonte sonora
  • 18.  Estéreo: 2 fontes sonoras
  • 19.  Estéreo: 2 fontes sonoras + 1 subwoofer
  • 20.  Subwoofer: usado para complementar a gama de frequências do sistema de som, reproduzindo normalmente frequências de ~20 Hz a ~200 Hz.
  • 21.  Estéreo: 2 fontes sonoras + 2 subwoofers
  • 22.  Quadrifonia: 4 fontes sonoras
  • 23.  5.1 Surround – Dolby Digital, Dolby Pro Logic II ou DTS: 5 fontes sonoras + 1 subwoofer
  • 24.  7.1 Surround – Dolby Pro Logic IIz ou DTS HD: 7 fontes sonoras + 1 subwoofer
  • 25.  11.1 DTS Neo:x 11 fontes sonoras + 2 subwoofers
  • 26.  Altifalante Fullrange: consegue reproduzir a maior faixa possível de frequências, dependente esta das características físicas e eletromagnéticas do altifalante.
  • 27.  Sistema fullrange: composto por, pelo menos, 2 altifalantes:  um para as frequências mais baixas  outro para as frequências mais altas  Possui crossover passivo (explicado mais à frente)
  • 28.  Sistema “Grave + Topo”: composto por:  grave(s) para as frequências mais baixas  topo(s) para as frequências mais altas
  • 29.  Sistema “Line Array”: sistema de colunas, normalmente constituído pelo mesmo número de elementos para toda a gama de frequências montados em linha, criando uma fonte sonora (quase) linear.  Caracterizam-se por uma distribuição uniforme da gama de frequências, chegando mais longe e com mais nitidez que um sistema tradicional.  Devido à sua construção característica, podem ser orientados para qualquer direção.
  • 31.  Amplificador: equipamento que utiliza uma pequena quantidade de energia para controlar uma quantidade maior.  A relação entre a entrada e a saída de um amplificador — geralmente expressa em função da frequência de entrada — é denominada função de transferência do amplificador, e a magnitude da função de transferência é denominada de ganho.  A potência de um amplificador mede-se em Watts (W).
  • 32.  Audio Crossover: equipamento eletrónico que separa o espectro total do som em faixas de frequências distintas, de forma a se poder definir o que sai em cada coluna / altifalante utilizada(o).  Ex.: Sistema de três vias: ▪ 20Hz a 250Hz, 250Hz a 2500Hz e 2500Hz a 20000Hz
  • 33.  Equalizador: fazer a equalização paramétrica, isto é, alterar parâmetros que por sua vez alteram a curva de resposta em frequência em kHz (quilohertz) do sinal de áudio.
  • 34.  Equalizador:  Faixa de 16kHz: Agudos “super delicados”.  Faixa de 8 kHz: Agudos comuns.  Faixa de 4 kHz: Os agudos estridentes "ardidos".  Faixa de 2 kHz: Médios.  Faixa de 1 kHz: Médios.  Faixa de 500Hz: Médio-graves. (Mais "ocos").  Faixa de 250Hz: Médio-graves. (Menos "ocos").  Faixa de 125Hz: Graves normais.  Faixa de 64Hz: Sub graves.  Faixa de 32Hz: Sub graves extremos.
  • 35.  Mesa de mistura: aparelho electrónico (analógico ou digital) usado para combinar várias fontes de som, de forma a somá-las num único sinal de saída.
  • 36. Níveis de Saída (volumes) Saídas (outputs) Entradas (inputs) Ganhos (trims / gain) Processamento (inputs) Processamento (outputs)
  • 37. Inserts: permitem injetar outros sinais nesta via (processador de efeitos, compressor, limitador, noise gate, etc.). Utilização de cabo Y. Entradas de linha (teclados, guitarras, instrum entos eletrónicos, etc.). Utilização de fichas “jack”. Entradas microfone (XLR)
  • 38. Ligação a sistema de gravação (CD, DAT, cassete!) Saídas auxiliares (monitores, processadores de efeitos, ...) Entradas auxiliares (processadores de efeitos, ...)
  • 39. Equalizador (output)Low Cut: utilizado para cortar frequências baixas Equalização. Neste caso, apenas Graves / Agudos (Low / High) Níveis de saída para auxiliares Panorâmicos (Esquerda / Direita) Processador de efeitos (reverberação, eco, etc.)
  • 40. Faders nível de saída (output final) Mute: ligar / desligar fonte sonora Peek: acende quando o sinal está em excesso Faders: nível de saída de cada fonte sonora Nível de saída auxiliares (geral)
  • 48.  Input: entrada de informação num sistema.  Audio Input: entrada de áudio num sistema de processamento de áudio.
  • 49.  Line input: sinais de potência mais elevada  Amplificadores de Guitarra / Baixo (Line Out)  Teclados  Baterias eletrónicas  CD  DVD  ...
  • 50.  Mic input: sinais de potência mais baixa:  microfones

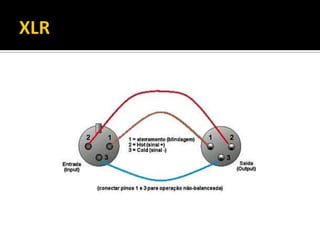

  • 51.  Um sistema balanceado funciona com 3 vias. Positivo (Hot), Neutro (Ground) e Positivo Invertido (Cold), com polaridade invertida (+, massa e -).  Uma fonte emissora, como a mesa de mistura, separa o sinal de áudio enviado em duas vias, invertendo a fase de uma delas, o que cancelaria o sinal se assim fosse utilizado. Nesse momento, qualquer ruído que se apresente estará com polaridade igual nas duas vias.
Ao receber o sinal, a unidade receptora, por exemplo uma interface de áudio, inverte novamente a fase de uma das vias, fazendo com que o sinal volte ao sua polarização correta e que interessante, fazendo com que o ruído que poderia ocorrer fique com uma das vias em polaridade invertida, cancelando-o completamente.
  • 52.  Uma unidade DI, caixa DI, Direct box, Direct Input, Direct Injection ou simplesmente DI Box é um dispositivo normalmente utilizado em estúdios de gravação para conectar um sinal de saída não balanceado de alta impedância e de nível de linha a uma entrada balanceada de microfone de baixa impedância, normalmente através de um conector XLR.

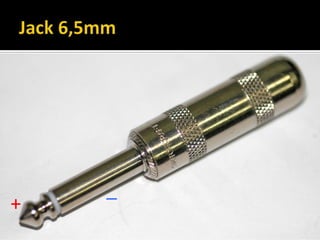

  • 53. _ +

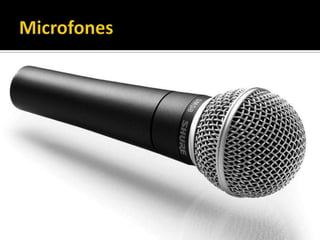

  • 56.  A inércia do diafragma (pequena membrana suspensa no interior do microfone que, exposta a um campo sonoro, capta continuamente as ondas acústicas) é maior que num condensador. O diafragma é mais rígido.  Não necessita alimentação (phantom power)  Melhor para utilização genérica, onde não se prevê muitas das situações a que vai ser sujeito.
  • 57.  Mais utilizados em estúdio.  Possui um diafragma menos rígido que o dinâmico tornando-se, por isto, mais sensível.  Microfone macio e capaz de proporcionar resposta rápida e reprodução de qualidade, clara e com riqueza de detalhes.  Necessita alimentação (phantom power)
  • 58.  Ominidirecional  Unidirecional ou direcional  Bidirecional ou “figura 8”
