1. $1$/,6$'25'((63(752
AeM – Áudio e Música
www.audioemusica.com.br
audioemusica@audioemusica.com.br
AeM – Áudio e Música
Todos os diretos reservados, nenhuma parte desta apostila poderá ser reproduzida ou
transmitida por quaisquer meio ou processo sem previa autorização por escrito do
autor.

2. AeM – Áudio e Música - www.audioemusica.com.br
2
DIVISÃO DO ESPECTRO DE FREQÜENCIA
Uma oitava corresponde a uma razão de 2/1 (Oitava acima) ou de ½
(Oitava abaixo) na freqüência.
Como essa variação é uma fração, para subdividi-las em três partes iguais,
extraímos sua raiz cúbica: 2 ½ = 1.2599.
Para a obtenção desta escala de freqüência o que se faz é dividir o
espectro de freqüências, não em terços de oitava, mas em décimos de décadas,
afim de que tenhamos as décadas “Corretas” – por exemplo, temos 25hertz,
250hertz, 2.500hertz.
O resultado é quase o mesmo porque 10 1/10 = 1.2589.
Este resultado é muito próximo da raiz cúbica de 2, e portanto pode ser
considerado igual a 1/3 de oitavas.
A ISO é uma associação internacional de padrões técnicos, (a mesma das
famosas normas ISO 9000) onde se definiu uma seqüência numérica para
medidas de freqüências com base em proporções de terços de oitavas
arredondadas.
Desta forma a escala da banda de Áudio utilizada nos equalizadores de 1/3
de oitavas, fique dividida da forma que todos nós fiquemos habituados a usar.
Um equalizador de 31 bandas tem uma extensão de 10 oitavas.
Se optarmos pela utilização de 30 Bandas, o EQ deverá ter 10 oitavas
divididas por 30 Bandas é igual a 1/3 de oitava por banda.
Outro exemplo é: Quantas bandas deverão ter um equalizador de oitavas?
Resp: 10 oitavas dividido por 1 oitava/banda é igual a 10 bandas.
ESPECTRO E SUAS RESPECTIVAS DIVISÕES

3. AeM – Áudio e Música - www.audioemusica.com.br
3

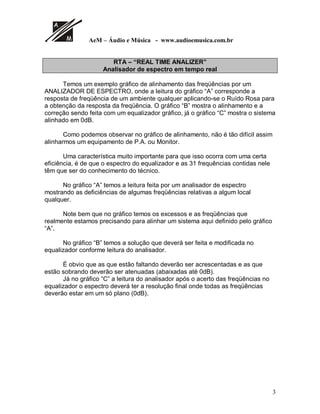

RTA – “REAL TIME ANALIZER”
Analisador de espectro em tempo real
Temos um exemplo gráfico de alinhamento das freqüências por um
ANALIZADOR DE ESPECTRO, onde a leitura do gráfico “A” corresponde a
resposta de freqüência de um ambiente qualquer aplicando-se o Ruído Rosa para
a obtenção da resposta da freqüência. O gráfico “B” mostra o alinhamento e a
correção sendo feita com um equalizador gráfico, já o gráfico “C” mostra o sistema
alinhado em 0dB.
Como podemos observar no gráfico de alinhamento, não é tão difícil assim
alinharmos um equipamento de P.A. ou Monitor.
Uma característica muito importante para que isso ocorra com uma certa
eficiência, é de que o espectro do equalizador e as 31 frequências contidas nele
têm que ser do conhecimento do técnico.
No gráfico “A” temos a leitura feita por um analisador de espectro
mostrando as deficiências de algumas freqüências relativas a algum local
qualquer.
Note bem que no gráfico temos os excessos e as freqüências que
realmente estamos precisando para alinhar um sistema aqui definido pelo gráfico
“A”.
No gráfico “B” temos a solução que deverá ser feita e modificada no
equalizador conforme leitura do analisador.
É obvio que as que estão faltando deverão ser acrescentadas e as que
estão sobrando deverão ser atenuadas (abaixadas até 0dB).
Já no gráfico “C” a leitura do analisador após o acerto das freqüências no
equalizador o espectro deverá ter a resolução final onde todas as freqüências
deverão estar em um só plano (0dB).

4. AeM – Áudio e Música - www.audioemusica.com.br
4

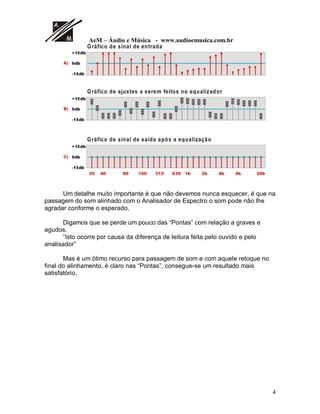

Gráfico de sinal de saída após a equalização
Gráfico de ajustes a serem feitos no equalizador
Gráfico de sinal de entrada
GE
GE
GE
GE
GE
GE
GE
GE
GE
$

5. %

6. N N N N N
Um detalhe muito importante é que não devemos nunca esquecer, é que na
passagem do som alinhado com o Analisador de Espectro o som pode não lhe
agradar conforme o esperado.
Digamos que se perde um pouco das “Pontas” com relação a graves e
agudos.
“Isto ocorre por causa da diferença de leitura feita pelo ouvido e pelo
analisador”
Mas é um ótimo recurso para passagem de som e com aquele retoque no
final do alinhamento, é claro nas “Pontas”, consegue-se um resultado mais
satisfatório.

7. AeM – Áudio e Música - www.audioemusica.com.br
5

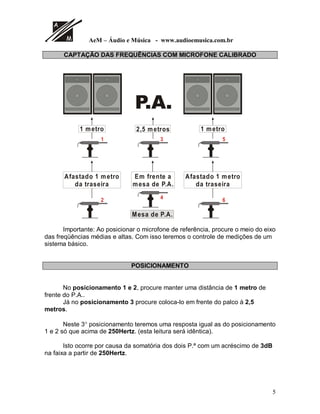

CAPTAÇÃO DAS FREQUÊNCIAS COM MICROFONE CALIBRADO
!
1 metro
Afastado 1 metro
da traseira
1 metro
Afastado 1 metro
da traseira
2,5 metros
Em frente a
mesa de P.A.
Mesa de P.A.
1 3 5
642
Importante: Ao posicionar o microfone de referência, procure o meio do eixo
das freqüências médias e altas. Com isso teremos o controle de medições de um
sistema básico.
POSICIONAMENTO
No posicionamento 1 e 2, procure manter uma distância de 1 metro de
frente do P.A..
Já no posicionamento 3 procure coloca-lo em frente do palco à 2,5
metros.
Neste 3° posicionamento teremos uma resposta igual as do posicionamento
1 e 2 só que acima de 250Hertz. (esta leitura será idêntica).
Isto ocorre por causa da somatória dos dois P.ª com um acréscimo de 3dB
na faixa a partir de 250Hertz.

8. AeM – Áudio e Música - www.audioemusica.com.br
6

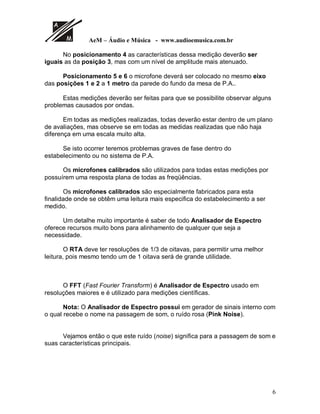

No posicionamento 4 as características dessa medição deverão ser
iguais as da posição 3, mas com um nível de amplitude mais atenuado.
Posicionamento 5 e 6 o microfone deverá ser colocado no mesmo eixo
das posições 1 e 2 a 1 metro da parede do fundo da mesa de P.A..
Estas medições deverão ser feitas para que se possibilite observar alguns
problemas causados por ondas.
Em todas as medições realizadas, todas deverão estar dentro de um plano
de avaliações, mas observe se em todas as medidas realizadas que não haja
diferença em uma escala muito alta.
Se isto ocorrer teremos problemas graves de fase dentro do
estabelecimento ou no sistema de P.A.
Os microfones calibrados são utilizados para todas estas medições por
possuírem uma resposta plana de todas as freqüências.
Os microfones calibrados são especialmente fabricados para esta
finalidade onde se obtêm uma leitura mais especifica do estabelecimento a ser
medido.
Um detalhe muito importante é saber de todo Analisador de Espectro
oferece recursos muito bons para alinhamento de qualquer que seja a
necessidade.
O RTA deve ter resoluções de 1/3 de oitavas, para permitir uma melhor
leitura, pois mesmo tendo um de 1 oitava será de grande utilidade.
O FFT (Fast Fourier Transform) é Analisador de Espectro usado em
resoluções maiores e é utilizado para medições científicas.
Nota: O Analisador de Espectro possui em gerador de sinais interno com
o qual recebe o nome na passagem de som, o ruído rosa (Pink Noise).

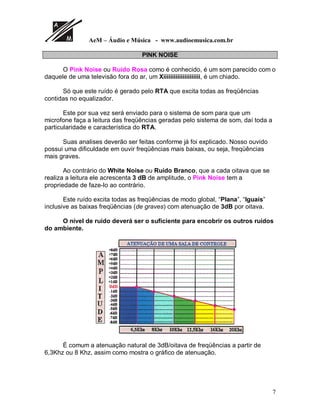

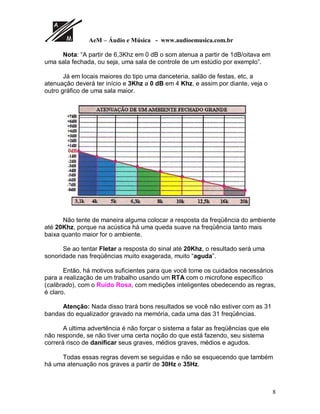

Vejamos então o que este ruído (noise) significa para a passagem de som e
suas características principais.
