O documento fornece uma introdução sobre a plataforma Arduino, descrevendo sua criação em 2005 por Maximo Banzi com o objetivo de criar ferramentas eletrônicas acessíveis. Detalha os principais componentes de hardware do Arduino, incluindo o microcontrolador, portas digitais e analógicas e memórias. Apresenta diferentes modelos de Arduino e explica conceitos como programação, portas e a ferramenta de desenvolvimento Arduino.

1. Arduíno

2. Sobre ● “Arqueólogo” Java (by @vsenger)
● Desenvolvedor Java desde
1997;
● Software Engineer em
EFICID:
● http://www.eficid.com
● Instrutor Java na VOffice:
● http://www.voffice.com.br
● Colaborador GUJavaSC
● http://www.gujavasc.org

3. Arduíno

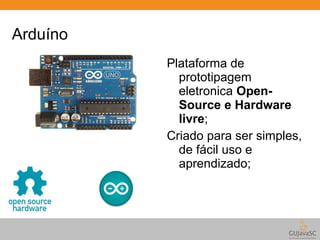

4. Arduíno
Plataforma de
prototipagem
eletronica Open-
Source e Hardware
livre;
Criado para ser simples,
de fácil uso e
aprendizado;

5. Arduíno
Criado em 2005 por
Máximo Banzi;
Objetivo: criar
ferramentas acessíveis
e com baixo custo,
fáceis de usar por
artistas e amadores;

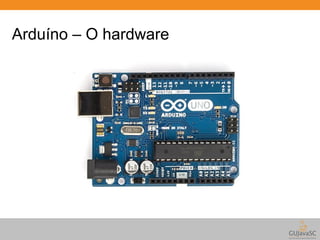

6. Arduíno – O hardware

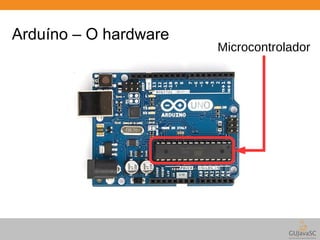

7. Arduíno – O hardware
Microcontrolador

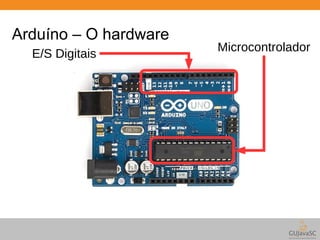

8. Arduíno – O hardware
E/S Digitais Microcontrolador

9. Arduíno – O hardware
E/S Digitais Microcontrolador
E/S Analógicas

10. Arduíno – O hardware
E/S Digitais Microcontrolador
E/S Analógicas
Interface
Serial ou
USB

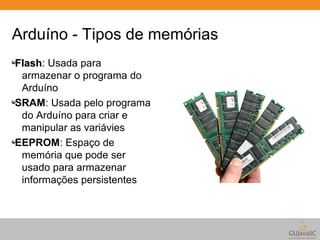

11. Arduíno - Tipos de memórias
FFllaasshh: Usada para
armazenar o programa do
Arduíno
SRAM: Usada pelo programa
do Arduíno para criar e
manipular as variávies
EEPROM: Espaço de
memória que pode ser
usado para armazenar
informações persistentes

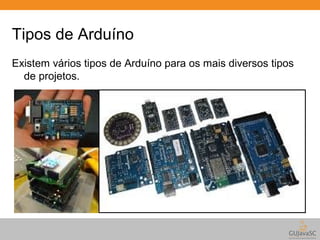

12. Tipos de Arduíno
Existem vários tipos de Arduíno para os mais diversos tipos
de projetos.

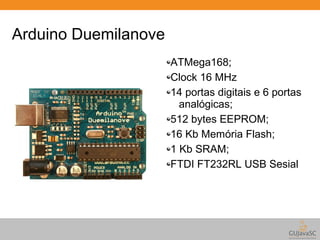

13. Arduino Duemilanove
ATMega168;
Clock 16 MHz
14 portas digitais e 6 portas
analógicas;
512 bytes EEPROM;
16 Kb Memória Flash;
1 Kb SRAM;
FTDI FT232RL USB Sesial

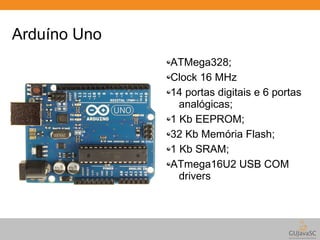

14. Arduíno Uno
ATMega328;
Clock 16 MHz
14 portas digitais e 6 portas
analógicas;
1 Kb EEPROM;
32 Kb Memória Flash;
1 Kb SRAM;
ATmega16U2 USB COM
drivers

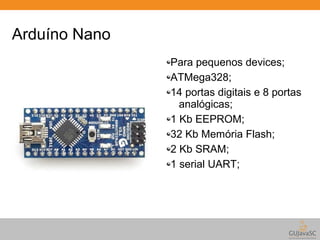

15. Arduíno Nano
Para pequenos devices;
ATMega328;
14 portas digitais e 8 portas
analógicas;
1 Kb EEPROM;
32 Kb Memória Flash;
2 Kb SRAM;
1 serial UART;

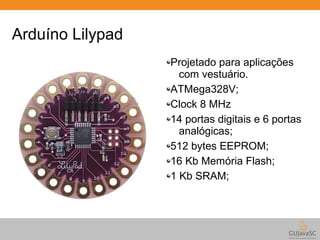

16. Arduíno Lilypad
Projetado para aplicações
com vestuário.
ATMega328V;
Clock 8 MHz
14 portas digitais e 6 portas
analógicas;
512 bytes EEPROM;
16 Kb Memória Flash;
1 Kb SRAM;

17. Arduíno Mega
ATMega2560;
54 portas digitais e 16 portas
analógicas;
4 Kb EEPROM;
256 Kb Memória Flash;
8 Kb SRAM;
4 serial UART;

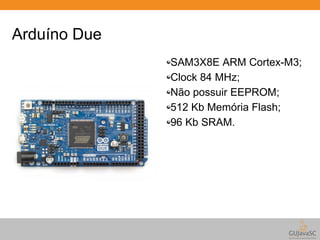

18. Arduíno Due
SAM3X8E ARM Cortex-M3;
Clock 84 MHz;
Não possuir EEPROM;
512 Kb Memória Flash;
96 Kb SRAM.

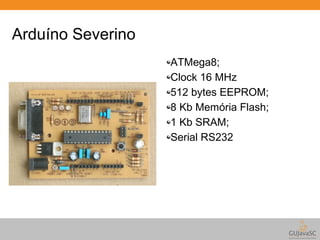

19. Arduíno Severino
ATMega8;
Clock 16 MHz
512 bytes EEPROM;
8 Kb Memória Flash;
1 Kb SRAM;
Serial RS232

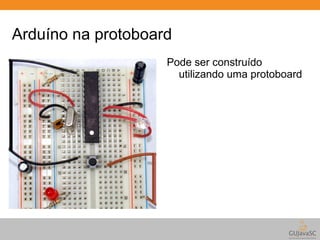

20. Arduíno na protoboard
Pode ser construído
utilizando uma protoboard

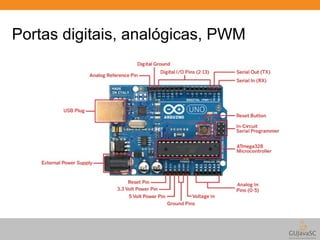

21. Portas digitais, analógicas, PWM

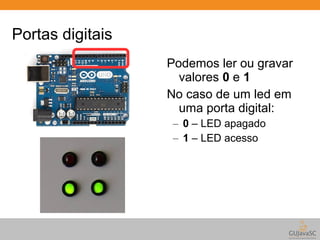

22. Portas digitais
Podemos ler ou gravar
valores 0 e 1
No caso de um led em
uma porta digital:
– 0 – LED apagado
– 1 – LED acesso

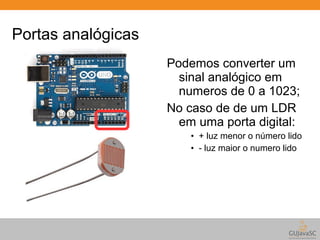

23. Portas analógicas
Podemos converter um
sinal analógico em
numeros de 0 a 1023;
No caso de de um LDR
em uma porta digital:
• + luz menor o número lido
• - luz maior o numero lido

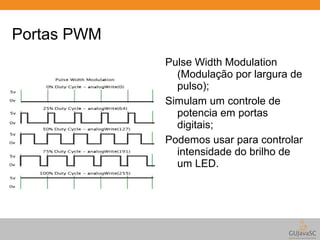

24. Portas PWM
Pulse Width Modulation
(Modulação por largura de
pulso);
Simulam um controle de
potencia em portas
digitais;
Podemos usar para controlar
intensidade do brilho de
um LED.

25. Programação
Software necessário:
● JJDDKK: O editor de código do Arduíno é feito em Java;
● FFeerrrraammeennttaa AArrdduuiinnoo: É a ferramenta usada para escrever, compilar e
transferir o programa para o Arduíno.

26. A ferramenta Arduíno

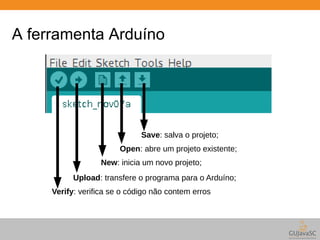

27. A ferramenta Arduíno
Save: salva o projeto;
Open: abre um projeto existente;
New: inicia um novo projeto;
Upload: transfere o programa para o Arduíno;
Verify: verifica se o código não contem erros

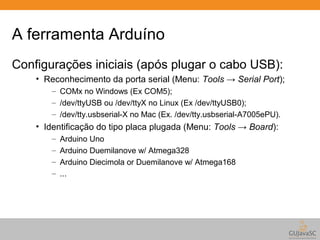

28. A ferramenta Arduíno
Configurações iniciais (após plugar o cabo USB):
• Reconhecimento da porta serial (Menu: Tools → Serial Port);
– COMx no Windows (Ex COM5);
– /dev/ttyUSB ou /dev/ttyX no Linux (Ex /dev/ttyUSB0);
– /dev/tty.usbserial-X no Mac (Ex. /dev/tty.usbserial-A7005ePU).
• Identificação do tipo placa plugada (Menu: Tools → Board):
– Arduino Uno
– Arduino Duemilanove w/ Atmega328
– Arduino Diecimola or Duemilanove w/ Atmega168
– ...

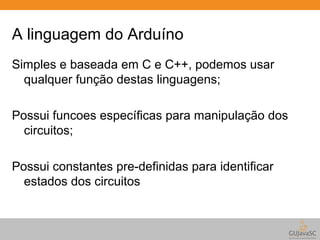

29. A linguagem do Arduíno
Simples e baseada em C e C++, podemos usar
qualquer função destas linguagens;
Possui funcoes específicas para manipulação dos
circuitos;
Possui constantes pre-definidas para identificar
estados dos circuitos

30. Linguagem do Arduíno
Área inicial, onde declaramso variáveis e indicamos
uso de outras bibliotecas:
Função setup(): é executada apenas uma vez, é nela
que inicializamos as portas e ás definimos como
entrada ou saída;
Função loop(): código principal do Arduíno, que é
executado repedidas e infintas vezes (até que se
desligue o dispositivo);

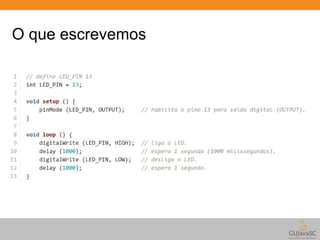

31. O que escrevemos

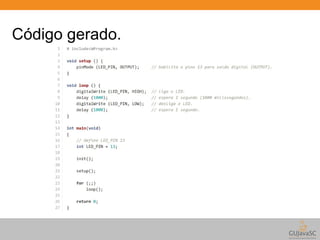

32. Código gerado.

33. Mão na massa

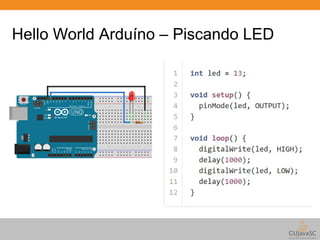

34. Hello World Arduíno – Piscando LED

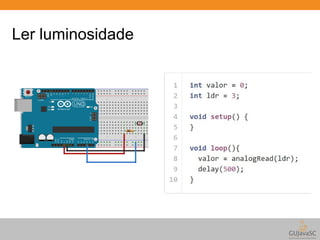

35. Ler luminosidade

36. Ler luminosidade
Pra onde vai o valor da
Leitura:

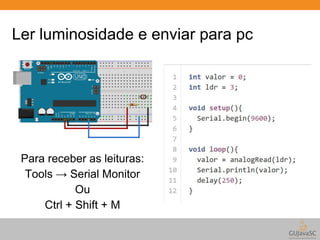

37. Ler luminosidade e enviar para pc
Para receber as leituras:
Tools → Serial Monitor
Ou
Ctrl + Shift + M

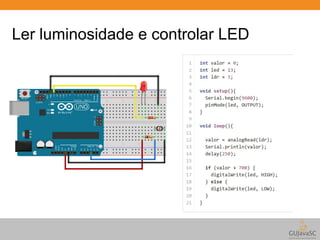

38. Ler luminosidade e controlar LED

40. @lapavila
