Este documento apresenta um projeto de um interruptor sonoro usando componentes eletrônicos como resistores, capacitores, transistor e circuito integrado 555. Inclui explicações sobre cada componente, como identificar seus códigos de cores e pinos, e como construir o circuito no protoboard para gerar um som quando um botão for pressionado.

1. Oficina de Eletrônica Aplicada
Projeto: Interruptor Sonoro
Palestrante: Renan Vieira
Sob o programa,
PESL - Programa de Educação em Software Livre

2. Interruptor Sonoro
http://www.youtube.com/watch?v=1WQbBsABnrw

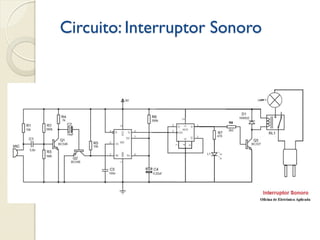

3. Circuito: Interruptor Sonoro

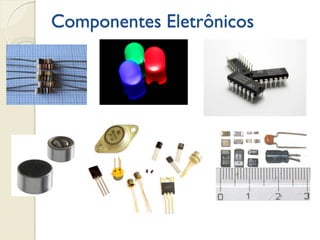

4. Componentes Eletrônicos

5. Resistor
Finalidade como dispositivo:
- Elétrico: transformar energia elétrica em energia térmica por meio do
efeito Joule.
- Ex.: Resistência de chuveiro;
- Eletrônico: limitar a corrente elétrica em um circuito.
- Ex.: Resistor em série com LED limitando a corrente.
- Simbologia:

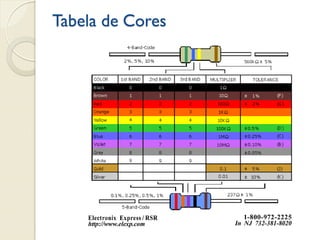

6. Tabela de Cores

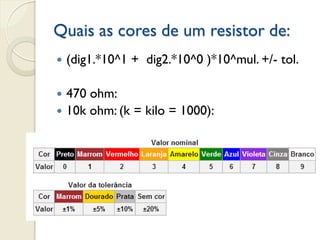

7. Quais as cores de um resistor de:

(dig1.*10^1 + dig2.*10^0 )*10^mul. +/- tol.

470 ohm:
10k ohm: (k = kilo = 1000):


8. Capacitor


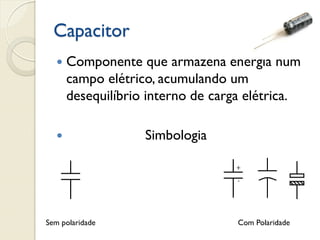

Componente que armazena energia num
campo elétrico, acumulando um
desequilíbrio interno de carga elétrica.

Sem polaridade
Simbologia
Com Polaridade

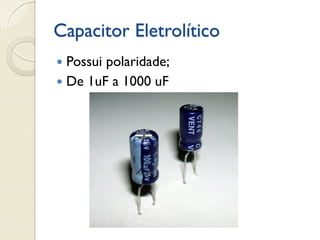

9. Capacitor Eletrolítico
Possui polaridade;
 De 1uF a 1000 uF


10. LED – Diodo Emissor de Luz

Finalidade: Emissão de luz para sinalização.

Simbologia:

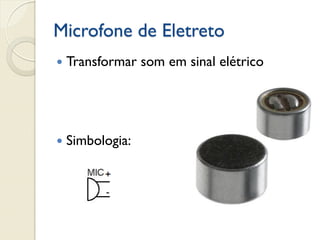

11. Microfone de Eletreto

Transformar som em sinal elétrico

Simbologia:

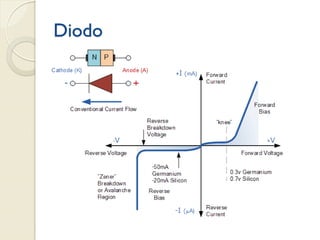

12. Diodo

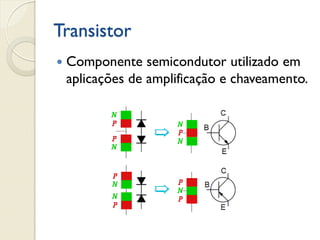

13. Transistor

Componente semicondutor utilizado em
aplicações de amplificação e chaveamento.

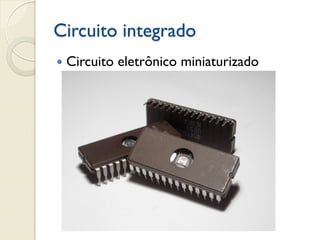

14. Circuito integrado

Circuito eletrônico miniaturizado

15. Documentação

Google >> datasheet + “código do C.I.”

16. C.I. 555

Aplicações:
Temporização;
 Osciladores: (alto falante)
 Modulação de Sinal: (controle de motor)
 Muitos outros...


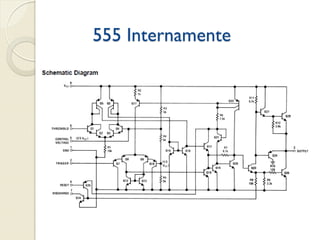

17. 555 Internamente

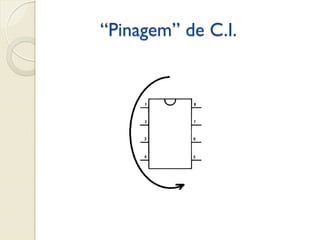

18. “Pinagem” de C.I.

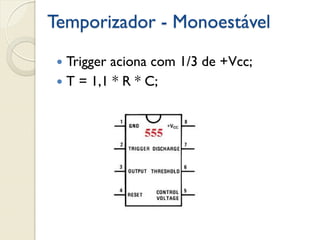

19. Temporizador - Monoestável
Trigger aciona com 1/3 de +Vcc;
 T = 1,1 * R * C;


20. Flip Flop
Circuito digital capaz de armazenar um bit
de memória.
 Dado um clock é possível reter uma
informação baseada nos dados de
entrada.


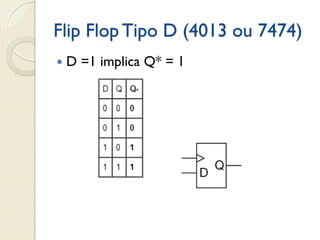

21. Flip Flop Tipo D (4013 ou 7474)

D =1 implica Q* = 1

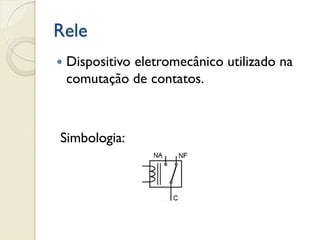

22. Rele

Dispositivo eletromecânico utilizado na
comutação de contatos.
Simbologia:

23. Circuito Seccionado

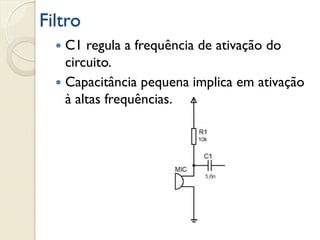

24. Filtro
C1 regula a frequência de ativação do
circuito.
 Capacitância pequena implica em ativação
à altas frequências.


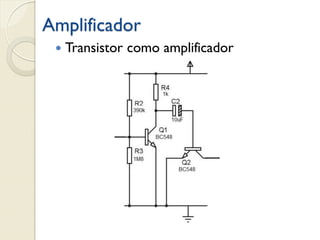

25. Amplificador

Transistor como amplificador

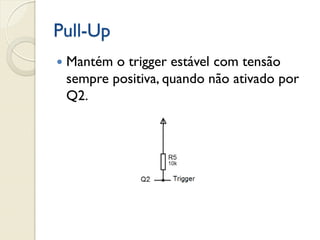

26. Pull-Up

Mantém o trigger estável com tensão
sempre positiva, quando não ativado por
Q2.

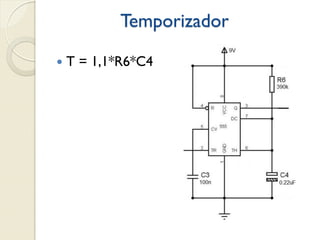

27. Temporizador

T = 1,1*R6*C4

28. Flip Flop

Tipo D

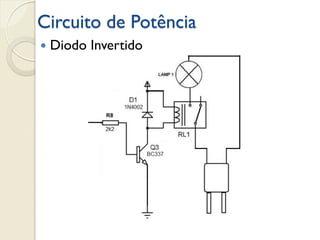

29. Circuito de Potência

Diodo Invertido

30. ProtoBoard
ou
BreadBoard

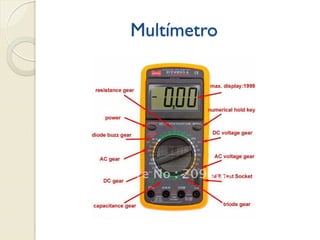

31. Multímetro

32. Competências
Identificação de componentes eletrônicos;
• Leitura de código de resistores;
•
•
•
•
Identificação da polaridade em componentes;
Identificação da pinagem em C.I.;
Cálculo da temporização do 555;
Identificação das ligações de um protoboard;
• Montagem de um circuito simples;
• Medições com multímetro.
•

33. Exercício Prático
