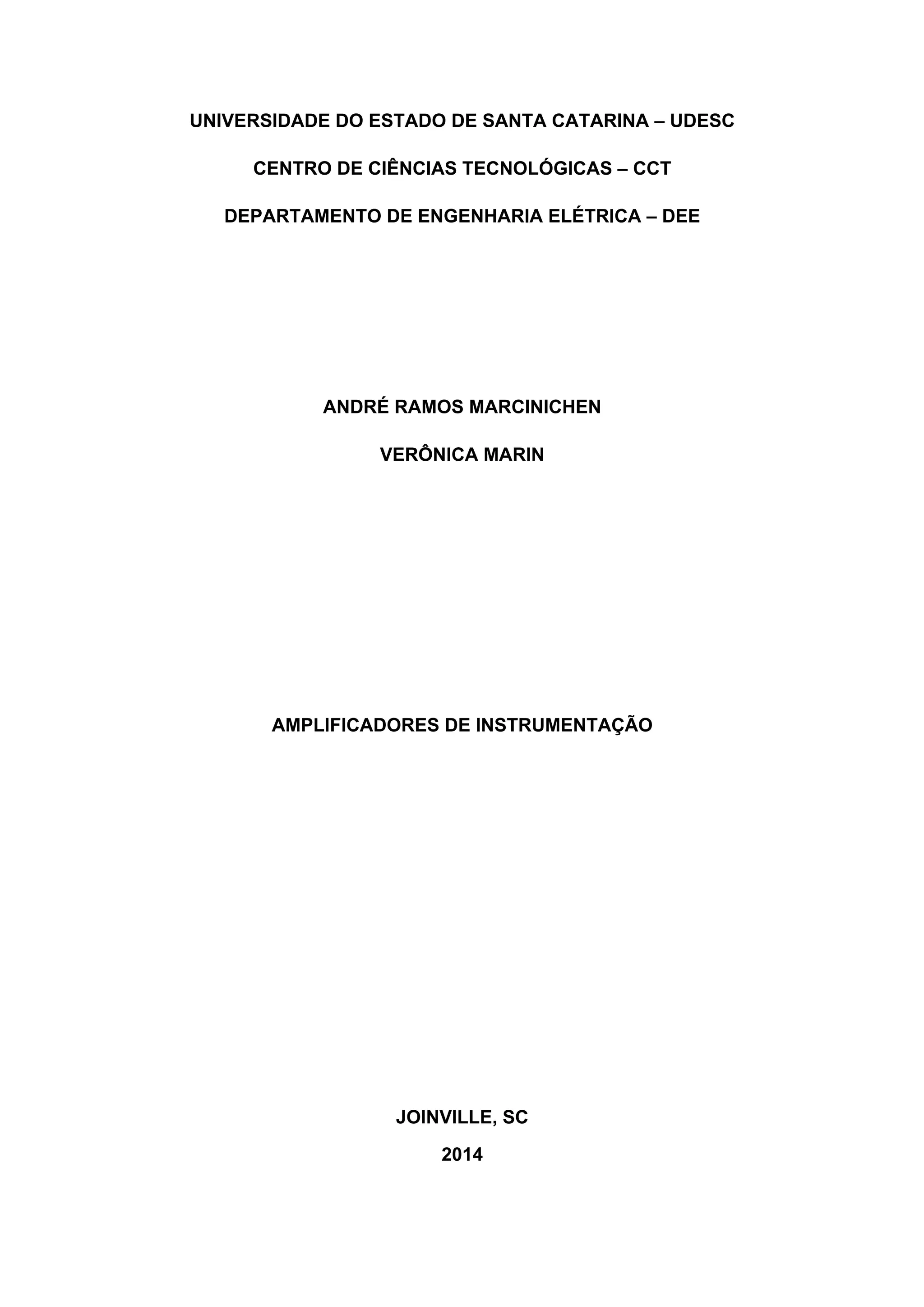

UNIVERSIDADE DO ESTADO DE SANTA CATARINA – UDESC
CENTRO DE CIÊNCIAS TECNOLÓGICAS – CCT
DEPARTAMENTO DE ENGENHARIA ELÉTRICA – DEE
ANDRÉ RAMOS MARCINICHEN
VERÔNICA MARIN
AMPLIFICADORES DE INSTRUMENTAÇÃO
JOINVILLE, SC
2014
2

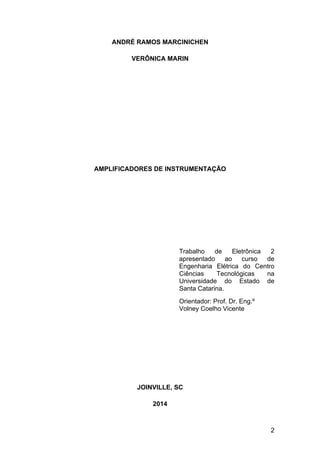

ANDRÉ RAMOS MARCINICHEN
VERÔNICA MARIN
AMPLIFICADORES DE INSTRUMENTAÇÃO
Trabalho de Eletrônica 2
apresentado ao curso de
Engenharia Elétrica do Centro
Ciências Tecnológicas na
Universidade do Estado de
Santa Catarina.
Orientador: Prof. Dr. Eng.º
Volney Coelho Vicente
JOINVILLE, SC
2014
3

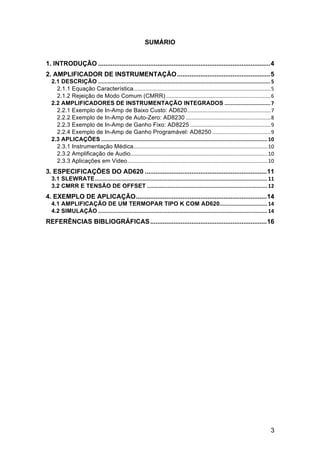

SUMÁRIO
1. INTRODUÇÃO ................................................................................................4

2. AMPLIFICADOR DE INSTRUMENTAÇÃO....................................................5

2.1 DESCRIÇÃO
  .............................................................................................................
  5

2.1.1 Equação Característica
  ............................................................................................
  5

2.1.2 Rejeição de Modo Comum (CMRR)
  ......................................................................
  6

2.2 AMPLIFICADORES DE INSTRUMENTAÇÃO INTEGRADOS
  .............................
  7

2.2.1 Exemplo de In-Amp de Baixo Custo: AD620
  ........................................................
  7

2.2.2 Exemplo de In-Amp de Auto-Zero: AD8230
  .........................................................
  8

2.2.3 Exemplo de In-Amp de Ganho Fixo: AD8225
  ......................................................
  9

2.2.4 Exemplo de In-Amp de Ganho Programável: AD8250
  .......................................
  9

2.3 APLICAÇÕES
  .........................................................................................................
  10

2.3.1 Instrumentação Médica
  ..........................................................................................
  10

2.3.2 Amplificação de Audio
  ............................................................................................
  10

2.3.3 Aplicações em Video
  ..............................................................................................
  10

3. ESPECIFICAÇÕES DO AD620 ....................................................................11

3.1 SLEWRATE
  .............................................................................................................
  11

3.2 CMRR E TENSÃO DE OFFSET
  ............................................................................
  12

4. EXEMPLO DE APLICAÇÃO.........................................................................14

4.1 AMPLIFICAÇÃO DE UM TERMOPAR TIPO K COM AD620
  ..............................
  14

4.2 SIMULAÇÃO
  ...........................................................................................................
  14

REFERÊNCIAS BIBLIOGRÁFICAS.................................................................16





4

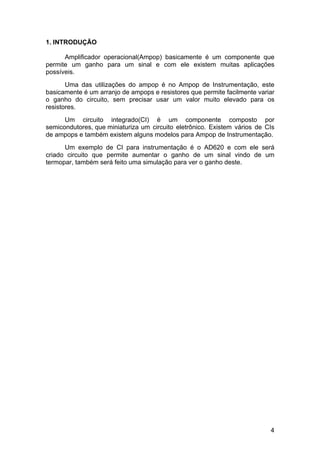

1. INTRODUÇÃO
Amplificador operacional(Ampop) basicamente é um componente que
permite um ganho para um sinal e com ele existem muitas aplicações
possíveis.
Uma das utilizações do ampop é no Ampop de Instrumentação, este
basicamente é um arranjo de ampops e resistores que permite facilmente variar
o ganho do circuito, sem precisar usar um valor muito elevado para os
resistores.
Um circuito integrado(CI) é um componente composto por
semicondutores, que miniaturiza um circuito eletrônico. Existem vários de CIs
de ampops e também existem alguns modelos para Ampop de Instrumentação.
Um exemplo de CI para instrumentação é o AD620 e com ele será
criado circuito que permite aumentar o ganho de um sinal vindo de um
termopar, também será feito uma simulação para ver o ganho deste.
5

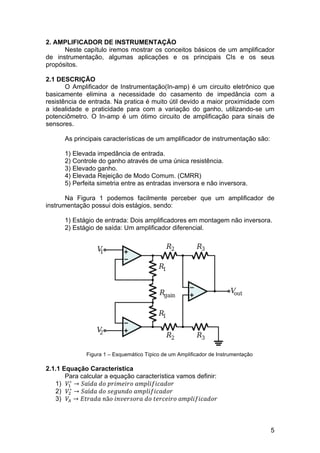

2. AMPLIFICADOR DE INSTRUMENTAÇÃO
Neste capítulo iremos mostrar os conceitos básicos de um amplificador
de instrumentação, algumas aplicações e os principais CIs e os seus
propósitos.
2.1 DESCRIÇÃO
O Amplificador de Instrumentação(In-amp) é um circuito eletrônico que
basicamente elimina a necessidade do casamento de impedância com a
resistência de entrada. Na pratica é muito útil devido a maior proximidade com
a idealidade e praticidade para com a variação do ganho, utilizando-se um
potenciômetro. O In-amp é um ótimo circuito de amplificação para sinais de
sensores.
As principais características de um amplificador de instrumentação são:
1) Elevada impedância de entrada.
2) Controle do ganho através de uma única resistência.
3) Elevado ganho.
4) Elevada Rejeição de Modo Comum. (CMRR)
5) Perfeita simetria entre as entradas inversora e não inversora.
Na Figura 1 podemos facilmente perceber que um amplificador de
instrumentação possui dois estágios, sendo:
1) Estágio de entrada: Dois amplificadores em montagem não inversora.
2) Estágio de saída: Um amplificador diferencial.
Figura 1 – Esquemático Típico de um Amplificador de Instrumentação
2.1.1 Equação Característica
Para calcular a equação característica vamos definir:
1) 𝑉!
∗
→ 𝑆𝑎í𝑑𝑎  𝑑𝑜  𝑝𝑟𝑖𝑚𝑒𝑖𝑟𝑜  𝑎𝑚𝑝𝑙𝑖𝑓𝑖𝑐𝑎𝑑𝑜𝑟
2) 𝑉!
∗
→ 𝑆𝑎í𝑑𝑎  𝑑𝑜  𝑠𝑒𝑔𝑢𝑛𝑑𝑜  𝑎𝑚𝑝𝑙𝑖𝑓𝑖𝑐𝑎𝑑𝑜𝑟
3) 𝑉! → 𝐸𝑡𝑟𝑎𝑑𝑎  𝑛ã𝑜  𝑖𝑛𝑣𝑒𝑟𝑠𝑜𝑟𝑎  𝑑𝑜  𝑡𝑒𝑟𝑐𝑒𝑖𝑟𝑜  𝑎𝑚𝑝𝑙𝑖𝑓𝑖𝑐𝑎𝑑𝑜𝑟
6

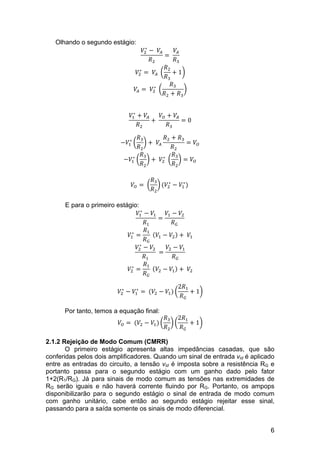

Olhando o segundo estágio:
𝑉!
∗
−   𝑉!
𝑅!
=
𝑉!
𝑅!
𝑉!
∗
=   𝑉!
𝑅!
𝑅!
+ 1
𝑉! =   𝑉!
∗

𝑅!
𝑅! + 𝑅!
𝑉!
∗
+ 𝑉!
𝑅!
+
𝑉! + 𝑉!
𝑅!
= 0
−𝑉!
∗
𝑅!
𝑅!
+   𝑉!
𝑅! + 𝑅!
𝑅!
= 𝑉!
−𝑉!
∗
𝑅!
𝑅!
+   𝑉!
∗

𝑅!
𝑅!
= 𝑉!
𝑉! =
𝑅!
𝑅!
(𝑉!
∗
− 𝑉!
∗
)
E para o primeiro estágio:
𝑉!
∗
− 𝑉!
𝑅!
=
𝑉! − 𝑉!
𝑅!
𝑉!
∗
=
𝑅!
𝑅!
   𝑉! − 𝑉! +   𝑉!
𝑉!
∗
− 𝑉!
𝑅!
  =
𝑉! − 𝑉!
𝑅!
𝑉!
∗
=
𝑅!
𝑅!
   𝑉! − 𝑉! +   𝑉!
𝑉!
∗
− 𝑉!
∗
=  (𝑉! − 𝑉!)
2𝑅!
𝑅!
+ 1
Por tanto, temos a equação final:
𝑉! =  (𝑉! − 𝑉!)
𝑅!
𝑅!
2𝑅!
𝑅!
+ 1
2.1.2 Rejeição de Modo Comum (CMRR)
O primeiro estágio apresenta altas impedâncias casadas, que são
conferidas pelos dois amplificadores. Quando um sinal de entrada vid é aplicado
entre as entradas do circuito, a tensão vid é imposta sobre a resistência RG e
portanto passa para o segundo estágio com um ganho dado pelo fator
1+2(R1/RG). Já para sinais de modo comum as tensões nas extremidades de
RG serão iguais e não haverá corrente fluindo por RG. Portanto, os ampops
disponibilizarão para o segundo estágio o sinal de entrada de modo comum
com ganho unitário, cabe então ao segundo estágio rejeitar esse sinal,
passando para a saída somente os sinais de modo diferencial.
7

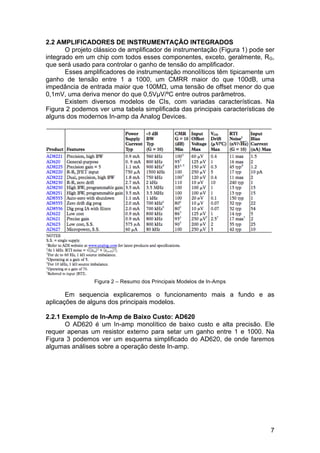

2.2 AMPLIFICADORES DE INSTRUMENTAÇÃO INTEGRADOS
O projeto clássico de amplificador de instrumentação (Figura 1) pode ser
integrado em um chip com todos esses componentes, exceto, geralmente, RG,
que será usado para controlar o ganho de tensão do amplificador.
Esses amplificadores de instrumentação monolíticos têm tipicamente um
ganho de tensão entre 1 a 1000, um CMRR maior do que 100dB, uma
impedância de entrada maior que 100MΩ, uma tensão de offset menor do que
0,1mV, uma deriva menor do que 0,5VµV/ºC entre outros parâmetros.
Existem diversos modelos de CIs, com variadas características. Na
Figura 2 podemos ver uma tabela simplificada das principais características de
alguns dos modernos In-amp da Analog Devices.
Figura 2 – Resumo dos Principais Modelos de In-Amps
Em sequencia explicaremos o funcionamento mais a fundo e as
aplicações de alguns dos principais modelos.
2.2.1 Exemplo de In-Amp de Baixo Custo: AD620
O AD620 é um In-amp monolítico de baixo custo e alta precisão. Ele
requer apenas um resistor externo para setar um ganho entre 1 e 1000. Na
Figura 3 podemos ver um esquema simplificado do AD620, de onde faremos
algumas análises sobre a operação deste In-amp.
8

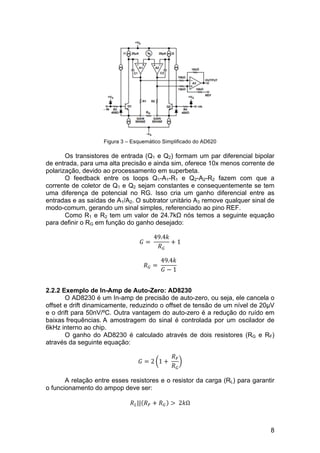

Figura 3 – Esquemático Simplificado do AD620
Os transistores de entrada (Q1 e Q2) formam um par diferencial bipolar
de entrada, para uma alta precisão e ainda sim, oferece 10x menos corrente de
polarização, devido ao processamento em superbeta.
O feedback entre os loops Q1-A1-R1 e Q2-A2-R2 fazem com que a
corrente de coletor de Q1 e Q2 sejam constantes e consequentemente se tem
uma diferença de potencial no RG. Isso cria um ganho diferencial entre as
entradas e as saídas de A1/A2. O subtrator unitário A3 remove qualquer sinal de
modo-comum, gerando um sinal simples, referenciado ao pino REF.
Como R1 e R2 tem um valor de 24.7kΩ nós temos a seguinte equação
para definir o RG em função do ganho desejado:
𝐺 =
49.4𝑘
𝑅!
+ 1
𝑅! =
49.4𝑘
𝐺 − 1
2.2.2 Exemplo de In-Amp de Auto-Zero: AD8230
O AD8230 é um In-amp de precisão de auto-zero, ou seja, ele cancela o
offset e drift dinamicamente, reduzindo o offset de tensão de um nível de 20µV
e o drift para 50nV/ºC. Outra vantagem do auto-zero é a redução do ruído em
baixas frequências. A amostragem do sinal é controlada por um oscilador de
6kHz interno ao chip.
O ganho do AD8230 é calculado através de dois resistores (RG e RF)
através da seguinte equação:
𝐺 = 2 1 +
𝑅!
𝑅!
A relação entre esses resistores e o resistor da carga (RL) para garantir
o funcionamento do ampop deve ser:
𝑅!|| 𝑅! + 𝑅! >   2𝑘Ω
9

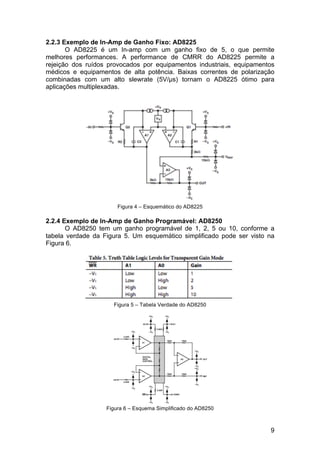

2.2.3 Exemplo de In-Amp de Ganho Fixo: AD8225
O AD8225 é um In-amp com um ganho fixo de 5, o que permite
melhores performances. A performance de CMRR do AD8225 permite a
rejeição dos ruídos provocados por equipamentos industriais, equipamentos
médicos e equipamentos de alta potência. Baixas correntes de polarização
combinadas com um alto slewrate (5V/µs) tornam o AD8225 ótimo para
aplicações multiplexadas.
Figura 4 – Esquemático do AD8225
2.2.4 Exemplo de In-Amp de Ganho Programável: AD8250
O AD8250 tem um ganho programável de 1, 2, 5 ou 10, conforme a
tabela verdade da Figura 5. Um esquemático simplificado pode ser visto na
Figura 6.
Figura 5 – Tabela Verdade do AD8250
Figura 6 – Esquema Simplificado do AD8250
10

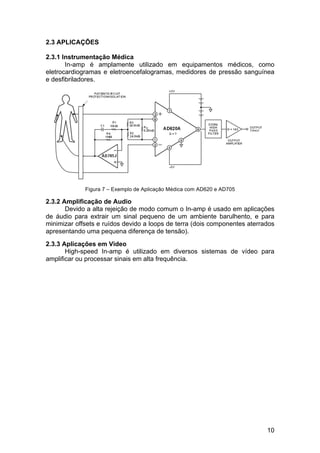

2.3 APLICAÇÕES
2.3.1 Instrumentação Médica
In-amp é amplamente utilizado em equipamentos médicos, como
eletrocardiogramas e eletroencefalogramas, medidores de pressão sanguínea
e desfibriladores.
Figura 7 – Exemplo de Aplicação Médica com AD620 e AD705
2.3.2 Amplificação de Audio
Devido a alta rejeição de modo comum o In-amp é usado em aplicações
de áudio para extrair um sinal pequeno de um ambiente barulhento, e para
minimizar offsets e ruídos devido a loops de terra (dois componentes aterrados
apresentando uma pequena diferença de tensão).
2.3.3 Aplicações em Video
High-speed In-amp é utilizado em diversos sistemas de vídeo para
amplificar ou processar sinais em alta frequência.
11

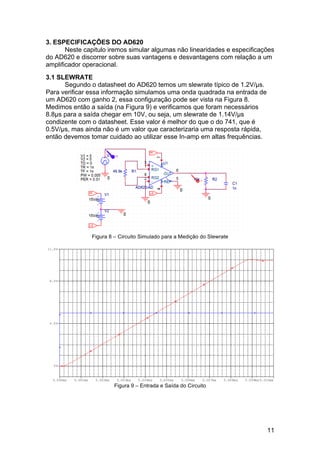

3. ESPECIFICAÇÕES DO AD620
Neste capitulo iremos simular algumas não linearidades e especificações
do AD620 e discorrer sobre suas vantagens e desvantagens com relação a um
amplificador operacional.
3.1 SLEWRATE
Segundo o datasheet do AD620 temos um slewrate típico de 1.2V/µs.
Para verificar essa informação simulamos uma onda quadrada na entrada de
um AD620 com ganho 2, essa configuração pode ser vista na Figura 8.
Medimos então a saída (na Figura 9) e verificamos que foram necessários
8.8µs para a saída chegar em 10V, ou seja, um slewrate de 1.14V/µs
condizente com o datasheet. Esse valor é melhor do que o do 741, que é
0.5V/µs, mas ainda não é um valor que caracterizaria uma resposta rápida,
então devemos tomar cuidado ao utilizar esse In-amp em altas frequências.
Figura 8 – Circuito Simulado para a Medição do Slewrate
Figura 9 – Entrada e Saída do Circuito
12

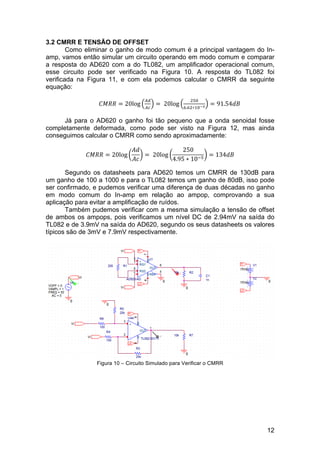

3.2 CMRR E TENSÃO DE OFFSET
Como eliminar o ganho de modo comum é a principal vantagem do In-
amp, vamos então simular um circuito operando em modo comum e comparar
a resposta do AD620 com a do TL082, um amplificador operacional comum,
esse circuito pode ser verificado na Figura 10. A resposta do TL082 foi
verificada na Figura 11, e com ela podemos calcular o CMRR da seguinte
equação:
𝐶𝑀𝑅𝑅 = 20log
!"
!"
=   20log
!"#
!.!"∗!"!!
= 91.54𝑑𝐵
Já para o AD620 o ganho foi tão pequeno que a onda senoidal fosse
completamente deformada, como pode ser visto na Figura 12, mas ainda
conseguimos calcular o CMRR como sendo aproximadamente:
𝐶𝑀𝑅𝑅 = 20log
𝐴𝑑
𝐴𝑐
=   20log
250
4.95 ∗ 10!!
= 134𝑑𝐵
Segundo os datasheets para AD620 temos um CMRR de 130dB para
um ganho de 100 a 1000 e para o TL082 temos um ganho de 80dB, isso pode
ser confirmado, e pudemos verificar uma diferença de duas décadas no ganho
em modo comum do In-amp em relação ao ampop, comprovando a sua
aplicação para evitar a amplificação de ruídos.
Também pudemos verificar com a mesma simulação a tensão de offset
de ambos os ampops, pois verificamos um nível DC de 2.94mV na saída do
TL082 e de 3.9mV na saída do AD620, segundo os seus datasheets os valores
típicos são de 3mV e 7.9mV respectivamente.
Figura 10 – Circuito Simulado para Verificar o CMRR
13

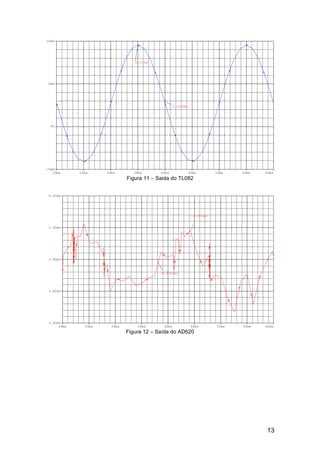

Figura 11 – Saida do TL082
Figura 12 – Saída do AD620
14

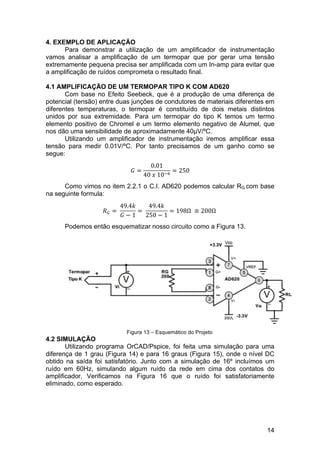

4. EXEMPLO DE APLICAÇÃO
Para demonstrar a utilização de um amplificador de instrumentação
vamos analisar a amplificação de um termopar que por gerar uma tensão
extremamente pequena precisa ser amplificada com um In-amp para evitar que
a amplificação de ruídos comprometa o resultado final.
4.1 AMPLIFICAÇÃO DE UM TERMOPAR TIPO K COM AD620
Com base no Efeito Seebeck, que é a produção de uma diferença de
potencial (tensão) entre duas junções de condutores de materiais diferentes em
diferentes temperaturas, o termopar é constituído de dois metais distintos
unidos por sua extremidade. Para um termopar do tipo K temos um termo
elemento positivo de Chromel e um termo elemento negativo de Alumel, que
nos dão uma sensibilidade de aproximadamente 40µV/ºC.
Utilizando um amplificador de instrumentação iremos amplificar essa
tensão para medir 0.01V/ºC. Por tanto precisamos de um ganho como se
segue:
𝐺 =
0.01
40  𝑥  10!!
= 250
Como vimos no item 2.2.1 o C.I. AD620 podemos calcular RG com base
na seguinte formula:
𝑅! =
49.4𝑘
𝐺 − 1
=
49.4𝑘
250 − 1
= 198Ω   ≅ 200Ω
Podemos então esquematizar nosso circuito como a Figura 13.
Figura 13 – Esquemático do Projeto
4.2 SIMULAÇÃO
Utilizando programa OrCAD/Pspice, foi feita uma simulação para uma
diferença de 1 grau (Figura 14) e para 16 graus (Figura 15), onde o nível DC
obtido na saída foi satisfatório. Junto com a simulação de 16º incluímos um
ruído em 60Hz, simulando algum ruído da rede em cima dos contatos do
amplificador. Verificamos na Figura 16 que o ruído foi satisfatoriamente
eliminado, como esperado.
15
Time
0s 10.0s 20.0s 30.0s 40.0s 50.0s 60.0s 70.0s 80.0s 90.0s 100.0s 110.0s 120.0s 130.0s 140.0s
V(R2:2)
100mV
200mV
300mV
400mV
458mV

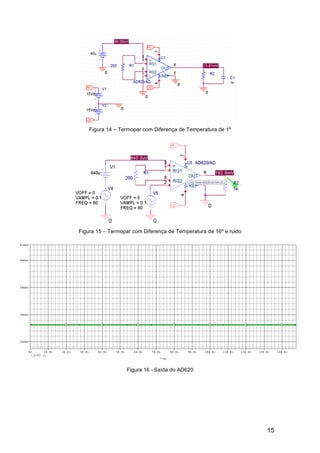

Figura 14 – Termopar com Diferença de Temperatura de 1º
Figura 15 – Termopar com Diferença de Temperatura de 16º e ruido
Figura 16 –Saída do AD620
16

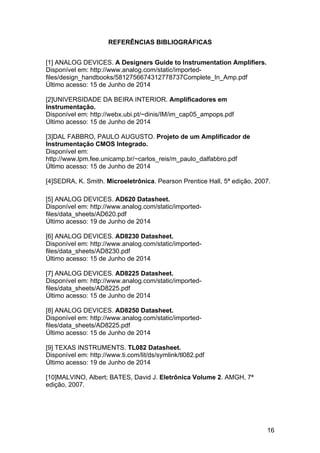

REFERÊNCIAS BIBLIOGRÁFICAS
[1] ANALOG DEVICES. A Designers Guide to Instrumentation Amplifiers.
Disponível em: http://www.analog.com/static/imported-
files/design_handbooks/5812756674312778737Complete_In_Amp.pdf
Último acesso: 15 de Junho de 2014
[2]UNIVERSIDADE DA BEIRA INTERIOR. Amplificadores em
Instrumentação.
Disponível em: http://webx.ubi.pt/~dinis/IM/im_cap05_ampops.pdf
Último acesso: 15 de Junho de 2014
[3]DAL FABBRO, PAULO AUGUSTO. Projeto de um Amplificador de
Instrumentação CMOS Integrado.
Disponível em:
http://www.lpm.fee.unicamp.br/~carlos_reis/m_paulo_dalfabbro.pdf
Último acesso: 15 de Junho de 2014
[4]SEDRA, K. Smith. Microeletrônica. Pearson Prentice Hall, 5ª edição, 2007.
[5] ANALOG DEVICES. AD620 Datasheet.
Disponível em: http://www.analog.com/static/imported-
files/data_sheets/AD620.pdf
Último acesso: 19 de Junho de 2014
[6] ANALOG DEVICES. AD8230 Datasheet.
Disponível em: http://www.analog.com/static/imported-
files/data_sheets/AD8230.pdf
Último acesso: 15 de Junho de 2014
[7] ANALOG DEVICES. AD8225 Datasheet.
Disponível em: http://www.analog.com/static/imported-
files/data_sheets/AD8225.pdf
Último acesso: 15 de Junho de 2014
[8] ANALOG DEVICES. AD8250 Datasheet.
Disponível em: http://www.analog.com/static/imported-
files/data_sheets/AD8225.pdf
Último acesso: 15 de Junho de 2014
[9] TEXAS INSTRUMENTS. TL082 Datasheet.
Disponível em: http://www.ti.com/lit/ds/symlink/tl082.pdf
Último acesso: 19 de Junho de 2014
[10]MALVINO, Albert; BATES, David J. Eletrônica Volume 2. AMGH, 7ª
edição, 2007.

Mais conteúdo relacionado

Mais procurados

Apostila fundamentos de eletrônica senai-[poluidor.blogspot.com]
Apostila fundamentos de eletrônica senai-[poluidor.blogspot.com]Apostila fundamentos de eletrônica senai-[poluidor.blogspot.com]
Apostila fundamentos de eletrônica senai-[poluidor.blogspot.com]
Diego Roberto

Amplificador classe AB
Amplificador classe ABAmplificador classe AB
Amplificador classe AB
André Paiva

Curso de eletrônica basíca
Curso de eletrônica basícaCurso de eletrônica basíca
Curso de eletrônica basíca
antonio rodrigues

Corrente alternada
Corrente alternadaCorrente alternada
Corrente alternada
Palloma Cidrim

3 --retificadores
3 --retificadores3 --retificadores
3 --retificadores
Alexandre Awe

Manutenção & reparo de notebooks
Manutenção & reparo de notebooksManutenção & reparo de notebooks
Manutenção & reparo de notebooks
Fernando Mendes

Livro manutenção de televisores
Livro manutenção de televisoresLivro manutenção de televisores
Livro manutenção de televisores
Monica Loisse

Instalações elétricas industriais_slides_parte_i
Instalações elétricas industriais_slides_parte_iInstalações elétricas industriais_slides_parte_i
Instalações elétricas industriais_slides_parte_i
wagner26

Dispositivos Utilizados em Comandos Elétricos
Dispositivos Utilizados em Comandos ElétricosDispositivos Utilizados em Comandos Elétricos
Dispositivos Utilizados em Comandos Elétricos
Jadson Caetano

Transformador
TransformadorTransformador
Transformador
Gil Portela

Eletrônica industrial transformadores
Eletrônica industrial transformadoresEletrônica industrial transformadores
Eletrônica industrial transformadores
Rodrigo Antonio Tomazeli

Circuitos integrados
Circuitos integradosCircuitos integrados
Circuitos integrados
Joao Pedro Turibio

inversor de frequencia
inversor de frequenciainversor de frequencia
inversor de frequencia
Renato Amorim

Amplificador operacional
Amplificador operacionalAmplificador operacional
Amplificador operacional
Lucelio de Oliveira Lemos

Amplificadores operacionais
Amplificadores operacionaisAmplificadores operacionais
Amplificadores operacionais
GIGLLIARA SEGANTINI DE MENEZES

Eletricidade basica
Eletricidade basicaEletricidade basica
Eletricidade basica
Paulo Roberto

Multimetros
MultimetrosMultimetros
Eletrodinamica corrente eletrica
Eletrodinamica corrente eletricaEletrodinamica corrente eletrica
Eletrodinamica corrente eletrica
Karen Carvalho

Projeto instalações predial sapres projeto instalacoes. pdf
Projeto  instalações predial sapres projeto instalacoes. pdfProjeto  instalações predial sapres projeto instalacoes. pdf
Projeto instalações predial sapres projeto instalacoes. pdf
Ma Dos Anjos Pacheco

Apostila clp - blocos funcionais
Apostila   clp - blocos funcionaisApostila   clp - blocos funcionais
Apostila clp - blocos funcionais
Robisonpardim


Mais procurados (20)

Apostila fundamentos de eletrônica senai-[poluidor.blogspot.com]
Apostila fundamentos de eletrônica senai-[poluidor.blogspot.com]Apostila fundamentos de eletrônica senai-[poluidor.blogspot.com]
Apostila fundamentos de eletrônica senai-[poluidor.blogspot.com]

Amplificador classe AB
Amplificador classe ABAmplificador classe AB
Amplificador classe AB

Curso de eletrônica basíca
Curso de eletrônica basícaCurso de eletrônica basíca
Curso de eletrônica basíca

Corrente alternada
Corrente alternadaCorrente alternada
Corrente alternada

3 --retificadores
3 --retificadores3 --retificadores
3 --retificadores

Manutenção & reparo de notebooks
Manutenção & reparo de notebooksManutenção & reparo de notebooks
Manutenção & reparo de notebooks

Livro manutenção de televisores
Livro manutenção de televisoresLivro manutenção de televisores
Livro manutenção de televisores

Instalações elétricas industriais_slides_parte_i
Instalações elétricas industriais_slides_parte_iInstalações elétricas industriais_slides_parte_i
Instalações elétricas industriais_slides_parte_i

Dispositivos Utilizados em Comandos Elétricos
Dispositivos Utilizados em Comandos ElétricosDispositivos Utilizados em Comandos Elétricos
Dispositivos Utilizados em Comandos Elétricos

Transformador
TransformadorTransformador
Transformador

Eletrônica industrial transformadores
Eletrônica industrial transformadoresEletrônica industrial transformadores
Eletrônica industrial transformadores

Circuitos integrados
Circuitos integradosCircuitos integrados
Circuitos integrados

inversor de frequencia
inversor de frequenciainversor de frequencia
inversor de frequencia

Amplificador operacional
Amplificador operacionalAmplificador operacional
Amplificador operacional

Amplificadores operacionais
Amplificadores operacionaisAmplificadores operacionais
Amplificadores operacionais

Eletricidade basica
Eletricidade basicaEletricidade basica
Eletricidade basica

Multimetros
MultimetrosMultimetros
Multimetros

Eletrodinamica corrente eletrica
Eletrodinamica corrente eletricaEletrodinamica corrente eletrica
Eletrodinamica corrente eletrica

Projeto instalações predial sapres projeto instalacoes. pdf
Projeto  instalações predial sapres projeto instalacoes. pdfProjeto  instalações predial sapres projeto instalacoes. pdf
Projeto instalações predial sapres projeto instalacoes. pdf

Apostila clp - blocos funcionais
Apostila   clp - blocos funcionaisApostila   clp - blocos funcionais
Apostila clp - blocos funcionais


Semelhante a Amplificadores de instrumentacao veronica e andre

Elétrica amplificador operacional - amp-op
Elétrica   amplificador operacional - amp-opElétrica   amplificador operacional - amp-op
Elétrica amplificador operacional - amp-op
TAG EQUIPAMENTOS & SOLUÇÕES LTDA

Amp operacionais PPT
Amp operacionais PPTAmp operacionais PPT
Amp operacionais PPT
Elias Freire Azeredo

Transformadores - Proteção de Equipamentos e Sistemas Elétricos.
Transformadores - Proteção de Equipamentos e Sistemas Elétricos.Transformadores - Proteção de Equipamentos e Sistemas Elétricos.
Transformadores - Proteção de Equipamentos e Sistemas Elétricos.
Fred Pacheco

Paper_AudioAmp
Paper_AudioAmpPaper_AudioAmp
Paper_AudioAmp
João Cunha

Medição de Energia Elétrica - Jornada de Engenharia Elétrica 2015
Medição de Energia Elétrica - Jornada de Engenharia Elétrica 2015Medição de Energia Elétrica - Jornada de Engenharia Elétrica 2015
Medição de Energia Elétrica - Jornada de Engenharia Elétrica 2015
Haroldo Amaral

4 a 20 mili amperes 0 a 10 volts relatorio projeto circuito trabalho
4 a 20 mili amperes 0 a 10 volts relatorio projeto circuito trabalho4 a 20 mili amperes 0 a 10 volts relatorio projeto circuito trabalho
4 a 20 mili amperes 0 a 10 volts relatorio projeto circuito trabalho
Zeca Leite

Amplificador Classe AB - Teoria
Amplificador Classe AB - TeoriaAmplificador Classe AB - Teoria
Amplificador Classe AB - Teoria
André Paiva

Projeto da Fonte de Alimentação Regulada
Projeto da Fonte de Alimentação ReguladaProjeto da Fonte de Alimentação Regulada
Projeto da Fonte de Alimentação Regulada
Ciro Marcus

Sistema veicular geracao_acumulacao_distribuicao_parte2
Sistema veicular geracao_acumulacao_distribuicao_parte2Sistema veicular geracao_acumulacao_distribuicao_parte2
Sistema veicular geracao_acumulacao_distribuicao_parte2
Lauro Vilhena

Normalizacao em-testes-eletricos - vitek
Normalizacao em-testes-eletricos - vitekNormalizacao em-testes-eletricos - vitek
Normalizacao em-testes-eletricos - vitek
eavargas2512

Ge protecao diferencial
Ge protecao diferencialGe protecao diferencial
Ge protecao diferencial
Leonardo Ferreira

SISTEMAS ANALÓGICOS V Filtros Ativos
SISTEMAS ANALÓGICOS V Filtros AtivosSISTEMAS ANALÓGICOS V Filtros Ativos
SISTEMAS ANALÓGICOS V Filtros Ativos
Ciro Marcus

Exercícios Sinalização Automatismos I.pptx
Exercícios Sinalização Automatismos I.pptxExercícios Sinalização Automatismos I.pptx
Exercícios Sinalização Automatismos I.pptx
OctavioSPereira

Adaptador para-medir-indutancias
Adaptador para-medir-indutanciasAdaptador para-medir-indutancias
Adaptador para-medir-indutancias
Walter Mendes

03 ruído em circuitos analógicos
03 ruído em circuitos analógicos03 ruído em circuitos analógicos
03 ruído em circuitos analógicos
Universidade Federal de Santa Catarina

CONVERSOR ANALÓGICO/DIGITAL COM SAMPLE AND HOLDCONVERSOR ANALÓGICO/DIGITAL CO...
CONVERSOR ANALÓGICO/DIGITAL COM SAMPLE AND HOLDCONVERSOR ANALÓGICO/DIGITAL CO...CONVERSOR ANALÓGICO/DIGITAL COM SAMPLE AND HOLDCONVERSOR ANALÓGICO/DIGITAL CO...
CONVERSOR ANALÓGICO/DIGITAL COM SAMPLE AND HOLDCONVERSOR ANALÓGICO/DIGITAL CO...
Ciro Marcus

Circuitos retificadores
Circuitos retificadoresCircuitos retificadores
Circuitos retificadores
pjclima

21 pt6456 (1)
21 pt6456 (1)21 pt6456 (1)
21 pt6456 (1)
Domingo Cordova

Vestimentas conforme nr10
Vestimentas conforme nr10 Vestimentas conforme nr10
Vestimentas conforme nr10
Cosmo Palasio

Liga e desliga com um unico botao
Liga e desliga com um unico botaoLiga e desliga com um unico botao
Liga e desliga com um unico botao
Ademir Santos


Semelhante a Amplificadores de instrumentacao veronica e andre (20)

Elétrica amplificador operacional - amp-op
Elétrica   amplificador operacional - amp-opElétrica   amplificador operacional - amp-op
Elétrica amplificador operacional - amp-op

Amp operacionais PPT
Amp operacionais PPTAmp operacionais PPT
Amp operacionais PPT

Transformadores - Proteção de Equipamentos e Sistemas Elétricos.
Transformadores - Proteção de Equipamentos e Sistemas Elétricos.Transformadores - Proteção de Equipamentos e Sistemas Elétricos.
Transformadores - Proteção de Equipamentos e Sistemas Elétricos.

Paper_AudioAmp
Paper_AudioAmpPaper_AudioAmp
Paper_AudioAmp

Medição de Energia Elétrica - Jornada de Engenharia Elétrica 2015
Medição de Energia Elétrica - Jornada de Engenharia Elétrica 2015Medição de Energia Elétrica - Jornada de Engenharia Elétrica 2015
Medição de Energia Elétrica - Jornada de Engenharia Elétrica 2015

4 a 20 mili amperes 0 a 10 volts relatorio projeto circuito trabalho
4 a 20 mili amperes 0 a 10 volts relatorio projeto circuito trabalho4 a 20 mili amperes 0 a 10 volts relatorio projeto circuito trabalho
4 a 20 mili amperes 0 a 10 volts relatorio projeto circuito trabalho

Amplificador Classe AB - Teoria
Amplificador Classe AB - TeoriaAmplificador Classe AB - Teoria
Amplificador Classe AB - Teoria

Projeto da Fonte de Alimentação Regulada
Projeto da Fonte de Alimentação ReguladaProjeto da Fonte de Alimentação Regulada
Projeto da Fonte de Alimentação Regulada

Sistema veicular geracao_acumulacao_distribuicao_parte2
Sistema veicular geracao_acumulacao_distribuicao_parte2Sistema veicular geracao_acumulacao_distribuicao_parte2
Sistema veicular geracao_acumulacao_distribuicao_parte2

Normalizacao em-testes-eletricos - vitek
Normalizacao em-testes-eletricos - vitekNormalizacao em-testes-eletricos - vitek
Normalizacao em-testes-eletricos - vitek

Ge protecao diferencial
Ge protecao diferencialGe protecao diferencial
Ge protecao diferencial

SISTEMAS ANALÓGICOS V Filtros Ativos
SISTEMAS ANALÓGICOS V Filtros AtivosSISTEMAS ANALÓGICOS V Filtros Ativos
SISTEMAS ANALÓGICOS V Filtros Ativos

Exercícios Sinalização Automatismos I.pptx
Exercícios Sinalização Automatismos I.pptxExercícios Sinalização Automatismos I.pptx
Exercícios Sinalização Automatismos I.pptx

Adaptador para-medir-indutancias
Adaptador para-medir-indutanciasAdaptador para-medir-indutancias
Adaptador para-medir-indutancias

03 ruído em circuitos analógicos
03 ruído em circuitos analógicos03 ruído em circuitos analógicos
03 ruído em circuitos analógicos

CONVERSOR ANALÓGICO/DIGITAL COM SAMPLE AND HOLDCONVERSOR ANALÓGICO/DIGITAL CO...
CONVERSOR ANALÓGICO/DIGITAL COM SAMPLE AND HOLDCONVERSOR ANALÓGICO/DIGITAL CO...CONVERSOR ANALÓGICO/DIGITAL COM SAMPLE AND HOLDCONVERSOR ANALÓGICO/DIGITAL CO...
CONVERSOR ANALÓGICO/DIGITAL COM SAMPLE AND HOLDCONVERSOR ANALÓGICO/DIGITAL CO...

Circuitos retificadores
Circuitos retificadoresCircuitos retificadores
Circuitos retificadores

21 pt6456 (1)
21 pt6456 (1)21 pt6456 (1)
21 pt6456 (1)

Vestimentas conforme nr10
Vestimentas conforme nr10 Vestimentas conforme nr10
Vestimentas conforme nr10

Liga e desliga com um unico botao
Liga e desliga com um unico botaoLiga e desliga com um unico botao
Liga e desliga com um unico botao


Último

Terraplenagem e Pavimentação um Curso Pratico
Terraplenagem e Pavimentação um Curso PraticoTerraplenagem e Pavimentação um Curso Pratico
Terraplenagem e Pavimentação um Curso Pratico
Vias & Rodovias

Matemática ApliDSDSDSDSDSDSDSDDScada.pdf
Matemática ApliDSDSDSDSDSDSDSDDScada.pdfMatemática ApliDSDSDSDSDSDSDSDDScada.pdf
Matemática ApliDSDSDSDSDSDSDSDDScada.pdf
paulojose96

Treinamento ergonomia para setores administrativos
Treinamento ergonomia para setores administrativosTreinamento ergonomia para setores administrativos
Treinamento ergonomia para setores administrativos
anacaroline255491

Terraplanagem e Pavimentação parte 3 um cursso pratico
Terraplanagem e Pavimentação parte 3 um cursso praticoTerraplanagem e Pavimentação parte 3 um cursso pratico
Terraplanagem e Pavimentação parte 3 um cursso pratico
Vias & Rodovias

Purificador Grau D Ar Respirável para Espaços Confinados.pdf
Purificador Grau D Ar Respirável para Espaços Confinados.pdfPurificador Grau D Ar Respirável para Espaços Confinados.pdf
Purificador Grau D Ar Respirável para Espaços Confinados.pdf
Claudinei Machado

Apostila M1002-2 BR - Parker - Eletropneumática.pdf
Apostila M1002-2 BR - Parker - Eletropneumática.pdfApostila M1002-2 BR - Parker - Eletropneumática.pdf
Apostila M1002-2 BR - Parker - Eletropneumática.pdf
Elpidiotapejara

Terraplanagem e Pavimentação parte 2 um curso pratico
Terraplanagem e Pavimentação parte 2 um curso praticoTerraplanagem e Pavimentação parte 2 um curso pratico
Terraplanagem e Pavimentação parte 2 um curso pratico
Vias & Rodovias

matematica.DSDSDSDSDSDSDSDSDDSDSDDSDSpdf
matematica.DSDSDSDSDSDSDSDSDDSDSDDSDSpdfmatematica.DSDSDSDSDSDSDSDSDDSDSDDSDSpdf
matematica.DSDSDSDSDSDSDSDSDDSDSDDSDSpdf
paulojose96

Concreto_atualização_descobertas_100.pptx
Concreto_atualização_descobertas_100.pptxConcreto_atualização_descobertas_100.pptx
Concreto_atualização_descobertas_100.pptx
BuscaApto


Último (9)

Terraplenagem e Pavimentação um Curso Pratico
Terraplenagem e Pavimentação um Curso PraticoTerraplenagem e Pavimentação um Curso Pratico
Terraplenagem e Pavimentação um Curso Pratico

Matemática ApliDSDSDSDSDSDSDSDDScada.pdf
Matemática ApliDSDSDSDSDSDSDSDDScada.pdfMatemática ApliDSDSDSDSDSDSDSDDScada.pdf
Matemática ApliDSDSDSDSDSDSDSDDScada.pdf

Treinamento ergonomia para setores administrativos
Treinamento ergonomia para setores administrativosTreinamento ergonomia para setores administrativos
Treinamento ergonomia para setores administrativos

Terraplanagem e Pavimentação parte 3 um cursso pratico
Terraplanagem e Pavimentação parte 3 um cursso praticoTerraplanagem e Pavimentação parte 3 um cursso pratico
Terraplanagem e Pavimentação parte 3 um cursso pratico

Purificador Grau D Ar Respirável para Espaços Confinados.pdf
Purificador Grau D Ar Respirável para Espaços Confinados.pdfPurificador Grau D Ar Respirável para Espaços Confinados.pdf
Purificador Grau D Ar Respirável para Espaços Confinados.pdf

Apostila M1002-2 BR - Parker - Eletropneumática.pdf
Apostila M1002-2 BR - Parker - Eletropneumática.pdfApostila M1002-2 BR - Parker - Eletropneumática.pdf
Apostila M1002-2 BR - Parker - Eletropneumática.pdf

Terraplanagem e Pavimentação parte 2 um curso pratico
Terraplanagem e Pavimentação parte 2 um curso praticoTerraplanagem e Pavimentação parte 2 um curso pratico
Terraplanagem e Pavimentação parte 2 um curso pratico

matematica.DSDSDSDSDSDSDSDSDDSDSDDSDSpdf
matematica.DSDSDSDSDSDSDSDSDDSDSDDSDSpdfmatematica.DSDSDSDSDSDSDSDSDDSDSDDSDSpdf
matematica.DSDSDSDSDSDSDSDSDDSDSDDSDSpdf

Concreto_atualização_descobertas_100.pptx
Concreto_atualização_descobertas_100.pptxConcreto_atualização_descobertas_100.pptx
Concreto_atualização_descobertas_100.pptx


Amplificadores de instrumentacao veronica e andre

  • 1. UNIVERSIDADE DO ESTADO DE SANTA CATARINA – UDESC CENTRO DE CIÊNCIAS TECNOLÓGICAS – CCT DEPARTAMENTO DE ENGENHARIA ELÉTRICA – DEE ANDRÉ RAMOS MARCINICHEN VERÔNICA MARIN AMPLIFICADORES DE INSTRUMENTAÇÃO JOINVILLE, SC 2014
  • 2. 2 ANDRÉ RAMOS MARCINICHEN VERÔNICA MARIN AMPLIFICADORES DE INSTRUMENTAÇÃO Trabalho de Eletrônica 2 apresentado ao curso de Engenharia Elétrica do Centro Ciências Tecnológicas na Universidade do Estado de Santa Catarina. Orientador: Prof. Dr. Eng.º Volney Coelho Vicente JOINVILLE, SC 2014
  • 3. 3 SUMÁRIO 1. INTRODUÇÃO ................................................................................................4   2. AMPLIFICADOR DE INSTRUMENTAÇÃO....................................................5   2.1 DESCRIÇÃO  .............................................................................................................  5   2.1.1 Equação Característica  ............................................................................................  5   2.1.2 Rejeição de Modo Comum (CMRR)  ......................................................................  6   2.2 AMPLIFICADORES DE INSTRUMENTAÇÃO INTEGRADOS  .............................  7   2.2.1 Exemplo de In-Amp de Baixo Custo: AD620  ........................................................  7   2.2.2 Exemplo de In-Amp de Auto-Zero: AD8230  .........................................................  8   2.2.3 Exemplo de In-Amp de Ganho Fixo: AD8225  ......................................................  9   2.2.4 Exemplo de In-Amp de Ganho Programável: AD8250  .......................................  9   2.3 APLICAÇÕES  .........................................................................................................  10   2.3.1 Instrumentação Médica  ..........................................................................................  10   2.3.2 Amplificação de Audio  ............................................................................................  10   2.3.3 Aplicações em Video  ..............................................................................................  10   3. ESPECIFICAÇÕES DO AD620 ....................................................................11   3.1 SLEWRATE  .............................................................................................................  11   3.2 CMRR E TENSÃO DE OFFSET  ............................................................................  12   4. EXEMPLO DE APLICAÇÃO.........................................................................14   4.1 AMPLIFICAÇÃO DE UM TERMOPAR TIPO K COM AD620  ..............................  14   4.2 SIMULAÇÃO  ...........................................................................................................  14   REFERÊNCIAS BIBLIOGRÁFICAS.................................................................16
  • 4. 4 1. INTRODUÇÃO Amplificador operacional(Ampop) basicamente é um componente que permite um ganho para um sinal e com ele existem muitas aplicações possíveis. Uma das utilizações do ampop é no Ampop de Instrumentação, este basicamente é um arranjo de ampops e resistores que permite facilmente variar o ganho do circuito, sem precisar usar um valor muito elevado para os resistores. Um circuito integrado(CI) é um componente composto por semicondutores, que miniaturiza um circuito eletrônico. Existem vários de CIs de ampops e também existem alguns modelos para Ampop de Instrumentação. Um exemplo de CI para instrumentação é o AD620 e com ele será criado circuito que permite aumentar o ganho de um sinal vindo de um termopar, também será feito uma simulação para ver o ganho deste.
  • 5. 5 2. AMPLIFICADOR DE INSTRUMENTAÇÃO Neste capítulo iremos mostrar os conceitos básicos de um amplificador de instrumentação, algumas aplicações e os principais CIs e os seus propósitos. 2.1 DESCRIÇÃO O Amplificador de Instrumentação(In-amp) é um circuito eletrônico que basicamente elimina a necessidade do casamento de impedância com a resistência de entrada. Na pratica é muito útil devido a maior proximidade com a idealidade e praticidade para com a variação do ganho, utilizando-se um potenciômetro. O In-amp é um ótimo circuito de amplificação para sinais de sensores. As principais características de um amplificador de instrumentação são: 1) Elevada impedância de entrada. 2) Controle do ganho através de uma única resistência. 3) Elevado ganho. 4) Elevada Rejeição de Modo Comum. (CMRR) 5) Perfeita simetria entre as entradas inversora e não inversora. Na Figura 1 podemos facilmente perceber que um amplificador de instrumentação possui dois estágios, sendo: 1) Estágio de entrada: Dois amplificadores em montagem não inversora. 2) Estágio de saída: Um amplificador diferencial. Figura 1 – Esquemático Típico de um Amplificador de Instrumentação 2.1.1 Equação Característica Para calcular a equação característica vamos definir: 1) 𝑉! ∗ → 𝑆𝑎í𝑑𝑎  𝑑𝑜  𝑝𝑟𝑖𝑚𝑒𝑖𝑟𝑜  𝑎𝑚𝑝𝑙𝑖𝑓𝑖𝑐𝑎𝑑𝑜𝑟 2) 𝑉! ∗ → 𝑆𝑎í𝑑𝑎  𝑑𝑜  𝑠𝑒𝑔𝑢𝑛𝑑𝑜  𝑎𝑚𝑝𝑙𝑖𝑓𝑖𝑐𝑎𝑑𝑜𝑟 3) 𝑉! → 𝐸𝑡𝑟𝑎𝑑𝑎  𝑛ã𝑜  𝑖𝑛𝑣𝑒𝑟𝑠𝑜𝑟𝑎  𝑑𝑜  𝑡𝑒𝑟𝑐𝑒𝑖𝑟𝑜  𝑎𝑚𝑝𝑙𝑖𝑓𝑖𝑐𝑎𝑑𝑜𝑟
  • 6. 6 Olhando o segundo estágio: 𝑉! ∗ −   𝑉! 𝑅! =   𝑉! 𝑅! 𝑉! ∗ =   𝑉!   𝑅! 𝑅! + 1 𝑉! =   𝑉! ∗   𝑅! 𝑅! + 𝑅! 𝑉! ∗ + 𝑉! 𝑅! +   𝑉! + 𝑉! 𝑅! = 0 −𝑉! ∗ 𝑅! 𝑅! +   𝑉! 𝑅! + 𝑅! 𝑅! = 𝑉! −𝑉! ∗ 𝑅! 𝑅! +   𝑉! ∗   𝑅! 𝑅! = 𝑉! 𝑉! =   𝑅! 𝑅! (𝑉! ∗ − 𝑉! ∗ )   E para o primeiro estágio: 𝑉! ∗ − 𝑉! 𝑅! = 𝑉! − 𝑉! 𝑅! 𝑉! ∗ = 𝑅! 𝑅!   𝑉! − 𝑉! +   𝑉! 𝑉! ∗ − 𝑉! 𝑅!  = 𝑉! − 𝑉! 𝑅! 𝑉! ∗ = 𝑅! 𝑅!   𝑉! − 𝑉! +   𝑉! 𝑉! ∗ − 𝑉! ∗ =  (𝑉! − 𝑉!) 2𝑅! 𝑅! + 1 Por tanto, temos a equação final: 𝑉! =  (𝑉! − 𝑉!) 𝑅! 𝑅! 2𝑅! 𝑅! + 1 2.1.2 Rejeição de Modo Comum (CMRR) O primeiro estágio apresenta altas impedâncias casadas, que são conferidas pelos dois amplificadores. Quando um sinal de entrada vid é aplicado entre as entradas do circuito, a tensão vid é imposta sobre a resistência RG e portanto passa para o segundo estágio com um ganho dado pelo fator 1+2(R1/RG). Já para sinais de modo comum as tensões nas extremidades de RG serão iguais e não haverá corrente fluindo por RG. Portanto, os ampops disponibilizarão para o segundo estágio o sinal de entrada de modo comum com ganho unitário, cabe então ao segundo estágio rejeitar esse sinal, passando para a saída somente os sinais de modo diferencial.
  • 7. 7 2.2 AMPLIFICADORES DE INSTRUMENTAÇÃO INTEGRADOS O projeto clássico de amplificador de instrumentação (Figura 1) pode ser integrado em um chip com todos esses componentes, exceto, geralmente, RG, que será usado para controlar o ganho de tensão do amplificador. Esses amplificadores de instrumentação monolíticos têm tipicamente um ganho de tensão entre 1 a 1000, um CMRR maior do que 100dB, uma impedância de entrada maior que 100MΩ, uma tensão de offset menor do que 0,1mV, uma deriva menor do que 0,5VµV/ºC entre outros parâmetros. Existem diversos modelos de CIs, com variadas características. Na Figura 2 podemos ver uma tabela simplificada das principais características de alguns dos modernos In-amp da Analog Devices. Figura 2 – Resumo dos Principais Modelos de In-Amps Em sequencia explicaremos o funcionamento mais a fundo e as aplicações de alguns dos principais modelos. 2.2.1 Exemplo de In-Amp de Baixo Custo: AD620 O AD620 é um In-amp monolítico de baixo custo e alta precisão. Ele requer apenas um resistor externo para setar um ganho entre 1 e 1000. Na Figura 3 podemos ver um esquema simplificado do AD620, de onde faremos algumas análises sobre a operação deste In-amp.
  • 8. 8 Figura 3 – Esquemático Simplificado do AD620 Os transistores de entrada (Q1 e Q2) formam um par diferencial bipolar de entrada, para uma alta precisão e ainda sim, oferece 10x menos corrente de polarização, devido ao processamento em superbeta. O feedback entre os loops Q1-A1-R1 e Q2-A2-R2 fazem com que a corrente de coletor de Q1 e Q2 sejam constantes e consequentemente se tem uma diferença de potencial no RG. Isso cria um ganho diferencial entre as entradas e as saídas de A1/A2. O subtrator unitário A3 remove qualquer sinal de modo-comum, gerando um sinal simples, referenciado ao pino REF. Como R1 e R2 tem um valor de 24.7kΩ nós temos a seguinte equação para definir o RG em função do ganho desejado: 𝐺 =   49.4𝑘 𝑅! + 1 𝑅! =   49.4𝑘 𝐺 − 1 2.2.2 Exemplo de In-Amp de Auto-Zero: AD8230 O AD8230 é um In-amp de precisão de auto-zero, ou seja, ele cancela o offset e drift dinamicamente, reduzindo o offset de tensão de um nível de 20µV e o drift para 50nV/ºC. Outra vantagem do auto-zero é a redução do ruído em baixas frequências. A amostragem do sinal é controlada por um oscilador de 6kHz interno ao chip. O ganho do AD8230 é calculado através de dois resistores (RG e RF) através da seguinte equação: 𝐺 = 2 1 +   𝑅! 𝑅! A relação entre esses resistores e o resistor da carga (RL) para garantir o funcionamento do ampop deve ser: 𝑅!|| 𝑅! + 𝑅! >  2𝑘Ω
  • 9. 9 2.2.3 Exemplo de In-Amp de Ganho Fixo: AD8225 O AD8225 é um In-amp com um ganho fixo de 5, o que permite melhores performances. A performance de CMRR do AD8225 permite a rejeição dos ruídos provocados por equipamentos industriais, equipamentos médicos e equipamentos de alta potência. Baixas correntes de polarização combinadas com um alto slewrate (5V/µs) tornam o AD8225 ótimo para aplicações multiplexadas. Figura 4 – Esquemático do AD8225 2.2.4 Exemplo de In-Amp de Ganho Programável: AD8250 O AD8250 tem um ganho programável de 1, 2, 5 ou 10, conforme a tabela verdade da Figura 5. Um esquemático simplificado pode ser visto na Figura 6. Figura 5 – Tabela Verdade do AD8250 Figura 6 – Esquema Simplificado do AD8250
  • 10. 10 2.3 APLICAÇÕES 2.3.1 Instrumentação Médica In-amp é amplamente utilizado em equipamentos médicos, como eletrocardiogramas e eletroencefalogramas, medidores de pressão sanguínea e desfibriladores. Figura 7 – Exemplo de Aplicação Médica com AD620 e AD705 2.3.2 Amplificação de Audio Devido a alta rejeição de modo comum o In-amp é usado em aplicações de áudio para extrair um sinal pequeno de um ambiente barulhento, e para minimizar offsets e ruídos devido a loops de terra (dois componentes aterrados apresentando uma pequena diferença de tensão). 2.3.3 Aplicações em Video High-speed In-amp é utilizado em diversos sistemas de vídeo para amplificar ou processar sinais em alta frequência.
  • 11. 11 3. ESPECIFICAÇÕES DO AD620 Neste capitulo iremos simular algumas não linearidades e especificações do AD620 e discorrer sobre suas vantagens e desvantagens com relação a um amplificador operacional. 3.1 SLEWRATE Segundo o datasheet do AD620 temos um slewrate típico de 1.2V/µs. Para verificar essa informação simulamos uma onda quadrada na entrada de um AD620 com ganho 2, essa configuração pode ser vista na Figura 8. Medimos então a saída (na Figura 9) e verificamos que foram necessários 8.8µs para a saída chegar em 10V, ou seja, um slewrate de 1.14V/µs condizente com o datasheet. Esse valor é melhor do que o do 741, que é 0.5V/µs, mas ainda não é um valor que caracterizaria uma resposta rápida, então devemos tomar cuidado ao utilizar esse In-amp em altas frequências. Figura 8 – Circuito Simulado para a Medição do Slewrate Figura 9 – Entrada e Saída do Circuito
  • 12. 12 3.2 CMRR E TENSÃO DE OFFSET Como eliminar o ganho de modo comum é a principal vantagem do In- amp, vamos então simular um circuito operando em modo comum e comparar a resposta do AD620 com a do TL082, um amplificador operacional comum, esse circuito pode ser verificado na Figura 10. A resposta do TL082 foi verificada na Figura 11, e com ela podemos calcular o CMRR da seguinte equação: 𝐶𝑀𝑅𝑅 = 20log !" !" =  20log !"# !.!"∗!"!! = 91.54𝑑𝐵 Já para o AD620 o ganho foi tão pequeno que a onda senoidal fosse completamente deformada, como pode ser visto na Figura 12, mas ainda conseguimos calcular o CMRR como sendo aproximadamente: 𝐶𝑀𝑅𝑅 = 20log 𝐴𝑑 𝐴𝑐 =  20log 250 4.95 ∗ 10!! = 134𝑑𝐵 Segundo os datasheets para AD620 temos um CMRR de 130dB para um ganho de 100 a 1000 e para o TL082 temos um ganho de 80dB, isso pode ser confirmado, e pudemos verificar uma diferença de duas décadas no ganho em modo comum do In-amp em relação ao ampop, comprovando a sua aplicação para evitar a amplificação de ruídos. Também pudemos verificar com a mesma simulação a tensão de offset de ambos os ampops, pois verificamos um nível DC de 2.94mV na saída do TL082 e de 3.9mV na saída do AD620, segundo os seus datasheets os valores típicos são de 3mV e 7.9mV respectivamente. Figura 10 – Circuito Simulado para Verificar o CMRR
  • 13. 13 Figura 11 – Saida do TL082 Figura 12 – Saída do AD620
  • 14. 14 4. EXEMPLO DE APLICAÇÃO Para demonstrar a utilização de um amplificador de instrumentação vamos analisar a amplificação de um termopar que por gerar uma tensão extremamente pequena precisa ser amplificada com um In-amp para evitar que a amplificação de ruídos comprometa o resultado final. 4.1 AMPLIFICAÇÃO DE UM TERMOPAR TIPO K COM AD620 Com base no Efeito Seebeck, que é a produção de uma diferença de potencial (tensão) entre duas junções de condutores de materiais diferentes em diferentes temperaturas, o termopar é constituído de dois metais distintos unidos por sua extremidade. Para um termopar do tipo K temos um termo elemento positivo de Chromel e um termo elemento negativo de Alumel, que nos dão uma sensibilidade de aproximadamente 40µV/ºC. Utilizando um amplificador de instrumentação iremos amplificar essa tensão para medir 0.01V/ºC. Por tanto precisamos de um ganho como se segue: 𝐺 = 0.01 40  𝑥  10!! = 250 Como vimos no item 2.2.1 o C.I. AD620 podemos calcular RG com base na seguinte formula: 𝑅! =   49.4𝑘 𝐺 − 1 =   49.4𝑘 250 − 1 = 198Ω   ≅ 200Ω   Podemos então esquematizar nosso circuito como a Figura 13. Figura 13 – Esquemático do Projeto 4.2 SIMULAÇÃO Utilizando programa OrCAD/Pspice, foi feita uma simulação para uma diferença de 1 grau (Figura 14) e para 16 graus (Figura 15), onde o nível DC obtido na saída foi satisfatório. Junto com a simulação de 16º incluímos um ruído em 60Hz, simulando algum ruído da rede em cima dos contatos do amplificador. Verificamos na Figura 16 que o ruído foi satisfatoriamente eliminado, como esperado.
  • 15. 15 Time 0s 10.0s 20.0s 30.0s 40.0s 50.0s 60.0s 70.0s 80.0s 90.0s 100.0s 110.0s 120.0s 130.0s 140.0s V(R2:2) 100mV 200mV 300mV 400mV 458mV Figura 14 – Termopar com Diferença de Temperatura de 1º Figura 15 – Termopar com Diferença de Temperatura de 16º e ruido Figura 16 –Saída do AD620
  • 16. 16 REFERÊNCIAS BIBLIOGRÁFICAS [1] ANALOG DEVICES. A Designers Guide to Instrumentation Amplifiers. Disponível em: http://www.analog.com/static/imported- files/design_handbooks/5812756674312778737Complete_In_Amp.pdf Último acesso: 15 de Junho de 2014 [2]UNIVERSIDADE DA BEIRA INTERIOR. Amplificadores em Instrumentação. Disponível em: http://webx.ubi.pt/~dinis/IM/im_cap05_ampops.pdf Último acesso: 15 de Junho de 2014 [3]DAL FABBRO, PAULO AUGUSTO. Projeto de um Amplificador de Instrumentação CMOS Integrado. Disponível em: http://www.lpm.fee.unicamp.br/~carlos_reis/m_paulo_dalfabbro.pdf Último acesso: 15 de Junho de 2014 [4]SEDRA, K. Smith. Microeletrônica. Pearson Prentice Hall, 5ª edição, 2007. [5] ANALOG DEVICES. AD620 Datasheet. Disponível em: http://www.analog.com/static/imported- files/data_sheets/AD620.pdf Último acesso: 19 de Junho de 2014 [6] ANALOG DEVICES. AD8230 Datasheet. Disponível em: http://www.analog.com/static/imported- files/data_sheets/AD8230.pdf Último acesso: 15 de Junho de 2014 [7] ANALOG DEVICES. AD8225 Datasheet. Disponível em: http://www.analog.com/static/imported- files/data_sheets/AD8225.pdf Último acesso: 15 de Junho de 2014 [8] ANALOG DEVICES. AD8250 Datasheet. Disponível em: http://www.analog.com/static/imported- files/data_sheets/AD8225.pdf Último acesso: 15 de Junho de 2014 [9] TEXAS INSTRUMENTS. TL082 Datasheet. Disponível em: http://www.ti.com/lit/ds/symlink/tl082.pdf Último acesso: 19 de Junho de 2014 [10]MALVINO, Albert; BATES, David J. Eletrônica Volume 2. AMGH, 7ª edição, 2007.
