O documento apresenta exercícios sobre portas lógicas básicas e derivadas. Ele inclui: 1) conversões entre sistemas binário e hexadecimal; 2) completar tabelas da verdade; 3) construir circuitos lógicos; 4) exemplos do Teorema de De Morgan; 5) preencher tabela de segmentos de display; 6) porta lógica XOU; 7) construir portas lógicas usando apenas portas NE e inversora.

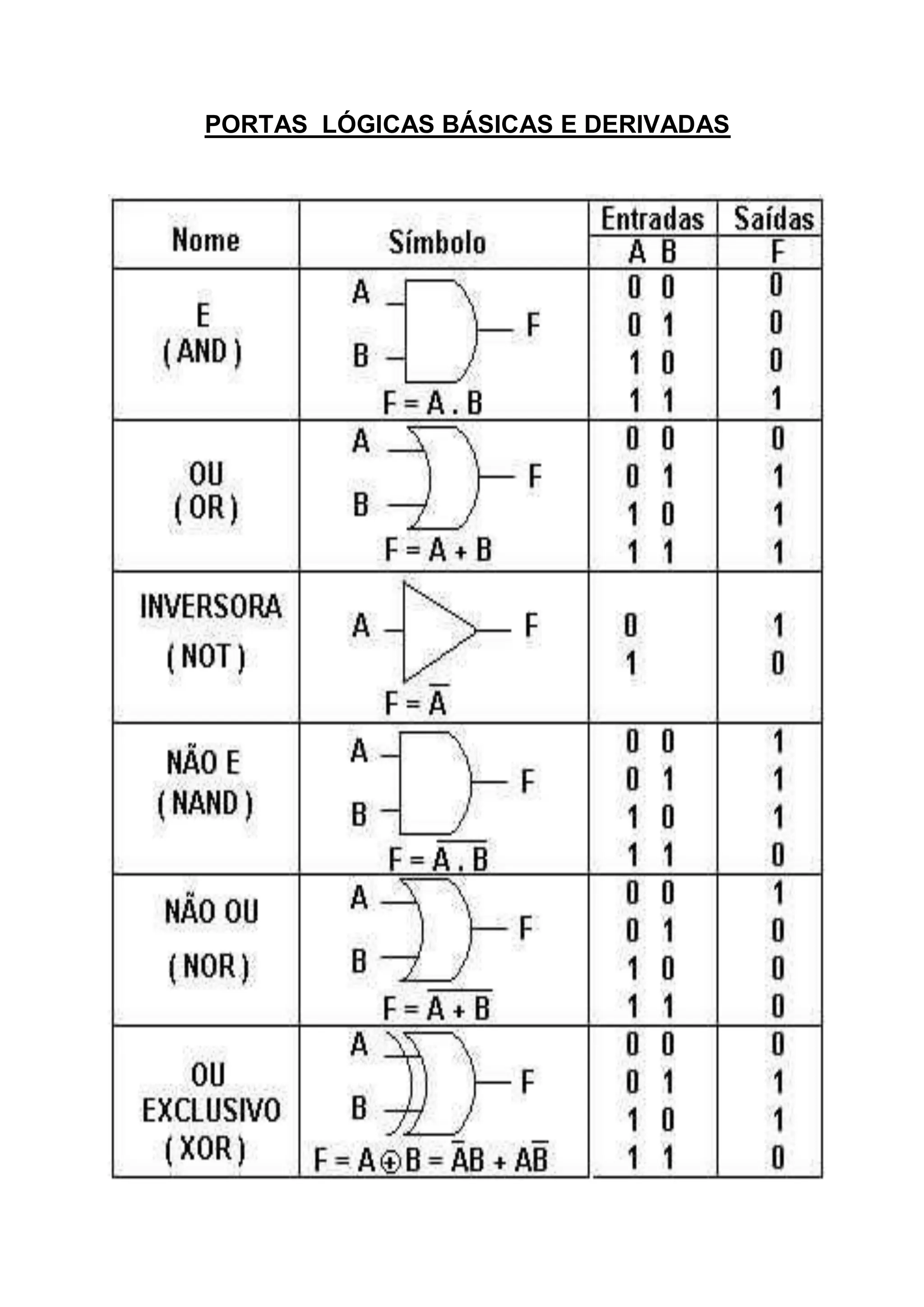

1. PORTAS LÓGICAS BÁSICAS E DERIVADAS

2. Bateria de exercícios EDT-1 Profª Mirian

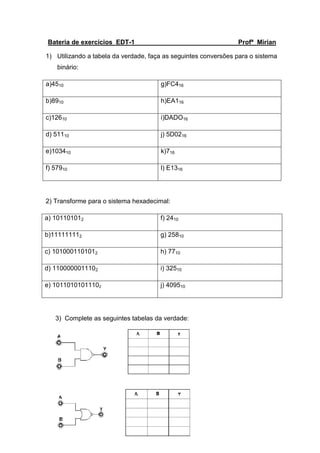

1) Utilizando a tabela da verdade, faça as seguintes conversões para o sistema
binário:
a)4510 g)FC416
b)8910 h)EA116
c)12610 i)DADO16
d) 51110 j) 5D0216
e)103410 k)716
f) 57910 l) E1316
2) Transforme para o sistema hexadecimal:
a) 101101012 f) 2410
b)111111112 g) 25810
c) 1010001101012 h) 7710
d) 1100000011102 i) 32510
e) 10110101011102 j) 409510
3) Complete as seguintes tabelas da verdade:

3. 4) Construa os circuitos abaixo:
a)
b)
c)
d)
5) Procure três exemplos que comprovem o Teorema D’ Morgan, faça o circuito e a função lógica.
6) Observe o display de sete segmentos , complete a tabela abaixo com os segmentos que estarão habilitados:
7) Construa a tabela da verdade, símbolo e a função lógica da porta XOU.
8) Utilizando apenas as portar NAO E e Inversora , crie :
a) Uma Porta E , com duas entradas;
b) Umas Porta Ou , com duas entradas;
c) Umas Porta Inversora (apenas porta NE);
DIGITO
a
B
c
d
e
f
g
ZERO
X
X
X
X
X
X
DOIS
CINCO
TRES
OITO
SEIS
LETRA E
LETRA F
LETRA A
