O documento discute eletromagnetismo e descreve como campos magnéticos são gerados por correntes elétricas. Ele explica a regra da mão direita para determinar a direção do campo magnético ao redor de um condutor e como as espiras de uma bobina criam um campo magnético combinado mais forte. Também cobre como determinar a polaridade e intensidade do campo magnético de uma bobina e define um eletroímã.

1. Eletricidade Geral
Capítulo 13
Técnico em Automação Industrial

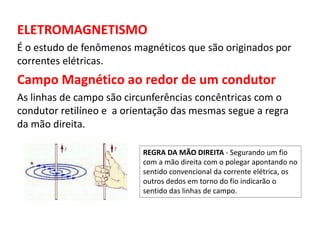

2. ELETROMAGNETISMO
É o estudo de fenômenos magnéticos que são originados por
correntes elétricas.
Campo Magnético ao redor de um condutor
As linhas de campo são circunferências concêntricas com o
condutor retilíneo e a orientação das mesmas segue a regra
da mão direita.
REGRA DA MÃO DIREITA - Segurando um fio
com a mão direita com o polegar apontando no
sentido convencional da corrente elétrica, os
outros dedos em torno do fio indicarão o
sentido das linhas de campo.

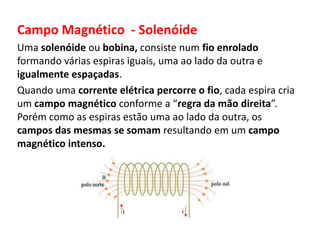

3. Campo Magnético - Solenóide
Uma solenóide ou bobina, consiste num fio enrolado
formando várias espiras iguais, uma ao lado da outra e
igualmente espaçadas.
Quando uma corrente elétrica percorre o fio, cada espira cria
um campo magnético conforme a “regra da mão direita”.
Porém como as espiras estão uma ao lado da outra, os
campos das mesmas se somam resultando em um campo
magnético intenso.

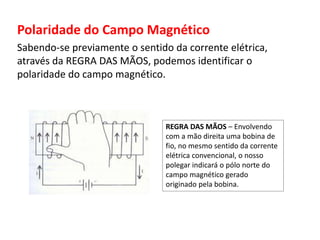

4. Polaridade do Campo Magnético
Sabendo-se previamente o sentido da corrente elétrica,
através da REGRA DAS MÃOS, podemos identificar o
polaridade do campo magnético.
REGRA DAS MÃOS – Envolvendo
com a mão direita uma bobina de
fio, no mesmo sentido da corrente
elétrica convencional, o nosso
polegar indicará o pólo norte do
campo magnético gerado
originado pela bobina.

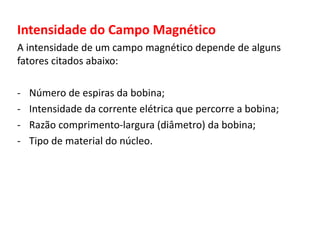

5. Intensidade do Campo Magnético
A intensidade de um campo magnético depende de alguns
fatores citados abaixo:
- Número de espiras da bobina;
- Intensidade da corrente elétrica que percorre a bobina;
- Razão comprimento-largura (diâmetro) da bobina;
- Tipo de material do núcleo.

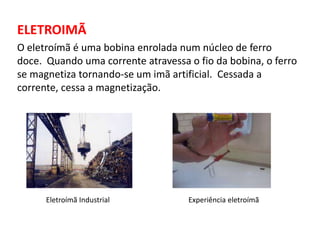

6. ELETROIMÃ
O eletroímã é uma bobina enrolada num núcleo de ferro
doce. Quando uma corrente atravessa o fio da bobina, o ferro
se magnetiza tornando-se um imã artificial. Cessada a
corrente, cessa a magnetização.
Eletroímã Industrial Experiência eletroímã
