O documento apresenta uma visão geral sobre elementos de fixação em projetos mecânicos, destacando a importância de escolher o elemento adequado para unir peças, como parafusos, porcas e rebites. A seleção correta influencia a resistência e a funcionalidade do conjunto mecânico, evitando falhas e desperdícios. Além disso, aborda os tipos deuniões mobil e permanente, ressaltando a necessidade de cuidado ao selecionar elementos de fixação.

1. MEIOS DE FIXAÇÃO
ELEMENTOS DE
MÁQUINA

2. Um projeto de máquina surge
sempre para satisfazer uma
necessidade, seja ela industrial,
comercial, para lazer, etc. Nasce da
habilidade de alguém ou de um grupo
de pessoas “transformar” uma idéia
em um projeto de um mecanismo que
se destina a executar uma tarefa
qualquer.
INTRODUÇÃO

3. A partir dai segue-se o estudo
detalhado de suas partes, a forma
como
serão montadas, tamanho e
localização das partes componentes
tais como
engrenagens, parafusos, molas, cames,
etc.. Este processo passa por várias
revisões onde melhores idéias
substituem as iniciais até que se
escolhe a que

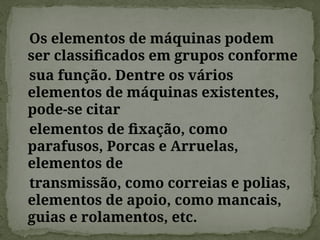

4. Os elementos de máquinas podem
ser classificados em grupos conforme
sua função. Dentre os vários
elementos de máquinas existentes,
pode-se citar
elementos de fixação, como
parafusos, Porcas e Arruelas,
elementos de
transmissão, como correias e polias,
elementos de apoio, como mancais,
guias e rolamentos, etc.

5. Existem algumas características ou
considerações que influenciam a
seleção de um elemento de maquina.
Resistência, confiabilidade, utilidade,
custo e
peso são alguns exemplos disto.
A partir do exposto pode-se perceber
que a escolha e o dimensionamento
dos elementos de maquina exige do
projetista alguns conhecimentos
básicos:

6. No projeto de um componente de
maquina ou de uma estrutura, existe a
necessidade de determinarmos as
dimensões necessárias, para que o
componente
possa suportar as solicitações.
O dimensionamento entende a
determinação das dimensões de um
elemento
de maquina de tal forma que ele possa
resistir e garantir o bom funcionamento
da
peca ou equipamento durante o trabalho.
Para tanto, e necessário o conhecimento

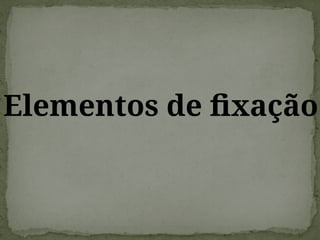

7. Elementos de fixação

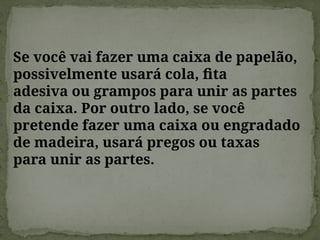

8. Se você vai fazer uma caixa de papelão,
possivelmente usará cola, fita
adesiva ou grampos para unir as partes
da caixa. Por outro lado, se você
pretende fazer uma caixa ou engradado
de madeira, usará pregos ou taxas
para unir as partes.

9. Na mecânica é muito comum a
necessidade
de unir peças como chapas,
perfis e barras. Qualquer construção,
por
mais simples que seja, exige união de
peças entre si.

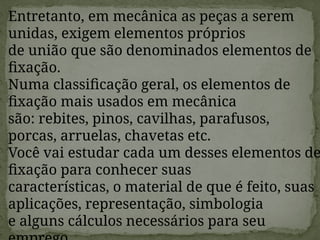

10. Entretanto, em mecânica as peças a serem
unidas, exigem elementos próprios
de união que são denominados elementos de
fixação.
Numa classificação geral, os elementos de
fixação mais usados em mecânica
são: rebites, pinos, cavilhas, parafusos,
porcas, arruelas, chavetas etc.
Você vai estudar cada um desses elementos de
fixação para conhecer suas
características, o material de que é feito, suas
aplicações, representação, simbologia
e alguns cálculos necessários para seu

11. A união de peças feita pelos elementos
de fixação pode ser de dois tipos:
móvel ou permanente.
No tipo de união móvel, os elementos
de fixação podem ser colocados ou
retirados do conjunto sem causar
qualquer dano às peças que foram
unidas. É o
caso, por exemplo, de uniões feitas
com parafusos, porcas e arruelas.

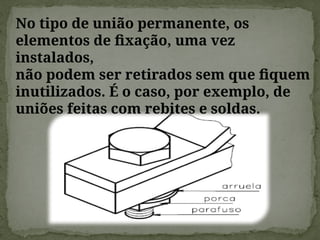

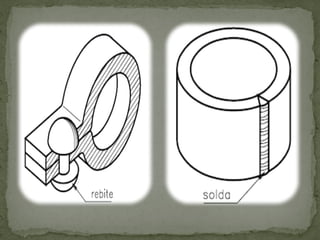

12. No tipo de união permanente, os
elementos de fixação, uma vez
instalados,
não podem ser retirados sem que fiquem
inutilizados. É o caso, por exemplo, de
uniões feitas com rebites e soldas.

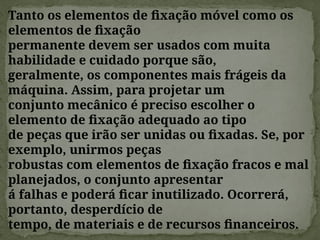

14. Tanto os elementos de fixação móvel como os
elementos de fixação
permanente devem ser usados com muita
habilidade e cuidado porque são,
geralmente, os componentes mais frágeis da
máquina. Assim, para projetar um
conjunto mecânico é preciso escolher o
elemento de fixação adequado ao tipo
de peças que irão ser unidas ou fixadas. Se, por
exemplo, unirmos peças
robustas com elementos de fixação fracos e mal
planejados, o conjunto apresentar
á falhas e poderá ficar inutilizado. Ocorrerá,
portanto, desperdício de
tempo, de materiais e de recursos financeiros.

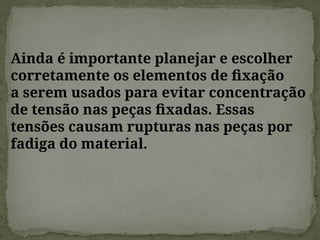

15. Ainda é importante planejar e escolher
corretamente os elementos de fixação
a serem usados para evitar concentração
de tensão nas peças fixadas. Essas
tensões causam rupturas nas peças por
fadiga do material.

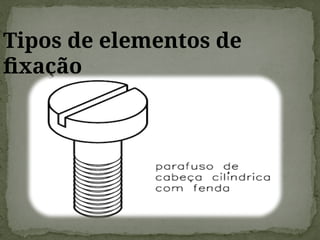

16. Tipos de elementos de
fixação

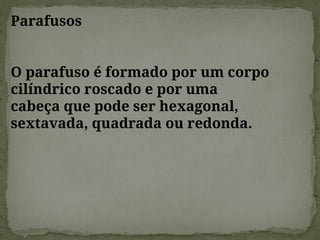

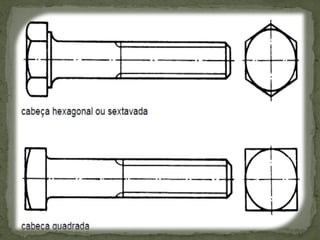

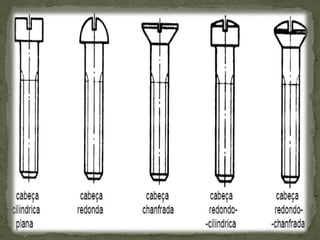

17. Parafusos
O parafuso é formado por um corpo
cilíndrico roscado e por uma
cabeça que pode ser hexagonal,
sextavada, quadrada ou redonda.

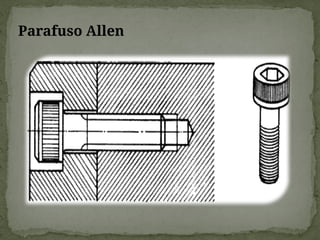

19. Parafuso Allen

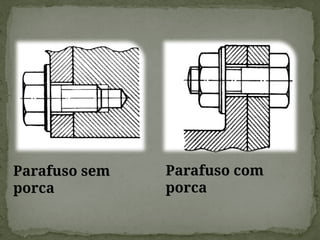

20. Parafuso sem
porca
Parafuso com
porca

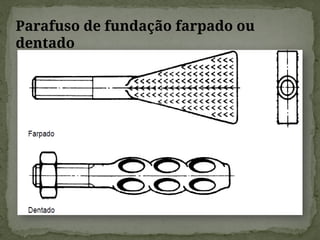

21. Parafuso de fundação farpado ou
dentado

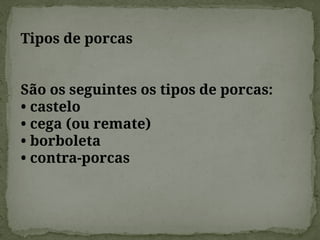

23. Tipos de porcas
São os seguintes os tipos de porcas:
• castelo
• cega (ou remate)
• borboleta
• contra-porcas

24. Porca castelo
A porca castelo é uma porca hexagonal
com seis entalhes radiais, coincidentes
dois a dois, que se alinham com um furo
no
parafuso, de modo que uma cupilha
possa ser passada para travar a porca.

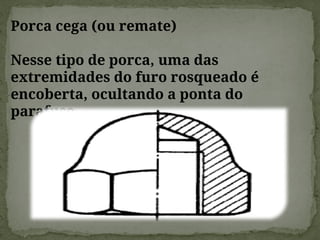

25. Porca cega (ou remate)
Nesse tipo de porca, uma das
extremidades do furo rosqueado é
encoberta, ocultando a ponta do
parafuso.

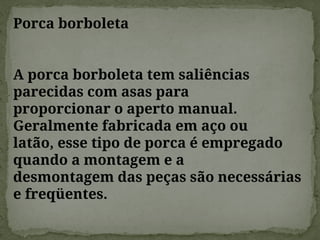

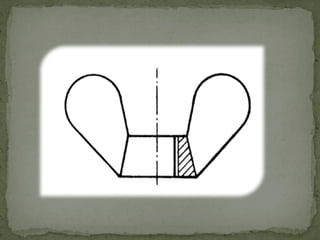

26. Porca borboleta
A porca borboleta tem saliências
parecidas com asas para
proporcionar o aperto manual.
Geralmente fabricada em aço ou
latão, esse tipo de porca é empregado
quando a montagem e a
desmontagem das peças são necessárias
e freqüentes.

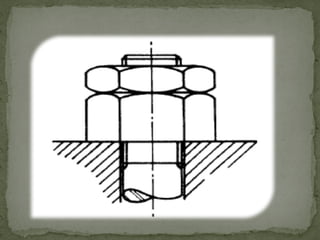

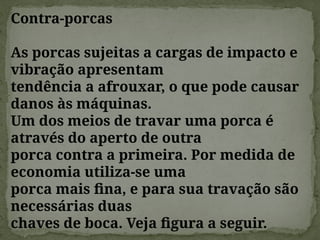

28. Contra-porcas
As porcas sujeitas a cargas de impacto e
vibração apresentam
tendência a afrouxar, o que pode causar
danos às máquinas.
Um dos meios de travar uma porca é
através do aperto de outra
porca contra a primeira. Por medida de
economia utiliza-se uma
porca mais fina, e para sua travação são
necessárias duas
chaves de boca. Veja figura a seguir.

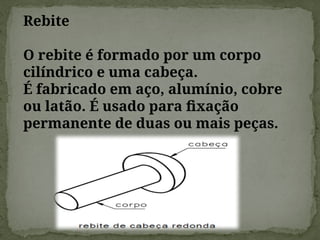

30. Rebite
O rebite é formado por um corpo
cilíndrico e uma cabeça.
É fabricado em aço, alumínio, cobre
ou latão. É usado para fixação
permanente de duas ou mais peças.

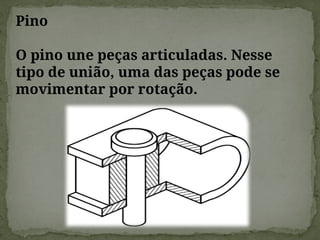

31. Pino
O pino une peças articuladas. Nesse
tipo de união, uma das peças pode se
movimentar por rotação.

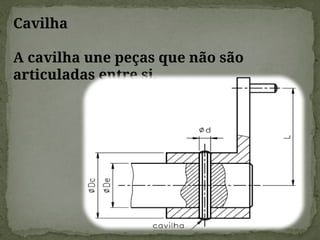

32. Cavilha
A cavilha une peças que não são
articuladas entre si.

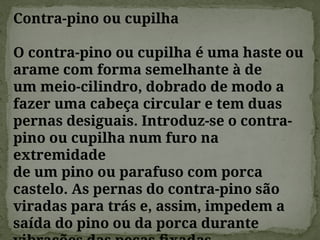

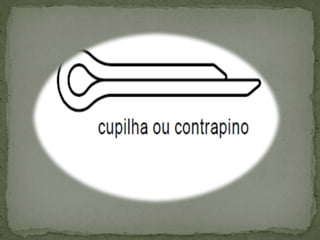

33. Contra-pino ou cupilha
O contra-pino ou cupilha é uma haste ou
arame com forma semelhante à de
um meio-cilindro, dobrado de modo a
fazer uma cabeça circular e tem duas
pernas desiguais. Introduz-se o contra-
pino ou cupilha num furo na
extremidade
de um pino ou parafuso com porca
castelo. As pernas do contra-pino são
viradas para trás e, assim, impedem a
saída do pino ou da porca durante

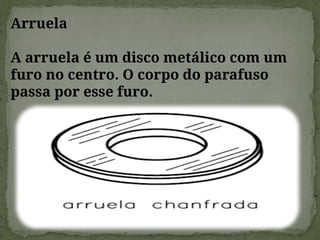

35. Arruela
A arruela é um disco metálico com um
furo no centro. O corpo do parafuso
passa por esse furo.

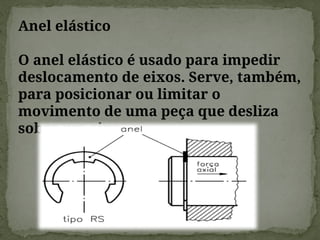

36. Anel elástico
O anel elástico é usado para impedir
deslocamento de eixos. Serve, também,
para posicionar ou limitar o
movimento de uma peça que desliza
sobre um eixo.

37. fim
