Este documento descreve os principais símbolos utilizados na simbologia de soldagem de acordo com normas internacionais. Apresenta os símbolos básicos como a linha de referência e a linha de seta, e explica símbolos para diferentes tipos de soldas como solda em ângulo, por ponto, de revestimento. Também mostra símbolos suplementares para fornecer mais detalhes sobre o trabalho de soldagem.
O documento discute a simbologia de soldagem e fornece exemplos de símbolos comuns. Explica que os símbolos fornecem informações essenciais sobre a geometria, dimensões e localização da solda. Também descreve onde os símbolos são posicionados em relação à linha de referência e fornece exemplos de símbolos básicos como soldas em chanfro, ângulo e arestas.
Este documento estabelece padrões para símbolos de soldagem, brazagem e ensaios não destrutivos. Define símbolos básicos de solda e elementos de símbolos de soldagem. Fornece diretrizes gerais para representação da localização da solda em relação à junta e disposições para diferentes tipos de soldas.
Nbr 7165 sb 121 simbolos graficos de solda para construcao naval e ferroviarioBmarques Bruno
Este documento estabelece símbolos gráficos para solda a arco elétrico e a gás utilizados na confecção de desenhos técnicos referentes ao setor naval e ferroviário. Ele define símbolos básicos e suplementares de solda, indicações complementares, dimensões e orientações para representação da simbologia nos desenhos. O documento fornece também exemplos de uso dos símbolos.
[1] O documento descreve termos e simbologia usados em soldagem, incluindo tipos de juntas, chanfros, posições de soldagem e símbolos para representar características de soldas. [2] É explicado que a terminologia de soldagem pode variar entre regiões e são definidos termos como junta, chanfro, zona fundida e posições de soldagem. [3] Por fim, são apresentados exemplos de símbolos usados para representar tipos de soldas, dimensões, processos e acabamentos em projetos de soldagem.
O documento fornece tabelas com dimensões de roscas métricas, roscas whitworth, roscas unificadas e roscas BSP. As tabelas incluem diâmetros nominais, número de fios por polegada e dimensões-chave de cada tipo de rosca.
O documento apresenta o catálogo de produtos da Comercial Gerdau, incluindo aços longos, telas, barras, perfis, chapas, tubos e serviços de corte. O documento descreve as especificações técnicas de cada produto como diâmetros, pesos e normas aplicáveis.
A soldabilidade é uma propriedade do material, que tem origem
nas características metalúrgicas, que representa a facilidade com
que este material pode ser soldado.
Soldabilidade é susceptibilidade à formação de defeitos:
1. Fissuração a quente (trinca de solidificação);
2. Fissuração a frio (trinca do hidrogênio);
3. Fissuração interlamelar (decoesão lamelar);
4. Fissuração no reaquecimento
Este documento apresenta os principais tópicos sobre dimensionamento de cordões de solda sujeitos a cargas estáticas, incluindo: 1) análise de juntas de topo e sujeitas a cisalhamento direto; 2) considerações sobre flexão e torção; 3) exemplos resolvidos. O objetivo é aplicar a metodologia de dimensionamento de cordões de solda sob diferentes tipos de carregamento.
O documento discute a simbologia de soldagem e fornece exemplos de símbolos comuns. Explica que os símbolos fornecem informações essenciais sobre a geometria, dimensões e localização da solda. Também descreve onde os símbolos são posicionados em relação à linha de referência e fornece exemplos de símbolos básicos como soldas em chanfro, ângulo e arestas.
Este documento estabelece padrões para símbolos de soldagem, brazagem e ensaios não destrutivos. Define símbolos básicos de solda e elementos de símbolos de soldagem. Fornece diretrizes gerais para representação da localização da solda em relação à junta e disposições para diferentes tipos de soldas.
Nbr 7165 sb 121 simbolos graficos de solda para construcao naval e ferroviarioBmarques Bruno
Este documento estabelece símbolos gráficos para solda a arco elétrico e a gás utilizados na confecção de desenhos técnicos referentes ao setor naval e ferroviário. Ele define símbolos básicos e suplementares de solda, indicações complementares, dimensões e orientações para representação da simbologia nos desenhos. O documento fornece também exemplos de uso dos símbolos.
[1] O documento descreve termos e simbologia usados em soldagem, incluindo tipos de juntas, chanfros, posições de soldagem e símbolos para representar características de soldas. [2] É explicado que a terminologia de soldagem pode variar entre regiões e são definidos termos como junta, chanfro, zona fundida e posições de soldagem. [3] Por fim, são apresentados exemplos de símbolos usados para representar tipos de soldas, dimensões, processos e acabamentos em projetos de soldagem.
O documento fornece tabelas com dimensões de roscas métricas, roscas whitworth, roscas unificadas e roscas BSP. As tabelas incluem diâmetros nominais, número de fios por polegada e dimensões-chave de cada tipo de rosca.
O documento apresenta o catálogo de produtos da Comercial Gerdau, incluindo aços longos, telas, barras, perfis, chapas, tubos e serviços de corte. O documento descreve as especificações técnicas de cada produto como diâmetros, pesos e normas aplicáveis.
A soldabilidade é uma propriedade do material, que tem origem
nas características metalúrgicas, que representa a facilidade com
que este material pode ser soldado.
Soldabilidade é susceptibilidade à formação de defeitos:
1. Fissuração a quente (trinca de solidificação);
2. Fissuração a frio (trinca do hidrogênio);
3. Fissuração interlamelar (decoesão lamelar);
4. Fissuração no reaquecimento
Este documento apresenta os principais tópicos sobre dimensionamento de cordões de solda sujeitos a cargas estáticas, incluindo: 1) análise de juntas de topo e sujeitas a cisalhamento direto; 2) considerações sobre flexão e torção; 3) exemplos resolvidos. O objetivo é aplicar a metodologia de dimensionamento de cordões de solda sob diferentes tipos de carregamento.
O documento discute os conceitos fundamentais da soldagem, incluindo seu histórico, processos, consumíveis e terminologia. Aborda tópicos como fontes de energia, metalurgia da soldagem e ensaios mecânicos. Fornece definições detalhadas para termos técnicos importantes como eletrodo, diluição, cordão de solda e fluxo.
O documento discute soldas em estruturas metálicas, descrevendo: 1) O processo de soldagem por arco elétrico com eletrodo revestido para ligar aços; 2) As vantagens e desvantagens das ligações soldadas; 3) Os cálculos de resistência para soldas de entalhe e de filete.
Este documento discute a simbologia de soldagem, definindo os principais símbolos e suas funções para representar graficamente informações sobre o processo de solda. Os símbolos básicos incluem a linha de referência e a linha de seta para indicar a localização da solda. Os símbolos suplementares fornecem detalhes como dimensões e sequência de operações. As normas mais utilizadas no Brasil são da AWS e da ABNT.
Nbr 14762 dimensionamento de estruturas de aço perfis formados a frioejfelix
Este documento apresenta a Norma Brasileira NBR 14762, que estabelece os princípios para o dimensionamento de estruturas de aço constituídas por perfis formados a frio. A norma descreve procedimentos para análise estrutural, dimensionamento de barras e ligações, e requisitos para materiais e projeto.
Este documento apresenta diferentes técnicas de cotagem para elementos especiais em desenhos técnicos, como elementos arredondados, esféricos, repetitivos, oblíquos ou pequenos. Inclui exemplos de cotagem para arcos de circunferência, elementos esféricos, espaços reduzidos, elementos espaçados igualmente, peças com encurtamento e seção.
O documento apresenta os símbolos padronizados pela norma ISO 2553 para representação gráfica de juntas soldadas e cordões de solda em desenhos técnicos. Inclui representações de diferentes tipos de chanfros, geometrias de cordões, acabamentos de solda e dimensões utilizadas.
This document provides tables of recommended hole diameters for different thread types and sizes, including metric (e.g. M10), imperial (e.g. 1/4"), and pipe thread standards. The tables specify the nominal thread diameter as well as the recommended corresponding hole diameter to ensure proper threading of fasteners. There are tables for various international and industry standards covering a wide range of thread sizes.
O documento descreve o processo de fabricação de dutos terrestres, incluindo: (1) abertura da vala e traçado da diretriz, (2) transporte e distribuição dos tubos, (3) curvamento dos tubos, (4) concretagem de tubos e curvas, (5) montagem e soldagem das juntas, (6) inspeção das soldas, e (7) abaixamento da coluna na vala. O documento fornece detalhes técnicos sobre cada etapa do processo de instalação de dutos terrestres.
Este documento fornece instruções para a soldagem de junção tipo tie-in entre tubulações de 10" x 8" usando processo TIG. As variáveis de soldagem como corrente, voltagem e material de aporte são especificadas, assim como os requisitos de limpeza, aquecimento e inspeção da solda. Após a soldagem, 100% da junção será inspecionada visualmente e por partícula magnética e ultrassom.
O documento apresenta o catálogo de produtos da Comercial Gerdau, incluindo telas de aço, vergalhões, barras e perfis. A empresa oferece uma ampla variedade de produtos siderúrgicos para construção civil e indústria, com atendimento personalizado em filiais por todo o Brasil.
O documento discute desenhos de tubulação industrial, incluindo fluxogramas, plantas de tubulação e esquemas isométricos. Apresenta símbolos usados nesses desenhos para representar elementos como linhas, curvas, conexões, extremidades de tubos e instrumentação.
O documento discute os fundamentos e tecnologias da soldagem. Aborda terminologia e simbologia da soldagem, princípios de segurança, normas e qualificação, elementos da metalurgia da soldagem e diferentes processos de soldagem como convencionais, de alta intensidade e a plasma. Apresenta também bibliografias relacionadas ao tema.
O documento apresenta os principais conceitos e terminologia da soldagem MIG/MAG, descrevendo o processo de soldagem com arco elétrico sob proteção gasosa inerte ou ativa. Detalha os equipamentos, parâmetros, transferências de metal, consumíveis e possíveis defeitos no processo.
O documento fornece uma introdução sobre Geometric Dimensioning and Tolerancing (GD&T), abordando sua definição, objetivos, histórico e vantagens em relação aos mitos. Também define termos importantes como tolerâncias geométricas, dimensões básicas, quadros de controle, regras de aplicação e tipos de datums.
O documento apresenta o catálogo de produtos da Comercial Gerdau, incluindo vergalhões, arames, perfis estruturais e outros itens para construção civil, indústria e agropecuária. O catálogo descreve as especificações técnicas de cada produto e fornece informações sobre disponibilidade, certificações e normas aplicáveis. A Comercial Gerdau oferece uma ampla variedade de produtos siderúrgicos e serviços especializados em todo o Brasil.
Exercícios de desenho técnico mecânicoFirjan SENAI
Este documento contém exercícios de desenho técnico mecânico com questões sobre linhas de desenho, representação de plantas e cotas em um desenho. Também inclui exercícios para completar vistas, identificar projeções, redesenhar peças com cotas, preencher tabelas de escalas e desenhar vistas simplificadas de peças.
Nbr 14611 desenho técnico - representação de estruturas metálicasLuciano Otavio
Este documento estabelece regras para representação simplificada em desenhos técnicos de estruturas metálicas, incluindo símbolos para furos, parafusos e rebites, cotagem de arcos e chapas de junção, e representação esquemática de estruturas.
Esta tabela resume as tolerâncias para ajustes de eixos e furos de acordo com as normas da ABNT. Ela especifica os limites permitidos para desvios dimensionais em eixos e furos de acordo com padrões internacionais, para assegurar o encaixe correto de peças mecânicas.
O documento discute padrões e normas para desenhos técnicos mecânicos, incluindo formatos de folhas padrão, margens, legendas, dobragem e tipos de linhas. Também aborda caligrafia técnica para escrita em desenhos.
Este documento describe los símbolos de soldadura y sus elementos. Explica que los símbolos de soldadura proporcionan información sobre el tipo de unión a realizar de forma gráfica para facilitar la fabricación e inspección. Describe los elementos básicos de un símbolo de soldadura como la línea de referencia, la flecha y el símbolo básico, así como símbolos auxiliares y reglas para la acotación de dimensiones.
This parts list contains 8 items needed to assemble an adjustable clamp. It includes the fore-arm pivot head, mounting ring, adjustable clamp head, adjustable clamp finger, hexagon socket head cap screws of various lengths, plain washers, and clamp unit front and rear fingers. The document provides the part numbers, quantities, descriptions, and other specifications for each item.
O documento discute os conceitos fundamentais da soldagem, incluindo seu histórico, processos, consumíveis e terminologia. Aborda tópicos como fontes de energia, metalurgia da soldagem e ensaios mecânicos. Fornece definições detalhadas para termos técnicos importantes como eletrodo, diluição, cordão de solda e fluxo.
O documento discute soldas em estruturas metálicas, descrevendo: 1) O processo de soldagem por arco elétrico com eletrodo revestido para ligar aços; 2) As vantagens e desvantagens das ligações soldadas; 3) Os cálculos de resistência para soldas de entalhe e de filete.
Este documento discute a simbologia de soldagem, definindo os principais símbolos e suas funções para representar graficamente informações sobre o processo de solda. Os símbolos básicos incluem a linha de referência e a linha de seta para indicar a localização da solda. Os símbolos suplementares fornecem detalhes como dimensões e sequência de operações. As normas mais utilizadas no Brasil são da AWS e da ABNT.
Nbr 14762 dimensionamento de estruturas de aço perfis formados a frioejfelix
Este documento apresenta a Norma Brasileira NBR 14762, que estabelece os princípios para o dimensionamento de estruturas de aço constituídas por perfis formados a frio. A norma descreve procedimentos para análise estrutural, dimensionamento de barras e ligações, e requisitos para materiais e projeto.
Este documento apresenta diferentes técnicas de cotagem para elementos especiais em desenhos técnicos, como elementos arredondados, esféricos, repetitivos, oblíquos ou pequenos. Inclui exemplos de cotagem para arcos de circunferência, elementos esféricos, espaços reduzidos, elementos espaçados igualmente, peças com encurtamento e seção.
O documento apresenta os símbolos padronizados pela norma ISO 2553 para representação gráfica de juntas soldadas e cordões de solda em desenhos técnicos. Inclui representações de diferentes tipos de chanfros, geometrias de cordões, acabamentos de solda e dimensões utilizadas.
This document provides tables of recommended hole diameters for different thread types and sizes, including metric (e.g. M10), imperial (e.g. 1/4"), and pipe thread standards. The tables specify the nominal thread diameter as well as the recommended corresponding hole diameter to ensure proper threading of fasteners. There are tables for various international and industry standards covering a wide range of thread sizes.
O documento descreve o processo de fabricação de dutos terrestres, incluindo: (1) abertura da vala e traçado da diretriz, (2) transporte e distribuição dos tubos, (3) curvamento dos tubos, (4) concretagem de tubos e curvas, (5) montagem e soldagem das juntas, (6) inspeção das soldas, e (7) abaixamento da coluna na vala. O documento fornece detalhes técnicos sobre cada etapa do processo de instalação de dutos terrestres.
Este documento fornece instruções para a soldagem de junção tipo tie-in entre tubulações de 10" x 8" usando processo TIG. As variáveis de soldagem como corrente, voltagem e material de aporte são especificadas, assim como os requisitos de limpeza, aquecimento e inspeção da solda. Após a soldagem, 100% da junção será inspecionada visualmente e por partícula magnética e ultrassom.
O documento apresenta o catálogo de produtos da Comercial Gerdau, incluindo telas de aço, vergalhões, barras e perfis. A empresa oferece uma ampla variedade de produtos siderúrgicos para construção civil e indústria, com atendimento personalizado em filiais por todo o Brasil.
O documento discute desenhos de tubulação industrial, incluindo fluxogramas, plantas de tubulação e esquemas isométricos. Apresenta símbolos usados nesses desenhos para representar elementos como linhas, curvas, conexões, extremidades de tubos e instrumentação.
O documento discute os fundamentos e tecnologias da soldagem. Aborda terminologia e simbologia da soldagem, princípios de segurança, normas e qualificação, elementos da metalurgia da soldagem e diferentes processos de soldagem como convencionais, de alta intensidade e a plasma. Apresenta também bibliografias relacionadas ao tema.
O documento apresenta os principais conceitos e terminologia da soldagem MIG/MAG, descrevendo o processo de soldagem com arco elétrico sob proteção gasosa inerte ou ativa. Detalha os equipamentos, parâmetros, transferências de metal, consumíveis e possíveis defeitos no processo.
O documento fornece uma introdução sobre Geometric Dimensioning and Tolerancing (GD&T), abordando sua definição, objetivos, histórico e vantagens em relação aos mitos. Também define termos importantes como tolerâncias geométricas, dimensões básicas, quadros de controle, regras de aplicação e tipos de datums.
O documento apresenta o catálogo de produtos da Comercial Gerdau, incluindo vergalhões, arames, perfis estruturais e outros itens para construção civil, indústria e agropecuária. O catálogo descreve as especificações técnicas de cada produto e fornece informações sobre disponibilidade, certificações e normas aplicáveis. A Comercial Gerdau oferece uma ampla variedade de produtos siderúrgicos e serviços especializados em todo o Brasil.
Exercícios de desenho técnico mecânicoFirjan SENAI
Este documento contém exercícios de desenho técnico mecânico com questões sobre linhas de desenho, representação de plantas e cotas em um desenho. Também inclui exercícios para completar vistas, identificar projeções, redesenhar peças com cotas, preencher tabelas de escalas e desenhar vistas simplificadas de peças.
Nbr 14611 desenho técnico - representação de estruturas metálicasLuciano Otavio
Este documento estabelece regras para representação simplificada em desenhos técnicos de estruturas metálicas, incluindo símbolos para furos, parafusos e rebites, cotagem de arcos e chapas de junção, e representação esquemática de estruturas.
Esta tabela resume as tolerâncias para ajustes de eixos e furos de acordo com as normas da ABNT. Ela especifica os limites permitidos para desvios dimensionais em eixos e furos de acordo com padrões internacionais, para assegurar o encaixe correto de peças mecânicas.
O documento discute padrões e normas para desenhos técnicos mecânicos, incluindo formatos de folhas padrão, margens, legendas, dobragem e tipos de linhas. Também aborda caligrafia técnica para escrita em desenhos.
Este documento describe los símbolos de soldadura y sus elementos. Explica que los símbolos de soldadura proporcionan información sobre el tipo de unión a realizar de forma gráfica para facilitar la fabricación e inspección. Describe los elementos básicos de un símbolo de soldadura como la línea de referencia, la flecha y el símbolo básico, así como símbolos auxiliares y reglas para la acotación de dimensiones.
This parts list contains 8 items needed to assemble an adjustable clamp. It includes the fore-arm pivot head, mounting ring, adjustable clamp head, adjustable clamp finger, hexagon socket head cap screws of various lengths, plain washers, and clamp unit front and rear fingers. The document provides the part numbers, quantities, descriptions, and other specifications for each item.
Este documento fornece informações sobre o processo de soldagem MIG/MAG e arame tubular. Ele discute o histórico e conceitos básicos da soldagem, equipamentos, variáveis do processo, transferência metálica e aplicações de soldagem. O documento também aborda segurança, terminologia, descontinuidades e posições de soldagem.
This document defines key terms and rules related to geometric dimensioning and tolerancing. It explains concepts like maximum material condition (MMC), least material condition (LMC), regardless of feature size (RFS), datum features, feature control frames, and how tolerances apply in different conditions. It also defines common tolerance zones and how they are specified in drawings.
Terminologia usual de soldagem e símbolos de soldagem ufmgjvando
[1] O documento apresenta termos e definições comuns em soldagem, como solda, metal de adição, poça de fusão, penetração, junta, chanfro, posições de soldagem e símbolos de soldagem.
[2] Os principais termos definidos incluem soldagem, metal base, metal de adição, poça de fusão, penetração, junta, chanfro, raiz, face, passe, camada, reforço, margem e posições de soldagem.
[3] O documento fornece detalhes sobre os tipos de j
Este documento discute os processos de soldagem, incluindo soldagem por fusão e por pressão. Detalha os principais processos de soldagem por fusão como soldagem a arco, com ênfase na soldagem com eletrodos revestidos. Também aborda inspeção de soldas e qualificação de soldadores.
Este documento fornece noções básicas sobre processos de soldagem e corte, incluindo definições, equipamentos, tipos de chamas, métodos de soldagem oxiacetilênica, corte a gás e corte a arco elétrico. O documento também discute introdução à eletrotécnica e soldagem a arco elétrico.
1) O documento apresenta a terminologia técnica utilizada em soldagem, incluindo definições de termos como solda, metal de adição, poça de fusão e tipos de juntas e chanfros.
2) São descritas as principais características dimensionais de chanfros usados em soldagem, como ângulo, raio e fresta.
3) As seções de uma solda são definidas, incluindo zona fundida, zona termicamente afetada e metal de base. Além disso, são explicados termos relacionados a posi
1) O documento apresenta a terminologia técnica utilizada em soldagem, incluindo definições de termos como solda, metal de adição, poça de fusão e tipos de juntas e chanfros.
2) São descritas as principais características dimensionais de chanfros usados em soldagem, como ângulo, raio e fresta.
3) As seções de uma solda são definidas, incluindo zona fundida, zona termicamente afetada e metal de base. Além disso, são explicados termos relacionados a posi
A simbologia de soldagem é um conjunto de símbolos e linhas usados em desenhos técnicos para indicar características de juntas soldadas, como detalhes de chanfros. A norma mais adotada no Brasil é a AWS (American Welding Society). Ela descreve diferentes tipos de chanfros e soldas de filete que podem ser aplicados.
Este documento apresenta os principais sistemas de cotagem utilizados em desenhos técnicos: cotagem em cadeia, por elemento de referência, por linha básica e por coordenadas. Explica como cada sistema organiza a estruturação da cotagem completa de uma peça e fornece exemplos de sua aplicação.
Este documento apresenta os principais sistemas de cotagem utilizados em desenhos técnicos: cotagem em cadeia, por elemento de referência, por linha básica e por coordenadas. Explica como cada sistema organiza a estruturação da cotagem completa de uma peça e fornece exemplos de sua aplicação.
Este documento fornece instruções sobre como cotar elementos especiais em desenhos técnicos, como:
1) Elementos em arcos de circunferência são cotados usando medidas de raio, com a letra R indicando raio;
2) Elementos esféricos são cotados usando medidas de diâmetro ou raio, com símbolos como Ø ou ESF;
3) Peças com elementos repetitivos ou espaçados igualmente podem ter cotagem simplificada.
O documento discute cotagens especiais para elementos em arcos de circunferência, elementos esféricos, elementos espaçados igualmente, peças com partes oblíquas e peças cônicas. Explica que as cotagens destes elementos são feitas medindo seus raios, diâmetros ou ângulos de inclinação/conicidade e fornece exemplos de como representá-los corretamente em desenhos técnicos.
Este documento estabelece os procedimentos para formação, treinamento e reciclagem de brigadistas, salva-vidas e socorristas no Espírito Santo, bem como o cadastramento de empresas especializadas nestas atividades. Define termos como brigadista eventual, brigadista profissional e cursos de formação. Detalha também os requisitos e procedimentos para o cadastramento de instrutores destes cursos.
1. O documento descreve procedimentos para a abertura de poços e trincheiras de inspeção em solo, com a retirada de amostras deformadas e indeformadas.
2. Inclui definições de poço, trincheira e tipos de amostras, além de condições gerais e específicas para escavação, sinalização, segurança, amostragem e identificação.
3. Detalha etapas como limpeza da área, drenagem, instalação de equipamentos, controle de profundidade, vent
Este documento descreve os termos de uma Convenção Coletiva de Trabalho entre sindicatos patronal e laboral que estabelece normas trabalhistas para empregados de postos de combustíveis no Espírito Santo, incluindo: reajuste salarial de 10,16% a 8,60% a partir de fevereiro de 2022, pagamento do salário até o 7o dia útil e criação de um cartão de benefícios para os empregados.
Este documento fornece uma lista de itens a serem verificados antes da compra de um Jeep Cherokee ou Wrangler, incluindo testar o funcionamento de itens como controles remotos, motor, câmbio, freios, direção e sistemas elétricos. Também recomenda verificar níveis de fluídos, ruídos, instalações de GNV e usar um scanner para verificar possíveis erros armazenados. Aconselha preferir um veículo com todos os itens funcionando corretamente.
O documento descreve o conteúdo programático mínimo para a capacitação de operadores de máquinas e equipamentos em segurança no trabalho. Ele inclui descrever os riscos e proteções associados, como usar proteções corretamente, princípios de segurança, métodos de trabalho seguro e bloqueios durante manutenção. Para máquinas automotrizes, o conteúdo programático adicional inclui legislação de trânsito, acidentes e doenças relacionadas, controle de riscos, inspeção segura e procedimentos de emergência.
Este documento fornece instruções sobre o uso e especificações de um subwoofer da linha Slim High Power da Bomber Speakers. Inclui parâmetros Thiele-Small do alto-falante, recomendações de caixas acústicas, dimensões do produto e informações de contato para suporte técnico.
Este documento estabelece critérios mínimos para dimensionamento, composição e atribuições de brigadas de incêndio em edificações e eventos no Espírito Santo, levando em conta variáveis como ocupação, risco de incêndio e população. É uma minuta sujeita a consulta pública que define termos como brigadista eventual, profissional e guarnição, além de procedimentos para cálculo de efetivos conforme anexos.
Física para cientista e engenheiros Vol 1 - Paul Tipler e Gene Mosca.pdfMARCELO DOS OLIVEIRA
Este documento descreve um relatório de auditoria de uma empresa. O relatório aponta várias falhas no controle interno da empresa, incluindo falta de segregação de funções e ausência de reconciliação bancária. O auditor recomenda que a empresa implemente novos procedimentos e controles para corrigir estas deficiências.
O documento apresenta instruções para a realização de uma prova do processo seletivo para o curso técnico de Internet das Coisas. Ele informa que a prova terá 28 questões objetivas e quatro horas de duração, e orienta os candidatos sobre como preencher o cartão de respostas e proceder durante a aplicação do teste.
As três frases ou menos:
O documento apresenta instruções para a realização de prova de processo seletivo para cursos técnicos, contendo questões objetivas sobre língua portuguesa e matemática.
Este documento apresenta instruções para a realização de uma prova de processo seletivo para cursos técnicos integrados e concomitantes em um Instituto Federal. A prova terá duração de 4 horas e será composta por 50 questões objetivas sobre Língua Portuguesa e Matemática. O candidato deve assinalar as respostas no cartão resposta fornecido e devolvê-lo ao final da prova.
O documento fornece instruções sobre uma prova de concurso público, incluindo sua duração de 4 horas e composição por 50 questões objetivas, que devem ser respondidas no cartão resposta.
O documento fornece instruções sobre uma prova a ser realizada, informando sobre os procedimentos a serem seguidos pelo candidato, como aguardar autorização para iniciar, conferir a prova, tempo de duração, número de questões objetivas e como preencher o cartão resposta.
O documento fornece instruções sobre uma prova de seleção para cursos técnicos. Ele informa que a prova terá duração máxima de 4 horas e será composta por 50 questões objetivas, que deverão ser respondidas no cartão resposta fornecido.
Este documento apresenta uma carteira de investimentos em empresas americanas através de BDRs (Brazilian Depositary Receipts), com o objetivo de superar o índice Dow Jones a médio e longo prazo. A carteira é composta por ações de grandes empresas dos EUA dos setores de tecnologia, consumo, petróleo e gás, entretenimento, saúde e bancos.
1. O documento estabelece diretrizes para Projetos Técnicos Simplificados (PTS) visando a regularização rápida de edificações de baixo risco, como de micro e pequenas empresas.
2. Define os requisitos e limitações para enquadramento no PTS, como área máxima de 750m2, até 3 pavimentos, lotação máxima de 100 pessoas e limites para armazenamento de gases e combustíveis.
3. Determina as medidas básicas de segurança contra incêndio aplicáveis ao PTS, como instalação de
O documento discute a permeabilidade dos solos, incluindo a experiência de Reynolds que mostrou que o escoamento da água através do solo ocorre em regime laminar. Fatores como granulometria, índice de vazios, composição mineralógica e estrutura influenciam a permeabilidade. Ensaios de laboratório podem ser usados para determinar o coeficiente de permeabilidade.
O documento discute as propriedades e usos da madeira, destacando suas vantagens como material de construção, incluindo sua resistência mecânica e capacidade de absorver choques, além de descrever seus derivados e aplicações energéticas. As desvantagens incluem sua heterogeneidade e deterioração fácil. É detalhada sua classificação, estrutura, crescimento e propriedades físicas e mecânicas.
Introdução ao GNSS Sistema Global de PosicionamentoGeraldoGouveia2
Este arquivo descreve sobre o GNSS - Globas NavigationSatellite System falando sobre os sistemas de satélites globais e explicando suas características
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL ENGENHARIA DA SUSTENTABILIDADE UNIC...Consultoria Acadêmica
Os termos "sustentabilidade" e "desenvolvimento sustentável" só ganharam repercussão mundial com a realização da Conferência das Nações Unidas sobre o Meio Ambiente e o Desenvolvimento (CNUMAD), conhecida como Rio 92. O encontro reuniu 179 representantes de países e estabeleceu de vez a pauta ambiental no cenário mundial. Outra mudança de paradigma foi a responsabilidade que os países desenvolvidos têm para um planeta mais sustentável, como planos de redução da emissão de poluentes e investimento de recursos para que os países pobres degradem menos. Atualmente, os termos
"sustentabilidade" e "desenvolvimento sustentável" fazem parte da agenda e do compromisso de todos os países e organizações que pensam no futuro e estão preocupados com a preservação da vida dos seres vivos.
Elaborado pelo professor, 2023.
Diante do contexto apresentado, assinale a alternativa correta sobre a definição de desenvolvimento sustentável:
ALTERNATIVAS
Desenvolvimento sustentável é o desenvolvimento que não esgota os recursos para o futuro.
Desenvolvimento sustantável é o desenvolvimento que supre as necessidades momentâneas das pessoas.
Desenvolvimento sustentável é o desenvolvimento incapaz de garantir o atendimento das necessidades da geração futura.
Desenvolvimento sustentável é um modelo de desenvolvimento econômico, social e político que esteja contraposto ao meio ambiente.
Desenvolvimento sustentável é o desenvolvimento capaz de suprir as necessidades da geração anterior, comprometendo a capacidade de atender às necessidades das futuras gerações.
Entre em contato conosco
54 99956-3050
Os nanomateriais são materiais com dimensões na escala nanométrica, apresentando propriedades únicas devido ao seu tamanho reduzido. Eles são amplamente explorados em áreas como eletrônica, medicina e energia, promovendo avanços tecnológicos e aplicações inovadoras.
Sobre os nanomateriais, analise as afirmativas a seguir:
-6
I. Os nanomateriais são aqueles que estão na escala manométrica, ou seja, 10 do metro.
II. O Fumo negro é um exemplo de nanomaterial.
III. Os nanotubos de carbono e o grafeno são exemplos de nanomateriais, e possuem apenas carbono emsua composição.
IV. O fulereno é um exemplo de nanomaterial que possuí carbono e silício em sua composição.
É correto o que se afirma em:
ALTERNATIVAS
I e II, apenas.
I, II e III, apenas.
I, II e IV, apenas.
II, III e IV, apenas.
I, II, III e IV.
Entre em contato conosco
54 99956-3050
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL INDÚSTRIA E TRANSFORMAÇÃO DIGITAL ...Consultoria Acadêmica
“O processo de inovação envolve a geração de ideias para desenvolver projetos que podem ser testados e implementados na empresa, nesse sentido, uma empresa pode escolher entre inovação aberta ou inovação fechada” (Carvalho, 2024, p.17).
CARVALHO, Maria Fernanda Francelin. Estudo contemporâneo e transversal: indústria e transformação digital. Florianópolis, SC: Arqué, 2024.
Com base no exposto e nos conteúdos estudados na disciplina, analise as afirmativas a seguir:
I - A inovação aberta envolve a colaboração com outras empresas ou parceiros externos para impulsionar ainovação.
II – A inovação aberta é o modelo tradicional, em que a empresa conduz todo o processo internamente,desde pesquisa e desenvolvimento até a comercialização do produto.
III – A inovação fechada é realizada inteiramente com recursos internos da empresa, garantindo o sigilo dasinformações e conhecimento exclusivo para uso interno.
IV – O processo que envolve a colaboração com profissionais de outras empresas, reunindo diversasperspectivas e conhecimentos, trata-se de inovação fechada.
É correto o que se afirma em:
ALTERNATIVAS
I e II, apenas.
I e III, apenas.
I, III e IV, apenas.
II, III e IV, apenas.
I, II, III e IV.
Entre em contato conosco
54 99956-3050
O presente trabalho consiste em realizar um estudo de caso de um transportador horizontal contínuo com correia plana utilizado em uma empresa do ramo alimentício, a generalização é feita em reserva do setor, condições técnicas e culturais da organização
Se você possui smartphone há mais de 10 anos, talvez não tenha percebido que, no início da onda da
instalação de aplicativos para celulares, quando era instalado um novo aplicativo, ele não perguntava se
podia ter acesso às suas fotos, e-mails, lista de contatos, localização, informações de outros aplicativos
instalados, etc. Isso não significa que agora todos pedem autorização de tudo, mas percebe-se que os
próprios sistemas operacionais (atualmente conhecidos como Android da Google ou IOS da Apple) têm
aumentado a camada de segurança quando algum aplicativo tenta acessar os seus dados, abrindo uma
janela e solicitando sua autorização.
CASTRO, Sílvio. Tecnologia. Formação Sociocultural e Ética II. Unicesumar: Maringá, 2024.
Considerando o exposto, analise as asserções a seguir e assinale a que descreve corretamente.
ALTERNATIVAS
I, apenas.
I e III, apenas.
II e IV, apenas.
II, III e IV, apenas.
I, II, III e IV.
Entre em contato conosco
54 99956-3050
1. 1

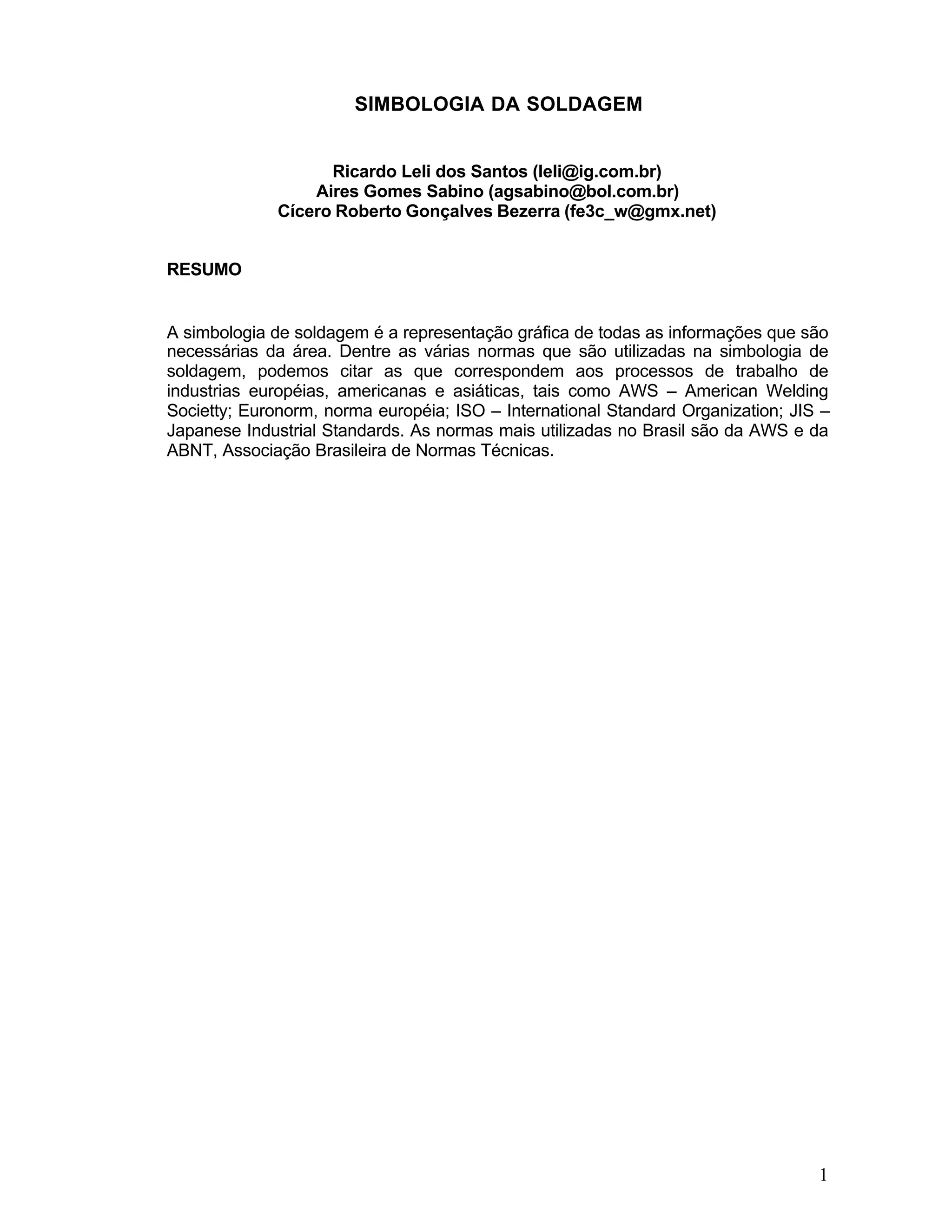

SIMBOLOGIA DA SOLDAGEM
Ricardo Leli dos Santos (leli@ig.com.br)
Aires Gomes Sabino (agsabino@bol.com.br)
Cícero Roberto Gonçalves Bezerra (fe3c_w@gmx.net)
RESUMO
A simbologia de soldagem é a representação gráfica de todas as informações que são
necessárias da área. Dentre as várias normas que são utilizadas na simbologia de
soldagem, podemos citar as que correspondem aos processos de trabalho de
industrias européias, americanas e asiáticas, tais como AWS – American Welding
Societty; Euronorm, norma européia; ISO – International Standard Organization; JIS –
Japanese Industrial Standards. As normas mais utilizadas no Brasil são da AWS e da
ABNT, Associação Brasileira de Normas Técnicas.
2. 2

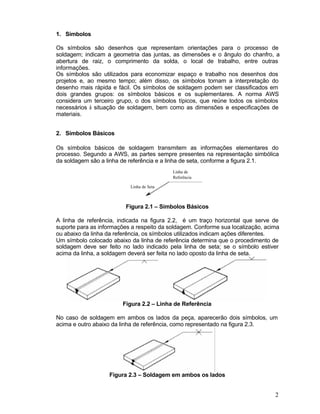

1. Símbolos
Os símbolos são desenhos que representam orientações para o processo de
soldagem; indicam a geometria das juntas, as dimensões e o ângulo do chanfro, a
abertura de raiz, o comprimento da solda, o local de trabalho, entre outras
informações.
Os símbolos são utilizados para economizar espaço e trabalho nos desenhos dos
projetos e, ao mesmo tempo; além disso, os símbolos tornam a interpretação do
desenho mais rápida e fácil. Os símbolos de soldagem podem ser classificados em
dois grandes grupos: os símbolos básicos e os suplementares. A norma AWS
considera um terceiro grupo, o dos símbolos típicos, que reúne todos os símbolos
necessários à situação de soldagem, bem como as dimensões e especificações de
materiais.
2. Símbolos Básicos
Os símbolos básicos de soldagem transmitem as informações elementares do
processo. Segundo a AWS, as partes sempre presentes na representação simbólica
da soldagem são a linha de referência e a linha de seta, conforme a figura 2.1.
Figura 2.1 – Símbolos Básicos
A linha de referência, indicada na figura 2.2, é um traço horizontal que serve de
suporte para as informações a respeito da soldagem. Conforme sua localização, acima
ou abaixo da linha da referência, os símbolos utilizados indicam ações diferentes.
Um símbolo colocado abaixo da linha de referência determina que o procedimento de
soldagem deve ser feito no lado indicado pela linha de seta; se o símbolo estiver
acima da linha, a soldagem deverá ser feita no lado oposto da linha de seta.
Figura 2.2 – Linha de Referência
No caso de soldagem em ambos os lados da peça, aparecerão dois símbolos, um
acima e outro abaixo da linha de referência, como representado na figura 2.3.
Figura 2.3 – Soldagem em ambos os lados
Linha de Seta
Linha de
Referência
3. 3

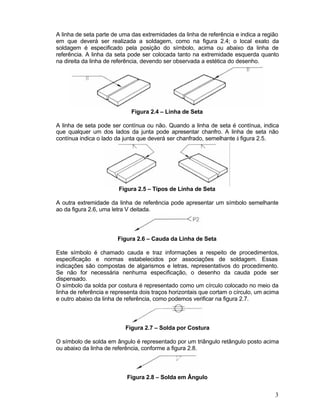

A linha de seta parte de uma das extremidades da linha de referência e indica a região
em que deverá ser realizada a soldagem, como na figura 2.4; o local exato da
soldagem é especificado pela posição do símbolo, acima ou abaixo da linha de
referência. A linha da seta pode ser colocada tanto na extremidade esquerda quanto
na direita da linha de referência, devendo ser observada a estética do desenho.
Figura 2.4 – Linha de Seta
A linha de seta pode ser contínua ou não. Quando a linha de seta é contínua, indica
que qualquer um dos lados da junta pode apresentar chanfro. A linha de seta não
contínua indica o lado da junta que deverá ser chanfrado, semelhante à figura 2.5.
Figura 2.5 – Tipos de Linha de Seta
A outra extremidade da linha de referência pode apresentar um símbolo semelhante
ao da figura 2.6, uma letra V deitada.
Figura 2.6 – Cauda da Linha de Seta
Este símbolo é chamado cauda e traz informações a respeito de procedimentos,
especificação e normas estabelecidos por associações de soldagem. Essas
indicações são compostas de algarismos e letras, representativos do procedimento.
Se não for necessária nenhuma especificação, o desenho da cauda pode ser
dispensado.
O símbolo da solda por costura é representado como um círculo colocado no meio da
linha de referência e representa dois traços horizontais que cortam o círculo, um acima
e outro abaixo da linha de referência, como podemos verificar na figura 2.7.
Figura 2.7 – Solda por Costura
O símbolo de solda em ângulo é representado por um triângulo retângulo posto acima
ou abaixo da linha de referência, conforme a figura 2.8.
Figura 2.8 – Solda em Ângulo
4. 4
A solda de tampão é representada por um retângulo colocado acima ou abaixo da
linha de referência, conforme a figura 2.9. O retângulo pode conter algarismos,
indicando a medida do enchimento em milímetros; a omissão da medida indica que o
enchimento é total.
Figura 2.9 – Solda em Tampão
Para simbolizar a solda por ponto, utiliza-se um círculo colocado no meio da linha de
referência, como verificamos na figura 2.10.
Figura 2.10 – Solda por Ponto
O símbolo da solda de revestimento é representado por dois semicírculos colocados
abaixo da linha de referência e indica que uma ou mais camadas de cordão
necessárias, uma ao lado da outra, como vemos na figura 2.11.
Figura 2.11 – Solda de Revestimento
O símbolo de solda por projeção é representado como um círculo colocado
tangencialmente à linha de referência, acima ou abaixo dela, conforme a figura 2.12.
Figura 2.12 – Solda por Projeção
O símbolo da solda de junta sem chanfro é representado por duas linhas verticais, em
um dos lados ou nos dois lados da linha de referência, como verificado na figura 2.13.
Figura 2.13 – Solda de Junta sem Chanfro
Os símbolos das juntas com chanfro são: V ou X, meio V ou K, U ou duplo U, J ou
duplo J. O chanfro de uma junta é indicado por meio desses símbolos, colocados na
linha de referência.
Os variados tipos de juntas com chanfro, seus respectivos símbolos e as
representações deles nas juntas podem ser vistos no Quadro 2.1.
5. 5

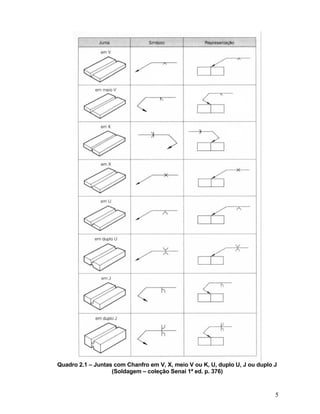

Quadro 2.1 – Juntas com Chanfro em V, X, meio V ou K, U, duplo U, J ou duplo J
(Soldagem – coleção Senai 1ª ed. p. 376)
6. 6

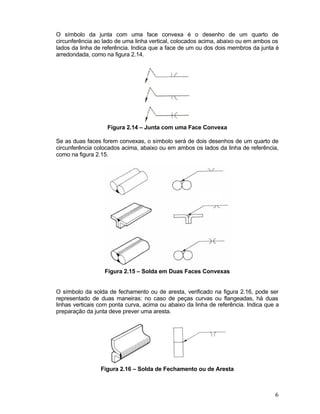

O símbolo da junta com uma face convexa é o desenho de um quarto de
circunferência ao lado de uma linha vertical, colocados acima, abaixo ou em ambos os
lados da linha de referência. Indica que a face de um ou dos dois membros da junta é
arredondada, como na figura 2.14.
Figura 2.14 – Junta com uma Face Convexa
Se as duas faces forem convexas, o símbolo será de dois desenhos de um quarto de
circunferência colocados acima, abaixo ou em ambos os lados da linha de referência,
como na figura 2.15.
Figura 2.15 – Solda em Duas Faces Convexas
O símbolo da solda de fechamento ou de aresta, verificado na figura 2.16, pode ser
representado de duas maneiras: no caso de peças curvas ou flangeadas, há duas
linhas verticais com ponta curva, acima ou abaixo da linha de referência. Indica que a
preparação da junta deve prever uma aresta.
Figura 2.16 – Solda de Fechamento ou de Aresta
7. 7
No caso de uma peça curva ou flangeada e uma peça plana, a representação é de
duas linha, sendo uma reta, vertical, e outra reta com ponta curva, acima ou abaixo da
linha de referência, como na figura 2.17.
Figura 2.17 – Solda em Peça Curva ou Flangeada e uma Peça Plana
O símbolo da solda de suporte, como vemos na figura 2.18, é um semicírculo colocado
acima ou abaixo da linha de referência e do lado oposto ao do símbolo do chanfro.
Indica que um cordão extra de solda deve ser feito na raiz do chanfro. O cordão extra
pode ser feito antes ou depois do preenchimento do chanfro; a seqüência de soldagem
é indicada pelas linhas de referência.
Figura 2.18 – Solda de Suporte
O símbolo da solda de encaixe para junta brasada é representado por duas linhas
retas inclinadas, colocadas acima, abaixo ou em ambos os lados da linha de
referência, como indicado na figura 2.19.
Figura 2.19 – Solda de Encaixe para Junta Brasada
8. 8

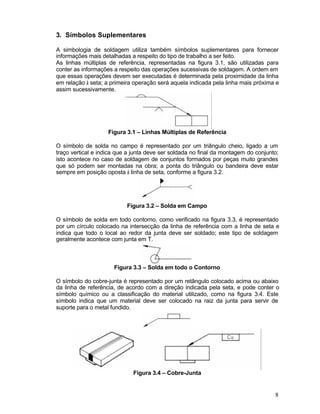

3. Símbolos Suplementares
A simbologia de soldagem utiliza também símbolos suplementares para fornecer
informações mais detalhadas a respeito do tipo de trabalho a ser feito.
As linhas múltiplas de referência, representadas na figura 3.1, são utilizadas para
conter as informações a respeito das operações sucessivas de soldagem. A ordem em
que essas operações devem ser executadas é determinada pela proximidade da linha
em relação à seta; a primeira operação será aquela indicada pela linha mais próxima e
assim sucessivamente.
Figura 3.1 – Linhas Múltiplas de Referência
O símbolo de solda no campo é representado por um triângulo cheio, ligado a um
traço vertical e indica que a junta deve ser soldada no final da montagem do conjunto;
isto acontece no caso de soldagem de conjuntos formados por peças muito grandes
que só podem ser montadas na obra; a ponta do triângulo ou bandeira deve estar
sempre em posição oposta à linha de seta, conforme a figura 3.2.
Figura 3.2 – Solda em Campo
O símbolo de solda em todo contorno, como verificado na figura 3.3, é representado
por um círculo colocado na intersecção da linha de referência com a linha de seta e
indica que todo o local ao redor da junta deve ser soldado; este tipo de soldagem
geralmente acontece com junta em T.
Figura 3.3 – Solda em todo o Contorno
O símbolo do cobre-junta é representado por um retângulo colocado acima ou abaixo
da linha de referência, de acordo com a direção indicada pela seta, e pode conter o
símbolo químico ou a classificação do material utilizado, como na figura 3.4. Este
símbolo indica que um material deve ser colocado na raiz da junta para servir de
suporte para o metal fundido.
Figura 3.4 – Cobre-Junta
9. 9
O símbolo com espaçador é um retângulo que um material igual ao metal de base, que
fará parte da fusão, deverá ser inserido, como representado na figura 3.5. O símbolo é
colocado no meio da linha de referência e pode conter a indicação do material
utilizado.
Figura 3.5 – Material de Adição Igual ao Metal de Base
O símbolo de solda de um lado com projeção no lado oposto é representado por um
semicírculo cheio e indica um excesso de solda exigido no lado oposto do cordão. O
símbolo é colocado acima ou abaixo da linha de referência, conforme a exigência do
desenho do projeto, como na figura 3.6.
Figura 3.6 – Solda de um Lado com Projeção no Lado Oposto
O símbolo de perfil de solda nivelado é representado por um traço horizontal colocado
no símbolo de chanfro e diz respeito ao acabamento exigido para a solda, conforme a
figura 3.7. Quando o perfil nivelado é requerido, o cordão de solda deve ficar no nível
da peça.
Figura 3.7 – Perfil de Solda Nivelado
10. 10
O símbolo de perfil de solda convexo é representado por um arco colocado no símbolo
de chanfro e significa que o cordão deve apresentar um excesso de material, como na
figura 3.8.
Figura 3.8 – Perfil de Solda Convexo
O símbolo de solda côncava é representado por um arco colocado no símbolo de
chanfro e indica que o cordão de solda deve apresentar uma concavidade ou
depressão em relação à superfície da peça, conforme a figura 3.9.
Figura 3.9 – Solda Côncava
4. Dimensões da Solda
As dimensões da solda são representadas por números colocados ao lado do símbolo
ou dentro dele e indicam a altura da perna da solda, a profundidade ou ângulo do
chanfro a ser feito, a abertura da raiz, a penetração de solda ou garganta efetiva, o
comprimento e o espaçamento do cordão de solda.
A medida da perna é colocada à esquerda do símbolo, como na figura 4.1. Quando se
tratar de solda executada nos dois lados, cotam-se os dois símbolos e as duas
medidas, sejam elas iguais ou diferentes.
Figura 4.1 – Solda Executada dos Dois Lados
11. 11

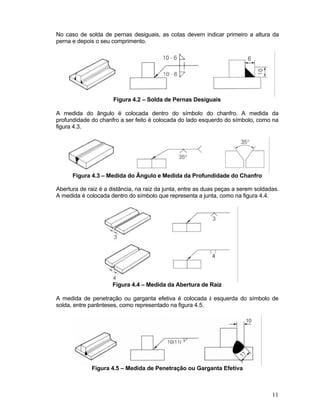

No caso de solda de pernas desiguais, as cotas devem indicar primeiro a altura da
perna e depois o seu comprimento.
Figura 4.2 – Solda de Pernas Desiguais
A medida do ângulo é colocada dentro do símbolo do chanfro. A medida da
profundidade do chanfro a ser feito é colocada do lado esquerdo do símbolo, como na
figura 4.3.
Figura 4.3 – Medida do Ângulo e Medida da Profundidade do Chanfro
Abertura de raiz é a distância, na raiz da junta, entre as duas peças a serem soldadas.
A medida é colocada dentro do símbolo que representa a junta, como na figura 4.4.
Figura 4.4 – Medida da Abertura de Raiz
A medida de penetração ou garganta efetiva é colocada à esquerda do símbolo de
solda, entre parênteses, como representado na figura 4.5.
Figura 4.5 – Medida de Penetração ou Garganta Efetiva
12. 12

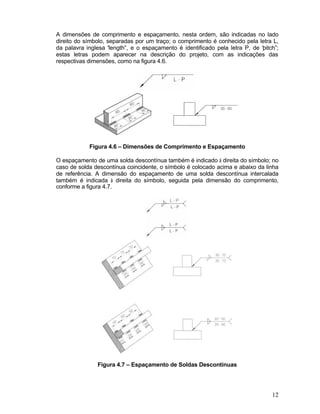

A dimensões de comprimento e espaçamento, nesta ordem, são indicadas no lado
direito do símbolo, separadas por um traço; o comprimento é conhecido pela letra L,
da palavra inglesa “length”, e o espaçamento é identificado pela letra P, de “pitch”;
estas letras podem aparecer na descrição do projeto, com as indicações das
respectivas dimensões, como na figura 4.6.
Figura 4.6 – Dimensões de Comprimento e Espaçamento
O espaçamento de uma solda descontínua também é indicado à direita do símbolo; no
caso de solda descontínua coincidente, o símbolo é colocado acima e abaixo da linha
de referência. A dimensão do espaçamento de uma solda descontínua intercalada
também é indicada à direita do símbolo, seguida pela dimensão do comprimento,
conforme a figura 4.7.
Figura 4.7 – Espaçamento de Soldas Descontínuas
13. 13
5. Símbolos Típicos
Os símbolos típicos indicam os procedimentos mais usuais de soldagem e trazem
indicações, colocadas nos símbolos básicos, que são relacionadas a detalhes do
processo, tais como abertura de ângulo, dimensões de solda, de espaçamento entre
centros de incrementos, altura do depósito e outras, conforme segue nos Quadros
5.1a e 5.1b.
Quadro 5.1a – Visão Geral dos Símbolos Típicos da Soldagem – AWS
(Soldagem – coleção Senai 1ª ed. p.382)
14. 14
Quadro 5.1b – Visão Geral dos Símbolos Típicos da Soldagem – AWS
(Soldagem – coleção Senai 1ª ed. p.383)
15. 15

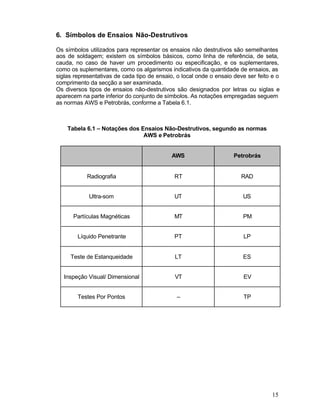

6. Símbolos de Ensaios Não-Destrutivos
Os símbolos utilizados para representar os ensaios não destrutivos são semelhantes
aos de soldagem; existem os símbolos básicos, como linha de referência, de seta,
cauda, no caso de haver um procedimento ou especificação, e os suplementares,
como os suplementares, como os algarismos indicativos da quantidade de ensaios, as
siglas representativas de cada tipo de ensaio, o local onde o ensaio deve ser feito e o
comprimento da secção a ser examinada.
Os diversos tipos de ensaios não-destrutivos são designados por letras ou siglas e
aparecem na parte inferior do conjunto de símbolos. As notações empregadas seguem
as normas AWS e Petrobrás, conforme a Tabela 6.1.
Tabela 6.1 – Notações dos Ensaios Não-Destrutivos, segundo as normas
AWS e Petrobrás
AWS Petrobrás
Radiografia RT RAD
Ultra-som UT US
Partículas Magnéticas MT PM
Líquido Penetrante PT LP
Teste de Estanqueidade LT ES
Inspeção Visual/ Dimensional VT EV
Testes Por Pontos – TP
16. 16

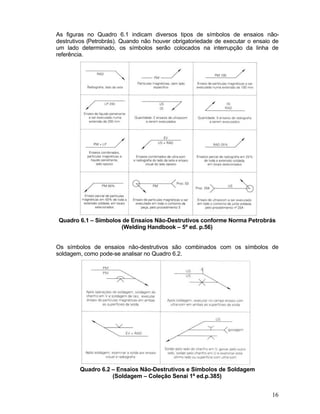

As figuras no Quadro 6.1 indicam diversos tipos de símbolos de ensaios não-
destrutivos (Petrobrás). Quando não houver obrigatoriedade de executar o ensaio de
um lado determinado, os símbolos serão colocados na interrupção da linha de
referência.
Quadro 6.1 – Símbolos de Ensaios Não-Destrutivos conforme Norma Petrobrás
(Welding Handbook – 5ª ed. p.56)
Os símbolos de ensaios não-destrutivos são combinados com os símbolos de
soldagem, como pode-se analisar no Quadro 6.2.
Quadro 6.2 – Ensaios Não-Destrutivos e Símbolos de Soldagem
(Soldagem – Coleção Senai 1ª ed.p.385)
17. 17
7. Bibliografia
AWS, Welding Handbook – Fundamentals of Welding, 5ª ed., Massachusetts, 1996, p.
15 a 65
ZIEDAS, Selma e TATINI, Ivanisa, Soldagem – Coleção Tecnologia – Senai, 1ª ed.,
São Paulo, 1997, p.373 a 385
