1 Procedimento para Diagnóstico de Falhas Eletroeletrônicas
2 Parte 2 Falhas Eletroeletrônicas do Sistema Falhas do Sistema Elétrico

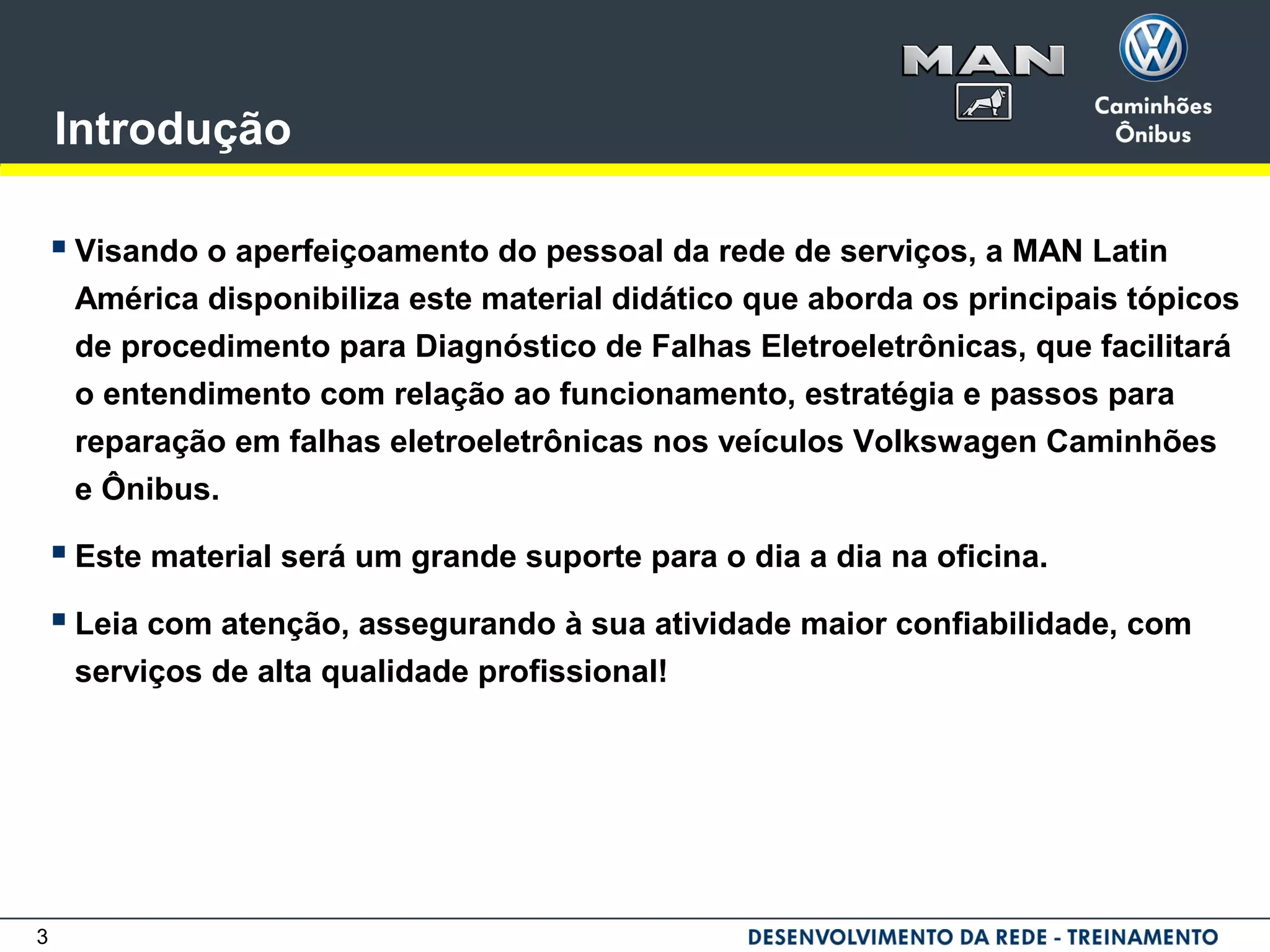

3 Introdução  Visando o aperfeiçoamento do pessoal da rede de serviços, a MAN Latin América disponibiliza este material didático que aborda os principais tópicos de procedimento para Diagnóstico de Falhas Eletroeletrônicas, que facilitará o entendimento com relação ao funcionamento, estratégia e passos para reparação em falhas eletroeletrônicas nos veículos Volkswagen Caminhões e Ônibus.  Este material será um grande suporte para o dia a dia na oficina.  Leia com atenção, assegurando à sua atividade maior confiabilidade, com serviços de alta qualidade profissional!

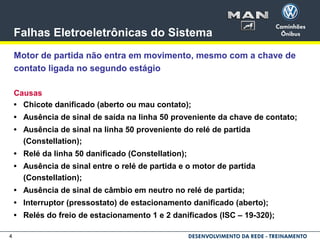

4 Falhas Eletroeletrônicas do Sistema Motor de partida não entra em movimento, mesmo com a chave de contato ligada no segundo estágio Causas • Chicote danificado (aberto ou mau contato); • Ausência de sinal de saída na linha 50 proveniente da chave de contato; • Ausência de sinal na linha 50 proveniente do relé de partida (Constellation); • Relé da linha 50 danificado (Constellation); • Ausência de sinal entre o relé de partida e o motor de partida (Constellation); • Ausência de sinal de câmbio em neutro no relé de partida; • Interruptor (pressostato) de estacionamento danificado (aberto); • Relés do freio de estacionamento 1 e 2 danificados (ISC – 19-320);

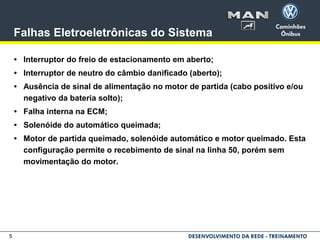

5 Falhas Eletroeletrônicas do Sistema • Interruptor do freio de estacionamento em aberto; • Interruptor de neutro do câmbio danificado (aberto); • Ausência de sinal de alimentação no motor de partida (cabo positivo e/ou negativo da bateria solto); • Falha interna na ECM; • Solenóide do automático queimada; • Motor de partida queimado, solenóide automático e motor queimado. Esta configuração permite o recebimento de sinal na linha 50, porém sem movimentação do motor.

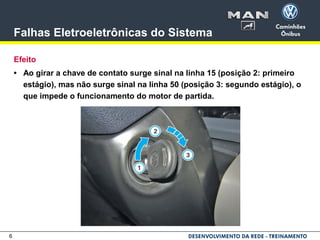

6 Falhas Eletroeletrônicas do Sistema Efeito • Ao girar a chave de contato surge sinal na linha 15 (posição 2: primeiro estágio), mas não surge sinal na linha 50 (posição 3: segundo estágio), o que impede o funcionamento do motor de partida.

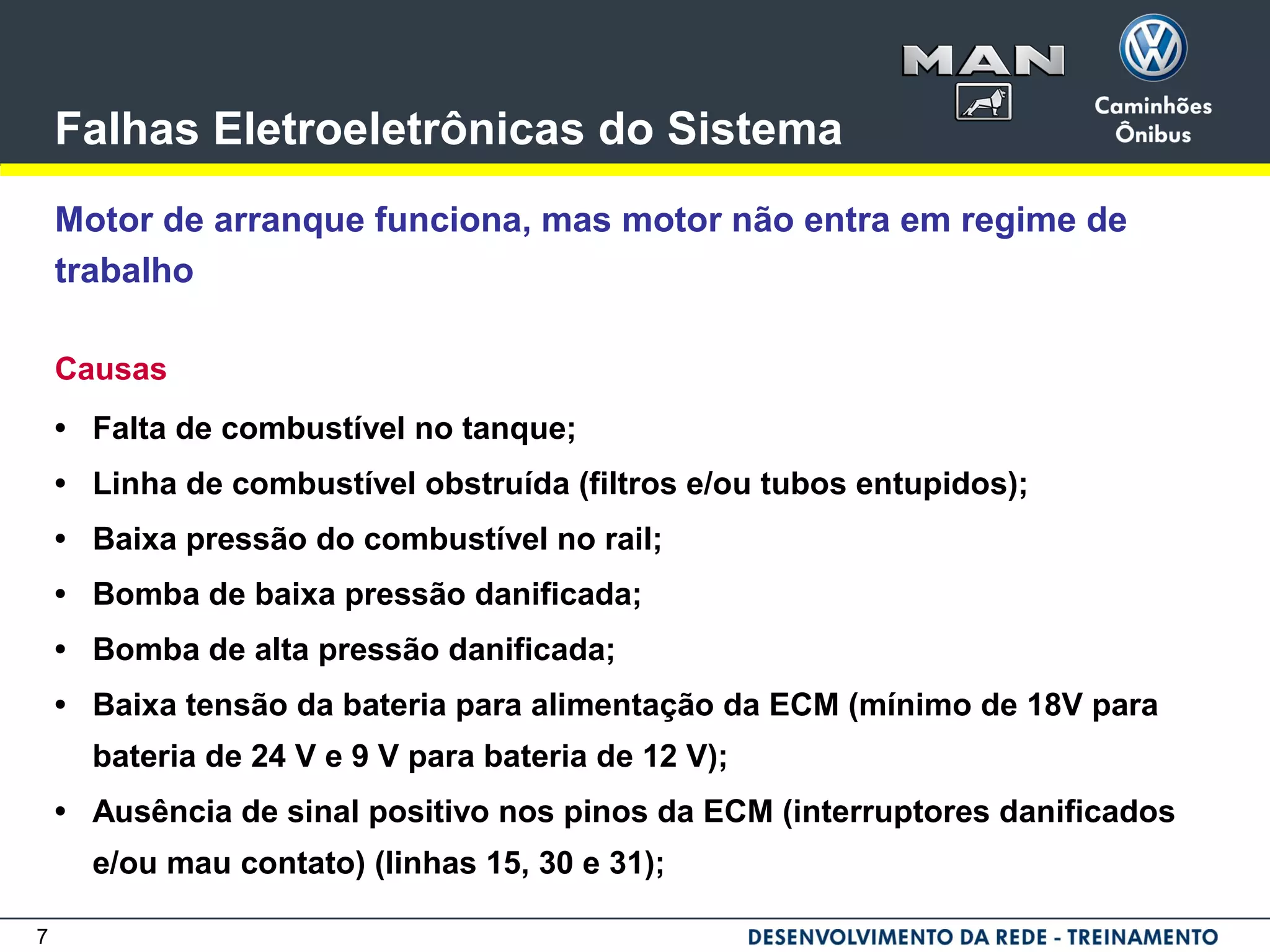

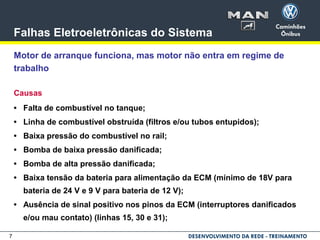

7 Falhas Eletroeletrônicas do Sistema Motor de arranque funciona, mas motor não entra em regime de trabalho Causas • Falta de combustível no tanque; • Linha de combustível obstruída (filtros e/ou tubos entupidos); • Baixa pressão do combustível no rail; • Bomba de baixa pressão danificada; • Bomba de alta pressão danificada; • Baixa tensão da bateria para alimentação da ECM (mínimo de 18V para bateria de 24 V e 9 V para bateria de 12 V); • Ausência de sinal positivo nos pinos da ECM (interruptores danificados e/ou mau contato) (linhas 15, 30 e 31);

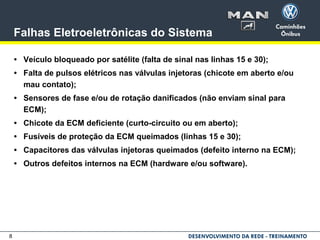

8 Falhas Eletroeletrônicas do Sistema • Veículo bloqueado por satélite (falta de sinal nas linhas 15 e 30); • Falta de pulsos elétricos nas válvulas injetoras (chicote em aberto e/ou mau contato); • Sensores de fase e/ou de rotação danificados (não enviam sinal para ECM); • Chicote da ECM deficiente (curto-circuito ou em aberto); • Fusíveis de proteção da ECM queimados (linhas 15 e 30); • Capacitores das válvulas injetoras queimados (defeito interno na ECM); • Outros defeitos internos na ECM (hardware e/ou software).

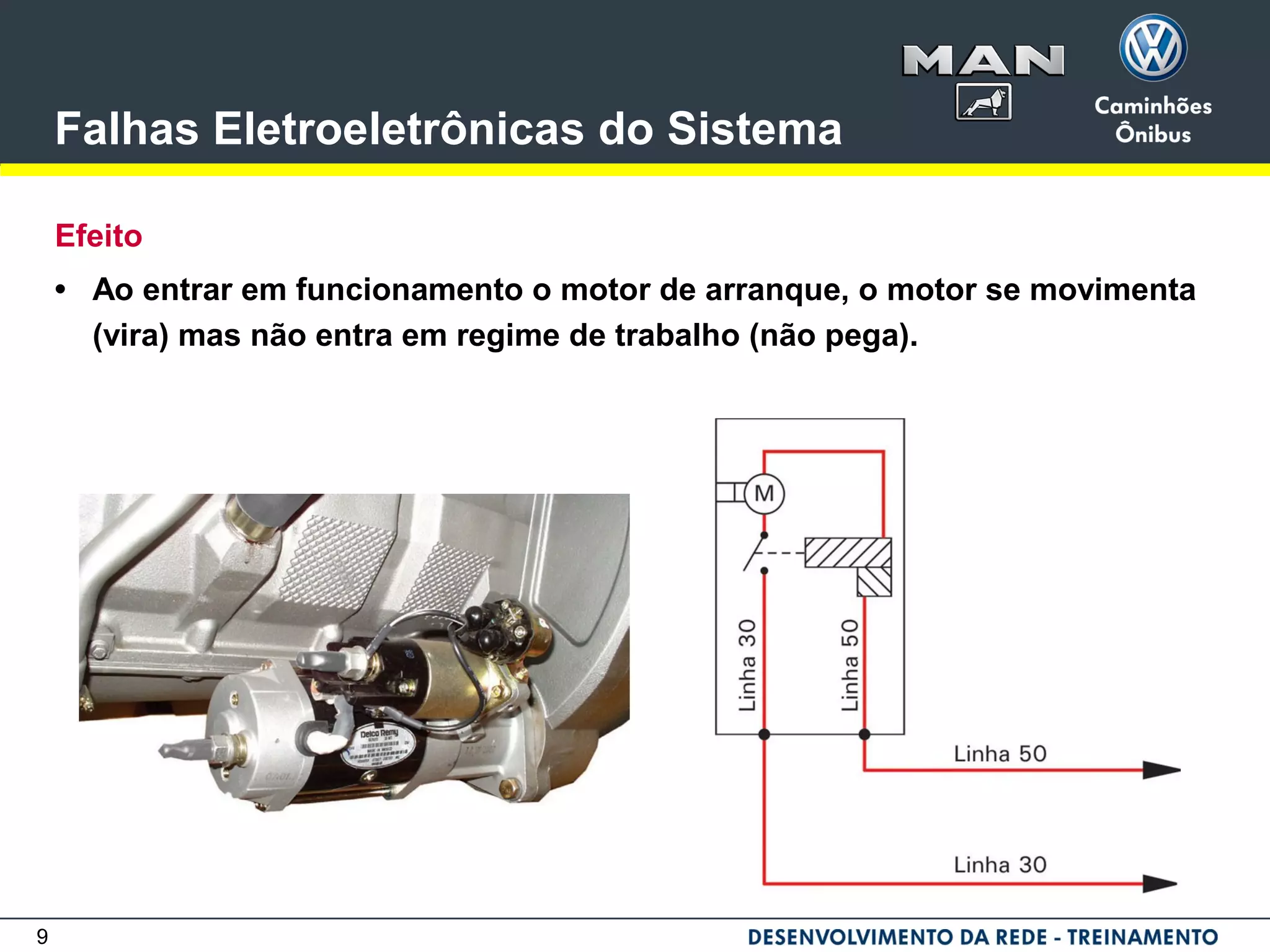

9 Falhas Eletroeletrônicas do Sistema Efeito • Ao entrar em funcionamento o motor de arranque, o motor se movimenta (vira) mas não entra em regime de trabalho (não pega).

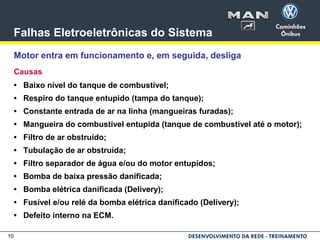

10 Falhas Eletroeletrônicas do Sistema Motor entra em funcionamento e, em seguida, desliga Causas • Baixo nível do tanque de combustível; • Respiro do tanque entupido (tampa do tanque); • Constante entrada de ar na linha (mangueiras furadas); • Mangueira do combustível entupida (tanque de combustível até o motor); • Filtro de ar obstruído; • Tubulação de ar obstruída; • Filtro separador de água e/ou do motor entupidos; • Bomba de baixa pressão danificada; • Bomba elétrica danificada (Delivery); • Fusível e/ou relé da bomba elétrica danificado (Delivery); • Defeito interno na ECM.

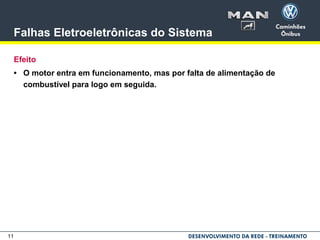

11 Falhas Eletroeletrônicas do Sistema Efeito • O motor entra em funcionamento, mas por falta de alimentação de combustível para logo em seguida.

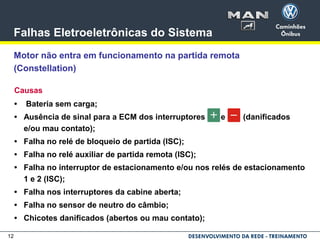

12 Falhas Eletroeletrônicas do Sistema Motor não entra em funcionamento na partida remota (Constellation) Causas • Bateria sem carga; • Ausência de sinal para a ECM dos interruptores e (danificados e/ou mau contato); • Falha no relé de bloqueio de partida (ISC); • Falha no relé auxiliar de partida remota (ISC); • Falha no interruptor de estacionamento e/ou nos relés de estacionamento 1 e 2 (ISC); • Falha nos interruptores da cabine aberta; • Falha no sensor de neutro do câmbio; • Chicotes danificados (abertos ou mau contato);

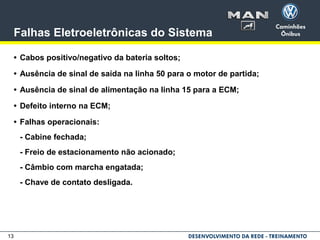

13 Falhas Eletroeletrônicas do Sistema • Cabos positivo/negativo da bateria soltos; • Ausência de sinal de saída na linha 50 para o motor de partida; • Ausência de sinal de alimentação na linha 15 para a ECM; • Defeito interno na ECM; • Falhas operacionais: - Cabine fechada; - Freio de estacionamento não acionado; - Câmbio com marcha engatada; - Chave de contato desligada.

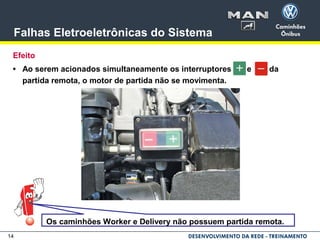

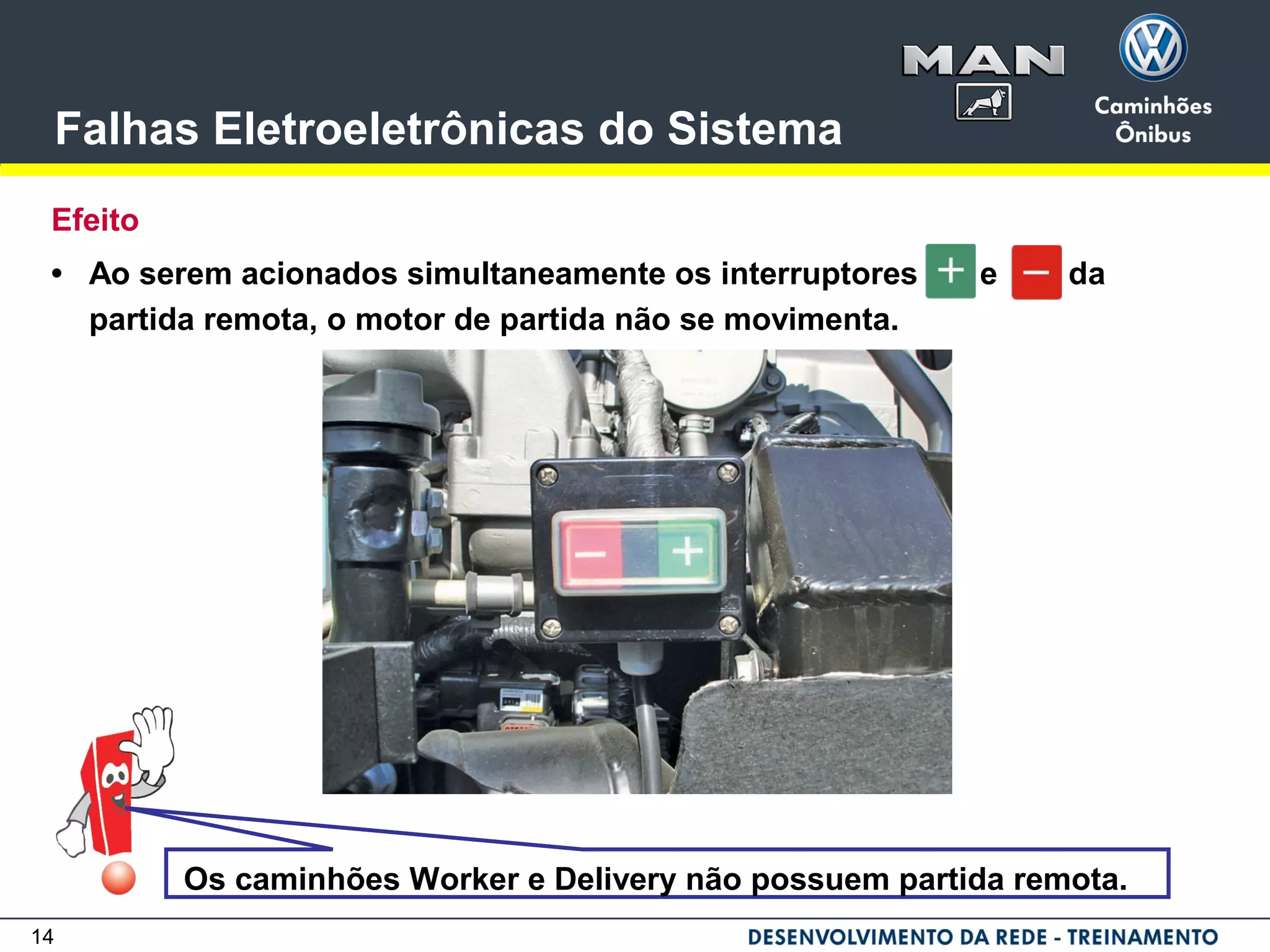

14 Falhas Eletroeletrônicas do Sistema Efeito • Ao serem acionados simultaneamente os interruptores e da partida remota, o motor de partida não se movimenta. Os caminhões Worker e Delivery não possuem partida remota.

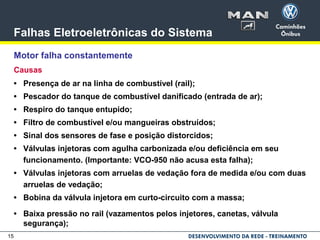

15 Falhas Eletroeletrônicas do Sistema Motor falha constantemente Causas • Presença de ar na linha de combustível (rail); • Pescador do tanque de combustível danificado (entrada de ar); • Respiro do tanque entupido; • Filtro de combustível e/ou mangueiras obstruídos; • Sinal dos sensores de fase e posição distorcidos; • Válvulas injetoras com agulha carbonizada e/ou deficiência em seu funcionamento. (Importante: VCO-950 não acusa esta falha); • Válvulas injetoras com arruelas de vedação fora de medida e/ou com duas arruelas de vedação; • Bobina da válvula injetora em curto-circuito com a massa; • Baixa pressão no rail (vazamentos pelos injetores, canetas, válvula segurança);

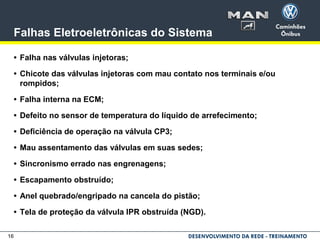

16 Falhas Eletroeletrônicas do Sistema • Falha nas válvulas injetoras; • Chicote das válvulas injetoras com mau contato nos terminais e/ou rompidos; • Falha interna na ECM; • Defeito no sensor de temperatura do líquido de arrefecimento; • Deficiência de operação na válvula CP3; • Mau assentamento das válvulas em suas sedes; • Sincronismo errado nas engrenagens; • Escapamento obstruído; • Anel quebrado/engripado na cancela do pistão; • Tela de proteção da válvula IPR obstruída (NGD).

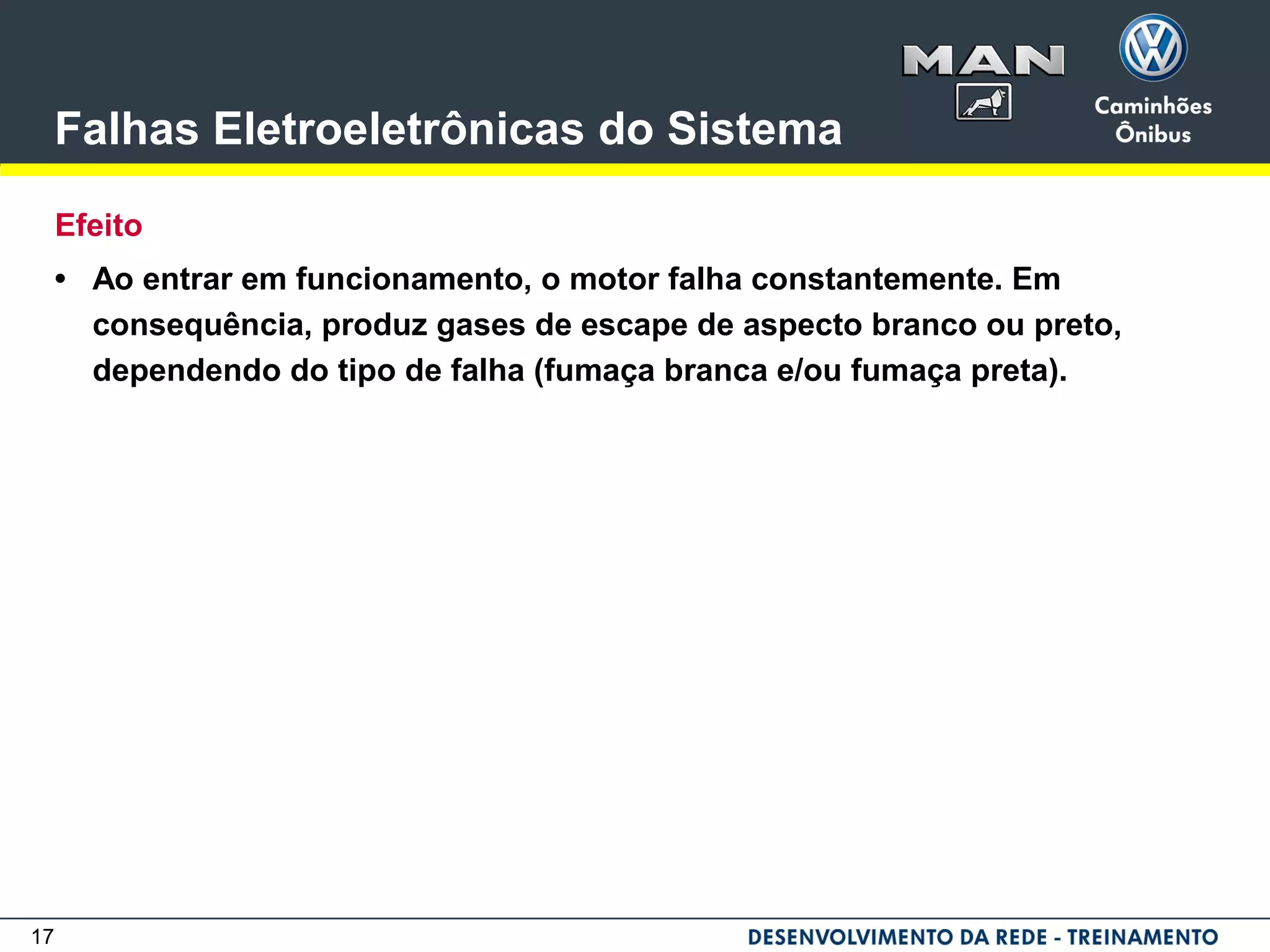

17 Falhas Eletroeletrônicas do Sistema Efeito • Ao entrar em funcionamento, o motor falha constantemente. Em consequência, produz gases de escape de aspecto branco ou preto, dependendo do tipo de falha (fumaça branca e/ou fumaça preta).

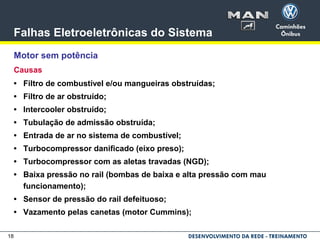

18 Falhas Eletroeletrônicas do Sistema Motor sem potência Causas • Filtro de combustível e/ou mangueiras obstruídas; • Filtro de ar obstruído; • Intercooler obstruído; • Tubulação de admissão obstruída; • Entrada de ar no sistema de combustível; • Turbocompressor danificado (eixo preso); • Turbocompressor com as aletas travadas (NGD); • Baixa pressão no rail (bombas de baixa e alta pressão com mau funcionamento); • Sensor de pressão do rail defeituoso; • Vazamento pelas canetas (motor Cummins);

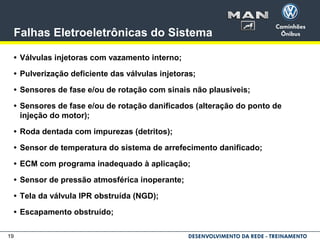

19 Falhas Eletroeletrônicas do Sistema • Válvulas injetoras com vazamento interno; • Pulverização deficiente das válvulas injetoras; • Sensores de fase e/ou de rotação com sinais não plausíveis; • Sensores de fase e/ou de rotação danificados (alteração do ponto de injeção do motor); • Roda dentada com impurezas (detritos); • Sensor de temperatura do sistema de arrefecimento danificado; • ECM com programa inadequado à aplicação; • Sensor de pressão atmosférica inoperante; • Tela da válvula IPR obstruída (NGD); • Escapamento obstruído;

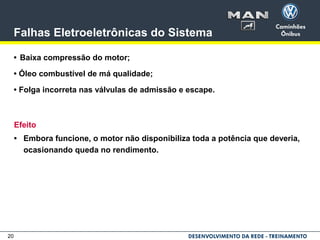

20 Falhas Eletroeletrônicas do Sistema • Baixa compressão do motor; • Óleo combustível de má qualidade; • Folga incorreta nas válvulas de admissão e escape. Efeito • Embora funcione, o motor não disponibiliza toda a potência que deveria, ocasionando queda no rendimento.
21 Falhas Eletroeletrônicas do Sistema Motor perdeu potência e não acelera Causas • Baixa pressão de óleo lubrificante (físico); • Elevada temperatura do líquido de arrefecimento (físico); • Baixo nível do líquido de arrefecimento (físico); • Baixa pressão no coletor de ar de admissão; • Alta temperatura do ar no coletor de admissão; • Válvula reguladora de pressão CP3 com defeito (excesso de pressão no rail provocando abertura da válvula de segurança); • Temperatura do combustível acima de 71 °C; • Água no combustível (motor Cummins não ligado à ECM); • Veículo bloqueado via satélite; • Pedal do acelerador danificado.

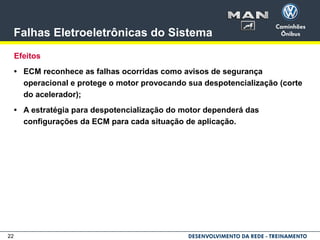

22 Falhas Eletroeletrônicas do Sistema Efeitos • ECM reconhece as falhas ocorridas como avisos de segurança operacional e protege o motor provocando sua despotencialização (corte do acelerador); • A estratégia para despotencialização do motor dependerá das configurações da ECM para cada situação de aplicação.

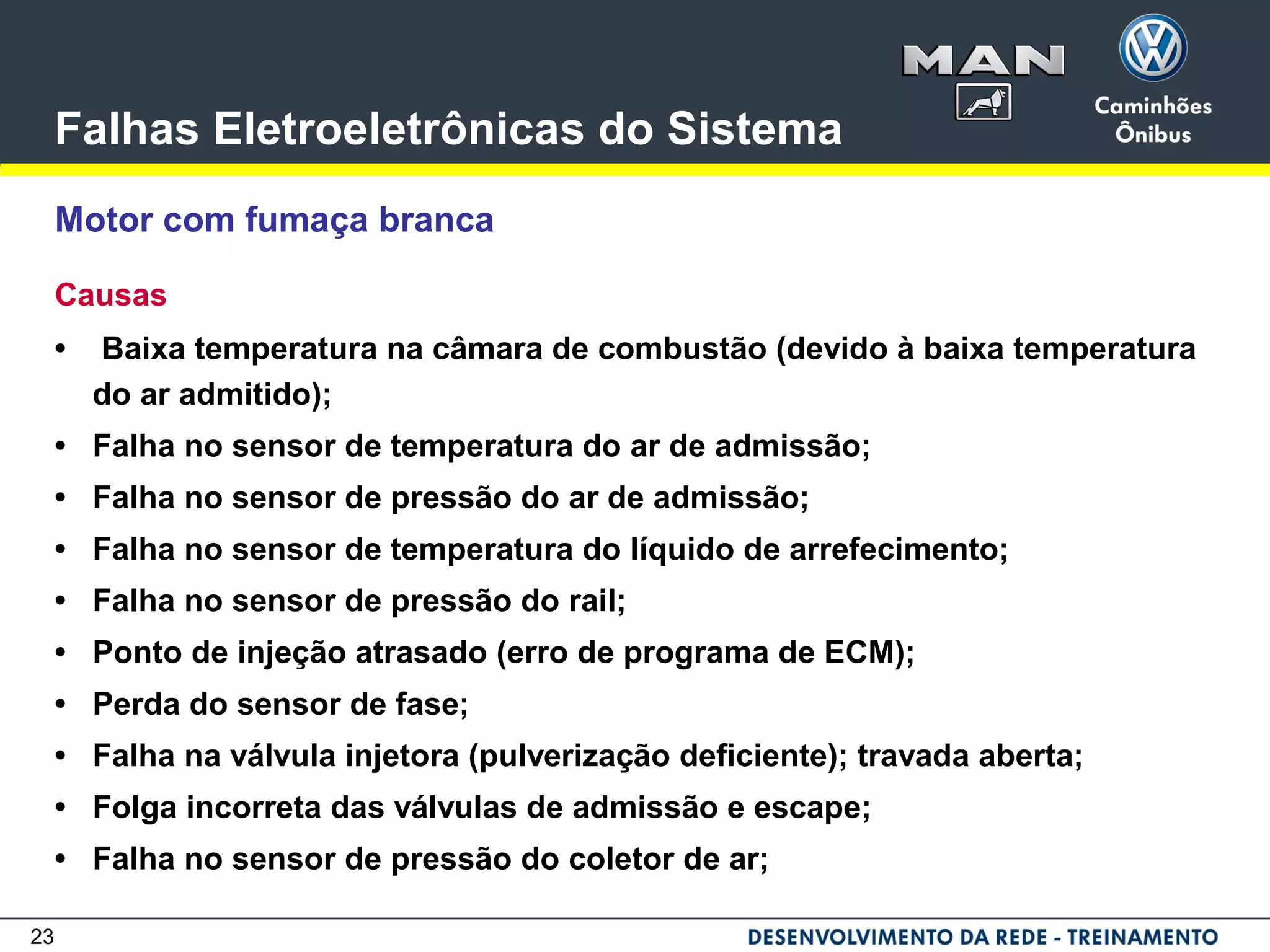

23 Falhas Eletroeletrônicas do Sistema Motor com fumaça branca Causas • Baixa temperatura na câmara de combustão (devido à baixa temperatura do ar admitido); • Falha no sensor de temperatura do ar de admissão; • Falha no sensor de pressão do ar de admissão; • Falha no sensor de temperatura do líquido de arrefecimento; • Falha no sensor de pressão do rail; • Ponto de injeção atrasado (erro de programa de ECM); • Perda do sensor de fase; • Falha na válvula injetora (pulverização deficiente); travada aberta; • Folga incorreta das válvulas de admissão e escape; • Falha no sensor de pressão do coletor de ar;

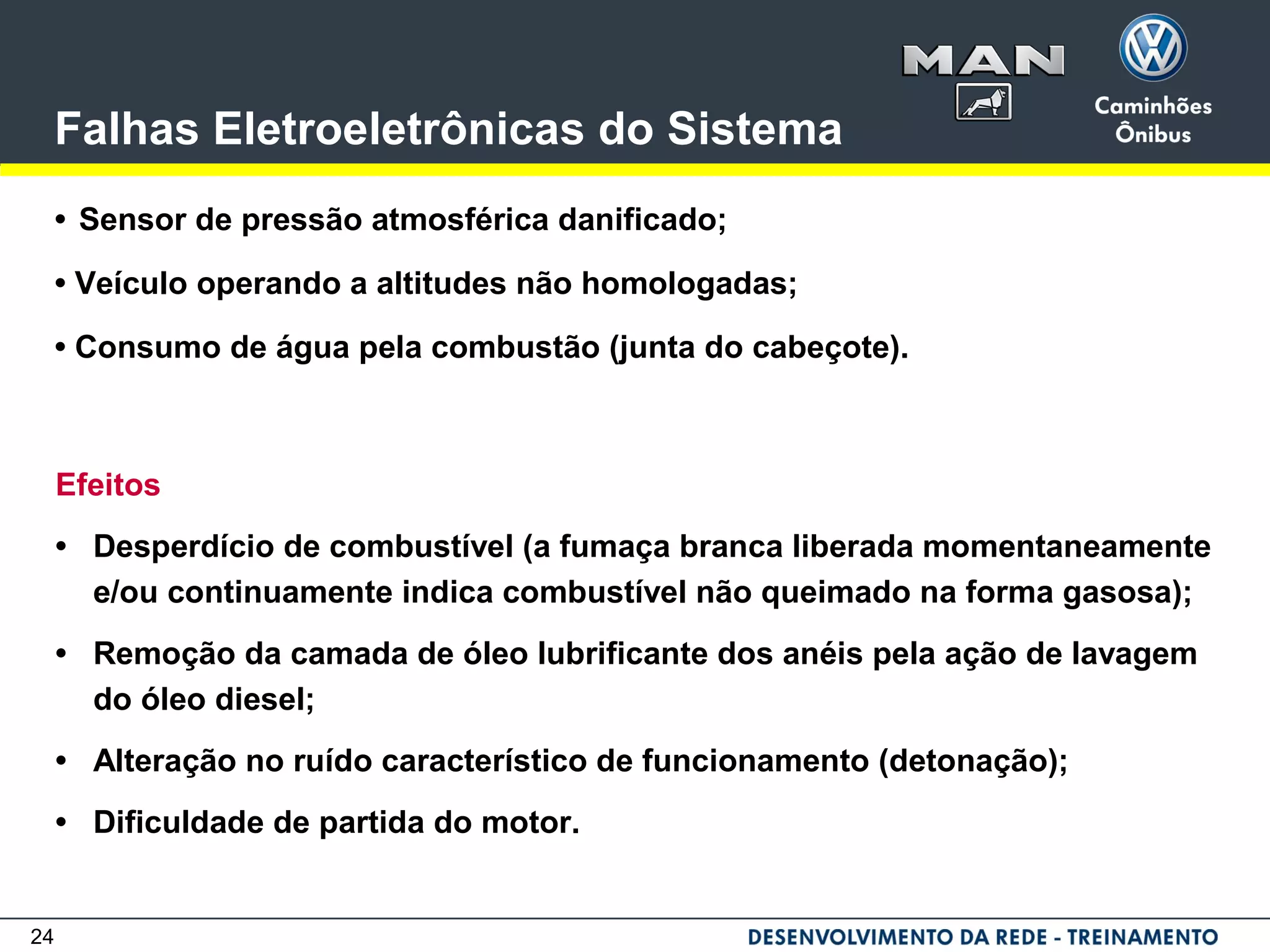

24 Falhas Eletroeletrônicas do Sistema • Sensor de pressão atmosférica danificado; • Veículo operando a altitudes não homologadas; • Consumo de água pela combustão (junta do cabeçote). Efeitos • Desperdício de combustível (a fumaça branca liberada momentaneamente e/ou continuamente indica combustível não queimado na forma gasosa); • Remoção da camada de óleo lubrificante dos anéis pela ação de lavagem do óleo diesel; • Alteração no ruído característico de funcionamento (detonação); • Dificuldade de partida do motor.

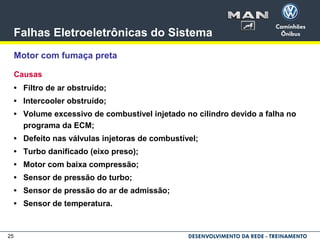

25 Falhas Eletroeletrônicas do Sistema Motor com fumaça preta Causas • Filtro de ar obstruído; • Intercooler obstruído; • Volume excessivo de combustível injetado no cilindro devido a falha no programa da ECM; • Defeito nas válvulas injetoras de combustível; • Turbo danificado (eixo preso); • Motor com baixa compressão; • Sensor de pressão do turbo; • Sensor de pressão do ar de admissão; • Sensor de temperatura.

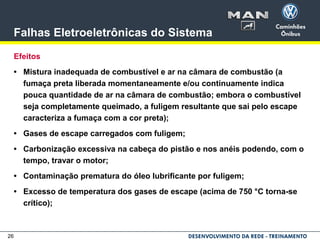

26 Falhas Eletroeletrônicas do Sistema Efeitos • Mistura inadequada de combustível e ar na câmara de combustão (a fumaça preta liberada momentaneamente e/ou continuamente indica pouca quantidade de ar na câmara de combustão; embora o combustível seja completamente queimado, a fuligem resultante que sai pelo escape caracteriza a fumaça com a cor preta); • Gases de escape carregados com fuligem; • Carbonização excessiva na cabeça do pistão e nos anéis podendo, com o tempo, travar o motor; • Contaminação prematura do óleo lubrificante por fuligem; • Excesso de temperatura dos gases de escape (acima de 750 °C torna-se crítico);

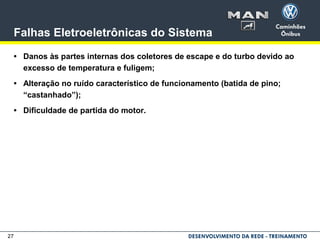

27 Falhas Eletroeletrônicas do Sistema • Danos às partes internas dos coletores de escape e do turbo devido ao excesso de temperatura e fuligem; • Alteração no ruído característico de funcionamento (batida de pino; “castanhado”); • Dificuldade de partida do motor.

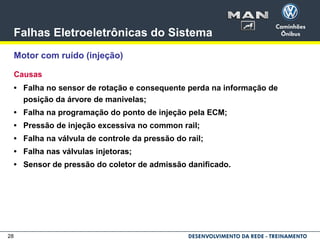

28 Falhas Eletroeletrônicas do Sistema Motor com ruído (injeção) Causas • Falha no sensor de rotação e consequente perda na informação de posição da árvore de manivelas; • Falha na programação do ponto de injeção pela ECM; • Pressão de injeção excessiva no common rail; • Falha na válvula de controle da pressão do rail; • Falha nas válvulas injetoras; • Sensor de pressão do coletor de admissão danificado.

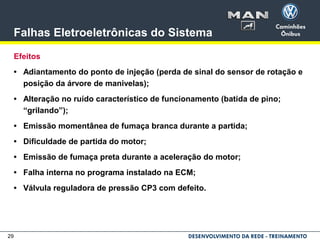

29 Falhas Eletroeletrônicas do Sistema Efeitos • Adiantamento do ponto de injeção (perda de sinal do sensor de rotação e posição da árvore de manivelas); • Alteração no ruído característico de funcionamento (batida de pino; “grilando”); • Emissão momentânea de fumaça branca durante a partida; • Dificuldade de partida do motor; • Emissão de fumaça preta durante a aceleração do motor; • Falha interna no programa instalado na ECM; • Válvula reguladora de pressão CP3 com defeito.

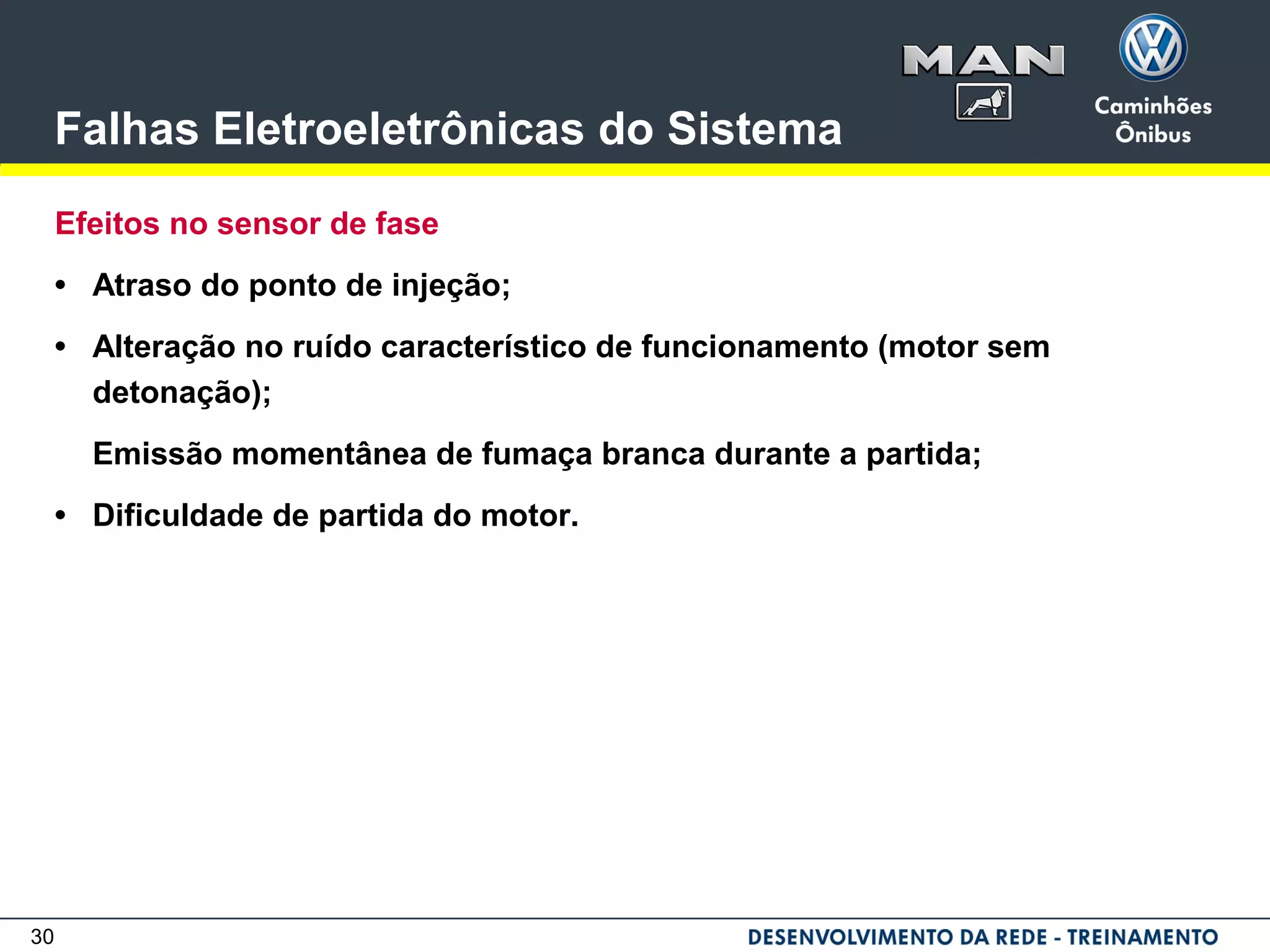

30 Falhas Eletroeletrônicas do Sistema Efeitos no sensor de fase • Atraso do ponto de injeção; • Alteração no ruído característico de funcionamento (motor sem detonação); Emissão momentânea de fumaça branca durante a partida; • Dificuldade de partida do motor.

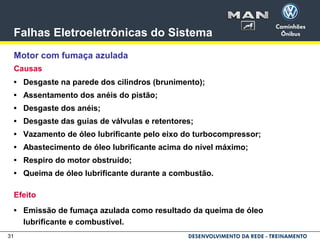

31 Falhas Eletroeletrônicas do Sistema Motor com fumaça azulada Causas • Desgaste na parede dos cilindros (brunimento); • Assentamento dos anéis do pistão; • Desgaste dos anéis; • Desgaste das guias de válvulas e retentores; • Vazamento de óleo lubrificante pelo eixo do turbocompressor; • Abastecimento de óleo lubrificante acima do nível máximo; • Respiro do motor obstruído; • Queima de óleo lubrificante durante a combustão. Efeito • Emissão de fumaça azulada como resultado da queima de óleo lubrificante e combustível.
32 Falhas Eletroeletrônicas do Sistema Corte de aceleração do motor (perda de potência/proteção parcial do motor) Causas • Líquido de arrefecimento abaixo do nível mínimo de trabalho no reservatório; • Temperatura excessiva do líquido de arrefecimento; • Baixa pressão de óleo lubrificante; • Temperatura excessiva do óleo lubrificante (*); • Água presente no combustível (somente motores MWM e ISC; exclui-se o motor Interact); • Veículo bloqueado via satélite; • Pedal do acelerador danificado.

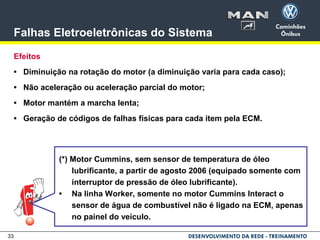

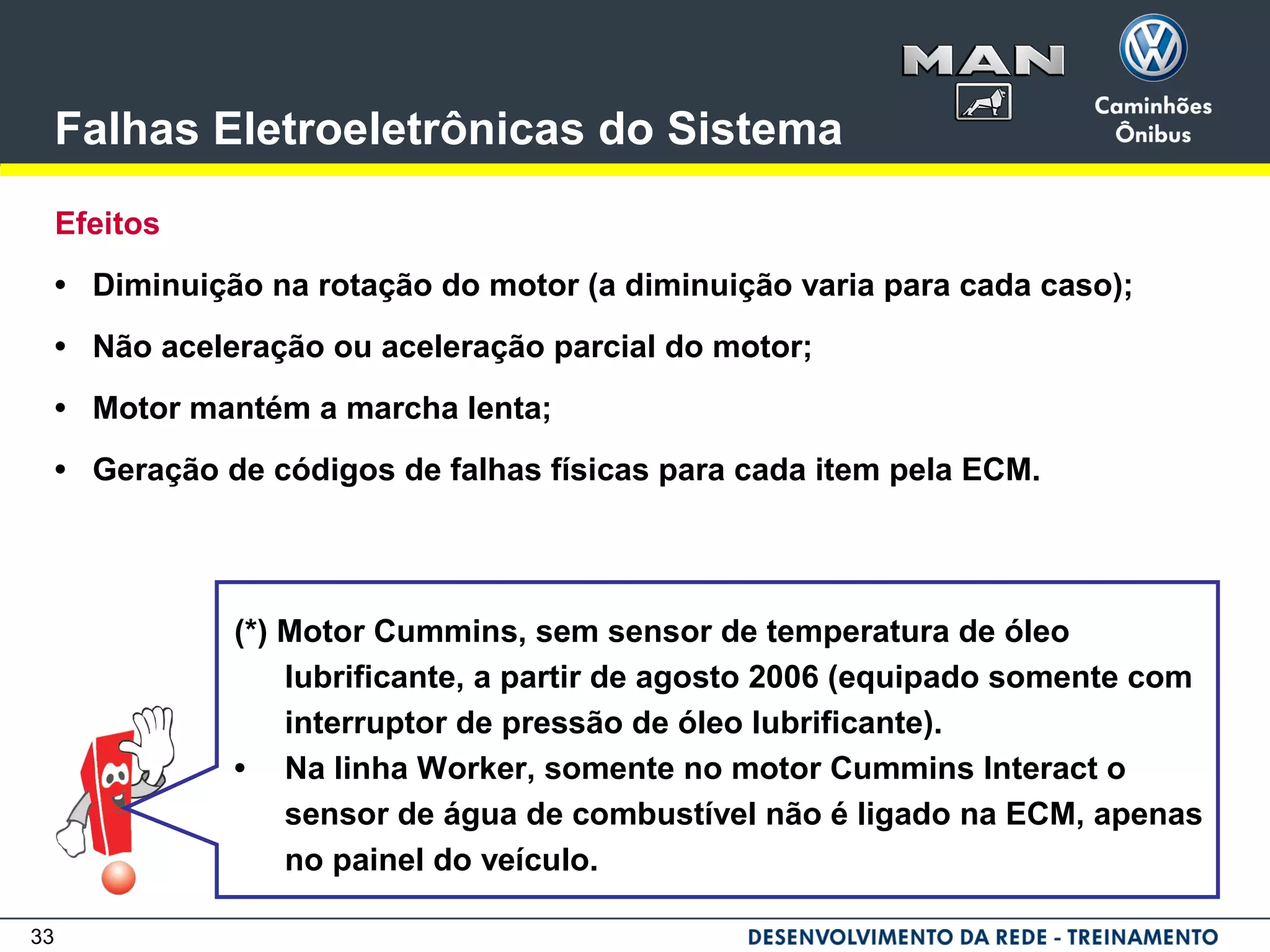

33 Falhas Eletroeletrônicas do Sistema Efeitos • Diminuição na rotação do motor (a diminuição varia para cada caso); • Não aceleração ou aceleração parcial do motor; • Motor mantém a marcha lenta; • Geração de códigos de falhas físicas para cada item pela ECM. (*) Motor Cummins, sem sensor de temperatura de óleo lubrificante, a partir de agosto 2006 (equipado somente com interruptor de pressão de óleo lubrificante). • Na linha Worker, somente no motor Cummins Interact o sensor de água de combustível não é ligado na ECM, apenas no painel do veículo.

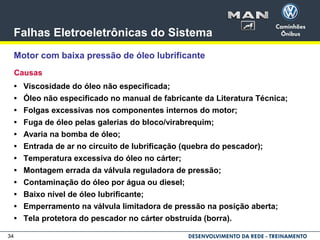

34 Falhas Eletroeletrônicas do Sistema Motor com baixa pressão de óleo lubrificante Causas • Viscosidade do óleo não especificada; • Óleo não especificado no manual de fabricante da Literatura Técnica; • Folgas excessivas nos componentes internos do motor; • Fuga de óleo pelas galerias do bloco/virabrequim; • Avaria na bomba de óleo; • Entrada de ar no circuito de lubrificação (quebra do pescador); • Temperatura excessiva do óleo no cárter; • Montagem errada da válvula reguladora de pressão; • Contaminação do óleo por água ou diesel; • Baixo nível de óleo lubrificante; • Emperramento na válvula limitadora de pressão na posição aberta; • Tela protetora do pescador no cárter obstruída (borra).

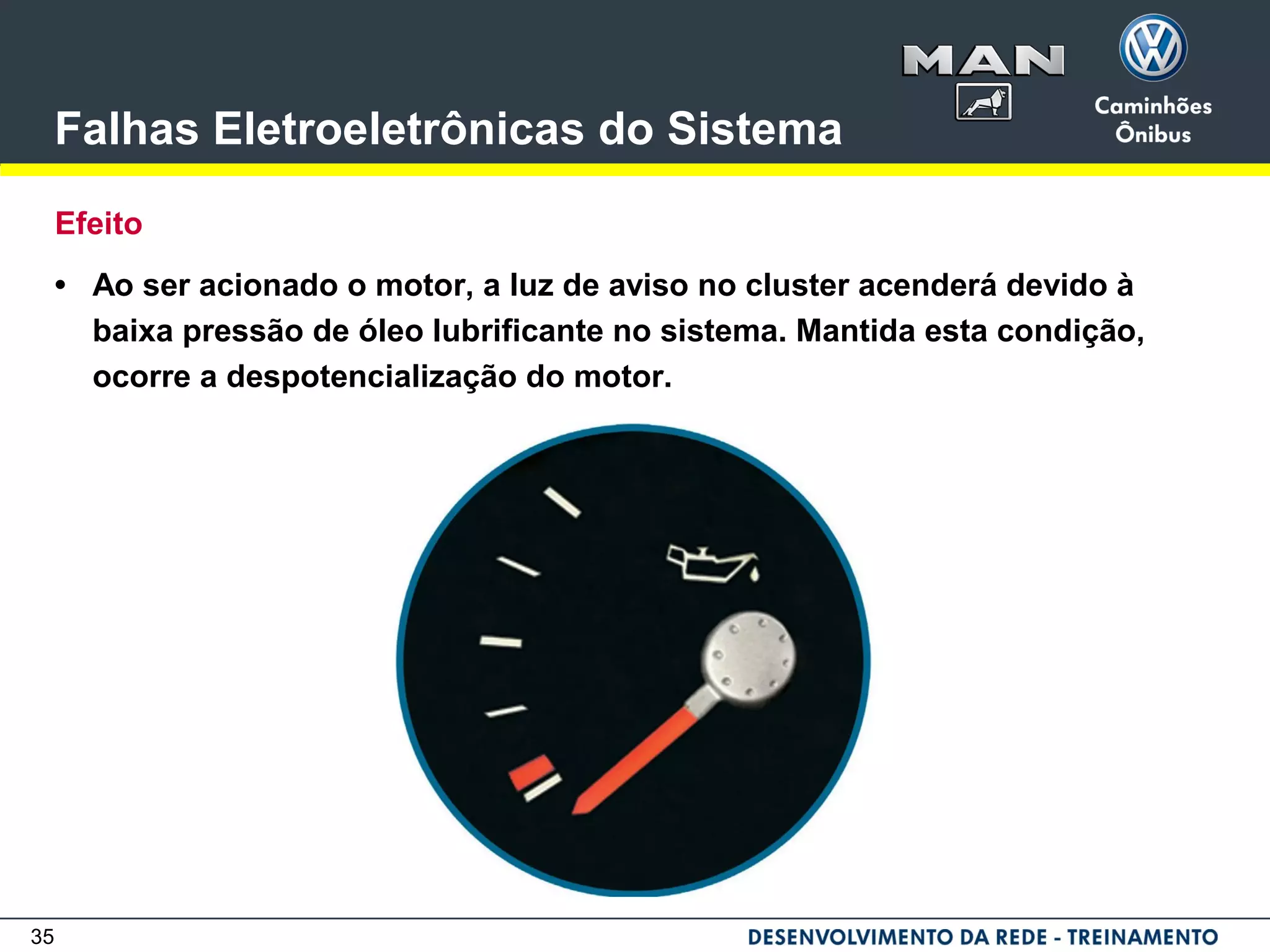

35 Falhas Eletroeletrônicas do Sistema Efeito • Ao ser acionado o motor, a luz de aviso no cluster acenderá devido à baixa pressão de óleo lubrificante no sistema. Mantida esta condição, ocorre a despotencialização do motor.

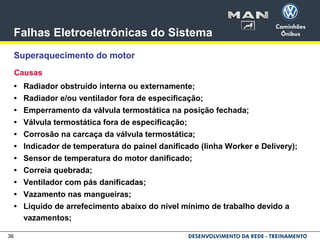

36 Falhas Eletroeletrônicas do Sistema Superaquecimento do motor Causas • Radiador obstruído interna ou externamente; • Radiador e/ou ventilador fora de especificação; • Emperramento da válvula termostática na posição fechada; • Válvula termostática fora de especificação; • Corrosão na carcaça da válvula termostática; • Indicador de temperatura do painel danificado (linha Worker e Delivery); • Sensor de temperatura do motor danificado; • Correia quebrada; • Ventilador com pás danificadas; • Vazamento nas mangueiras; • Líquido de arrefecimento abaixo do nível mínimo de trabalho devido a vazamentos;

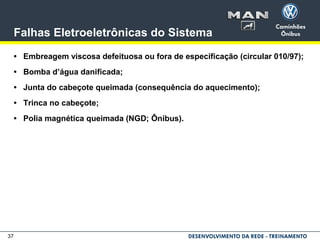

37 Falhas Eletroeletrônicas do Sistema • Embreagem viscosa defeituosa ou fora de especificação (circular 010/97); • Bomba d’água danificada; • Junta do cabeçote queimada (consequência do aquecimento); • Trinca no cabeçote; • Polia magnética queimada (NGD; Ônibus).

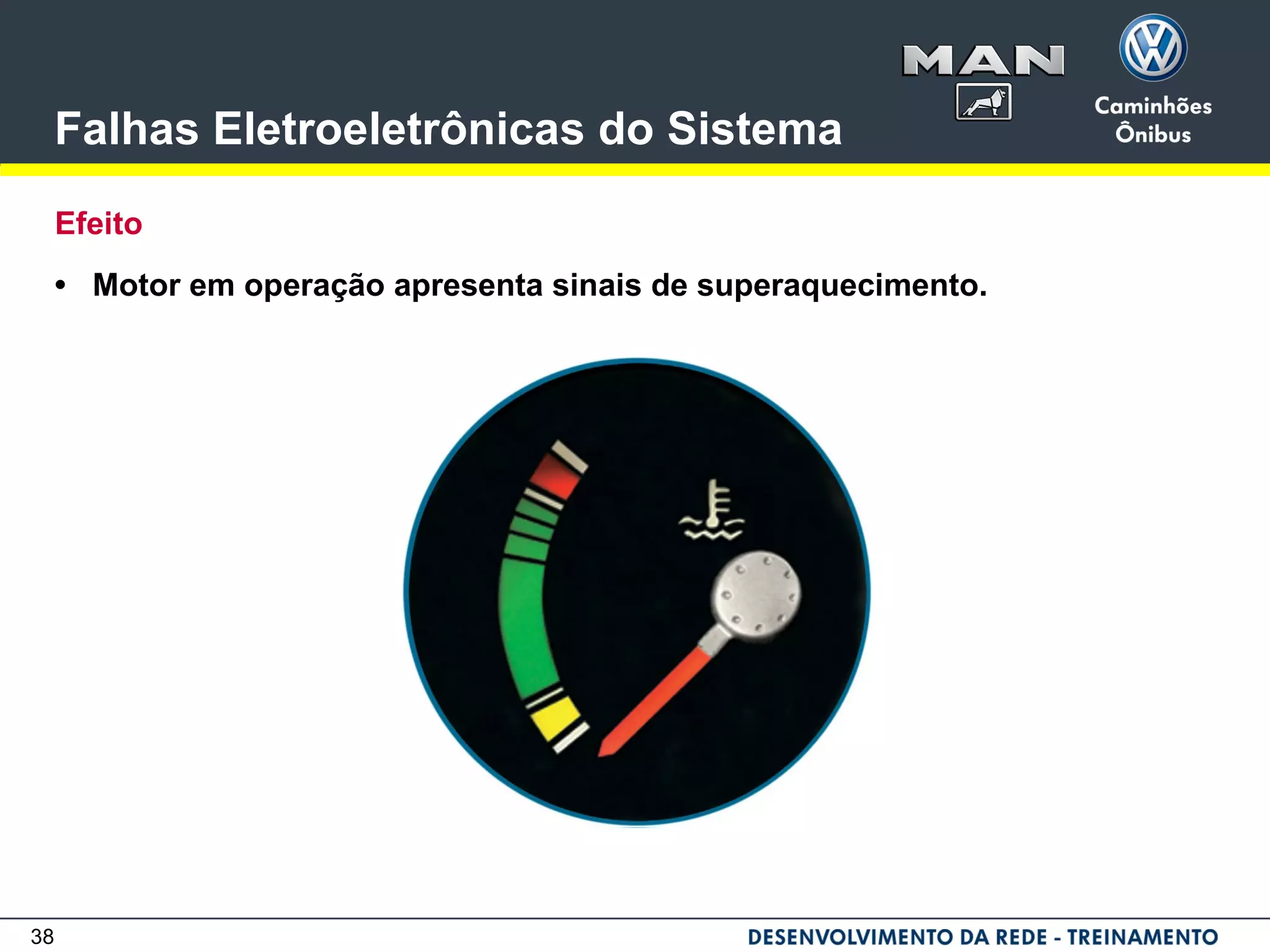

38 Falhas Eletroeletrônicas do Sistema Efeito • Motor em operação apresenta sinais de superaquecimento.

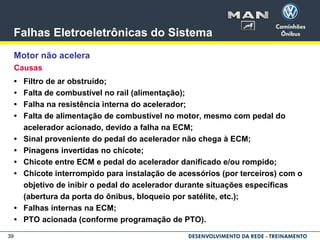

39 Falhas Eletroeletrônicas do Sistema Motor não acelera Causas • Filtro de ar obstruído; • Falta de combustível no rail (alimentação); • Falha na resistência interna do acelerador; • Falta de alimentação de combustível no motor, mesmo com pedal do acelerador acionado, devido a falha na ECM; • Sinal proveniente do pedal do acelerador não chega à ECM; • Pinagens invertidas no chicote; • Chicote entre ECM e pedal do acelerador danificado e/ou rompido; • Chicote interrompido para instalação de acessórios (por terceiros) com o objetivo de inibir o pedal do acelerador durante situações específicas (abertura da porta do ônibus, bloqueio por satélite, etc.); • Falhas internas na ECM; • PTO acionada (conforme programação de PTO).

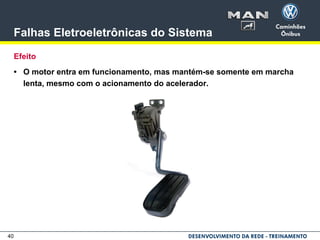

40 Falhas Eletroeletrônicas do Sistema Efeito • O motor entra em funcionamento, mas mantém-se somente em marcha lenta, mesmo com o acionamento do acelerador.

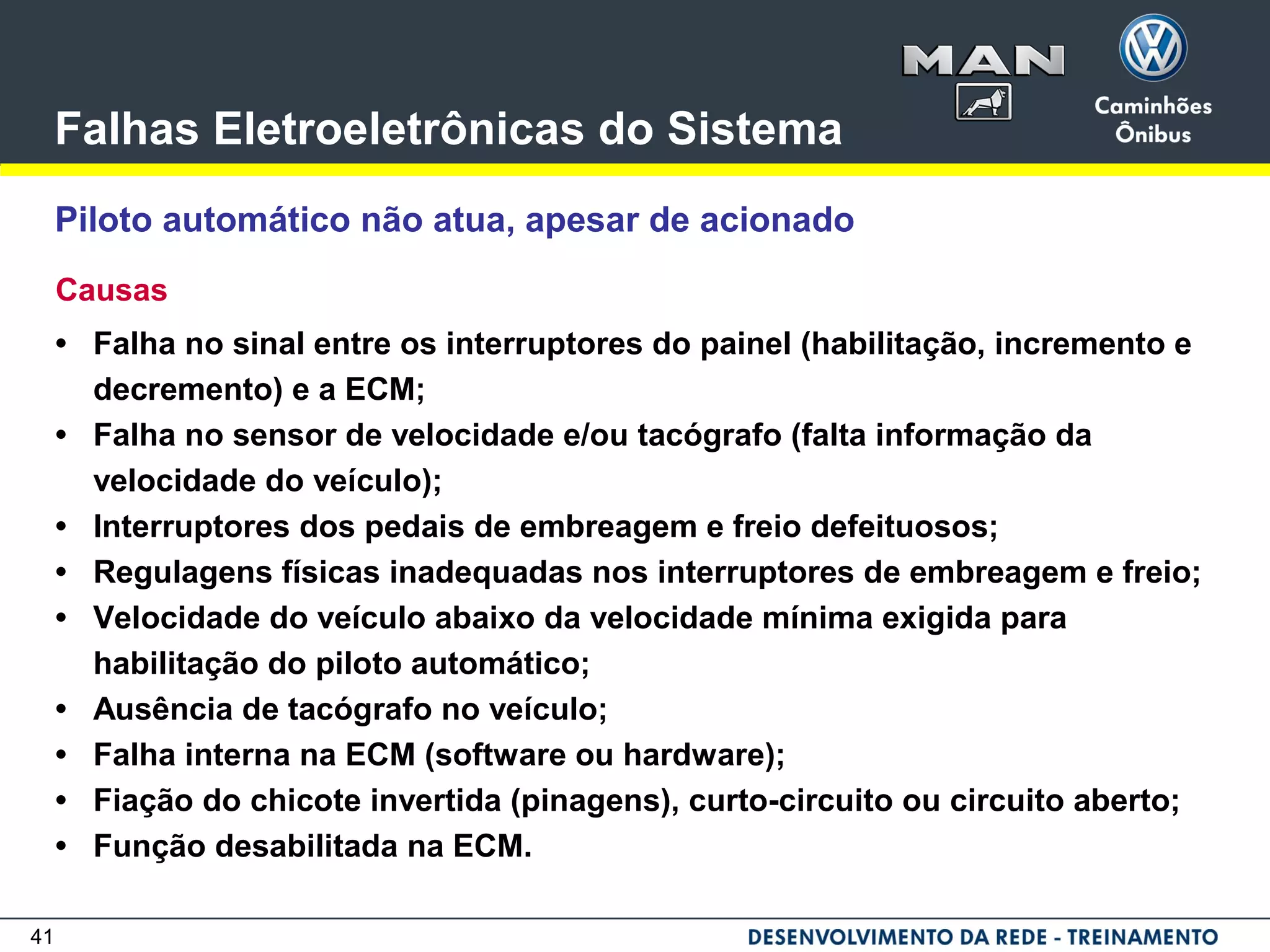

41 Falhas Eletroeletrônicas do Sistema Piloto automático não atua, apesar de acionado Causas • Falha no sinal entre os interruptores do painel (habilitação, incremento e decremento) e a ECM; • Falha no sensor de velocidade e/ou tacógrafo (falta informação da velocidade do veículo); • Interruptores dos pedais de embreagem e freio defeituosos; • Regulagens físicas inadequadas nos interruptores de embreagem e freio; • Velocidade do veículo abaixo da velocidade mínima exigida para habilitação do piloto automático; • Ausência de tacógrafo no veículo; • Falha interna na ECM (software ou hardware); • Fiação do chicote invertida (pinagens), curto-circuito ou circuito aberto; • Função desabilitada na ECM.

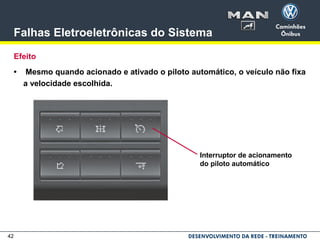

42 Falhas Eletroeletrônicas do Sistema Efeito • Mesmo quando acionado e ativado o piloto automático, o veículo não fixa a velocidade escolhida. Interruptor de acionamento do piloto automático

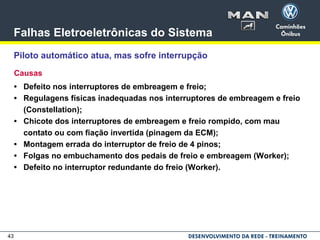

43 Falhas Eletroeletrônicas do Sistema Piloto automático atua, mas sofre interrupção Causas • Defeito nos interruptores de embreagem e freio; • Regulagens físicas inadequadas nos interruptores de embreagem e freio (Constellation); • Chicote dos interruptores de embreagem e freio rompido, com mau contato ou com fiação invertida (pinagem da ECM); • Montagem errada do interruptor de freio de 4 pinos; • Folgas no embuchamento dos pedais de freio e embreagem (Worker); • Defeito no interruptor redundante do freio (Worker).

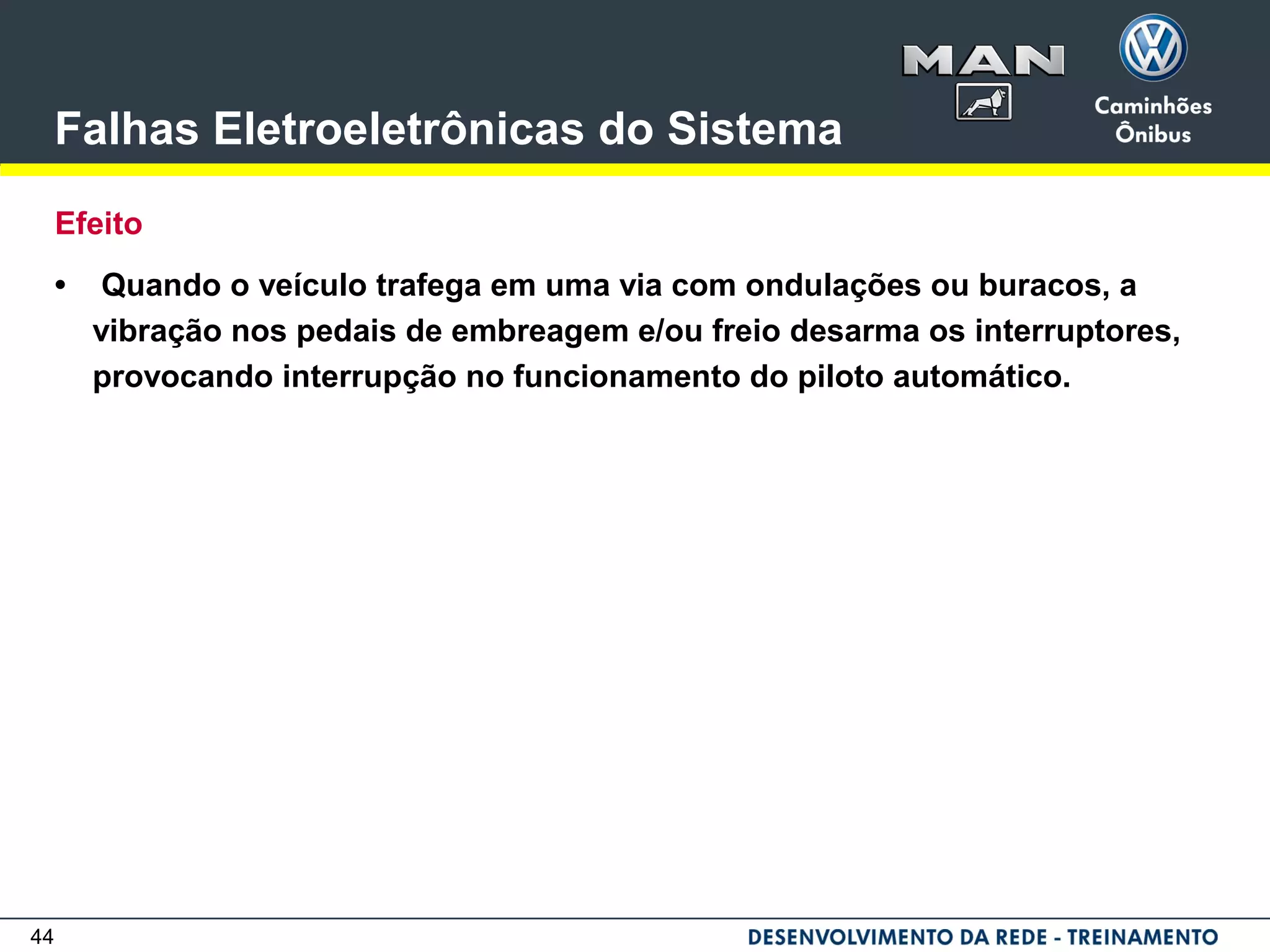

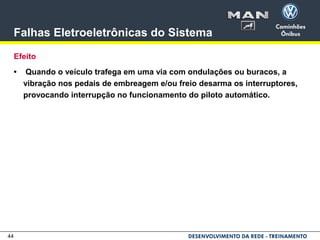

44 Falhas Eletroeletrônicas do Sistema Efeito • Quando o veículo trafega em uma via com ondulações ou buracos, a vibração nos pedais de embreagem e/ou freio desarma os interruptores, provocando interrupção no funcionamento do piloto automático.

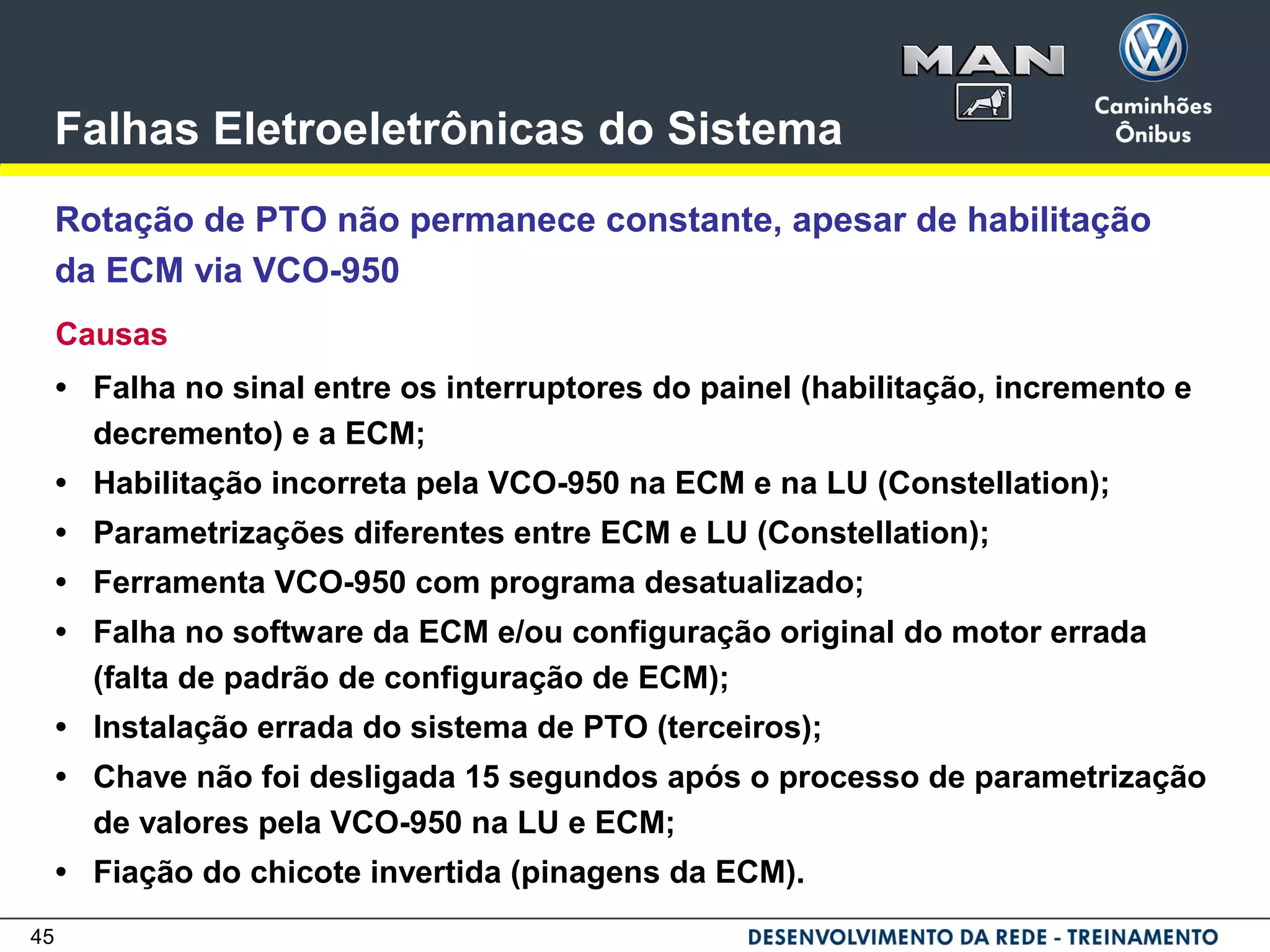

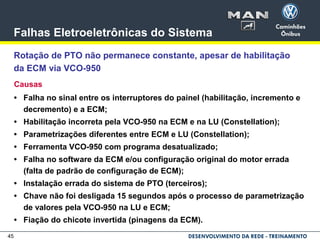

45 Falhas Eletroeletrônicas do Sistema Rotação de PTO não permanece constante, apesar de habilitação da ECM via VCO-950 Causas • Falha no sinal entre os interruptores do painel (habilitação, incremento e decremento) e a ECM; • Habilitação incorreta pela VCO-950 na ECM e na LU (Constellation); • Parametrizações diferentes entre ECM e LU (Constellation); • Ferramenta VCO-950 com programa desatualizado; • Falha no software da ECM e/ou configuração original do motor errada (falta de padrão de configuração de ECM); • Instalação errada do sistema de PTO (terceiros); • Chave não foi desligada 15 segundos após o processo de parametrização de valores pela VCO-950 na LU e ECM; • Fiação do chicote invertida (pinagens da ECM).

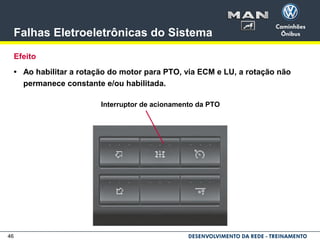

46 Falhas Eletroeletrônicas do Sistema Efeito • Ao habilitar a rotação do motor para PTO, via ECM e LU, a rotação não permanece constante e/ou habilitada. Interruptor de acionamento da PTO

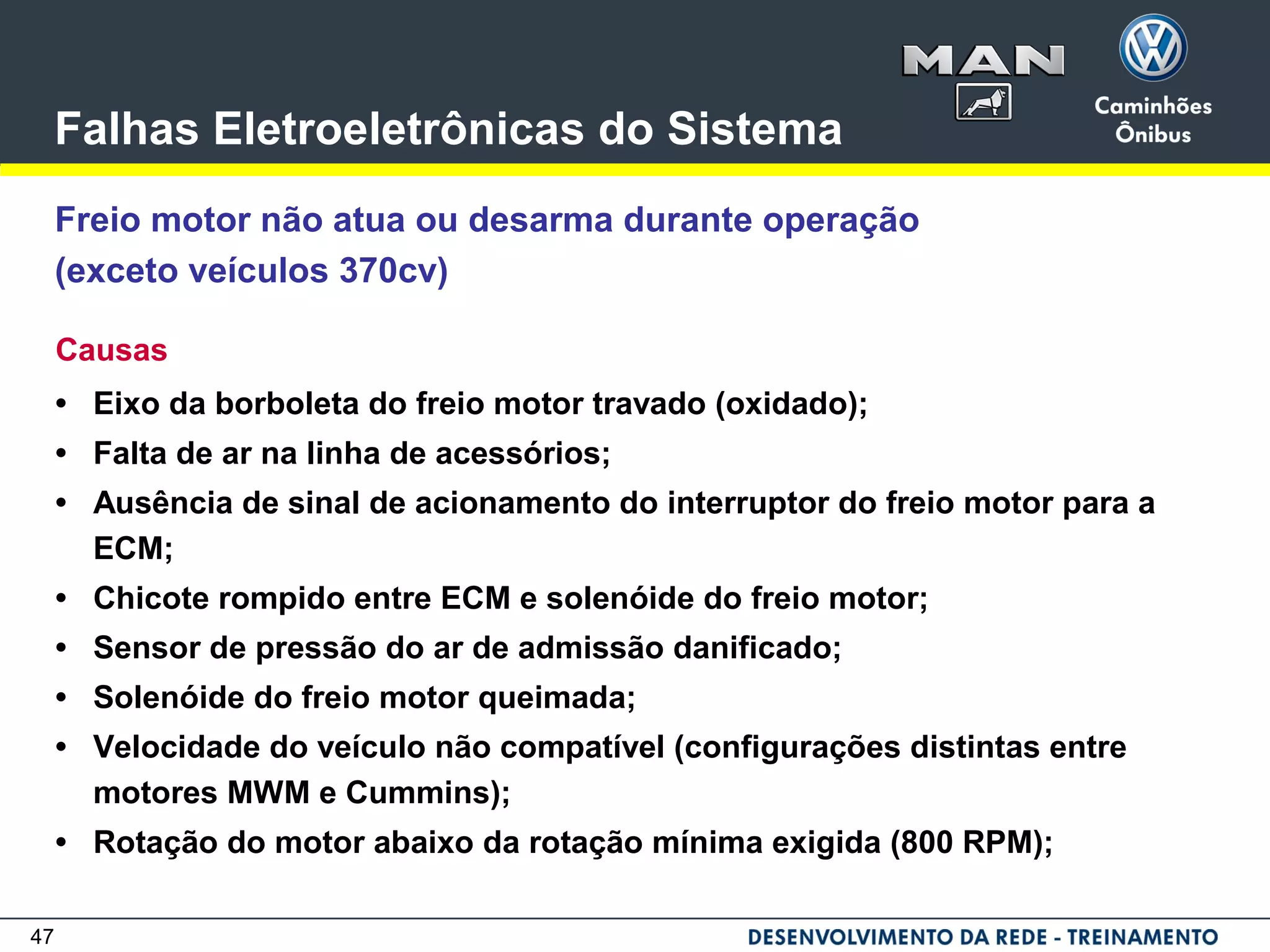

47 Falhas Eletroeletrônicas do Sistema Freio motor não atua ou desarma durante operação (exceto veículos 370cv) Causas • Eixo da borboleta do freio motor travado (oxidado); • Falta de ar na linha de acessórios; • Ausência de sinal de acionamento do interruptor do freio motor para a ECM; • Chicote rompido entre ECM e solenóide do freio motor; • Sensor de pressão do ar de admissão danificado; • Solenóide do freio motor queimada; • Velocidade do veículo não compatível (configurações distintas entre motores MWM e Cummins); • Rotação do motor abaixo da rotação mínima exigida (800 RPM);

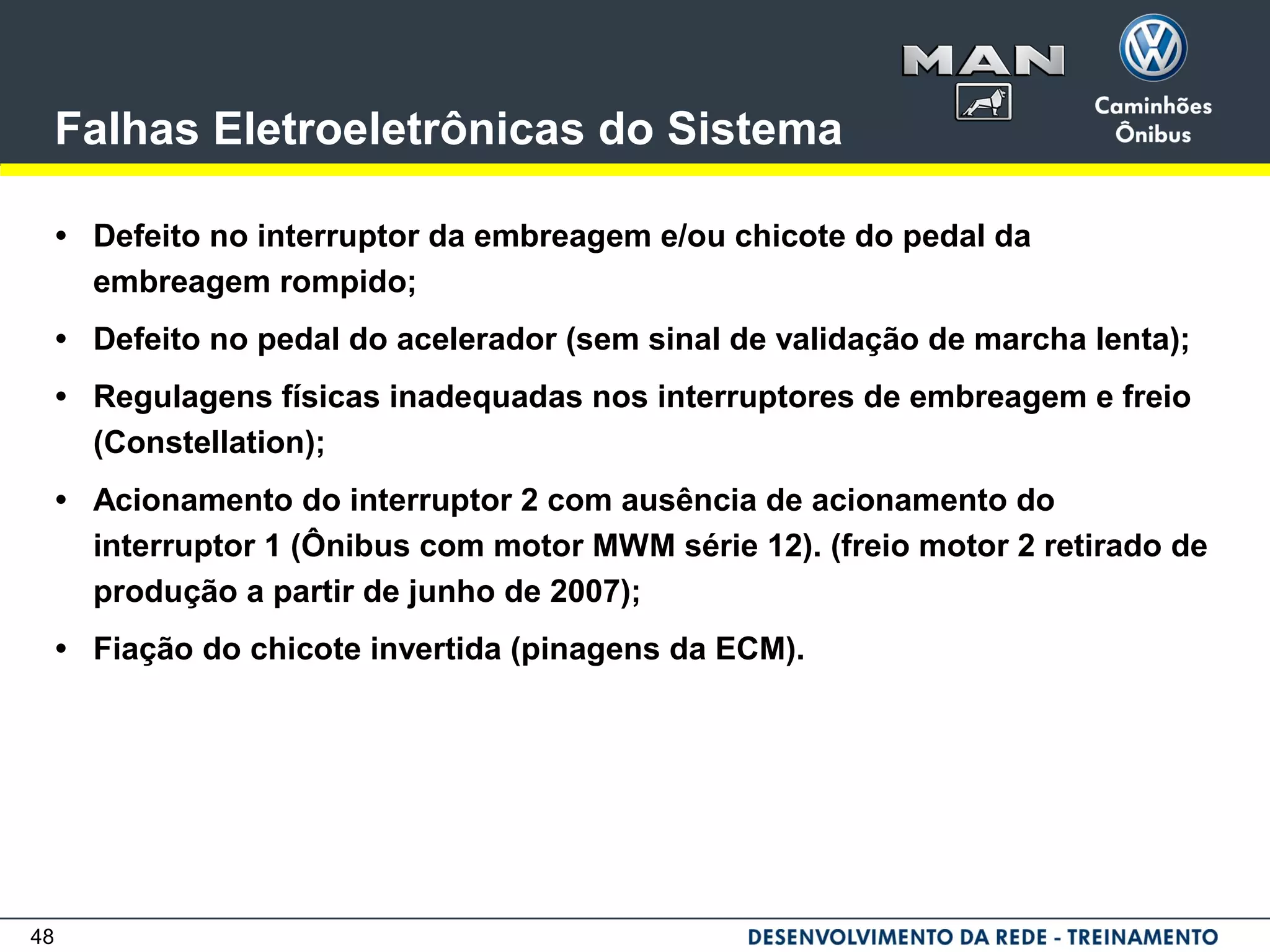

48 Falhas Eletroeletrônicas do Sistema • Defeito no interruptor da embreagem e/ou chicote do pedal da embreagem rompido; • Defeito no pedal do acelerador (sem sinal de validação de marcha lenta); • Regulagens físicas inadequadas nos interruptores de embreagem e freio (Constellation); • Acionamento do interruptor 2 com ausência de acionamento do interruptor 1 (Ônibus com motor MWM série 12). (freio motor 2 retirado de produção a partir de junho de 2007); • Fiação do chicote invertida (pinagens da ECM).

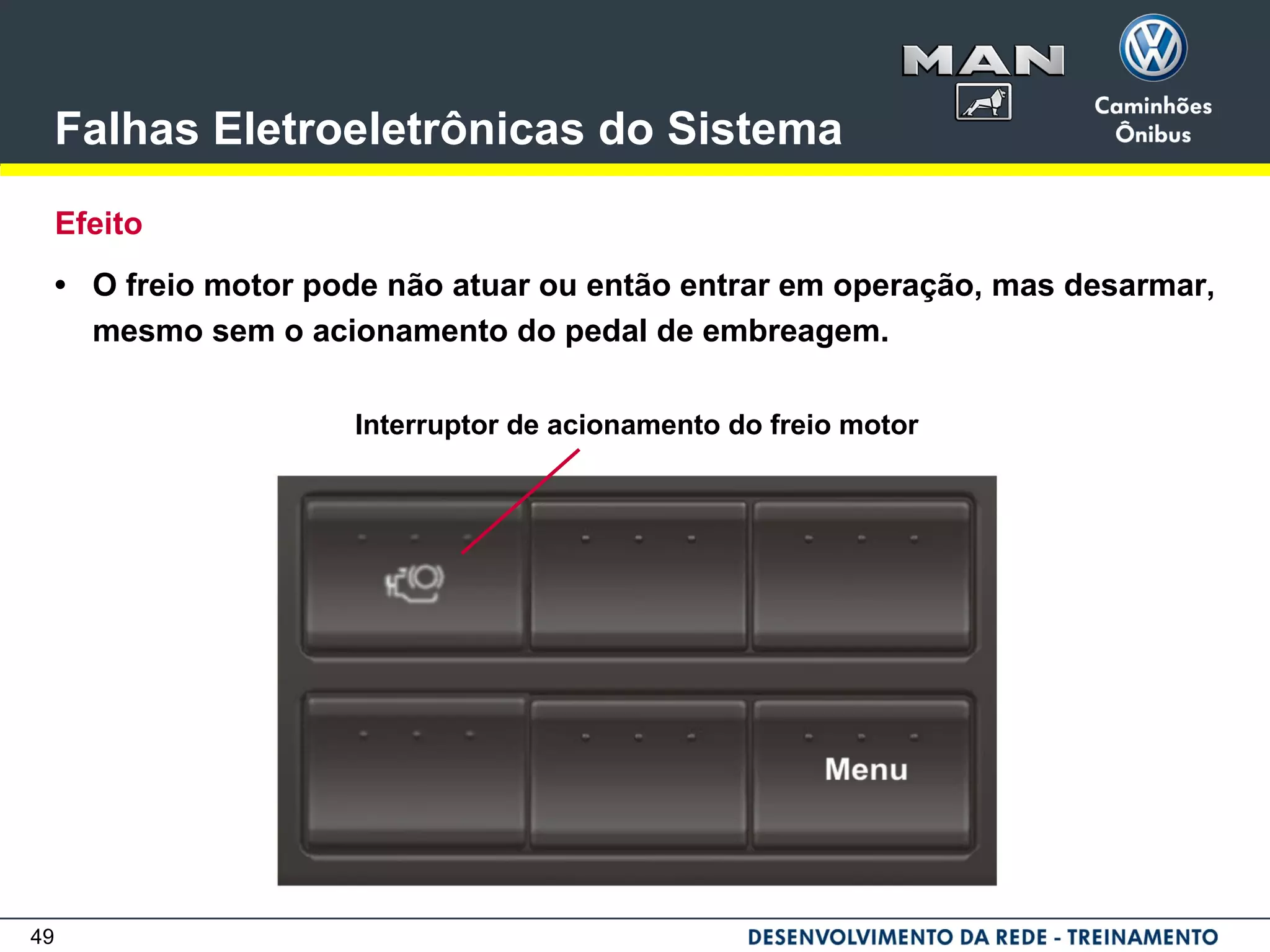

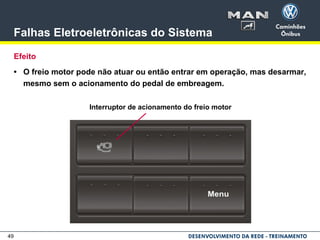

49 Falhas Eletroeletrônicas do Sistema Efeito • O freio motor pode não atuar ou então entrar em operação, mas desarmar, mesmo sem o acionamento do pedal de embreagem. Interruptor de acionamento do freio motor

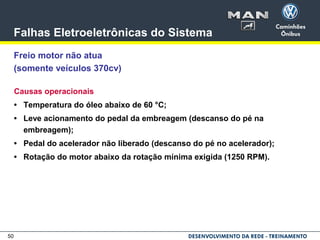

50 Falhas Eletroeletrônicas do Sistema Freio motor não atua (somente veículos 370cv) Causas operacionais • Temperatura do óleo abaixo de 60 °C; • Leve acionamento do pedal da embreagem (descanso do pé na embreagem); • Pedal do acelerador não liberado (descanso do pé no acelerador); • Rotação do motor abaixo da rotação mínima exigida (1250 RPM).

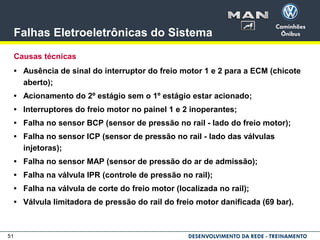

51 Falhas Eletroeletrônicas do Sistema Causas técnicas • Ausência de sinal do interruptor do freio motor 1 e 2 para a ECM (chicote aberto); • Acionamento do 2º estágio sem o 1º estágio estar acionado; • Interruptores do freio motor no painel 1 e 2 inoperantes; • Falha no sensor BCP (sensor de pressão no rail - lado do freio motor); • Falha no sensor ICP (sensor de pressão no rail - lado das válvulas injetoras); • Falha no sensor MAP (sensor de pressão do ar de admissão); • Falha na válvula IPR (controle de pressão no rail); • Falha na válvula de corte do freio motor (localizada no rail); • Válvula limitadora de pressão do rail do freio motor danificada (69 bar).

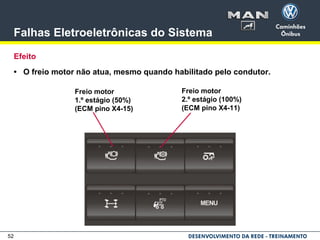

52 Falhas Eletroeletrônicas do Sistema Efeito • O freio motor não atua, mesmo quando habilitado pelo condutor. Freio motor 1.º estágio (50%) (ECM pino X4-15) Freio motor 2.º estágio (100%) (ECM pino X4-11)
53 Falhas Eletroeletrônicas do Sistema Falha na comunicação com a ferramenta VCO-950 ou Ferramenta inoperante Causas • Ausência das linhas 15, 30 e 31 no conector diagnóstico (Deutsch 9 pinos no modelo Constellation e C26 no modelo Worker); • Ausência da rede CAN entre os módulos ECM, Unidade Lógica, Tacógrafo e ferramenta VCO-950; • Chicote do veículo com a rede CAN danificado; • Cabo de conexão com a ferramenta VCO-950 quebrado e/ou com mau contato; • Falta de alimentação nas linhas 15, 30 e 31 (ECM, LU e tacógrafo); • Uso da VCO-950 com a chave de ignição na posição desligada; • Veículo bloqueado por satélite (sem o uso de pinagens específicas na ECM para isto);

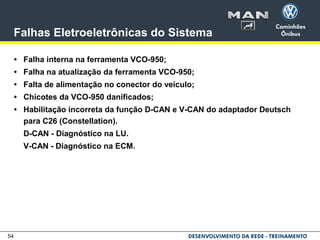

54 Falhas Eletroeletrônicas do Sistema • Falha interna na ferramenta VCO-950; • Falha na atualização da ferramenta VCO-950; • Falta de alimentação no conector do veículo; • Chicotes da VCO-950 danificados; • Habilitação incorreta da função D-CAN e V-CAN do adaptador Deutsch para C26 (Constellation). D-CAN - Diagnóstico na LU. V-CAN - Diagnóstico na ECM.

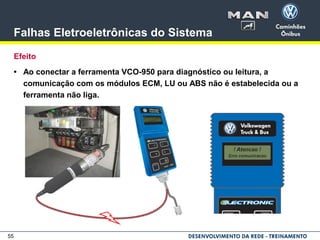

55 Falhas Eletroeletrônicas do Sistema Efeito • Ao conectar a ferramenta VCO-950 para diagnóstico ou leitura, a comunicação com os módulos ECM, LU ou ABS não é estabelecida ou a ferramenta não liga.

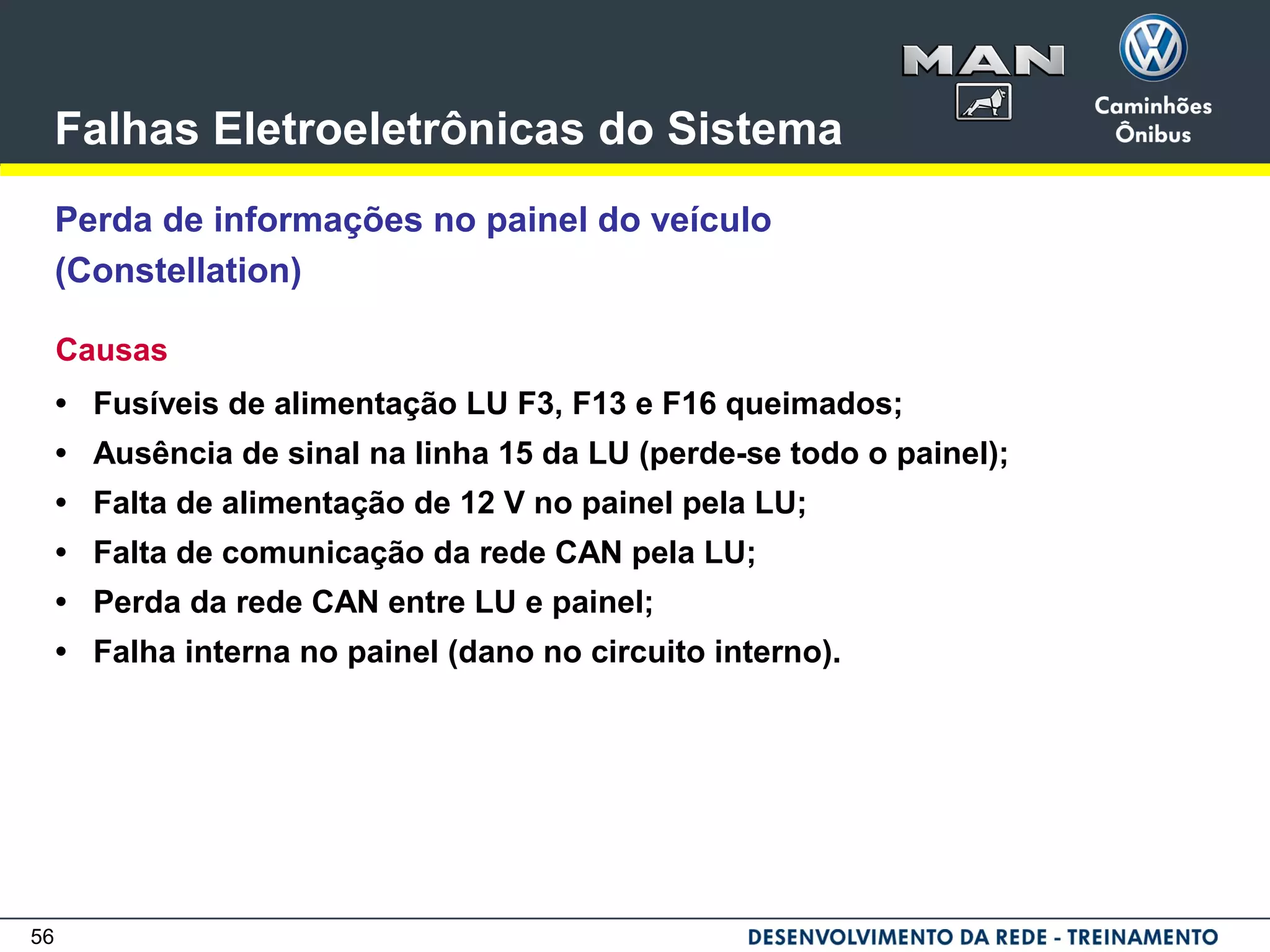

56 Falhas Eletroeletrônicas do Sistema Perda de informações no painel do veículo (Constellation) Causas • Fusíveis de alimentação LU F3, F13 e F16 queimados; • Ausência de sinal na linha 15 da LU (perde-se todo o painel); • Falta de alimentação de 12 V no painel pela LU; • Falta de comunicação da rede CAN pela LU; • Perda da rede CAN entre LU e painel; • Falha interna no painel (dano no circuito interno).

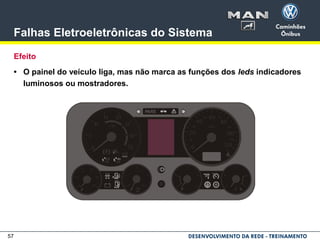

57 Falhas Eletroeletrônicas do Sistema Efeito • O painel do veículo liga, mas não marca as funções dos leds indicadores luminosos ou mostradores.

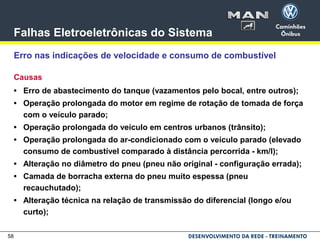

58 Falhas Eletroeletrônicas do Sistema Erro nas indicações de velocidade e consumo de combustível Causas • Erro de abastecimento do tanque (vazamentos pelo bocal, entre outros); • Operação prolongada do motor em regime de rotação de tomada de força com o veículo parado; • Operação prolongada do veículo em centros urbanos (trânsito); • Operação prolongada do ar-condicionado com o veículo parado (elevado consumo de combustível comparado à distância percorrida - km/l); • Alteração no diâmetro do pneu (pneu não original - configuração errada); • Camada de borracha externa do pneu muito espessa (pneu recauchutado); • Alteração técnica na relação de transmissão do diferencial (longo e/ou curto);

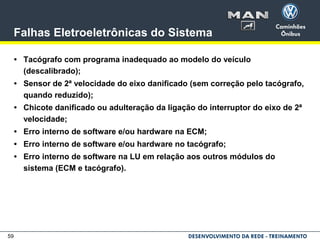

59 Falhas Eletroeletrônicas do Sistema • Tacógrafo com programa inadequado ao modelo do veículo (descalibrado); • Sensor de 2ª velocidade do eixo danificado (sem correção pelo tacógrafo, quando reduzido); • Chicote danificado ou adulteração da ligação do interruptor do eixo de 2ª velocidade; • Erro interno de software e/ou hardware na ECM; • Erro interno de software e/ou hardware no tacógrafo; • Erro interno de software na LU em relação aos outros módulos do sistema (ECM e tacógrafo).

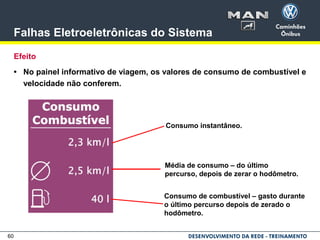

60 Falhas Eletroeletrônicas do Sistema Efeito • No painel informativo de viagem, os valores de consumo de combustível e velocidade não conferem. Consumo instantâneo. Média de consumo – do último percurso, depois de zerar o hodômetro. Consumo de combustível – gasto durante o último percurso depois de zerado o hodômetro.

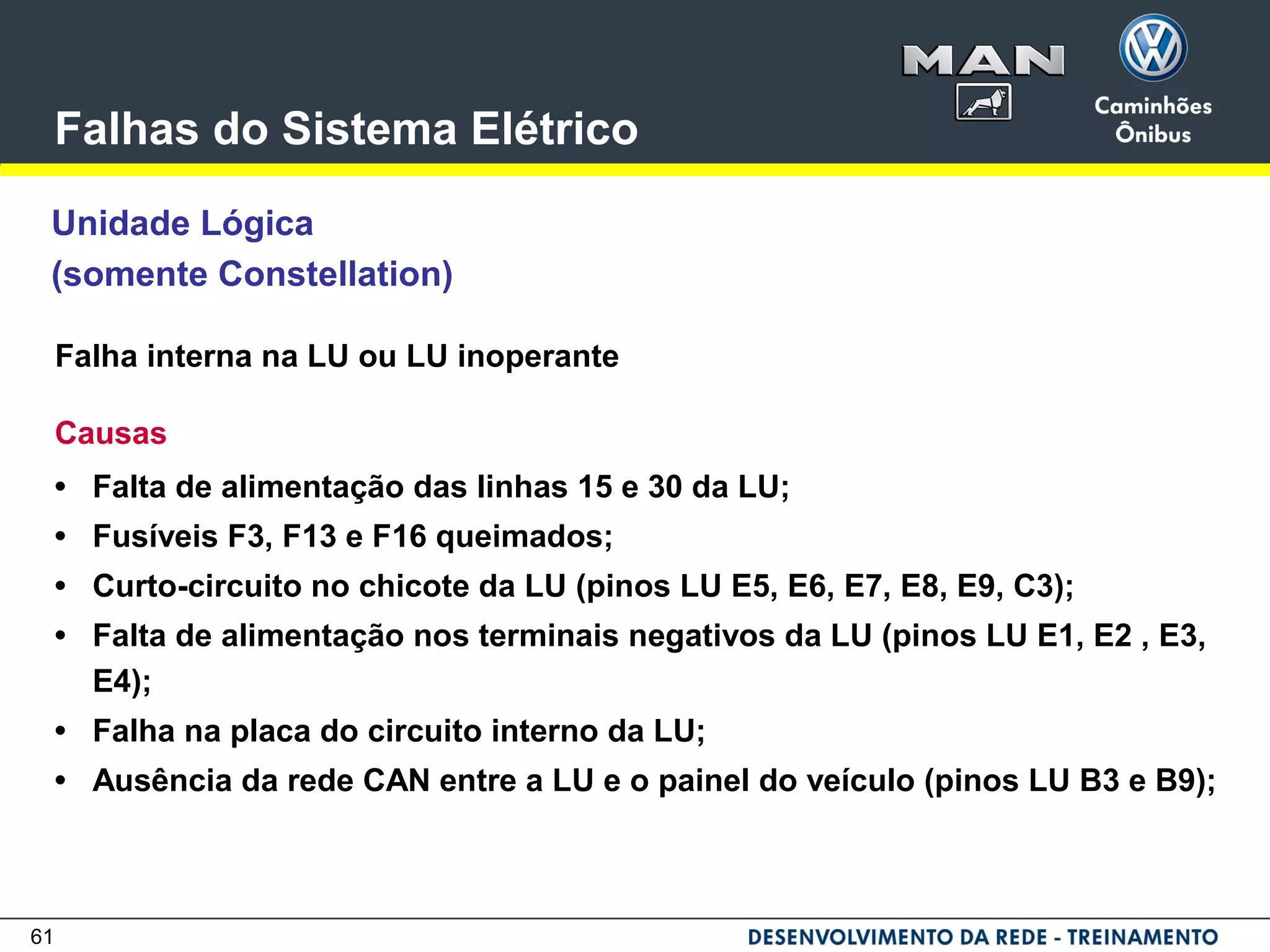

61 Falhas do Sistema Elétrico Unidade Lógica (somente Constellation) Causas • Falta de alimentação das linhas 15 e 30 da LU; • Fusíveis F3, F13 e F16 queimados; • Curto-circuito no chicote da LU (pinos LU E5, E6, E7, E8, E9, C3); • Falta de alimentação nos terminais negativos da LU (pinos LU E1, E2 , E3, E4); • Falha na placa do circuito interno da LU; • Ausência da rede CAN entre a LU e o painel do veículo (pinos LU B3 e B9); Falha interna na LU ou LU inoperante

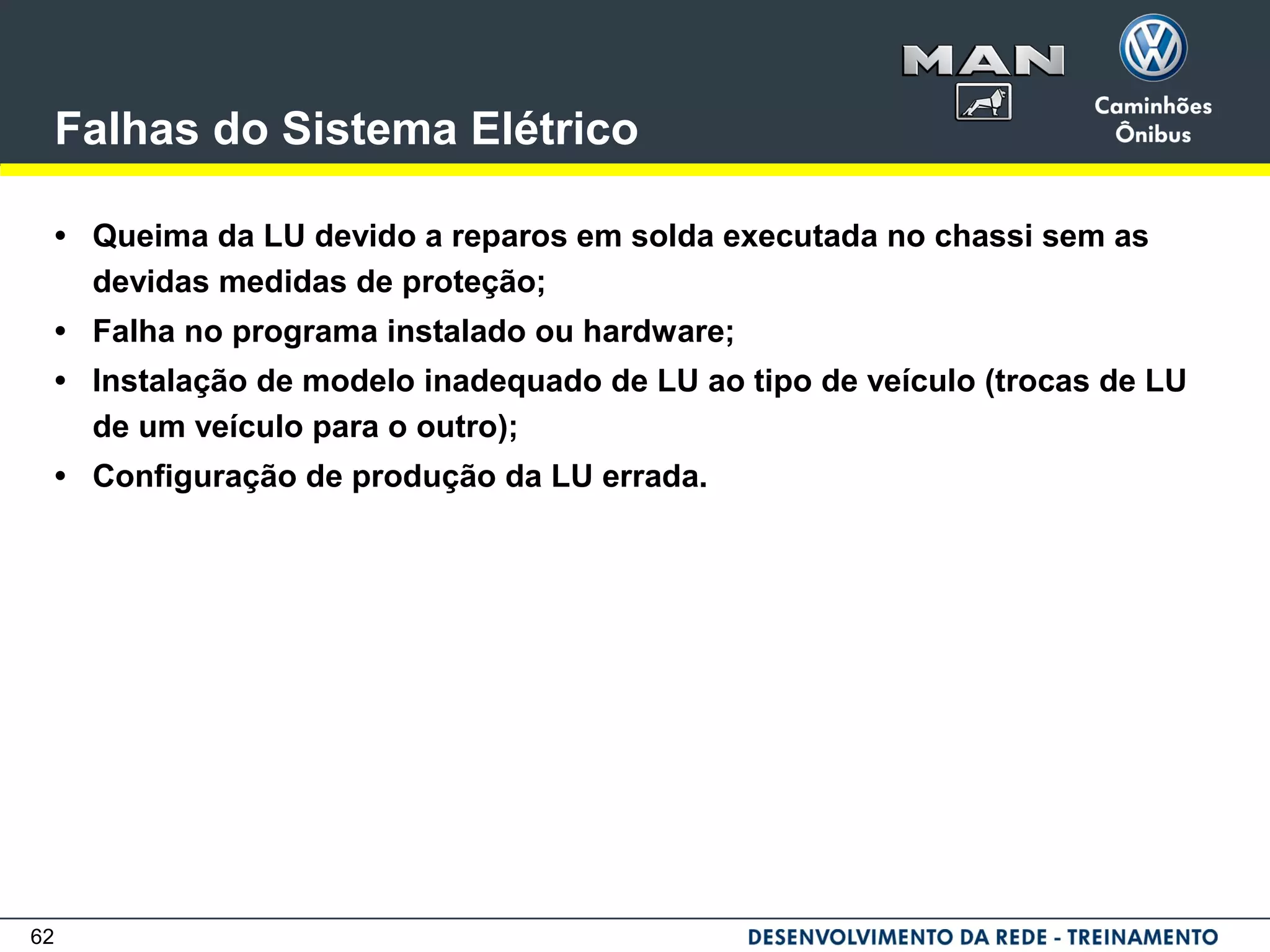

62 Falhas do Sistema Elétrico • Queima da LU devido a reparos em solda executada no chassi sem as devidas medidas de proteção; • Falha no programa instalado ou hardware; • Instalação de modelo inadequado de LU ao tipo de veículo (trocas de LU de um veículo para o outro); • Configuração de produção da LU errada.

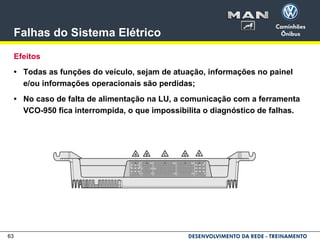

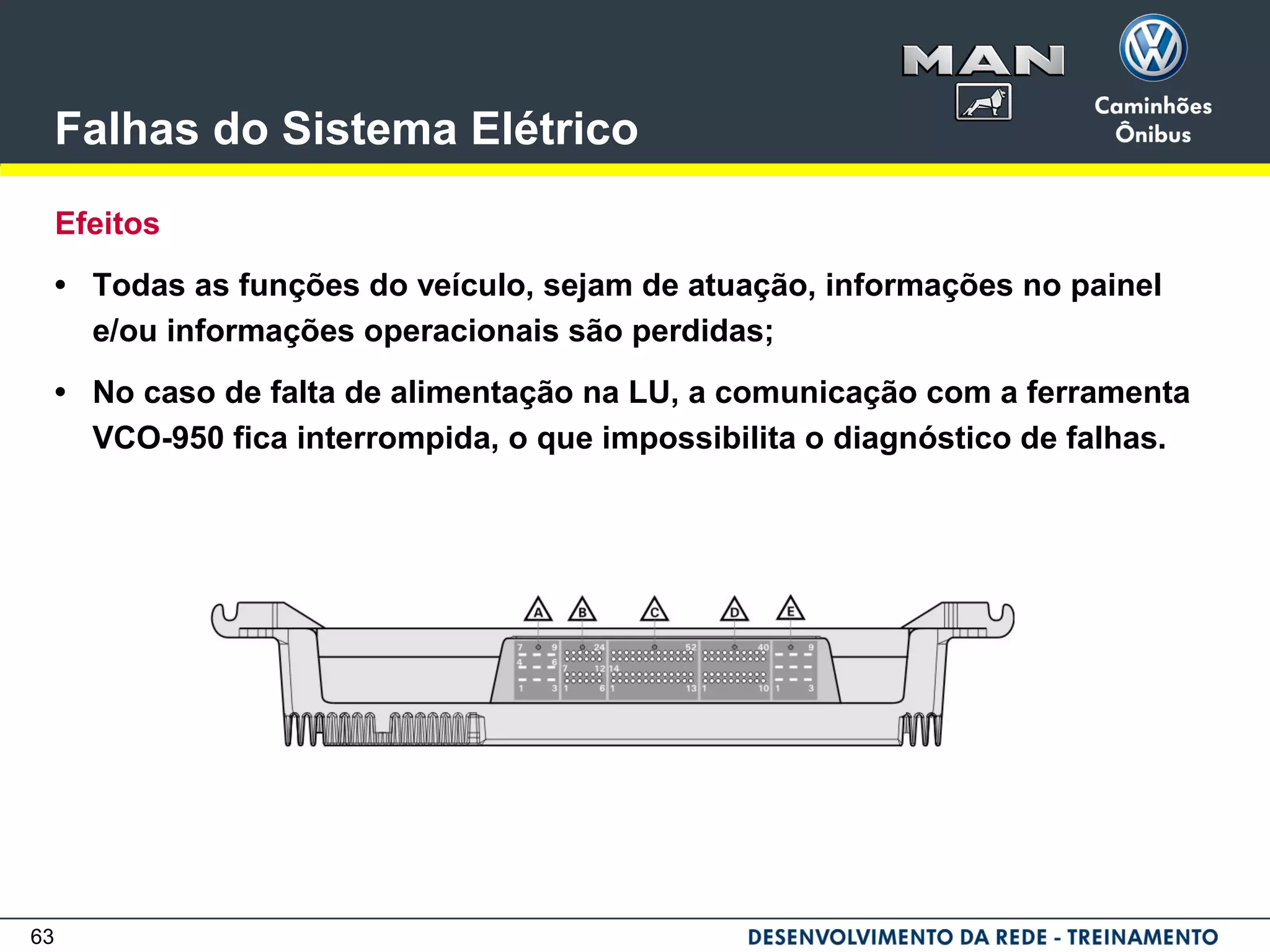

63 Falhas do Sistema Elétrico Efeitos • Todas as funções do veículo, sejam de atuação, informações no painel e/ou informações operacionais são perdidas; • No caso de falta de alimentação na LU, a comunicação com a ferramenta VCO-950 fica interrompida, o que impossibilita o diagnóstico de falhas.

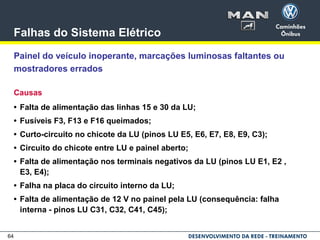

64 Falhas do Sistema Elétrico Painel do veículo inoperante, marcações luminosas faltantes ou mostradores errados Causas • Falta de alimentação das linhas 15 e 30 da LU; • Fusíveis F3, F13 e F16 queimados; • Curto-circuito no chicote da LU (pinos LU E5, E6, E7, E8, E9, C3); • Circuito do chicote entre LU e painel aberto; • Falta de alimentação nos terminais negativos da LU (pinos LU E1, E2 , E3, E4); • Falha na placa do circuito interno da LU; • Falta de alimentação de 12 V no painel pela LU (consequência: falha interna - pinos LU C31, C32, C41, C45);

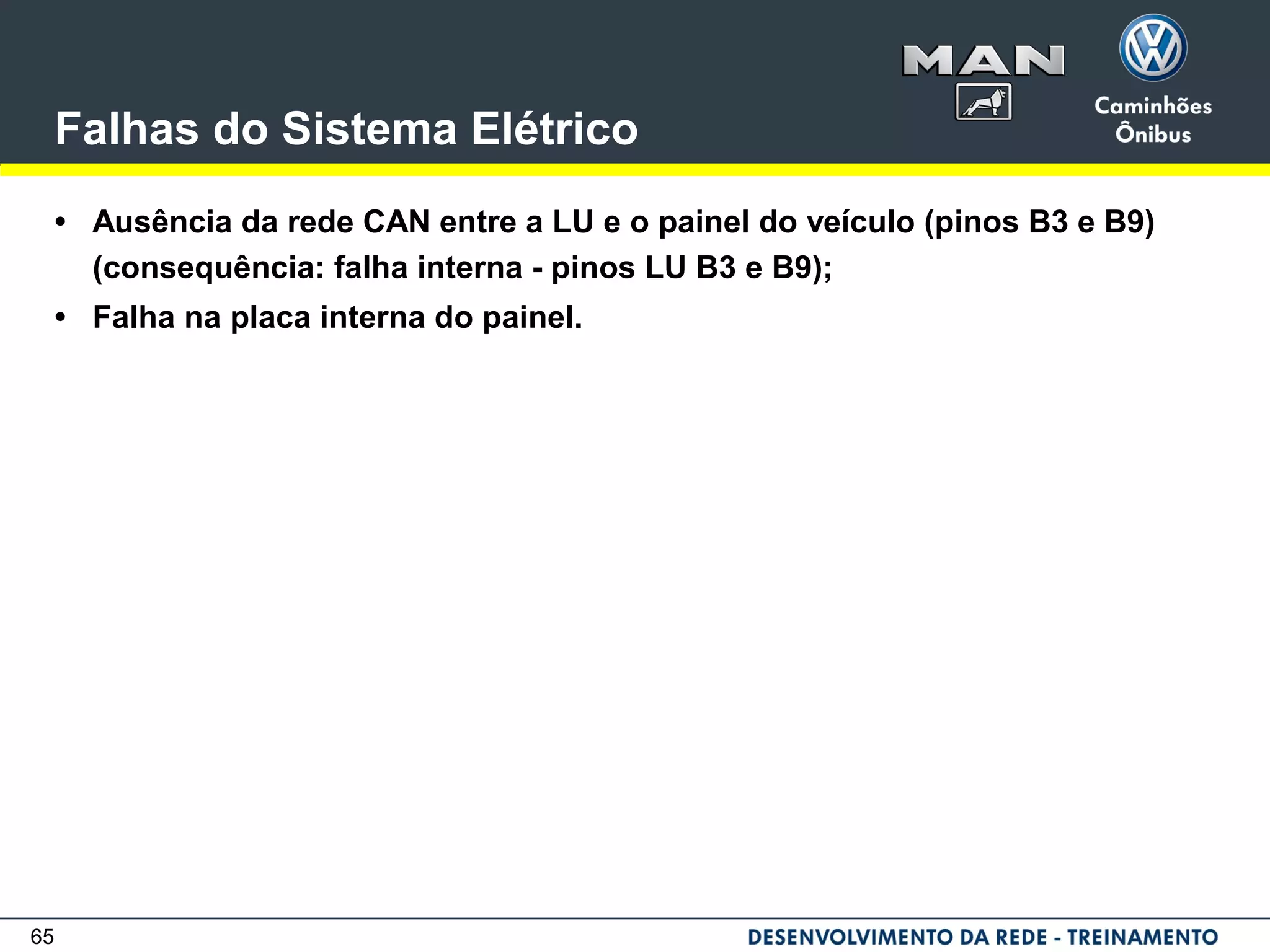

65 Falhas do Sistema Elétrico • Ausência da rede CAN entre a LU e o painel do veículo (pinos B3 e B9) (consequência: falha interna - pinos LU B3 e B9); • Falha na placa interna do painel.

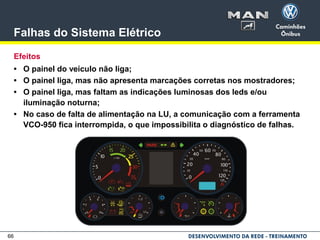

66 Falhas do Sistema Elétrico Efeitos • O painel do veículo não liga; • O painel liga, mas não apresenta marcações corretas nos mostradores; • O painel liga, mas faltam as indicações luminosas dos leds e/ou iluminação noturna; • No caso de falta de alimentação na LU, a comunicação com a ferramenta VCO-950 fica interrompida, o que impossibilita o diagnóstico de falhas.
67 Falhas do Sistema Elétrico Buzina do veículo inoperante (no basculamento da cabine ou pelo acionamento manual) Causas • Buzina queimada; • Falta de alimentação das linhas 15 e 30 da LU; • Fusíveis F3, F13 e F16 queimados; • Ausência de sinal no interruptor da coluna de direção (pino LU C7); • Falta de alimentação na buzina (pino LU A5); • Falta de sinal dos interruptores de cabine travada para a LU (pino LU C20); • Falta do sinal dos interruptores de portas para a LU (pino LU C14); • Chicotes interrompidos, em curto-circuito ou invertidos;

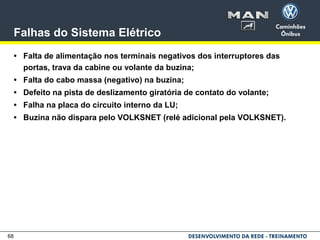

68 Falhas do Sistema Elétrico • Falta de alimentação nos terminais negativos dos interruptores das portas, trava da cabine ou volante da buzina; • Falta do cabo massa (negativo) na buzina; • Defeito na pista de deslizamento giratória de contato do volante; • Falha na placa do circuito interno da LU; • Buzina não dispara pelo VOLKSNET (relé adicional pela VOLKSNET).

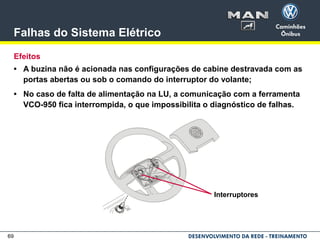

69 Falhas do Sistema Elétrico Efeitos • A buzina não é acionada nas configurações de cabine destravada com as portas abertas ou sob o comando do interruptor do volante; • No caso de falta de alimentação na LU, a comunicação com a ferramenta VCO-950 fica interrompida, o que impossibilita o diagnóstico de falhas. Interruptores

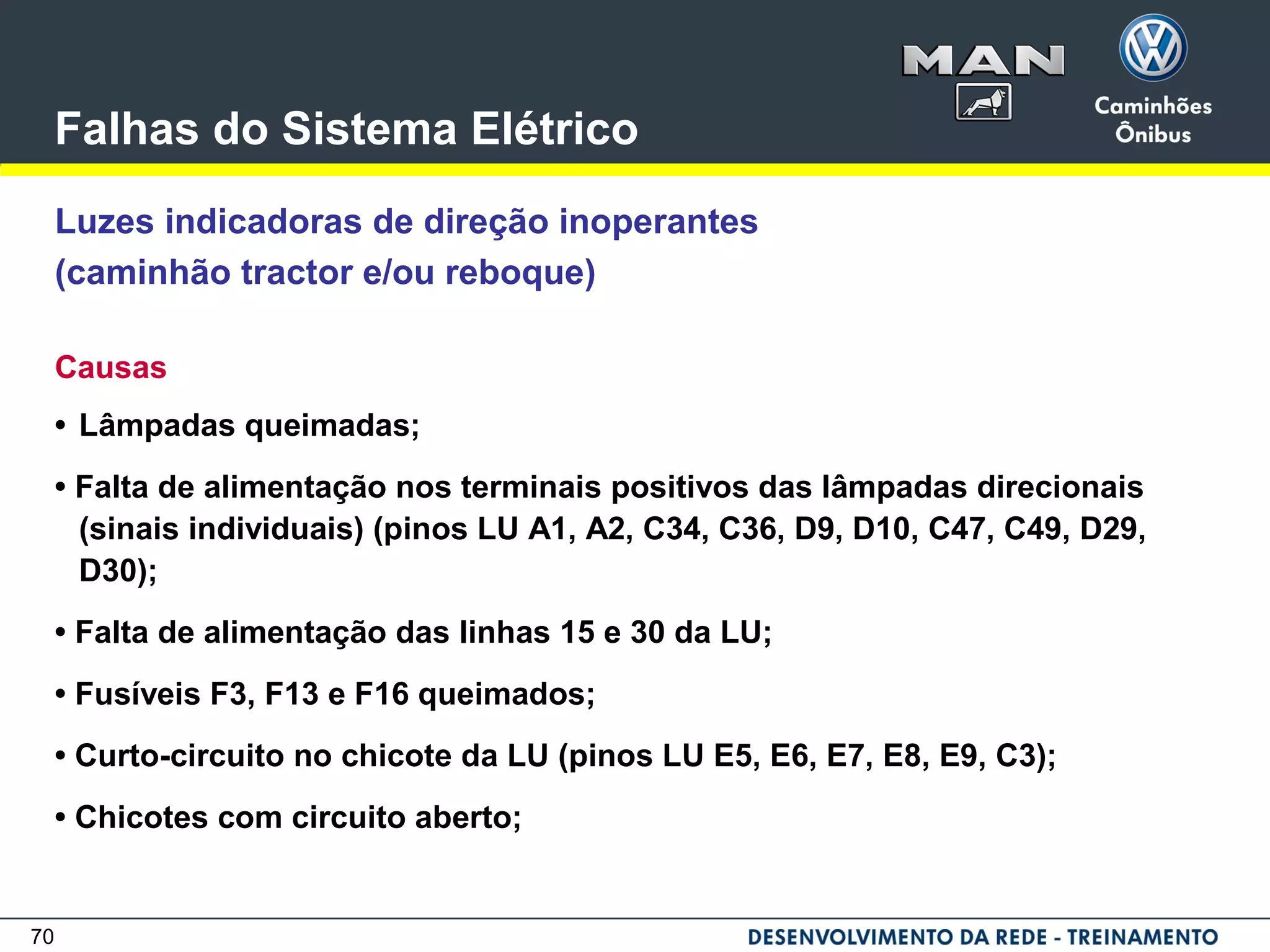

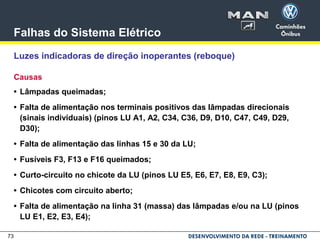

70 Falhas do Sistema Elétrico Luzes indicadoras de direção inoperantes (caminhão tractor e/ou reboque) Causas • Lâmpadas queimadas; • Falta de alimentação nos terminais positivos das lâmpadas direcionais (sinais individuais) (pinos LU A1, A2, C34, C36, D9, D10, C47, C49, D29, D30); • Falta de alimentação das linhas 15 e 30 da LU; • Fusíveis F3, F13 e F16 queimados; • Curto-circuito no chicote da LU (pinos LU E5, E6, E7, E8, E9, C3); • Chicotes com circuito aberto;

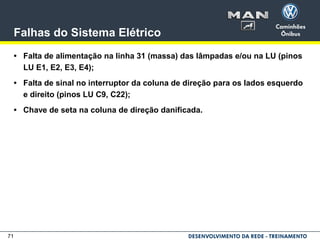

71 Falhas do Sistema Elétrico • Falta de alimentação na linha 31 (massa) das lâmpadas e/ou na LU (pinos LU E1, E2, E3, E4); • Falta de sinal no interruptor da coluna de direção para os lados esquerdo e direito (pinos LU C9, C22); • Chave de seta na coluna de direção danificada.

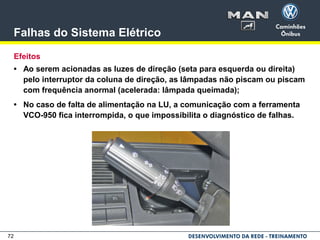

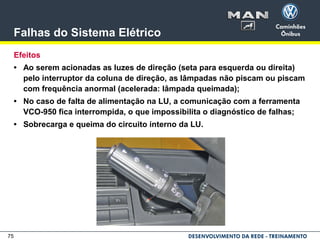

72 Falhas do Sistema Elétrico Efeitos • Ao serem acionadas as luzes de direção (seta para esquerda ou direita) pelo interruptor da coluna de direção, as lâmpadas não piscam ou piscam com frequência anormal (acelerada: lâmpada queimada); • No caso de falta de alimentação na LU, a comunicação com a ferramenta VCO-950 fica interrompida, o que impossibilita o diagnóstico de falhas.

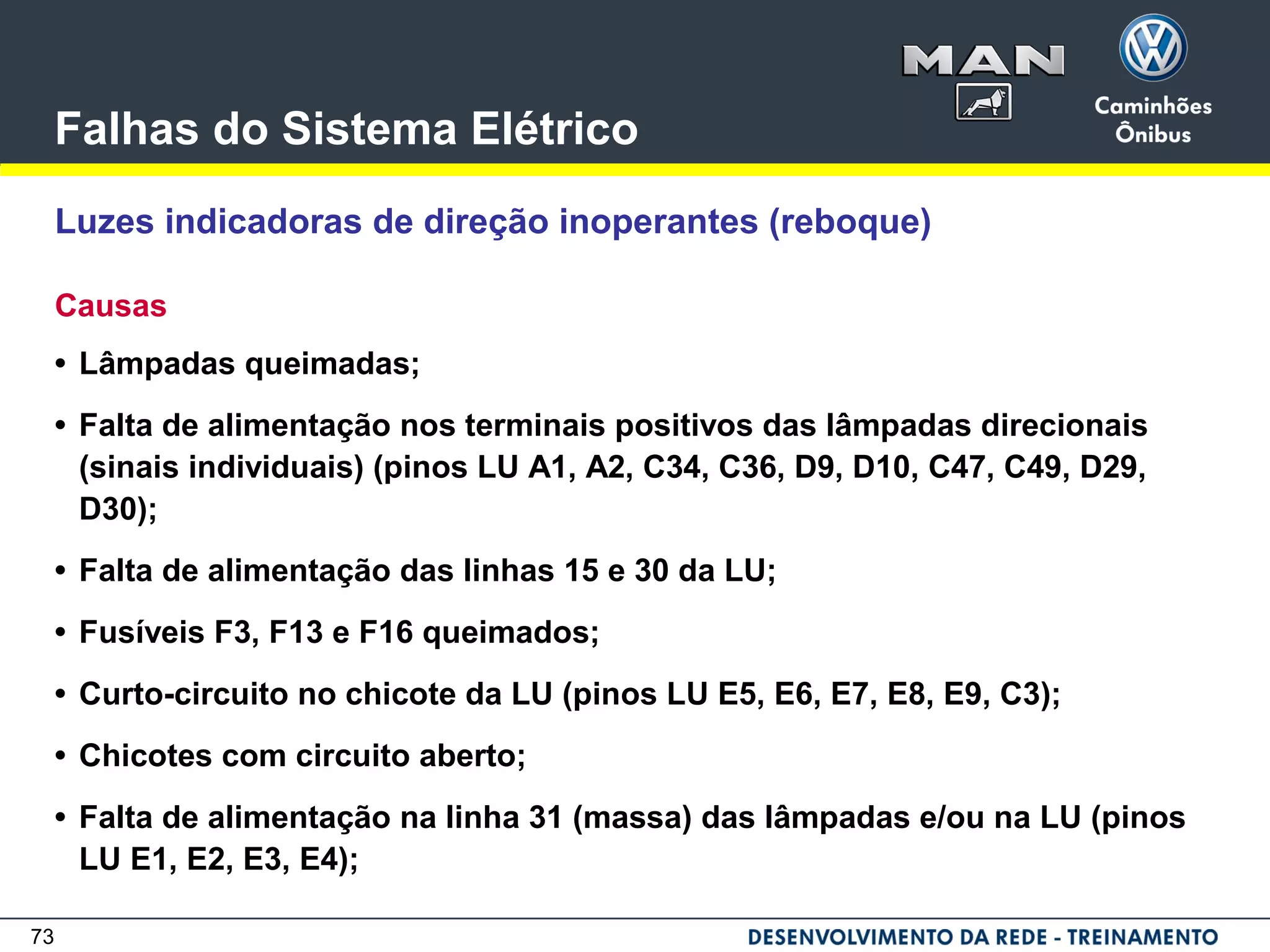

73 Falhas do Sistema Elétrico Luzes indicadoras de direção inoperantes (reboque) Causas • Lâmpadas queimadas; • Falta de alimentação nos terminais positivos das lâmpadas direcionais (sinais individuais) (pinos LU A1, A2, C34, C36, D9, D10, C47, C49, D29, D30); • Falta de alimentação das linhas 15 e 30 da LU; • Fusíveis F3, F13 e F16 queimados; • Curto-circuito no chicote da LU (pinos LU E5, E6, E7, E8, E9, C3); • Chicotes com circuito aberto; • Falta de alimentação na linha 31 (massa) das lâmpadas e/ou na LU (pinos LU E1, E2, E3, E4);

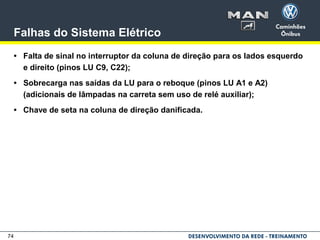

74 Falhas do Sistema Elétrico • Falta de sinal no interruptor da coluna de direção para os lados esquerdo e direito (pinos LU C9, C22); • Sobrecarga nas saídas da LU para o reboque (pinos LU A1 e A2) (adicionais de lâmpadas na carreta sem uso de relé auxiliar); • Chave de seta na coluna de direção danificada.
75 Falhas do Sistema Elétrico Efeitos • Ao serem acionadas as luzes de direção (seta para esquerda ou direita) pelo interruptor da coluna de direção, as lâmpadas não piscam ou piscam com frequência anormal (acelerada: lâmpada queimada); • No caso de falta de alimentação na LU, a comunicação com a ferramenta VCO-950 fica interrompida, o que impossibilita o diagnóstico de falhas; • Sobrecarga e queima do circuito interno da LU.

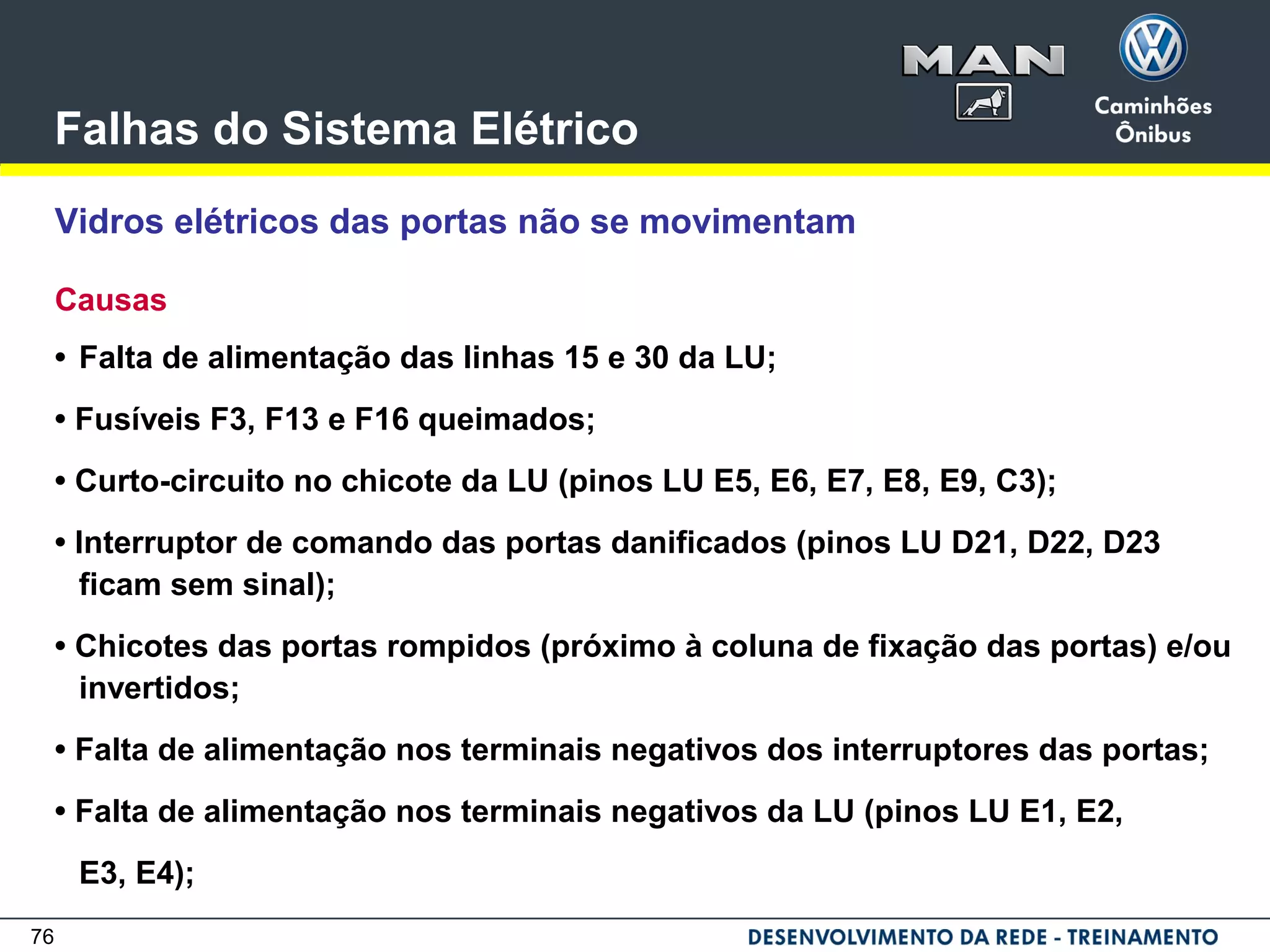

76 Falhas do Sistema Elétrico Vidros elétricos das portas não se movimentam Causas • Falta de alimentação das linhas 15 e 30 da LU; • Fusíveis F3, F13 e F16 queimados; • Curto-circuito no chicote da LU (pinos LU E5, E6, E7, E8, E9, C3); • Interruptor de comando das portas danificados (pinos LU D21, D22, D23 ficam sem sinal); • Chicotes das portas rompidos (próximo à coluna de fixação das portas) e/ou invertidos; • Falta de alimentação nos terminais negativos dos interruptores das portas; • Falta de alimentação nos terminais negativos da LU (pinos LU E1, E2, E3, E4);

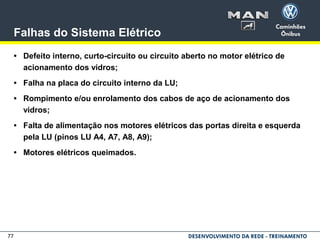

77 Falhas do Sistema Elétrico • Defeito interno, curto-circuito ou circuito aberto no motor elétrico de acionamento dos vidros; • Falha na placa do circuito interno da LU; • Rompimento e/ou enrolamento dos cabos de aço de acionamento dos vidros; • Falta de alimentação nos motores elétricos das portas direita e esquerda pela LU (pinos LU A4, A7, A8, A9); • Motores elétricos queimados.

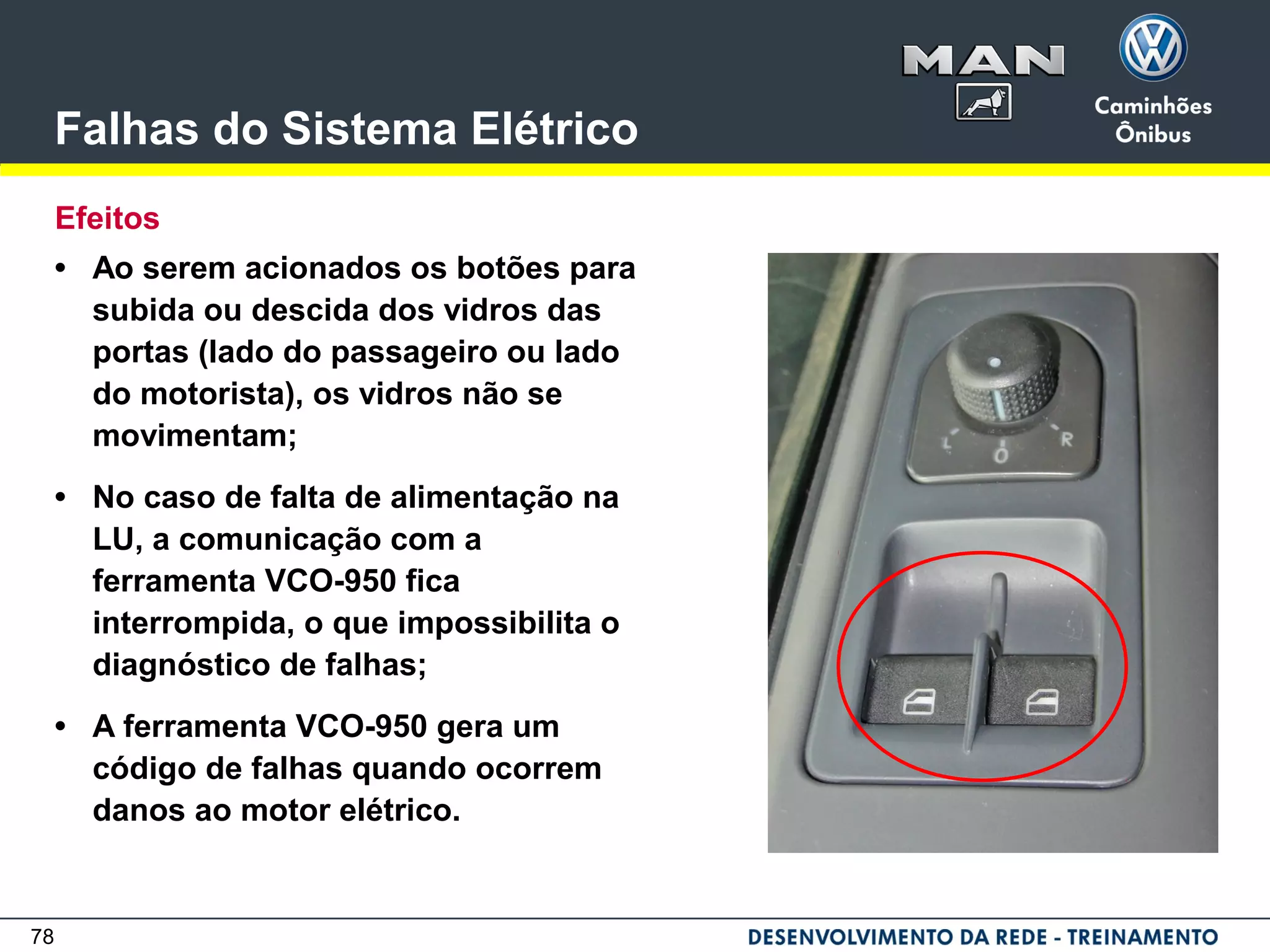

78 Falhas do Sistema Elétrico Efeitos • Ao serem acionados os botões para subida ou descida dos vidros das portas (lado do passageiro ou lado do motorista), os vidros não se movimentam; • No caso de falta de alimentação na LU, a comunicação com a ferramenta VCO-950 fica interrompida, o que impossibilita o diagnóstico de falhas; • A ferramenta VCO-950 gera um código de falhas quando ocorrem danos ao motor elétrico.

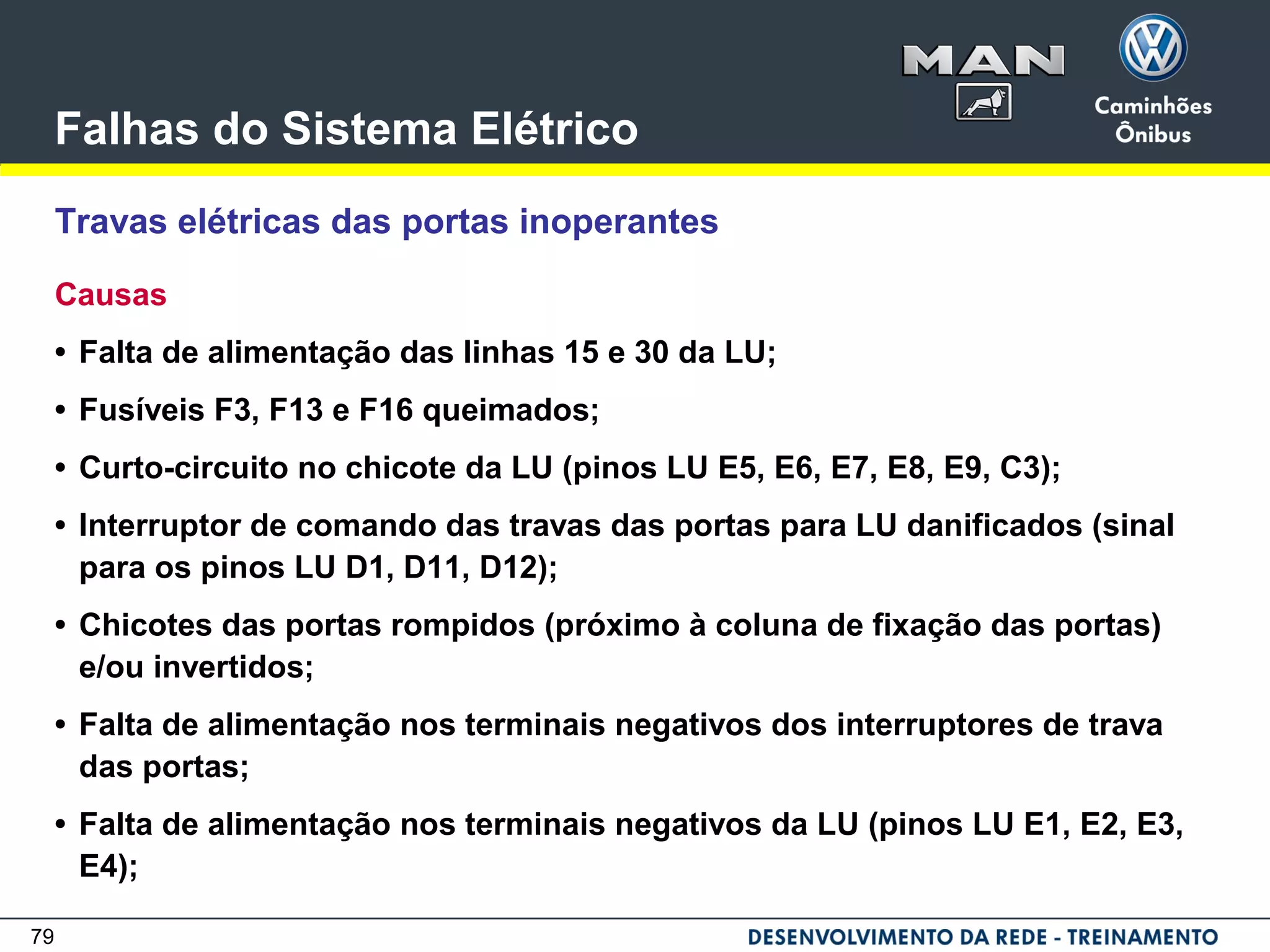

79 Falhas do Sistema Elétrico Travas elétricas das portas inoperantes Causas • Falta de alimentação das linhas 15 e 30 da LU; • Fusíveis F3, F13 e F16 queimados; • Curto-circuito no chicote da LU (pinos LU E5, E6, E7, E8, E9, C3); • Interruptor de comando das travas das portas para LU danificados (sinal para os pinos LU D1, D11, D12); • Chicotes das portas rompidos (próximo à coluna de fixação das portas) e/ou invertidos; • Falta de alimentação nos terminais negativos dos interruptores de trava das portas; • Falta de alimentação nos terminais negativos da LU (pinos LU E1, E2, E3, E4);

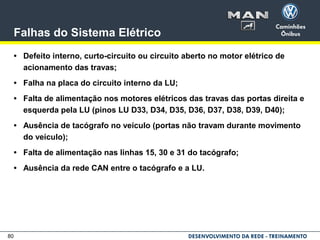

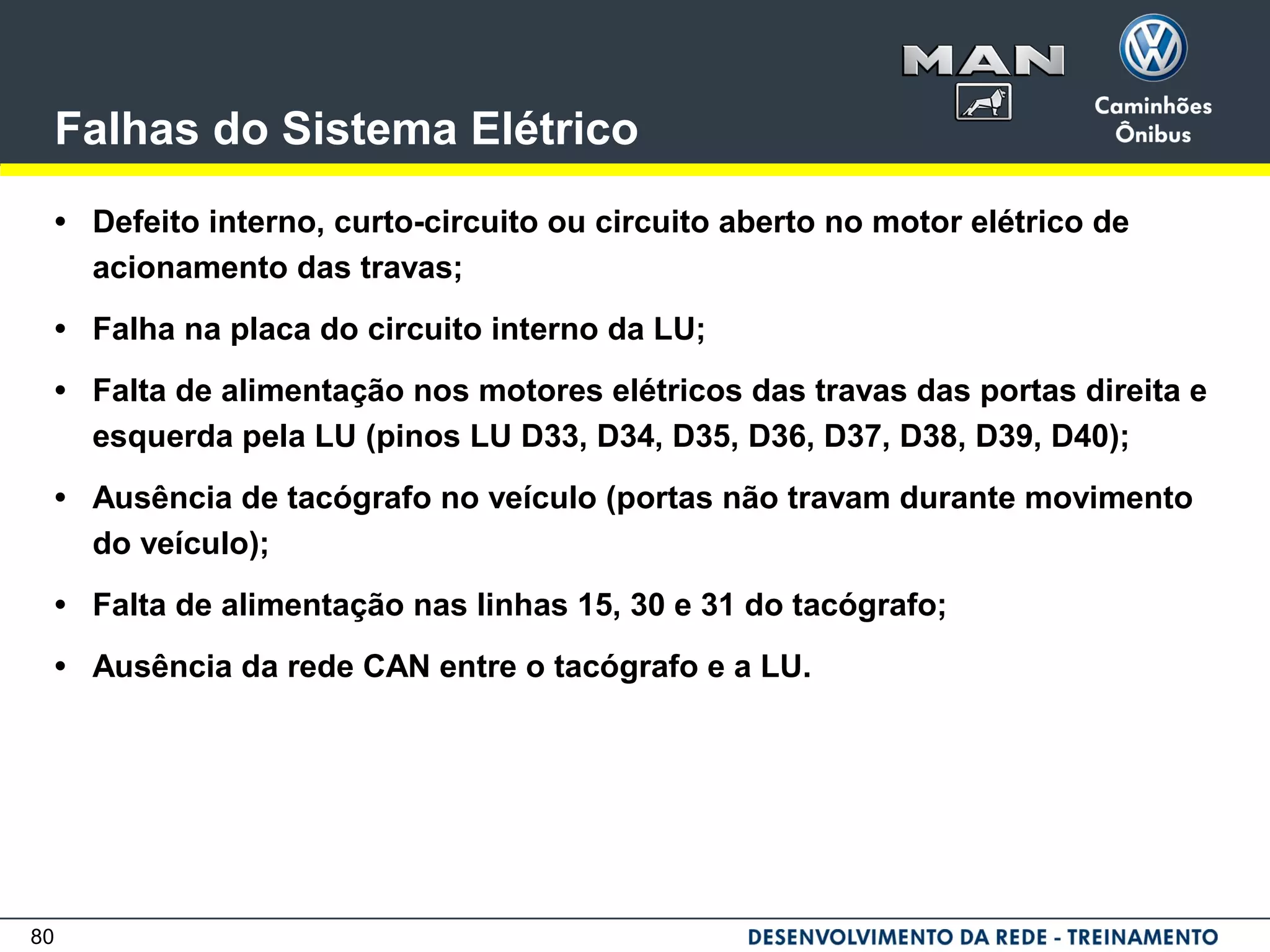

80 Falhas do Sistema Elétrico • Defeito interno, curto-circuito ou circuito aberto no motor elétrico de acionamento das travas; • Falha na placa do circuito interno da LU; • Falta de alimentação nos motores elétricos das travas das portas direita e esquerda pela LU (pinos LU D33, D34, D35, D36, D37, D38, D39, D40); • Ausência de tacógrafo no veículo (portas não travam durante movimento do veículo); • Falta de alimentação nas linhas 15, 30 e 31 do tacógrafo; • Ausência da rede CAN entre o tacógrafo e a LU.
81 Falhas do Sistema Elétrico Efeitos • Ao ser utilizado o comando de travamento e/ou destravamento das portas (lado do passageiro ou lado do motorista), as travas não são acionadas; • Acima de 15 km/h não ocorre o travamento das portas; • No caso de falta de alimentação da LU, a comunicação com a ferramenta VCO-950 fica interrompida, o que impossibilita o diagnóstico de falhas; • A ferramenta VCO-950 gera um código de falhas quando ocorrem danos ao motor elétrico.

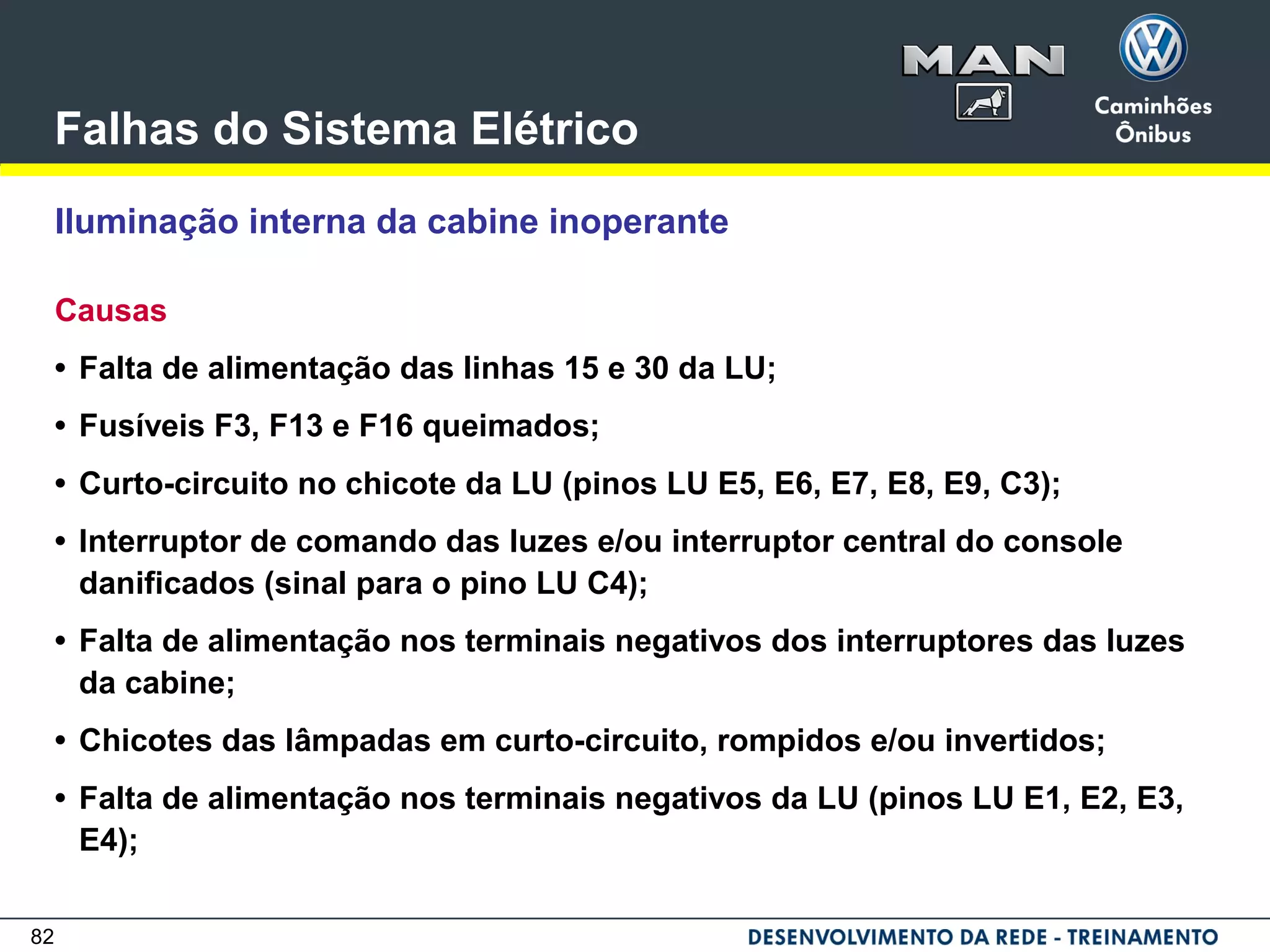

82 Falhas do Sistema Elétrico Iluminação interna da cabine inoperante Causas • Falta de alimentação das linhas 15 e 30 da LU; • Fusíveis F3, F13 e F16 queimados; • Curto-circuito no chicote da LU (pinos LU E5, E6, E7, E8, E9, C3); • Interruptor de comando das luzes e/ou interruptor central do console danificados (sinal para o pino LU C4); • Falta de alimentação nos terminais negativos dos interruptores das luzes da cabine; • Chicotes das lâmpadas em curto-circuito, rompidos e/ou invertidos; • Falta de alimentação nos terminais negativos da LU (pinos LU E1, E2, E3, E4);

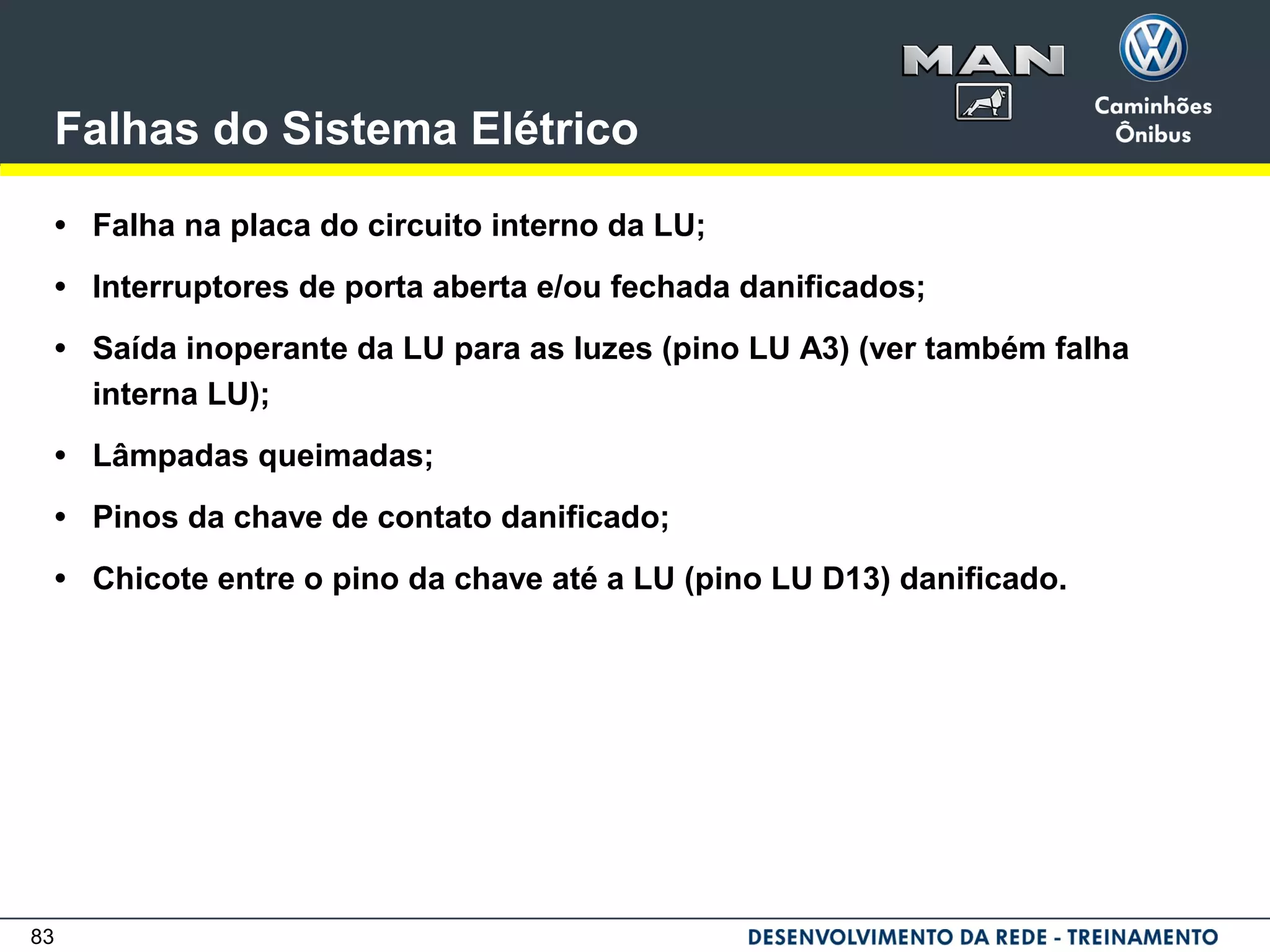

83 Falhas do Sistema Elétrico • Falha na placa do circuito interno da LU; • Interruptores de porta aberta e/ou fechada danificados; • Saída inoperante da LU para as luzes (pino LU A3) (ver também falha interna LU); • Lâmpadas queimadas; • Pinos da chave de contato danificado; • Chicote entre o pino da chave até a LU (pino LU D13) danificado.

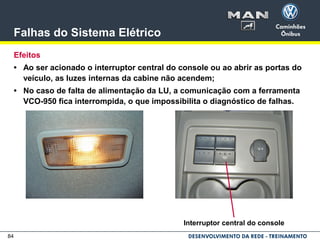

84 Falhas do Sistema Elétrico Efeitos • Ao ser acionado o interruptor central do console ou ao abrir as portas do veículo, as luzes internas da cabine não acendem; • No caso de falta de alimentação da LU, a comunicação com a ferramenta VCO-950 fica interrompida, o que impossibilita o diagnóstico de falhas. Interruptor central do console

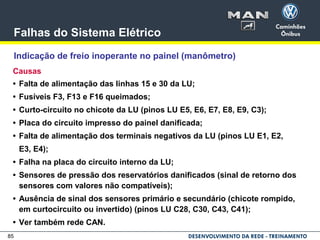

85 Falhas do Sistema Elétrico Indicação de freio inoperante no painel (manômetro) Causas • Falta de alimentação das linhas 15 e 30 da LU; • Fusíveis F3, F13 e F16 queimados; • Curto-circuito no chicote da LU (pinos LU E5, E6, E7, E8, E9, C3); • Placa do circuito impresso do painel danificada; • Falta de alimentação dos terminais negativos da LU (pinos LU E1, E2, E3, E4); • Falha na placa do circuito interno da LU; • Sensores de pressão dos reservatórios danificados (sinal de retorno dos sensores com valores não compatíveis); • Ausência de sinal dos sensores primário e secundário (chicote rompido, em curtocircuito ou invertido) (pinos LU C28, C30, C43, C41); • Ver também rede CAN.
86 Falhas do Sistema Elétrico Efeitos • Ao ser acionado o motor e durante a produção de ar comprimido (compressor carregando), não é possível verificar pelo painel a pressão de ar no sistema de freio. Nesta condição, o manômetro pode mostrar valores incorretos de pressão; • No caso de falta de alimentação da LU, a comunicação com a ferramenta VCO-950 fica interrompida, o que impossibilita o diagnóstico de falhas. O indicador de pressão dos reservatórios de freio primário e secundário mostra sempre a pressão menor.

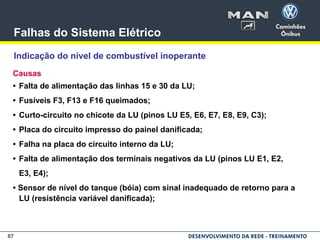

87 Falhas do Sistema Elétrico Indicação do nível de combustível inoperante Causas • Falta de alimentação das linhas 15 e 30 da LU; • Fusíveis F3, F13 e F16 queimados; • Curto-circuito no chicote da LU (pinos LU E5, E6, E7, E8, E9, C3); • Placa do circuito impresso do painel danificada; • Falha na placa do circuito interno da LU; • Falta de alimentação dos terminais negativos da LU (pinos LU E1, E2, E3, E4); • Sensor de nível do tanque (bóia) com sinal inadequado de retorno para a LU (resistência variável danificada);

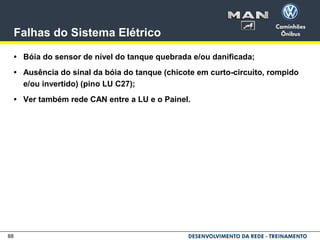

88 Falhas do Sistema Elétrico • Bóia do sensor de nível do tanque quebrada e/ou danificada; • Ausência do sinal da bóia do tanque (chicote em curto-circuito, rompido e/ou invertido) (pino LU C27); • Ver também rede CAN entre a LU e o Painel.

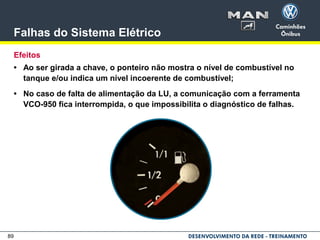

89 Falhas do Sistema Elétrico Efeitos • Ao ser girada a chave, o ponteiro não mostra o nível de combustível no tanque e/ou indica um nível incoerente de combustível; • No caso de falta de alimentação da LU, a comunicação com a ferramenta VCO-950 fica interrompida, o que impossibilita o diagnóstico de falhas.

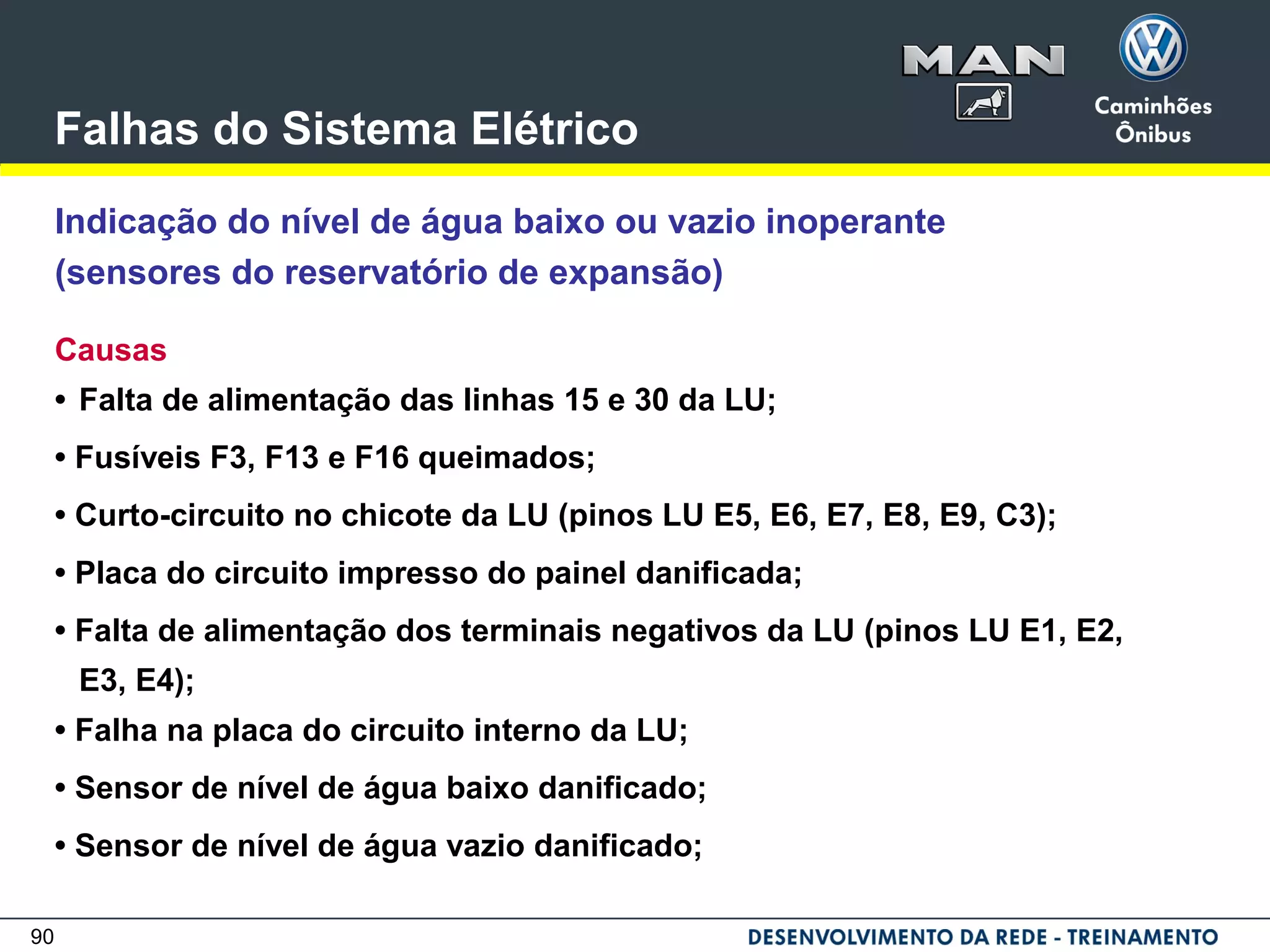

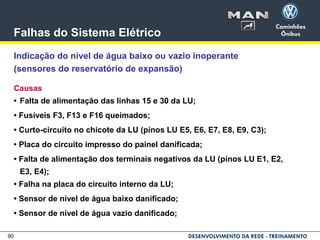

90 Falhas do Sistema Elétrico Indicação do nível de água baixo ou vazio inoperante (sensores do reservatório de expansão) Causas • Falta de alimentação das linhas 15 e 30 da LU; • Fusíveis F3, F13 e F16 queimados; • Curto-circuito no chicote da LU (pinos LU E5, E6, E7, E8, E9, C3); • Placa do circuito impresso do painel danificada; • Falta de alimentação dos terminais negativos da LU (pinos LU E1, E2, E3, E4); • Falha na placa do circuito interno da LU; • Sensor de nível de água baixo danificado; • Sensor de nível de água vazio danificado;

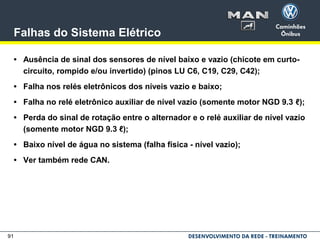

91 Falhas do Sistema Elétrico • Ausência de sinal dos sensores de nível baixo e vazio (chicote em curto- circuito, rompido e/ou invertido) (pinos LU C6, C19, C29, C42); • Falha nos relés eletrônicos dos níveis vazio e baixo; • Falha no relé eletrônico auxiliar de nível vazio (somente motor NGD 9.3 ℓ); • Perda do sinal de rotação entre o alternador e o relé auxiliar de nível vazio (somente motor NGD 9.3 ℓ); • Baixo nível de água no sistema (falha física - nível vazio); • Ver também rede CAN.

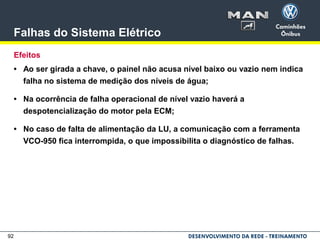

92 Falhas do Sistema Elétrico Efeitos • Ao ser girada a chave, o painel não acusa nível baixo ou vazio nem indica falha no sistema de medição dos níveis de água; • Na ocorrência de falha operacional de nível vazio haverá a despotencialização do motor pela ECM; • No caso de falta de alimentação da LU, a comunicação com a ferramenta VCO-950 fica interrompida, o que impossibilita o diagnóstico de falhas.

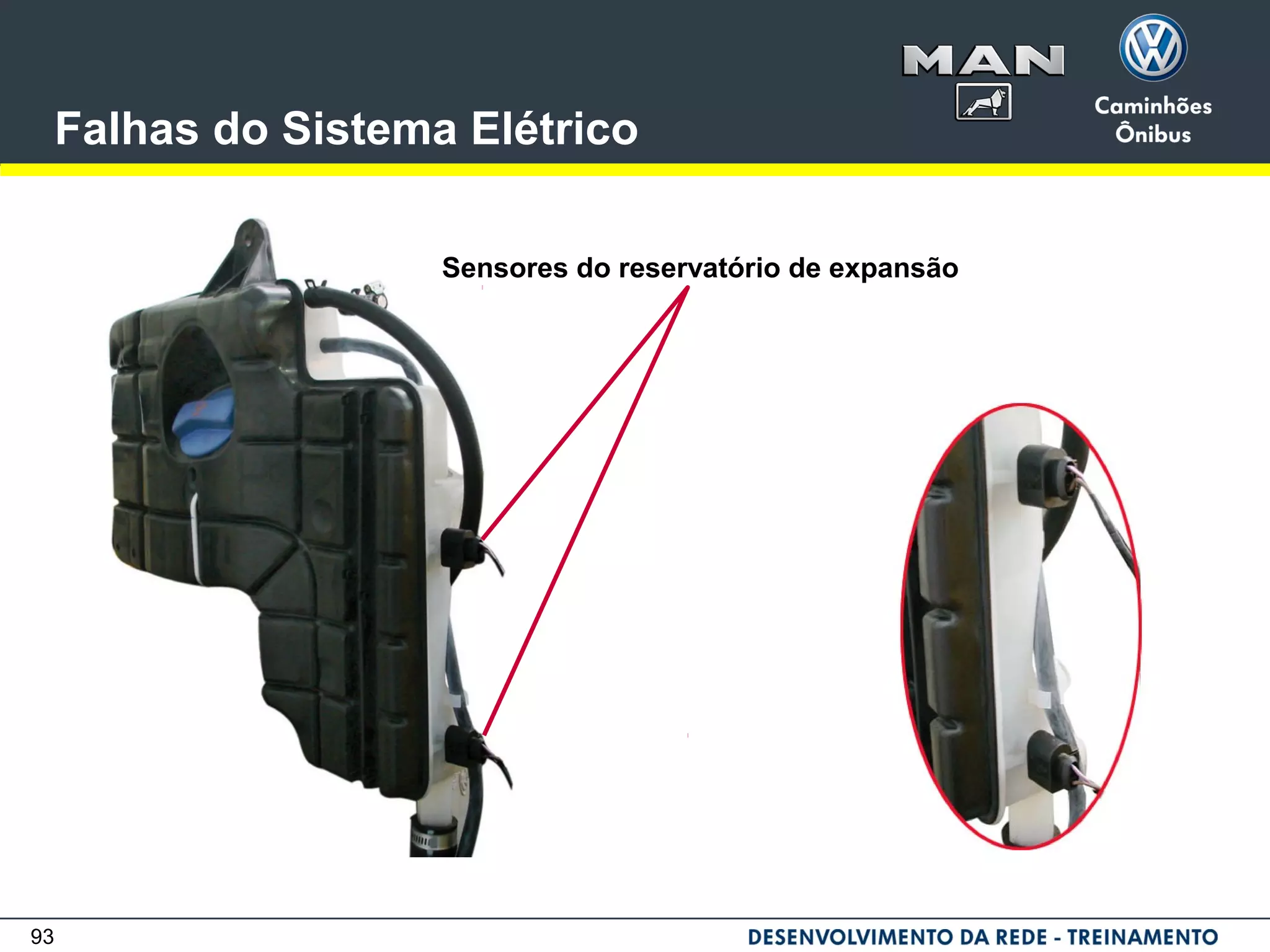

93 Falhas do Sistema Elétrico Sensores do reservatório de expansão
94 Falhas do Sistema Elétrico Motor limpador do para-brisa inoperante na condição temporizador Causas • Falta de alimentação das linhas 15 e 30 da LU; • Fusíveis F3, F13 e F16 queimados; • Curto-circuito no chicote da LU (pinos LU E5, E6, E7, E8, E9, C3); • Falta de alimentação nos terminais negativos da LU (pinos LU E1, E2, E3, E4); • Falha na placa do circuito interno da LU; • Interruptor danificado; • Ausência de sinal do comando da chave da coluna de direção (chicote em curtocircuito, rompido e/ou invertido) (pino LU C16);

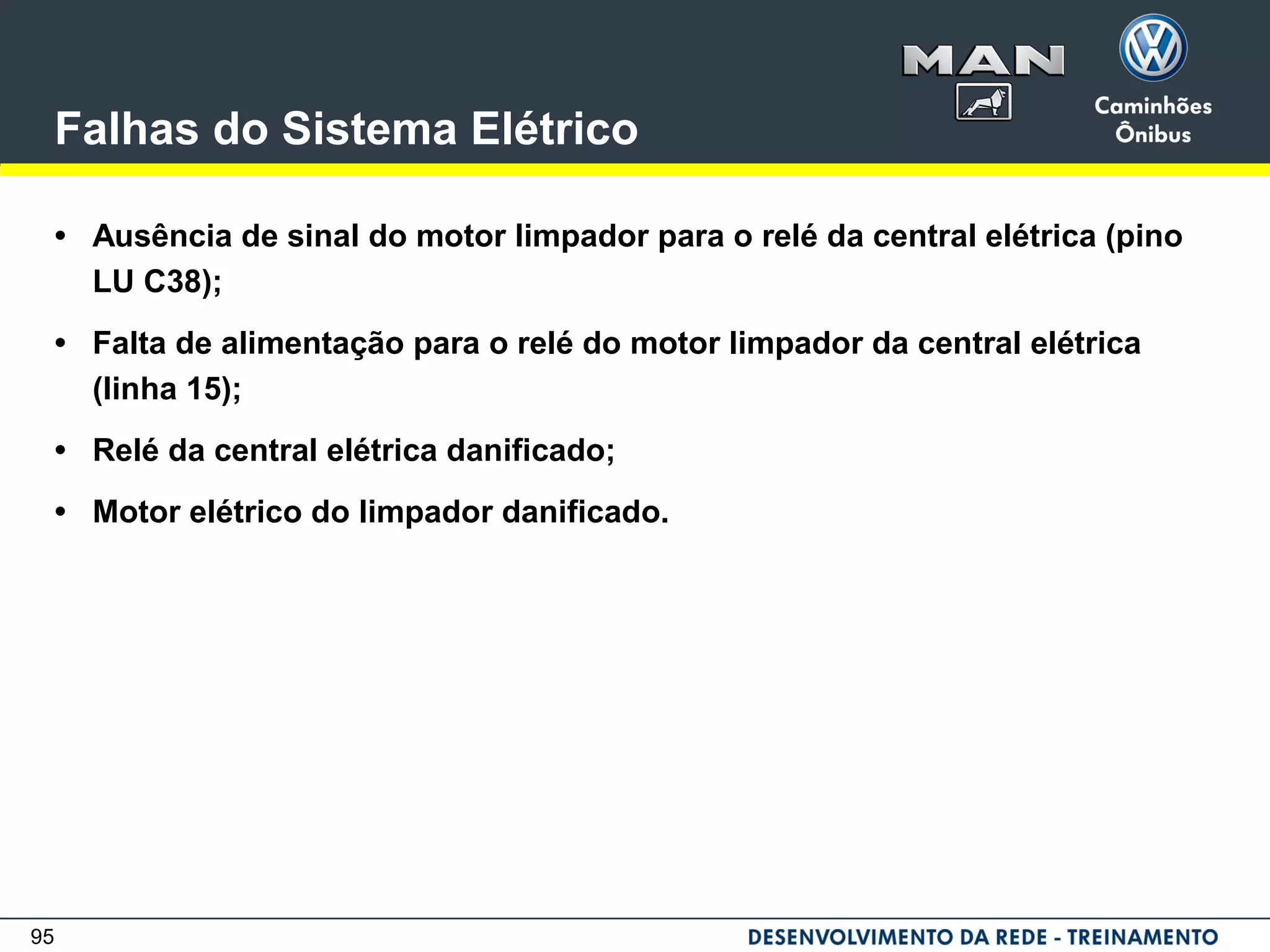

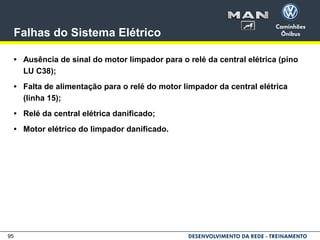

95 Falhas do Sistema Elétrico • Ausência de sinal do motor limpador para o relé da central elétrica (pino LU C38); • Falta de alimentação para o relé do motor limpador da central elétrica (linha 15); • Relé da central elétrica danificado; • Motor elétrico do limpador danificado.
96 Falhas do Sistema Elétrico Efeitos • Ao ser acionado o limpador na posição temporizador, o motor limpador não funciona; • No caso de falta de alimentação na LU, a comunicação com a ferramenta VCO-950 fica interrompida, o que impossibilita o diagnóstico de falhas.

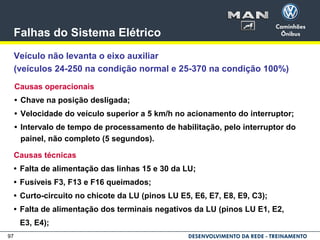

97 Falhas do Sistema Elétrico Veículo não levanta o eixo auxiliar (veículos 24-250 na condição normal e 25-370 na condição 100%) Causas operacionais • Chave na posição desligada; • Velocidade do veículo superior a 5 km/h no acionamento do interruptor; • Intervalo de tempo de processamento de habilitação, pelo interruptor do painel, não completo (5 segundos). Causas técnicas • Falta de alimentação das linhas 15 e 30 da LU; • Fusíveis F3, F13 e F16 queimados; • Curto-circuito no chicote da LU (pinos LU E5, E6, E7, E8, E9, C3); • Falta de alimentação dos terminais negativos da LU (pinos LU E1, E2, E3, E4);
98 Falhas do Sistema Elétrico • Falha na placa do circuito interno da LU; • Interruptor danificado; • Ausência de sinal do comando do interruptor do painel (chicote em curto- circuito, rompido e/ou invertido) (pino LU C10); • Ausência de sinal da LU para a solenóide de levantamento do 3º eixo (pino C33) (consequência: falha interna da LU e/ou dos chicotes); • Ausência do tacógrafo no veículo (perda do sinal de velocidade - rede CAN); • Solenóide de levantamento do 3º eixo queimada.

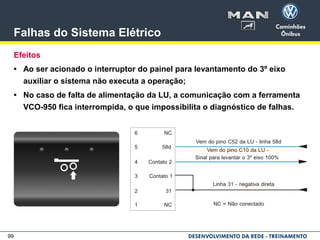

99 Falhas do Sistema Elétrico Efeitos • Ao ser acionado o interruptor do painel para levantamento do 3º eixo auxiliar o sistema não executa a operação; • No caso de falta de alimentação da LU, a comunicação com a ferramenta VCO-950 fica interrompida, o que impossibilita o diagnóstico de falhas.
100 Falhas do Sistema Elétrico Veículo não levanta o eixo auxiliar em 30% (somente veículo 25-370) Causas operacionais • Chave desligada e velocidade do veículo acima de 30 km/h. Causas técnicas • Ausência de sinal entre o interruptor do painel e o relé eletrônico (interruptor danificado, mau contato, chicote interrompido e/ou invertido); • Defeito no relé eletrônico; • Ausência do tacógrafo no veículo (perda do sinal de velocidade para o relé eletrônico); • Tacógrafo danificado; • Falta de alimentação da linha 15 para o relé eletrônico (fusível 5 A queimado);

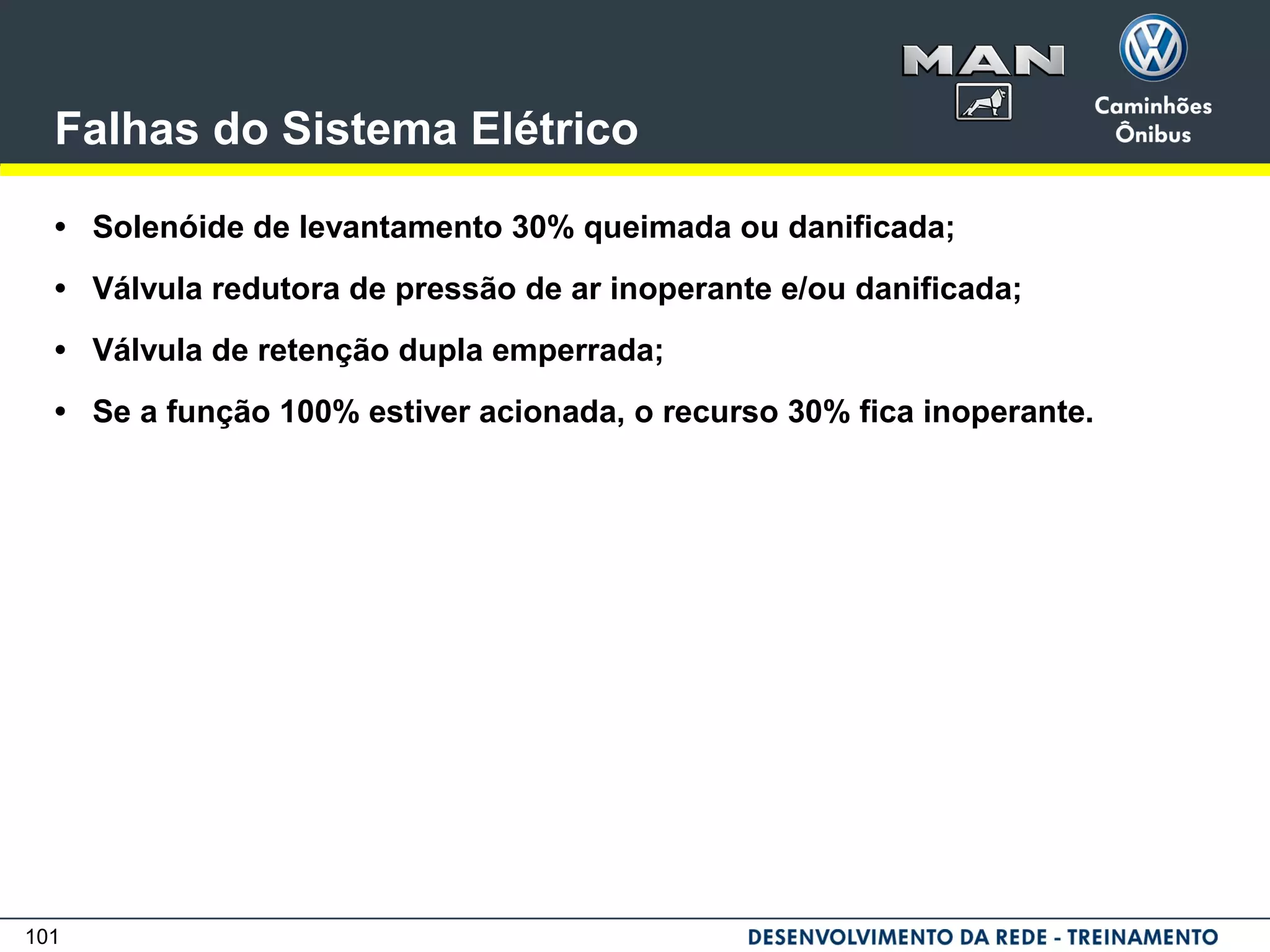

101 Falhas do Sistema Elétrico • Solenóide de levantamento 30% queimada ou danificada; • Válvula redutora de pressão de ar inoperante e/ou danificada; • Válvula de retenção dupla emperrada; • Se a função 100% estiver acionada, o recurso 30% fica inoperante.

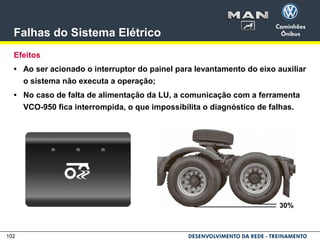

102 Falhas do Sistema Elétrico Efeitos • Ao ser acionado o interruptor do painel para levantamento do eixo auxiliar o sistema não executa a operação; • No caso de falta de alimentação da LU, a comunicação com a ferramenta VCO-950 fica interrompida, o que impossibilita o diagnóstico de falhas. 30%

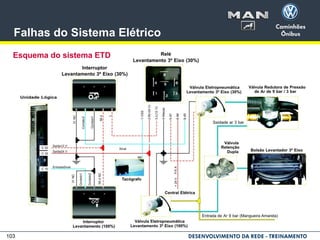

103 Falhas do Sistema Elétrico Esquema do sistema ETD

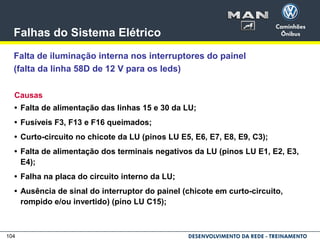

104 Falhas do Sistema Elétrico Falta de iluminação interna nos interruptores do painel (falta da linha 58D de 12 V para os leds) Causas • Falta de alimentação das linhas 15 e 30 da LU; • Fusíveis F3, F13 e F16 queimados; • Curto-circuito no chicote da LU (pinos LU E5, E6, E7, E8, E9, C3); • Falta de alimentação dos terminais negativos da LU (pinos LU E1, E2, E3, E4); • Falha na placa do circuito interno da LU; • Ausência de sinal do interruptor do painel (chicote em curto-circuito, rompido e/ou invertido) (pino LU C15);
105 Falhas do Sistema Elétrico • Falta de alimentação 12 V dos leds, nos interruptores (botões) pela LU (pino LU C52) (chicote em curto-circuito, rompido e/ou invertido); • Falha nos leds e resistores internos dos interruptores do painel; • Falha do interruptor.

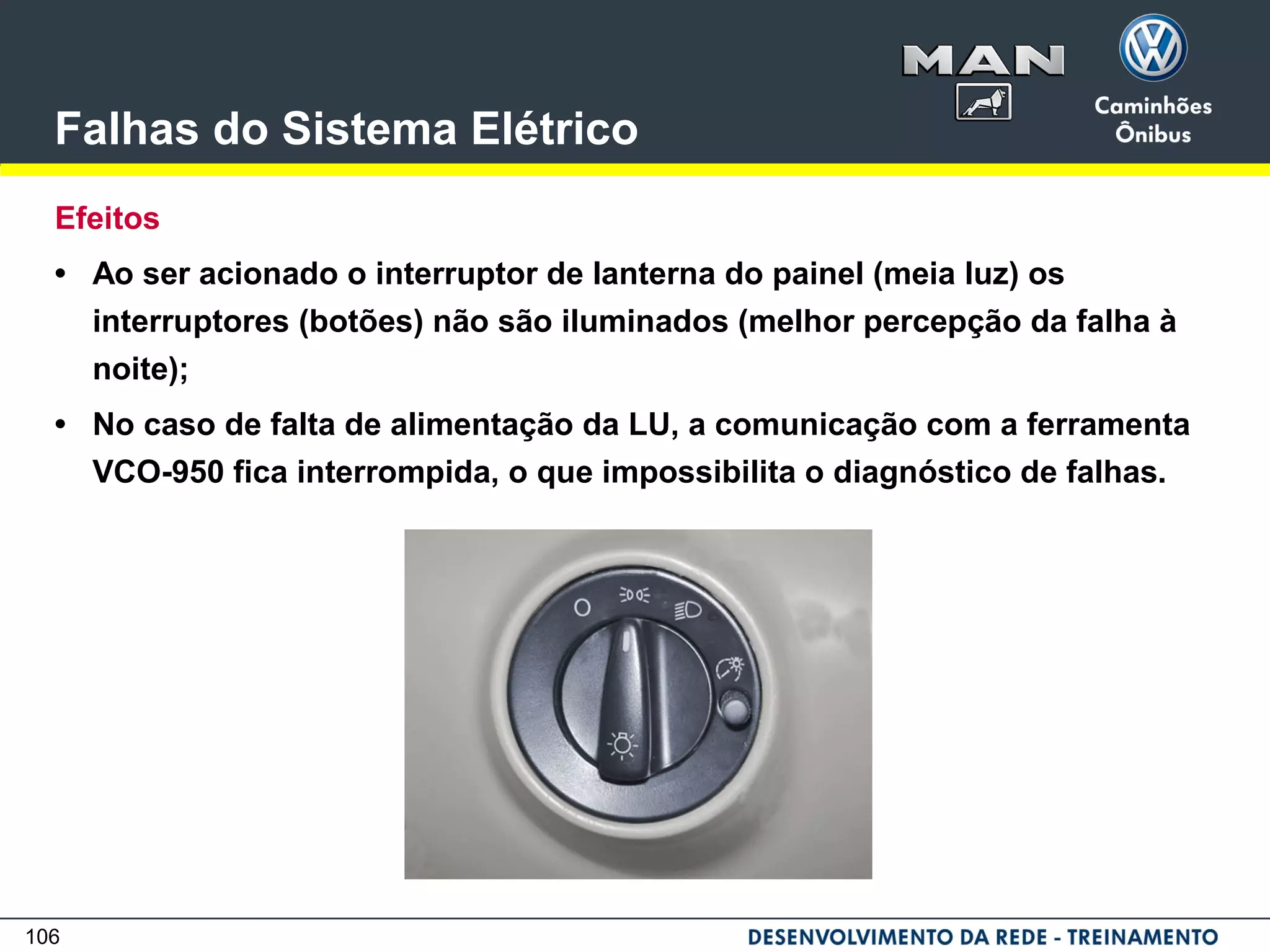

106 Falhas do Sistema Elétrico Efeitos • Ao ser acionado o interruptor de lanterna do painel (meia luz) os interruptores (botões) não são iluminados (melhor percepção da falha à noite); • No caso de falta de alimentação da LU, a comunicação com a ferramenta VCO-950 fica interrompida, o que impossibilita o diagnóstico de falhas.

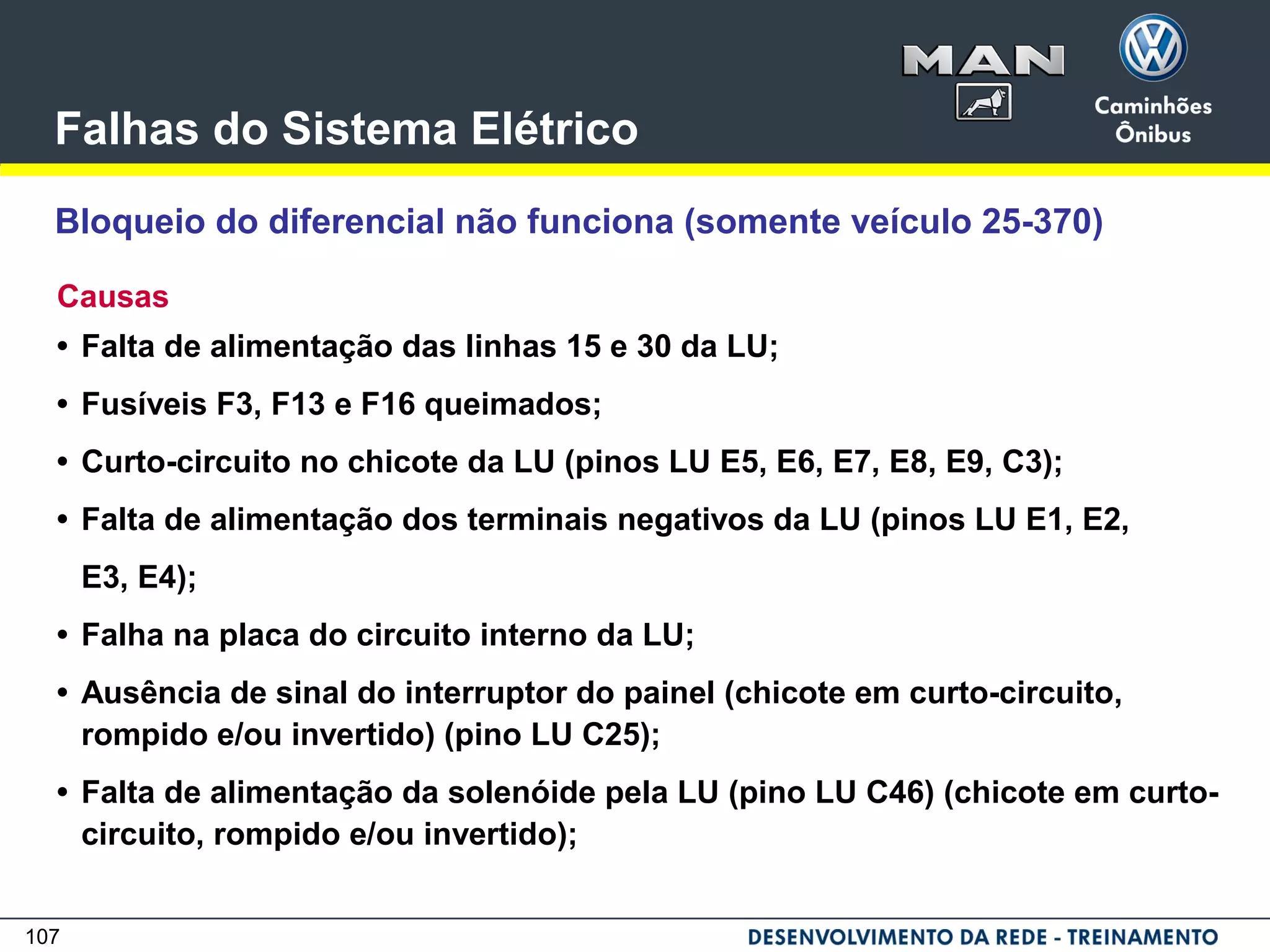

107 Falhas do Sistema Elétrico Bloqueio do diferencial não funciona (somente veículo 25-370) Causas • Falta de alimentação das linhas 15 e 30 da LU; • Fusíveis F3, F13 e F16 queimados; • Curto-circuito no chicote da LU (pinos LU E5, E6, E7, E8, E9, C3); • Falta de alimentação dos terminais negativos da LU (pinos LU E1, E2, E3, E4); • Falha na placa do circuito interno da LU; • Ausência de sinal do interruptor do painel (chicote em curto-circuito, rompido e/ou invertido) (pino LU C25); • Falta de alimentação da solenóide pela LU (pino LU C46) (chicote em curto- circuito, rompido e/ou invertido);

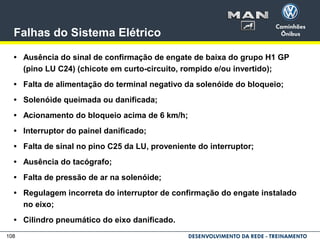

108 Falhas do Sistema Elétrico • Ausência do sinal de confirmação de engate de baixa do grupo H1 GP (pino LU C24) (chicote em curto-circuito, rompido e/ou invertido); • Falta de alimentação do terminal negativo da solenóide do bloqueio; • Solenóide queimada ou danificada; • Acionamento do bloqueio acima de 6 km/h; • Interruptor do painel danificado; • Falta de sinal no pino C25 da LU, proveniente do interruptor; • Ausência do tacógrafo; • Falta de pressão de ar na solenóide; • Regulagem incorreta do interruptor de confirmação do engate instalado no eixo; • Cilindro pneumático do eixo danificado.

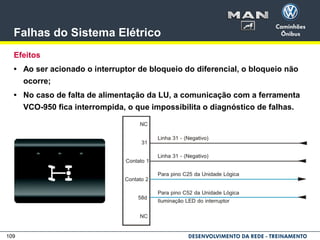

109 Falhas do Sistema Elétrico Efeitos • Ao ser acionado o interruptor de bloqueio do diferencial, o bloqueio não ocorre; • No caso de falta de alimentação da LU, a comunicação com a ferramenta VCO-950 fica interrompida, o que impossibilita o diagnóstico de falhas.

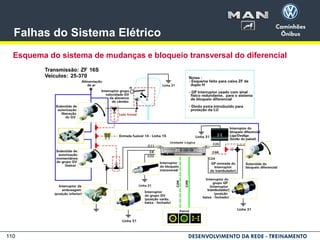

110 Falhas do Sistema Elétrico Esquema do sistema de mudanças e bloqueio transversal do diferencial

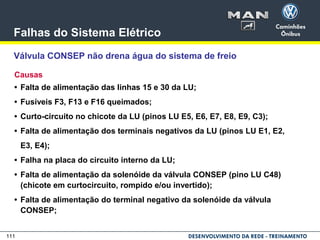

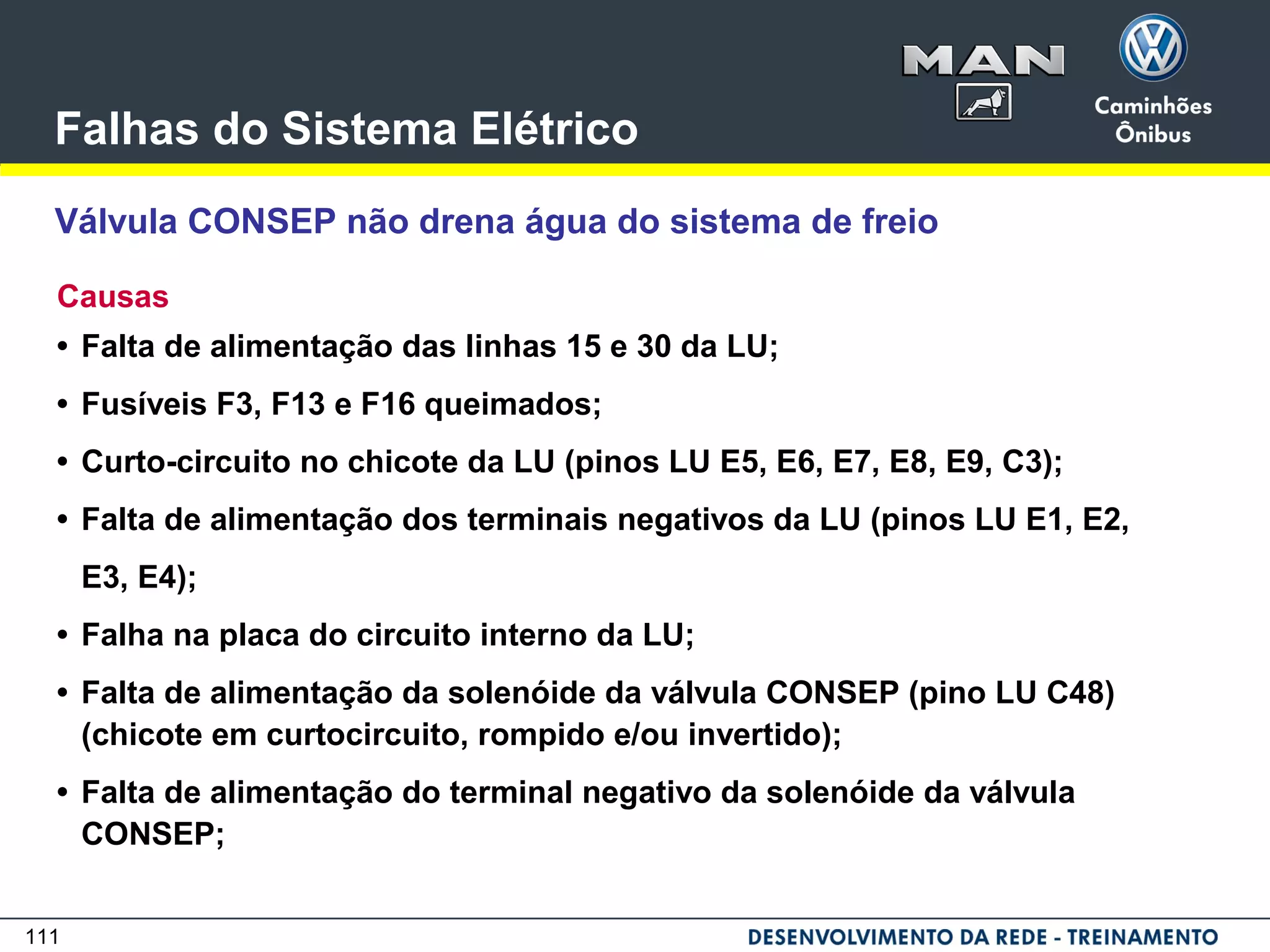

111 Falhas do Sistema Elétrico Válvula CONSEP não drena água do sistema de freio Causas • Falta de alimentação das linhas 15 e 30 da LU; • Fusíveis F3, F13 e F16 queimados; • Curto-circuito no chicote da LU (pinos LU E5, E6, E7, E8, E9, C3); • Falta de alimentação dos terminais negativos da LU (pinos LU E1, E2, E3, E4); • Falha na placa do circuito interno da LU; • Falta de alimentação da solenóide da válvula CONSEP (pino LU C48) (chicote em curtocircuito, rompido e/ou invertido); • Falta de alimentação do terminal negativo da solenóide da válvula CONSEP;

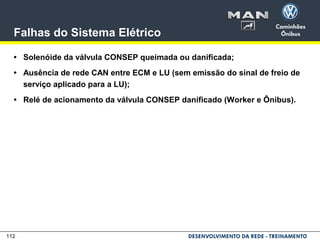

112 Falhas do Sistema Elétrico • Solenóide da válvula CONSEP queimada ou danificada; • Ausência de rede CAN entre ECM e LU (sem emissão do sinal de freio de serviço aplicado para a LU); • Relé de acionamento da válvula CONSEP danificado (Worker e Ônibus).

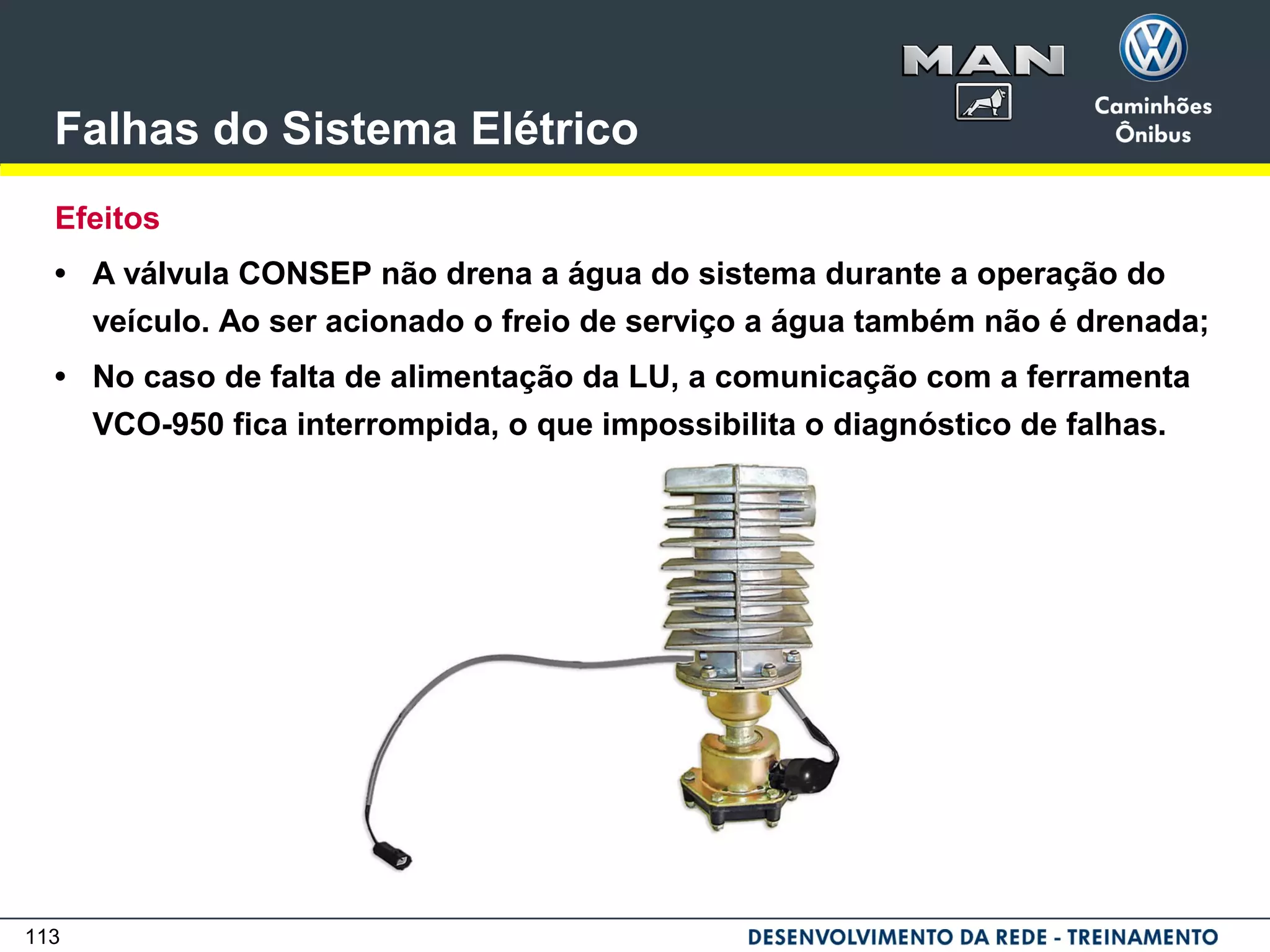

113 Falhas do Sistema Elétrico Efeitos • A válvula CONSEP não drena a água do sistema durante a operação do veículo. Ao ser acionado o freio de serviço a água também não é drenada; • No caso de falta de alimentação da LU, a comunicação com a ferramenta VCO-950 fica interrompida, o que impossibilita o diagnóstico de falhas.

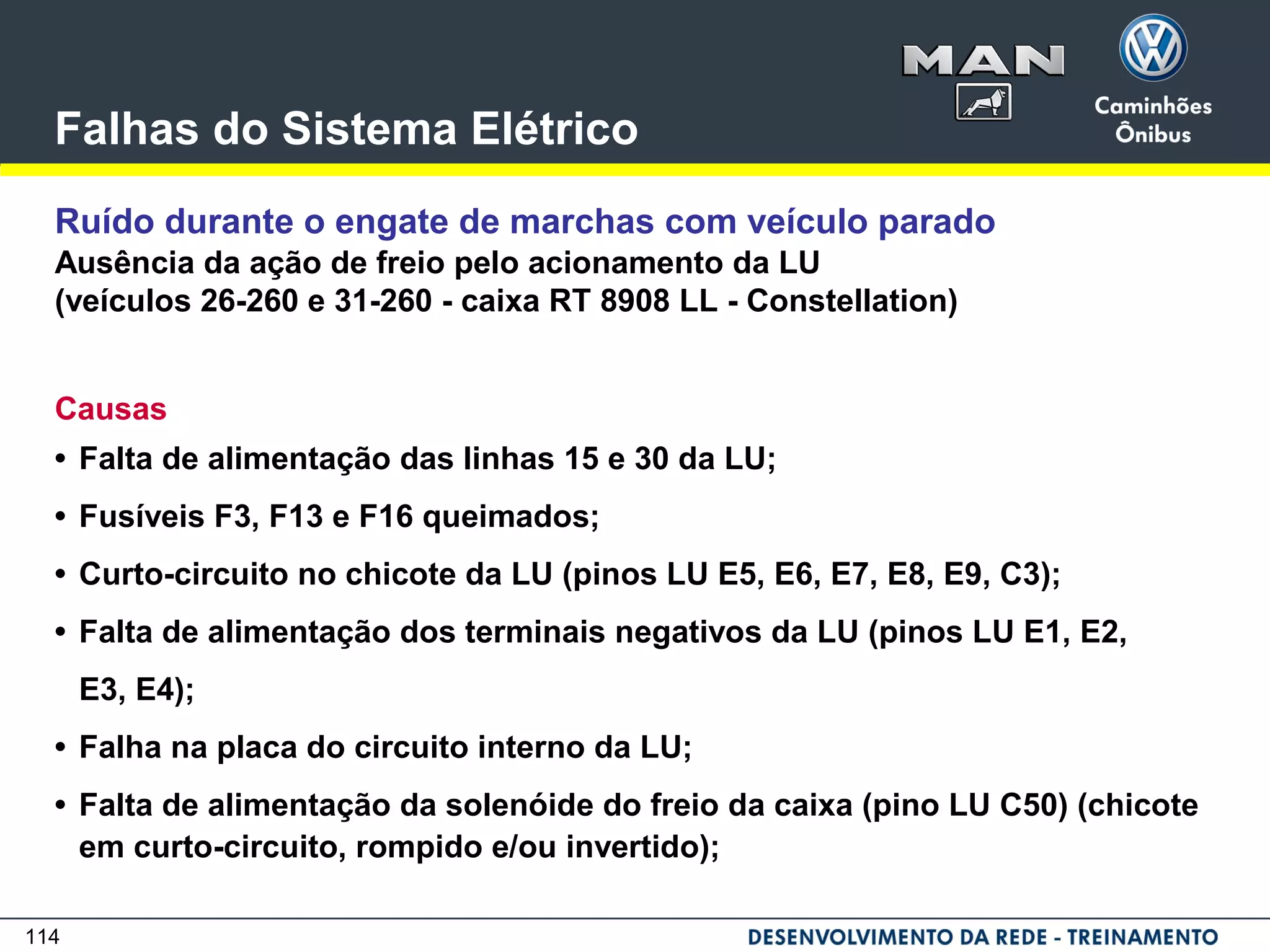

114 Falhas do Sistema Elétrico Ruído durante o engate de marchas com veículo parado Causas • Falta de alimentação das linhas 15 e 30 da LU; • Fusíveis F3, F13 e F16 queimados; • Curto-circuito no chicote da LU (pinos LU E5, E6, E7, E8, E9, C3); • Falta de alimentação dos terminais negativos da LU (pinos LU E1, E2, E3, E4); • Falha na placa do circuito interno da LU; • Falta de alimentação da solenóide do freio da caixa (pino LU C50) (chicote em curto-circuito, rompido e/ou invertido); Ausência da ação de freio pelo acionamento da LU (veículos 26-260 e 31-260 - caixa RT 8908 LL - Constellation)
115 Falhas do Sistema Elétrico • Falta de alimentação do terminal negativo da solenóide do freio da caixa; • Solenóide do freio da caixa queimada ou danificada; • Falta de sinal de embreagem baixa (pino LU C11); • Ausência da rede CAN entre tacógrafo e LU, impossibilitando envio do sinal de velocidade do veículo (freio da caixa, para máx. 5 km/h no veículo); • Interruptor de embreagem baixa, chicotes danificados ou invertidos; • Ausência de sinal de neutro para a LU (pino LU C5); • Falta de ar pressurizado na linha amarela da solenóide do freio da caixa; • Configuração de produção da LU com falha; • Falha mecânica no acionamento da embreagem.
116 Falhas do Sistema Elétrico Efeitos • Ao ser engatada a marcha com o veículo parado ou em movimento (até 5 km/h), o freio da caixa não é acionado pela LU. Ocorre ruído durante o engate - marcha “arranha” – e o engate é feito com dificuldade - “tranco”); • No caso de falta de alimentação da LU, a comunicação com a ferramenta VCO-950 fica interrompida, o que impossibilita o diagnóstico de falhas.

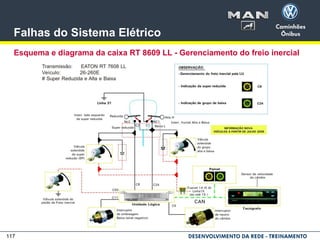

117 Falhas do Sistema Elétrico Esquema e diagrama da caixa RT 8609 LL - Gerenciamento do freio inercial
118 Falhas do Sistema Elétrico Veículo não engata marchas de super reduzida (LO LO) ou grupo de baixa e alta (veículos 26-260 e 31-260 - caixa RT 8908 LL) Causas • Falta de alimentação das solenóides dos grupos super reduzida e baixa e alta (linha 15) (chicote em curto-circuito, rompido e/ou fusível nº 14, queimado); • Falta de alimentação do terminal negativo dos interruptores da alavanca de câmbio de baixa e alta e/ou super reduzida para as solenóides; • Solenóides dos grupos super reduzida e/ou baixa e alta queimadas; • Falta de ar pressurizado na linha amarela da solenóide de baixa e alta; • Falta de ar pressurizado na linha amarela da solenóide da super reduzida; • Acionamento mecânico da embreagem com falha;

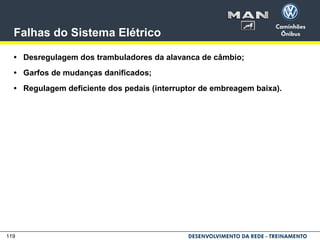

119 Falhas do Sistema Elétrico • Desregulagem dos trambuladores da alavanca de câmbio; • Garfos de mudanças danificados; • Regulagem deficiente dos pedais (interruptor de embreagem baixa).

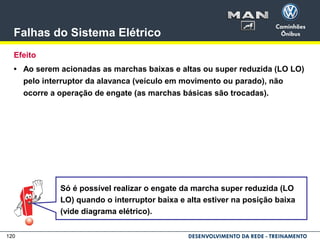

120 Falhas do Sistema Elétrico Efeito • Ao serem acionadas as marchas baixas e altas ou super reduzida (LO LO) pelo interruptor da alavanca (veículo em movimento ou parado), não ocorre a operação de engate (as marchas básicas são trocadas). Só é possível realizar o engate da marcha super reduzida (LO LO) quando o interruptor baixa e alta estiver na posição baixa (vide diagrama elétrico).

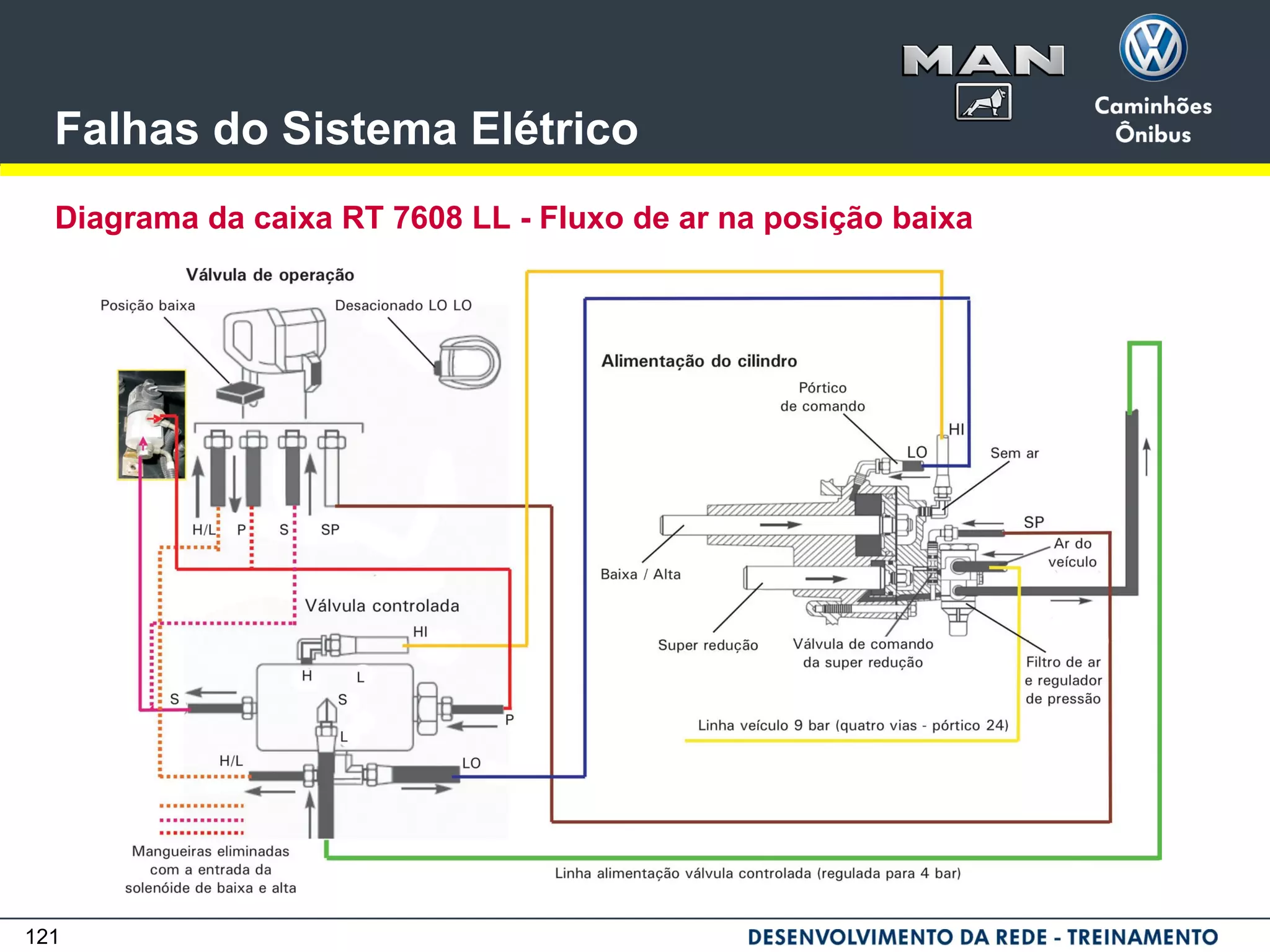

121 Falhas do Sistema Elétrico Diagrama da caixa RT 7608 LL - Fluxo de ar na posição baixa

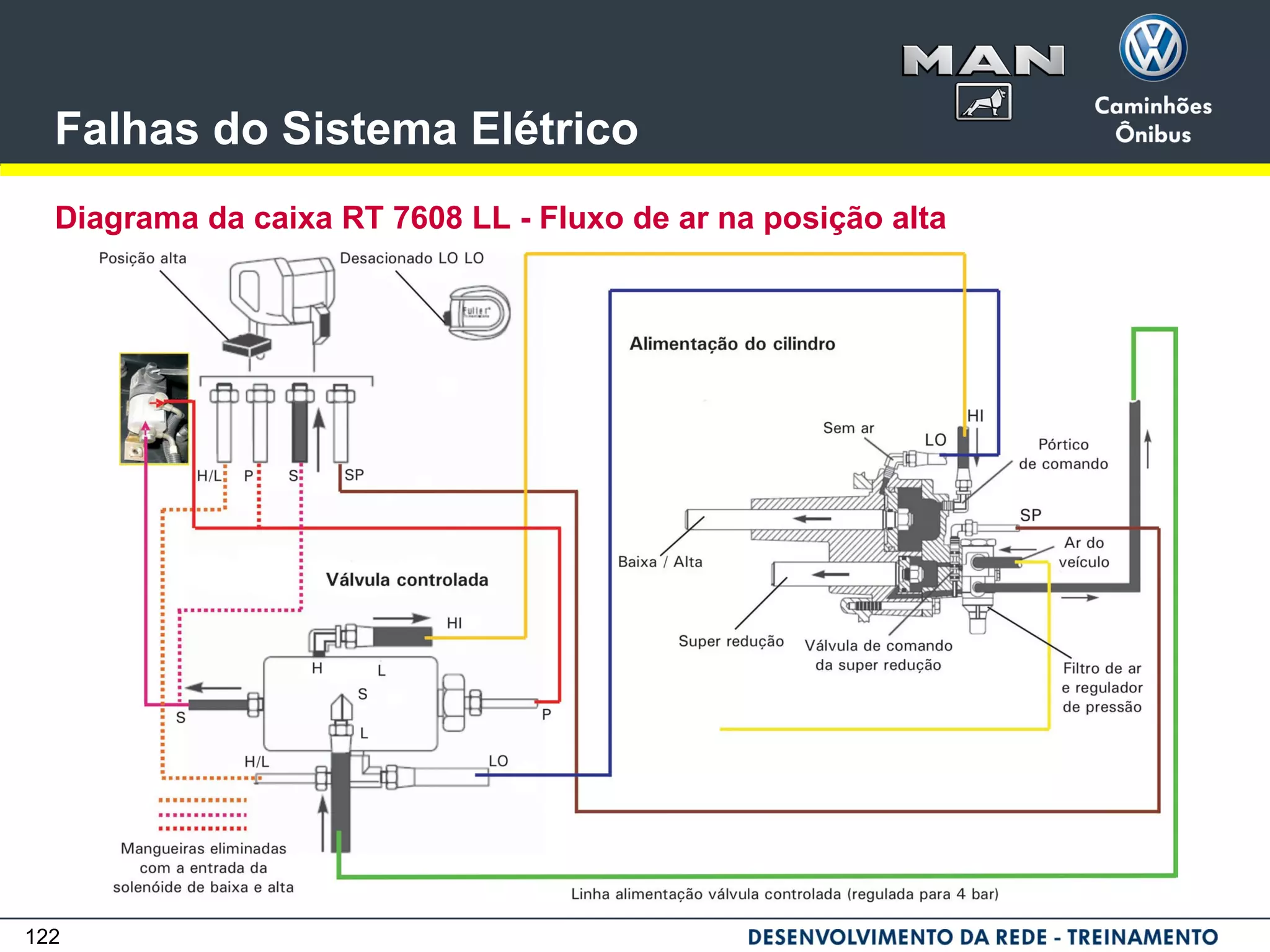

122 Falhas do Sistema Elétrico Diagrama da caixa RT 7608 LL - Fluxo de ar na posição alta

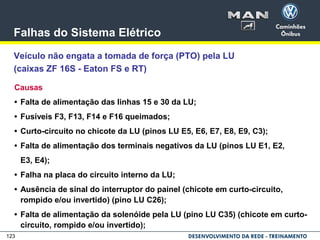

123 Falhas do Sistema Elétrico Veículo não engata a tomada de força (PTO) pela LU (caixas ZF 16S - Eaton FS e RT) Causas • Falta de alimentação das linhas 15 e 30 da LU; • Fusíveis F3, F13, F14 e F16 queimados; • Curto-circuito no chicote da LU (pinos LU E5, E6, E7, E8, E9, C3); • Falta de alimentação dos terminais negativos da LU (pinos LU E1, E2, E3, E4); • Falha na placa do circuito interno da LU; • Ausência de sinal do interruptor do painel (chicote em curto-circuito, rompido e/ou invertido) (pino LU C26); • Falta de alimentação da solenóide pela LU (pino LU C35) (chicote em curto- circuito, rompido e/ou invertido);

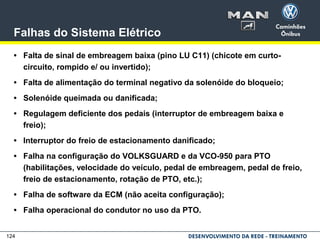

124 Falhas do Sistema Elétrico • Falta de sinal de embreagem baixa (pino LU C11) (chicote em curto- circuito, rompido e/ ou invertido); • Falta de alimentação do terminal negativo da solenóide do bloqueio; • Solenóide queimada ou danificada; • Regulagem deficiente dos pedais (interruptor de embreagem baixa e freio); • Interruptor do freio de estacionamento danificado; • Falha na configuração do VOLKSGUARD e da VCO-950 para PTO (habilitações, velocidade do veículo, pedal de embreagem, pedal de freio, freio de estacionamento, rotação de PTO, etc.); • Falha de software da ECM (não aceita configuração); • Falha operacional do condutor no uso da PTO.

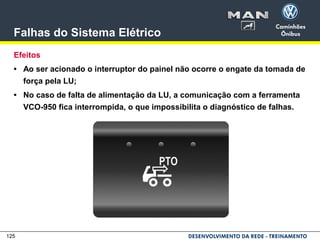

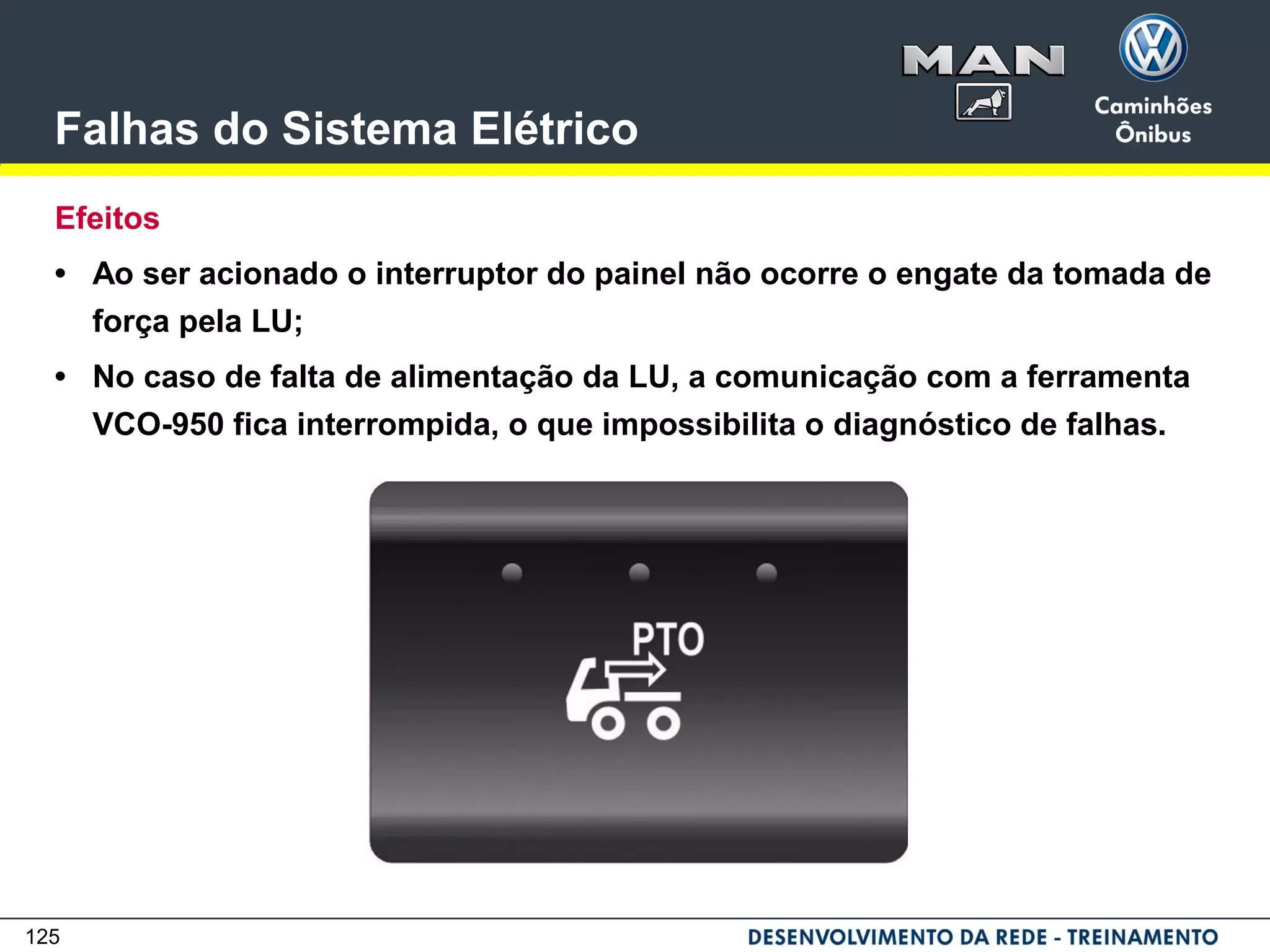

125 Falhas do Sistema Elétrico Efeitos • Ao ser acionado o interruptor do painel não ocorre o engate da tomada de força pela LU; • No caso de falta de alimentação da LU, a comunicação com a ferramenta VCO-950 fica interrompida, o que impossibilita o diagnóstico de falhas.

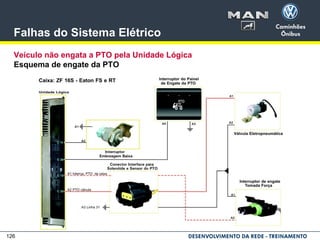

126 Falhas do Sistema Elétrico Veículo não engata a PTO pela Unidade Lógica Esquema de engate da PTO

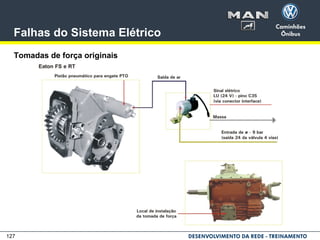

127 Falhas do Sistema Elétrico Tomadas de força originais

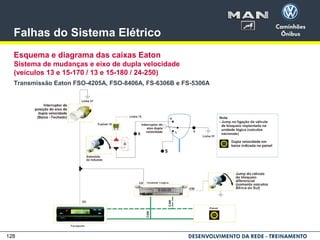

128 Falhas do Sistema Elétrico Esquema e diagrama das caixas Eaton Sistema de mudanças e eixo de dupla velocidade (veículos 13 e 15-170 / 13 e 15-180 / 24-250) Transmissão Eaton FSO-4205A, FSO-8406A, FS-6306B e FS-5306A

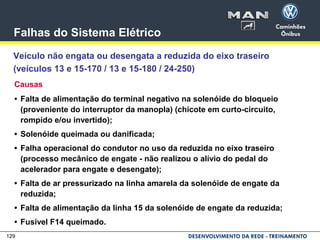

129 Falhas do Sistema Elétrico Veículo não engata ou desengata a reduzida do eixo traseiro (veículos 13 e 15-170 / 13 e 15-180 / 24-250) Causas • Falta de alimentação do terminal negativo na solenóide do bloqueio (proveniente do interruptor da manopla) (chicote em curto-circuito, rompido e/ou invertido); • Solenóide queimada ou danificada; • Falha operacional do condutor no uso da reduzida no eixo traseiro (processo mecânico de engate - não realizou o alívio do pedal do acelerador para engate e desengate); • Falta de ar pressurizado na linha amarela da solenóide de engate da reduzida; • Falta de alimentação da linha 15 da solenóide de engate da reduzida; • Fusível F14 queimado.

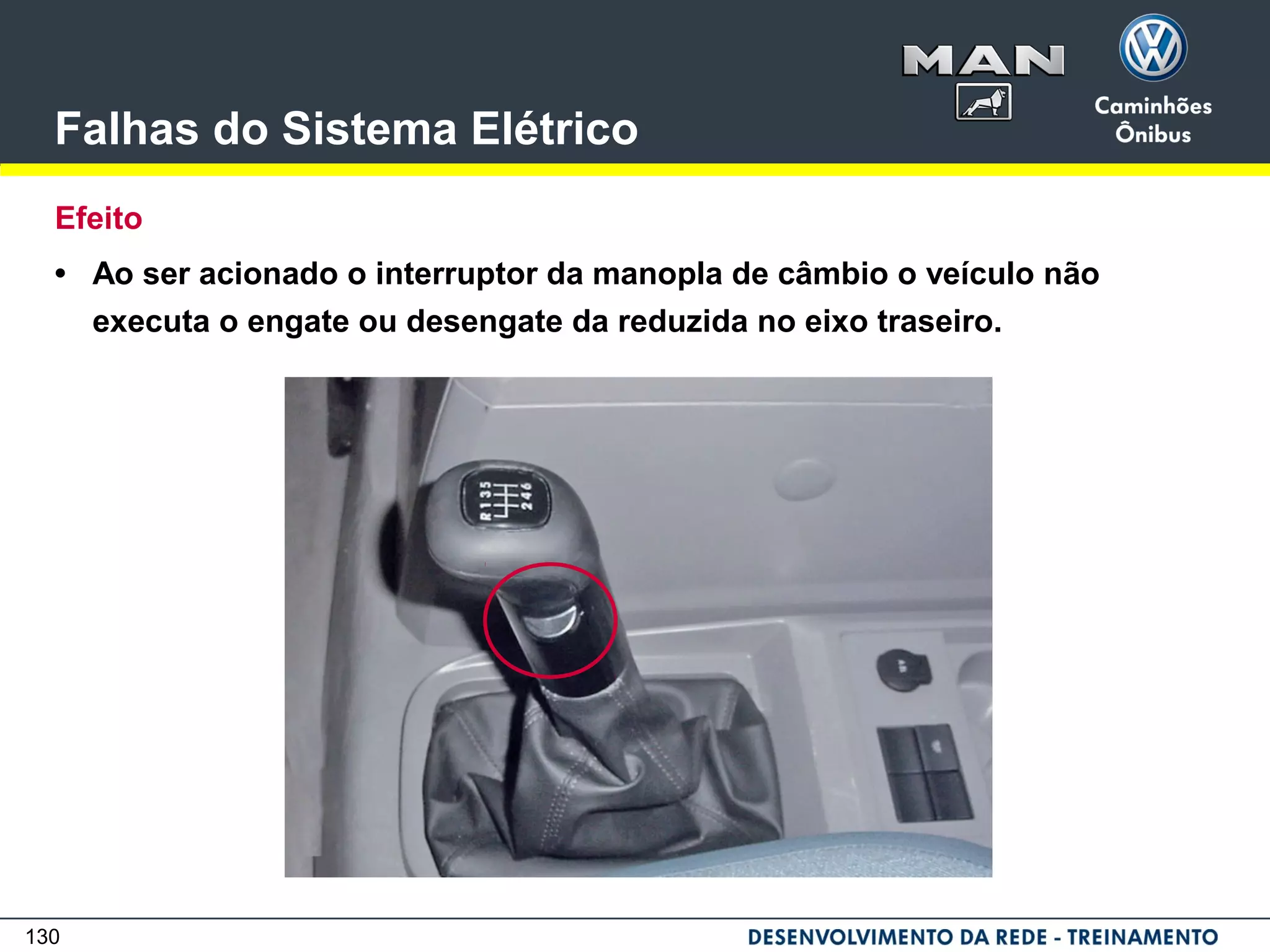

130 Falhas do Sistema Elétrico Efeito • Ao ser acionado o interruptor da manopla de câmbio o veículo não executa o engate ou desengate da reduzida no eixo traseiro.

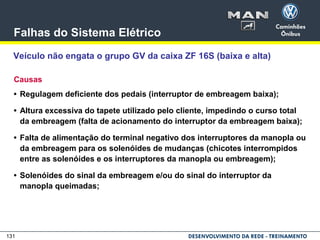

131 Falhas do Sistema Elétrico Veículo não engata o grupo GV da caixa ZF 16S (baixa e alta) Causas • Regulagem deficiente dos pedais (interruptor de embreagem baixa); • Altura excessiva do tapete utilizado pelo cliente, impedindo o curso total da embreagem (falta de acionamento do interruptor da embreagem baixa); • Falta de alimentação do terminal negativo dos interruptores da manopla ou da embreagem para os solenóides de mudanças (chicotes interrompidos entre as solenóides e os interruptores da manopla ou embreagem); • Solenóides do sinal da embreagem e/ou do sinal do interruptor da manopla queimadas;
132 Falhas do Sistema Elétrico • Interruptor da embreagem baixa danificado; • Interruptor da alavanca de câmbio danificado; • Falta de ar pressurizado na linha amarela (acessórios); • Válvula relé da caixa de comando danificada.
133 Falhas do Sistema Elétrico Efeito • Ao serem acionadas as marchas altas e baixas do grupo GV não ocorre a operação de engate.

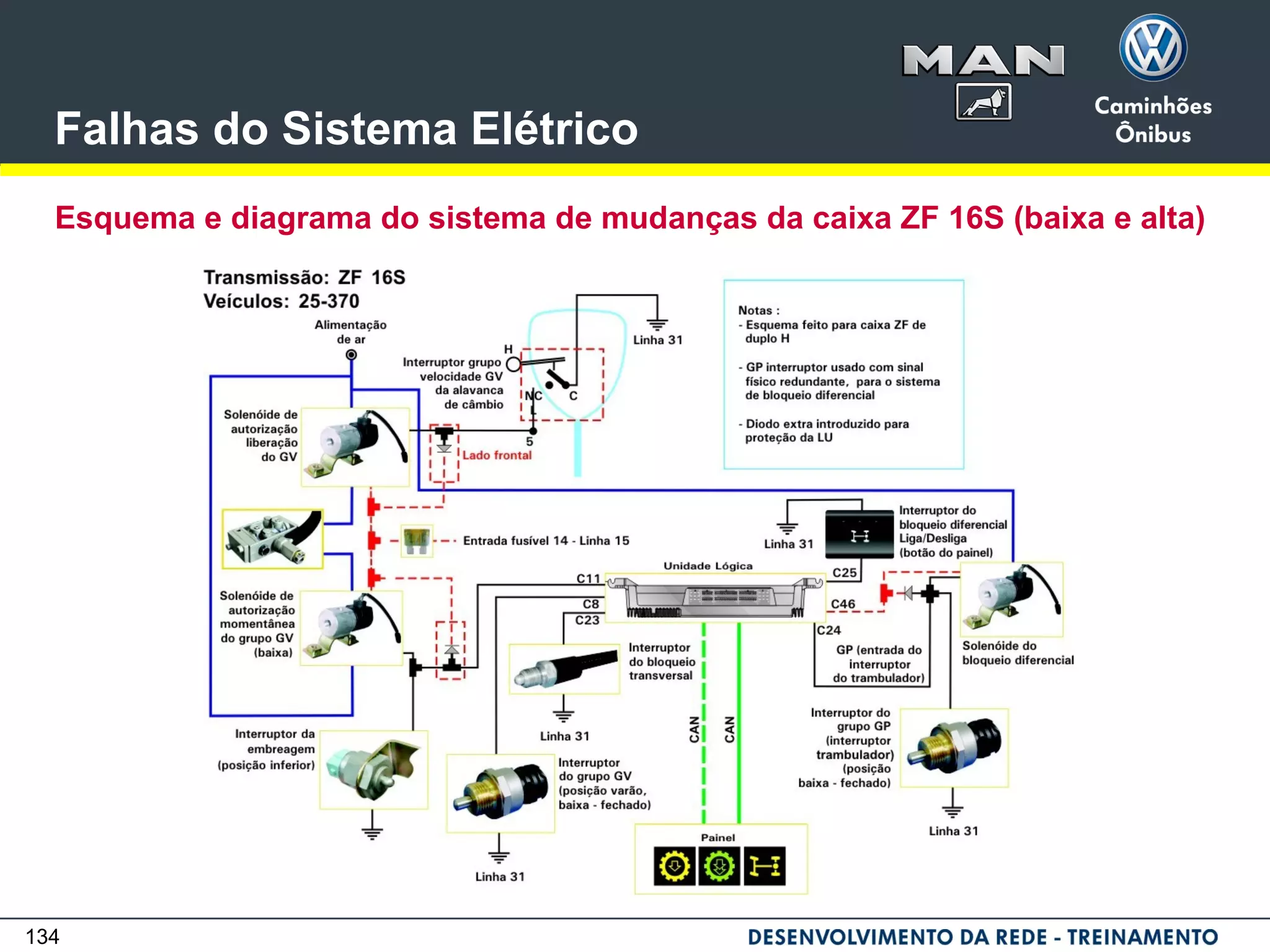

134 Falhas do Sistema Elétrico Esquema e diagrama do sistema de mudanças da caixa ZF 16S (baixa e alta)
135 Falhas do Sistema Elétrico Substituição de LU ( cuidados necessários )

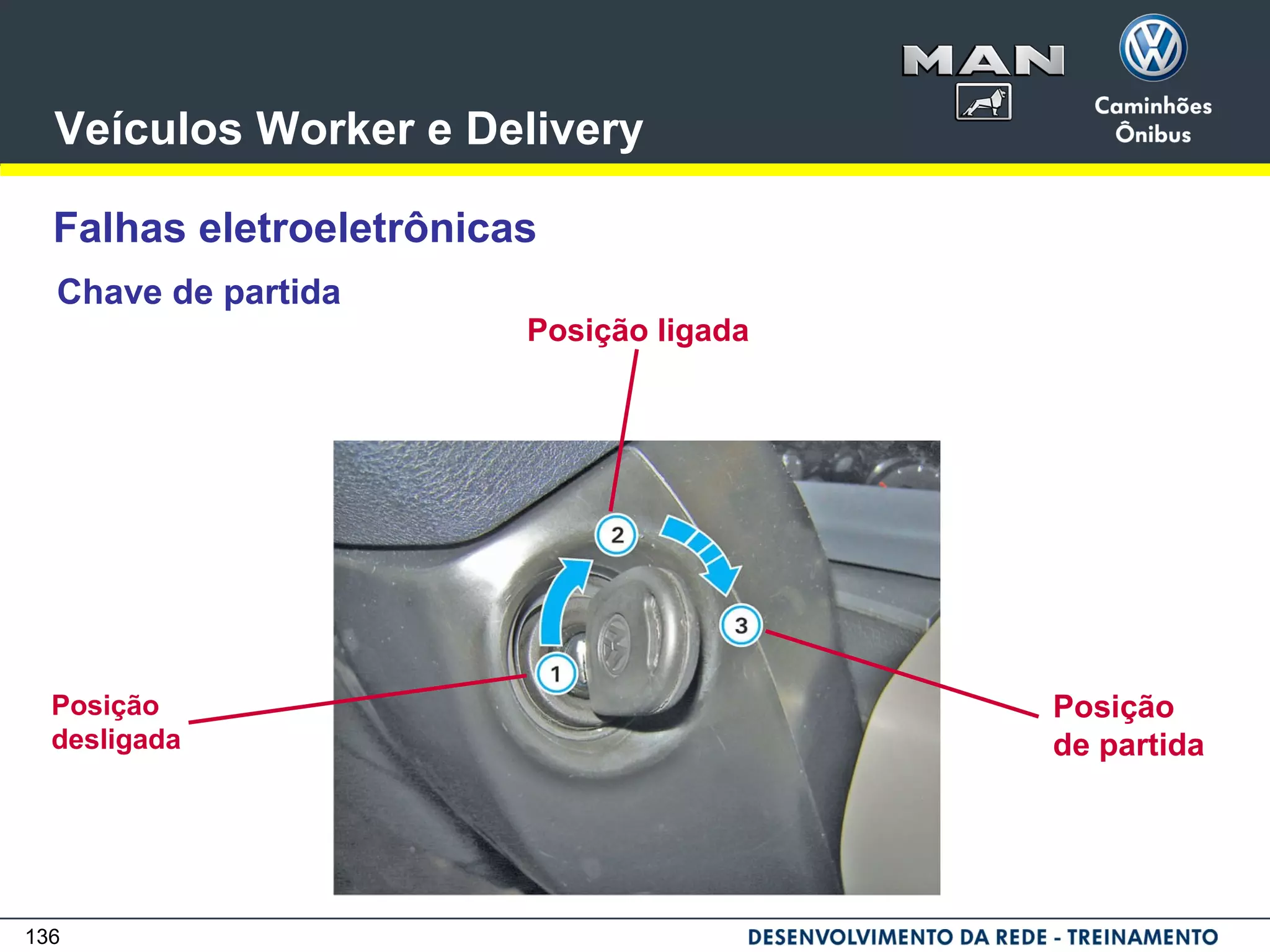

136 Veículos Worker e Delivery Falhas eletroeletrônicas Chave de partida Posição desligada Posição ligada Posição de partida

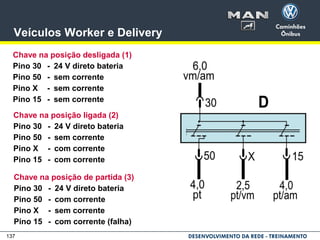

137 Veículos Worker e Delivery Chave na posição desligada (1) Pino 30 - 24 V direto bateria Pino 50 - sem corrente Pino X - sem corrente Pino 15 - sem corrente Chave na posição ligada (2) Pino 30 - 24 V direto bateria Pino 50 - sem corrente Pino X - com corrente Pino 15 - com corrente Chave na posição de partida (3) Pino 30 - 24 V direto bateria Pino 50 - com corrente Pino X - sem corrente Pino 15 - com corrente (falha)

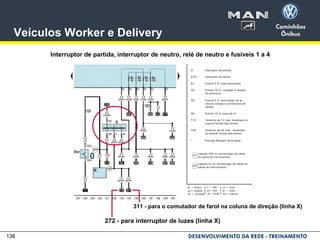

138 Veículos Worker e Delivery Interruptor de partida, interruptor de neutro, relé de neutro e fusíveis 1 a 4 311 - para o comutador de farol na coluna de direção (linha X) 272 - para interruptor de luzes (linha X)

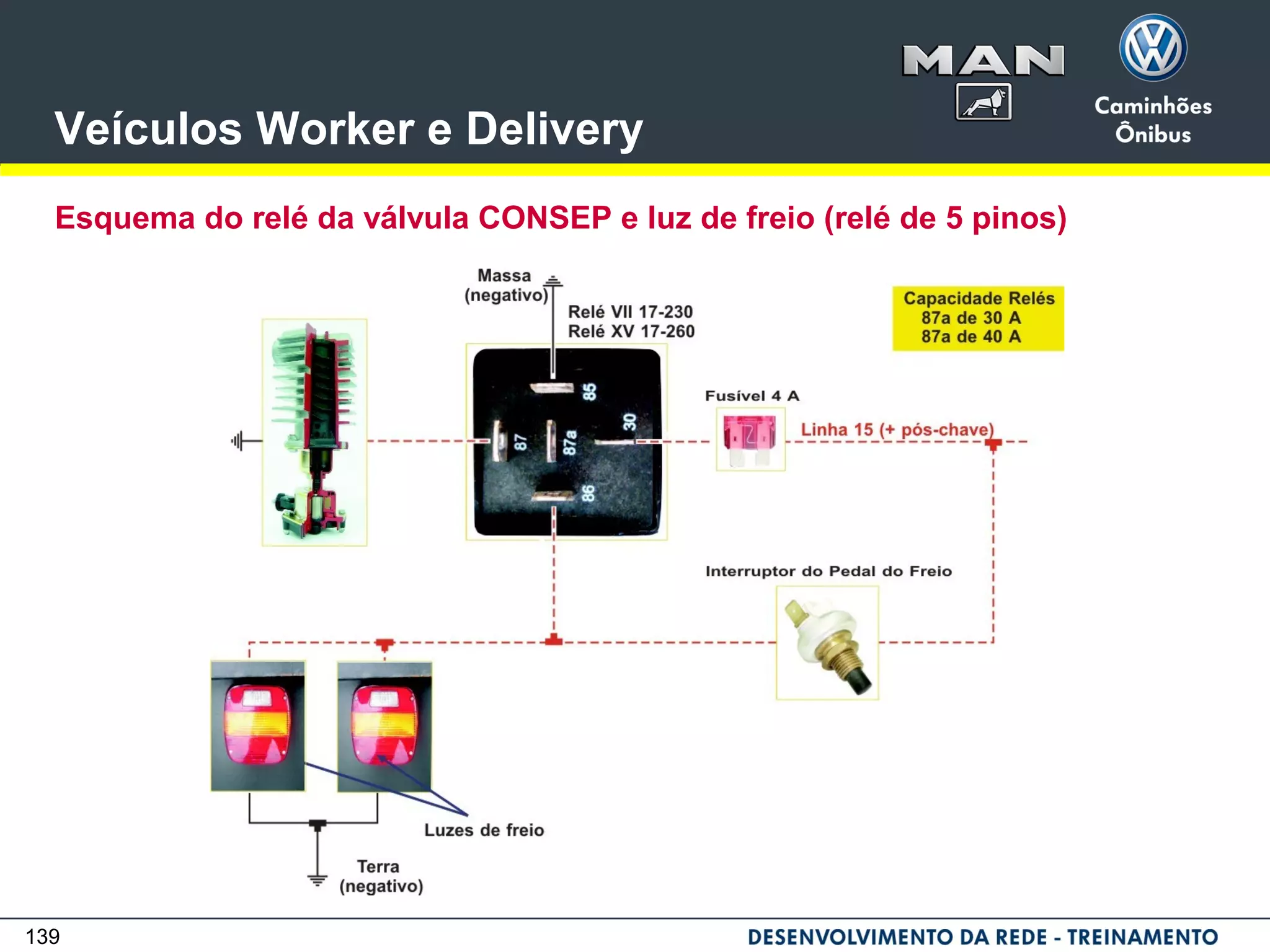

139 Veículos Worker e Delivery Esquema do relé da válvula CONSEP e luz de freio (relé de 5 pinos)

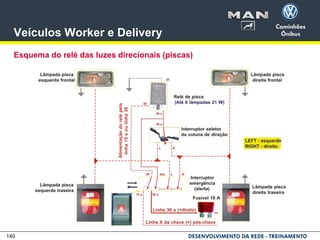

140 Veículos Worker e Delivery Esquema do relé das luzes direcionais (piscas)

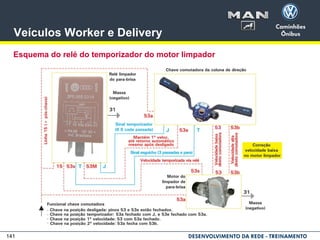

141 Veículos Worker e Delivery Esquema do relé do temporizador do motor limpador

Mais conteúdo relacionado

PDF
101856639 apresentacao-sistema-eletrico-pc-2000
porpaulo cesar

PDF
Interruptores das caixas ZF 16s 1485 1585 e 1685.pdf
pordriepaulin

PDF
Sistema elétrico constelation
porANDRE APARECIDO VENEZIAN

DOC
Manual de manutenção de caminhões eletrônicos
porMarcelo Auler

PDF
Codigos de falhas volvo fh12 d12 a
porEdivaldo Veronese

PDF
00 Manual Sempre a Mão G7 e Urbano.pdf
porRodrigoVasconcelos70

PDF
280212888-Codigo-Falha-Mid-Cid-Fmi-Portugues.pdf
porEguima Guima

PDF
Trsm0932pt br ea 11109la
porSergio Berrocal

101856639 apresentacao-sistema-eletrico-pc-2000
porpaulo cesar

Interruptores das caixas ZF 16s 1485 1585 e 1685.pdf
pordriepaulin

Sistema elétrico constelation
porANDRE APARECIDO VENEZIAN

Manual de manutenção de caminhões eletrônicos
porMarcelo Auler

Codigos de falhas volvo fh12 d12 a
porEdivaldo Veronese

00 Manual Sempre a Mão G7 e Urbano.pdf
porRodrigoVasconcelos70

280212888-Codigo-Falha-Mid-Cid-Fmi-Portugues.pdf
porEguima Guima

Trsm0932pt br ea 11109la
porSergio Berrocal


Mais procurados

PDF
X12 constellation
porGeraldo Sebastian

PDF
Codigos falha vw constelation
porGeraldo Sebastian

PDF
Diagrama do motor isb
porandersonbarbosa151

PDF
Iveco euro 3 bosch ms6
porGeraldo Sebastian

PDF
Iveco
porArvind Negi

PDF
Sistema de controle do motor Scania
porLuiz Antonio da Silva

PDF
Manual de diagnosticoacteon
porGeraldo Sebastian

PDF
70 c16 euro3
porGeraldo Sebastian

PDF
Falhas man tgx
porGeraldo Sebastian

PDF
Manual Volvo
porGeraldo Sebastian

PDF
Codigos de falla todos
porfhgrthdgtrs

PDF
Cajas de cambios manuales vt2214 b vt2514b y vt2814b
porjjhernandezch

PDF
Componentes Elétricos Motor Scania
porLuiz Antonio da Silva

PDF
Sistema de combustível PDE e S6 Motor scania
porLuiz Antonio da Silva

PDF
Adm pld (1)
porFernando Stremel

PDF
70 c17 3.0 16v_euro5
porGeraldo Sebastian

PDF
Manual de sintomas e falhas
porGeraldo Sebastian

DOCX
Tabela de Códigos de Falhas OBD2 P0001 A P18273
porGeraldo Sebastian

PDF
41949428 mercedez-pld
porAlfredo Gracida

PDF
15.190 euro 5 2012
porGeraldo Sebastian

X12 constellation
porGeraldo Sebastian

Codigos falha vw constelation
porGeraldo Sebastian

Diagrama do motor isb
porandersonbarbosa151

Iveco euro 3 bosch ms6
porGeraldo Sebastian

Iveco
porArvind Negi

Sistema de controle do motor Scania
porLuiz Antonio da Silva

Manual de diagnosticoacteon
porGeraldo Sebastian

70 c16 euro3
porGeraldo Sebastian

Falhas man tgx
porGeraldo Sebastian

Manual Volvo
porGeraldo Sebastian

Codigos de falla todos
porfhgrthdgtrs

Cajas de cambios manuales vt2214 b vt2514b y vt2814b
porjjhernandezch

Componentes Elétricos Motor Scania
porLuiz Antonio da Silva

Sistema de combustível PDE e S6 Motor scania
porLuiz Antonio da Silva

Adm pld (1)
porFernando Stremel

70 c17 3.0 16v_euro5
porGeraldo Sebastian

Manual de sintomas e falhas
porGeraldo Sebastian

Tabela de Códigos de Falhas OBD2 P0001 A P18273
porGeraldo Sebastian

41949428 mercedez-pld
porAlfredo Gracida

15.190 euro 5 2012
porGeraldo Sebastian


Semelhante a Diag falhaseletronicas-140824113202-phpapp02 (1)

PDF
Relação de falhas diárias
porSergio Favaro

PDF
Manaul de serviço cbr1100 xx (2)_(1999~) ignicao
porThiago Huari

PDF
Manual de falhas alternador e arranque
porRubem Grabin

PDF
Agilidade_em_Reparo_de_Modulo__Conserto_e_Venda_Profissional__Estr._Francisco...
porMonografia Inédita

PDF
Reparos_de_Modulo_Eficientes__Venda_Conserto_e_Programacao_Avancada.pdf
pormossoromodulos

PDF
Manaul de serviço cbr900 rr fireblade_(3)_(2002~) sistema_ignicao
porThiago Huari

XLS
Macetes injeção
porme ajuda, bitcoin please almeida

PDF
Manaul de serviço ms cbx250 (2006) 00 x6b-kpf-003 17. sist partida
porThiago Huari

PDF
Solucoes_em_Modulos_Venda_Conserto_Manutencao_e_Programacao_Agil_Av._Central_...
porMonografia Inédita

Relação de falhas diárias
porSergio Favaro

Manaul de serviço cbr1100 xx (2)_(1999~) ignicao
porThiago Huari

Manual de falhas alternador e arranque
porRubem Grabin

Agilidade_em_Reparo_de_Modulo__Conserto_e_Venda_Profissional__Estr._Francisco...
porMonografia Inédita

Reparos_de_Modulo_Eficientes__Venda_Conserto_e_Programacao_Avancada.pdf
pormossoromodulos

Manaul de serviço cbr900 rr fireblade_(3)_(2002~) sistema_ignicao
porThiago Huari

Macetes injeção
porme ajuda, bitcoin please almeida

Manaul de serviço ms cbx250 (2006) 00 x6b-kpf-003 17. sist partida
porThiago Huari

Solucoes_em_Modulos_Venda_Conserto_Manutencao_e_Programacao_Agil_Av._Central_...
porMonografia Inédita


Diag falhaseletronicas-140824113202-phpapp02 (1)

  • 1.
    1 Procedimento para Diagnósticode Falhas Eletroeletrônicas
  • 2.
    2 Parte 2 Falhas Eletroeletrônicasdo Sistema Falhas do Sistema Elétrico
  • 3.
    3 Introdução  Visando oaperfeiçoamento do pessoal da rede de serviços, a MAN Latin América disponibiliza este material didático que aborda os principais tópicos de procedimento para Diagnóstico de Falhas Eletroeletrônicas, que facilitará o entendimento com relação ao funcionamento, estratégia e passos para reparação em falhas eletroeletrônicas nos veículos Volkswagen Caminhões e Ônibus.  Este material será um grande suporte para o dia a dia na oficina.  Leia com atenção, assegurando à sua atividade maior confiabilidade, com serviços de alta qualidade profissional!
  • 4.
    4 Falhas Eletroeletrônicas doSistema Motor de partida não entra em movimento, mesmo com a chave de contato ligada no segundo estágio Causas • Chicote danificado (aberto ou mau contato); • Ausência de sinal de saída na linha 50 proveniente da chave de contato; • Ausência de sinal na linha 50 proveniente do relé de partida (Constellation); • Relé da linha 50 danificado (Constellation); • Ausência de sinal entre o relé de partida e o motor de partida (Constellation); • Ausência de sinal de câmbio em neutro no relé de partida; • Interruptor (pressostato) de estacionamento danificado (aberto); • Relés do freio de estacionamento 1 e 2 danificados (ISC – 19-320);
  • 5.
    5 Falhas Eletroeletrônicas doSistema • Interruptor do freio de estacionamento em aberto; • Interruptor de neutro do câmbio danificado (aberto); • Ausência de sinal de alimentação no motor de partida (cabo positivo e/ou negativo da bateria solto); • Falha interna na ECM; • Solenóide do automático queimada; • Motor de partida queimado, solenóide automático e motor queimado. Esta configuração permite o recebimento de sinal na linha 50, porém sem movimentação do motor.
  • 6.
    6 Falhas Eletroeletrônicas doSistema Efeito • Ao girar a chave de contato surge sinal na linha 15 (posição 2: primeiro estágio), mas não surge sinal na linha 50 (posição 3: segundo estágio), o que impede o funcionamento do motor de partida.
  • 7.
    7 Falhas Eletroeletrônicas doSistema Motor de arranque funciona, mas motor não entra em regime de trabalho Causas • Falta de combustível no tanque; • Linha de combustível obstruída (filtros e/ou tubos entupidos); • Baixa pressão do combustível no rail; • Bomba de baixa pressão danificada; • Bomba de alta pressão danificada; • Baixa tensão da bateria para alimentação da ECM (mínimo de 18V para bateria de 24 V e 9 V para bateria de 12 V); • Ausência de sinal positivo nos pinos da ECM (interruptores danificados e/ou mau contato) (linhas 15, 30 e 31);
  • 8.
    8 Falhas Eletroeletrônicas doSistema • Veículo bloqueado por satélite (falta de sinal nas linhas 15 e 30); • Falta de pulsos elétricos nas válvulas injetoras (chicote em aberto e/ou mau contato); • Sensores de fase e/ou de rotação danificados (não enviam sinal para ECM); • Chicote da ECM deficiente (curto-circuito ou em aberto); • Fusíveis de proteção da ECM queimados (linhas 15 e 30); • Capacitores das válvulas injetoras queimados (defeito interno na ECM); • Outros defeitos internos na ECM (hardware e/ou software).
  • 9.
    9 Falhas Eletroeletrônicas doSistema Efeito • Ao entrar em funcionamento o motor de arranque, o motor se movimenta (vira) mas não entra em regime de trabalho (não pega).
  • 10.
    10 Falhas Eletroeletrônicas doSistema Motor entra em funcionamento e, em seguida, desliga Causas • Baixo nível do tanque de combustível; • Respiro do tanque entupido (tampa do tanque); • Constante entrada de ar na linha (mangueiras furadas); • Mangueira do combustível entupida (tanque de combustível até o motor); • Filtro de ar obstruído; • Tubulação de ar obstruída; • Filtro separador de água e/ou do motor entupidos; • Bomba de baixa pressão danificada; • Bomba elétrica danificada (Delivery); • Fusível e/ou relé da bomba elétrica danificado (Delivery); • Defeito interno na ECM.
  • 11.
    11 Falhas Eletroeletrônicas doSistema Efeito • O motor entra em funcionamento, mas por falta de alimentação de combustível para logo em seguida.
  • 12.
    12 Falhas Eletroeletrônicas doSistema Motor não entra em funcionamento na partida remota (Constellation) Causas • Bateria sem carga; • Ausência de sinal para a ECM dos interruptores e (danificados e/ou mau contato); • Falha no relé de bloqueio de partida (ISC); • Falha no relé auxiliar de partida remota (ISC); • Falha no interruptor de estacionamento e/ou nos relés de estacionamento 1 e 2 (ISC); • Falha nos interruptores da cabine aberta; • Falha no sensor de neutro do câmbio; • Chicotes danificados (abertos ou mau contato);
  • 13.
    13 Falhas Eletroeletrônicas doSistema • Cabos positivo/negativo da bateria soltos; • Ausência de sinal de saída na linha 50 para o motor de partida; • Ausência de sinal de alimentação na linha 15 para a ECM; • Defeito interno na ECM; • Falhas operacionais: - Cabine fechada; - Freio de estacionamento não acionado; - Câmbio com marcha engatada; - Chave de contato desligada.
  • 14.
    14 Falhas Eletroeletrônicas doSistema Efeito • Ao serem acionados simultaneamente os interruptores e da partida remota, o motor de partida não se movimenta. Os caminhões Worker e Delivery não possuem partida remota.
  • 15.
    15 Falhas Eletroeletrônicas doSistema Motor falha constantemente Causas • Presença de ar na linha de combustível (rail); • Pescador do tanque de combustível danificado (entrada de ar); • Respiro do tanque entupido; • Filtro de combustível e/ou mangueiras obstruídos; • Sinal dos sensores de fase e posição distorcidos; • Válvulas injetoras com agulha carbonizada e/ou deficiência em seu funcionamento. (Importante: VCO-950 não acusa esta falha); • Válvulas injetoras com arruelas de vedação fora de medida e/ou com duas arruelas de vedação; • Bobina da válvula injetora em curto-circuito com a massa; • Baixa pressão no rail (vazamentos pelos injetores, canetas, válvula segurança);
  • 16.
    16 Falhas Eletroeletrônicas doSistema • Falha nas válvulas injetoras; • Chicote das válvulas injetoras com mau contato nos terminais e/ou rompidos; • Falha interna na ECM; • Defeito no sensor de temperatura do líquido de arrefecimento; • Deficiência de operação na válvula CP3; • Mau assentamento das válvulas em suas sedes; • Sincronismo errado nas engrenagens; • Escapamento obstruído; • Anel quebrado/engripado na cancela do pistão; • Tela de proteção da válvula IPR obstruída (NGD).
  • 17.
    17 Falhas Eletroeletrônicas doSistema Efeito • Ao entrar em funcionamento, o motor falha constantemente. Em consequência, produz gases de escape de aspecto branco ou preto, dependendo do tipo de falha (fumaça branca e/ou fumaça preta).
  • 18.
    18 Falhas Eletroeletrônicas doSistema Motor sem potência Causas • Filtro de combustível e/ou mangueiras obstruídas; • Filtro de ar obstruído; • Intercooler obstruído; • Tubulação de admissão obstruída; • Entrada de ar no sistema de combustível; • Turbocompressor danificado (eixo preso); • Turbocompressor com as aletas travadas (NGD); • Baixa pressão no rail (bombas de baixa e alta pressão com mau funcionamento); • Sensor de pressão do rail defeituoso; • Vazamento pelas canetas (motor Cummins);
  • 19.
    19 Falhas Eletroeletrônicas doSistema • Válvulas injetoras com vazamento interno; • Pulverização deficiente das válvulas injetoras; • Sensores de fase e/ou de rotação com sinais não plausíveis; • Sensores de fase e/ou de rotação danificados (alteração do ponto de injeção do motor); • Roda dentada com impurezas (detritos); • Sensor de temperatura do sistema de arrefecimento danificado; • ECM com programa inadequado à aplicação; • Sensor de pressão atmosférica inoperante; • Tela da válvula IPR obstruída (NGD); • Escapamento obstruído;
  • 20.
    20 Falhas Eletroeletrônicas doSistema • Baixa compressão do motor; • Óleo combustível de má qualidade; • Folga incorreta nas válvulas de admissão e escape. Efeito • Embora funcione, o motor não disponibiliza toda a potência que deveria, ocasionando queda no rendimento.
  • 21.
    21 Falhas Eletroeletrônicas doSistema Motor perdeu potência e não acelera Causas • Baixa pressão de óleo lubrificante (físico); • Elevada temperatura do líquido de arrefecimento (físico); • Baixo nível do líquido de arrefecimento (físico); • Baixa pressão no coletor de ar de admissão; • Alta temperatura do ar no coletor de admissão; • Válvula reguladora de pressão CP3 com defeito (excesso de pressão no rail provocando abertura da válvula de segurança); • Temperatura do combustível acima de 71 °C; • Água no combustível (motor Cummins não ligado à ECM); • Veículo bloqueado via satélite; • Pedal do acelerador danificado.
  • 22.
    22 Falhas Eletroeletrônicas doSistema Efeitos • ECM reconhece as falhas ocorridas como avisos de segurança operacional e protege o motor provocando sua despotencialização (corte do acelerador); • A estratégia para despotencialização do motor dependerá das configurações da ECM para cada situação de aplicação.
  • 23.
    23 Falhas Eletroeletrônicas doSistema Motor com fumaça branca Causas • Baixa temperatura na câmara de combustão (devido à baixa temperatura do ar admitido); • Falha no sensor de temperatura do ar de admissão; • Falha no sensor de pressão do ar de admissão; • Falha no sensor de temperatura do líquido de arrefecimento; • Falha no sensor de pressão do rail; • Ponto de injeção atrasado (erro de programa de ECM); • Perda do sensor de fase; • Falha na válvula injetora (pulverização deficiente); travada aberta; • Folga incorreta das válvulas de admissão e escape; • Falha no sensor de pressão do coletor de ar;
  • 24.
    24 Falhas Eletroeletrônicas doSistema • Sensor de pressão atmosférica danificado; • Veículo operando a altitudes não homologadas; • Consumo de água pela combustão (junta do cabeçote). Efeitos • Desperdício de combustível (a fumaça branca liberada momentaneamente e/ou continuamente indica combustível não queimado na forma gasosa); • Remoção da camada de óleo lubrificante dos anéis pela ação de lavagem do óleo diesel; • Alteração no ruído característico de funcionamento (detonação); • Dificuldade de partida do motor.
  • 25.
    25 Falhas Eletroeletrônicas doSistema Motor com fumaça preta Causas • Filtro de ar obstruído; • Intercooler obstruído; • Volume excessivo de combustível injetado no cilindro devido a falha no programa da ECM; • Defeito nas válvulas injetoras de combustível; • Turbo danificado (eixo preso); • Motor com baixa compressão; • Sensor de pressão do turbo; • Sensor de pressão do ar de admissão; • Sensor de temperatura.
  • 26.
    26 Falhas Eletroeletrônicas doSistema Efeitos • Mistura inadequada de combustível e ar na câmara de combustão (a fumaça preta liberada momentaneamente e/ou continuamente indica pouca quantidade de ar na câmara de combustão; embora o combustível seja completamente queimado, a fuligem resultante que sai pelo escape caracteriza a fumaça com a cor preta); • Gases de escape carregados com fuligem; • Carbonização excessiva na cabeça do pistão e nos anéis podendo, com o tempo, travar o motor; • Contaminação prematura do óleo lubrificante por fuligem; • Excesso de temperatura dos gases de escape (acima de 750 °C torna-se crítico);
  • 27.
    27 Falhas Eletroeletrônicas doSistema • Danos às partes internas dos coletores de escape e do turbo devido ao excesso de temperatura e fuligem; • Alteração no ruído característico de funcionamento (batida de pino; “castanhado”); • Dificuldade de partida do motor.
  • 28.
    28 Falhas Eletroeletrônicas doSistema Motor com ruído (injeção) Causas • Falha no sensor de rotação e consequente perda na informação de posição da árvore de manivelas; • Falha na programação do ponto de injeção pela ECM; • Pressão de injeção excessiva no common rail; • Falha na válvula de controle da pressão do rail; • Falha nas válvulas injetoras; • Sensor de pressão do coletor de admissão danificado.
  • 29.
    29 Falhas Eletroeletrônicas doSistema Efeitos • Adiantamento do ponto de injeção (perda de sinal do sensor de rotação e posição da árvore de manivelas); • Alteração no ruído característico de funcionamento (batida de pino; “grilando”); • Emissão momentânea de fumaça branca durante a partida; • Dificuldade de partida do motor; • Emissão de fumaça preta durante a aceleração do motor; • Falha interna no programa instalado na ECM; • Válvula reguladora de pressão CP3 com defeito.
  • 30.
    30 Falhas Eletroeletrônicas doSistema Efeitos no sensor de fase • Atraso do ponto de injeção; • Alteração no ruído característico de funcionamento (motor sem detonação); Emissão momentânea de fumaça branca durante a partida; • Dificuldade de partida do motor.
  • 31.
    31 Falhas Eletroeletrônicas doSistema Motor com fumaça azulada Causas • Desgaste na parede dos cilindros (brunimento); • Assentamento dos anéis do pistão; • Desgaste dos anéis; • Desgaste das guias de válvulas e retentores; • Vazamento de óleo lubrificante pelo eixo do turbocompressor; • Abastecimento de óleo lubrificante acima do nível máximo; • Respiro do motor obstruído; • Queima de óleo lubrificante durante a combustão. Efeito • Emissão de fumaça azulada como resultado da queima de óleo lubrificante e combustível.
  • 32.
    32 Falhas Eletroeletrônicas doSistema Corte de aceleração do motor (perda de potência/proteção parcial do motor) Causas • Líquido de arrefecimento abaixo do nível mínimo de trabalho no reservatório; • Temperatura excessiva do líquido de arrefecimento; • Baixa pressão de óleo lubrificante; • Temperatura excessiva do óleo lubrificante (*); • Água presente no combustível (somente motores MWM e ISC; exclui-se o motor Interact); • Veículo bloqueado via satélite; • Pedal do acelerador danificado.
  • 33.
    33 Falhas Eletroeletrônicas doSistema Efeitos • Diminuição na rotação do motor (a diminuição varia para cada caso); • Não aceleração ou aceleração parcial do motor; • Motor mantém a marcha lenta; • Geração de códigos de falhas físicas para cada item pela ECM. (*) Motor Cummins, sem sensor de temperatura de óleo lubrificante, a partir de agosto 2006 (equipado somente com interruptor de pressão de óleo lubrificante). • Na linha Worker, somente no motor Cummins Interact o sensor de água de combustível não é ligado na ECM, apenas no painel do veículo.
  • 34.
    34 Falhas Eletroeletrônicas doSistema Motor com baixa pressão de óleo lubrificante Causas • Viscosidade do óleo não especificada; • Óleo não especificado no manual de fabricante da Literatura Técnica; • Folgas excessivas nos componentes internos do motor; • Fuga de óleo pelas galerias do bloco/virabrequim; • Avaria na bomba de óleo; • Entrada de ar no circuito de lubrificação (quebra do pescador); • Temperatura excessiva do óleo no cárter; • Montagem errada da válvula reguladora de pressão; • Contaminação do óleo por água ou diesel; • Baixo nível de óleo lubrificante; • Emperramento na válvula limitadora de pressão na posição aberta; • Tela protetora do pescador no cárter obstruída (borra).
  • 35.
    35 Falhas Eletroeletrônicas doSistema Efeito • Ao ser acionado o motor, a luz de aviso no cluster acenderá devido à baixa pressão de óleo lubrificante no sistema. Mantida esta condição, ocorre a despotencialização do motor.
  • 36.
    36 Falhas Eletroeletrônicas doSistema Superaquecimento do motor Causas • Radiador obstruído interna ou externamente; • Radiador e/ou ventilador fora de especificação; • Emperramento da válvula termostática na posição fechada; • Válvula termostática fora de especificação; • Corrosão na carcaça da válvula termostática; • Indicador de temperatura do painel danificado (linha Worker e Delivery); • Sensor de temperatura do motor danificado; • Correia quebrada; • Ventilador com pás danificadas; • Vazamento nas mangueiras; • Líquido de arrefecimento abaixo do nível mínimo de trabalho devido a vazamentos;
  • 37.
    37 Falhas Eletroeletrônicas doSistema • Embreagem viscosa defeituosa ou fora de especificação (circular 010/97); • Bomba d’água danificada; • Junta do cabeçote queimada (consequência do aquecimento); • Trinca no cabeçote; • Polia magnética queimada (NGD; Ônibus).
  • 38.
    38 Falhas Eletroeletrônicas doSistema Efeito • Motor em operação apresenta sinais de superaquecimento.
  • 39.
    39 Falhas Eletroeletrônicas doSistema Motor não acelera Causas • Filtro de ar obstruído; • Falta de combustível no rail (alimentação); • Falha na resistência interna do acelerador; • Falta de alimentação de combustível no motor, mesmo com pedal do acelerador acionado, devido a falha na ECM; • Sinal proveniente do pedal do acelerador não chega à ECM; • Pinagens invertidas no chicote; • Chicote entre ECM e pedal do acelerador danificado e/ou rompido; • Chicote interrompido para instalação de acessórios (por terceiros) com o objetivo de inibir o pedal do acelerador durante situações específicas (abertura da porta do ônibus, bloqueio por satélite, etc.); • Falhas internas na ECM; • PTO acionada (conforme programação de PTO).
  • 40.
    40 Falhas Eletroeletrônicas doSistema Efeito • O motor entra em funcionamento, mas mantém-se somente em marcha lenta, mesmo com o acionamento do acelerador.
  • 41.
    41 Falhas Eletroeletrônicas doSistema Piloto automático não atua, apesar de acionado Causas • Falha no sinal entre os interruptores do painel (habilitação, incremento e decremento) e a ECM; • Falha no sensor de velocidade e/ou tacógrafo (falta informação da velocidade do veículo); • Interruptores dos pedais de embreagem e freio defeituosos; • Regulagens físicas inadequadas nos interruptores de embreagem e freio; • Velocidade do veículo abaixo da velocidade mínima exigida para habilitação do piloto automático; • Ausência de tacógrafo no veículo; • Falha interna na ECM (software ou hardware); • Fiação do chicote invertida (pinagens), curto-circuito ou circuito aberto; • Função desabilitada na ECM.
  • 42.
    42 Falhas Eletroeletrônicas doSistema Efeito • Mesmo quando acionado e ativado o piloto automático, o veículo não fixa a velocidade escolhida. Interruptor de acionamento do piloto automático
  • 43.
    43 Falhas Eletroeletrônicas doSistema Piloto automático atua, mas sofre interrupção Causas • Defeito nos interruptores de embreagem e freio; • Regulagens físicas inadequadas nos interruptores de embreagem e freio (Constellation); • Chicote dos interruptores de embreagem e freio rompido, com mau contato ou com fiação invertida (pinagem da ECM); • Montagem errada do interruptor de freio de 4 pinos; • Folgas no embuchamento dos pedais de freio e embreagem (Worker); • Defeito no interruptor redundante do freio (Worker).
  • 44.
    44 Falhas Eletroeletrônicas doSistema Efeito • Quando o veículo trafega em uma via com ondulações ou buracos, a vibração nos pedais de embreagem e/ou freio desarma os interruptores, provocando interrupção no funcionamento do piloto automático.
  • 45.
    45 Falhas Eletroeletrônicas doSistema Rotação de PTO não permanece constante, apesar de habilitação da ECM via VCO-950 Causas • Falha no sinal entre os interruptores do painel (habilitação, incremento e decremento) e a ECM; • Habilitação incorreta pela VCO-950 na ECM e na LU (Constellation); • Parametrizações diferentes entre ECM e LU (Constellation); • Ferramenta VCO-950 com programa desatualizado; • Falha no software da ECM e/ou configuração original do motor errada (falta de padrão de configuração de ECM); • Instalação errada do sistema de PTO (terceiros); • Chave não foi desligada 15 segundos após o processo de parametrização de valores pela VCO-950 na LU e ECM; • Fiação do chicote invertida (pinagens da ECM).
  • 46.
    46 Falhas Eletroeletrônicas doSistema Efeito • Ao habilitar a rotação do motor para PTO, via ECM e LU, a rotação não permanece constante e/ou habilitada. Interruptor de acionamento da PTO
  • 47.
    47 Falhas Eletroeletrônicas doSistema Freio motor não atua ou desarma durante operação (exceto veículos 370cv) Causas • Eixo da borboleta do freio motor travado (oxidado); • Falta de ar na linha de acessórios; • Ausência de sinal de acionamento do interruptor do freio motor para a ECM; • Chicote rompido entre ECM e solenóide do freio motor; • Sensor de pressão do ar de admissão danificado; • Solenóide do freio motor queimada; • Velocidade do veículo não compatível (configurações distintas entre motores MWM e Cummins); • Rotação do motor abaixo da rotação mínima exigida (800 RPM);
  • 48.
    48 Falhas Eletroeletrônicas doSistema • Defeito no interruptor da embreagem e/ou chicote do pedal da embreagem rompido; • Defeito no pedal do acelerador (sem sinal de validação de marcha lenta); • Regulagens físicas inadequadas nos interruptores de embreagem e freio (Constellation); • Acionamento do interruptor 2 com ausência de acionamento do interruptor 1 (Ônibus com motor MWM série 12). (freio motor 2 retirado de produção a partir de junho de 2007); • Fiação do chicote invertida (pinagens da ECM).
  • 49.
    49 Falhas Eletroeletrônicas doSistema Efeito • O freio motor pode não atuar ou então entrar em operação, mas desarmar, mesmo sem o acionamento do pedal de embreagem. Interruptor de acionamento do freio motor
  • 50.
    50 Falhas Eletroeletrônicas doSistema Freio motor não atua (somente veículos 370cv) Causas operacionais • Temperatura do óleo abaixo de 60 °C; • Leve acionamento do pedal da embreagem (descanso do pé na embreagem); • Pedal do acelerador não liberado (descanso do pé no acelerador); • Rotação do motor abaixo da rotação mínima exigida (1250 RPM).
  • 51.
    51 Falhas Eletroeletrônicas doSistema Causas técnicas • Ausência de sinal do interruptor do freio motor 1 e 2 para a ECM (chicote aberto); • Acionamento do 2º estágio sem o 1º estágio estar acionado; • Interruptores do freio motor no painel 1 e 2 inoperantes; • Falha no sensor BCP (sensor de pressão no rail - lado do freio motor); • Falha no sensor ICP (sensor de pressão no rail - lado das válvulas injetoras); • Falha no sensor MAP (sensor de pressão do ar de admissão); • Falha na válvula IPR (controle de pressão no rail); • Falha na válvula de corte do freio motor (localizada no rail); • Válvula limitadora de pressão do rail do freio motor danificada (69 bar).
  • 52.
    52 Falhas Eletroeletrônicas doSistema Efeito • O freio motor não atua, mesmo quando habilitado pelo condutor. Freio motor 1.º estágio (50%) (ECM pino X4-15) Freio motor 2.º estágio (100%) (ECM pino X4-11)
  • 53.
    53 Falhas Eletroeletrônicas doSistema Falha na comunicação com a ferramenta VCO-950 ou Ferramenta inoperante Causas • Ausência das linhas 15, 30 e 31 no conector diagnóstico (Deutsch 9 pinos no modelo Constellation e C26 no modelo Worker); • Ausência da rede CAN entre os módulos ECM, Unidade Lógica, Tacógrafo e ferramenta VCO-950; • Chicote do veículo com a rede CAN danificado; • Cabo de conexão com a ferramenta VCO-950 quebrado e/ou com mau contato; • Falta de alimentação nas linhas 15, 30 e 31 (ECM, LU e tacógrafo); • Uso da VCO-950 com a chave de ignição na posição desligada; • Veículo bloqueado por satélite (sem o uso de pinagens específicas na ECM para isto);
  • 54.
    54 Falhas Eletroeletrônicas doSistema • Falha interna na ferramenta VCO-950; • Falha na atualização da ferramenta VCO-950; • Falta de alimentação no conector do veículo; • Chicotes da VCO-950 danificados; • Habilitação incorreta da função D-CAN e V-CAN do adaptador Deutsch para C26 (Constellation). D-CAN - Diagnóstico na LU. V-CAN - Diagnóstico na ECM.
  • 55.
    55 Falhas Eletroeletrônicas doSistema Efeito • Ao conectar a ferramenta VCO-950 para diagnóstico ou leitura, a comunicação com os módulos ECM, LU ou ABS não é estabelecida ou a ferramenta não liga.
  • 56.
    56 Falhas Eletroeletrônicas doSistema Perda de informações no painel do veículo (Constellation) Causas • Fusíveis de alimentação LU F3, F13 e F16 queimados; • Ausência de sinal na linha 15 da LU (perde-se todo o painel); • Falta de alimentação de 12 V no painel pela LU; • Falta de comunicação da rede CAN pela LU; • Perda da rede CAN entre LU e painel; • Falha interna no painel (dano no circuito interno).
  • 57.
    57 Falhas Eletroeletrônicas doSistema Efeito • O painel do veículo liga, mas não marca as funções dos leds indicadores luminosos ou mostradores.
  • 58.
    58 Falhas Eletroeletrônicas doSistema Erro nas indicações de velocidade e consumo de combustível Causas • Erro de abastecimento do tanque (vazamentos pelo bocal, entre outros); • Operação prolongada do motor em regime de rotação de tomada de força com o veículo parado; • Operação prolongada do veículo em centros urbanos (trânsito); • Operação prolongada do ar-condicionado com o veículo parado (elevado consumo de combustível comparado à distância percorrida - km/l); • Alteração no diâmetro do pneu (pneu não original - configuração errada); • Camada de borracha externa do pneu muito espessa (pneu recauchutado); • Alteração técnica na relação de transmissão do diferencial (longo e/ou curto);
  • 59.
    59 Falhas Eletroeletrônicas doSistema • Tacógrafo com programa inadequado ao modelo do veículo (descalibrado); • Sensor de 2ª velocidade do eixo danificado (sem correção pelo tacógrafo, quando reduzido); • Chicote danificado ou adulteração da ligação do interruptor do eixo de 2ª velocidade; • Erro interno de software e/ou hardware na ECM; • Erro interno de software e/ou hardware no tacógrafo; • Erro interno de software na LU em relação aos outros módulos do sistema (ECM e tacógrafo).
  • 60.
    60 Falhas Eletroeletrônicas doSistema Efeito • No painel informativo de viagem, os valores de consumo de combustível e velocidade não conferem. Consumo instantâneo. Média de consumo – do último percurso, depois de zerar o hodômetro. Consumo de combustível – gasto durante o último percurso depois de zerado o hodômetro.
  • 61.
    61 Falhas do SistemaElétrico Unidade Lógica (somente Constellation) Causas • Falta de alimentação das linhas 15 e 30 da LU; • Fusíveis F3, F13 e F16 queimados; • Curto-circuito no chicote da LU (pinos LU E5, E6, E7, E8, E9, C3); • Falta de alimentação nos terminais negativos da LU (pinos LU E1, E2 , E3, E4); • Falha na placa do circuito interno da LU; • Ausência da rede CAN entre a LU e o painel do veículo (pinos LU B3 e B9); Falha interna na LU ou LU inoperante
  • 62.
    62 Falhas do SistemaElétrico • Queima da LU devido a reparos em solda executada no chassi sem as devidas medidas de proteção; • Falha no programa instalado ou hardware; • Instalação de modelo inadequado de LU ao tipo de veículo (trocas de LU de um veículo para o outro); • Configuração de produção da LU errada.
  • 63.
    63 Falhas do SistemaElétrico Efeitos • Todas as funções do veículo, sejam de atuação, informações no painel e/ou informações operacionais são perdidas; • No caso de falta de alimentação na LU, a comunicação com a ferramenta VCO-950 fica interrompida, o que impossibilita o diagnóstico de falhas.
  • 64.
    64 Falhas do SistemaElétrico Painel do veículo inoperante, marcações luminosas faltantes ou mostradores errados Causas • Falta de alimentação das linhas 15 e 30 da LU; • Fusíveis F3, F13 e F16 queimados; • Curto-circuito no chicote da LU (pinos LU E5, E6, E7, E8, E9, C3); • Circuito do chicote entre LU e painel aberto; • Falta de alimentação nos terminais negativos da LU (pinos LU E1, E2 , E3, E4); • Falha na placa do circuito interno da LU; • Falta de alimentação de 12 V no painel pela LU (consequência: falha interna - pinos LU C31, C32, C41, C45);
  • 65.
    65 Falhas do SistemaElétrico • Ausência da rede CAN entre a LU e o painel do veículo (pinos B3 e B9) (consequência: falha interna - pinos LU B3 e B9); • Falha na placa interna do painel.
  • 66.
    66 Falhas do SistemaElétrico Efeitos • O painel do veículo não liga; • O painel liga, mas não apresenta marcações corretas nos mostradores; • O painel liga, mas faltam as indicações luminosas dos leds e/ou iluminação noturna; • No caso de falta de alimentação na LU, a comunicação com a ferramenta VCO-950 fica interrompida, o que impossibilita o diagnóstico de falhas.
  • 67.
    67 Falhas do SistemaElétrico Buzina do veículo inoperante (no basculamento da cabine ou pelo acionamento manual) Causas • Buzina queimada; • Falta de alimentação das linhas 15 e 30 da LU; • Fusíveis F3, F13 e F16 queimados; • Ausência de sinal no interruptor da coluna de direção (pino LU C7); • Falta de alimentação na buzina (pino LU A5); • Falta de sinal dos interruptores de cabine travada para a LU (pino LU C20); • Falta do sinal dos interruptores de portas para a LU (pino LU C14); • Chicotes interrompidos, em curto-circuito ou invertidos;
  • 68.
    68 Falhas do SistemaElétrico • Falta de alimentação nos terminais negativos dos interruptores das portas, trava da cabine ou volante da buzina; • Falta do cabo massa (negativo) na buzina; • Defeito na pista de deslizamento giratória de contato do volante; • Falha na placa do circuito interno da LU; • Buzina não dispara pelo VOLKSNET (relé adicional pela VOLKSNET).
  • 69.
    69 Falhas do SistemaElétrico Efeitos • A buzina não é acionada nas configurações de cabine destravada com as portas abertas ou sob o comando do interruptor do volante; • No caso de falta de alimentação na LU, a comunicação com a ferramenta VCO-950 fica interrompida, o que impossibilita o diagnóstico de falhas. Interruptores
  • 70.
    70 Falhas do SistemaElétrico Luzes indicadoras de direção inoperantes (caminhão tractor e/ou reboque) Causas • Lâmpadas queimadas; • Falta de alimentação nos terminais positivos das lâmpadas direcionais (sinais individuais) (pinos LU A1, A2, C34, C36, D9, D10, C47, C49, D29, D30); • Falta de alimentação das linhas 15 e 30 da LU; • Fusíveis F3, F13 e F16 queimados; • Curto-circuito no chicote da LU (pinos LU E5, E6, E7, E8, E9, C3); • Chicotes com circuito aberto;
  • 71.
    71 Falhas do SistemaElétrico • Falta de alimentação na linha 31 (massa) das lâmpadas e/ou na LU (pinos LU E1, E2, E3, E4); • Falta de sinal no interruptor da coluna de direção para os lados esquerdo e direito (pinos LU C9, C22); • Chave de seta na coluna de direção danificada.
  • 72.
    72 Falhas do SistemaElétrico Efeitos • Ao serem acionadas as luzes de direção (seta para esquerda ou direita) pelo interruptor da coluna de direção, as lâmpadas não piscam ou piscam com frequência anormal (acelerada: lâmpada queimada); • No caso de falta de alimentação na LU, a comunicação com a ferramenta VCO-950 fica interrompida, o que impossibilita o diagnóstico de falhas.
  • 73.
    73 Falhas do SistemaElétrico Luzes indicadoras de direção inoperantes (reboque) Causas • Lâmpadas queimadas; • Falta de alimentação nos terminais positivos das lâmpadas direcionais (sinais individuais) (pinos LU A1, A2, C34, C36, D9, D10, C47, C49, D29, D30); • Falta de alimentação das linhas 15 e 30 da LU; • Fusíveis F3, F13 e F16 queimados; • Curto-circuito no chicote da LU (pinos LU E5, E6, E7, E8, E9, C3); • Chicotes com circuito aberto; • Falta de alimentação na linha 31 (massa) das lâmpadas e/ou na LU (pinos LU E1, E2, E3, E4);
  • 74.
    74 Falhas do SistemaElétrico • Falta de sinal no interruptor da coluna de direção para os lados esquerdo e direito (pinos LU C9, C22); • Sobrecarga nas saídas da LU para o reboque (pinos LU A1 e A2) (adicionais de lâmpadas na carreta sem uso de relé auxiliar); • Chave de seta na coluna de direção danificada.
  • 75.
    75 Falhas do SistemaElétrico Efeitos • Ao serem acionadas as luzes de direção (seta para esquerda ou direita) pelo interruptor da coluna de direção, as lâmpadas não piscam ou piscam com frequência anormal (acelerada: lâmpada queimada); • No caso de falta de alimentação na LU, a comunicação com a ferramenta VCO-950 fica interrompida, o que impossibilita o diagnóstico de falhas; • Sobrecarga e queima do circuito interno da LU.
  • 76.
    76 Falhas do SistemaElétrico Vidros elétricos das portas não se movimentam Causas • Falta de alimentação das linhas 15 e 30 da LU; • Fusíveis F3, F13 e F16 queimados; • Curto-circuito no chicote da LU (pinos LU E5, E6, E7, E8, E9, C3); • Interruptor de comando das portas danificados (pinos LU D21, D22, D23 ficam sem sinal); • Chicotes das portas rompidos (próximo à coluna de fixação das portas) e/ou invertidos; • Falta de alimentação nos terminais negativos dos interruptores das portas; • Falta de alimentação nos terminais negativos da LU (pinos LU E1, E2, E3, E4);
  • 77.
    77 Falhas do SistemaElétrico • Defeito interno, curto-circuito ou circuito aberto no motor elétrico de acionamento dos vidros; • Falha na placa do circuito interno da LU; • Rompimento e/ou enrolamento dos cabos de aço de acionamento dos vidros; • Falta de alimentação nos motores elétricos das portas direita e esquerda pela LU (pinos LU A4, A7, A8, A9); • Motores elétricos queimados.
  • 78.
    78 Falhas do SistemaElétrico Efeitos • Ao serem acionados os botões para subida ou descida dos vidros das portas (lado do passageiro ou lado do motorista), os vidros não se movimentam; • No caso de falta de alimentação na LU, a comunicação com a ferramenta VCO-950 fica interrompida, o que impossibilita o diagnóstico de falhas; • A ferramenta VCO-950 gera um código de falhas quando ocorrem danos ao motor elétrico.
  • 79.
    79 Falhas do SistemaElétrico Travas elétricas das portas inoperantes Causas • Falta de alimentação das linhas 15 e 30 da LU; • Fusíveis F3, F13 e F16 queimados; • Curto-circuito no chicote da LU (pinos LU E5, E6, E7, E8, E9, C3); • Interruptor de comando das travas das portas para LU danificados (sinal para os pinos LU D1, D11, D12); • Chicotes das portas rompidos (próximo à coluna de fixação das portas) e/ou invertidos; • Falta de alimentação nos terminais negativos dos interruptores de trava das portas; • Falta de alimentação nos terminais negativos da LU (pinos LU E1, E2, E3, E4);
  • 80.
    80 Falhas do SistemaElétrico • Defeito interno, curto-circuito ou circuito aberto no motor elétrico de acionamento das travas; • Falha na placa do circuito interno da LU; • Falta de alimentação nos motores elétricos das travas das portas direita e esquerda pela LU (pinos LU D33, D34, D35, D36, D37, D38, D39, D40); • Ausência de tacógrafo no veículo (portas não travam durante movimento do veículo); • Falta de alimentação nas linhas 15, 30 e 31 do tacógrafo; • Ausência da rede CAN entre o tacógrafo e a LU.
  • 81.
    81 Falhas do SistemaElétrico Efeitos • Ao ser utilizado o comando de travamento e/ou destravamento das portas (lado do passageiro ou lado do motorista), as travas não são acionadas; • Acima de 15 km/h não ocorre o travamento das portas; • No caso de falta de alimentação da LU, a comunicação com a ferramenta VCO-950 fica interrompida, o que impossibilita o diagnóstico de falhas; • A ferramenta VCO-950 gera um código de falhas quando ocorrem danos ao motor elétrico.
  • 82.
    82 Falhas do SistemaElétrico Iluminação interna da cabine inoperante Causas • Falta de alimentação das linhas 15 e 30 da LU; • Fusíveis F3, F13 e F16 queimados; • Curto-circuito no chicote da LU (pinos LU E5, E6, E7, E8, E9, C3); • Interruptor de comando das luzes e/ou interruptor central do console danificados (sinal para o pino LU C4); • Falta de alimentação nos terminais negativos dos interruptores das luzes da cabine; • Chicotes das lâmpadas em curto-circuito, rompidos e/ou invertidos; • Falta de alimentação nos terminais negativos da LU (pinos LU E1, E2, E3, E4);
  • 83.
    83 Falhas do SistemaElétrico • Falha na placa do circuito interno da LU; • Interruptores de porta aberta e/ou fechada danificados; • Saída inoperante da LU para as luzes (pino LU A3) (ver também falha interna LU); • Lâmpadas queimadas; • Pinos da chave de contato danificado; • Chicote entre o pino da chave até a LU (pino LU D13) danificado.
  • 84.
    84 Falhas do SistemaElétrico Efeitos • Ao ser acionado o interruptor central do console ou ao abrir as portas do veículo, as luzes internas da cabine não acendem; • No caso de falta de alimentação da LU, a comunicação com a ferramenta VCO-950 fica interrompida, o que impossibilita o diagnóstico de falhas. Interruptor central do console
  • 85.
    85 Falhas do SistemaElétrico Indicação de freio inoperante no painel (manômetro) Causas • Falta de alimentação das linhas 15 e 30 da LU; • Fusíveis F3, F13 e F16 queimados; • Curto-circuito no chicote da LU (pinos LU E5, E6, E7, E8, E9, C3); • Placa do circuito impresso do painel danificada; • Falta de alimentação dos terminais negativos da LU (pinos LU E1, E2, E3, E4); • Falha na placa do circuito interno da LU; • Sensores de pressão dos reservatórios danificados (sinal de retorno dos sensores com valores não compatíveis); • Ausência de sinal dos sensores primário e secundário (chicote rompido, em curtocircuito ou invertido) (pinos LU C28, C30, C43, C41); • Ver também rede CAN.
  • 86.
    86 Falhas do SistemaElétrico Efeitos • Ao ser acionado o motor e durante a produção de ar comprimido (compressor carregando), não é possível verificar pelo painel a pressão de ar no sistema de freio. Nesta condição, o manômetro pode mostrar valores incorretos de pressão; • No caso de falta de alimentação da LU, a comunicação com a ferramenta VCO-950 fica interrompida, o que impossibilita o diagnóstico de falhas. O indicador de pressão dos reservatórios de freio primário e secundário mostra sempre a pressão menor.
  • 87.
    87 Falhas do SistemaElétrico Indicação do nível de combustível inoperante Causas • Falta de alimentação das linhas 15 e 30 da LU; • Fusíveis F3, F13 e F16 queimados; • Curto-circuito no chicote da LU (pinos LU E5, E6, E7, E8, E9, C3); • Placa do circuito impresso do painel danificada; • Falha na placa do circuito interno da LU; • Falta de alimentação dos terminais negativos da LU (pinos LU E1, E2, E3, E4); • Sensor de nível do tanque (bóia) com sinal inadequado de retorno para a LU (resistência variável danificada);
  • 88.
    88 Falhas do SistemaElétrico • Bóia do sensor de nível do tanque quebrada e/ou danificada; • Ausência do sinal da bóia do tanque (chicote em curto-circuito, rompido e/ou invertido) (pino LU C27); • Ver também rede CAN entre a LU e o Painel.
  • 89.
    89 Falhas do SistemaElétrico Efeitos • Ao ser girada a chave, o ponteiro não mostra o nível de combustível no tanque e/ou indica um nível incoerente de combustível; • No caso de falta de alimentação da LU, a comunicação com a ferramenta VCO-950 fica interrompida, o que impossibilita o diagnóstico de falhas.
  • 90.
    90 Falhas do SistemaElétrico Indicação do nível de água baixo ou vazio inoperante (sensores do reservatório de expansão) Causas • Falta de alimentação das linhas 15 e 30 da LU; • Fusíveis F3, F13 e F16 queimados; • Curto-circuito no chicote da LU (pinos LU E5, E6, E7, E8, E9, C3); • Placa do circuito impresso do painel danificada; • Falta de alimentação dos terminais negativos da LU (pinos LU E1, E2, E3, E4); • Falha na placa do circuito interno da LU; • Sensor de nível de água baixo danificado; • Sensor de nível de água vazio danificado;
  • 91.
    91 Falhas do SistemaElétrico • Ausência de sinal dos sensores de nível baixo e vazio (chicote em curto- circuito, rompido e/ou invertido) (pinos LU C6, C19, C29, C42); • Falha nos relés eletrônicos dos níveis vazio e baixo; • Falha no relé eletrônico auxiliar de nível vazio (somente motor NGD 9.3 ℓ); • Perda do sinal de rotação entre o alternador e o relé auxiliar de nível vazio (somente motor NGD 9.3 ℓ); • Baixo nível de água no sistema (falha física - nível vazio); • Ver também rede CAN.
  • 92.
    92 Falhas do SistemaElétrico Efeitos • Ao ser girada a chave, o painel não acusa nível baixo ou vazio nem indica falha no sistema de medição dos níveis de água; • Na ocorrência de falha operacional de nível vazio haverá a despotencialização do motor pela ECM; • No caso de falta de alimentação da LU, a comunicação com a ferramenta VCO-950 fica interrompida, o que impossibilita o diagnóstico de falhas.
  • 93.
    93 Falhas do SistemaElétrico Sensores do reservatório de expansão
  • 94.
    94 Falhas do SistemaElétrico Motor limpador do para-brisa inoperante na condição temporizador Causas • Falta de alimentação das linhas 15 e 30 da LU; • Fusíveis F3, F13 e F16 queimados; • Curto-circuito no chicote da LU (pinos LU E5, E6, E7, E8, E9, C3); • Falta de alimentação nos terminais negativos da LU (pinos LU E1, E2, E3, E4); • Falha na placa do circuito interno da LU; • Interruptor danificado; • Ausência de sinal do comando da chave da coluna de direção (chicote em curtocircuito, rompido e/ou invertido) (pino LU C16);
  • 95.
    95 Falhas do SistemaElétrico • Ausência de sinal do motor limpador para o relé da central elétrica (pino LU C38); • Falta de alimentação para o relé do motor limpador da central elétrica (linha 15); • Relé da central elétrica danificado; • Motor elétrico do limpador danificado.
  • 96.
    96 Falhas do SistemaElétrico Efeitos • Ao ser acionado o limpador na posição temporizador, o motor limpador não funciona; • No caso de falta de alimentação na LU, a comunicação com a ferramenta VCO-950 fica interrompida, o que impossibilita o diagnóstico de falhas.
  • 97.
    97 Falhas do SistemaElétrico Veículo não levanta o eixo auxiliar (veículos 24-250 na condição normal e 25-370 na condição 100%) Causas operacionais • Chave na posição desligada; • Velocidade do veículo superior a 5 km/h no acionamento do interruptor; • Intervalo de tempo de processamento de habilitação, pelo interruptor do painel, não completo (5 segundos). Causas técnicas • Falta de alimentação das linhas 15 e 30 da LU; • Fusíveis F3, F13 e F16 queimados; • Curto-circuito no chicote da LU (pinos LU E5, E6, E7, E8, E9, C3); • Falta de alimentação dos terminais negativos da LU (pinos LU E1, E2, E3, E4);
  • 98.
    98 Falhas do SistemaElétrico • Falha na placa do circuito interno da LU; • Interruptor danificado; • Ausência de sinal do comando do interruptor do painel (chicote em curto- circuito, rompido e/ou invertido) (pino LU C10); • Ausência de sinal da LU para a solenóide de levantamento do 3º eixo (pino C33) (consequência: falha interna da LU e/ou dos chicotes); • Ausência do tacógrafo no veículo (perda do sinal de velocidade - rede CAN); • Solenóide de levantamento do 3º eixo queimada.
  • 99.
    99 Falhas do SistemaElétrico Efeitos • Ao ser acionado o interruptor do painel para levantamento do 3º eixo auxiliar o sistema não executa a operação; • No caso de falta de alimentação da LU, a comunicação com a ferramenta VCO-950 fica interrompida, o que impossibilita o diagnóstico de falhas.
  • 100.
    100 Falhas do SistemaElétrico Veículo não levanta o eixo auxiliar em 30% (somente veículo 25-370) Causas operacionais • Chave desligada e velocidade do veículo acima de 30 km/h. Causas técnicas • Ausência de sinal entre o interruptor do painel e o relé eletrônico (interruptor danificado, mau contato, chicote interrompido e/ou invertido); • Defeito no relé eletrônico; • Ausência do tacógrafo no veículo (perda do sinal de velocidade para o relé eletrônico); • Tacógrafo danificado; • Falta de alimentação da linha 15 para o relé eletrônico (fusível 5 A queimado);
  • 101.
    101 Falhas do SistemaElétrico • Solenóide de levantamento 30% queimada ou danificada; • Válvula redutora de pressão de ar inoperante e/ou danificada; • Válvula de retenção dupla emperrada; • Se a função 100% estiver acionada, o recurso 30% fica inoperante.
  • 102.
    102 Falhas do SistemaElétrico Efeitos • Ao ser acionado o interruptor do painel para levantamento do eixo auxiliar o sistema não executa a operação; • No caso de falta de alimentação da LU, a comunicação com a ferramenta VCO-950 fica interrompida, o que impossibilita o diagnóstico de falhas. 30%
  • 103.
    103 Falhas do SistemaElétrico Esquema do sistema ETD
  • 104.
    104 Falhas do SistemaElétrico Falta de iluminação interna nos interruptores do painel (falta da linha 58D de 12 V para os leds) Causas • Falta de alimentação das linhas 15 e 30 da LU; • Fusíveis F3, F13 e F16 queimados; • Curto-circuito no chicote da LU (pinos LU E5, E6, E7, E8, E9, C3); • Falta de alimentação dos terminais negativos da LU (pinos LU E1, E2, E3, E4); • Falha na placa do circuito interno da LU; • Ausência de sinal do interruptor do painel (chicote em curto-circuito, rompido e/ou invertido) (pino LU C15);
  • 105.
    105 Falhas do SistemaElétrico • Falta de alimentação 12 V dos leds, nos interruptores (botões) pela LU (pino LU C52) (chicote em curto-circuito, rompido e/ou invertido); • Falha nos leds e resistores internos dos interruptores do painel; • Falha do interruptor.
  • 106.
    106 Falhas do SistemaElétrico Efeitos • Ao ser acionado o interruptor de lanterna do painel (meia luz) os interruptores (botões) não são iluminados (melhor percepção da falha à noite); • No caso de falta de alimentação da LU, a comunicação com a ferramenta VCO-950 fica interrompida, o que impossibilita o diagnóstico de falhas.
  • 107.
    107 Falhas do SistemaElétrico Bloqueio do diferencial não funciona (somente veículo 25-370) Causas • Falta de alimentação das linhas 15 e 30 da LU; • Fusíveis F3, F13 e F16 queimados; • Curto-circuito no chicote da LU (pinos LU E5, E6, E7, E8, E9, C3); • Falta de alimentação dos terminais negativos da LU (pinos LU E1, E2, E3, E4); • Falha na placa do circuito interno da LU; • Ausência de sinal do interruptor do painel (chicote em curto-circuito, rompido e/ou invertido) (pino LU C25); • Falta de alimentação da solenóide pela LU (pino LU C46) (chicote em curto- circuito, rompido e/ou invertido);
  • 108.
    108 Falhas do SistemaElétrico • Ausência do sinal de confirmação de engate de baixa do grupo H1 GP (pino LU C24) (chicote em curto-circuito, rompido e/ou invertido); • Falta de alimentação do terminal negativo da solenóide do bloqueio; • Solenóide queimada ou danificada; • Acionamento do bloqueio acima de 6 km/h; • Interruptor do painel danificado; • Falta de sinal no pino C25 da LU, proveniente do interruptor; • Ausência do tacógrafo; • Falta de pressão de ar na solenóide; • Regulagem incorreta do interruptor de confirmação do engate instalado no eixo; • Cilindro pneumático do eixo danificado.
  • 109.
    109 Falhas do SistemaElétrico Efeitos • Ao ser acionado o interruptor de bloqueio do diferencial, o bloqueio não ocorre; • No caso de falta de alimentação da LU, a comunicação com a ferramenta VCO-950 fica interrompida, o que impossibilita o diagnóstico de falhas.
  • 110.
    110 Falhas do SistemaElétrico Esquema do sistema de mudanças e bloqueio transversal do diferencial
  • 111.
    111 Falhas do SistemaElétrico Válvula CONSEP não drena água do sistema de freio Causas • Falta de alimentação das linhas 15 e 30 da LU; • Fusíveis F3, F13 e F16 queimados; • Curto-circuito no chicote da LU (pinos LU E5, E6, E7, E8, E9, C3); • Falta de alimentação dos terminais negativos da LU (pinos LU E1, E2, E3, E4); • Falha na placa do circuito interno da LU; • Falta de alimentação da solenóide da válvula CONSEP (pino LU C48) (chicote em curtocircuito, rompido e/ou invertido); • Falta de alimentação do terminal negativo da solenóide da válvula CONSEP;
  • 112.
    112 Falhas do SistemaElétrico • Solenóide da válvula CONSEP queimada ou danificada; • Ausência de rede CAN entre ECM e LU (sem emissão do sinal de freio de serviço aplicado para a LU); • Relé de acionamento da válvula CONSEP danificado (Worker e Ônibus).
  • 113.
    113 Falhas do SistemaElétrico Efeitos • A válvula CONSEP não drena a água do sistema durante a operação do veículo. Ao ser acionado o freio de serviço a água também não é drenada; • No caso de falta de alimentação da LU, a comunicação com a ferramenta VCO-950 fica interrompida, o que impossibilita o diagnóstico de falhas.
  • 114.
    114 Falhas do SistemaElétrico Ruído durante o engate de marchas com veículo parado Causas • Falta de alimentação das linhas 15 e 30 da LU; • Fusíveis F3, F13 e F16 queimados; • Curto-circuito no chicote da LU (pinos LU E5, E6, E7, E8, E9, C3); • Falta de alimentação dos terminais negativos da LU (pinos LU E1, E2, E3, E4); • Falha na placa do circuito interno da LU; • Falta de alimentação da solenóide do freio da caixa (pino LU C50) (chicote em curto-circuito, rompido e/ou invertido); Ausência da ação de freio pelo acionamento da LU (veículos 26-260 e 31-260 - caixa RT 8908 LL - Constellation)
  • 115.
    115 Falhas do SistemaElétrico • Falta de alimentação do terminal negativo da solenóide do freio da caixa; • Solenóide do freio da caixa queimada ou danificada; • Falta de sinal de embreagem baixa (pino LU C11); • Ausência da rede CAN entre tacógrafo e LU, impossibilitando envio do sinal de velocidade do veículo (freio da caixa, para máx. 5 km/h no veículo); • Interruptor de embreagem baixa, chicotes danificados ou invertidos; • Ausência de sinal de neutro para a LU (pino LU C5); • Falta de ar pressurizado na linha amarela da solenóide do freio da caixa; • Configuração de produção da LU com falha; • Falha mecânica no acionamento da embreagem.
  • 116.
    116 Falhas do SistemaElétrico Efeitos • Ao ser engatada a marcha com o veículo parado ou em movimento (até 5 km/h), o freio da caixa não é acionado pela LU. Ocorre ruído durante o engate - marcha “arranha” – e o engate é feito com dificuldade - “tranco”); • No caso de falta de alimentação da LU, a comunicação com a ferramenta VCO-950 fica interrompida, o que impossibilita o diagnóstico de falhas.
  • 117.
    117 Falhas do SistemaElétrico Esquema e diagrama da caixa RT 8609 LL - Gerenciamento do freio inercial
  • 118.
    118 Falhas do SistemaElétrico Veículo não engata marchas de super reduzida (LO LO) ou grupo de baixa e alta (veículos 26-260 e 31-260 - caixa RT 8908 LL) Causas • Falta de alimentação das solenóides dos grupos super reduzida e baixa e alta (linha 15) (chicote em curto-circuito, rompido e/ou fusível nº 14, queimado); • Falta de alimentação do terminal negativo dos interruptores da alavanca de câmbio de baixa e alta e/ou super reduzida para as solenóides; • Solenóides dos grupos super reduzida e/ou baixa e alta queimadas; • Falta de ar pressurizado na linha amarela da solenóide de baixa e alta; • Falta de ar pressurizado na linha amarela da solenóide da super reduzida; • Acionamento mecânico da embreagem com falha;
  • 119.
    119 Falhas do SistemaElétrico • Desregulagem dos trambuladores da alavanca de câmbio; • Garfos de mudanças danificados; • Regulagem deficiente dos pedais (interruptor de embreagem baixa).
  • 120.
    120 Falhas do SistemaElétrico Efeito • Ao serem acionadas as marchas baixas e altas ou super reduzida (LO LO) pelo interruptor da alavanca (veículo em movimento ou parado), não ocorre a operação de engate (as marchas básicas são trocadas). Só é possível realizar o engate da marcha super reduzida (LO LO) quando o interruptor baixa e alta estiver na posição baixa (vide diagrama elétrico).
  • 121.
    121 Falhas do SistemaElétrico Diagrama da caixa RT 7608 LL - Fluxo de ar na posição baixa
  • 122.
    122 Falhas do SistemaElétrico Diagrama da caixa RT 7608 LL - Fluxo de ar na posição alta
  • 123.
    123 Falhas do SistemaElétrico Veículo não engata a tomada de força (PTO) pela LU (caixas ZF 16S - Eaton FS e RT) Causas • Falta de alimentação das linhas 15 e 30 da LU; • Fusíveis F3, F13, F14 e F16 queimados; • Curto-circuito no chicote da LU (pinos LU E5, E6, E7, E8, E9, C3); • Falta de alimentação dos terminais negativos da LU (pinos LU E1, E2, E3, E4); • Falha na placa do circuito interno da LU; • Ausência de sinal do interruptor do painel (chicote em curto-circuito, rompido e/ou invertido) (pino LU C26); • Falta de alimentação da solenóide pela LU (pino LU C35) (chicote em curto- circuito, rompido e/ou invertido);
  • 124.
    124 Falhas do SistemaElétrico • Falta de sinal de embreagem baixa (pino LU C11) (chicote em curto- circuito, rompido e/ ou invertido); • Falta de alimentação do terminal negativo da solenóide do bloqueio; • Solenóide queimada ou danificada; • Regulagem deficiente dos pedais (interruptor de embreagem baixa e freio); • Interruptor do freio de estacionamento danificado; • Falha na configuração do VOLKSGUARD e da VCO-950 para PTO (habilitações, velocidade do veículo, pedal de embreagem, pedal de freio, freio de estacionamento, rotação de PTO, etc.); • Falha de software da ECM (não aceita configuração); • Falha operacional do condutor no uso da PTO.
  • 125.
    125 Falhas do SistemaElétrico Efeitos • Ao ser acionado o interruptor do painel não ocorre o engate da tomada de força pela LU; • No caso de falta de alimentação da LU, a comunicação com a ferramenta VCO-950 fica interrompida, o que impossibilita o diagnóstico de falhas.
  • 126.
    126 Falhas do SistemaElétrico Veículo não engata a PTO pela Unidade Lógica Esquema de engate da PTO
  • 127.
    127 Falhas do SistemaElétrico Tomadas de força originais
  • 128.
    128 Falhas do SistemaElétrico Esquema e diagrama das caixas Eaton Sistema de mudanças e eixo de dupla velocidade (veículos 13 e 15-170 / 13 e 15-180 / 24-250) Transmissão Eaton FSO-4205A, FSO-8406A, FS-6306B e FS-5306A
  • 129.
    129 Falhas do SistemaElétrico Veículo não engata ou desengata a reduzida do eixo traseiro (veículos 13 e 15-170 / 13 e 15-180 / 24-250) Causas • Falta de alimentação do terminal negativo na solenóide do bloqueio (proveniente do interruptor da manopla) (chicote em curto-circuito, rompido e/ou invertido); • Solenóide queimada ou danificada; • Falha operacional do condutor no uso da reduzida no eixo traseiro (processo mecânico de engate - não realizou o alívio do pedal do acelerador para engate e desengate); • Falta de ar pressurizado na linha amarela da solenóide de engate da reduzida; • Falta de alimentação da linha 15 da solenóide de engate da reduzida; • Fusível F14 queimado.
  • 130.
    130 Falhas do SistemaElétrico Efeito • Ao ser acionado o interruptor da manopla de câmbio o veículo não executa o engate ou desengate da reduzida no eixo traseiro.
  • 131.
    131 Falhas do SistemaElétrico Veículo não engata o grupo GV da caixa ZF 16S (baixa e alta) Causas • Regulagem deficiente dos pedais (interruptor de embreagem baixa); • Altura excessiva do tapete utilizado pelo cliente, impedindo o curso total da embreagem (falta de acionamento do interruptor da embreagem baixa); • Falta de alimentação do terminal negativo dos interruptores da manopla ou da embreagem para os solenóides de mudanças (chicotes interrompidos entre as solenóides e os interruptores da manopla ou embreagem); • Solenóides do sinal da embreagem e/ou do sinal do interruptor da manopla queimadas;
  • 132.
    132 Falhas do SistemaElétrico • Interruptor da embreagem baixa danificado; • Interruptor da alavanca de câmbio danificado; • Falta de ar pressurizado na linha amarela (acessórios); • Válvula relé da caixa de comando danificada.
  • 133.
    133 Falhas do SistemaElétrico Efeito • Ao serem acionadas as marchas altas e baixas do grupo GV não ocorre a operação de engate.
  • 134.
    134 Falhas do SistemaElétrico Esquema e diagrama do sistema de mudanças da caixa ZF 16S (baixa e alta)
  • 135.
    135 Falhas do SistemaElétrico Substituição de LU ( cuidados necessários )
  • 136.
    136 Veículos Worker eDelivery Falhas eletroeletrônicas Chave de partida Posição desligada Posição ligada Posição de partida
  • 137.
    137 Veículos Worker eDelivery Chave na posição desligada (1) Pino 30 - 24 V direto bateria Pino 50 - sem corrente Pino X - sem corrente Pino 15 - sem corrente Chave na posição ligada (2) Pino 30 - 24 V direto bateria Pino 50 - sem corrente Pino X - com corrente Pino 15 - com corrente Chave na posição de partida (3) Pino 30 - 24 V direto bateria Pino 50 - com corrente Pino X - sem corrente Pino 15 - com corrente (falha)
  • 138.
    138 Veículos Worker eDelivery Interruptor de partida, interruptor de neutro, relé de neutro e fusíveis 1 a 4 311 - para o comutador de farol na coluna de direção (linha X) 272 - para interruptor de luzes (linha X)
  • 139.
    139 Veículos Worker eDelivery Esquema do relé da válvula CONSEP e luz de freio (relé de 5 pinos)
  • 140.
    140 Veículos Worker eDelivery Esquema do relé das luzes direcionais (piscas)
  • 141.
    141 Veículos Worker eDelivery Esquema do relé do temporizador do motor limpador
