280212888-Codigo-Falha-Mid-Cid-Fmi-Portugues.pdf

O documento fornece uma lista extensa de códigos de diagnóstico e seus respectivos componentes em máquinas Caterpillar equipadas com controles eletrônicos. Os códigos incluem identificadores de componentes, módulos e tipos de falha para ajudar na manutenção e diagnóstico de problemas.

Incorporar apresentação

Baixado 49 vezes
MID Identificador do Módulo CID Identificador de Componentes FMI Identificador de Falha CÓDIGOS DE FALHAS

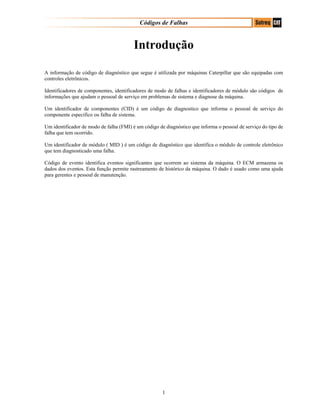

Códigos de Falhas Introdução A informação de código de diagnóstico que segue é utilizada por máquinas Caterpillar que são equipadas com controles eletrônicos. Identificadores de componentes, identificadores de modo de falhas e identificadores de módulo são códigos de informações que ajudam o pessoal de serviço em problemas de sistema e diagnose da máquina. Um identificador de componentes (CID) é um código de diagnostico que informa o pessoal de serviço do componente especifico ou falha de sistema. Um identificador de modo de falha (FMI) é um código de diagnóstico que informa o pessoal de serviço do tipo de falha que tem ocorrido. Um identificador de módulo ( MID ) é um código de diagnóstico que identifica o módulo de controle eletrônico que tem diagnosticado uma falha. Código de evento identifica eventos significantes que ocorrem ao sistema da máquina. O ECM armazena os dados dos eventos. Esta função permite rastreamento de histórico da máquina. O dado é usado como uma ajuda para gerentes e pessoal de manutenção. 1

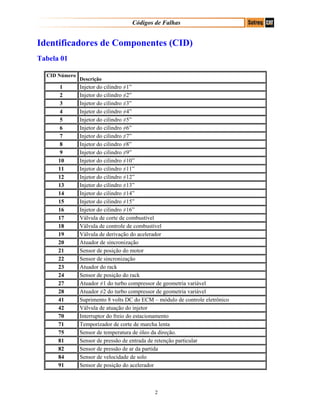

Códigos de Falhas Identificadores de Componentes (CID) Tabela 01 CID Número Descrição 1 Injetor do cilindro ≠1” 2 Injetor do cilindro ≠2” 3 Injetor do cilindro ≠3” 4 Injetor do cilindro ≠4” 5 Injetor do cilindro ≠5” 6 Injetor do cilindro ≠6” 7 Injetor do cilindro ≠7” 8 Injetor do cilindro ≠8” 9 Injetor do cilindro ≠9” 10 Injetor do cilindro ≠10” 11 Injetor do cilindro ≠11” 12 Injetor do cilindro ≠12” 13 Injetor do cilindro ≠13” 14 Injetor do cilindro ≠14” 15 Injetor do cilindro ≠15” 16 Injetor do cilindro ≠16” 17 Válvula de corte de combustível 18 Válvula de controle de combustível 19 Válvula de derivação do acelerador 20 Atuador de sincronização 21 Sensor de posição do motor 22 Sensor de sincronização 23 Atuador do rack 24 Sensor de posição do rack 27 Atuador ≠1 do turbo compressor de geometria variável 28 Atuador ≠2 do turbo compressor de geometria variável 41 Suprimento 8 volts DC do ECM – módulo de controle eletrônico 42 Válvula de atuação do injetor 70 Interruptor do freio do estacionamento 71 Temporizador de corte de marcha lenta 75 Sensor de temperatura de óleo da direção. 81 Sensor de pressão de entrada de retenção particular 82 Sensor de pressão de ar da partida 84 Sensor de velocidade de solo 91 Sensor de posição do acelerador 2

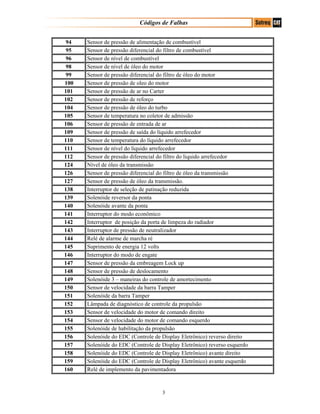

Códigos de Falhas 94 Sensor de pressão de alimentação de combustível 95 Sensor de pressão diferencial do filtro de combustível 96 Sensor de nível de combustível 98 Sensor de nível de óleo do motor 99 Sensor de pressão diferencial do filtro de óleo do motor 100 Sensor de pressão de oleo do motor 101 Sensor de pressão de ar no Carter 102 Sensor de pressão de reforço 104 Sensor de pressão de óleo do turbo 105 Sensor de temperatura no coletor de admissão 106 Sensor de pressão de entrada de ar 109 Sensor de pressão de saída do líquido arrefecedor 110 Sensor de temperatura do líquido arrefecedor 111 Sensor de nível do líquido arrefecedor 112 Sensor de pressão diferencial do filtro do liquido arrefecedor 124 Nível de óleo da transmissão 126 Sensor de pressão diferencial do filtro de óleo da transmissão 127 Sensor de pressão de óleo da transmissão. 138 Interruptor de seleção de patinação reduzida 139 Solenóide reversor da ponta 140 Solenóide avante da ponta 141 Interruptor do modo econômico 142 Interruptor de posição da porta de limpeza do radiador 143 Interruptor de pressão de neutralizador 144 Relé de alarme de marcha ré 145 Suprimento de energia 12 volts 146 Interruptor do modo de engate 147 Sensor de pressão da embreagem Lock up 148 Sensor de pressão de deslocamento 149 Solenóide 3 – maneiras do controle de amortecimento 150 Sensor de velocidade da barra Tamper 151 Solenóide da barra Tamper 152 Lâmpada de diagnóstico de controle da propulsão 153 Sensor de velocidade do motor de comando direito 154 Sensor de velocidade do motor de comando esquerdo 155 Solenóide de habilitação da propulsão 156 Solenóide do EDC (Controle de Display Eletrônico) reverso direito 157 Solenóide do EDC (Controle de Display Eletrônico) reverso esquerdo 158 Solenóide do EDC (Controle de Display Eletrônico) avante direito 159 Solenóide do EDC (Controle de Display Eletrônico) avante esquerdo 160 Relé de implemento da pavimentadora 3

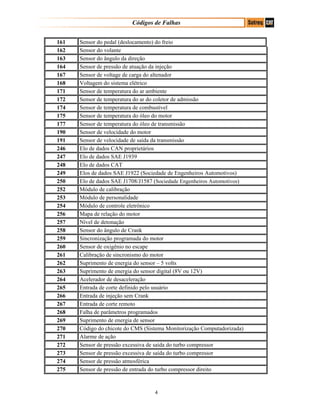

Códigos de Falhas 161 Sensor do pedal (deslocamento) do freio 162 Sensor do volante 163 Sensor do ângulo da direção 164 Sensor de pressão de atuação da injeção 167 Sensor de voltage de carga do altenador 168 Voltagem do sistema elétrico 171 Sensor de temperatura do ar ambiente 172 Sensor de temperatura do ar do coletor de admissão 174 Sensor de temperatura de combustível 175 Sensor de temperatura do óleo do motor 177 Sensor de temperatura do óleo de transmissão 190 Sensor de velocidade do motor 191 Sensor de velocidade de saída da transmissão 246 Elo de dados CAN proprietários 247 Elo de dados SAE J1939 248 Elo de dados CAT 249 Elos de dados SAE J1922 (Sociedade de Engenheiros Automotivos) 250 Elo de dados SAE J1708/J1587 (Sociedade Engenheiros Automotivos) 252 Módulo de calibração 253 Módulo de personalidade 254 Módulo de controle eletrônico 256 Mapa de relação do motor 257 Nível de detonação 258 Sensor do ângulo de Crank 259 Sincronização programada do motor 260 Sensor de oxigênio no escape 261 Calibração de sincronismo do motor 262 Suprimento de energia do sensor – 5 volts 263 Suprimento de energia do sensor digital (8V ou 12V) 264 Acelerador de desaceleração 265 Entrada de corte definido pelo usuário 266 Entrada de injeção sem Crank 267 Entrada de corte remoto 268 Falha de parâmetros programados 269 Suprimento de energia de sensor 270 Código do chicote do CMS (Sistema Monitorização Computadorizada) 271 Alarme de ação 272 Sensor de pressão excessiva de saída do turbo compressor 273 Sensor de pressão excessiva de saída do turbo compressor 274 Sensor de pressão atmosférica 275 Sensor de pressão de entrada do turbo compressor direito 4

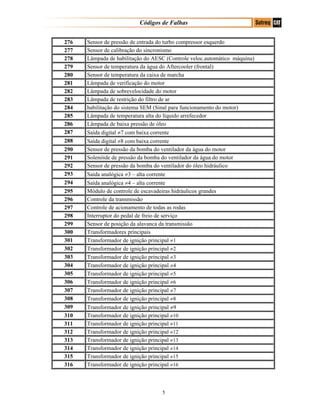

Códigos de Falhas 276 Sensor de pressão de entrada do turbo compressor esquerdo 277 Sensor de calibração do sincronismo 278 Lâmpada de habilitação do AESC (Controle veloc.automático máquina) 279 Sensor de temperatura da água do Aftercooler (frontal) 280 Sensor de temperatura da caixa de marcha 281 Lâmpada de verificação do motor 282 Lâmpada de sobrevelocidade do motor 283 Lâmpada de restrição do filtro de ar 284 habilitação do sistema SEM (Sinal para funcionamento do motor) 285 Lâmpada de temperatura alta do líquido arrefecedor 286 Lâmpada de baixa pressão de óleo 287 Saída digital ≠7 com baixa corrente 288 Saída digital ≠8 com baixa corrente 290 Sensor de pressão da bomba do ventilador da água do motor 291 Solenóide de pressão da bomba do ventilador da água do motor 292 Sensor de pressão da bomba do ventilador do óleo hidráulico 293 Saída analógica ≠3 – alta corrente 294 Saída analógica ≠4 – alta corrente 295 Módulo de controle de escavadeiras hidráulicos grandes 296 Controle da transmissão 297 Controle de acionamento de todas as rodas 298 Interruptor do pedal de freio de serviço 299 Sensor de posição da alavanca da transmissão 300 Transformadores principais 301 Transformador de ignição principal ≠1 302 Transformador de ignição principal ≠2 303 Transformador de ignição principal ≠3 304 Transformador de ignição principal ≠4 305 Transformador de ignição principal ≠5 306 Transformador de ignição principal ≠6 307 Transformador de ignição principal ≠7 308 Transformador de ignição principal ≠8 309 Transformador de ignição principal ≠9 310 Transformador de ignição principal ≠10 311 Transformador de ignição principal ≠11 312 Transformador de ignição principal ≠12 313 Transformador de ignição principal ≠13 314 Transformador de ignição principal ≠14 315 Transformador de ignição principal ≠15 316 Transformador de ignição principal ≠16 5

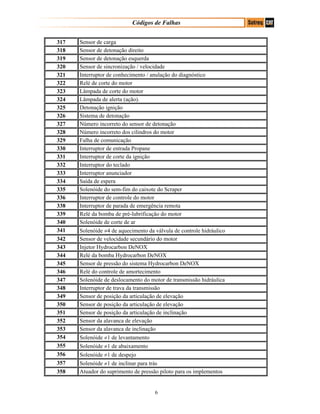

Códigos de Falhas 317 Sensor de carga 318 Sensor de detonação direito 319 Sensor de detonação esquerda 320 Sensor de sincronização / velocidade 321 Interruptor de conhecimento / anulação do diagnóstico 322 Relé de corte do motor 323 Lâmpada de corte do motor 324 Lâmpada de alerta (ação). 325 Detonação ignição 326 Sistema de detonação 327 Número incorreto do sensor de detonação 328 Número incorreto dos cilindros do motor 329 Falha de comunicação 330 Interruptor de entrada Propane 331 Interruptor de corte da ignição 332 Interruptor do teclado 333 Interruptor anunciador 334 Saída de espera 335 Solenóide do sem-fim do caixote do Scraper 336 Interruptor de controle do motor 338 Interruptor de parada de emergência remota 339 Relé da bomba de pré-lubrificação do motor 340 Solenóide de corte de ar 341 Solenóide ≠4 de aquecimento da válvula de controle hidráulico 342 Sensor de velocidade secundário do motor 343 Injetor Hydrocarbon DeNOX 344 Relé da bomba Hydrocarbon DeNOX 345 Sensor de pressão do sistema Hydrocarbon DeNOX 346 Relé do controle de amortecimento 347 Solenóide de deslocamento do motor de transmissão hidráulica 348 Interruptor de trava da transmissão 349 Sensor de posição da articulação de elevação 350 Sensor de posição da articulação de elevação 351 Sensor de posição da articulação de inclinação 352 Sensor da alavanca de elevação 353 Sensor da alavanca de inclinação 354 Solenóide ≠1 de levantamento 355 Solenóide ≠1 de abaixamento 356 Solenóide ≠1 de despejo 357 Solenóide ≠1 de inclinar para trás 358 Atuador do suprimento de pressão piloto para os implementos 6

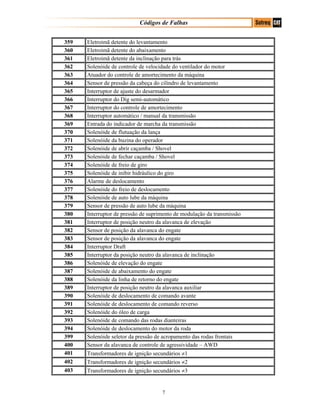

Códigos de Falhas 359 Eletroimã detente do levantamento 360 Eletroimã detente do abaixamento 361 Eletroimã detente da inclinação para trás 362 Solenóide de controle de velocidade do ventilador do motor 363 Atuador do controle de amortecimento da máquina 364 Sensor de pressão da cabeça do cilindro de levantamento 365 Interruptor de ajuste do desarmador 366 Interruptor do Dig semi-automático 367 Interruptor do controle de amortecimento 368 Interruptor automático / manual da transmissão 369 Entrada do indicador de marcha da transmissão 370 Solenóide de flutuação da lança 371 Solenóide da buzina do operador 372 Solenóide de abrir caçamba / Shovel 373 Solenóide de fechar caçamba / Shovel 374 Solenóide de freio de giro 375 Solenóide de inibir hidráulico do giro 376 Alarme de deslocamento 377 Solenóide do freio de deslocamento 378 Solenóide de auto lube da máquina 379 Sensor de pressão de auto lube da máquina 380 Interruptor de pressão de suprimento de modulação da transmissão 381 Interruptor de posição neutro da alavanca de elevação 382 Sensor de posição da alavanca do engate 383 Sensor de posição da alavanca do engate 384 Interruptor Draft 385 Interruptor da posição neutro da alavanca de inclinação 386 Solenóide de elevação do engate 387 Solenóide de abaixamento do engate 388 Solenóide da linha de retorno do engate 389 Interruptor de posição neutro da alavanca auxiliar 390 Solenóide de deslocamento de comando avante 391 Solenóide de deslocamento de comando reverso 392 Solenóide do óleo de carga 393 Solenóide de comando das rodas dianteiras 394 Solenóide de deslocamento do motor da roda 399 Solenóide seletor da pressão de acropamento das rodas frontais 400 Sensor da alavanca de controle de agressividade – AWD 401 Transformadores de ignição secundários ≠1 402 Transformadores de ignição secundários ≠2 403 Transformadores de ignição secundários ≠3 7

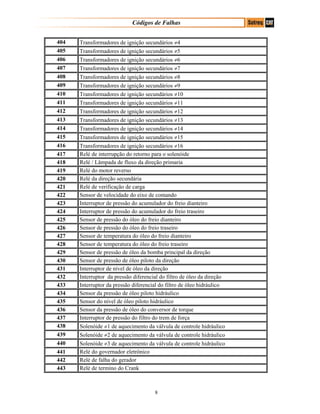

Códigos de Falhas 404 Transformadores de ignição secundários ≠4 405 Transformadores de ignição secundários ≠5 406 Transformadores de ignição secundários ≠6 407 Transformadores de ignição secundários ≠7 408 Transformadores de ignição secundários ≠8 409 Transformadores de ignição secundários ≠9 410 Transformadores de ignição secundários ≠10 411 Transformadores de ignição secundários ≠11 412 Transformadores de ignição secundários ≠12 413 Transformadores de ignição secundários ≠13 414 Transformadores de ignição secundários ≠14 415 Transformadores de ignição secundários ≠15 416 Transformadores de ignição secundários ≠16 417 Relé de interrupção do retorno para o solenóide 418 Relé / Lâmpada de fluxo da direção primaria 419 Relé do motor reverso 420 Relé da direção secundária 421 Relé de verificação de carga 422 Sensor de velocidade do eixo de comando 423 Interruptor de pressão do acumulador do freio dianteiro 424 Interruptor de pressão do acumulador do freio traseiro 425 Sensor de pressão do óleo do freio dianteiro 426 Sensor de pressão do óleo do freio traseiro 427 Sensor de temperatura do óleo do freio dianteiro 428 Sensor de temperatura do óleo do freio traseiro 429 Sensor de pressão de óleo da bomba principal da direção 430 Sensor de pressão de óleo piloto da direção 431 Interruptor de nível de óleo da direção 432 Interruptor da pressão diferencial do filtro de óleo da direção 433 Interruptor da pressão diferencial do filtro de óleo hidráulico 434 Sensor da pressão de óleo piloto hidráulico 435 Sensor do nível de óleo piloto hidráulico 436 Sensor da pressão de óleo do conversor de torque 437 Interruptor de pressão do filtro do trem de força 438 Solenóide ≠1 de aquecimento da válvula de controle hidráulico 439 Solenóide ≠2 de aquecimento da válvula de controle hidráulico 440 Solenóide ≠3 de aquecimento da válvula de controle hidráulico 441 Relé do governador eletrônico 442 Relé de falha do gerador 443 Relé de termino do Crank 8

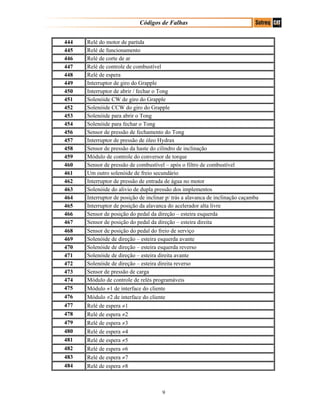

Códigos de Falhas 444 Relé do motor de partida 445 Relé de funcionamento 446 Relé de corte de ar 447 Relé de controle de combustível 448 Relé de espera 449 Interruptor de giro do Grapple 450 Interruptor de abrir / fechar o Tong 451 Solenóide CW de giro do Grapple 452 Solenóide CCW do giro do Grapple 453 Solenóide para abrir o Tong 454 Solenóide para fechar o Tong 456 Sensor de pressão de fechamento do Tong 457 Interruptor de pressão de óleo Hydrax 458 Sensor de pressão da haste do cilindro de inclinação 459 Módulo de controle do conversor de torque 460 Sensor de pressão de combustível – após o filtro de combustível 461 Um outro solenóide de freio secundário 462 Interruptor de pressão de entrada de água no motor 463 Solenóide do alivio de dupla pressão dos implementos 464 Interruptor de posição de inclinar p/ trás a alavanca de inclinação caçamba 465 Interruptor de posição da alavanca do acelerador alta livre 466 Sensor de posição do pedal da direção – esteira esquerda 467 Sensor de posição do pedal da direção – esteira direita 468 Sensor de posição do pedal do freio de serviço 469 Solenóide de direção – esteira esquerda avante 470 Solenóide de direção – esteira esquerda reverso 471 Solenóide de direção – esteira direita avante 472 Solenóide de direção – esteira direita reverso 473 Sensor de pressão de carga 474 Módulo de controle de relés programáveis 475 Módulo ≠1 de interface do cliente 476 Módulo ≠2 de interface do cliente 477 Relé de espera ≠1 478 Relé de espera ≠2 479 Relé de espera ≠3 480 Relé de espera ≠4 481 Relé de espera ≠5 482 Relé de espera ≠6 483 Relé de espera ≠7 484 Relé de espera ≠8 9

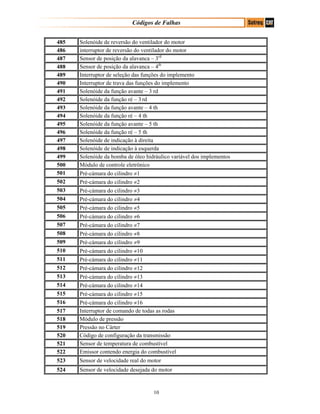

Códigos de Falhas 485 Solenóide de reversão do ventilador do motor 486 interruptor de reversão do ventilador do motor 487 Sensor de posição da alavanca – 3rd 488 Sensor de posição da alavanca – 4th 489 Interruptor de seleção das funções do implemento 490 Interruptor de trava das funções do implemento 491 Solenóide da função avante – 3 rd 492 Solenóide da função ré – 3 rd 493 Solenóide da função avante – 4 th 494 Solenóide da função ré – 4 th 495 Solenóide da função avante – 5 th 496 Solenóide da função ré – 5 th 497 Solenóide de indicação à direita 498 Solenóide de indicação à esquerda 499 Solenóide da bomba de óleo hidráulico variável dos implementos 500 Módulo de controle eletrônico 501 Pré-cámara do cilindro ≠1 502 Pré-cámara do cilindro ≠2 503 Pré-cámara do cilindro ≠3 504 Pré-cámara do cilindro ≠4 505 Pré-cámara do cilindro ≠5 506 Pré-cámara do cilindro ≠6 507 Pré-cámara do cilindro ≠7 508 Pré-cámara do cilindro ≠8 509 Pré-cámara do cilindro ≠9 510 Pré-cámara do cilindro ≠10 511 Pré-cámara do cilindro ≠11 512 Pré-cámara do cilindro ≠12 513 Pré-cámara do cilindro ≠13 514 Pré-cámara do cilindro ≠14 515 Pré-cámara do cilindro ≠15 516 Pré-cámara do cilindro ≠16 517 Interruptor de comando de todas as rodas 518 Módulo de pressão 519 Pressão no Cárter 520 Código de configuração da transmissão 521 Sensor de temperatura de combustível 522 Emissor contendo energia do combustível 523 Sensor de velocidade real do motor 524 Sensor de velocidade desejada do motor 10

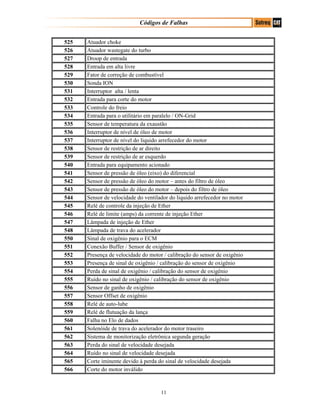

Códigos de Falhas 525 Atuador choke 526 Atuador wastegate do turbo 527 Droop de entrada 528 Entrada em alta livre 529 Fator de correção de combustível 530 Sonda ION 531 Interruptor alta / lenta 532 Entrada para corte do motor 533 Controle do freio 534 Entrada para o utilitário em paralelo / ON-Grid 535 Sensor de temperatura da exaustão 536 Interruptor de nível de óleo de motor 537 Interruptor de nível do liquido arrefecedor do motor 538 Sensor de restrição de ar direito 539 Sensor de restrição de ar esquerdo 540 Entrada para equipamento acionado 541 Sensor de pressão de óleo (eixo) do diferencial 542 Sensor de pressão de óleo do motor – antes do filtro de óleo 543 Sensor de pressão de óleo do motor – depois do filtro de óleo 544 Sensor de velocidade do ventilador do liquido arrefecedor no motor 545 Relé de controle da injeção de Ether 546 Relé de limite (amps) da corrente de injeção Ether 547 Lâmpada de injeção de Ether 548 Lâmpada de trava do acelerador 550 Sinal de oxigênio para o ECM 551 Conexão Buffer / Sensor de oxigênio 552 Presença de velocidade do motor / calibração do sensor de oxigênio 553 Presença de sinal de oxigênio / calibração do sensor de oxigênio 554 Perda de sinal de oxigênio / calibração do sensor de oxigênio 555 Ruído no sinal de oxigênio / calibração do sensor de oxigênio 556 Sensor de ganho de oxigênio 557 Sensor Offset de oxigênio 558 Relé de auto-lube 559 Relé de flutuação da lança 560 Falha no Elo de dados 561 Solenóide de trava do acelerador do motor traseiro 562 Sistema de monitorização eletrônica segunda geração 563 Perda do sinal de velocidade desejada 564 Ruído no sinal de velocidade desejada 565 Corte iminente devido à perda do sinal de velocidade desejada 566 Corte do motor inválido 11

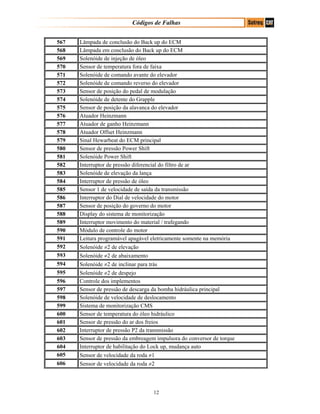

Códigos de Falhas 567 Lâmpada de conclusão do Back up do ECM 568 Lâmpada em conclusão do Back up do ECM 569 Solenóide de injeção de óleo 570 Sensor de temperatura fora de faixa 571 Solenóide de comando avante do elevador 572 Solenóide de comando reverso do elevador 573 Sensor de posição do pedal de modulação 574 Solenóide de detente do Grapple 575 Sensor de posição da alavanca do elevador 576 Atuador Heinzmann 577 Atuador de ganho Heinzmann 578 Atuador Offset Heinzmann 579 Sinal Hewarbeat do ECM principal 580 Sensor de pressão Power Shift 581 Solenóide Power Shift 582 Interruptor de pressão diferencial do filtro de ar 583 Solenóide de elevação da lança 584 Interruptor de pressão de óleo 585 Sensor 1 de velocidade de saída da transmissão 586 Interruptor do Dial de velocidade do motor 587 Sensor de posição do governo do motor 588 Display do sistema de monitorização 589 Interruptor movimento do material / trafegando 590 Módulo de controle do motor 591 Leitura programável apagável eletricamente somente na memória 592 Solenóide ≠2 de elevação 593 Solenóide ≠2 de abaixamento 594 Solenóide ≠2 de inclinar para trás 595 Solenóide ≠2 de despejo 596 Controle dos implementos 597 Sensor de pressão de descarga da bomba hidráulica principal 598 Solenóide de velocidade de deslocamento 599 Sistema de monitorização CMS 600 Sensor de temperatura do óleo hidráulico 601 Sensor de pressão do ar dos freios 602 Interruptor de pressão P2 da transmissão 603 Sensor de pressão da embreagem impulsora do conversor de torque 604 Interruptor de habilitação do Lock up, mudança auto 605 Sensor de velocidade da roda ≠1 606 Sensor de velocidade da roda ≠2 12

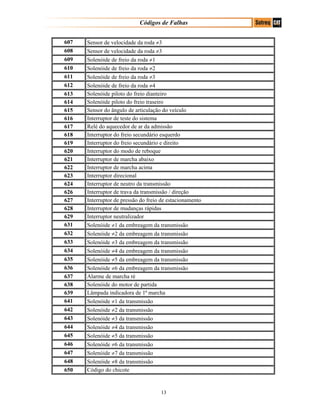

Códigos de Falhas 607 Sensor de velocidade da roda ≠3 608 Sensor de velocidade da roda ≠3 609 Solenóide de freio da roda ≠1 610 Solenóide de freio da roda ≠2 611 Solenóide de freio da roda ≠3 612 Solenóide de freio da roda ≠4 613 Solenóide piloto do freio dianteiro 614 Solenóide piloto do freio traseiro 615 Sensor do ângulo de articulação do veículo 616 Interruptor de teste do sistema 617 Relé do aquecedor de ar da admissão 618 Interruptor do freio secundário esquerdo 619 Interruptor do freio secundário e direito 620 Interruptor do modo de reboque 621 Interruptor de marcha abaixo 622 Interruptor de marcha acima 623 Interruptor direcional 624 Interruptor de neutro da transmissão 626 Interruptor de trava da transmissão / direção 627 Interruptor de pressão do freio de estacionamento 628 Interruptor de mudanças rápidas 629 Interruptor neutralizador 631 Solenóide ≠1 da embreagem da transmissão 632 Solenóide ≠2 da embreagem da transmissão 633 Solenóide ≠3 da embreagem da transmissão 634 Solenóide ≠4 da embreagem da transmissão 635 Solenóide ≠5 da embreagem da transmissão 636 Solenóide ≠6 da embreagem da transmissão 637 Alarme de marcha ré 638 Solenóide do motor de partida 639 Lâmpada indicadora de 1ª marcha 641 Solenóide ≠1 da transmissão 642 Solenóide ≠2 da transmissão 643 Solenóide ≠3 da transmissão 644 Solenóide ≠4 da transmissão 645 Solenóide ≠5 da transmissão 646 Solenóide ≠6 da transmissão 647 Solenóide ≠7 da transmissão 648 Solenóide ≠8 da transmissão 650 Código do chicote 13

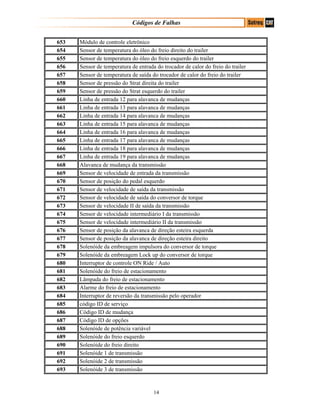

Códigos de Falhas 653 Módulo de controle eletrônico 654 Sensor de temperatura do óleo do freio direito do trailer 655 Sensor de temperatura do óleo do freio esquerdo do trailer 656 Sensor de temperatura de entrada do trocador de calor do freio do trailer 657 Sensor de temperatura de saída do trocador de calor do freio do trailer 658 Sensor de pressão do Strat direita do trailer 659 Sensor de pressão do Strat esquerdo do trailer 660 Linha de entrada 12 para alavanca de mudanças 661 Linha de entrada 13 para alavanca de mudanças 662 Linha de entrada 14 para alavanca de mudanças 663 Linha de entrada 15 para alavanca de mudanças 664 Linha de entrada 16 para alavanca de mudanças 665 Linha de entrada 17 para alavanca de mudanças 666 Linha de entrada 18 para alavanca de mudanças 667 Linha de entrada 19 para alavanca de mudanças 668 Alavanca de mudança da transmissão 669 Sensor de velocidade de entrada da transmissão 670 Sensor de posição do pedal esquerdo 671 Sensor de velocidade de saída da transmissão 672 Sensor de velocidade de saída do conversor de torque 673 Sensor de velocidade II de saída da transmissão 674 Sensor de velocidade intermediário I da transmissão 675 Sensor de velocidade intermediário II da transmissão 676 Sensor de posição da alavanca de direção esteira esquerda 677 Sensor de posição da alavanca de direção esteira direito 678 Solenóide da embreagem impulsora do conversor de torque 679 Solenóide da embreagem Lock up do conversor de torque 680 Interruptor de controle ON Ride / Auto 681 Solenóide do freio de estacionamento 682 Lâmpada do freio de estacionamento 683 Alarme do freio de estacionamento 684 Interruptor de reversão da transmissão pelo operador 685 código ID de serviço 686 Código ID de mudança 687 Código ID de opções 688 Solenóide de potência variável 689 Solenóide do freio esquerdo 690 Solenóide do freio direito 691 Solenóide 1 de transmissão 692 Solenóide 2 de transmissão 693 Solenóide 3 de transmissão 14

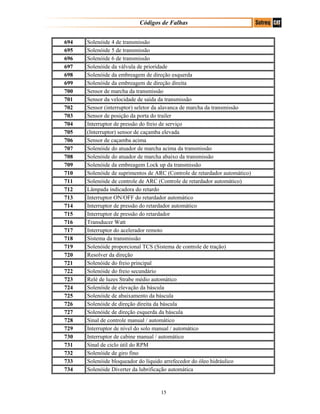

Códigos de Falhas 694 Solenóide 4 de transmissão 695 Solenóide 5 de transmissão 696 Solenóide 6 de transmissão 697 Solenóide da válvula de prioridade 698 Solenóide da embreagem de direção esquerda 699 Solenóide da embreagem de direção direita 700 Sensor de marcha da transmissão 701 Sensor da velocidade de saída da transmissão 702 Sensor (interruptor) seletor da alavanca de marcha da transmissão 703 Sensor de posição da porta do trailer 704 Interruptor de pressão do freio de serviço 705 (Interruptor) sensor de caçamba elevada 706 Sensor de caçamba acima 707 Solenóide do atuador de marcha acima da transmissão 708 Solenóide do atuador de marcha abaixo da transmissão 709 Solenóide da embreagem Lock up da transmissão 710 Solenóide de suprimentos de ARC (Controle de retardador automático) 711 Solenóide de controle de ARC (Controle de retardador automático) 712 Lâmpada indicadora do retardo 713 Interruptor ON/OFF do retardador automático 714 Interruptor de pressão do retardador automático 715 Interruptor de pressão do retardador 716 Transducer Watt 717 Interruptor do acelerador remoto 718 Sistema da transmissão 719 Solenóide proporcional TCS (Sistema de controle de tração) 720 Resolver da direção 721 Solenóide do freio principal 722 Solenóide do freio secundário 723 Relé de luzes Strabe médio automático 724 Solenóide de elevação da báscula 725 Solenóide de abaixamento da báscula 726 Solenóide de direção direita da báscula 727 Solenóide de direção esquerda da báscula 728 Sinal de controle manual / automático 729 Interruptor de nível do solo manual / automático 730 Interruptor de cabine manual / automático 731 Sinal de ciclo útil do RPM 732 Solenóide de giro fino 733 Solenóide bloqueador do líquido arrefecedor do óleo hidráulico 734 Solenóide Diverter da lubrificação automática 15

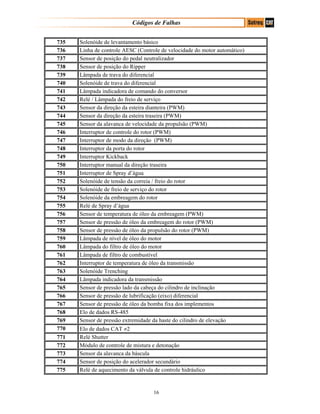

Códigos de Falhas 735 Solenóide de levantamento básico 736 Linha de controle AESC (Controle de velocidade do motor automático) 737 Sensor de posição do pedal neutralizador 738 Sensor de posição do Ripper 739 Lâmpada de trava do diferencial 740 Solenóide de trava do diferencial 741 Lâmpada indicadora de comando do conversor 742 Relé / Lâmpada do freio de serviço 743 Sensor da direção da esteira dianteira (PWM) 744 Sensor da direção da esteira traseira (PWM) 745 Sensor da alavanca de velocidade da propulsão (PWM) 746 Interruptor de controle do rotor (PWM) 747 Interruptor de modo da direção (PWM) 748 Interruptor da porta do rotor 749 Interruptor Kickback 750 Interruptor manual da direção traseira 751 Interruptor de Spray d’água 752 Solenóide de tensão da correia / freio do rotor 753 Solenóide de freio de serviço do rotor 754 Solenóide da embreagem do rotor 755 Relé de Spray d’água 756 Sensor de temperatura de óleo da embreagem (PWM) 757 Sensor de pressão de óleo da embreagem do rotor (PWM) 758 Sensor de pressão de óleo da propulsão do rotor (PWM) 759 Lâmpada de nível de óleo do motor 760 Lâmpada do filtro de óleo do motor 761 Lâmpada de filtro de combustível 762 Interruptor de temperatura de óleo da transmissão 763 Solenóide Trenching 764 Lâmpada indicadora da transmissão 765 Sensor de pressão lado da cabeça do cilindro de inclinação 766 Sensor de pressão de lubrificação (eixo) diferencial 767 Sensor de pressão de óleo da bomba fixa dos implementos 768 Elo de dados RS-485 769 Sensor de pressão extremidade da haste do cilindro de elevação 770 Elo de dados CAT ≠2 771 Relé Shutter 772 Módulo de controle de mistura e detonação 773 Sensor da alavanca da báscula 774 Sensor de posição do acelerador secundário 775 Relé de aquecimento da válvula de controle hidráulico 16
Códigos de Falhas 776 Módulo de controle navegador 777 Sensor de ângulo da direção secundária 778 Sensor de pressão de ar secundário 779 Sensor de temperatura do ar da cabine 780 Relé da chave autonomous 781 Relé de iluminação 782 Lâmpada de corte ao nível do solo 783 Lâmpada de controle Croise 784 Sensor de vibração do motor 785 Sensor de temperatura da jaqueta d’água 786 Sensor de pressão da jaqueta d’água 787 Sensor de nível da jaqueta d’água 788 Interruptor seletor do retardador do motor 789 Sensor de pressão piloto principal 790 Sensor de pressão (saída) da bomba de giro 791 Solenóide alto / baixo do freio Jake 792 Solenóide alto / baixo do freio Jake 793 Interruptor de pressão da direção principal 794 Interruptor de pressão da direção secundária 795 Relé intermediário da direção secundária 796 Solenóide alta velocidade do ventilador (eixo) diferencial 798 Saída do alarme geral 799 Ferramenta de serviço 800 Módulo principal VIMS (Sistema de Gerenciamento de Informações Vital) 801 Módulo da interface do VIMS ≠1 802 Módulo da interface do VIMS ≠2 803 Módulo da interface do VIMS ≠3 804 Módulo da interface do VIMS ≠4 805 Módulo da interface do VIMS ≠5 806 Módulo da interface do VIMS ≠6 807 Módulo da interface do VIMS ≠7 808 Módulo da interface do VIMS ≠8 809 Tacômetro/speedômetro # 1 810 Tacômetro/speedômetro # 2 811 Aglomerado de indicador # 1 812 Aglomerado de indicador # 2 813 Aglomerado de indicador # 3 814 Aglomerado de indicador # 4 815 Centro de mensagens # 1 816 Centro de mensagens # 2 17

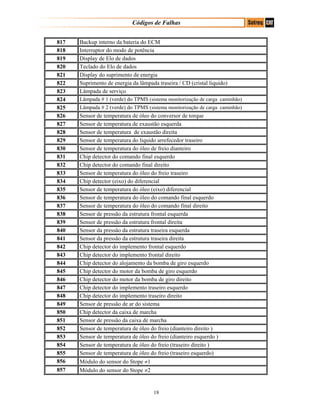

Códigos de Falhas 817 Backup interno da bateria do ECM 818 Interruptor do modo de potência 819 Display de Elo de dados 820 Teclado do Elo de dados 821 Display do suprimento de energia 822 Suprimento de energia da lâmpada traseira / CD (cristal liquido) 823 Lâmpada de serviço 824 Lâmpada # 1 (verde) do TPMS (sistema monitorização de carga caminhão) 825 Lâmpada # 2 (verde) do TPMS (sistema monitorização de carga caminhão) 826 Sensor de temperatura de óleo do conversor de torque 827 Sensor de temperatura de exaustão esquerda 828 Sensor de temperatura de exaustão direita 829 Sensor de temperatura do liquido arrefecedor traseiro 830 Sensor de temperatura do óleo de freio dianteiro 831 Chip detector do comando final esquerdo 832 Chip detector do comando final direito 833 Sensor de temperatura do óleo do freio traseiro 834 Chip detector (eixo) do diferencial 835 Sensor de temperatura do óleo (eixo) diferencial 836 Sensor de temperatura do óleo do comando final esquerdo 837 Sensor de temperatura do óleo do comando final direito 838 Sensor de pressão da estrutura frontal esquerda 839 Sensor de pressão da estrutura frontal direita 840 Sensor da pressão da estrutura traseira esquerda 841 Sensor da pressão da estrutura traseira direita 842 Chip detector do implemento frontal esquerdo 843 Chip detector do implemento frontal direito 844 Chip detector do alojamento da bomba de giro esquerdo 845 Chip detector do motor da bomba de giro esquerdo 846 Chip detector do motor da bomba de giro direito 847 Chip detector do implemento traseiro esquerdo 848 Chip detector do implemento traseiro direito 849 Sensor de pressão de ar do sistema 850 Chip detector da caixa de marcha 851 Sensor de pressão da caixa de marcha 852 Sensor de temperatura de óleo do freio (dianteiro direito ) 853 Sensor de temperatura de óleo do freio (dianteiro esquerdo ) 854 Sensor de temperatura de óleo do freio (traseiro direito ) 855 Sensor de temperatura de óleo do freio (traseiro esquerdo) 856 Módulo do sensor do Stope ≠1 857 Módulo do sensor do Stope ≠2 18

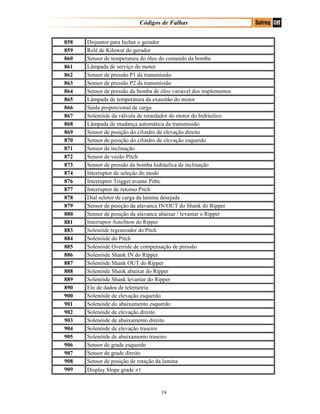

Códigos de Falhas 858 Disjuntor para fechar o gerador 859 Relé de Kilowat do gerador 860 Sensor de temperatura do óleo do comando da bomba 861 Lâmpada de serviço do motor 862 Sensor de pressão P1 da transmissão 863 Sensor de pressão P2 da transmissão 864 Sensor de pressão da bomba de óleo variável dos implementos 865 Lâmpada de temperatura da exaustão do motor 866 Saída proporcional de carga 867 Solenóide da válvula de retardador do motor do hidráulico 868 Lâmpada de mudança automática da transmissão 869 Sensor de posição do cilindro de elevação direito 870 Sensor de posição do cilindro de elevação esquerdo 871 Sensor de inclinação 872 Sensor de vazão Pitch 873 Sensor de pressão da bomba hidráulica de inclinação 874 Interruptor de seleção do modo 876 Interruptor Trigger avante Pithc 877 Interruptor de retorno Pitch 878 Dial seletor de carga da lamina desejada 879 Sensor de posição da alavanca IN/OUT do Shank do Ripper 880 Sensor de posição da alavanca abaixar / levantar o Ripper 881 Interruptor AutoStow do Ripper 883 Solenóide regenerador do Pitch 884 Solenóide do Pitch 885 Solenóide Override de compensação de pressão 886 Solenóide Shank IN do Ripper 887 Solenóide Shank OUT do Ripper 888 Solenóide Shank abaixar do Ripper 889 Solenóide Shank levantar do Ripper 890 Elo de dados de telemetria 900 Solenóide de elevação esquerdo 901 Solenóide do abaixamento esquerdo 902 Solenóide de elevação direito 903 Solenóide de abaixamento direito 904 Solenóide de elevação traseiro 905 Solenóide de abaixamento traseiro 906 Sensor de grade esquerdo 907 Sensor de grade direito 908 Sensor de posição de rotação da lamina 909 Display Slope grade ≠1 19

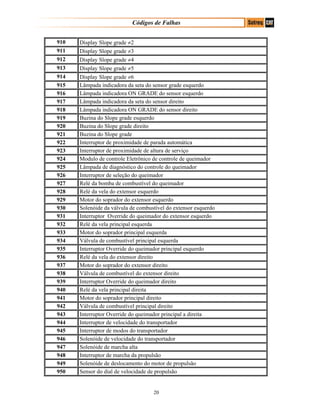

Códigos de Falhas 910 Display Slope grade ≠2 911 Display Slope grade ≠3 912 Display Slope grade ≠4 913 Display Slope grade ≠5 914 Display Slope grade ≠6 915 Lâmpada indicadora da seta do sensor grade esquerdo 916 Lâmpada indicadora ON GRADE do sensor esquerdo 917 Lâmpada indicadora da seta do sensor direito 918 Lâmpada indicadora ON GRADE do sensor direito 919 Buzina do Slope grade esquerdo 920 Buzina do Slope grade direito 921 Buzina do Slope grade 922 Interruptor de proximidade de parada automática 923 Interruptor de proximidade de altura de serviço 924 Modulo de controle Eletrônico de controle de queimador 925 Lâmpada de diagnóstico do controle do queimador 926 Interruptor de seleção do queimador 927 Relé da bomba de combustível do queimador 928 Relé da vela do extensor esquerdo 929 Motor do soprador do extensor esquerdo 930 Solenóide da válvula de combustível do extensor esquerdo 931 Interruptor Override do queimador do extensor esquerdo 932 Relé da vela principal esquerda 933 Motor do soprador principal esquerda 934 Válvula de combustível principal esquerda 935 Interruptor Override do queimador principal esquerdo 936 Relé da vela do extensor direito 937 Motor do soprador do extensor direito 938 Válvula de combustível do extensor direito 939 Interruptor Override do queimador direito 940 Relé da vela principal direita 941 Motor do soprador principal direito 942 Válvula de combustível principal direito 943 Interruptor Override do queimador principal a direita 944 Interruptor de velocidade do transportador 945 Interruptor de modos do transportador 946 Solenóide de velocidade do transportador 947 Solenóide de marcha alta 948 Interruptor de marcha da propulsão 949 Solenóide de deslocamento do motor de propulsão 950 Sensor do dial de velocidade de propulsão 20

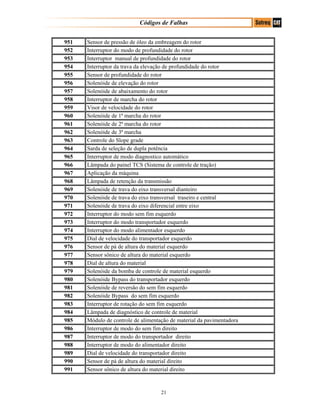

Códigos de Falhas 951 Sensor de pressão de óleo da embreagem do rotor 952 Interruptor do modo de profundidade do rotor 953 Interruptor manual de profundidade do rotor 954 Interruptor da trava da elevação de profundidade do rotor 955 Sensor de profundidade do rotor 956 Solenóide de elevação do rotor 957 Solenóide de abaixamento do rotor 958 Interruptor de marcha do rotor 959 Visor de velocidade do rotor 960 Solenóide de 1ª marcha do rotor 961 Solenóide de 2ª marcha do rotor 962 Solenóide de 3ª marcha 963 Controle do Slope grade 964 Sarda de seleção de dupla potência 965 Interruptor de modo diagnostico automático 966 Lâmpada do painel TCS (Sistema de controle de tração) 967 Aplicação da máquina 968 Lâmpada de retenção da transmissão 969 Solenóide de trava do eixo transversal dianteiro 970 Solenóide de trava do eixo transversal traseiro e central 971 Solenóide de trava do eixo diferencial entre eixo 972 Interruptor do modo sem fim esquerdo 973 Interruptor do modo transportador esquerdo 974 Interruptor do modo alimentador esquerdo 975 Dial de velocidade do transportador esquerdo 976 Sensor de pá de altura do material esquerdo 977 Sensor sônico de altura do material esquerdo 978 Dial de altura do material 979 Solenóide da bomba de controle de material esquerdo 980 Solenóide Bypass do transportador esquerdo 981 Solenóide de reversão do sem fim esquerdo 982 Solenóide Bypass do sem fim esquerdo 983 Interruptor de rotação do sem fim esquerdo 984 Lâmpada de diagnóstico de controle de material 985 Módulo de controle de alimentação de material da pavimentadora 986 Interruptor de modo do sem fim direito 987 Interruptor de modo do transportador direito 988 Interruptor de modo do alimentador direito 989 Dial de velocidade do transportador direito 990 Sensor de pá de altura do material direito 991 Sensor sônico de altura do material direito 21

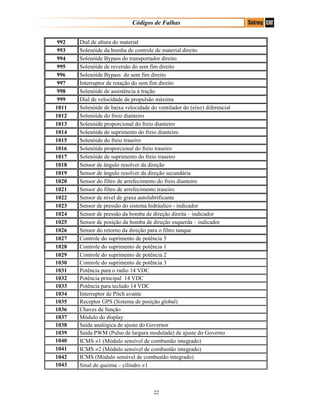

Códigos de Falhas 992 Dial de altura do material 993 Solenóide da bomba de controle de material direito 994 Solenóide Bypass do transportador direito 995 Solenóide de reversão do sem fim direito 996 Solenóide Bypass do sem fim direito 997 Interruptor de rotação do sem fim direito 998 Solenóide de assistência à tração 999 Dial de velocidade de propulsão máxima 1011 Solenóide de baixa velocidade do ventilador do (eixo) diferencial 1012 Solenóide do freio dianteiro 1013 Solenóide proporcional do freio dianteiro 1014 Solenóide de suprimento do freio dianteiro 1015 Solenóide do freio traseiro 1016 Solenóide proporcional do freio traseiro 1017 Solenóide de suprimento do freio traseiro 1018 Sensor de ângulo resolver da direção 1019 Sensor de ângulo resolver da direção secundária 1020 Sensor do filtro de arrefecimento do freio dianteiro 1021 Sensor do filtro de arrefecimento traseiro 1022 Sensor de nível de graxa autolubrificante 1023 Sensor de pressão do sistema hidráulico - indicador 1024 Sensor de pressão da bomba de direção direita – indicador 1025 Sensor de posição da bomba de direção esquerda – indicador 1026 Sensor do retorno da direção para o filtro tanque 1027 Controle do suprimento de potência 5 1028 Controle do suprimento de potência 1 1029 Controle do suprimento de potência 2 1030 Controle do suprimento de potência 3 1031 Potência para o radio 14 VDC 1032 Potência principal 14 VDC 1033 Potência para teclado 14 VDC 1034 Interruptor de Pitch avante 1035 Receptor GPS (Sistema de posição global) 1036 Chaves de função 1037 Módulo do display 1038 Saída analógica de ajuste do Governor 1039 Saída PWM (Pulso de largura modulada) de ajuste do Governo 1040 ICMS ≠1 (Módulo sensível de combustão integrado) 1041 ICMS ≠2 (Módulo sensível de combustão integrado) 1042 ICMS (Módulo sensível de combustão integrado) 1043 Sinal de queima – cilindro ≠1 22

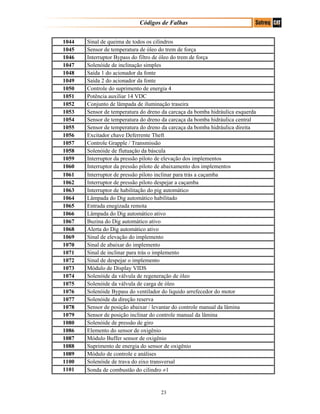

Códigos de Falhas 1044 Sinal de queima de todos os cilindros 1045 Sensor de temperatura de óleo do trem de força 1046 Interruptor Bypass do filtro de óleo do trem de força 1047 Solenóide de inclinação simples 1048 Saída 1 do acionador da fonte 1049 Saída 2 do acionador da fonte 1050 Controle do suprimento de energia 4 1051 Potência auxiliar 14 VDC 1052 Conjunto de lâmpada de iluminação traseira 1053 Sensor de temperatura do dreno da carcaça da bomba hidráulica esquerda 1054 Sensor de temperatura do dreno da carcaça da bomba hidráulica central 1055 Sensor de temperatura do dreno da carcaça da bomba hidráulica direita 1056 Excitador chave Deferrente Theft 1057 Controle Grapple / Transmissão 1058 Solenóide de flutuação da báscula 1059 Interruptor da pressão piloto de elevação dos implementos 1060 Interruptor da pressão piloto de abaixamento dos implementos 1061 Interruptor de pressão piloto inclinar para trás a caçamba 1062 Interruptor de pressão piloto despejar a caçamba 1063 Interruptor de habilitação do pig automático 1064 Lâmpada do Dig automático habilitado 1065 Entrada enegizada remota 1066 Lâmpada do Dig automático ativo 1067 Buzina do Dig automático ativo 1068 Alerta do Dig automático ativo 1069 Sinal de elevação do implemento 1070 Sinal de abaixar do implemento 1071 Sinal de inclinar para trás o implemento 1072 Sinal de despejar o implemento 1073 Módulo de Display VIDS 1074 Solenóide da válvula de regeneração de óleo 1075 Solenóide da válvula de carga de óleo 1076 Solenóide Bypass do ventilador do liquido arrefecedor do motor 1077 Solenóide da direção reserva 1078 Sensor de posição abaixar / levantar do controle manual da lâmina 1079 Sensor de posição inclinar do controle manual da lâmina 1080 Solenóide de pressão de giro 1086 Elemento do sensor de oxigênio 1087 Módulo Buffer sensor de oxigênio 1088 Suprimento de energia do sensor de oxigênio 1089 Módulo de controle e análises 1100 Solenóide de trava do eixo transversal 1101 Sonda de combustão do cilindro ≠1 23

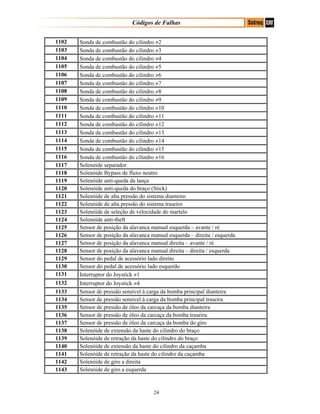

Códigos de Falhas 1102 Sonda de combustão do cilindro ≠2 1103 Sonda de combustão do cilindro ≠3 1104 Sonda de combustão do cilindro ≠4 1105 Sonda de combustão do cilindro ≠5 1106 Sonda de combustão do cilindro ≠6 1107 Sonda de combustão do cilindro ≠7 1108 Sonda de combustão do cilindro ≠8 1109 Sonda de combustão do cilindro ≠9 1110 Sonda de combustão do cilindro ≠10 1111 Sonda de combustão do cilindro ≠11 1112 Sonda de combustão do cilindro ≠12 1113 Sonda de combustão do cilindro ≠13 1114 Sonda de combustão do cilindro ≠14 1115 Sonda de combustão do cilindro ≠15 1116 Sonda de combustão do cilindro ≠16 1117 Solenóide separador 1118 Solenóide Bypass de fluxo neutro 1119 Solenóide anti-queda da lança 1120 Solenóide anti-queda do braço (Stick) 1121 Solenóide de alta pressão do sistema dianteiro 1122 Solenóide de alta pressão do sistema traseiro 1123 Solenóide de seleção de velocidade do martelo 1124 Solenóide anti-theft 1125 Sensor de posição da alavanca manual esquerda – avante / ré 1126 Sensor de posição da alavanca manual esquerda – direita / esquerda 1127 Sensor de posição da alavanca manual direita – avante / ré 1128 Sensor de posição da alavanca manual direita – direita / esquerda 1129 Sensor do pedal de acessório lado direito 1130 Sensor do pedal de acessório lado esquerdo 1131 Interruptor do Joystick ≠1 1132 Interruptor do Joystick ≠4 1133 Sensor de pressão sensível à carga da bomba principal dianteira 1134 Sensor de pressão sensível à carga da bomba principal traseira 1135 Sensor de pressão de óleo da carcaça da bomba dianteira 1136 Sensor de pressão de óleo da carcaça da bomba traseira 1137 Sensor de pressão de óleo da carcaça da bomba do giro 1138 Solenóide de extensão da haste do cilindro do braço 1139 Solenóide de retração da haste do cilindro do braço 1140 Solenóide de extensão da haste do cilindro da caçamba 1141 Solenóide de retração da haste do cilindro da caçamba 1142 Solenóide de giro a direita 1143 Solenóide de giro a esquerda 24

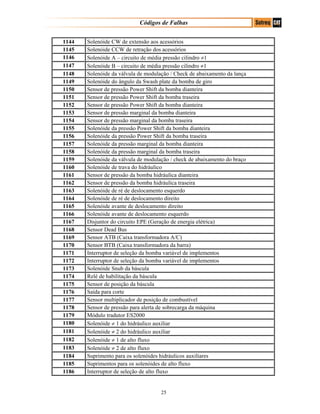

Códigos de Falhas 1144 Solenóide CW de extensão aos acessórios 1145 Solenóide CCW de retração dos acessórios 1146 Solenóide A – circuito de média pressão cilindro ≠1 1147 Solenóide B – circuito de média pressão cilindro ≠1 1148 Solenóide da válvula de modulação / Check de abaixamento da lança 1149 Solenóide do ângulo da Swash plate da bomba de giro 1150 Sensor de pressão Power Shift da bomba dianteira 1151 Sensor de pressão Power Shift da bomba traseira 1152 Sensor de pressão Power Shift da bomba dianteira 1153 Sensor de pressão marginal da bomba dianteira 1154 Sensor de pressão marginal da bomba traseira 1155 Solenóide da pressão Power Shift da bomba dianteira 1156 Solenóide da pressão Power Shift da bomba traseira 1157 Solenóide da pressão marginal da bomba dianteira 1158 Solenóide da pressão marginal da bomba traseira 1159 Solenóide da válvula de modulação / check de abaixamento do braço 1160 Solenóide de trava do hidráulico 1161 Sensor de pressão da bomba hidráulica dianteira 1162 Sensor de pressão da bomba hidráulica traseira 1163 Solenóide de ré de deslocamento esquerdo 1164 Solenóide de ré de deslocamento direito 1165 Solenóide avante de deslocamento direito 1166 Solenóide avante de deslocamento esquerdo 1167 Disjuntor do circuito EPE (Geração de energia elétrica) 1168 Sensor Dead Bus 1169 Sensor ATB (Caixa transformadora A/C) 1170 Sensor BTB (Caixa transformadora da barra) 1171 Interruptor de seleção da bomba variável de implementos 1172 Interruptor de seleção da bomba variável de implementos 1173 Solenóide Snub da báscula 1174 Relé de habilitação da báscula 1175 Sensor de posição da báscula 1176 Saída para corte 1177 Sensor multiplicador de posição de combustível 1178 Sensor de pressão para alerta de sobrecarga da máquina 1179 Módulo tradutor ES2000 1180 Solenóide ≠ 1 do hidráulico auxiliar 1181 Solenóide ≠ 2 do hidráulico auxiliar 1182 Solenóide ≠ 1 de alto fluxo 1183 Solenóide ≠ 2 de alto fluxo 1184 Suprimento para os solenóides hidráulicos auxiliares 1185 Suprimentos para os solenóides de alto fluxo 1186 Interruptor de seleção de alto fluxo 25

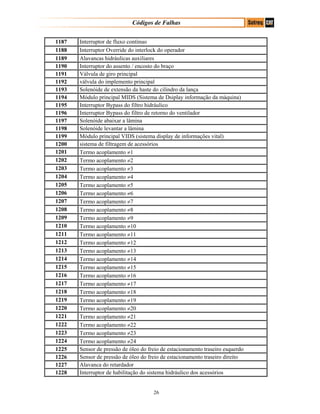

Códigos de Falhas 1187 Interruptor de fluxo contínuo 1188 Interruptor Override do interlock do operador 1189 Alavancas hidráulicas auxiliares 1190 Interruptor do assento / encosto do braço 1191 Válvula de giro principal 1192 válvula do implemento principal 1193 Solenóide de extensão da haste do cilindro da lança 1194 Módulo principal MIDS (Sistema de Dsiplay informação da máquina) 1195 Interruptor Bypass do filtro hidráulico 1196 Interruptor Bypass do filtro de retorno do ventilador 1197 Solenóide abaixar a lâmina 1198 Solenóide levantar a lâmina 1199 Módulo principal VIDS (sistema display de informações vital) 1200 sistema de filtragem de acessórios 1201 Termo acoplamento ≠1 1202 Termo acoplamento ≠2 1203 Termo acoplamento ≠3 1204 Termo acoplamento ≠4 1205 Termo acoplamento ≠5 1206 Termo acoplamento ≠6 1207 Termo acoplamento ≠7 1208 Termo acoplamento ≠8 1209 Termo acoplamento ≠9 1210 Termo acoplamento ≠10 1211 Termo acoplamento ≠11 1212 Termo acoplamento ≠12 1213 Termo acoplamento ≠13 1214 Termo acoplamento ≠14 1215 Termo acoplamento ≠15 1216 Termo acoplamento ≠16 1217 Termo acoplamento ≠17 1218 Termo acoplamento ≠18 1219 Termo acoplamento ≠19 1220 Termo acoplamento ≠20 1221 Termo acoplamento ≠21 1222 Termo acoplamento ≠22 1223 Termo acoplamento ≠23 1224 Termo acoplamento ≠24 1225 Sensor de pressão de óleo do freio de estacionamento traseiro esquerdo 1226 Sensor de pressão de óleo do freio de estacionamento traseiro direito 1227 Alavanca do retardador 1228 Interruptor de habilitação do sistema hidráulico dos acessórios 26

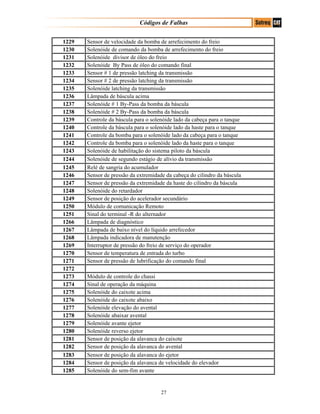

Códigos de Falhas 1229 Sensor de velocidade da bomba de arrefecimento do freio 1230 Solenóide de comando da bomba de arrefecimento do freio 1231 Solenóide divisor de óleo do freio 1232 Solenóide By Pass de óleo do comando final 1233 Sensor # 1 de pressão latching da transmissão 1234 Sensor # 2 de pressão latching da transmissão 1235 Solenóide latching da transmissão 1236 Lâmpada de báscula acima 1237 Solenóide # 1 By-Pass da bomba da báscula 1238 Solenóide # 2 By-Pass da bomba da báscula 1239 Controle da báscula para o solenóide lado da cabeça para o tanque 1240 Controle da báscula para o solenóide lado da haste para o tanque 1241 Controle da bomba para o solenóide lado da cabeça para o tanque 1242 Controle da bomba para o solenóide lado da haste para o tanque 1243 Solenóide de habilitação do sistema piloto da báscula 1244 Solenóide de segundo estágio de alívio da transmissão 1245 Relé de sangria do acumulador 1246 Sensor de pressão da extremidade da cabeça do cilindro da báscula 1247 Sensor de pressão da extremidade da haste do cilindro da báscula 1248 Solenóide do retardador 1249 Sensor de posição do acelerador secundário 1250 Módulo de comunicação Remoto 1251 Sinal do terminal -R do alternador 1266 Lâmpada de diagnóstico 1267 Lâmpada de baixo nível do líquido arrefecedor 1268 Lâmpada indicadora de manutenção 1269 Interruptor de pressão do freio de serviço do operador 1270 Sensor de temperatura de entrada do turbo 1271 Sensor de pressão de lubrificação do comando final 1272 1273 Módulo de controle do chassi 1274 Sinal de operação da máquina 1275 Solenóide do caixote acima 1276 Solenóide do caixote abaixo 1277 Solenóide elevação do avental 1278 Solenóide abaixar avental 1279 Solenóide avante ejetor 1280 Solenóide reverso ejetor 1281 Sensor de posição da alavanca do caixote 1282 Sensor de posição da alavanca do avental 1283 Sensor de posição da alavanca do ejetor 1284 Sensor de posição da alavanca de velocidade do elevador 1285 Solenóide do sem-fim avante 27

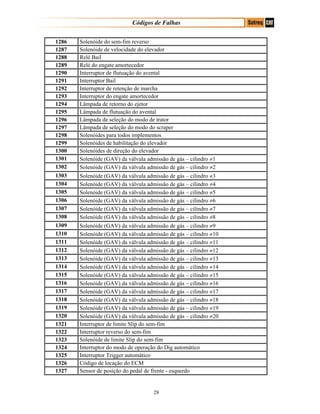

Códigos de Falhas 1286 Solenóide do sem-fim reverso 1287 Solenóide de velocidade do elevador 1288 Relé Bail 1289 Relé do engate amortecedor 1290 Interruptor de flutuação do avental 1291 Interruptor Bail 1292 Interruptor de retenção de marcha 1293 Interruptor do engate amortecedor 1294 Lâmpada de retorno do ejetor 1295 Lâmpada de flutuação do avental 1296 Lâmpada de seleção do modo de trator 1297 Lâmpada de seleção do modo do scraper 1298 Solenóides para todos implementos 1299 Solenóides de habilitação do elevador 1300 Solenóides de direção do elevador 1301 Solenóide (GAV) da válvula admissão de gás – cilindro ≠1 1302 Solenóide (GAV) da válvula admissão de gás – cilindro ≠2 1303 Solenóide (GAV) da válvula admissão de gás – cilindro ≠3 1304 Solenóide (GAV) da válvula admissão de gás – cilindro ≠4 1305 Solenóide (GAV) da válvula admissão de gás – cilindro ≠5 1306 Solenóide (GAV) da válvula admissão de gás – cilindro ≠6 1307 Solenóide (GAV) da válvula admissão de gás – cilindro ≠7 1308 Solenóide (GAV) da válvula admissão de gás – cilindro ≠8 1309 Solenóide (GAV) da válvula admissão de gás – cilindro ≠9 1310 Solenóide (GAV) da válvula admissão de gás – cilindro ≠10 1311 Solenóide (GAV) da válvula admissão de gás – cilindro ≠11 1312 Solenóide (GAV) da válvula admissão de gás – cilindro ≠12 1313 Solenóide (GAV) da válvula admissão de gás – cilindro ≠13 1314 Solenóide (GAV) da válvula admissão de gás – cilindro ≠14 1315 Solenóide (GAV) da válvula admissão de gás – cilindro ≠15 1316 Solenóide (GAV) da válvula admissão de gás – cilindro ≠16 1317 Solenóide (GAV) da válvula admissão de gás – cilindro ≠17 1318 Solenóide (GAV) da válvula admissão de gás – cilindro ≠18 1319 Solenóide (GAV) da válvula admissão de gás – cilindro ≠19 1320 Solenóide (GAV) da válvula admissão de gás – cilindro ≠20 1321 Interruptor de limite Slip do sem-fim 1322 Interruptor reverso do sem-fim 1323 Solenóide de limite Slip do sem-fim 1324 Interruptor do modo de operação do Dig automático 1325 Interruptor Trigger automático 1326 Código de locação do ECM 1327 Sensor de posição do pedal de frente - esquerdo 28

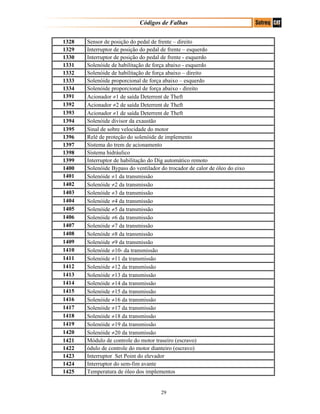

Códigos de Falhas 1328 Sensor de posição do pedal de frente – direito 1329 Interruptor de posição do pedal de frente – esquerdo 1330 Interruptor de posição do pedal de frente - esquerdo 1331 Solenóide de habilitação de força abaixo - esquerdo 1332 Solenóide de habilitação de força abaixo – direito 1333 Solenóide proporcional de força abaixo – esquerdo 1334 Solenóide proporcional de força abaixo - direito 1391 Acionador ≠1 de saída Deterrent de Theft 1392 Acionador ≠2 de saída Deterrent de Theft 1393 Acionador ≠1 de saída Deterrent de Theft 1394 Solenóide divisor da exaustão 1395 Sinal de sobre velocidade do motor 1396 Relé de proteção do solenóide de implemento 1397 Sistema do trem de acionamento 1398 Sistema hidráulico 1399 Interruptor de habilitação do Dig automático remoto 1400 Solenóide Bypass do ventilador do trocador de calor de óleo do eixo 1401 Solenóide ≠1 da transmissão 1402 Solenóide ≠2 da transmissão 1403 Solenóide ≠3 da transmissão 1404 Solenóide ≠4 da transmissão 1405 Solenóide ≠5 da transmissão 1406 Solenóide ≠6 da transmissão 1407 Solenóide ≠7 da transmissão 1408 Solenóide ≠8 da transmissão 1409 Solenóide ≠9 da transmissão 1410 Solenóide ≠10- da transmissão 1411 Solenóide ≠11 da transmissão 1412 Solenóide ≠12 da transmissão 1413 Solenóide ≠13 da transmissão 1414 Solenóide ≠14 da transmissão 1415 Solenóide ≠15 da transmissão 1416 Solenóide ≠16 da transmissão 1417 Solenóide ≠17 da transmissão 1418 Solenóide ≠18 da transmissão 1419 Solenóide ≠19 da transmissão 1420 Solenóide ≠20 da transmissão 1421 Módulo de controle do motor traseiro (escravo) 1422 ódulo de controle do motor dianteiro (escravo) 1423 Interruptor Set Point do elevador 1424 Interruptor do sem-fim avante 1425 Temperatura de óleo dos implementos 29

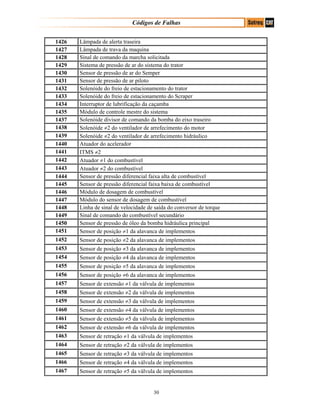

Códigos de Falhas 1426 Lâmpada de alerta traseira 1427 Lâmpada de trava da maquina 1428 Sinal de comando da marcha solicitada 1429 Sistema de pressão de ar do sistema do trator 1430 Sensor de pressão de ar do Semper 1431 Sensor de pressão de ar piloto 1432 Solenóide do freio de estacionamento do trator 1433 Solenóide do freio de estacionamento do Scraper 1434 Interruptor de lubrificação da caçamba 1435 Módulo de controle mestre do sistema 1437 Solenóide divisor de comando da bomba do eixo traseiro 1438 Solenóide ≠2 do ventilador de arrefecimento do motor 1439 Solenóide ≠2 do ventilador de arrefecimento hidráulico 1440 Atuador do acelerador 1441 ITMS ≠2 1442 Atuador ≠1 do combustível 1443 Atuador ≠2 do combustível 1444 Sensor de pressão diferencial faixa alta de combustível 1445 Sensor de pressão diferencial faixa baixa de combustível 1446 Módulo de dosagem de combustível 1447 Módulo do sensor de dosagem de combustível 1448 Linha de sinal de velocidade de saída do conversor de torque 1449 Sinal de comando do combustível secundário 1450 Sensor de pressão de óleo da bomba hidráulica principal 1451 Sensor de posição ≠1 da alavanca de implementos 1452 Sensor de posição ≠2 da alavanca de implementos 1453 Sensor de posição ≠3 da alavanca de implementos 1454 Sensor de posição ≠4 da alavanca de implementos 1455 Sensor de posição ≠5 da alavanca de implementos 1456 Sensor de posição ≠6 da alavanca de implementos 1457 Sensor de extensão ≠1 da válvula de implementos 1458 Sensor de extensão ≠2 da válvula de implementos 1459 Sensor de extensão ≠3 da válvula de implementos 1460 Sensor de extensão ≠4 da válvula de implementos 1461 Sensor de extensão ≠5 da válvula de implementos 1462 Sensor de extensão ≠6 da válvula de implementos 1463 Sensor de retração ≠1 da válvula de implementos 1464 Sensor de retração ≠2 da válvula de implementos 1465 Sensor de retração ≠3 da válvula de implementos 1466 Sensor de retração ≠4 da válvula de implementos 1467 Sensor de retração ≠5 da válvula de implementos 30

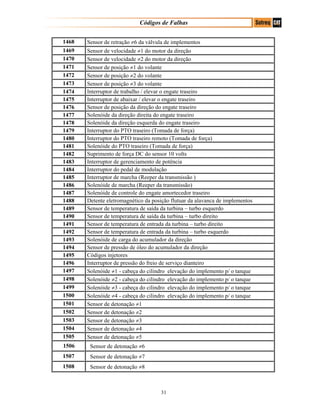

Códigos de Falhas 1468 Sensor de retração ≠6 da válvula de implementos 1469 Sensor de velocidade ≠1 do motor da direção 1470 Sensor de velocidade ≠2 do motor da direção 1471 Sensor de posição ≠1 do volante 1472 Sensor de posição ≠2 do volante 1473 Sensor de posição ≠3 do volante 1474 Interruptor de trabalho / elevar o engate traseiro 1475 Interruptor de abaixar / elevar o engate traseiro 1476 Sensor de posição da direção do engate traseiro 1477 Solenóide da direção direita do engate traseiro 1478 Solenóide da direção esquerda do engate traseiro 1479 Interruptor do PTO traseiro (Tomada de força) 1480 Interruptor do PTO traseiro remoto (Tomada de força) 1481 Solenóide do PTO traseiro (Tomada de força) 1482 Suprimento de força DC do sensor 10 volts 1483 Interruptor de gerenciamento de potência 1484 Interruptor do pedal de modulação 1485 Interruptor de marcha (Reeper da transmissão ) 1486 Solenóide de marcha (Reeper da transmissão) 1487 Solenóide de controle do engate amortecedor traseiro 1488 Detente eletromagnético da posição flutuar da alavanca de implementos 1489 Sensor de temperatura de saída da turbina – turbo esquerdo 1490 Sensor de temperatura de saída da turbina – turbo direito 1491 Sensor de temperatura de entrada da turbina – turbo direito 1492 Sensor de temperatura de entrada da turbina – turbo esquerdo 1493 Solenóide de carga do acumulador da direção 1494 Sensor de pressão de óleo do acumulador da direção 1495 Códigos injetores 1496 Interruptor de pressão do freio de serviço dianteiro 1497 Solenóide ≠1 - cabeça do cilindro elevação do implemento p/ o tanque 1498 Solenóide ≠2 - cabeça do cilindro elevação do implemento p/ o tanque 1499 Solenóide ≠3 - cabeça do cilindro elevação do implemento p/ o tanque 1500 Solenóide ≠4 - cabeça do cilindro elevação do implemento p/ o tanque 1501 Sensor de detonação ≠1 1502 Sensor de detonação ≠2 1503 Sensor de detonação ≠3 1504 Sensor de detonação ≠4 1505 Sensor de detonação ≠5 61506 Sensor de detonação ≠6 1507 Sensor de detonação ≠7 1508 Sensor de detonação ≠8 31

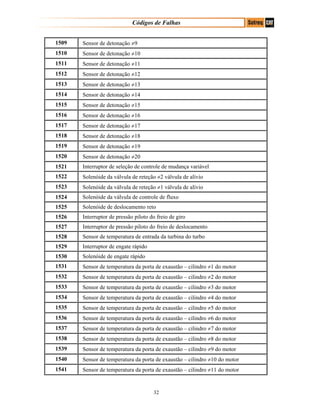

Códigos de Falhas 1509 Sensor de detonação ≠9 1510 Sensor de detonação ≠10 1511 Sensor de detonação ≠11 1512 Sensor de detonação ≠12 1513 Sensor de detonação ≠13 1514 Sensor de detonação ≠14 1515 Sensor de detonação ≠15 1516 Sensor de detonação ≠16 1517 Sensor de detonação ≠17 1518 Sensor de detonação ≠18 1519 Sensor de detonação ≠19 1520 Sensor de detonação ≠20 1521 Interruptor de seleção de controle de mudança variável 1522 Solenóide da válvula de reteção ≠2 válvula de alívio 1523 Solenóide da válvula de reteção ≠1 válvula de alívio 1524 Solenóide da válvula de controle de fluxo 1525 Solenóide de deslocamento reto 1526 Interruptor de pressão piloto do freio de giro 1527 Interruptor de pressão piloto do freio de deslocamento 1528 Sensor de temperatura de entrada da turbina do turbo 1529 Interruptor de engate rápido 1530 Solenóide de engate rápido 1531 Sensor de temperatura da porta de exaustão – cilindro ≠1 do motor 1532 Sensor de temperatura da porta de exaustão – cilindro ≠2 do motor 1533 Sensor de temperatura da porta de exaustão – cilindro ≠3 do motor 1534 Sensor de temperatura da porta de exaustão – cilindro ≠4 do motor 1535 Sensor de temperatura da porta de exaustão – cilindro ≠5 do motor 1536 Sensor de temperatura da porta de exaustão – cilindro ≠6 do motor 1537 Sensor de temperatura da porta de exaustão – cilindro ≠7 do motor 1538 Sensor de temperatura da porta de exaustão – cilindro ≠8 do motor 1539 Sensor de temperatura da porta de exaustão – cilindro ≠9 do motor 1540 Sensor de temperatura da porta de exaustão – cilindro ≠10 do motor 1541 Sensor de temperatura da porta de exaustão – cilindro ≠11 do motor 32

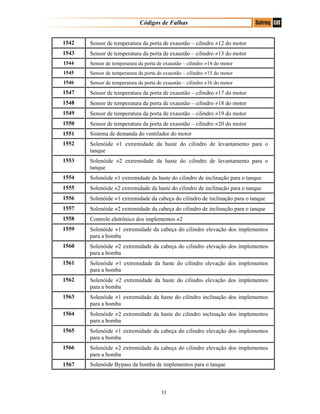

Códigos de Falhas 1542 Sensor de temperatura da porta de exaustão – cilindro ≠12 do motor 1543 Sensor de temperatura da porta de exaustão – cilindro ≠13 do motor 1544 Sensor de temperatura da porta de exaustão – cilindro ≠14 do motor 1545 Sensor de temperatura da porta de exaustão – cilindro ≠15 do motor 1546 Sensor de temperatura da porta de exaustão – cilindro ≠16 do motor 1547 Sensor de temperatura da porta de exaustão – cilindro ≠17 do motor 1548 Sensor de temperatura da porta de exaustão – cilindro ≠18 do motor 1549 Sensor de temperatura da porta de exaustão – cilindro ≠19 do motor 1550 Sensor de temperatura da porta de exaustão – cilindro ≠20 do motor 1551 Sistema de demanda do ventilador do motor 1552 Solenóide ≠1 extremidade da haste do cilindro de levantamento para o tanque 1553 Solenóide ≠2 extremidade da haste do cilindro de levantamento para o tanque 1554 Solenóide ≠1 extremidade da haste do cilindro de inclinação para o tanque 1555 Solenóide ≠2 extremidade da haste do cilindro de inclinação para o tanque 1556 Solenóide ≠1 extremidade da cabeça do cilindro de inclinação para o tanque 1557 Solenóide ≠2 extremidade da cabeça do cilindro de inclinação para o tanque 1558 Controle eletrônico dos implementos ≠2 1559 Solenóide ≠1 extremidade da cabeça do cilindro elevação dos implementos para a bomba 1560 Solenóide ≠2 extremidade da cabeça do cilindro elevação dos implementos para a bomba 1561 Solenóide ≠1 extremidade da haste do cilindro elevação dos implementos para a bomba 1562 Solenóide ≠2 extremidade da haste do cilindro elevação dos implementos para a bomba 1563 Solenóide ≠1 extremidade da haste do cilindro inclinação dos implementos para a bomba 1564 Solenóide ≠2 extremidade da haste do cilindro inclinação dos implementos para a bomba 1565 Solenóide ≠1 extremidade da cabeça do cilindro elevação dos implementos para a bomba 1566 Solenóide ≠2 extremidade da cabeça do cilindro elevação dos implementos para a bomba 1567 Solenóide Bypass da bomba de implementos para o tanque 33

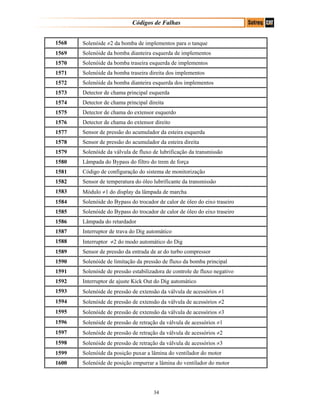

Códigos de Falhas 1568 Solenóide ≠2 da bomba de implementos para o tanque 1569 Solenóide da bomba dianteira esquerda de implementos 1570 Solenóide da bomba traseira esquerda de implementos 1571 Solenóide da bomba traseira direita dos implementos 1572 Solenóide da bomba dianteira esquerda dos implementos 1573 Detector de chama principal esquerda 1574 Detector de chama principal direita 1575 Detector de chama do extensor esquerdo 1576 Detector de chama do extensor direito 1577 Sensor de pressão do acumulador da esteira esquerda 1578 Sensor de pressão do acumulador da esteira direita 1579 Solenóide da válvula de fluxo de lubrificação da transmissão 1580 Lâmpada do Bypass do filtro do trem de força 1581 Código de configuração do sistema de monitorização 1582 Sensor de temperatura do óleo lubrificante da transmissão 1583 Módulo ≠1 do display da lâmpada de marcha 1584 Solenóide do Bypass do trocador de calor de óleo do eixo traseiro 1585 Solenóide do Bypass do trocador de calor de óleo do eixo traseiro 1586 Lâmpada do retardador 1587 Interruptor de trava do Dig automático 1588 Interruptor ≠2 do modo automático do Dig 1589 Sensor de pressão da entrada de ar do turbo compressor 1590 Solenóide de limitação da pressão de fluxo da bomba principal 1591 Solenóide de pressão estabilizadora de controle de fluxo negativo 1592 Interruptor de ajuste Kick Out do Dig automático 1593 Solenóide de pressão de extensão da válvula de acessórios ≠1 1594 Solenóide de pressão de extensão da válvula de acessórios ≠2 1595 Solenóide de pressão de extensão da válvula de acessórios ≠3 1596 Solenóide de pressão de retração da válvula de acessórios ≠1 1597 Solenóide de pressão de retração da válvula de acessórios ≠2 1598 Solenóide de pressão de retração da válvula de acessórios ≠3 1599 Solenóide da posição puxar a lâmina do ventilador do motor 1600 Solenóide de posição empurrar a lâmina do ventilador do motor 34
Códigos de Falhas 1601 Sensor de velocidade ≠2 do ventilador de arrefecimento do motor 1602 Sensor de temperatura do óleo de comando do ventilador de arrefecimento do motor 1603 Módulo de controle da máquina 1604 Módulo de controle de engate traseiro 1605 Solenóide de suprimento do ARC dianteiro 1606 Solenóide de suprimento do ARC traseiro 1607 Solenóide de controle do ARC dianteiro 1608 Solenóide de controle do ARC traseiro 1609 Sensor de pressão sensível à carga da válvula tipo F2 1610 Solenóide ≠2 do freio de estacionamento 1611 Sensor de pressão da haste do cilindro da ferramenta tipo F2 1612 Interruptor de pressão AB4 do acumulador de óleo do freio 1613 Interruptor de pressão traseiro do pedal dos acessórios 1614 Interruptor de pressão dianteiro do pedal dos acessórios 1615 Válvula solenóide uma via / duas vias 1616 Solenóide alta pressão do estabilizador 1617 Sensor do eixo oscilante 1618 Sensor do ângulo da Swash Plate da bomba principal 1619 Interruptor de pressão da bomba principal 1620 Interruptor de fluxo de óleo da direção 1621 Solenóide da válvula do gerador 1622 Trava eletromagnética do pedal de deslocamento 1623 Luzes de freio 1624 Solenóide de habilitação do deslocamento 1625 Interruptor de pressão do deslocamento avante 1626 Interruptor de pressão reverso 1627 Relé da bomba de combustível 1628 Interruptor de posição de encosto do braço 1629 Solenóide de pressão Power Shift da bomba principal 1630 Solenóide de pressão Power Shift da bomba de giro 1631 Solenóide de suprimento de ar do freio 1632 Módulo Back Up de controle do motor 1633 Bomba hidráulica de inclinação 35

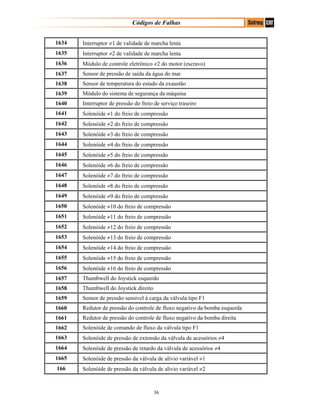

Códigos de Falhas 1634 Interruptor ≠1 de validade de marcha lenta 1635 Interruptor ≠2 de validade de marcha lenta 1636 Módulo de controle eletrônico ≠2 do motor (escravo) 1637 Sensor de pressão de saída da água do mar 1638 Sensor de temperatura do estado da exaustão 1639 Módulo do sistema de segurança da máquina 1640 Interruptor de pressão do freio de serviço traseiro 1641 Solenóide ≠1 do freio de compressão 1642 Solenóide ≠2 do freio de compressão 1643 Solenóide ≠3 do freio de compressão 1644 Solenóide ≠4 do freio de compressão 1645 Solenóide ≠5 do freio de compressão 1646 Solenóide ≠6 do freio de compressão 1647 Solenóide ≠7 do freio de compressão 1648 Solenóide ≠8 do freio de compressão 1649 Solenóide ≠9 do freio de compressão 1650 Solenóide ≠10 do freio de compressão 1651 Solenóide ≠11 do freio de compressão 1652 Solenóide ≠12 do freio de compressão 1653 Solenóide ≠13 do freio de compressão 1654 Solenóide ≠14 do freio de compressão 1655 Solenóide ≠15 do freio de compressão 1656 Solenóide ≠16 do freio de compressão 1657 Thumbwell do Joystick esquerdo 1658 Thumbwell do Joystick direito 1659 Sensor de pressão sensível à carga da válvula tipo F1 1660 Redutor de pressão do controle de fluxo negativo da bomba esquerda 1661 Redutor de pressão do controle de fluxo negativo da bomba direita 1662 Solenóide de comando de fluxo da válvula tipo F1 1663 Solenóide de pressão de extensão da válvula de acessórios ≠4 1664 Solenóide de pressão de retardo da válvula de acessórios ≠4 1665 Solenóide de pressão da válvula de alivio variável ≠1 166 Solenóide de pressão da válvula de alivio variável ≠2 36

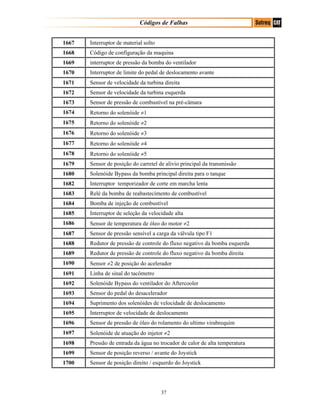

Códigos de Falhas 1667 Interruptor de material solto 1668 Código de configuração da maquina 1669 interruptor de pressão da bomba do ventilador 1670 Interruptor de limite do pedal de deslocamento avante 1671 Sensor de velocidade da turbina direita 1672 Sensor de velocidade da turbina esquerda 1673 Sensor de pressão de combustível na pré-câmara 1674 Retorno do solenóide ≠1 1675 Retorno do solenóide ≠2 1676 Retorno do solenóide ≠3 1677 Retorno do solenóide ≠4 1678 Retorno do solenóide ≠5 1679 Sensor de posição do carretel de alivio principal da transmissão 1680 Solenóide Bypass da bomba principal direita para o tanque 1682 Interruptor temporizador de corte em marcha lenta 1683 Relé da bomba de reabastecimento de combustível 1684 Bomba de injeção de combustível 1685 Interruptor de seleção da velocidade alta 1686 Sensor de temperatura de óleo do motor ≠2 1687 Sensor de pressão sensível a carga da válvula tipo F1 1688 Redutor de pressão de controle do fluxo negativo da bomba esquerda 1689 Redutor de pressão de controle do fluxo negativo da bomba direita 1690 Sensor ≠2 de posição do acelerador 1691 Linha de sinal do tacômetro 1692 Solenóide Bypass do ventilador do Aftercooler 1693 Sensor do pedal do desacelerador 1694 Suprimento dos solenóides de velocidade de deslocamento 1695 Interruptor de velocidade de deslocamento 1696 Sensor de pressão de óleo do rolamento do ultimo virabrequim 1697 Solenóide de atuação do injetor ≠2 1698 Pressão de entrada da água no trocador de calor de alta temperatura 1699 Sensor de posição reverso / avante do Joystick 1700 Sensor de posição direito / esquerdo do Joystick 37

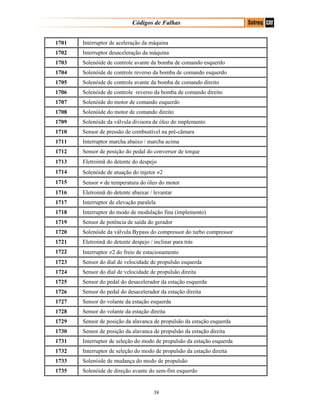

Códigos de Falhas 1701 Interruptor de aceleração da máquina 1702 Interruptor desaceleração da máquina 1703 Solenóide de controle avante da bomba de comando esquerdo 1704 Solenóide de controle reverso da bomba de comando esquerdo 1705 Solenóide de controle avante da bomba de comando direito 1706 Solenóide de controle reverso da bomba de comando direito 1707 Solenóide do motor de comando esquerdo 1708 Solenóide do motor de comando direito 1709 Solenóide da válvula divisora de óleo do implemento 1710 Sensor de pressão de combustível na pré-câmara 1711 Interruptor marcha abaixo / marcha acima 1712 Sensor de posição do pedal do conversor de torque 1713 Eletroimã do detente do despejo 1714 Solenóide de atuação do injetor ≠2 1715 Sensor ≠ de temperatura do óleo do motor 1716 Eletroimã do detente abaixar / levantar 1717 Interruptor de elevação paralela 1718 Interruptor do modo de modulação fina (implemento) 1719 Sensor de potência de saída do gerador 1720 Solenóide da válvula Bypass do compressor do turbo compressor 1721 Eletroimã do detente despejo / inclinar para trás 1722 Interruptor ≠2 do freio de estacionamento 1723 Sensor do dial de velocidade de propulsão esquerda 1724 Sensor do dial de velocidade de propulsão direita 1725 Sensor do pedal do desacelerador da estação esquerda 1726 Sensor do pedal do desacelerador da estação direita 1727 Sensor do volante da estação esquerda 1728 Sensor do volante da estação direita 1729 Sensor de posição da alavanca de propulsão da estação esquerda 1730 Sensor de posição da alavanca de propulsão da estação direita 1731 Interruptor de seleção do modo de propulsão da estação esquerda 1732 Interruptor de seleção do modo de propulsão da estação direita 1733 Solenóide de mudança do modo de propulsão 1735 Solenóide de direção avante do sem-fim esquerdo 38

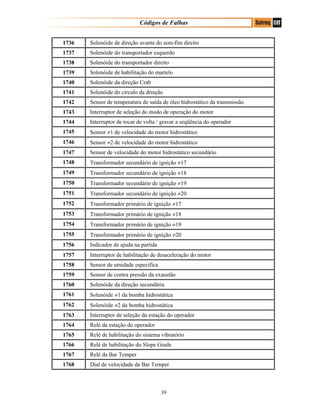

Códigos de Falhas 1736 Solenóide de direção avante do sem-fim direito 1737 Solenóide do transportador esquerdo 1738 Solenóide do transportador direito 1739 Solenóide de habilitação do martelo 1740 Solenóide da direção Crab 1741 Solenóide do circulo da direção 1742 Sensor de temperatura de saída de óleo hidrostático da transmissão 1743 Interruptor de seleção do modo de operação do motor 1744 Interruptor de tocar de volta / gravar a seqüência do operador 1745 Sensor ≠1 de velocidade do motor hidrostático 1746 Sensor ≠2 de velocidade do motor hidrostático 1747 Sensor de velocidade do motor hidrostático secundário 1748 Transformador secundário de ignição ≠17 1749 Transformador secundário de ignição ≠18 1750 Transformador secundário de ignição ≠19 1751 Transformador secundário de ignição ≠20 1752 Transformador primário de ignição ≠17 1753 Transformador primário de ignição ≠18 1754 Transformador primário de ignição ≠19 1755 Transformador primário de ignição ≠20 1756 Indicador de ajuda na partida 1757 Interruptor de habilitação de desaceleração do motor 1758 Sensor de umidade especifica 1759 Sensor de contra pressão da exaustão 1760 Solenóide da direção secundária 1761 Solenóide ≠1 da bomba hidrostática 1762 Solenóide ≠2 da bomba hidrostática 1763 Interruptor de seleção da estação do operador 1764 Relé da estação do operador 1765 Relé de habilitação do sistema vibratório 1766 Relé de habilitação do Slope Grade 1767 Relé da Bar Temper 1768 Dial de velocidade da Bar Temper 39

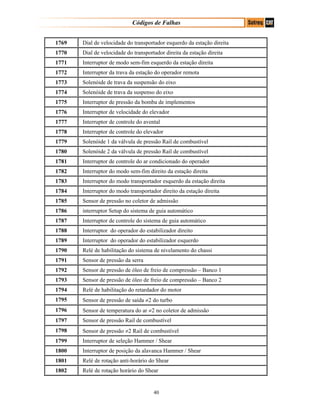

Códigos de Falhas 1769 Dial de velocidade do transportador esquerdo da estação direita 1770 Dial de velocidade do transportador direita da estação direita 1771 Interruptor de modo sem-fim esquerdo da estação direita 1772 Interruptor da trava da estação do operador remota 1773 Solenóide de trava da suspensão do eixo 1774 Solenóide de trava da suspenso do eixo 1775 Interruptor de pressão da bomba de implementos 1776 Interruptor de velocidade do elevador 1777 Interruptor de controle do avental 1778 Interruptor de controle do elevador 1779 Solenóide 1 da válvula de pressão Rail de combustível 1780 Solenóide 2 da válvula de pressão Rail de combustível 1781 Interruptor de controle do ar condicionado do operador 1782 Interruptor do modo sem-fim direito da estação direita 1783 Interruptor do modo transportador esquerdo da estação direita 1784 Interruptor do modo transportador direito da estação direita 1785 Sensor de pressão no coletor de admissão 1786 interruptor Setup do sistema de guia automático 1787 Interruptor de controle do sistema de guia automático 1788 Interruptor do operador do estabilizador direito 1789 Interruptor do operador do estabilizador esquerdo 1790 Relé de habilitação do sistema de nivelamento do chassi 1791 Sensor de pressão da serra 1792 Sensor de pressão de óleo de freio de compressão – Banco 1 1793 Sensor de pressão de óleo de freio de compressão – Banco 2 1794 Relé de habilitação do retardador do motor 1795 Sensor de pressão de saída ≠2 do turbo 1796 Sensor de temperatura do ar ≠2 no coletor de admissão 1797 Sensor de pressão Rail de combustível 1798 Sensor de pressão ≠2 Rail de combustível 1799 Interruptor de seleção Hammer / Shear 1800 Interruptor de posição da alavanca Hammer / Shear 1801 Relé de rotação anti-horário do Shear 1802 Relé de rotação horário do Shear 40

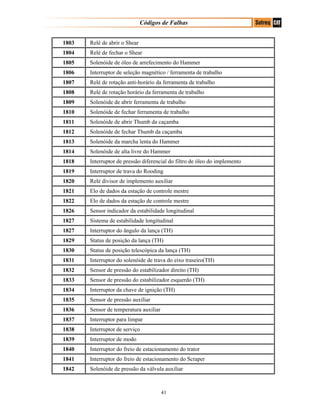

Códigos de Falhas 1803 Relé de abrir o Shear 1804 Relé de fechar o Shear 1805 Solenóide de óleo de arrefecimento do Hammer 1806 Interruptor de seleção magnético / ferramenta de trabalho 1807 Relé de rotação anti-horário da ferramenta de trabalho 1808 Relé de rotação horário da ferramenta de trabalho 1809 Solenóide de abrir ferramenta de trabalho 1810 Solenóide de fechar ferramenta de trabalho 1811 Solenóide de abrir Thumb da caçamba 1812 Solenóide de fechar Thumb da caçamba 1813 Solenóide da marcha lenta do Hammer 1814 Solenóide de alta livre do Hammer 1818 Interruptor de pressão diferencial do filtro de óleo do implemento 1819 Interruptor de trava do Rooding 1820 Relé divisor de implemento auxiliar 1821 Elo de dados da estação de controle mestre 1822 Elo de dados da estação de controle mestre 1826 Sensor indicador da estabilidade longitudinal 1827 Sistema de estabilidade longitudinal 1827 Interruptor do ângulo da lança (TH) 1829 Status de posição da lança (TH) 1830 Status de posição telescópica da lança (TH) 1831 Interruptor do solenóide de trava do eixo traseiro(TH) 1832 Sensor de pressão do estabilizador direito (TH) 1833 Sensor de pressão do estabilizador esquerdo (TH) 1834 Interruptor da chave de ignição (TH) 1835 Sensor de pressão auxiliar 1836 Sensor de temperatura auxiliar 1837 Interruptor para limpar 1838 Interruptor de serviço 1839 Interruptor de modo 1840 Interruptor do freio de estacionamento do trator 1841 Interruptor do freio de estacionamento do Scraper 1842 Solenóide de pressão da válvula auxiliar 41

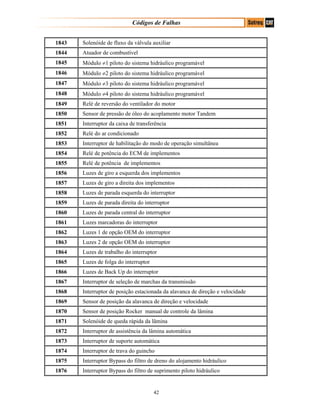

Códigos de Falhas 1843 Solenóide de fluxo da válvula auxiliar 1844 Atuador de combustível 1845 Módulo ≠1 piloto do sistema hidráulico programável 1846 Módulo ≠2 piloto do sistema hidráulico programável 1847 Módulo ≠3 piloto do sistema hidráulico programável 1848 Módulo ≠4 piloto do sistema hidráulico programável 1849 Relé de reversão do ventilador do motor 1850 Sensor de pressão de óleo do acoplamento motor Tandem 1851 Interruptor da caixa de transferência 1852 Relé do ar condicionado 1853 Interruptor de habilitação do modo de operação simultânea 1854 Relé de potência do ECM de implementos 1855 Relé de potência de implementos 1856 Luzes de giro a esquerda dos implementos 1857 Luzes de giro a direita dos implementos 1858 Luzes de parada esquerda do interruptor 1859 Luzes de parada direita do interruptor 1860 Luzes de parada central do interruptor 1861 Luzes marcadoras do interruptor 1862 Luzes 1 de opção OEM do interruptor 1863 Luzes 2 de opção OEM do interruptor 1864 Luzes de trabalho do interruptor 1865 Luzes de folga do interruptor 1866 Luzes de Back Up do interruptor 1867 Interruptor de seleção de marchas da transmissão 1868 Interruptor de posição estacionada da alavanca de direção e velocidade 1869 Sensor de posição da alavanca de direção e velocidade 1870 Sensor de posição Rocker manual de controle da lâmina 1871 Solenóide de queda rápida da lâmina 1872 Interruptor de assistência da lâmina automática 1873 Interruptor de suporte automática 1874 Interruptor de trava do guincho 1875 Interruptor Bypass do filtro de dreno do alojamento hidráulico 1876 Interruptor Bypass do filtro de suprimento piloto hidráulico 42

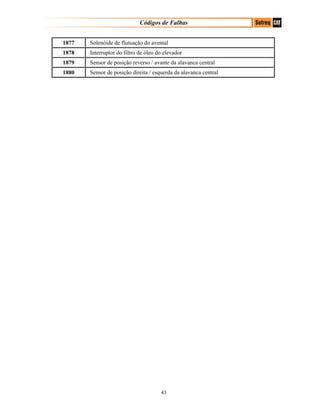

Códigos de Falhas 1877 Solenóide de flutuação do avental 1878 Interruptor do filtro de óleo do elevador 1879 Sensor de posição reverso / avante da alavanca central 1880 Sensor de posição direita / esquerda da alavanca central 43

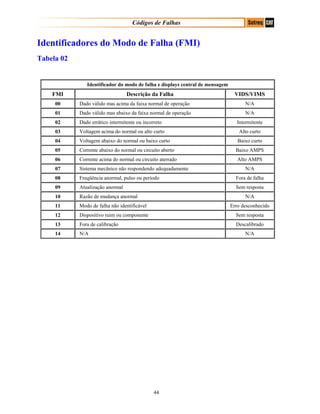

Códigos de Falhas Identificadores do Modo de Falha (FMI) Tabela 02 Identificador do modo de falha e displays central de mensagem FMI Descrição da Falha VIDS/VIMS 00 Dado válido mas acima da faixa normal de operação N/A 01 Dado válido mas abaixo da faixa normal de operação N/A 02 Dado errático intermitente ou incorreto Intermitente 03 Voltagem acima do normal ou alto curto Alto curto 04 Voltagem abaixo do normal ou baixo curto Baixo curto 05 Corrente abaixo do normal ou circuito aberto Baixo AMPS 06 Corrente acima do normal ou circuito aterrado Alto AMPS 07 Sistema mecânico não respondendo adequadamente N/A 08 Freqüência anormal, pulso ou período Fora de falha 09 Atualização anormal Sem resposta 10 Razão de mudança anormal N/A 11 Modo de falha não identificável Erro desconhecido 12 Dispositivo ruim ou componente Sem resposta 13 Fora de calibração Descalibrado 14 N/A N/A 44

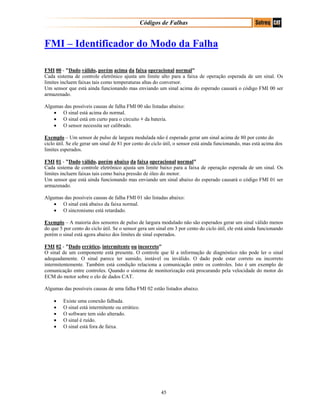

Códigos de Falhas FMI – Identificador do Modo da Falha FMI 00 - "Dado válido, porém acima da faixa operacional normal" Cada sistema de controle eletrônico ajusta um limite alto para a faixa de operação esperada de um sinal. Os limites incluem faixas tais como temperaturas altas do conversor. Um sensor que está ainda funcionando mas enviando um sinal acima do esperado causará o código FMI 00 ser armazenado. Algumas das possíveis causas de falha FMI 00 são listadas abaixo: • O sinal está acima do normal. • O sinal está em curto para o circuito + da bateria. • O sensor necessita ser calibrado. Exemplo – Um sensor de pulso de largura modulada não é esperado gerar um sinal acima de 80 por cento do ciclo útil. Se ele gerar um sinal de 81 por cento do ciclo útil, o sensor está ainda funcionando, mas está acima dos limites esperados. FMI 01 - "Dado válido, porém abaixo da faixa operacional normal" Cada sistema de controle eletrônico ajusta um limite baixo para a faixa de operação esperada de um sinal. Os limites incluem faixas tais como baixa pressão de óleo do motor. Um sensor que está ainda funcionando mas enviando um sinal abaixo do esperado causará o código FMI 01 ser armazenado. Algumas das possíveis causas de falha FMI 01 são listadas abaixo: • O sinal está abaixo da faixa normal. • O sincronismo está retardado. Exemplo – A maioria dos sensores de pulso de largura modulado não são esperados gerar um sinal válido menos do que 5 por cento do ciclo útil. Se o sensor gera um sinal em 3 por cento do ciclo útil, ele está ainda funcionando porém o sinal está agora abaixo dos limites de sinal esperados. FMI 02 - "Dado errático, intermitente ou incorreto" O sinal de um componente está presente. O controle que lê a informação de diagnóstico não pode ler o sinal adequadamente. O sinal parece ter sumido, instável ou inválido. O dado pode estar correto ou incorreto intermitentemente. Também está condição relaciona a comunicação entre os controles. Isto é um exemplo de comunicação entre controles. Quando o sistema de monitorização está procurando pela velocidade do motor do ECM do motor sobre o elo de dados CAT. Algumas das possíveis causas de uma falha FMI 02 estão listados abaixo. • Existe uma conexão falhada. • O sinal está intermitente ou errático. • O software tem sido alterado. • O sinal é ruído. • O sinal está fora de faixa. 45

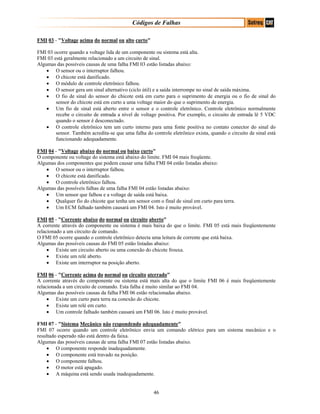

Códigos de Falhas FMI 03 - "Voltage acima do normal ou alto curto" FMI 03 ocorre quando a voltage lida de um componente ou sistema está alta. FMI 03 está geralmente relacionado a um circuito de sinal. Algumas das possíveis causas de uma falha FMI 03 estão listadas abaixo: • O sensor ou o interruptor falhou. • O chicote está danificado. • O módulo de controle eletrônico falhou. • O sensor gera um sinal alternativo (ciclo útil) e a saída interrompe no sinal de saída máxima. • O fio de sinal do sensor do chicote está em curto para o suprimento de energia ou o fio de sinal do sensor do chicote está em curto a uma voltage maior do que o suprimento de energia. • Um fio de sinal está aberto entre o sensor e o controle eletrônico. Controle eletrônico normalmente recebe o circuito de entrada a nível de voltage positiva. Por exemplo, o circuito de entrada lê 5 VDC quando o sensor é desconectado. • O controle eletrônico tem um curto interno para uma fonte positiva no contato conector do sinal do sensor. Também acredita-se que uma falha do controle eletrônico exista, quando o circuito de sinal está funcionando adequadamente. FMI 04 - "Voltage abaixo do normal ou baixo curto" O componente ou voltage do sistema está abaixo do limite. FMI 04 mais freqüente. Algumas dos componentes que podem causar uma falha FMI 04 estão listadas abaixo: • O sensor ou o interruptor falhou. • O chicote está danificado. • O controle eletrônico falhou. Algumas das possíveis falhas de uma falha FMI 04 estão listadas abaixo: • Um sensor que falhou e a voltage de saída está baixa. • Qualquer fio do chicote que tenha um sensor com o final de sinal em curto para terra. • Um ECM falhado também causará um FMI 04. Isto é muito provável. FMI 05 - "Corrente abaixo do normal ou circuito aberto" A corrente através do componente ou sistema é mais baixa do que o limite. FMI 05 está mais freqüentemente relacionado a um circuito de comando. O FMI 05 ocorre quando o controle eletrônico detecta uma leitura de corrente que está baixa. Algumas das possíveis causas do FMI 05 estão listadas abaixo: • Existe um circuito aberto ou uma conexão do chicote frouxa. • Existe um relé aberto. • Existe um interruptor na posição aberto. FMI 06 - "Corrente acima do normal ou circuito aterrado" A corrente através do componente ou sistema está mais alta do que o limite FMI 06 é mais freqüentemente relacionada a um circuito de comando. Esta falha é muito similar ao FMI 04. Algumas das possíveis causas da falha FMI 06 estão relacionadas abaixo. • Existe um curto para terra na conexão do chicote. • Existe um relé em curto. • Um controle falhado também causará um FMI 06. Isto é muito provável. FMI 07 - "Sistema Mecânico não respondendo adequadamente" FMI 07 ocorre quando um controle eletrônico envia um comando elétrico para um sistema mecânico e o resultado esperado não está dentro da faixa. Algumas das possíveis causas de uma falha FMI 07 estão listadas abaixo. • O componente responde inadequadamente. • O componente está travado na posição. • O componente falhou. • O motor está apagado. • A máquina está sendo usada inadequadamente. 46
Códigos de Falhas Exemplo - FMI 07 ocorre quando o ECM da transmissão (EPTC II) está mudando marcha lentamente como um resultado de uma válvula solenóide emperrada. FMI 08 - "Freqüência anormal, largura do pulso ou período" FMI 08 ocorre quando a freqüência do sinal ou a largura do pulso não está dentro da faixa que é esperada. FMI 08 pode também relacionar a um sensor falhado. Nota: O período é o tempo em segundo para um ciclo na freqüência específica. Algumas das possíveis causas de uma falha FMI 08 estão listadas abaixo: • As conexões dos chicotes estão intermitentes ou pobres. • O motor está rateando. • O sinal é um ruído devido interferências próximas. • Existem dispositivos mecânicos frouxos. FMI 09 - "Atualização anormal" FMI 09 corta a comunicação entre os controles eletrônicos e a data link. FMI 09 ocorre quando um controle eletrônico não está apto a receber informação de outro controle eletrônico e quando ele espera receber a informação. Algumas das possíveis causas de uma falha FMI 09 estão listadas abaixo: • O módulo de controle não está comunicando com o data link corretamente. • A razão de transmissão de dados está anormal. • O data link falhou. • Existe uma incompatibilidade do software. FMI 10 - "Relação de mudança anormal" FMI 10 relaciona a um sinal que altera muito rápido. A relação de mudança está fora do limite esperado. FMI 11 - "Modo de falha não identificado" FMI 11 ocorre quando o controle eletrônico identifica mais do que um FMI como sendo responsável por um único problema. Algumas das possíveis causas de uma falha FMI 11 estão listadas abaixo: • Existe uma falha mecânica. • Existe danos a circuitos múltiplos. FMI 12 - "Dispositivo ou componente ruim" FMI 12 descreve a seguinte condição: Um controle eletrônico envia um sinal a um outro módulo eletrônico através do data link. O controle eletrônico espera uma resposta mas ele recebe uma resposta incorreta ou não a recebe. FMI 12 também descreve a seguinte condição: Um módulo eletrônico é esperado enviar dados periodicamente mas ele não os envia. Algumas das possíveis causas de uma falha FMI 12 estão listadas abaixo: • Existe uma falha do controle eletrônico. • Existe uma falha no data link. • Existem um ou mais controles com softwares incompatíveis. 47
Códigos de Falhas FMI 13 - "Fora de calibração" Algumas das possíveis causas de uma falha FMI 13 estão listadas abaixo: • Calibração é requerida. • O data está fora de faixa. FMI 14, 15, e 20 – Estes códigos não estão ativos. FMI 16 - "Parâmetro Não Disponível" O controle não suporta o parâmetro solicitado. FMI 17 - "Módulo Não Respondendo" O controle não responde ao solicitado para dados. FMI 18 - "Falha de Suprimento do Sensor" O suprimento de energia do sensor no controle falhou. FMI 19 - "Condição Não Encontrada" As condições que foram definidas pelo software não foram encontradas.. 48

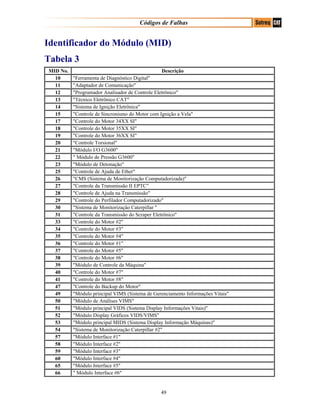

Códigos de Falhas Identificador do Módulo (MID) Tabela 3 MID No. Descrição 10 "Ferramenta de Diagnóstico Digital" 11 "Adaptador de Comunicação" 12 "Programador Analisador de Controle Eletrônico" 13 "Técnico Eletrônico CAT" 14 "Sistema de Ignição Eletrônica" 15 "Controle de Sincronismo do Motor com Ignição a Vela" 17 "Controle do Motor 34XX SI" 18 "Controle do Motor 35XX SI" 19 "Controle do Motor 36XX SI" 20 "Controle Torsional" 21 "Módulo I/O G3600" 22 " Módulo de Pressão G3600" 23 "Módulo de Detonação" 25 "Controle de Ajuda de Ether" 26 "CMS (Sistema de Monitorização Computadorizada)" 27 "Controle da Transmissão II EPTC” 28 "Controle de Ajuda na Transmissão" 29 "Controle do Perfilador Computadorizado" 30 "Sistema de Monitorização Caterpillar " 31 "Controle da Transmissão do Scraper Eletrônico" 33 "Controle do Motor #2" 34 "Controle do Motor #3" 35 "Controle do Motor #4" 36 "Controle do Motor #1" 37 "Controle do Motor #5" 38 "Controle do Motor #6" 39 "Módulo de Controle da Máquina" 40 "Controle do Motor #7" 41 "Controle do Motor #8" 47 "Controle do Backup do Motor" 49 "Módulo principal VIMS (Sistema de Gerenciamento Informações Vitais" 50 "Módulo de Análises VIMS" 51 "Módulo principal VIDS (Sistema Display Informações Vitais)" 52 "Módulo Display Gráficos VIDS/VIMS" 53 "Módulo principal MIDS (Sistema Display Informação Máquinas)" 54 "Sistema de Monitorização Caterpillar #2" 57 "Módulo Interface #1" 58 "Módulo Interface #2" 59 "Módulo Interface #3" 60 "Módulo Interface #4" 65 "Módulo Interface #5" 66 " Módulo Interface #6" 49

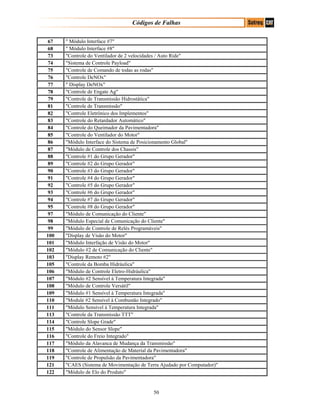

Códigos de Falhas 67 " Módulo Interface #7" 68 " Módulo Interface #8" 73 "Controle do Ventilador de 2 velocidades / Auto Ride" 74 "Sistema de Controle Payload" 75 "Controle de Comando de todas as rodas" 76 "Controle DeNOx" 77 " Display DeNOx" 78 "Controle de Engate Ag" 79 "Controle de Transmissão Hidrostática" 81 "Controle de Transmissão" 82 "Controle Eletrônico dos Implementos" 83 "Controle do Retardador Automático" 84 "Controle do Queimador da Pavimentadora" 85 "Controle do Ventilador do Motor" 86 "Módulo Interface do Sistema de Posicionamento Global" 87 "Módulo de Controle dos Chassis" 88 "Controle #1 do Grupo Gerador" 89 "Controle #2 do Grupo Gerador" 90 "Controle #3 do Grupo Gerador" 91 "Controle #4 do Grupo Gerador" 92 "Controle #5 do Grupo Gerador" 93 "Controle #6 do Grupo Gerador" 94 "Controle #7 do Grupo Gerador" 95 "Controle #8 do Grupo Gerador" 97 "Módulo de Comunicação do Cliente" 98 "Módulo Especial de Comunicação do Cliente" 99 "Módulo de Controle de Relés Programáveis" 100 "Display de Visão do Motor" 101 "Módulo Interfação de Visão do Motor" 102 "Módulo #2 de Comunicação do Cliente" 103 "Display Remoto #2" 105 "Controle da Bomba Hidráulica" 106 "Módulo de Controle Eletro-Hidráulica" 107 "Módulo #2 Sensível à Temperatura Integrada" 108 "Módulo de Controle Versátil" 109 "Módulo #1 Sensível à Temperatura Integrada" 110 "Module #2 Sensível à Combustão Integrado" 111 "Módulo Sensível à Temperatura Integrada" 113 "Controle da Transmissão TTT" 114 "Controle Slope Grade" 115 "Módulo do Sensor Slope" 116 "Controle do Freio Integrado" 117 "Módulo da Alavanca de Mudança da Transmissão" 118 "Controle de Alimentação de Material da Pavimentadora" 119 "Controle de Propulsão da Pavimentadora" 121 "CAES (Sistema de Movimentação de Terra Ajudado por Computador)" 122 "Módulo de Elo do Produto" 50

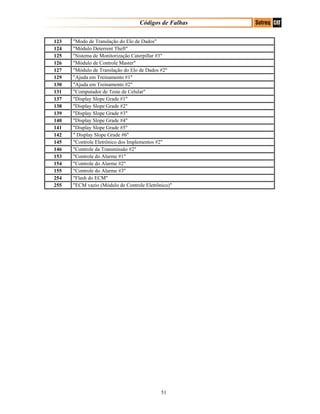

Códigos de Falhas 123 "Modo de Translação do Elo de Dados" 124 "Módulo Deterrent Theft" 125 "Sistema de Monitorização Caterpillar #3" 126 "Módulo de Controle Master" 127 "Módulo de Translação do Elo de Dados #2" 129 "Ajuda em Treinamento #1" 130 "Ajuda em Treinamento #2" 131 "Computador de Teste de Celular" 137 "Display Slope Grade #1" 138 "Display Slope Grade #2" 139 "Display Slope Grade #3" 140 "Display Slope Grade #4" 141 "Display Slope Grade #5" 142 " Display Slope Grade #6" 145 "Controle Eletrônico dos Implementos #2" 146 "Controle da Transmissão #2" 153 "Controle do Alarme #1" 154 "Controle do Alarme #2" 155 "Controle do Alarme #3" 254 "Flash do ECM" 255 "ECM vazio (Módulo de Controle Eletrônico)" 51

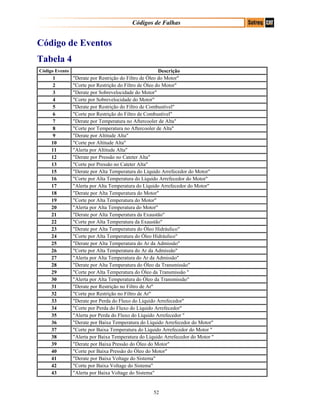

Códigos de Falhas Código de Eventos Tabela 4 Código Evento Descrição 1 "Derate por Restrição do Filtro de Óleo do Motor" 2 "Corte por Restrição do Filtro de Óleo do Motor" 3 "Derate por Sobrevelocidade do Motor" 4 "Corte por Sobrevelocidade do Motor" 5 "Derate por Restrição do Filtro de Combustível" 6 "Corte por Restrição do Filtro de Combustível" 7 "Derate por Temperatura no Aftercooler de Alta" 8 "Corte por Temperatura no Aftercooler de Alta" 9 "Derate por Altitude Alta" 10 "Corte por Altitude Alta" 11 "Alerta por Altitude Alta" 12 "Derate por Pressão no Cateter Alta" 13 "Corte por Pressão no Cateter Alta" 15 "Derate por Alta Temperatura do Líquido Arrefecedor do Motor" 16 "Corte por Alta Temperatura do Líquido Arrefecedor do Motor" 17 "Alerta por Alta Temperatura do Líquido Arrefecedor do Motor" 18 "Derate por Alta Temperatura do Motor" 19 "Corte por Alta Temperatura do Motor" 20 "Alerta por Alta Temperatura do Motor" 21 "Derate por Alta Temperatura da Exaustão" 22 "Corte por Alta Temperatura da Exaustão" 23 "Derate por Alta Temperatura do Óleo Hidráulico" 24 "Corte por Alta Temperatura do Óleo Hidráulico" 25 "Derate por Alta Temperatura do Ar da Admissão" 26 "Corte por Alta Temperatura do Ar da Admissão" 27 "Alerta por Alta Temperatura do Ar da Admissão" 28 "Derate por Alta Temperatura do Óleo da Transmissão" 29 "Corte por Alta Temperatura do Óleo da Transmissão " 30 "Alerta por Alta Temperatura do Óleo da Transmissão" 31 "Derate por Restrição no Filtro de Ar" 32 "Corte por Restrição no Filtro de Ar" 33 "Derate por Perda do Fluxo do Líquido Arrefecedor" 34 "Corte por Perda do Fluxo do Líquido Arrefecedor" 35 "Alerta por Perda do Fluxo do Líquido Arrefecedor " 36 "Derate por Baixa Temperatura do Líquido Arrefecedor do Motor" 37 "Corte por Baixa Temperatura do Líquido Arrefecedor do Motor " 38 "Alerta por Baixa Temperatura do Líquido Arrefecedor do Motor " 39 "Derate por Baixa Pressão do Óleo do Motor" 40 "Corte por Baixa Pressão do Óleo do Motor" 41 "Derate por Baixa Voltage do Sistema" 42 "Corte por Baixa Voltage do Sistema" 43 "Alerta por Baixa Voltage do Sistema" 52

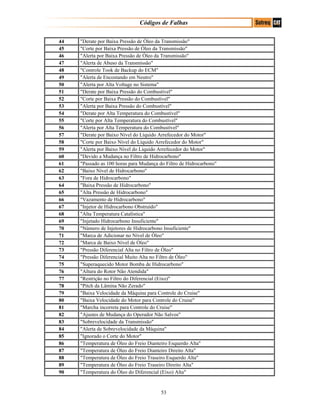

Códigos de Falhas 44 "Derate por Baixa Pressão de Óleo da Transmissão" 45 "Corte por Baixa Pressão de Óleo da Transmissão" 46 "Alerta por Baixa Pressão de Óleo da Transmissão" 47 "Alerta de Abuso da Transmissão" 48 "Controle Took de Backup do ECM" 49 "Alerta de Encostando em Neutro" 50 "Alerta por Alta Voltage no Sistema" 51 "Derate por Baixa Pressão do Combustível" 52 "Corte por Baixa Pressão do Combustível" 53 "Alerta por Baixa Pressão do Combustível" 54 "Derate por Alta Temperatura do Combustível" 55 "Corte por Alta Temperatura do Combustível" 56 "Alerta por Alta Temperatura do Combustível" 57 "Derate por Baixo Nível do Líquido Arrefecedor do Motor" 58 "Corte por Baixo Nível do Líquido Arrefecedor do Motor" 59 "Alerta por Baixo Nível do Líquido Arrefecedor do Motor" 60 "Devido a Mudança no Filtro de Hidrocarbono" 61 "Passado as 100 horas para Mudança do Filtro de Hidrocarbono" 62 "Baixo Nível de Hidrocarbono" 63 "Fora de Hidrocarbono" 64 "Baixa Pressão de Hidrocarbono" 65 "Alta Pressão de Hidrocarbono" 66 "Vazamento de Hidrocarbono" 67 "Injetor de Hidrocarbono Obstruído" 68 "Alta Temperatura Catalística" 69 "Injetado Hidrocarbono Insuficiente" 70 "Número de Injetores de Hidrocarbono Insuficiente" 71 "Marca de Adicionar no Nível de Óleo" 72 "Marca de Baixo Nível de Óleo" 73 "Pressão Diferencial Alta no Filtro de Óleo" 74 "Pressão Diferencial Muito Alta no Filtro de Óleo" 75 "Superaquecido Motor Bomba de Hidrocarbono" 76 "Altura do Rotor Não Atendida" 77 "Restrição no Filtro do Diferencial (Eixo)" 78 "Pitch da Lâmina Não Zerado" 79 "Baixa Velocidade da Máquina para Controle do Cruise" 80 "Baixa Velocidade do Motor para Controle do Cruise" 81 "Marcha incorreta para Controle do Cruise" 82 "Ajustes de Mudança do Operador Não Salvos" 83 "Sobrevelocidade da Transmissão" 84 "Alerta de Sobrevelocidade da Máquina" 85 "Ignorado o Corte do Motor" 86 "Temperatura de Óleo do Freio Dianteiro Esquerdo Alta" 87 "Temperatura de Óleo do Freio Dianteiro Direito Alta" 88 "Temperatura de Óleo do Freio Traseiro Esquerdo Alta" 89 "Temperatura de Óleo do Freio Traseiro Direito Alta" 90 "Temperatura do Óleo do Diferencial (Eixo) Alta" 53

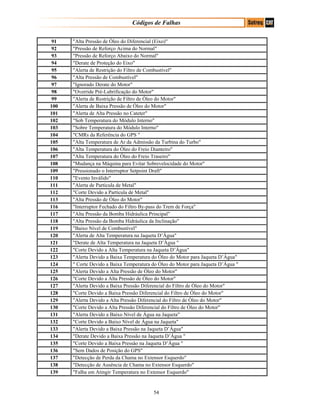

Códigos de Falhas 91 "Alta Pressão de Óleo do Diferencial (Eixo)" 92 "Pressão de Reforço Acima do Normal" 93 "Pressão de Reforço Abaixo do Normal" 94 "Derate de Proteção do Eixo" 95 "Alerta de Restrição do Filtro de Combustível" 96 "Alta Pressão de Combustível" 97 "Ignorado Derate do Motor" 98 "Override Pré-Lubrificação do Motor" 99 "Alerta de Restrição de Filtro de Óleo do Motor" 100 "Alerta de Baixa Pressão de Óleo do Motor" 101 "Alerta de Alta Pressão no Cateter" 102 "Sob Temperatura do Módulo Interno" 103 "Sobre Temperatura do Módulo Interno" 104 "CMRs da Referência do GPS " 105 "Alta Temperatura de Ar da Admissão da Turbina do Turbo" 106 "Alta Temperatura do Óleo do Freio Dianteiro" 107 "Alta Temperatura do Óleo do Freio Traseiro" 108 "Mudança na Máquina para Evitar Sobrevelocidade do Motor" 109 "Pressionado o Interruptor Setpoint Draft" 110 "Evento Inválido" 111 "Alerta de Partícula de Metal" 112 "Corte Devido a Partícula de Metal" 113 "Alta Pressão de Óleo do Motor" 116 "Interruptor Fechado do Filtro By-pass do Trem de Força" 117 "Alta Pressão da Bomba Hidráulica Principal" 118 "Alta Pressão da Bomba Hidráulica da Inclinação" 119 "Baixo Nível de Combustível" 120 "Alerta de Alta Temperatura na Jaqueta D’Água" 121 "Derate de Alta Temperatura na Jaqueta D’Água " 122 "Corte Devido a Alta Temperatura na Jaqueta D’Água" 123 "Alerta Devido a Baixa Temperatura do Óleo do Motor para Jaqueta D’Água" 124 " Corte Devido a Baixa Temperatura do Óleo do Motor para Jaqueta D’Água " 125 "Alerta Devido a Alta Pressão de Óleo do Motor" 126 "Corte Devido a Alta Pressão de Óleo do Motor" 127 "Alerta Devido a Baixa Pressão Diferencial do Filtro de Óleo do Motor" 128 "Corte Devido a Baixa Pressão Diferencial do Filtro de Óleo do Motor" 129 "Alerta Devido a Alta Pressão Diferencial do Filtro de Óleo do Motor" 130 "Corte Devido a Alta Pressão Diferencial do Filtro de Óleo do Motor" 131 "Alerta Devido a Baixo Nível de Água na Jaqueta" 132 "Corte Devido a Baixo Nível de Água na Jaqueta" 133 "Alerta Devido a Baixa Pressão na Jaqueta D’Água" 134 "Derate Devido a Baixa Pressão na Jaqueta D’Água " 135 "Corte Devido a Baixa Pressão na Jaqueta D’Água " 136 "Sem Dados de Posição do GPS" 137 "Detecção de Perda da Chama no Extensor Esquerdo" 138 "Detecção de Ausência de Chama no Extensor Esquerdo" 139 "Falha em Atingir Temperatura no Extensor Esquerdo" 54

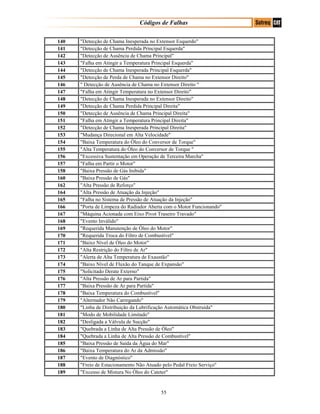

Códigos de Falhas 140 "Detecção de Chama Inesperada no Extensor Esquerdo" 141 "Detecção de Chama Perdida Principal Esquerda" 142 "Detecção de Ausência de Chama Principal" 143 "Falha em Atingir a Temperatura Principal Esquerda" 144 "Detecção de Chama Inesperada Principal Esquerda" 145 "Detecção de Perda de Chama no Extensor Direito" 146 " Detecção de Ausência de Chama no Extensor Direito " 147 "Falha em Atingir Temperatura no Extensor Direito" 148 "Detecção de Chama Inesperada no Extensor Direito" 149 "Detecção de Chama Perdida Principal Direita" 150 "Detecção de Ausência de Chama Principal Direita" 151 "Falha em Atingir a Temperatura Principal Direita" 152 "Detecção de Chama Inesperada Principal Direita" 153 "Mudança Direcional em Alta Velocidade" 154 "Baixa Temperatura do Óleo do Conversor de Torque" 155 "Alta Temperatura do Óleo do Conversor de Torque " 156 "Excessiva Sustentação em Operação de Terceira Marcha" 157 "Falha em Partir o Motor" 158 "Baixa Pressão de Gás Inibida" 160 "Baixa Pressão de Gás" 162 "Alta Pressão de Reforço" 164 "Alta Pressão de Atuação da Injeção" 165 "Falha no Sistema de Pressão de Atuação da Injeção" 166 "Porta de Limpeza do Radiador Aberta com o Motor Funcionando" 167 "Máquina Acionada com Eixo Pivot Traseiro Travado" 168 "Evento Inválido" 169 "Requerida Manutenção de Óleo do Motor" 170 "Requerida Troca do Filtro de Combustível" 171 "Baixo Nível de Óleo do Motor" 172 "Alta Restrição do Filtro de Ar" 173 "Alerta de Alta Temperatura de Exaustão" 174 "Baixo Nível de Fluxão do Tanque de Expansão" 175 "Solicitado Derate Externo" 176 "Alta Pressão de Ar para Partida" 177 "Baixa Pressão de Ar para Partida" 178 "Baixa Temperatura do Combustível" 179 "Alternador Não Carregando" 180 "Linha de Distribuição da Lubrificação Automática Obstruída" 181 "Modo de Mobilidade Limitado" 182 "Desligada a Válvula de Sucção" 183 "Quebrada a Linha de Alta Pressão de Óleo" 184 "Quebrada a Linha de Alta Pressão de Combustível" 185 "Baixa Pressão de Saída da Água do Mar" 186 "Baixa Temperatura do Ar da Admissão" 187 "Evento de Diagnóstico" 188 "Freio de Estacionamento Não Atuado pelo Pedal Freio Serviço" 189 "Excesso de Mistura No Óleo do Cateter" 55

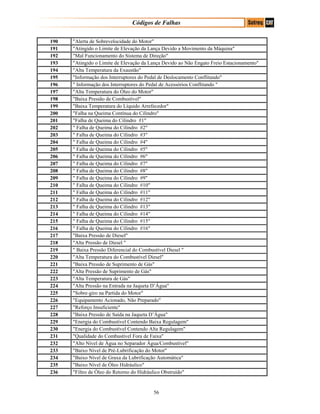

Códigos de Falhas 190 "Alerta de Sobrevelocidade do Motor" 191 "Atingido o Limite de Elevação da Lança Devido a Movimento da Máquina" 192 "Mal Funcionamento do Sistema de Direção" 193 "Atingido o Limite de Elevação da Lança Devido ao Não Engato Freio Estacionamento" 194 "Alta Temperatura da Exaustão" 195 "Informação dos Interruptores do Pedal de Deslocamento Conflitando" 196 " Informação dos Interruptores do Pedal de Acessórios Conflitando " 197 "Alta Temperatura do Óleo do Motor" 198 "Baixa Pressão de Combustível" 199 "Baixa Temperatura do Líquido Arrefecedor" 200 "Falha na Queima Contínua do Cilindro" 201 "Falha de Queima do Cilindro #1" 202 " Falha de Queima do Cilindro #2" 203 " Falha de Queima do Cilindro #3" 204 " Falha de Queima do Cilindro #4" 205 " Falha de Queima do Cilindro #5" 206 " Falha de Queima do Cilindro #6" 207 " Falha de Queima do Cilindro #7" 208 " Falha de Queima do Cilindro #8" 209 " Falha de Queima do Cilindro #9" 210 " Falha de Queima do Cilindro #10" 211 " Falha de Queima do Cilindro #11" 212 " Falha de Queima do Cilindro #12" 213 " Falha de Queima do Cilindro #13" 214 " Falha de Queima do Cilindro #14" 215 " Falha de Queima do Cilindro #15" 216 " Falha de Queima do Cilindro #16" 217 "Baixa Pressão de Diesel" 218 "Alta Pressão de Diesel " 219 " Baixa Pressão Diferencial do Combustível Diesel " 220 "Alta Temperatura do Combustível Diesel" 221 "Baixa Pressão de Suprimento de Gás" 222 "Alta Pressão de Suprimento de Gás" 223 "Alta Temperatura de Gás" 224 "Alta Pressão na Entrada na Jaqueta D’Água" 225 "Sobre-giro na Partida do Motor" 226 "Equipamento Acionado, Não Preparado" 227 "Reforço Insuficiente" 228 "Baixa Pressão de Saída na Jaqueta D’Água" 229 "Energia do Combustível Contendo Baixa Regulagem" 230 "Energia do Combustível Contendo Alta Regulagem" 231 "Qualidade do Combustível Fora de Faixa" 232 "Alto Nível de Água no Separador Água/Combustível" 233 "Baixo Nível de Pré-Lubrificação do Motor" 234 "Baixo Nível de Graxa da Lubrificação Automática" 235 "Baixo Nível de Óleo Hidráulico" 236 "Filtro de Óleo do Retorno do Hidráulico Obstruído" 56

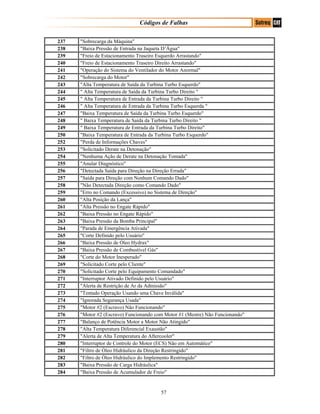

Códigos de Falhas 237 "Sobrecarga da Máquina" 238 "Baixa Pressão de Entrada na Jaqueta D’Água" 239 "Freio de Estacionamento Traseiro Esquerdo Arrastando" 240 "Freio de Estacionamento Traseiro Direito Arrastando" 241 "Operação do Sistema do Ventilador do Motor Anormal" 242 "Sobrecarga do Motor" 243 "Alta Temperatura de Saída da Turbina Turbo Esquerdo" 244 " Alta Temperatura de Saída da Turbina Turbo Direito " 245 " Alta Temperatura de Entrada da Turbina Turbo Direito " 246 " Alta Temperatura de Entrada da Turbina Turbo Esquerda " 247 "Baixa Temperatura de Saída da Turbina Turbo Esquerdo" 248 " Baixa Temperatura de Saída da Turbina Turbo Direito " 249 " Baixa Temperatura de Entrada da Turbina Turbo Direito" 250 "Baixa Temperatura de Entrada da Turbina Turbo Esquerdo" 252 "Perda de Informações Chaves" 253 "Solicitado Derate na Detonação" 254 "Nenhuma Ação de Derate na Detonação Tomada" 255 "Anular Diagnóstico" 256 "Detectada Saída para Direção na Direção Errada" 257 "Saída para Direção com Nenhum Comando Dado" 258 "Não Detectada Direção como Comando Dado" 259 "Erro no Comando (Excessivo) no Sistema de Direção" 260 "Alta Posição da Lança" 261 "Alta Pressão no Engate Rápido" 262 "Baixa Pressão no Engate Rápido" 263 "Baixa Pressão da Bomba Principal" 264 "Parada de Emergência Ativada" 265 "Corte Definido pelo Usuário" 266 "Baixa Pressão de Óleo Hydrax" 267 "Baixa Pressão de Combustível Gás" 268 "Corte do Motor Inesperado" 269 "Solicitado Corte pelo Cliente" 270 "Solicitado Corte pelo Equipamento Comandado" 271 "Interruptor Ativado Definido pelo Usuário" 272 "Alerta de Restrição de Ar da Admissão" 273 "Tentado Operação Usando uma Chave Inválida" 274 "Ignorada Segurança Usada" 275 "Motor #2 (Escravo) Não Funcionando" 276 "Motor #2 (Escravo) Funcionando com Motor #1 (Mestre) Não Funcionando" 277 "Balanço de Potência Motor a Motor Não Atingido" 278 "Alta Temperatura Diferencial Exaustão" 279 "Alerta de Alta Temperatura do Aftercooler" 280 "Interruptor de Controle do Motor (ECS) Não em Automático" 281 "Filtro de Óleo Hidráulico da Direção Restringido" 282 "Filtro de Óleo Hidráulico do Implemento Restringido" 283 "Baixa Pressão de Carga Hidráulica" 284 "Baixa Pressão de Acumulador de Freio" 57

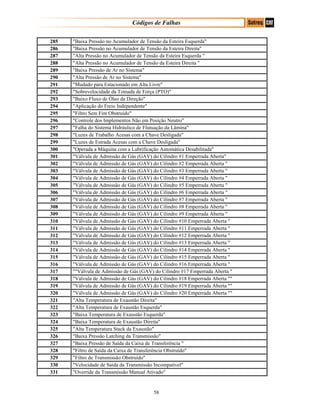

Códigos de Falhas 285 "Baixa Pressão no Acumulador de Tensão da Esteira Esquerda" 286 "Baixa Pressão no Acumulador de Tensão da Esteira Direita" 287 "Alta Pressão no Acumulador de Tensão da Esteira Esquerda " 288 "Alta Pressão no Acumulador de Tensão da Esteira Direita " 289 "Baixa Pressão de Ar no Sistema" 290 "Alta Pressão de Ar no Sistema" 291 "Mudado para Estacionado em Alta Livre" 292 "Sobrevelocidade da Tomada de Força (PTO)" 293 "Baixo Fluxo de Óleo da Direção" 294 "Aplicação do Freio Independente" 295 "Filtro Sem Fim Obstruído" 296 "Controle dos Implementos Não em Posição Neutro" 297 "Falha do Sistema Hidráulico de Flutuação da Lâmina" 298 "Luzes de Trabalho Acesas com a Chave Desligada" 299 "Luzes de Estrada Acesas com a Chave Desligada" 300 "Operada a Máquina com a Lubrificação Automática Desabilitada" 301 "Válvula de Admissão de Gás (GAV) do Cilindro #1 Emperrada Aberta" 302 "Válvula de Admissão de Gás (GAV) do Cilindro #2 Emperrada Aberta " 303 "Válvula de Admissão de Gás (GAV) do Cilindro #3 Emperrada Aberta " 304 "Válvula de Admissão de Gás (GAV) do Cilindro #4 Emperrada Aberta " 305 "Válvula de Admissão de Gás (GAV) do Cilindro #5 Emperrada Aberta " 306 "Válvula de Admissão de Gás (GAV) do Cilindro #6 Emperrada Aberta " 307 "Válvula de Admissão de Gás (GAV) do Cilindro #7 Emperrada Aberta " 308 "Válvula de Admissão de Gás (GAV) do Cilindro #8 Emperrada Aberta " 309 "Válvula de Admissão de Gás (GAV) do Cilindro #9 Emperrada Aberta " 310 "Válvula de Admissão de Gás (GAV) do Cilindro #10 Emperrada Aberta " 311 "Válvula de Admissão de Gás (GAV) do Cilindro #11 Emperrada Aberta " 312 "Válvula de Admissão de Gás (GAV) do Cilindro #12 Emperrada Aberta " 313 "Válvula de Admissão de Gás (GAV) do Cilindro #13 Emperrada Aberta " 314 "Válvula de Admissão de Gás (GAV) do Cilindro #14 Emperrada Aberta " 315 "Válvula de Admissão de Gás (GAV) do Cilindro #15 Emperrada Aberta " 316 "Válvula de Admissão de Gás (GAV) do Cilindro #16 Emperrada Aberta " 317 ""Válvula de Admissão de Gás (GAV) do Cilindro #17 Emperrada Aberta " 318 "Válvula de Admissão de Gás (GAV) do Cilindro #18 Emperrada Aberta "" 319 "Válvula de Admissão de Gás (GAV) do Cilindro #19 Emperrada Aberta "" 320 "Válvula de Admissão de Gás (GAV) do Cilindro #20 Emperrada Aberta "" 321 "Alta Temperatura de Exaustão Direita" 322 "Alta Temperatura de Exaustão Esquerda" 323 "Baixa Temperatura de Exaustão Esquerda" 324 "Baixa Temperatura de Exaustão Direita" 325 "Alta Temperatura Stack da Exaustão" 326 "Baixa Pressão Latching da Transmissão" 327 "Baixa Pressão de Saída da Caixa de Transferência " 328 "Filtro de Saída da Caixa de Transferência Obstruído" 329 "Filtro de Transmissão Obstruído" 330 "Velocidade de Saída da Transmissão Incompatível" 331 "Override da Transmissão Manual Ativado" 58

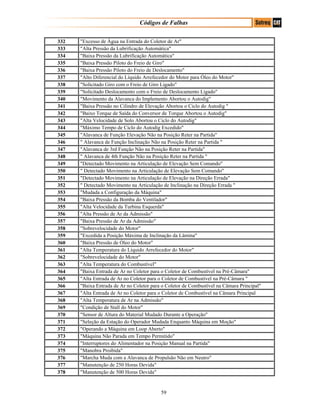

Códigos de Falhas 332 "Excesso de Água na Entrada do Coletor de Ar" 333 "Alta Pressão da Lubrificação Automática" 334 "Baixa Pressão da Lubrificação Automática" 335 "Baixa Pressão Piloto do Freio de Giro" 336 "Baixa Pressão Piloto do Freio de Deslocamento" 337 "Alto Diferencial do Líquido Arrefecedor do Motor para Óleo do Motor" 338 "Solicitado Giro com o Freio de Giro Ligado" 339 "Solicitado Deslocamento com o Freio de Deslocamento Ligado" 340 "Movimento da Alavanca do Implemento Abortou o Autodig" 341 "Baixa Pressão no Cilindro de Elevação Abortou o Ciclo do Autodig " 342 "Baixo Torque de Saída do Conversor de Torque Abortou o Autodig" 343 "Alta Velocidade de Solo Abortou o Ciclo do Autodig" 344 "Máximo Tempo de Ciclo do Autodig Excedido" 345 "Alavanca de Função Elevação Não na Posição Reter na Partida" 346 " Alavanca de Função Inclinação Não na Posição Reter na Partida " 347 "Alavanca de 3rd Função Não na Posição Reter na Partida" 348 " Alavanca de 4th Função Não na Posição Reter na Partida " 349 "Detectado Movimento na Articulação de Elevação Sem Comando" 350 " Detectado Movimento na Articulação de Elevação Sem Comando" 351 "Detectado Movimento na Articulação de Elevação na Direção Errada" 352 " Detectado Movimento na Articulação de Inclinação na Direção Errada " 353 "Mudada a Configuração da Máquina" 354 "Baixa Pressão da Bomba do Ventilador" 355 "Alta Velocidade da Turbina Esquerda" 356 "Alta Pressão de Ar da Admissão" 357 "Baixa Pressão de Ar da Admissão" 358 "Sobrevelocidade do Motor" 359 "Excedida a Posição Máxima de Inclinação da Lâmina" 360 "Baixa Pressão de Óleo do Motor" 361 "Alta Temperatura do Líquido Arrefecedor do Motor" 362 "Sobrevelocidade do Motor" 363 "Alta Temperatura do Combustível" 364 "Baixa Entrada de Ar no Coletor para o Coletor de Combustível na Pré-Câmara" 365 "Alta Entrada de Ar no Coletor para o Coletor de Combustível na Pré-Câmara " 366 "Baixa Entrada de Ar no Coletor para o Coletor de Combustível na Câmara Principal" 367 "Alta Entrada de Ar no Coletor para o Coletor de Combustível na Câmara Principal 368 "Alta Temperatura de Ar na Admissão" 369 "Condição de Stall do Motor" 370 "Sensor de Altura do Material Mudado Durante a Operação" 371 "Seleção da Estação do Operador Mudada Enquanto Máquina em Moção" 372 "Operando a Máquina em Loop Aberto" 373 "Máquina Não Parada em Tempo Permitido" 374 "Interruptores do Alimentador na Posição Manual na Partida" 375 "Manobra Proibida" 376 "Marcha Muda com a Alavanca de Propulsão Não em Neutro" 377 "Manutenção de 250 Horas Devida" 378 "Manutenção de 500 Horas Devida" 59

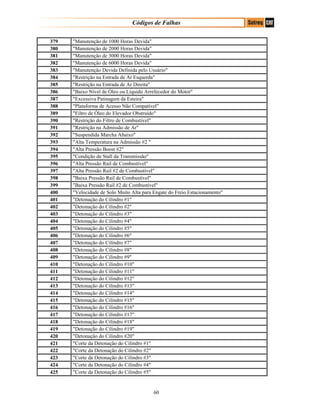

Códigos de Falhas 379 "Manutenção de 1000 Horas Devida" 380 "Manutenção de 2000 Horas Devida" 381 "Manutenção de 3000 Horas Devida" 382 "Manutenção de 6000 Horas Devida" 383 "Manutenção Devida Definida pelo Usuário" 384 "Restrição na Entrada de Ar Esquerda" 385 "Restrição na Entrada de Ar Direita" 386 "Baixo Nível de Óleo ou Líquido Arrefecedor do Motor" 387 "Excessiva Patinagem da Esteira" 388 "Plataforma de Acesso Não Compatível" 389 "Filtro de Óleo do Elevador Obstruído" 390 "Restrição do Filtro de Combustível" 391 "Restrição na Admissão de Ar" 392 "Suspendida Marcha Abaixo" 393 "Alta Temperatura na Admissão #2 " 394 "Alta Pressão Boost #2" 395 "Condição de Stall da Transmissão" 396 "Alta Pressão Rail de Combustível" 397 "Alta Pressão Rail #2 de Combustível" 398 "Baixa Pressão Rail de Combustível" 399 "Baixa Pressão Rail #2 de Combustível" 400 "Velocidade de Solo Muito Alta para Engate do Freio Estacionamento" 401 "Detonação do Cilindro #1" 402 "Detonação do Cilindro #2" 403 "Detonação do Cilindro #3" 404 "Detonação do Cilindro #4" 405 "Detonação do Cilindro #5" 406 "Detonação do Cilindro #6" 407 "Detonação do Cilindro #7" 408 "Detonação do Cilindro #8" 409 "Detonação do Cilindro #9" 410 "Detonação do Cilindro #10" 411 "Detonação do Cilindro #11" 412 "Detonação do Cilindro #12" 413 "Detonação do Cilindro #13" 414 "Detonação do Cilindro #14" 415 "Detonação do Cilindro #15" 416 "Detonação do Cilindro #16" 417 "Detonação do Cilindro #17" 418 "Detonação do Cilindro #18" 419 "Detonação do Cilindro #19" 420 "Detonação do Cilindro #20" 421 "Corte da Detonação do Cilindro #1" 422 "Corte da Detonação do Cilindro #2" 423 "Corte da Detonação do Cilindro #3" 424 "Corte da Detonação do Cilindro #4" 425 "Corte da Detonação do Cilindro #5" 60

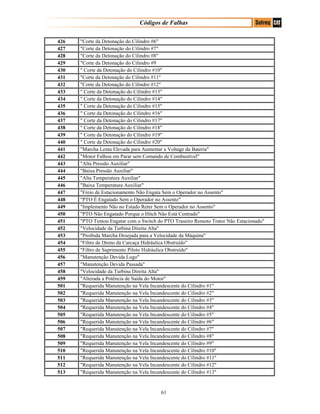

Códigos de Falhas 426 "Corte da Detonação do Cilindro #6" 427 "Corte da Detonação do Cilindro #7" 428 "Corte da Detonação do Cilindro #8" 429 "Corte da Detonação do Cilindro #9 430 " Corte da Detonação do Cilindro #10" 431 "Corte da Detonação do Cilindro #11" 432 "Corte da Detonação do Cilindro #12" 433 " Corte da Detonação do Cilindro #13" 434 " Corte da Detonação do Cilindro #14" 435 " Corte da Detonação do Cilindro #15" 436 " Corte da Detonação do Cilindro #16" 437 " Corte da Detonação do Cilindro #17" 438 " Corte da Detonação do Cilindro #18" 439 " Corte da Detonação do Cilindro #19" 440 " Corte da Detonação do Cilindro #20" 441 "Marcha Lenta Elevada para Aumentar a Voltage da Bateria" 442 "Motor Falhou em Parar sem Comando de Combustível" 443 "Alta Pressão Auxiliar" 444 "Baixa Pressão Auxiliar" 445 "Alta Temperatura Auxiliar" 446 "Baixa Temperatura Auxiliar" 447 "Freio de Estacionamento Não Engata Sem o Operador no Assento" 448 "PTO É Engatado Sem o Operador no Assento" 449 "Implemento Não no Estado Reter Sem o Operador no Assento" 450 "PTO Não Engatado Porque o Hitch Não Está Centrado" 451 "PTO Tentou Engatar com o Switch do PTO Traseiro Remoto Trator Não Estacionado" 452 "Velocidade da Turbina Direita Alta" 453 "Proibida Marcha Desejada para a Velocidade da Máquina" 454 "Filtro de Dreno da Carcaça Hidráulica Obstruído" 455 "Filtro de Suprimento Piloto Hidráulica Obstruído" 456 "Manutenção Devida Logo" 457 "Manutenção Devida Passada" 458 "Velocidade da Turbina Direita Alta" 459 "Alterada a Potência de Saída do Motor" 501 "Requerida Manutenção na Vela Incandescente do Cilindro #1" 502 "Requerida Manutenção na Vela Incandescente do Cilindro #2" 503 "Requerida Manutenção na Vela Incandescente do Cilindro #3" 504 "Requerida Manutenção na Vela Incandescente do Cilindro #4" 505 "Requerida Manutenção na Vela Incandescente do Cilindro #5" 506 "Requerida Manutenção na Vela Incandescente do Cilindro #6" 507 "Requerida Manutenção na Vela Incandescente do Cilindro #7" 508 "Requerida Manutenção na Vela Incandescente do Cilindro #8" 509 "Requerida Manutenção na Vela Incandescente do Cilindro #9" 510 "Requerida Manutenção na Vela Incandescente do Cilindro #10" 511 "Requerida Manutenção na Vela Incandescente do Cilindro #11" 512 "Requerida Manutenção na Vela Incandescente do Cilindro #12" 513 "Requerida Manutenção na Vela Incandescente do Cilindro #13" 61

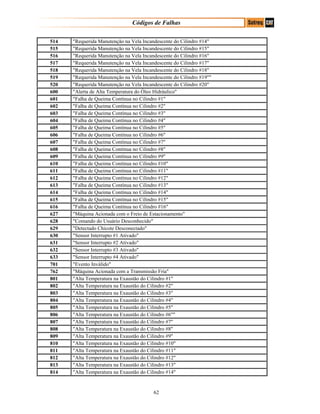

Códigos de Falhas 514 "Requerida Manutenção na Vela Incandescente do Cilindro #14" 515 "Requerida Manutenção na Vela Incandescente do Cilindro #15" 516 "Requerida Manutenção na Vela Incandescente do Cilindro #16" 517 "Requerida Manutenção na Vela Incandescente do Cilindro #17" 518 "Requerida Manutenção na Vela Incandescente do Cilindro #18" 519 "Requerida Manutenção na Vela Incandescente do Cilindro #19"" 520 "Requerida Manutenção na Vela Incandescente do Cilindro #20" 600 "Alerta de Alta Temperatura do Óleo Hidráulico" 601 "Falha de Queima Contínua no Cilindro #1" 602 "Falha de Queima Contínua no Cilindro #2" 603 "Falha de Queima Contínua no Cilindro #3" 604 "Falha de Queima Contínua no Cilindro #4" 605 "Falha de Queima Contínua no Cilindro #5" 606 "Falha de Queima Contínua no Cilindro #6" 607 "Falha de Queima Contínua no Cilindro #7" 608 "Falha de Queima Contínua no Cilindro #8" 609 "Falha de Queima Contínua no Cilindro #9" 610 "Falha de Queima Contínua no Cilindro #10" 611 "Falha de Queima Contínua no Cilindro #11" 612 "Falha de Queima Contínua no Cilindro #12" 613 "Falha de Queima Contínua no Cilindro #13" 614 "Falha de Queima Contínua no Cilindro #14" 615 "Falha de Queima Contínua no Cilindro #15" 616 "Falha de Queima Contínua no Cilindro #16" 627 "Máquina Acionada com o Freio de Estacionamento" 628 "Comando do Usuário Desconhecido" 629 "Detectado Chicote Desconectado" 630 "Sensor Interrupto #1 Ativado" 631 "Sensor Interrupto #2 Ativado" 632 "Sensor Interrupto #3 Ativado" 633 "Sensor Interrupto #4 Ativado" 701 "Evento Inválido" 762 "Máquina Acionada com a Transmissão Fria" 801 "Alta Temperatura na Exaustão do Cilindro #1" 802 "Alta Temperatura na Exaustão do Cilindro #2" 803 "Alta Temperatura na Exaustão do Cilindro #3" 804 "Alta Temperatura na Exaustão do Cilindro #4" 805 "Alta Temperatura na Exaustão do Cilindro #5" 806 "Alta Temperatura na Exaustão do Cilindro #6"" 807 "Alta Temperatura na Exaustão do Cilindro #7" 808 "Alta Temperatura na Exaustão do Cilindro #8" 809 "Alta Temperatura na Exaustão do Cilindro #9" 810 "Alta Temperatura na Exaustão do Cilindro #10" 811 "Alta Temperatura na Exaustão do Cilindro #11" 812 "Alta Temperatura na Exaustão do Cilindro #12" 813 "Alta Temperatura na Exaustão do Cilindro #13" 814 "Alta Temperatura na Exaustão do Cilindro #14" 62
Códigos de Falhas 815 "Alta Temperatura na Exaustão do Cilindro #15" 816 "Alta Temperatura na Exaustão do Cilindro #16" 817 "Alta Temperatura na Exaustão do Cilindro #17" 818 "Alta Temperatura na Exaustão do Cilindro #18" 819 "Alta Temperatura na Exaustão do Cilindro #19" 820 "Alta Temperatura na Exaustão do Cilindro #20" 821 "Alto Desvio na Temperatura da Exaustão do Cilindro #1" 822 "Alto Desvio na Temperatura da Exaustão do Cilindro #2" 823 "Alto Desvio na Temperatura da Exaustão do Cilindro #3"" 824 "Alto Desvio na Temperatura da Exaustão do Cilindro #4" 825 "Alto Desvio na Temperatura da Exaustão do Cilindro #5" 826 "Alto Desvio na Temperatura da Exaustão do Cilindro #6" 827 "Alto Desvio na Temperatura da Exaustão do Cilindro #7" 828 "Alto Desvio na Temperatura da Exaustão do Cilindro #8" 829 ""Alto Desvio na Temperatura da Exaustão do Cilindro #9" 830 "Alto Desvio na Temperatura da Exaustão do Cilindro #10" 831 "Alto Desvio na Temperatura da Exaustão do Cilindro #11" 832 "Alto Desvio na Temperatura da Exaustão do Cilindro #12" 833 "Alto Desvio na Temperatura da Exaustão do Cilindro #13" 834 "Alto Desvio na Temperatura da Exaustão do Cilindro #14" 835 "Alto Desvio na Temperatura da Exaustão do Cilindro #15" 836 "Alto Desvio na Temperatura da Exaustão do Cilindro #16" 837 "Alto Desvio na Temperatura da Exaustão do Cilindro #17" 838 "Alto Desvio na Temperatura da Exaustão do Cilindro #18" 839 "Alto Desvio na Temperatura da Exaustão do Cilindro #19" 840 "Alto Desvio na Temperatura da Exaustão do Cilindro #20" 841 "Baixo Desvio na Temperatura da Exaustão do Cilindro #1" 842 "Baixo Desvio na Temperatura da Exaustão do Cilindro #2" 843 "Baixo Desvio na Temperatura da Exaustão do Cilindro #3" 844 "Baixo Desvio na Temperatura da Exaustão do Cilindro #4" 845 "Baixo Desvio na Temperatura da Exaustão do Cilindro #5" 846 "Baixo Desvio na Temperatura da Exaustão do Cilindro #6" 847 "Baixo Desvio na Temperatura da Exaustão do Cilindro #7" 848 "Baixo Desvio na Temperatura da Exaustão do Cilindro #8" 849 "Baixo Desvio na Temperatura da Exaustão do Cilindro #9" 850 "Baixo Desvio na Temperatura da Exaustão do Cilindro #10" 851 "Baixo Desvio na Temperatura da Exaustão do Cilindro #11" 852 "Baixo Desvio na Temperatura da Exaustão do Cilindro #12" 853 "Baixo Desvio na Temperatura da Exaustão do Cilindro #13" 854 "Baixo Desvio na Temperatura da Exaustão do Cilindro #14" 855 "Baixo Desvio na Temperatura da Exaustão do Cilindro #15" 856 "Baixo Desvio na Temperatura da Exaustão do Cilindro #16" 857 "Baixo Desvio na Temperatura da Exaustão do Cilindro #17" 858 "Baixo Desvio na Temperatura da Exaustão do Cilindro #18" 859 "Baixo Desvio na Temperatura da Exaustão do Cilindro #19" 860 "Baixo Desvio na Temperatura da Exaustão do Cilindro #20" 861 "Requerido Alinhamento Manual do Relógio" 63

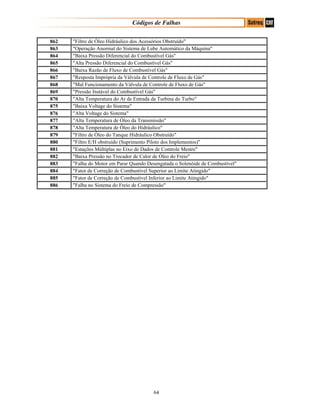

Códigos de Falhas 862 "Filtro de Óleo Hidráulico dos Acessórios Obstruído" 863 "Operação Anormal do Sistema de Lube Automático da Máquina" 864 "Baixa Pressão Diferencial do Combustível Gás" 865 "Alta Pressão Diferencial do Combustível Gás" 866 "Baixa Razão de Fluxo de Combustível Gás" 867 "Resposta Imprópria da Válvula de Controle de Fluxo de Gás" 868 "Mal Funcionamento da Válvula de Controle de Fluxo de Gás" 869 "Pressão Instável do Combustível Gás" 870 "Alta Temperatura do Ar de Entrada da Turbina do Turbo" 875 "Baixa Voltage do Sistema" 876 "Alta Voltage do Sistema" 877 "Alta Temperatura de Óleo da Transmissão" 878 "Alta Temperatura de Óleo do Hidráulico" 879 "Filtro de Óleo do Tanque Hidráulico Obstruído" 880 "Filtro E/H obstruído (Suprimento Piloto dos Implementos)" 881 "Estações Múltiplas no Eixo de Dados de Controle Mestre" 882 "Baixa Pressão no Trocador de Calor de Óleo do Freio" 883 "Falha do Motor em Parar Quando Desengatada o Solenóide de Combustível" 884 "Fator de Correção de Combustível Superior ao Limite Atingido" 885 "Fator de Correção de Combustível Inferior ao Limite Atingido" 886 "Falha no Sistema do Freio de Compressão" 64

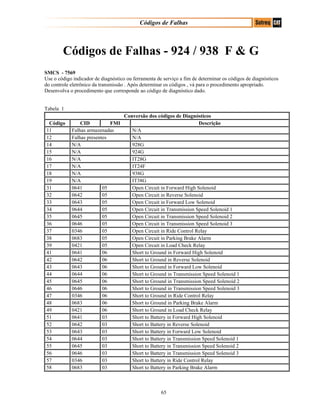

Códigos de Falhas Códigos de Falhas - 924 / 938 F & G SMCS - 7569 Use o código indicador de diagnóstico ou ferramenta de serviço a fim de determinar os códigos de diagnósticos do controle eletrônico da transmissão . Após determinar os códigos , vá para o procedimento apropriado. Desenvolva o procedimento que corresponde ao código de diagnóstico dado. Tabela 1 Conversão dos códigos de Diagnósticos Código CID FMI Descrição 11 Falhas armazenadas N/A Falhas presentes N/A 14 N/A 928G 15 N/A 924G N/A IT28G 17 N/A IT24F 18 N/A 938G 19 N/A IT38G 31 0641 05 Open Circuit in Forward High Solenoid 32 0642 05 Open Circuit in Reverse Solenoid 33 0643 05 Open Circuit in Forward Low Solenoid 34 0644 05 Open Circuit in Transmission Speed Solenoid 1 35 0645 05 Open Circuit in Transmission Speed Solenoid 2 36 0646 05 Open Circuit in Transmission Speed Solenoid 3 37 0346 05 Open Circuit in Ride Control Relay 38 0683 05 Open Circuit in Parking Brake Alarm 39 0421 05 Open Circuit in Load Check Relay 41 0641 06 Short to Ground in Forward High Solenoid 42 0642 06 Short to Ground in Reverse Solenoid 43 0643 06 Short to Ground in Forward Low Solenoid 44 0644 06 Short to Ground in Transmission Speed Solenoid 1 45 0645 06 Short to Ground in Transmission Speed Solenoid 2 46 0646 06 Short to Ground in Transmission Speed Solenoid 3 47 0346 06 Short to Ground in Ride Control Relay 48 0683 06 Short to Ground in Parking Brake Alarm 49 0421 06 Short to Ground in Load Check Relay 51 0641 03 Short to Battery in Forward High Solenoid 52 0642 03 Short to Battery in Reverse Solenoid 53 0643 03 Short to Battery in Forward Low Solenoid 54 0644 03 Short to Battery in Transmission Speed Solenoid 1 55 0645 03 Short to Battery in Transmission Speed Solenoid 2 56 0646 03 Short to Battery in Transmission Speed Solenoid 3 57 0346 03 Short to Battery in Ride Control Relay 58 0683 03 Short to Battery in Parking Brake Alarm 12 16 65

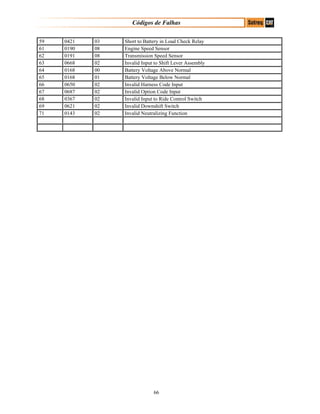

Códigos de Falhas 66 59 0421 03 Short to Battery in Load Check Relay 61 0190 08 Engine Speed Sensor 62 0191 08 Transmission Speed Sensor 63 0668 02 Invalid Input to Shift Lever Assembly 64 0168 00 Battery Voltage Above Normal 65 0168 01 Battery Voltage Below Normal 66 0650 02 Invalid Harness Code Input 67 0687 02 Invalid Option Code Input 68 0367 02 Invalid Input to Ride Control Switch 69 0621 02 Invalid Downshift Switch 71 0143 02 Invalid Neutralizing Function
