Códigos de Falhas Kaptor
SUMÁRIO
1.0 - MERCEDES BENZ.................................................................................... 5
1.01 - FALHAS ADM ......................................................................................................... 5
1.02 - FALHAS PLD / MR ................................................................................................ 6
1.03 - FALHAS CR ........................................................................................................... 9
2.0 - VOLVO / INTERNATIONAL / SAE GENÉRICO.........................................11
2.01 - FALHAS PDE / TEA / CONTROLE DE CARROCERIA / CONTROLE DE
VELOCIDADE / INJEÇÃO ELETRÔNICA DIESEL / INJEÇÃO ELETRÔNICA
DIESEL SAEJ1587 ............................................................................................... 11
2.02 - VOLVO EDC ..........................................................................................................17
2.03 - ABS (INTERNATIONAL E SAE GENÉRICO) .....................................................17
3.0 - SCANIA ................................................................................................... 23
3.01 - EDC MS5 / EDC MS6.2 .......................................................................................23
4.0 - FORD / VW / SAE GENÉRICO................................................................ 25
4.01 - CUMMINS INTERACT-4 / CUMMINS INTERACT-6 / CUMMINS ISC /
INJEÇÃO ELETRÔNICA DIESEL SAEJ1939 ......................................................25
4.02 - MWM EDC 07 4CIL. / MWM EDC 07 6CIL. (VW)................................................29

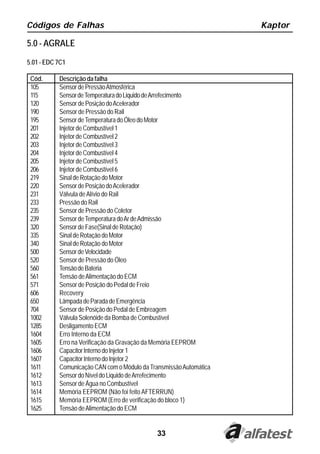

5.0 - AGRALE .................................................................................................. 33
5.01 - EDC 7C1................................................................................................................33
6.0 - IVECO ..................................................................................................... 35
6.01 - BOSCH EDC 7C1.................................................................................................35
6.02 - INJEÇÃO BOSCH EDC MS6.3...........................................................................36
Manual falhas   diesel (1)
5
Códigos de Falhas Kaptor

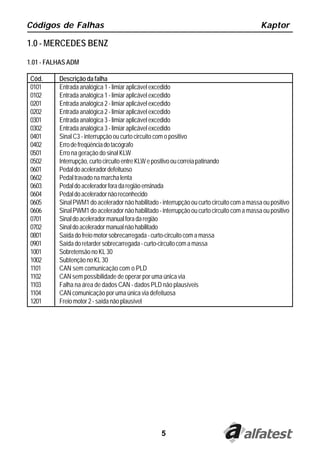

1.0 - MERCEDES BENZ
1.01 - FALHAS ADM
Cód. Descrição da falha
0101 Entrada analógica 1 - limiar aplicável excedido
0102 Entrada analógica 1 - limiar aplicável excedido
0201 Entrada analógica 2 - limiar aplicável excedido
0202 Entrada analógica 2 - limiar aplicável excedido
0301 Entrada analógica 3 - limiar aplicável excedido
0302 Entrada analógica 3 - limiar aplicável excedido
0401 Sinal C3 - interrupção ou curto circuito com o positivo
0402 Errodefreqüênciadotacógrafo
0501 Erro na geração do sinal KLW
0502 Interrupção,curtocircuitoentreKLWepositivooucorreiapatinando
0601 Pedaldoaceleradordefeituoso
0602 Pedaltravadonamarchalenta
0603 Pedaldoaceleradorforadaregiãoensinada
0604 Pedaldoaceleradornãoreconhecido
0605 Sinal PWM1 do acelerador não habilitado - interrupção ou curto circuito com a massa ou positivo
0606 Sinal PWM1 do acelerador não habilitado - interrupção ou curto circuito com a massa ou positivo
0701 Sinaldoaceleradormanualforadaregião
0702 Sinaldoaceleradormanualnãohabilitado
0801 Saídadofreiomotorsobrecarregada-curto-circuitocomamassa
0901 Saídadoretardersobrecarregada-curto-circuitocomamassa
1001 SobretensãonoKL30
1002 SubtençãonoKL30
1101 CAN sem comunicação com o PLD
1102 CAN sem possibilidade de operar por uma única via
1103 Falha na área de dados CAN - dados PLD não plausíveis
1104 CAN comunicação por uma única via defeituosa
1201 Freio motor 2 - saída não plausível
Kaptor Códigos de Falhas
6

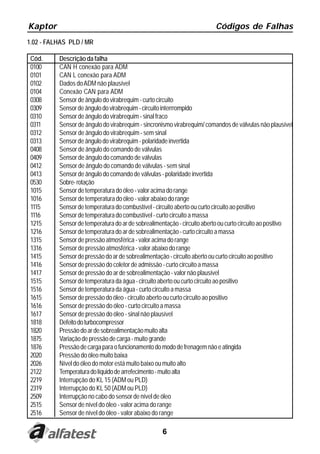

1.02 - FALHAS PLD / MR
Cód. Descrição da falha
0100 CAN H conexão para ADM
0101 CAN L conexão para ADM
0102 Dados doADM não plausível
0104 Conexão CAN para ADM
0308 Sensor de ângulo do virabrequim - curto circuito
0309 Sensordeângulodovirabrequim-circuitointerrrompido
0310 Sensor de ângulo do virabrequim - sinal fraco
0311 Sensor de ângulo do virabrequim - sincronismo virabrequim/ comandos de válvulas não plausível
0312 Sensor de ângulo do virabrequim - sem sinal
0313 Sensordeângulodovirabrequim-polaridadeinvertida
0408 Sensor de ângulo do comando de válvulas
0409 Sensor de ângulo do comando de válvulas
0412 Sensor de ângulo do comando de válvulas - sem sinal
0413 Sensor de ângulo do comando de válvulas - polaridade invertida
0530 Sobre-rotação
1015 Sensor de temperatura do óleo - valor acima do range
1016 Sensor de temperatura do óleo - valor abaixo do range
1115 Sensordetemperaturadocombustível-circuitoabertooucurtocircuitoaopositivo
1116 Sensordetemperaturadocombustível-curtocircuitoamassa
1215 Sensordetemperaturadoardesobrealimentação-circuitoabertooucurtocircuitoaopositivo
1216 Sensordetemperaturadoardesobrealimentação-curtocircuitoamassa
1315 Sensor de pressão atmosférica - valor acima do range
1316 Sensor de pressão atmosférica - valor abaixo do range
1415 Sensordepressãodoardesobrealimentação-circuitoabertooucurtocircuitoaopositivo
1416 Sensor de pressão do coletor de admissão - curto circuito a massa
1417 Sensor de pressão do ar de sobrealimentação - valor não plausível
1515 Sensordetemperaturadaágua-circuitoabertooucurtocircuitoaopositivo
1516 Sensordetemperaturadaágua-curtocircuitoamassa
1615 Sensor de pressão do óleo - circuito aberto ou curto circuito ao positivo
1616 Sensor de pressão do óleo - curto circuito a massa
1617 Sensor de pressão do óleo - sinal não plausível
1818 Defeitodoturbocompressor
1820 Pressãodoardesobrealimentaçãomuitoalta
1875 Variaçãodepressãodecarga-muitogrande
1876 Pressãodecargaparaofuncionamentodomododefrenagemnãoeatingida
2020 Pressão do óleo muito baixa
2026 Nível do óleo do motor está muito baixo ou muito alto
2122 Temperaturadolíquidodearrefecimento-muitoalta
2219 Interrupção do KL 15 (ADM ou PLD)
2319 Interrupção do KL 50 (ADM ou PLD)
2509 Interrupção no cabo do sensor de nível de óleo
2515 Sensor de nível do óleo - valor acima do range
2516 Sensor de nível do óleo - valor abaixo do range
7
Códigos de Falhas Kaptor

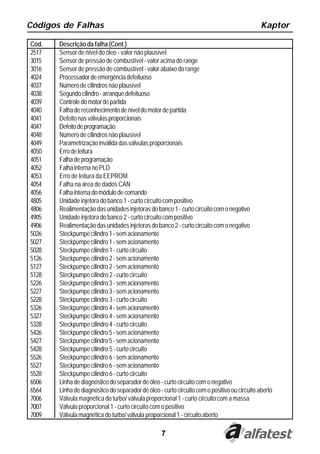

Cód. Descrição da falha (Cont.)
2517 Sensor de nível do óleo - valor não plausível
3015 Sensor de pressão de combustível - valor acima do range
3016 Sensor de pressão de combustível - valor abaixo do range
4024 Processadordeemergênciadefeituoso
4037 Número de cilindros não plausível
4038 Segundocilindro-arranquedefeituoso
4039 Controledomotordepartida
4040 Falhadereconhecimentodeníveldomotordepartida
4041 Defeitonasválvulasproporcionais
4047 Defeitodeprogramação
4048 Número de cilindros não plausível
4049 Parametrização inválida das válvulas proporcionais
4050 Errodeleitura
4051 Falhadeprogramação
4052 FalhainternanoPLD
4053 Erro de leitura da EEPROM
4054 Falha na área de dados CAN
4056 Falhainternadomódulodecomando
4805 Unidade injetora do banco 1 - curto circuito com positivo
4806 Realimentaçãodasunidadesinjetorasdobanco1-curtocircuitocomonegativo
4905 Unidade injetora do banco 2 - curto circuito com positivo
4906 Realimentaçãodasunidadesinjetorasdobanco2-curtocircuitocomonegativo
5026 Steckpumpecilindro1-semacionamento
5027 Steckpumpecilindro1-semacionamento
5028 Steckpumpecilindro1-curtocircuito
5126 Steckpumpecilindro2-semacionamento
5127 Steckpumpecilindro2-semacionamento
5128 Steckpumpecilindro2-curtocircuito
5226 Steckpumpecilindro3-semacionamento
5227 Steckpumpecilindro3-semacionamento
5228 Steckpumpecilindro3-curtocircuito
5326 Steckpumpecilindro4-semacionamento
5327 Steckpumpecilindro4-semacionamento
5328 Steckpumpecilindro4-curtocircuito
5426 Steckpumpecilindro5-semacionamento
5427 Steckpumpecilindro5-semacionamento
5428 Steckpumpecilindro5-curtocircuito
5526 Steckpumpecilindro6-semacionamento
5527 Steckpumpecilindro6-semacionamento
5528 Steckpumpecilindro6-curtocircuito
6506 Linhadediagnósticodoseparadordeóleo-curtocircuitocomonegativo
6564 Linhadediagnósticodoseparadordeóleo-curtocircuitocomopositivooucircuitoaberto
7006 Válvula magnética do turbo/ válvula proporcional 1 - curto circuito com a massa
7007 Válvula proporcional 1 - curto circuito com o positivo
7009 Válvula magnética do turbo/ válvula proporcional 1 - circuito aberto

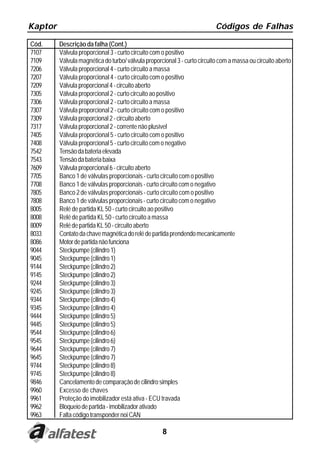

Kaptor Códigos de Falhas
8
Cód. Descrição da falha (Cont.)
7107 Válvula proporcional 3 - curto circuito com o positivo
7109 Válvula magnética do turbo/ válvula proporcional 3 - curto circuito com a massa ou circuito aberto
7206 Válvula proporcional 4 - curto circuito a massa
7207 Válvula proporcional 4 - curto circuito com o positivo
7209 Válvulaproporcional4-circuitoaberto
7305 Válvula proporcional 2 - curto circuito ao positivo
7306 Válvula proporcional 2 - curto circuito a massa
7307 Válvula proporcional 2 - curto circuito com o positivo
7309 Válvulaproporcional2-circuitoaberto
7317 Válvula proporcional 2 - corrente não plusível
7405 Válvula proporcional 5 - curto circuito com o positivo
7408 Válvula proporcional 5 - curto circuito com o negativo
7542 Tensãodabateriaelevada
7543 Tensãodabateriabaixa
7609 Válvulaproporcional6-circuitoaberto
7705 Banco 1 de válvulas proporcionais - curto circuito com o positivo
7708 Banco 1 de válvulas proporcionais - curto circuito com o negativo
7805 Banco 2 de válvulas proporcionais - curto circuito com o positivo
7808 Banco 1 de válvulas proporcionais - curto circuito com o negativo
8005 Relé de partida KL 50 - curto circuito ao positivo
8008 Relé de partida KL 50 - curto circuito a massa
8009 RelédepartidaKL50-circuitoaberto
8033 Contatodachavemagnéticadorelédepartidaprendendomecanicamente
8086 Motordepartidanãofunciona
9044 Steckpumpe(cilindro1)
9045 Steckpumpe(cilindro1)
9144 Steckpumpe(cilindro2)
9145 Steckpumpe(cilindro2)
9244 Steckpumpe(cilindro3)
9245 Steckpumpe(cilindro3)
9344 Steckpumpe(cilindro4)
9345 Steckpumpe(cilindro4)
9444 Steckpumpe(cilindro5)
9445 Steckpumpe(cilindro5)
9544 Steckpumpe(cilindro6)
9545 Steckpumpe(cilindro6)
9644 Steckpumpe(cilindro7)
9645 Steckpumpe(cilindro7)
9744 Steckpumpe(cilindro8)
9745 Steckpumpe(cilindro8)
9846 Cancelamentodecomparaçãodecilindrosimples
9960 Excesso de chaves
9961 Proteção do imobilizador está ativa - ECU travada
9962 Bloqueiodepartida-imobilizadorativado
9963 Falta código transponder noi CAN
9
Códigos de Falhas Kaptor
Cód. Descrição da falha (Cont.)
9964 Semcódigotransponder
9965 Chavetranspondererrada

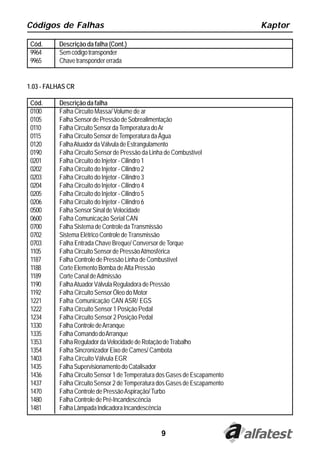

1.03 - FALHAS CR
Cód. Descrição da falha
0100 Falha Circuito Massa/ Volume de ar
0105 FalhaSensordePressãodeSobrealimentação
0110 FalhaCircuitoSensordaTemperaturadoAr
0115 FalhaCircuitoSensordeTemperaturadaÁgua
0120 FalhaAtuadordaVálvuladeEstrangulamento
0190 Falha Circuito Sensor de Pressão da Linha de Combustível
0201 Falha Circuito do Injetor - Cilindro 1
0202 Falha Circuito do Injetor - Cilindro 2
0203 Falha Circuito do Injetor - Cilindro 3
0204 Falha Circuito do Injetor - Cilindro 4
0205 Falha Circuito do Injetor - Cilindro 5
0206 Falha Circuito do Injetor - Cilindro 6
0500 FalhaSensorSinaldeVelocidade
0600 Falha Comunicação Serial CAN
0700 FalhaSistemadeControledaTransmissão
0702 SistemaElétricoControledeTransmissão
0703 Falha Entrada Chave Breque/ Conversor de Torque
1105 Falha Circuito Sensor de PressãoAtmosférica
1187 Falha Controle de Pressão Linha de Combustível
1188 Corte Elemento Bomba deAlta Pressão
1189 Corte Canal deAdmissão
1190 FalhaAtuadorVálvulaReguladoradePressão
1192 Falha Circuito Sensor Óleo do Motor
1221 Falha Comunicação CAN ASR/ EGS
1222 Falha Circuito Sensor 1 Posição Pedal
1234 Falha Circuito Sensor 2 Posição Pedal
1330 FalhaControledeArranque
1335 FalhaComandodoArranque
1353 FalhaReguladordaVelocidadedeRotaçãodeTrabalho
1354 Falha Sincronizador Eixo de Cames/ Cambota
1403 Falha Circuito Válvula EGR
1435 FalhaSupervisionamentodoCatalisador
1436 Falha Circuito Sensor 1 deTemperatura dos Gases de Escapamento
1437 Falha Circuito Sensor 2 deTemperatura dos Gases de Escapamento
1470 Falha Controle de PressãoAspiração/Turbo

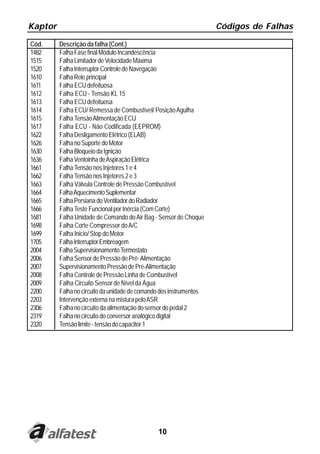

1480 FalhaControledePré-Incandescência
1481 FalhaLâmpadaIndicadoraIncandescência
Kaptor Códigos de Falhas
10
Cód. Descrição da falha (Cont.)
1482 FalhaFasefinalMóduloIncandescência
1515 FalhaLimitadordeVelocidadeMáxima
1520 FalhaInterruptorControledeNavegação
1610 FalhaReleprincipal
1611 Falha ECU defeituosa
1612 Falha ECU - Tensão KL 15
1613 Falha ECU defeituosa
1614 Falha ECU/ Remessa de Combustível/ PosiçãoAgulha
1615 Falha TensãoAlimentação ECU
1617 Falha ECU - Não Codificada (EEPROM)
1622 FalhaDesligamentoElétrico(ELAB)
1626 FalhanoSuportedoMotor
1630 FalhaBloqueiodaIgnição
1636 FalhaVentoinhadeAspiraçãoElétrica
1661 Falha Tensão nos Injetores 1 e 4
1662 Falha Tensão nos Injetores 2 e 3
1663 Falha Válvula Controle de Pressão Combustível
1664 FalhaAquecimentoSuplementar
1665 FalhaPersianadoVentiladordoRadiador
1666 Falha Teste Funcional por Inércia (Com Corte)
1681 Falha Unidade de Comando doAir Bag - Sensor de Choque
1698 Falha Corte Compressor doA/C
1699 Falha Inicio/ Stop do Motor
1705 FalhaInterruptorEmbreagem
2004 FalhaSupervisionamentoTermostato
2006 Falha Sensor de Pressão de Pré-Alimentação
2007 SupervisionamentoPressãodePré-Alimentação
2008 Falha Controle de Pressão Linha de Combustível
2009 Falha Circuito Sensor de Nível da Água
2200 Falhanocircuitodaunidadedecomandodosinstrumentos
2203 Intervenção externa na mistura peloASR
2306 Falhanocircuitodaalimentaçãodosensordopedal2
2319 Falhanocircuitodoconversoranalógicodigital
2320 Tensãolimite-tensãodocapacitor1
11
Códigos de Falhas Kaptor

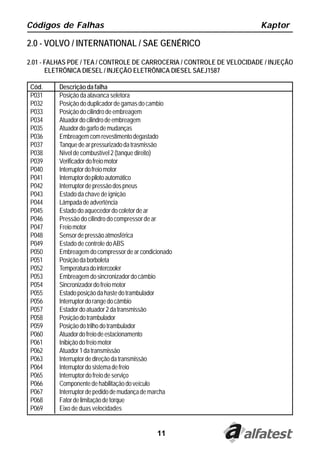

2.0 - VOLVO / INTERNATIONAL / SAE GENÉRICO
2.01 - FALHAS PDE / TEA / CONTROLE DE CARROCERIA / CONTROLE DE VELOCIDADE / INJEÇÃO
ELETRÔNICA DIESEL / INJEÇÃO ELETRÔNICA DIESEL SAEJ1587
Cód. Descrição da falha
P031 Posiçãodaalavancaseletora
P032 Posição do duplicador de gamas do cambio
P033 Posiçãodocilindrodeembreagem
P034 Atuadordocilindrodeembreagem
P035 Atuadordogarfodemudanças
P036 Embreagemcomrevestimentodegastado
P037 Tanquedearpressurizadodatrasmissão
P038 Níveldecombustível2(tanquedireito)
P039 Verificadordofreiomotor
P040 Interruptordofreiomotor
P041 Interruptordopilotoautomático
P042 Interruptordepressãodospneus
P043 Estado da chave de ignição
P044 Lâmpadadeadvertência
P045 Estadodoaquecedordocoletordear
P046 Pressão do cilindro do compressor de ar
P047 Freiomotor
P048 Sensordepressãoatmosférica
P049 Estado de controle doABS
P050 Embreagemdocompressordearcondicionado
P051 Posiçãodaborboleta
P052 Temperaturadointercooler
P053 Embreagemdosincronizadordocâmbio
P054 Sincronizadordofreiomotor
P055 Estadoposiçãodahastedotrambulador
P056 Interruptordorangedocâmbio
P057 Estadordoatuador2datransmissão
P058 Posiçãodotrambulador
P059 Posiçãodotrilhodotrambulador
P060 Atuadordofreiodeestacionamento
P061 Inibiçãodofreiomotor
P062 Atuador1datransmissão
P063 Interruptordedireçãodatransmissão
P064 Interruptordosistemadefreio
P065 Interruptordofreiodeserviço
P066 Componentedehabilitaçãodoveículo
P067 Interruptordepedidodemudançademarcha
P068 Fatordelimitaçãodetorque
P069 Eixo de duas velocidades
Kaptor Códigos de Falhas
12

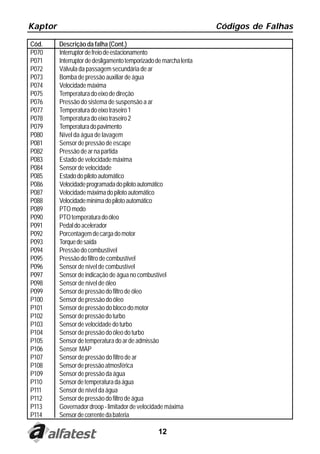

Cód. Descrição da falha (Cont.)
P070 Interruptordefreiodeestacionamento
P071 Interruptordedesligamentotemporizadodemarchalenta
P072 Válvula da passagem secundária de ar
P073 Bomba de pressão auxiliar de água
P074 Velocidademáxima
P075 Temperaturadoeixodedireção
P076 Pressão do sistema de suspensão a ar
P077 Temperaturadoeixotraseiro1
P078 Temperaturadoeixotraseiro2
P079 Temperaturadopavimento
P080 Nível da água de lavagem
P081 Sensor de pressão de escape
P082 Pressãodearnapartida
P083 Estado de velocidade máxima
P084 Sensor de velocidade
P085 Estadodopilotoautomático
P086 Velocidadeprogramadadopilotoautomático
P087 Velocidademáximadopilotoautomático
P088 Velocidademinímadopilotoautomático
P089 PTOmodo
P090 PTOtemperaturadoóleo
P091 Pedaldoacelerador
P092 Porcentagemdecargadomotor
P093 Torquedesaída
P094 Pressão do combustível
P095 Pressãodofiltrodecombustível
P096 Sensor de nível de combustível
P097 Sensordeindicaçãodeáguanocombustível
P098 Sensor de nível de óleo
P099 Sensordepressãodofiltrodeóleo
P100 Sensor de pressão do óleo
P101 Sensor de pressão do bloco do motor
P102 Sensordepressãodoturbo
P103 Sensordevelocidadedoturbo
P104 Sensordepressãodoóleodoturbo
P105 Sensordetemperaturadoardeadmissão
P106 Sensor MAP
P107 Sensor de pressão do filtro de ar
P108 Sensordepressãoatmosférica
P109 Sensordepressãodaágua
P110 Sensordetemperaturadaágua
P111 Sensor de nível da água
P112 Sensordepressãodofiltrodeágua
P113 Governador droop - limitador de velocidade máxima
P114 Sensordecorrentedabateria
13

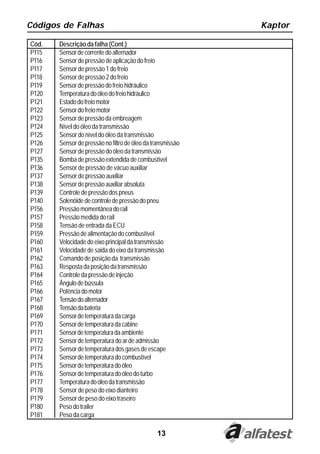

Códigos de Falhas Kaptor
Cód. Descrição da falha (Cont.)
P115 Sensordecorrentedoalternador
P116 Sensordepressãodeaplicaçãodofreio
P117 Sensor de pressão 1 do freio
P118 Sensor de pressão 2 do freio
P119 Sensordepressãodofreiohidráulico
P120 Temperaturadoóleodofreiohidráulico
P121 Estadodofreiomotor
P122 Sensordofreiomotor
P123 Sensordepressãodaembreagem
P124 Nível do óleo da transmissão
P125 Sensor do nível do óleo da transmissão
P126 Sensordepressãonofiltrodeóleodatransmissão
P127 Sensordepressãodoóleodatransmissão
P135 Bombadepressãoextendidadecombustível
P136 Sensor de pressão de vácuo auxiliar
P137 Sensor de pressão auxiliar
P138 Sensordepressãoauxiliarabsoluta
P139 Controledepressãodospneus
P140 Solenóidedecontroledepressãodopneu
P156 Pressãomomentâneadorail
P157 Pressão medida do rail
P158 Tensão de entrada da ECU
P159 Pressãodealimentaçãodocombustível
P160 Velocidadedoeixoprincipaldatransmissão
P161 Velocidade de saida do eixo da transmissão
P162 Comando de posição da transmissão
P163 Respostadaposiçãodatransmissão
P164 Controledapressãodeinjeção
P165 Ângulodebússula
P166 Potênciadomotor
P167 Tensãodoalternador
P168 Tensãodabateria
P169 Sensordetemperaturadacarga
P170 Sensordetemperaturadacabine
P171 Sensordetemperaturadaambiente
P172 Sensordetemperaturadoardeadmissão
P173 Sensordetemperaturadosgasesdeescape
P174 Sensordetemperaturadocombustível
P175 Sensordetemperaturadoóleo
P176 Sensordetemperaturadoóleodoturbo
P177 Temperaturadoóleodatransmissão
P178 Sensor de peso do eixo dianteiro
P179 Sensor de peso do eixo traseiro
P180 Pesodotrailer
P181 Peso da carga

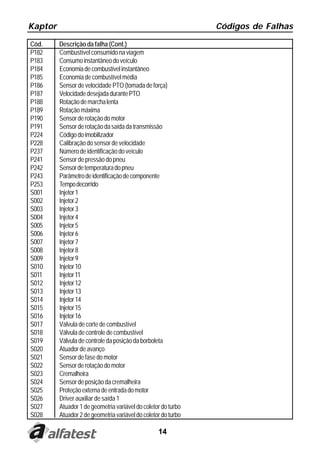

Kaptor Códigos de Falhas
14
Cód. Descrição da falha (Cont.)
P182 Combustível consumido na viagem
P183 Consumoinstantâneodoveículo
P184 Economiadecombustívelinstantâneo
P185 Economiadecombustívelmédia
P186 Sensor de velocidade PTO (tomada de força)
P187 VelocidadedesejadadurantePTO
P188 Rotaçãodemarchalenta
P189 Rotaçãomáxima
P190 Sensorderotaçãodomotor
P191 Sensorderotaçãodasaídadatransmissão
P224 Códigodoimobilizador
P228 Calibração do sensor de velocidade
P237 Númerodeidentificaçãodoveículo
P241 Sensordepressãodopneu
P242 Sensordetemperaturadopneu
P243 Parâmetrodeidentificaçãodecomponente
P253 Tempodecorrido
S001 Injetor1
S002 Injetor2
S003 Injetor3
S004 Injetor4
S005 Injetor5
S006 Injetor6
S007 Injetor7
S008 Injetor8
S009 Injetor9
S010 Injetor10
S011 Injetor11
S012 Injetor12
S013 Injetor13
S014 Injetor14
S015 Injetor15
S016 Injetor16
S017 Válvula de corte de combustível
S018 Válvula de controle de combustível
S019 Válvuladecontroledaposiçãodaborboleta
S020 Atuadordeavanço
S021 Sensordefasedomotor
S022 Sensorderotaçãodomotor
S023 Cremalheira
S024 Sensordeposiçãodacremalheira
S025 Proteçãoexternadeentradadomotor
S026 Driver auxiliar de saída 1
S027 Atuador1degeometriavariáveldocoletordoturbo
S028 Atuador2degeometriavariáveldocoletordoturbo
15
Códigos de Falhas Kaptor

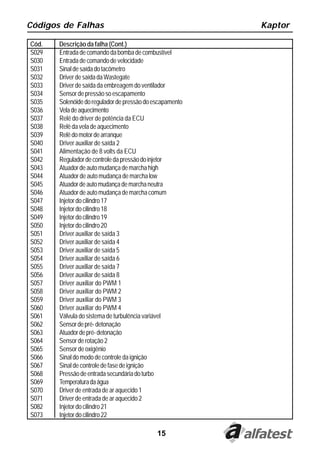

Cód. Descrição da falha (Cont.)
S029 Entradadecomandodabombadecombustível
S030 Entradadecomandodevelocidade
S031 Sinaldesaídadotacômetro
S032 DriverdesaídadaWastegate
S033 Driverdesaídadaembreagemdoventilador
S034 Sensordepressãosoescapamento
S035 Solenóidedoreguladordepressãodoescapamento
S036 Veladeaquecimento
S037 Relê do driver de potência da ECU
S038 Relêdaveladeaquecimento
S039 Relêdomotordearranque
S040 Driver auxiliar de saída 2
S041 Alimentação de 8 volts da ECU
S042 Reguladordecontroledapressãodoinjetor
S043 Atuadordeautomudançademarchahigh
S044 Atuadordeautomudançademarchalow
S045 Atuadordeautomudançademarchaneutra
S046 Atuadordeautomudançademarchacomum
S047 Injetordocilindro17
S048 Injetordocilindro18
S049 Injetordocilindro19
S050 Injetordocilindro20
S051 Driver auxiliar de saída 3
S052 Driver auxiliar de saída 4
S053 Driver auxiliar de saída 5
S054 Driver auxiliar de saída 6
S055 Driver auxiliar de saída 7
S056 Driver auxiliar de saída 8
S057 Driver auxiliar do PWM 1
S058 Driver auxiliar do PWM 2
S059 Driver auxiliar do PWM 3
S060 Driver auxiliar do PWM 4
S061 Válvula do sistema de turbulência variável
S062 Sensordepré-detonação
S063 Atuadordepré-detonação
S064 Sensorderotação2
S065 Sensor de oxigênio
S066 Sinaldomododecontroledaignição
S067 Sinaldecontroledefasedeignição
S068 Pressãodeentradasecundáriadoturbo
S069 Temperaturadaágua
S070 Driver de entrada de ar aquecido 1
S071 Driver de entrada de ar aquecido 2
S082 Injetordocilindro21
S073 Injetordocilindro22

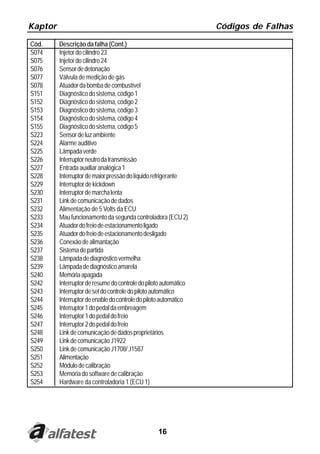

Kaptor Códigos de Falhas
16
Cód. Descrição da falha (Cont.)
S074 Injetordocilindro23
S075 Injetordocilindro24
S076 Sensordedetonação
S077 Válvula de medição de gás
S078 Atuadordabombadecombustível
S151 Diagnósticodosistema,código1
S152 Diagnósticodosistema,código2
S153 Diagnósticodosistema,código3
S154 Diagnósticodosistema,código4
S155 Diagnósticodosistema,código5
S223 Sensordeluzambiente
S224 Alarmeauditivo
S225 Lâmpadaverde
S226 Interruptorneutrodatransmissão
S227 Entradaauxiliaranalógica1
S228 Interruptordemaiorpressãodolíquidorefrigerante
S229 Interruptordekickdown
S230 Interruptordemarchalenta
S231 Linkdecomunicaçãodedados
S232 Alimentação de 5 Volts da ECU
S233 Maufuncionamentodasegundacontroladora(ECU2)
S234 Atuadordofreiodeestacionamentoligado
S235 Atuadordofreiodeestacionamentodesligado
S236 Conexãodealimantação
S237 Sistemadepartida
S238 Lâmpadadediagnósticovermelha
S239 Lâmpadadediagnósticoamarela
S240 Memóriaapagada
S242 Interruptorderesumedocontroledopilotoautomático
S243 Interruptordesetdocontroledopilotoautomático
S244 Interruptordeenabledocontroledopilotoautomático
S245 Interruptor1dopedaldaembreagem
S246 Interruptor1dopedaldofreio
S247 Interruptor2dopedaldofreio
S248 Linkdecomunicaçãodedadosproprietários
S249 LinkdecomunicaçãoJ1922
S250 LinkdecomunicaçãoJ1708/J1587
S251 Alimentação
S252 Módulodecalibração
S253 Memóriadosoftwaredecalibração
S254 Hardware da controladoria 1 (ECU 1)

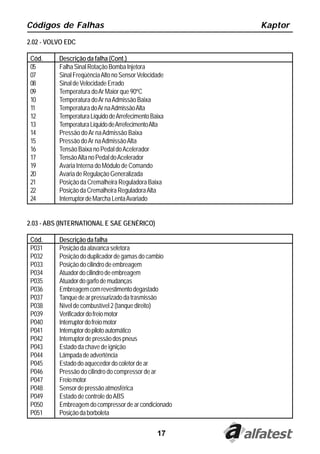

17
Códigos de Falhas Kaptor
2.02 - VOLVO EDC
Cód. Descrição da falha (Cont.)
05 FalhaSinalRotaçãoBombaInjetora
07 SinalFreqüênciaAltonoSensorVelocidade
08 SinaldeVelocidadeErrado
09 Temperatura doAr Maior que 90ºC
10 Temperatura doAr naAdmissão Baixa
11 TemperaturadoArnaAdmissãoAlta
12 TemperaturaLíquidodeArrefecimentoBaixa
13 TemperaturaLíquidodeArrefecimentoAlta
14 Pressão doAr naAdmissão Baixa
15 Pressão doAr naAdmissãoAlta
16 Tensão Baixa no Pedal doAcelerador
17 TensãoAltanoPedaldoAcelerador
19 Avaria Interna do Módulo de Comando
20 AvariadeRegulaçãoGeneralizada
21 Posição da Cremalheira Reguladora Baixa
22 PosiçãodaCremalheiraReguladoraAlta
24 InterruptordeMarchaLentaAvariado
2.03 - ABS (INTERNATIONAL E SAE GENÉRICO)
Cód. Descrição da falha
P031 Posiçãodaalavancaseletora
P032 Posição do duplicador de gamas do cambio
P033 Posiçãodocilindrodeembreagem
P034 Atuadordocilindrodeembreagem
P035 Atuadordogarfodemudanças
P036 Embreagemcomrevestimentodegastado
P037 Tanquedearpressurizadodatrasmissão
P038 Níveldecombustível2(tanquedireito)
P039 Verificadordofreiomotor
P040 Interruptordofreiomotor
P041 Interruptordopilotoautomático
P042 Interruptordepressãodospneus
P043 Estado da chave de ignição
P044 Lâmpadadeadvertência
P045 Estadodoaquecedordocoletordear
P046 Pressão do cilindro do compressor de ar
P047 Freiomotor
P048 Sensordepressãoatmosférica
P049 Estado de controle doABS
P050 Embreagemdocompressordearcondicionado
P051 Posiçãodaborboleta
Kaptor Códigos de Falhas
18

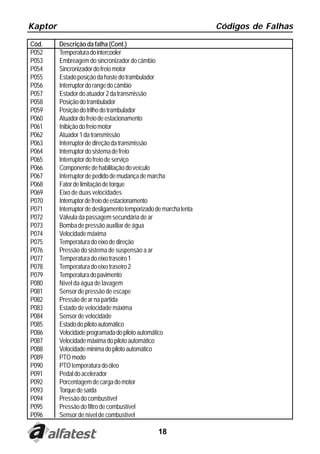

Cód. Descrição da falha (Cont.)
P052 Temperaturadointercooler
P053 Embreagemdosincronizadordocâmbio
P054 Sincronizadordofreiomotor
P055 Estadoposiçãodahastedotrambulador
P056 Interruptordorangedocâmbio
P057 Estadordoatuador2datransmissão
P058 Posiçãodotrambulador
P059 Posiçãodotrilhodotrambulador
P060 Atuadordofreiodeestacionamento
P061 Inibiçãodofreiomotor
P062 Atuador1datransmissão
P063 Interruptordedireçãodatransmissão
P064 Interruptordosistemadefreio
P065 Interruptordofreiodeserviço
P066 Componentedehabilitaçãodoveículo
P067 Interruptordepedidodemudançademarcha
P068 Fatordelimitaçãodetorque
P069 Eixo de duas velocidades
P070 Interruptordefreiodeestacionamento
P071 Interruptordedesligamentotemporizadodemarchalenta
P072 Válvula da passagem secundária de ar
P073 Bomba de pressão auxiliar de água
P074 Velocidademáxima
P075 Temperaturadoeixodedireção
P076 Pressão do sistema de suspensão a ar
P077 Temperaturadoeixotraseiro1
P078 Temperaturadoeixotraseiro2
P079 Temperaturadopavimento
P080 Nível da água de lavagem
P081 Sensor de pressão de escape
P082 Pressãodearnapartida
P083 Estado de velocidade máxima
P084 Sensor de velocidade
P085 Estadodopilotoautomático
P086 Velocidadeprogramadadopilotoautomático
P087 Velocidademáximadopilotoautomático
P088 Velocidademinímadopilotoautomático
P089 PTOmodo
P090 PTOtemperaturadoóleo
P091 Pedaldoacelerador
P092 Porcentagemdecargadomotor
P093 Torquedesaída
P094 Pressão do combustível
P095 Pressãodofiltrodecombustível
P096 Sensor de nível de combustível

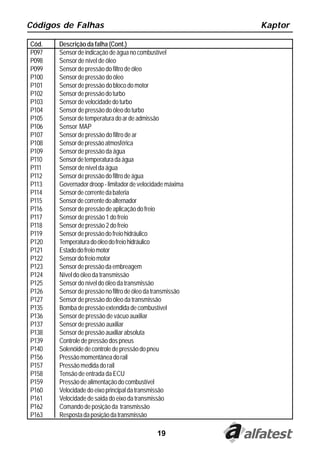

19
Códigos de Falhas Kaptor
Cód. Descrição da falha (Cont.)
P097 Sensordeindicaçãodeáguanocombustível
P098 Sensor de nível de óleo
P099 Sensordepressãodofiltrodeóleo
P100 Sensor de pressão do óleo
P101 Sensor de pressão do bloco do motor
P102 Sensordepressãodoturbo
P103 Sensordevelocidadedoturbo
P104 Sensordepressãodoóleodoturbo
P105 Sensordetemperaturadoardeadmissão
P106 Sensor MAP
P107 Sensor de pressão do filtro de ar
P108 Sensordepressãoatmosférica
P109 Sensordepressãodaágua
P110 Sensordetemperaturadaágua
P111 Sensor de nível da água
P112 Sensordepressãodofiltrodeágua
P113 Governador droop - limitador de velocidade máxima
P114 Sensordecorrentedabateria
P115 Sensordecorrentedoalternador
P116 Sensordepressãodeaplicaçãodofreio
P117 Sensor de pressão 1 do freio
P118 Sensor de pressão 2 do freio
P119 Sensordepressãodofreiohidráulico
P120 Temperaturadoóleodofreiohidráulico
P121 Estadodofreiomotor
P122 Sensordofreiomotor
P123 Sensordepressãodaembreagem
P124 Nível do óleo da transmissão
P125 Sensor do nível do óleo da transmissão
P126 Sensordepressãonofiltrodeóleodatransmissão
P127 Sensordepressãodoóleodatransmissão
P135 Bombadepressãoextendidadecombustível
P136 Sensor de pressão de vácuo auxiliar
P137 Sensor de pressão auxiliar
P138 Sensordepressãoauxiliarabsoluta
P139 Controledepressãodospneus
P140 Solenóidedecontroledepressãodopneu
P156 Pressãomomentâneadorail
P157 Pressão medida do rail
P158 Tensão de entrada da ECU
P159 Pressãodealimentaçãodocombustível
P160 Velocidadedoeixoprincipaldatransmissão
P161 Velocidade de saida do eixo da transmissão
P162 Comando de posição da transmissão
P163 Respostadaposiçãodatransmissão

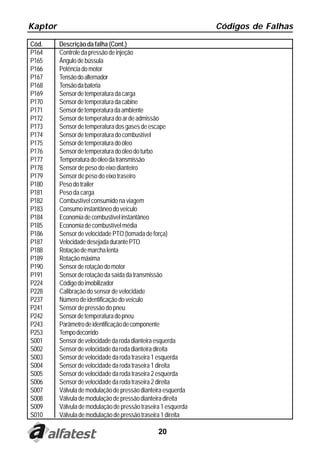

Kaptor Códigos de Falhas
20
Cód. Descrição da falha (Cont.)
P164 Controledapressãodeinjeção
P165 Ângulodebússula
P166 Potênciadomotor
P167 Tensãodoalternador
P168 Tensãodabateria
P169 Sensordetemperaturadacarga
P170 Sensordetemperaturadacabine
P171 Sensordetemperaturadaambiente
P172 Sensordetemperaturadoardeadmissão
P173 Sensordetemperaturadosgasesdeescape
P174 Sensordetemperaturadocombustível
P175 Sensordetemperaturadoóleo
P176 Sensordetemperaturadoóleodoturbo
P177 Temperaturadoóleodatransmissão
P178 Sensor de peso do eixo dianteiro
P179 Sensor de peso do eixo traseiro
P180 Pesodotrailer
P181 Peso da carga
P182 Combustível consumido na viagem
P183 Consumoinstantâneodoveículo
P184 Economiadecombustívelinstantâneo
P185 Economiadecombustívelmédia
P186 Sensor de velocidade PTO (tomada de força)
P187 VelocidadedesejadadurantePTO
P188 Rotaçãodemarchalenta
P189 Rotaçãomáxima
P190 Sensorderotaçãodomotor
P191 Sensorderotaçãodasaídadatransmissão
P224 Códigodoimobilizador
P228 Calibração do sensor de velocidade
P237 Númerodeidentificaçãodoveículo
P241 Sensordepressãodopneu
P242 Sensordetemperaturadopneu
P243 Parâmetrodeidentificaçãodecomponente
P253 Tempodecorrido
S001 Sensordevelocidadedarodadianteiraesquerda
S002 Sensordevelocidadedarodadianteiradireita
S003 Sensordevelocidadedarodatraseira1esquerda
S004 Sensordevelocidadedarodatraseira1direita
S005 Sensordevelocidadedarodatraseira2esquerda
S006 Sensordevelocidadedarodatraseira2direita
S007 Válvulademodulaçãodepressãodianteiraesquerda
S008 Válvulademodulaçãodepressãodianteiradireita
S009 Válvulademodulaçãodepressãotraseira1esquerda
S010 Válvulademodulaçãodepressãotraseira1direita
21

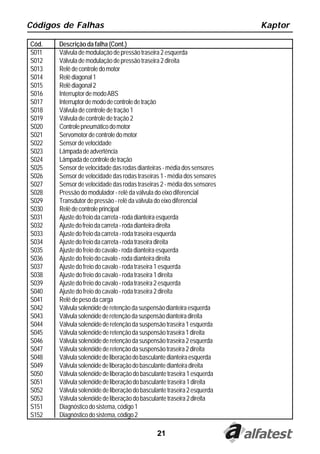

Códigos de Falhas Kaptor
Cód. Descrição da falha (Cont.)
S011 Válvulademodulaçãodepressãotraseira2esquerda
S012 Válvulademodulaçãodepressãotraseira2direita
S013 Relêdecontroledomotor
S014 Relêdiagonal1
S015 Relêdiagonal2
S016 InterruptordemodoABS
S017 Interruptordemododecontroledetração
S018 Válvula de controle de tração 1
S019 Válvula de controle de tração 2
S020 Controlepneumáticodomotor
S021 Servomotordecontroledomotor
S022 Sensor de velocidade
S023 Lâmpadadeadvertência
S024 Lâmpadadecontroledetração
S025 Sensor de velocidade das rodas dianteiras - média dos sensores
S026 Sensor de velocidade das rodas traseiras 1 - média dos sensores
S027 Sensor de velocidade das rodas traseiras 2 - média dos sensores
S028 Pressão do modulador - relê da válvula do eixo diferencial
S029 Transdutor de pressão - relê da válvula do eixo diferencial
S030 Relêdecontroleprincipal
S031 Ajustedofreiodacarreta-rodadianteiraesquerda
S032 Ajustedofreiodacarreta-rodadianteiradireita
S033 Ajustedofreiodacarreta-rodatraseiraesquerda
S034 Ajustedofreiodacarreta-rodatraseiradireita
S035 Ajustedofreiodocavalo-rodadianteiraesquerda
S036 Ajustedofreiodocavalo-rodadianteiradireita
S037 Ajuste do freio do cavalo - roda traseira 1 esquerda
S038 Ajuste do freio do cavalo - roda traseira 1 direita
S039 Ajuste do freio do cavalo - roda traseira 2 esquerda
S040 Ajuste do freio do cavalo - roda traseira 2 direita
S041 Relê de peso da carga
S042 Válvulasolenóidederetençãodasuspensãodianteiraesquerda
S043 Válvulasolenóidederetençãodasuspensãodianteiradireita
S044 Válvulasolenóidederetençãodasuspensãotraseira1esquerda
S045 Válvulasolenóidederetençãodasuspensãotraseira1direita
S046 Válvulasolenóidederetençãodasuspensãotraseira2esquerda
S047 Válvulasolenóidederetençãodasuspensãotraseira2direita
S048 Válvulasolenóidedeliberaçãodobasculantedianteiraesquerda
S049 Válvulasolenóidedeliberaçãodobasculantedianteiradireita
S050 Válvulasolenóidedeliberaçãodobasculantetraseira1esquerda
S051 Válvulasolenóidedeliberaçãodobasculantetraseira1direita
S052 Válvulasolenóidedeliberaçãodobasculantetraseira2esquerda
S053 Válvulasolenóidedeliberaçãodobasculantetraseira2direita
S151 Diagnósticodosistema,código1
S152 Diagnósticodosistema,código2

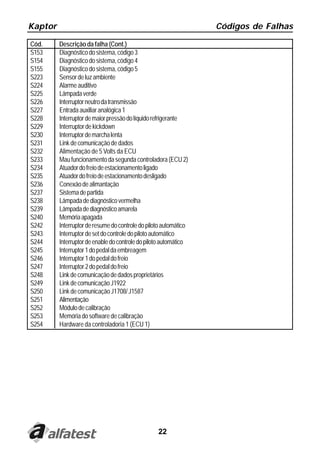

Kaptor Códigos de Falhas
22
Cód. Descrição da falha (Cont.)
S153 Diagnósticodosistema,código3
S154 Diagnósticodosistema,código4
S155 Diagnósticodosistema,código5
S223 Sensordeluzambiente
S224 Alarmeauditivo
S225 Lâmpadaverde
S226 Interruptorneutrodatransmissão
S227 Entradaauxiliaranalógica1
S228 Interruptordemaiorpressãodolíquidorefrigerante
S229 Interruptordekickdown
S230 Interruptordemarchalenta
S231 Linkdecomunicaçãodedados
S232 Alimentação de 5 Volts da ECU
S233 Maufuncionamentodasegundacontroladora(ECU2)
S234 Atuadordofreiodeestacionamentoligado
S235 Atuadordofreiodeestacionamentodesligado
S236 Conexãodealimantação
S237 Sistemadepartida
S238 Lâmpadadediagnósticovermelha
S239 Lâmpadadediagnósticoamarela
S240 Memóriaapagada
S242 Interruptorderesumedocontroledopilotoautomático
S243 Interruptordesetdocontroledopilotoautomático
S244 Interruptordeenabledocontroledopilotoautomático
S245 Interruptor1dopedaldaembreagem
S246 Interruptor1dopedaldofreio
S247 Interruptor2dopedaldofreio
S248 Linkdecomunicaçãodedadosproprietários
S249 LinkdecomunicaçãoJ1922
S250 LinkdecomunicaçãoJ1708/J1587
S251 Alimentação
S252 Módulodecalibração
S253 Memóriadosoftwaredecalibração
S254 Hardware da controladoria 1 (ECU 1)

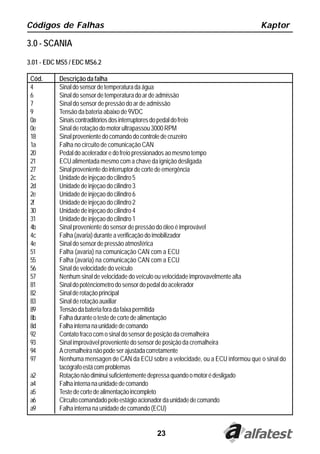

23
Códigos de Falhas Kaptor
3.0 - SCANIA
3.01 - EDC MS5 / EDC MS6.2
Cód. Descrição da falha
4 Sinaldosensordetemperaturadaágua
6 Sinaldosensordetemperaturadoardeadmissão
7 Sinal do sensor de pressão do ar de admissão
9 Tensão da bateria abaixo de 9VDC
0a Sinaiscontraditóriosdosinterruptoresdopedaldofreio
0e Sinalderotaçãodomotorultrapassou3000RPM
18 Sinalprovenientedocomandodocontroledecruzeiro
1a Falha no circuito de comunicação CAN
20 Pedaldoaceleradoredofreiopressionadosaomesmotempo
21 ECU alimentada mesmo com a chave da ignição desligada
27 Sinalprovenientedointerruptordecortedeemergência
2c Unidade de injeçao do cilindro 5
2d Unidade de injeçao do cilindro 3
2e Unidade de injeçao do cilindro 6
2f Unidade de injeçao do cilindro 2
30 Unidade de injeçao do cilindro 4
31 Unidade de injeçao do cilindro 1
4b Sinal proveniente do sensor de pressão do óleo é improvável
4c Falha(avaria)duranteaverificaçãodoimobilizador
4e Sinaldosensordepressãoatmosférica
51 Falha (avaria) na comunicação CAN com a ECU
55 Falha (avaria) na comunicação CAN com a ECU
56 Sinal de velocidade do veículo
57 Nenhum sinal de velocidade do veículo ou velocidade improvavelmente alta
81 Sinaldopotênciometrodosensordopedaldoacelerador
82 Sinalderotaçãoprincipal
83 Sinalde rotaçãoauxiliar
89 Tensãodabateriaforadafaixapermitida
8b Falhaduranteotestedecortedealimentação
8d Falhainternanaunidadedecomando
92 Contato fraco com o sinal do sensor de posição da cremalheira
93 Sinal improvável proveniente do sensor de posição da cremalheira
94 Acremalheiranãopodeserajustadacorretamente
97 Nenhuma mensagen de CAN da ECU sobre a velocidade, ou a ECU informou que o sinal do
tacógrafoestácomproblemas
a2 Rotaçãonãodiminuisuficientementedepressaquandoomotorédesligado
a4 Falhainternanaunidadedecomando
a5 Testedecortedealimentaçãoincompleto
a6 Circuitocomandadopeloestágioacionadordaunidadedecomando
a9 Falha interna na unidade de comando (ECU)
Kaptor Códigos de Falhas

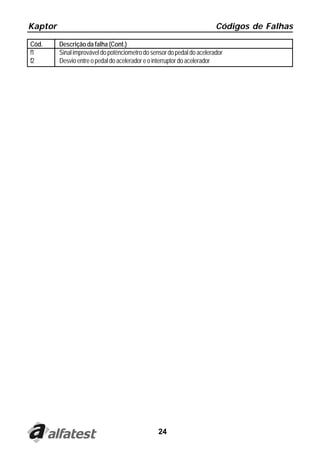

24
Cód. Descrição da falha (Cont.)
f1 Sinalimprováveldopotênciometrodosensordopedaldoacelerador
f2 Desvioentreopedaldoaceleradoreointerruptordoacelerador
25

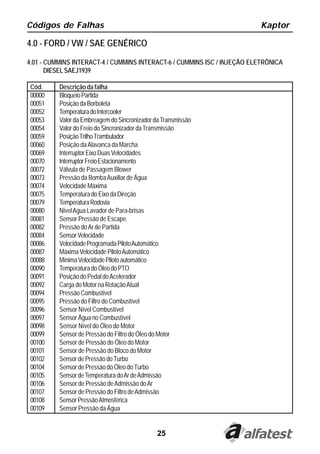

Códigos de Falhas Kaptor
4.0 - FORD / VW / SAE GENÉRICO
4.01 - CUMMINS INTERACT-4 / CUMMINS INTERACT-6 / CUMMINS ISC / INJEÇÃO ELETRÔNICA
DIESELSAEJ1939
Cód. Descrição da falha
00000 BloqueioPartida
00051 PosiçãodaBorboleta
00052 TemperaturadoIntercooler
00053 ValordaEmbreagemdoSincronizadordaTransmissão
00054 Valor do Freio do Sincronizador daTransmissão
00059 PosiçãoTrilhoTrambulador
00060 Posição daAlavanca da Marcha
00069 InterruptorEixoDuasVelocidades
00070 InterruptorFreioEstacionamento
00072 Válvula de Passagem Blower
00073 Pressão da BombaAuxiliar de Água
00074 Velocidade Máxima
00075 TemperaturadoEixodaDireção
00079 TemperaturaRodovia
00080 NivelAgua Lavador de Para-brisas
00081 Sensor Pressão de Escape.
00082 Pressão doAr de Partida
00084 SensorVelocidade
00086 VelocidadeProgramadaPilotoAutomático
00087 MáximaVelocidadePilotoAutomático
00088 MínimaVelocidadePilotoautomático
00090 TemperaturadoÓleodoPTO
00091 Posição do Pedal doAcelerador
00092 Carga do Motor na RotaçãoAtual
00094 Pressão Combustível
00095 Pressão do Filtro do Combustível
00096 Sensor Nível Combustível
00097 Sensor Água no Combustível
00098 Sensor Nível do Óleo do Motor
00099 Sensor de Pressão do Filtro do Óleo do Motor
00100 Sensor de Pressão do Óleo do Motor
00101 Sensor de Pressão do Bloco do Motor
00102 Sensor de Pressão do Turbo
00104 Sensor de Pressão do Óleo do Turbo
00105 SensordeTemperaturadoArdeAdmissão
00106 Sensor de Pressão deAdmissão doAr
00107 Sensor de Pressão do Filtro deAdmissão
00108 SensorPressãoAtmosférica
00109 Sensor Pressão da Água

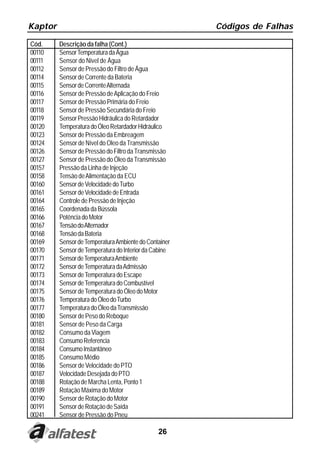

Kaptor Códigos de Falhas
26
Cód. Descrição da falha (Cont.)
00110 SensorTemperaturadaÁgua
00111 Sensor do Nivel de Água
00112 Sensor de Pressão do Filtro de Água
00114 SensordeCorrentedaBateria
00115 SensordeCorrenteAlternada
00116 Sensor de Pressão deAplicação do Freio
00117 Sensor de Pressão Primária do Freio
00118 Sensor de Pressão Secundária do Freio
00119 SensorPressãoHidráulicadoRetardador
00120 TemperaturadoÓleoRetardadorHidráulico
00123 Sensor de Pressão da Embreagem
00124 Sensor de Nível do Oleo da Transmissão
00126 Sensor de Pressão do Filtro da Transmissão
00127 Sensor de Pressão do Óleo da Transmissão
00157 Pressão da Linha de Injeção
00158 Tensão deAlimentação da ECU
00160 SensordeVelocidadedoTurbo
00161 SensordeVelocidadedeEntrada
00164 Controle de Pressão de Injeção
00165 CoordenadadaBússola
00166 PotênciadoMotor
00167 TensãodoAlternador
00168 TensãodaBateria
00169 SensordeTemperaturaAmbientedoContainer
00170 SensordeTemperaturadoInteriordaCabine
00171 SensordeTemperaturaAmbiente
00172 SensordeTemperaturadaAdmissão
00173 SensordeTemperaturadoEscape
00174 SensordeTemperaturadoCombustível
00175 SensordeTemperaturadoÓleodoMotor
00176 TemperaturadoÓleodoTurbo
00177 TemperaturadoÓleodaTransmissão
00180 Sensor de Peso do Reboque
00181 Sensor de Peso da Carga
00182 Consumo da Viagem
00183 ConsumoReferencia
00184 ConsumoInstantâneo
00185 Consumo Médio
00186 Sensor de Velocidade do PTO
00187 VelocidadeDesejadadoPTO
00188 RotaçãodeMarchaLenta,Ponto1
00189 Rotação Máxima do Motor
00190 Sensor de Rotação do Motor
00191 SensordeRotaçãodeSaída
00241 Sensor de Pressão do Pneu
27
Códigos de Falhas Kaptor
Cód. Descrição da falha (Cont.)

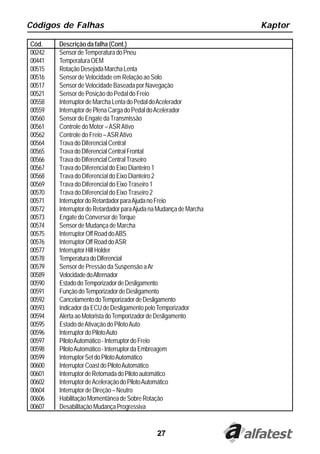

00242 SensordeTemperaturadoPneu
00441 TemperaturaOEM
00515 RotaçãoDesejadaMarchaLenta
00516 Sensor de Velocidade em Relação ao Solo
00517 Sensor de Velocidade Baseada por Navegação
00521 Sensor de Posição do Pedal do Freio
00558 InterruptordeMarchaLentadoPedaldoAcelerador
00559 InterruptordePlenaCargadoPedaldoAcelerador
00560 SensordeEngatedaTransmissão
00561 Controle do Motor –ASRAtivo
00562 Controle do Freio –ASRAtivo
00564 TravadoDiferencialCentral
00565 TravadoDiferencialCentralFrontal
00566 TravadoDiferencialCentralTraseiro
00567 Trava do Diferencial do Eixo Dianteiro 1
00568 Trava do Diferencial do Eixo Dianteiro 2
00569 Trava do Diferencial do Eixo Traseiro 1
00570 Trava do Diferencial do Eixo Traseiro 2
00571 InterruptordoRetardadorparaAjudanoFreio
00572 InterruptordoRetardadorparaAjudanaMudançadeMarcha
00573 EngatedoConversordeTorque
00574 Sensor de Mudança de Marcha
00575 Interruptor Off Road doABS
00576 InterruptorOffRoaddoASR
00577 InterruptorHillHolder
00578 TemperaturadoDiferencial
00579 Sensor de Pressão da Suspensão aAr
00589 VelocidadedoAlternador
00590 EstadodoTemporizadordeDesligamento
00591 FunçãodoTemporizadordeDesligamento
00592 CancelamentodoTemporizadordeDesligamento
00593 IndicadordaECUdeDesligamentopeloTemporizador
00594 AlertaaoMotoristadoTemporizadordeDesligamento
00595 Estado deAtivação do PilotoAuto
00596 InterruptordoPilotoAuto
00597 PilotoAutomático-InterruptordoFreio
00598 PilotoAutomático-InterruptordaEmbreagem
00599 InterruptorSetdoPilotoAutomático
00600 InterruptorCoastdoPilotoAutomático
00601 InterruptordeRetomadadoPilotoautomático
00602 InterruptordeAceleraçãodoPilotoAutomático
00604 InterruptordeDireção–Neutro
00606 HabilitaçãoMomentâneadeSobreRotação
00607 DesabilitaçãoMudançaProgressiva
Kaptor Códigos de Falhas
28
Cód. Descrição da falha (Cont.)

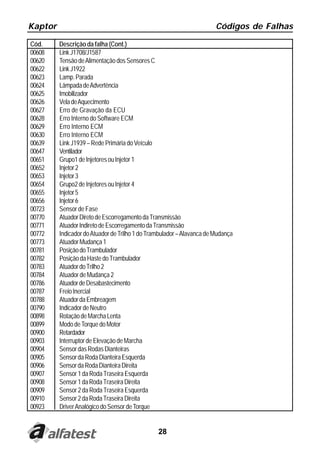

00608 LinkJ1708/J1587
00620 Tensão deAlimentação dos Sensores C
00622 LinkJ1922
00623 Lamp.Parada
00624 LâmpadadeAdvertência
00625 Imobilizador
00626 VeladeAquecimento
00627 Erro de Gravação da ECU
00628 Erro Interno do Software ECM
00629 Erro Interno ECM
00630 Erro Interno ECM
00639 Link J1939 – Rede Primária do Veículo
00647 Ventilador
00651 Grupo1deInjetoresouInjetor1
00652 Injetor2
00653 Injetor3
00654 Grupo2deInjetoresouInjetor4
00655 Injetor5
00656 Injetor6
00723 Sensor de Fase
00770 AtuadorDiretodeEscorregamentodaTransmissão
00771 AtuadorIndiretodeEscorregamentodaTransmissão
00772 IndicadordoAtuadordeTrilho1doTrambulador–AlavancadeMudança
00773 AtuadorMudança1
00781 PosiçãodoTrambulador
00782 PosiçãodaHastedoTrambulador
00783 AtuadordoTrilho2
00784 AtuadordeMudança2
00786 AtuadordeDesabastecimento
00787 FreioInercial
00788 AtuadordaEmbreagem
00790 IndicadordeNeutro
00898 RotaçãodeMarchaLenta
00899 MododeTorquedoMotor
00900 Retardador
00903 Interruptor de Elevação de Marcha
00904 SensordasRodasDianteiras
00905 SensordaRodaDianteiraEsquerda
00906 SensordaRodaDianteiraDireita
00907 Sensor1daRodaTraseiraEsquerda
00908 Sensor1daRodaTraseiraDireita
00909 Sensor2daRodaTraseiraEsquerda
00910 Sensor2daRodaTraseiraDireita
00923 DriverAnalógico do Sensor deTorque

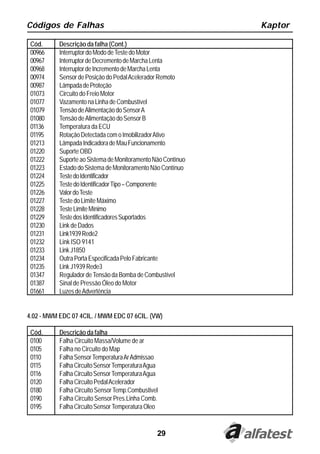

29
Códigos de Falhas Kaptor
Cód. Descrição da falha (Cont.)
00966 InterruptordoMododeTestedoMotor
00967 InterruptordeDecrementodeMarchaLenta
00968 InterruptordeIncrementodeMarchaLenta
00974 Sensor de Posição do PedalAcelerador Remoto
00987 LâmpadadeProteção
01073 Circuito do Freio Motor
01077 VazamentonaLinhadeCombustível
01079 TensãodeAlimentaçãodoSensorA
01080 TensãodeAlimentaçãodoSensorB
01136 Temperatura da ECU
01195 RotaçãoDetectadacomoImobilizadorAtivo
01213 LâmpadaIndicadoradeMauFuncionamento
01220 Suporte OBD
01222 SuporteaoSistemadeMonitoramentoNãoContínuo
01223 EstadodoSistemadeMonitoramentoNãoContínuo
01224 TestedoIdentificador
01225 TestedoIdentificadorTipo–Componente
01226 ValordoTeste
01227 Teste do Limite Máximo
01228 TesteLimiteMínimo
01229 TestedosIdentificadoresSuportados
01230 Link de Dados
01231 Link1939Rede2
01232 Link ISO 9141
01233 LinkJ1850
01234 OutraPortaEspecificadaPeloFabricante
01235 LinkJ1939Rede3
01347 ReguladordeTensãodaBombadeCombustível
01387 Sinal de Pressão Óleo do Motor
01661 LuzesdeAdvertência
4.02 - MWM EDC 07 4CIL. / MWM EDC 07 6CIL. (VW)
Cód. Descrição da falha
0100 Falha Circuito Massa/Volume de ar
0105 Falha no Circuito do Map
0110 FalhaSensorTemperaturaArAdmissao
0115 FalhaCircuitoSensorTemperaturaAgua
0116 FalhaCircuitoSensorTemperaturaAgua
0120 FalhaCircuitoPedalAcelerador
0180 Falha Circuito SensorTemp.Combustivel
0190 Falha Circuito Sensor Pres.Linha Comb.
0195 FalhaCircuitoSensorTemperaturaOleo

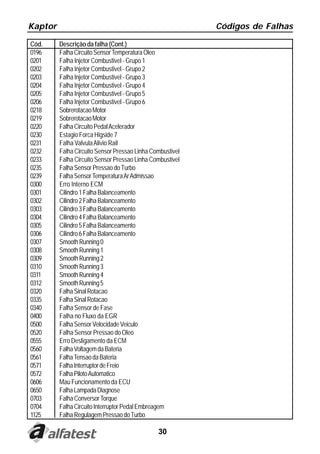

Kaptor Códigos de Falhas
30
Cód. Descrição da falha (Cont.)
0196 FalhaCircuitoSensorTemperaturaOleo
0201 Falha Injetor Combustivel - Grupo 1
0202 Falha Injetor Combustivel - Grupo 2
0203 Falha Injetor Combustivel - Grupo 3
0204 Falha Injetor Combustivel - Grupo 4
0205 Falha Injetor Combustivel - Grupo 5
0206 Falha Injetor Combustivel - Grupo 6
0218 SobrerotacaoMotor
0219 SobrerotacaoMotor
0220 FalhaCircuitoPedalAcelerador
0230 Estagio Forca Higside 7
0231 Falha ValvulaAlivio Rail
0232 Falha Circuito Sensor Pressao Linha Combustivel
0233 Falha Circuito Sensor Pressao Linha Combustivel
0235 FalhaSensorPressaodoTurbo
0239 FalhaSensorTemperaturaArAdmissao
0300 Erro Interno ECM
0301 Cilindro1FalhaBalanceamento
0302 Cilindro2FalhaBalanceamento
0303 Cilindro3FalhaBalanceamento
0304 Cilindro4FalhaBalanceamento
0305 Cilindro5FalhaBalanceamento
0306 Cilindro6FalhaBalanceamento
0307 SmoothRunning0
0308 SmoothRunning1
0309 SmoothRunning2
0310 SmoothRunning3
0311 SmoothRunning4
0312 SmoothRunning5
0320 FalhaSinalRotacao
0335 FalhaSinalRotacao
0340 Falha Sensor de Fase
0400 Falha no Fluxo da EGR
0500 FalhaSensorVelocidadeVeiculo
0520 Falha Sensor Pressao do Oleo
0555 Erro Desligamento da ECM
0560 FalhaVoltagemdaBateria
0561 FalhaTensaodaBateria
0571 FalhaInterruptordeFreio
0572 FalhaPilotoAutomatico
0606 Mau Funcionamento da ECU
0650 FalhaLampadaDiagnose
0703 FalhaConversorTorque
0704 FalhaCircuitoInterruptorPedalEmbreagem
1125 FalhaRegulagemPressaodoTurbo
31
Códigos de Falhas Kaptor
Cód. Descrição da falha (Cont.)

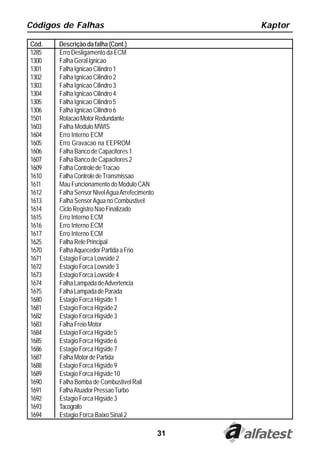

1285 Erro Desligamento da ECM
1300 FalhaGeralIgnicao
1301 Falha Ignicao Cilindro 1
1302 Falha Ignicao Cilindro 2
1303 Falha Ignicao Cilindro 3
1304 Falha Ignicao Cilindro 4
1305 Falha Ignicao Cilindro 5
1306 Falha Ignicao Cilindro 6
1501 RotacaoMotorRedundante
1603 Falha Modulo MWIS
1604 Erro Interno ECM
1605 Erro Gravacao na EEPROM
1606 Falha Banco de Capacitores 1
1607 Falha Banco de Capacitores 2
1609 FalhaControledeTracao
1610 FalhaControledeTransmissao
1611 Mau Funcionamento do Modulo CAN
1612 Falha Sensor NivelAguaArrefecimento
1613 Falha SensorAgua no Combustivel
1614 Ciclo Registro Nao Finalizado
1615 Erro Interno ECM
1616 Erro Interno ECM
1617 Erro Interno ECM
1625 FalhaRelePrincipal
1670 FalhaAquecedorPartidaaFrio
1671 Estagio Forca Lowside 2
1672 Estagio Forca Lowside 3
1673 Estagio Forca Lowside 4
1674 FalhaLampadadeAdvertencia
1675 FalhaLampadadeParada
1680 Estagio Forca Higside 1
1681 Estagio Forca Higside 2
1682 Estagio Forca Higside 3
1683 FalhaFreioMotor
1684 Estagio Forca Higside 5
1685 Estagio Forca Higside 6
1686 Estagio Forca Higside 7
1687 FalhaMotordePartida
1688 Estagio Forca Higside 9
1689 Estagio Forca Higside 10
1690 Falha Bomba de Combustivel Rail
1691 FalhaAtuadorPressaoTurbo
1692 Estagio Forca Higside 3
1693 Tacografo
1694 Estagio Forca Baixo Sinal 2

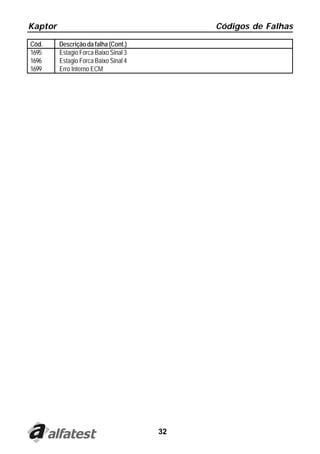

Kaptor Códigos de Falhas
32
Cód. Descrição da falha (Cont.)
1695 Estagio Forca Baixo Sinal 3
1696 Estagio Forca Baixo Sinal 4
1699 Erro Interno ECM
33
Códigos de Falhas Kaptor
5.0 - AGRALE
5.01 - EDC 7C1
Cód. Descrição da falha
105 SensordePressãoAtmosférica
115 SensordeTemperaturadoLiquidodeArrefecimento
120 Sensor de Posição doAcelerador
190 Sensor de Pressão do Rail
195 SensordeTemperaturadoÓleodoMotor
201 Injetor de Combustível 1
202 Injetor de Combustível 2
203 Injetor de Combustível 3
204 Injetor de Combustível 4
205 Injetor de Combustível 5
206 Injetor de Combustível 6
219 Sinal de Rotação do Motor
220 Sensor de Posição doAcelerador
231 Válvula deAlívio do Rail
233 Pressão do Rail
235 Sensor de Pressão do Coletor
239 SensordeTemperaturadoArdeAdmissão
320 SensordeFase(SinaldeRotação)
335 Sinal de Rotação do Motor
340 Sinal de Rotação do Motor
500 SensordeVelocidade
520 Sensor de Pressão do Óleo
560 TensãodeBateria
561 Tensão deAlimentação do ECM
571 Sensor de Posição do Pedal de Freio
606 Recovery
650 LâmpadadeParadadeEmergência
704 Sensor de Posição do Pedal de Embreagem
1002 Válvula Solenóide da Bomba de Combustível
1285 Desligamento ECM
1604 Erro Interno da ECM
1605 Erro na Verificação da Gravação da Memória EEPROM
1606 CapacitorInternodoInjetor1
1607 CapacitorInternodoInjetor2
1611 Comunicação CAN com o Módulo da TransmissãoAutomática
1612 Sensor do Nível do Liquido deArrefecimento
1613 Sensor de Água no Combustível
1614 Memória EEPROM (Não foi feito AFTERRUN)
1615 Memória EEPROM (Erro de verificação do bloco 1)
1625 Tensão deAlimentação do ECM

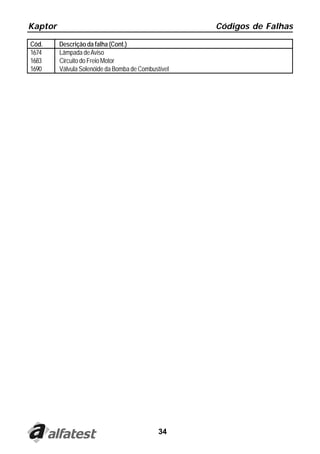

Kaptor Códigos de Falhas
34
Cód. Descrição da falha (Cont.)
1674 Lâmpada deAviso
1683 Circuito do Freio Motor
1690 Válvula Solenóide da Bomba de Combustível

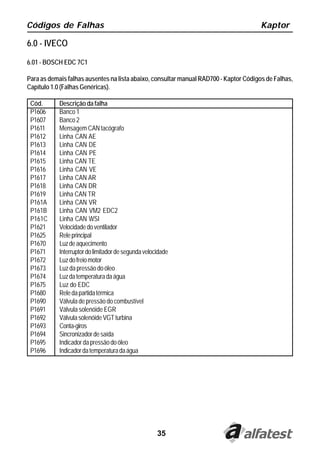

35
Códigos de Falhas Kaptor
6.0 - IVECO
6.01 - BOSCH EDC 7C1
Para as demais falhas ausentes na lista abaixo, consultar manual RAD700 - Kaptor Códigos de Falhas,
Capítulo 1.0 (Falhas Genéricas).
Cód. Descrição da falha
P1606 Banco 1
P1607 Banco 2
P1611 Mensagem CAN tacógrafo
P1612 Linha CAN AE
P1613 Linha CAN DE
P1614 Linha CAN PE
P1615 Linha CAN TE
P1616 Linha CAN VE
P1617 Linha CAN AR
P1618 Linha CAN DR
P1619 Linha CAN TR
P161A Linha CAN VR
P161B Linha CAN VM2 EDC2
P161C Linha CAN WSI
P1621 Velocidadedoventilador
P1625 Releprincipal
P1670 Luzdeaquecimento
P1671 Interruptordolimitadordesegundavelocidade
P1672 Luzdofreiomotor
P1673 Luz da pressão do óleo
P1674 Luzdatemperaturadaágua
P1675 Luz do EDC
P1680 Reledapartidatérmica
P1690 Válvula de pressão do combustível
P1691 Válvula solenóide EGR
P1692 VálvulasolenóideVGTturbina
P1693 Conta-giros
P1694 Sincronizadordesaída
P1695 Indicadordapressãodoóleo
P1696 Indicadordatemperaturadaágua

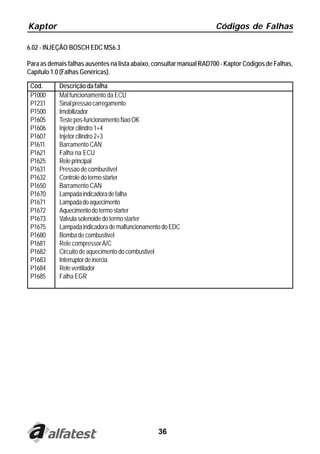

Kaptor Códigos de Falhas
36
6.02 - INJEÇÃO BOSCH EDC MS6.3
Cód. Descrição da falha
P1000 Mal funcionamento da ECU
P1231 Sinalpressaocarregamento
P1500 Imobilizador
P1605 Testepos-funcionamentoNaoOK
P1606 Injetorcilindro1+4
P1607 Injetorcilindro2+3
P1611 Barramento CAN
P1621 Falha na ECU
P1625 Releprincipal
P1631 Pressao de combustivel
P1632 Controledotermostarter
P1650 Barramento CAN
P1670 Lampadaindicadoradefalha
P1671 Lampadadoaquecimento
P1672 Aquecimentodotermostarter
P1673 Valvulasolenoidedotermostarter
P1675 LampadaindicadorademalfuncionamentodoEDC
P1680 Bomba de combustivel
P1681 Rele compressorA/C
P1682 Circuitodeaquecimentodocombustivel
P1683 Interruptordeinercia
P1684 Releventilador
P1685 Falha EGR
Para as demais falhas ausentes na lista abaixo, consultar manual RAD700 - Kaptor Códigos de Falhas,
Capítulo 1.0 (Falhas Genéricas).
Alfatest Indústria e Comércio de Produtos Eletrônicos S/A
Av. Presidente Wilson, 3009 - Ipiranga - CEP. 04220-000 - São Paulo/SP - Brasil
Tel:(11)6165-4700-FAX:(11)6163-3146
E-mail: vendas@alfatest.com.br - Site: http://www.alfatest.com.br

Mais conteúdo relacionado

Mais procurados

Códigos de falhas gm
Códigos de falhas gmCódigos de falhas gm
Códigos de falhas gm
Andre Cardoso

Manual volvo
Manual volvoManual volvo
Manual volvo
Edivaldo Veronese

Esquema elétrico renault master 2.5
Esquema elétrico renault master 2.5Esquema elétrico renault master 2.5
Esquema elétrico renault master 2.5
Junior Iung

Manual Volvo
Manual VolvoManual Volvo
Manual Volvo
Geraldo Sebastian

Manualdeesquemaeltricoscania 140115191538-phpapp01 (1)
Manualdeesquemaeltricoscania 140115191538-phpapp01 (1)Manualdeesquemaeltricoscania 140115191538-phpapp01 (1)
Manualdeesquemaeltricoscania 140115191538-phpapp01 (1)
Angelo Silva

Iveco
IvecoIveco
Regulagem de Valvulas e Unid. Injet Motor Scania
Regulagem de Valvulas e Unid. Injet  Motor ScaniaRegulagem de Valvulas e Unid. Injet  Motor Scania
Regulagem de Valvulas e Unid. Injet Motor Scania
Luiz Antonio da Silva

Esquemas+de+pinagem+de+ecu +nacional
Esquemas+de+pinagem+de+ecu +nacionalEsquemas+de+pinagem+de+ecu +nacional
Esquemas+de+pinagem+de+ecu +nacional
OBD II

Nissan 2.5 euro5 a partir de 2013
Nissan 2.5 euro5 a partir de 2013Nissan 2.5 euro5 a partir de 2013
Nissan 2.5 euro5 a partir de 2013
Geraldo Sebastian

Motor Scania Dc 12
Motor Scania Dc 12 Motor Scania Dc 12
Motor Scania Dc 12
Luiz Antonio da Silva

Reparación de motores spe mayo 2016
Reparación de motores spe mayo 2016Reparación de motores spe mayo 2016
Reparación de motores spe mayo 2016
Jordan Felipe Cabrera Nuñez

162604176-DPO-2012.pdf
162604176-DPO-2012.pdf162604176-DPO-2012.pdf
162604176-DPO-2012.pdf
LuisIbacetaV

150434001 r3 1 1 manual alarme l2004-cs e exact plus
150434001 r3 1 1 manual alarme l2004-cs e exact plus150434001 r3 1 1 manual alarme l2004-cs e exact plus
150434001 r3 1 1 manual alarme l2004-cs e exact plus
Glaudson Filho

Tabela de Códigos de Falhas OBD2 P0001 A P18273
Tabela de Códigos de Falhas OBD2 P0001 A P18273Tabela de Códigos de Falhas OBD2 P0001 A P18273
Tabela de Códigos de Falhas OBD2 P0001 A P18273
Geraldo Sebastian

Tabela de torque
Tabela de torqueTabela de torque
Manual hyundai hr d4 bh 2.5 tci
Manual hyundai hr  d4 bh 2.5 tciManual hyundai hr  d4 bh 2.5 tci
Manual hyundai hr d4 bh 2.5 tci
Anderson Rogerio Fioramonte

204406142 sistema-electrico-p-r-y-t
204406142 sistema-electrico-p-r-y-t204406142 sistema-electrico-p-r-y-t
204406142 sistema-electrico-p-r-y-t
andre1765

Material diagrama-gestion-electronica-sistema-inyeccion-ecm-bosch-motor-mwm-4...
Material diagrama-gestion-electronica-sistema-inyeccion-ecm-bosch-motor-mwm-4...Material diagrama-gestion-electronica-sistema-inyeccion-ecm-bosch-motor-mwm-4...
Material diagrama-gestion-electronica-sistema-inyeccion-ecm-bosch-motor-mwm-4...
Dario Luis

Iveco euro 3 bosch ms6
Iveco euro 3 bosch ms6Iveco euro 3 bosch ms6
Iveco euro 3 bosch ms6
Geraldo Sebastian

Fiat punto linha 2008 - 1.4 8 v flex - sistema magneti marelli iaw 4df
Fiat punto   linha 2008 - 1.4 8 v flex - sistema magneti marelli iaw 4dfFiat punto   linha 2008 - 1.4 8 v flex - sistema magneti marelli iaw 4df
Fiat punto linha 2008 - 1.4 8 v flex - sistema magneti marelli iaw 4df
Alberto Henrique Pir Junior


Mais procurados (20)

Códigos de falhas gm
Códigos de falhas gmCódigos de falhas gm
Códigos de falhas gm

Manual volvo
Manual volvoManual volvo
Manual volvo

Esquema elétrico renault master 2.5
Esquema elétrico renault master 2.5Esquema elétrico renault master 2.5
Esquema elétrico renault master 2.5

Manual Volvo
Manual VolvoManual Volvo
Manual Volvo

Manualdeesquemaeltricoscania 140115191538-phpapp01 (1)
Manualdeesquemaeltricoscania 140115191538-phpapp01 (1)Manualdeesquemaeltricoscania 140115191538-phpapp01 (1)
Manualdeesquemaeltricoscania 140115191538-phpapp01 (1)

Iveco
IvecoIveco
Iveco

Regulagem de Valvulas e Unid. Injet Motor Scania
Regulagem de Valvulas e Unid. Injet  Motor ScaniaRegulagem de Valvulas e Unid. Injet  Motor Scania
Regulagem de Valvulas e Unid. Injet Motor Scania

Esquemas+de+pinagem+de+ecu +nacional
Esquemas+de+pinagem+de+ecu +nacionalEsquemas+de+pinagem+de+ecu +nacional
Esquemas+de+pinagem+de+ecu +nacional

Nissan 2.5 euro5 a partir de 2013
Nissan 2.5 euro5 a partir de 2013Nissan 2.5 euro5 a partir de 2013
Nissan 2.5 euro5 a partir de 2013

Motor Scania Dc 12
Motor Scania Dc 12 Motor Scania Dc 12
Motor Scania Dc 12

Reparación de motores spe mayo 2016
Reparación de motores spe mayo 2016Reparación de motores spe mayo 2016
Reparación de motores spe mayo 2016

162604176-DPO-2012.pdf
162604176-DPO-2012.pdf162604176-DPO-2012.pdf
162604176-DPO-2012.pdf

150434001 r3 1 1 manual alarme l2004-cs e exact plus
150434001 r3 1 1 manual alarme l2004-cs e exact plus150434001 r3 1 1 manual alarme l2004-cs e exact plus
150434001 r3 1 1 manual alarme l2004-cs e exact plus

Tabela de Códigos de Falhas OBD2 P0001 A P18273
Tabela de Códigos de Falhas OBD2 P0001 A P18273Tabela de Códigos de Falhas OBD2 P0001 A P18273
Tabela de Códigos de Falhas OBD2 P0001 A P18273

Tabela de torque
Tabela de torqueTabela de torque
Tabela de torque

Manual hyundai hr d4 bh 2.5 tci
Manual hyundai hr  d4 bh 2.5 tciManual hyundai hr  d4 bh 2.5 tci
Manual hyundai hr d4 bh 2.5 tci

204406142 sistema-electrico-p-r-y-t
204406142 sistema-electrico-p-r-y-t204406142 sistema-electrico-p-r-y-t
204406142 sistema-electrico-p-r-y-t

Material diagrama-gestion-electronica-sistema-inyeccion-ecm-bosch-motor-mwm-4...
Material diagrama-gestion-electronica-sistema-inyeccion-ecm-bosch-motor-mwm-4...Material diagrama-gestion-electronica-sistema-inyeccion-ecm-bosch-motor-mwm-4...
Material diagrama-gestion-electronica-sistema-inyeccion-ecm-bosch-motor-mwm-4...

Iveco euro 3 bosch ms6
Iveco euro 3 bosch ms6Iveco euro 3 bosch ms6
Iveco euro 3 bosch ms6

Fiat punto linha 2008 - 1.4 8 v flex - sistema magneti marelli iaw 4df
Fiat punto   linha 2008 - 1.4 8 v flex - sistema magneti marelli iaw 4dfFiat punto   linha 2008 - 1.4 8 v flex - sistema magneti marelli iaw 4df
Fiat punto linha 2008 - 1.4 8 v flex - sistema magneti marelli iaw 4df


Destaque

Bosch bombas catalogo injecao_eletronica_2011_2012
Bosch bombas catalogo injecao_eletronica_2011_2012Bosch bombas catalogo injecao_eletronica_2011_2012
Bosch bombas catalogo injecao_eletronica_2011_2012
dudu84zn

Tabela de vazão de válvulas injetoras
Tabela de vazão de válvulas injetorasTabela de vazão de válvulas injetoras
Tabela de vazão de válvulas injetoras
Andre Cardoso

Tabela de pressão de combustivel
Tabela de pressão de combustivelTabela de pressão de combustivel
Tabela de pressão de combustivel
Sergio Favaro

095000 8290 explodido injetor HILUX 3.0
095000 8290 explodido injetor HILUX 3.0095000 8290 explodido injetor HILUX 3.0
095000 8290 explodido injetor HILUX 3.0
Junior Iung

Tabela de aplicação de injetores
Tabela de aplicação de injetoresTabela de aplicação de injetores
Tabela de aplicação de injetores
Sergio Favaro

1.13.01.201 rad-703 ver1.03-manual-falhas
1.13.01.201 rad-703 ver1.03-manual-falhas1.13.01.201 rad-703 ver1.03-manual-falhas
1.13.01.201 rad-703 ver1.03-manual-falhas
Jb Mecanica

Tabela teste injetores bosch denso siemens
Tabela teste injetores bosch denso siemensTabela teste injetores bosch denso siemens
Tabela teste injetores bosch denso siemens
Junior Iung

Sistema de combustível PDE e S6 Motor scania
Sistema de combustível PDE e S6 Motor scaniaSistema de combustível PDE e S6 Motor scania
Sistema de combustível PDE e S6 Motor scania
Luiz Antonio da Silva

Tabelas
TabelasTabelas
Guia reparo injetores denso
Guia reparo injetores densoGuia reparo injetores denso
Guia reparo injetores denso
Junior Iung

Bosch catálogo diesel injeção eletronico 2016
Bosch catálogo diesel injeção eletronico 2016Bosch catálogo diesel injeção eletronico 2016
Bosch catálogo diesel injeção eletronico 2016
LEODECIO BELO OLIVEIRA

Catalogo diesel delphi 2015 2016
Catalogo diesel delphi 2015 2016Catalogo diesel delphi 2015 2016
Catalogo diesel delphi 2015 2016
Junior Iung

Codigos de falhas kaptor .com
Codigos de falhas kaptor .comCodigos de falhas kaptor .com
Codigos de falhas kaptor .com
Jose Soares

Manual de diagnosticoacteon
Manual de diagnosticoacteonManual de diagnosticoacteon
Manual de diagnosticoacteon
Geraldo Sebastian

Diagnostico dualogic
Diagnostico dualogicDiagnostico dualogic
Diagnostico dualogic
dieseleletronica

manuais serviço caminhões VW
manuais serviço caminhões VWmanuais serviço caminhões VW
manuais serviço caminhões VW
Mauro Reis

Codigos de error OBD
Codigos de error OBDCodigos de error OBD
Codigos de error OBD
negroZ


Destaque (17)

Bosch bombas catalogo injecao_eletronica_2011_2012
Bosch bombas catalogo injecao_eletronica_2011_2012Bosch bombas catalogo injecao_eletronica_2011_2012
Bosch bombas catalogo injecao_eletronica_2011_2012

Tabela de vazão de válvulas injetoras
Tabela de vazão de válvulas injetorasTabela de vazão de válvulas injetoras
Tabela de vazão de válvulas injetoras

Tabela de pressão de combustivel
Tabela de pressão de combustivelTabela de pressão de combustivel
Tabela de pressão de combustivel

095000 8290 explodido injetor HILUX 3.0
095000 8290 explodido injetor HILUX 3.0095000 8290 explodido injetor HILUX 3.0
095000 8290 explodido injetor HILUX 3.0

Tabela de aplicação de injetores
Tabela de aplicação de injetoresTabela de aplicação de injetores
Tabela de aplicação de injetores

1.13.01.201 rad-703 ver1.03-manual-falhas
1.13.01.201 rad-703 ver1.03-manual-falhas1.13.01.201 rad-703 ver1.03-manual-falhas
1.13.01.201 rad-703 ver1.03-manual-falhas

Tabela teste injetores bosch denso siemens
Tabela teste injetores bosch denso siemensTabela teste injetores bosch denso siemens
Tabela teste injetores bosch denso siemens

Sistema de combustível PDE e S6 Motor scania
Sistema de combustível PDE e S6 Motor scaniaSistema de combustível PDE e S6 Motor scania
Sistema de combustível PDE e S6 Motor scania

Tabelas
TabelasTabelas
Tabelas

Guia reparo injetores denso
Guia reparo injetores densoGuia reparo injetores denso
Guia reparo injetores denso

Bosch catálogo diesel injeção eletronico 2016
Bosch catálogo diesel injeção eletronico 2016Bosch catálogo diesel injeção eletronico 2016
Bosch catálogo diesel injeção eletronico 2016

Catalogo diesel delphi 2015 2016
Catalogo diesel delphi 2015 2016Catalogo diesel delphi 2015 2016
Catalogo diesel delphi 2015 2016

Codigos de falhas kaptor .com
Codigos de falhas kaptor .comCodigos de falhas kaptor .com
Codigos de falhas kaptor .com

Manual de diagnosticoacteon
Manual de diagnosticoacteonManual de diagnosticoacteon
Manual de diagnosticoacteon

Diagnostico dualogic
Diagnostico dualogicDiagnostico dualogic
Diagnostico dualogic

manuais serviço caminhões VW
manuais serviço caminhões VWmanuais serviço caminhões VW
manuais serviço caminhões VW

Codigos de error OBD
Codigos de error OBDCodigos de error OBD
Codigos de error OBD


Semelhante a Manual falhas diesel (1)

Weg guia-de-selecao-de-partida-direta-918-catalogo-portugues-br
Weg guia-de-selecao-de-partida-direta-918-catalogo-portugues-brWeg guia-de-selecao-de-partida-direta-918-catalogo-portugues-br
Weg guia-de-selecao-de-partida-direta-918-catalogo-portugues-br
deltatecnologia

Manual serviço 125 ml83 ignicao
Manual serviço 125 ml83 ignicaoManual serviço 125 ml83 ignicao
Manual serviço 125 ml83 ignicao
Thiago Huari

Manual de serviço cg125 cg125 ml (1983) ignicao
Manual de serviço cg125 cg125 ml (1983) ignicaoManual de serviço cg125 cg125 ml (1983) ignicao
Manual de serviço cg125 cg125 ml (1983) ignicao
Thiago Huari

Manual de serviço cb450 e cb450 custom (1983) ms443831 p interrup
Manual de serviço cb450 e cb450 custom (1983)   ms443831 p interrupManual de serviço cb450 e cb450 custom (1983)   ms443831 p interrup
Manual de serviço cb450 e cb450 custom (1983) ms443831 p interrup
Thiago Huari

Manual de serviço cb450 interrup
Manual de serviço cb450 interrupManual de serviço cb450 interrup
Manual de serviço cb450 interrup
Thiago Huari

Manaul de serviço cbr600 f(3) (2001~) combust
Manaul de serviço cbr600 f(3) (2001~) combustManaul de serviço cbr600 f(3) (2001~) combust
Manaul de serviço cbr600 f(3) (2001~) combust
Thiago Huari

1350299.pdf
1350299.pdf1350299.pdf
1350299.pdf
washington18

Manual de serviço ms biz125 + (6) suplemento 00 x6b-kss-002
Manual de serviço ms biz125 + (6) suplemento   00 x6b-kss-002Manual de serviço ms biz125 + (6) suplemento   00 x6b-kss-002
Manual de serviço ms biz125 + (6) suplemento 00 x6b-kss-002
Thiago Huari

Manual de serviço cb450 ignicao
Manual de serviço cb450 ignicaoManual de serviço cb450 ignicao
Manual de serviço cb450 ignicao
Thiago Huari

Manual de serviço cb450 e cb450 custom (1983) ms443831 p ignicao
Manual de serviço cb450 e cb450 custom (1983)   ms443831 p ignicaoManual de serviço cb450 e cb450 custom (1983)   ms443831 p ignicao
Manual de serviço cb450 e cb450 custom (1983) ms443831 p ignicao
Thiago Huari

codigos vag.pdf
codigos vag.pdfcodigos vag.pdf
codigos vag.pdf
ArizioAmorimRochaJun

Manual de serviço cargotod ignicao
Manual de serviço cargotod ignicaoManual de serviço cargotod ignicao
Manual de serviço cargotod ignicao
Thiago Huari

Manual de serviço cb400 ignicao
Manual de serviço cb400 ignicaoManual de serviço cb400 ignicao
Manual de serviço cb400 ignicao
Thiago Huari

1-E215-1-Familiarização.ppt
1-E215-1-Familiarização.ppt1-E215-1-Familiarização.ppt
1-E215-1-Familiarização.ppt
DEIBY CELEMIN

Manual de serviço xls125 ignicao
Manual de serviço xls125 ignicaoManual de serviço xls125 ignicao
Manual de serviço xls125 ignicao
Thiago Huari

Manual de serviço xl125 s (1984) ms437841p ignicao
Manual de serviço xl125 s (1984)   ms437841p ignicaoManual de serviço xl125 s (1984)   ms437841p ignicao
Manual de serviço xl125 s (1984) ms437841p ignicao
Thiago Huari

Guia de Injeção Eletrônica de combustível de motos, digitalizado e cursado po...
Guia de Injeção Eletrônica de combustível de motos, digitalizado e cursado po...Guia de Injeção Eletrônica de combustível de motos, digitalizado e cursado po...
Guia de Injeção Eletrônica de combustível de motos, digitalizado e cursado po...
Luiz Avelar

Módulos Injeção eletrônica e Chaves codificadas conserto reparo manutenção re...
Módulos Injeção eletrônica e Chaves codificadas conserto reparo manutenção re...Módulos Injeção eletrônica e Chaves codificadas conserto reparo manutenção re...
Módulos Injeção eletrônica e Chaves codificadas conserto reparo manutenção re...
Luciano Freitas

Módulos Injeção eletrônica Reparo conserto e manutenção 455
Módulos Injeção eletrônica Reparo conserto e manutenção 455Módulos Injeção eletrônica Reparo conserto e manutenção 455
Módulos Injeção eletrônica Reparo conserto e manutenção 455
amadeuabaco

Módulos Injeção eletrônica Reparo conserto e manutenção Dodoe
Módulos Injeção eletrônica Reparo conserto e manutenção DodoeMódulos Injeção eletrônica Reparo conserto e manutenção Dodoe
Módulos Injeção eletrônica Reparo conserto e manutenção Dodoe
amadeuabaco


Semelhante a Manual falhas diesel (1) (20)

Weg guia-de-selecao-de-partida-direta-918-catalogo-portugues-br
Weg guia-de-selecao-de-partida-direta-918-catalogo-portugues-brWeg guia-de-selecao-de-partida-direta-918-catalogo-portugues-br
Weg guia-de-selecao-de-partida-direta-918-catalogo-portugues-br

Manual serviço 125 ml83 ignicao
Manual serviço 125 ml83 ignicaoManual serviço 125 ml83 ignicao
Manual serviço 125 ml83 ignicao

Manual de serviço cg125 cg125 ml (1983) ignicao
Manual de serviço cg125 cg125 ml (1983) ignicaoManual de serviço cg125 cg125 ml (1983) ignicao
Manual de serviço cg125 cg125 ml (1983) ignicao

Manual de serviço cb450 e cb450 custom (1983) ms443831 p interrup
Manual de serviço cb450 e cb450 custom (1983)   ms443831 p interrupManual de serviço cb450 e cb450 custom (1983)   ms443831 p interrup
Manual de serviço cb450 e cb450 custom (1983) ms443831 p interrup

Manual de serviço cb450 interrup
Manual de serviço cb450 interrupManual de serviço cb450 interrup
Manual de serviço cb450 interrup

Manaul de serviço cbr600 f(3) (2001~) combust
Manaul de serviço cbr600 f(3) (2001~) combustManaul de serviço cbr600 f(3) (2001~) combust
Manaul de serviço cbr600 f(3) (2001~) combust

1350299.pdf
1350299.pdf1350299.pdf
1350299.pdf

Manual de serviço ms biz125 + (6) suplemento 00 x6b-kss-002
Manual de serviço ms biz125 + (6) suplemento   00 x6b-kss-002Manual de serviço ms biz125 + (6) suplemento   00 x6b-kss-002
Manual de serviço ms biz125 + (6) suplemento 00 x6b-kss-002

Manual de serviço cb450 ignicao
Manual de serviço cb450 ignicaoManual de serviço cb450 ignicao
Manual de serviço cb450 ignicao

Manual de serviço cb450 e cb450 custom (1983) ms443831 p ignicao
Manual de serviço cb450 e cb450 custom (1983)   ms443831 p ignicaoManual de serviço cb450 e cb450 custom (1983)   ms443831 p ignicao
Manual de serviço cb450 e cb450 custom (1983) ms443831 p ignicao

codigos vag.pdf
codigos vag.pdfcodigos vag.pdf
codigos vag.pdf

Manual de serviço cargotod ignicao
Manual de serviço cargotod ignicaoManual de serviço cargotod ignicao
Manual de serviço cargotod ignicao

Manual de serviço cb400 ignicao
Manual de serviço cb400 ignicaoManual de serviço cb400 ignicao
Manual de serviço cb400 ignicao

1-E215-1-Familiarização.ppt
1-E215-1-Familiarização.ppt1-E215-1-Familiarização.ppt
1-E215-1-Familiarização.ppt

Manual de serviço xls125 ignicao
Manual de serviço xls125 ignicaoManual de serviço xls125 ignicao
Manual de serviço xls125 ignicao

Manual de serviço xl125 s (1984) ms437841p ignicao
Manual de serviço xl125 s (1984)   ms437841p ignicaoManual de serviço xl125 s (1984)   ms437841p ignicao
Manual de serviço xl125 s (1984) ms437841p ignicao

Guia de Injeção Eletrônica de combustível de motos, digitalizado e cursado po...
Guia de Injeção Eletrônica de combustível de motos, digitalizado e cursado po...Guia de Injeção Eletrônica de combustível de motos, digitalizado e cursado po...
Guia de Injeção Eletrônica de combustível de motos, digitalizado e cursado po...

Módulos Injeção eletrônica e Chaves codificadas conserto reparo manutenção re...
Módulos Injeção eletrônica e Chaves codificadas conserto reparo manutenção re...Módulos Injeção eletrônica e Chaves codificadas conserto reparo manutenção re...
Módulos Injeção eletrônica e Chaves codificadas conserto reparo manutenção re...

Módulos Injeção eletrônica Reparo conserto e manutenção 455
Módulos Injeção eletrônica Reparo conserto e manutenção 455Módulos Injeção eletrônica Reparo conserto e manutenção 455
Módulos Injeção eletrônica Reparo conserto e manutenção 455

Módulos Injeção eletrônica Reparo conserto e manutenção Dodoe
Módulos Injeção eletrônica Reparo conserto e manutenção DodoeMódulos Injeção eletrônica Reparo conserto e manutenção Dodoe
Módulos Injeção eletrônica Reparo conserto e manutenção Dodoe


Manual falhas diesel (1)

  • 1. CÓDIGOS DE FALHAS 1.13.01.201 - RAD703 / 1.02 CÓDIGOS DE FALHAS KaptorDieselDieselDieselDieselDiesel Kaptor
  • 3. 3 Códigos de Falhas Kaptor SUMÁRIO 1.0 - MERCEDES BENZ.................................................................................... 5 1.01 - FALHAS ADM ......................................................................................................... 5 1.02 - FALHAS PLD / MR ................................................................................................ 6 1.03 - FALHAS CR ........................................................................................................... 9 2.0 - VOLVO / INTERNATIONAL / SAE GENÉRICO.........................................11 2.01 - FALHAS PDE / TEA / CONTROLE DE CARROCERIA / CONTROLE DE VELOCIDADE / INJEÇÃO ELETRÔNICA DIESEL / INJEÇÃO ELETRÔNICA DIESEL SAEJ1587 ............................................................................................... 11 2.02 - VOLVO EDC ..........................................................................................................17 2.03 - ABS (INTERNATIONAL E SAE GENÉRICO) .....................................................17 3.0 - SCANIA ................................................................................................... 23 3.01 - EDC MS5 / EDC MS6.2 .......................................................................................23 4.0 - FORD / VW / SAE GENÉRICO................................................................ 25 4.01 - CUMMINS INTERACT-4 / CUMMINS INTERACT-6 / CUMMINS ISC / INJEÇÃO ELETRÔNICA DIESEL SAEJ1939 ......................................................25 4.02 - MWM EDC 07 4CIL. / MWM EDC 07 6CIL. (VW)................................................29 5.0 - AGRALE .................................................................................................. 33 5.01 - EDC 7C1................................................................................................................33 6.0 - IVECO ..................................................................................................... 35 6.01 - BOSCH EDC 7C1.................................................................................................35 6.02 - INJEÇÃO BOSCH EDC MS6.3...........................................................................36
  • 5. 5 Códigos de Falhas Kaptor 1.0 - MERCEDES BENZ 1.01 - FALHAS ADM Cód. Descrição da falha 0101 Entrada analógica 1 - limiar aplicável excedido 0102 Entrada analógica 1 - limiar aplicável excedido 0201 Entrada analógica 2 - limiar aplicável excedido 0202 Entrada analógica 2 - limiar aplicável excedido 0301 Entrada analógica 3 - limiar aplicável excedido 0302 Entrada analógica 3 - limiar aplicável excedido 0401 Sinal C3 - interrupção ou curto circuito com o positivo 0402 Errodefreqüênciadotacógrafo 0501 Erro na geração do sinal KLW 0502 Interrupção,curtocircuitoentreKLWepositivooucorreiapatinando 0601 Pedaldoaceleradordefeituoso 0602 Pedaltravadonamarchalenta 0603 Pedaldoaceleradorforadaregiãoensinada 0604 Pedaldoaceleradornãoreconhecido 0605 Sinal PWM1 do acelerador não habilitado - interrupção ou curto circuito com a massa ou positivo 0606 Sinal PWM1 do acelerador não habilitado - interrupção ou curto circuito com a massa ou positivo 0701 Sinaldoaceleradormanualforadaregião 0702 Sinaldoaceleradormanualnãohabilitado 0801 Saídadofreiomotorsobrecarregada-curto-circuitocomamassa 0901 Saídadoretardersobrecarregada-curto-circuitocomamassa 1001 SobretensãonoKL30 1002 SubtençãonoKL30 1101 CAN sem comunicação com o PLD 1102 CAN sem possibilidade de operar por uma única via 1103 Falha na área de dados CAN - dados PLD não plausíveis 1104 CAN comunicação por uma única via defeituosa 1201 Freio motor 2 - saída não plausível
  • 6. Kaptor Códigos de Falhas 6 1.02 - FALHAS PLD / MR Cód. Descrição da falha 0100 CAN H conexão para ADM 0101 CAN L conexão para ADM 0102 Dados doADM não plausível 0104 Conexão CAN para ADM 0308 Sensor de ângulo do virabrequim - curto circuito 0309 Sensordeângulodovirabrequim-circuitointerrrompido 0310 Sensor de ângulo do virabrequim - sinal fraco 0311 Sensor de ângulo do virabrequim - sincronismo virabrequim/ comandos de válvulas não plausível 0312 Sensor de ângulo do virabrequim - sem sinal 0313 Sensordeângulodovirabrequim-polaridadeinvertida 0408 Sensor de ângulo do comando de válvulas 0409 Sensor de ângulo do comando de válvulas 0412 Sensor de ângulo do comando de válvulas - sem sinal 0413 Sensor de ângulo do comando de válvulas - polaridade invertida 0530 Sobre-rotação 1015 Sensor de temperatura do óleo - valor acima do range 1016 Sensor de temperatura do óleo - valor abaixo do range 1115 Sensordetemperaturadocombustível-circuitoabertooucurtocircuitoaopositivo 1116 Sensordetemperaturadocombustível-curtocircuitoamassa 1215 Sensordetemperaturadoardesobrealimentação-circuitoabertooucurtocircuitoaopositivo 1216 Sensordetemperaturadoardesobrealimentação-curtocircuitoamassa 1315 Sensor de pressão atmosférica - valor acima do range 1316 Sensor de pressão atmosférica - valor abaixo do range 1415 Sensordepressãodoardesobrealimentação-circuitoabertooucurtocircuitoaopositivo 1416 Sensor de pressão do coletor de admissão - curto circuito a massa 1417 Sensor de pressão do ar de sobrealimentação - valor não plausível 1515 Sensordetemperaturadaágua-circuitoabertooucurtocircuitoaopositivo 1516 Sensordetemperaturadaágua-curtocircuitoamassa 1615 Sensor de pressão do óleo - circuito aberto ou curto circuito ao positivo 1616 Sensor de pressão do óleo - curto circuito a massa 1617 Sensor de pressão do óleo - sinal não plausível 1818 Defeitodoturbocompressor 1820 Pressãodoardesobrealimentaçãomuitoalta 1875 Variaçãodepressãodecarga-muitogrande 1876 Pressãodecargaparaofuncionamentodomododefrenagemnãoeatingida 2020 Pressão do óleo muito baixa 2026 Nível do óleo do motor está muito baixo ou muito alto 2122 Temperaturadolíquidodearrefecimento-muitoalta 2219 Interrupção do KL 15 (ADM ou PLD) 2319 Interrupção do KL 50 (ADM ou PLD) 2509 Interrupção no cabo do sensor de nível de óleo 2515 Sensor de nível do óleo - valor acima do range 2516 Sensor de nível do óleo - valor abaixo do range
  • 7. 7 Códigos de Falhas Kaptor Cód. Descrição da falha (Cont.) 2517 Sensor de nível do óleo - valor não plausível 3015 Sensor de pressão de combustível - valor acima do range 3016 Sensor de pressão de combustível - valor abaixo do range 4024 Processadordeemergênciadefeituoso 4037 Número de cilindros não plausível 4038 Segundocilindro-arranquedefeituoso 4039 Controledomotordepartida 4040 Falhadereconhecimentodeníveldomotordepartida 4041 Defeitonasválvulasproporcionais 4047 Defeitodeprogramação 4048 Número de cilindros não plausível 4049 Parametrização inválida das válvulas proporcionais 4050 Errodeleitura 4051 Falhadeprogramação 4052 FalhainternanoPLD 4053 Erro de leitura da EEPROM 4054 Falha na área de dados CAN 4056 Falhainternadomódulodecomando 4805 Unidade injetora do banco 1 - curto circuito com positivo 4806 Realimentaçãodasunidadesinjetorasdobanco1-curtocircuitocomonegativo 4905 Unidade injetora do banco 2 - curto circuito com positivo 4906 Realimentaçãodasunidadesinjetorasdobanco2-curtocircuitocomonegativo 5026 Steckpumpecilindro1-semacionamento 5027 Steckpumpecilindro1-semacionamento 5028 Steckpumpecilindro1-curtocircuito 5126 Steckpumpecilindro2-semacionamento 5127 Steckpumpecilindro2-semacionamento 5128 Steckpumpecilindro2-curtocircuito 5226 Steckpumpecilindro3-semacionamento 5227 Steckpumpecilindro3-semacionamento 5228 Steckpumpecilindro3-curtocircuito 5326 Steckpumpecilindro4-semacionamento 5327 Steckpumpecilindro4-semacionamento 5328 Steckpumpecilindro4-curtocircuito 5426 Steckpumpecilindro5-semacionamento 5427 Steckpumpecilindro5-semacionamento 5428 Steckpumpecilindro5-curtocircuito 5526 Steckpumpecilindro6-semacionamento 5527 Steckpumpecilindro6-semacionamento 5528 Steckpumpecilindro6-curtocircuito 6506 Linhadediagnósticodoseparadordeóleo-curtocircuitocomonegativo 6564 Linhadediagnósticodoseparadordeóleo-curtocircuitocomopositivooucircuitoaberto 7006 Válvula magnética do turbo/ válvula proporcional 1 - curto circuito com a massa 7007 Válvula proporcional 1 - curto circuito com o positivo 7009 Válvula magnética do turbo/ válvula proporcional 1 - circuito aberto
  • 8. Kaptor Códigos de Falhas 8 Cód. Descrição da falha (Cont.) 7107 Válvula proporcional 3 - curto circuito com o positivo 7109 Válvula magnética do turbo/ válvula proporcional 3 - curto circuito com a massa ou circuito aberto 7206 Válvula proporcional 4 - curto circuito a massa 7207 Válvula proporcional 4 - curto circuito com o positivo 7209 Válvulaproporcional4-circuitoaberto 7305 Válvula proporcional 2 - curto circuito ao positivo 7306 Válvula proporcional 2 - curto circuito a massa 7307 Válvula proporcional 2 - curto circuito com o positivo 7309 Válvulaproporcional2-circuitoaberto 7317 Válvula proporcional 2 - corrente não plusível 7405 Válvula proporcional 5 - curto circuito com o positivo 7408 Válvula proporcional 5 - curto circuito com o negativo 7542 Tensãodabateriaelevada 7543 Tensãodabateriabaixa 7609 Válvulaproporcional6-circuitoaberto 7705 Banco 1 de válvulas proporcionais - curto circuito com o positivo 7708 Banco 1 de válvulas proporcionais - curto circuito com o negativo 7805 Banco 2 de válvulas proporcionais - curto circuito com o positivo 7808 Banco 1 de válvulas proporcionais - curto circuito com o negativo 8005 Relé de partida KL 50 - curto circuito ao positivo 8008 Relé de partida KL 50 - curto circuito a massa 8009 RelédepartidaKL50-circuitoaberto 8033 Contatodachavemagnéticadorelédepartidaprendendomecanicamente 8086 Motordepartidanãofunciona 9044 Steckpumpe(cilindro1) 9045 Steckpumpe(cilindro1) 9144 Steckpumpe(cilindro2) 9145 Steckpumpe(cilindro2) 9244 Steckpumpe(cilindro3) 9245 Steckpumpe(cilindro3) 9344 Steckpumpe(cilindro4) 9345 Steckpumpe(cilindro4) 9444 Steckpumpe(cilindro5) 9445 Steckpumpe(cilindro5) 9544 Steckpumpe(cilindro6) 9545 Steckpumpe(cilindro6) 9644 Steckpumpe(cilindro7) 9645 Steckpumpe(cilindro7) 9744 Steckpumpe(cilindro8) 9745 Steckpumpe(cilindro8) 9846 Cancelamentodecomparaçãodecilindrosimples 9960 Excesso de chaves 9961 Proteção do imobilizador está ativa - ECU travada 9962 Bloqueiodepartida-imobilizadorativado 9963 Falta código transponder noi CAN
  • 9. 9 Códigos de Falhas Kaptor Cód. Descrição da falha (Cont.) 9964 Semcódigotransponder 9965 Chavetranspondererrada 1.03 - FALHAS CR Cód. Descrição da falha 0100 Falha Circuito Massa/ Volume de ar 0105 FalhaSensordePressãodeSobrealimentação 0110 FalhaCircuitoSensordaTemperaturadoAr 0115 FalhaCircuitoSensordeTemperaturadaÁgua 0120 FalhaAtuadordaVálvuladeEstrangulamento 0190 Falha Circuito Sensor de Pressão da Linha de Combustível 0201 Falha Circuito do Injetor - Cilindro 1 0202 Falha Circuito do Injetor - Cilindro 2 0203 Falha Circuito do Injetor - Cilindro 3 0204 Falha Circuito do Injetor - Cilindro 4 0205 Falha Circuito do Injetor - Cilindro 5 0206 Falha Circuito do Injetor - Cilindro 6 0500 FalhaSensorSinaldeVelocidade 0600 Falha Comunicação Serial CAN 0700 FalhaSistemadeControledaTransmissão 0702 SistemaElétricoControledeTransmissão 0703 Falha Entrada Chave Breque/ Conversor de Torque 1105 Falha Circuito Sensor de PressãoAtmosférica 1187 Falha Controle de Pressão Linha de Combustível 1188 Corte Elemento Bomba deAlta Pressão 1189 Corte Canal deAdmissão 1190 FalhaAtuadorVálvulaReguladoradePressão 1192 Falha Circuito Sensor Óleo do Motor 1221 Falha Comunicação CAN ASR/ EGS 1222 Falha Circuito Sensor 1 Posição Pedal 1234 Falha Circuito Sensor 2 Posição Pedal 1330 FalhaControledeArranque 1335 FalhaComandodoArranque 1353 FalhaReguladordaVelocidadedeRotaçãodeTrabalho 1354 Falha Sincronizador Eixo de Cames/ Cambota 1403 Falha Circuito Válvula EGR 1435 FalhaSupervisionamentodoCatalisador 1436 Falha Circuito Sensor 1 deTemperatura dos Gases de Escapamento 1437 Falha Circuito Sensor 2 deTemperatura dos Gases de Escapamento 1470 Falha Controle de PressãoAspiração/Turbo 1480 FalhaControledePré-Incandescência 1481 FalhaLâmpadaIndicadoraIncandescência
  • 10. Kaptor Códigos de Falhas 10 Cód. Descrição da falha (Cont.) 1482 FalhaFasefinalMóduloIncandescência 1515 FalhaLimitadordeVelocidadeMáxima 1520 FalhaInterruptorControledeNavegação 1610 FalhaReleprincipal 1611 Falha ECU defeituosa 1612 Falha ECU - Tensão KL 15 1613 Falha ECU defeituosa 1614 Falha ECU/ Remessa de Combustível/ PosiçãoAgulha 1615 Falha TensãoAlimentação ECU 1617 Falha ECU - Não Codificada (EEPROM) 1622 FalhaDesligamentoElétrico(ELAB) 1626 FalhanoSuportedoMotor 1630 FalhaBloqueiodaIgnição 1636 FalhaVentoinhadeAspiraçãoElétrica 1661 Falha Tensão nos Injetores 1 e 4 1662 Falha Tensão nos Injetores 2 e 3 1663 Falha Válvula Controle de Pressão Combustível 1664 FalhaAquecimentoSuplementar 1665 FalhaPersianadoVentiladordoRadiador 1666 Falha Teste Funcional por Inércia (Com Corte) 1681 Falha Unidade de Comando doAir Bag - Sensor de Choque 1698 Falha Corte Compressor doA/C 1699 Falha Inicio/ Stop do Motor 1705 FalhaInterruptorEmbreagem 2004 FalhaSupervisionamentoTermostato 2006 Falha Sensor de Pressão de Pré-Alimentação 2007 SupervisionamentoPressãodePré-Alimentação 2008 Falha Controle de Pressão Linha de Combustível 2009 Falha Circuito Sensor de Nível da Água 2200 Falhanocircuitodaunidadedecomandodosinstrumentos 2203 Intervenção externa na mistura peloASR 2306 Falhanocircuitodaalimentaçãodosensordopedal2 2319 Falhanocircuitodoconversoranalógicodigital 2320 Tensãolimite-tensãodocapacitor1
  • 11. 11 Códigos de Falhas Kaptor 2.0 - VOLVO / INTERNATIONAL / SAE GENÉRICO 2.01 - FALHAS PDE / TEA / CONTROLE DE CARROCERIA / CONTROLE DE VELOCIDADE / INJEÇÃO ELETRÔNICA DIESEL / INJEÇÃO ELETRÔNICA DIESEL SAEJ1587 Cód. Descrição da falha P031 Posiçãodaalavancaseletora P032 Posição do duplicador de gamas do cambio P033 Posiçãodocilindrodeembreagem P034 Atuadordocilindrodeembreagem P035 Atuadordogarfodemudanças P036 Embreagemcomrevestimentodegastado P037 Tanquedearpressurizadodatrasmissão P038 Níveldecombustível2(tanquedireito) P039 Verificadordofreiomotor P040 Interruptordofreiomotor P041 Interruptordopilotoautomático P042 Interruptordepressãodospneus P043 Estado da chave de ignição P044 Lâmpadadeadvertência P045 Estadodoaquecedordocoletordear P046 Pressão do cilindro do compressor de ar P047 Freiomotor P048 Sensordepressãoatmosférica P049 Estado de controle doABS P050 Embreagemdocompressordearcondicionado P051 Posiçãodaborboleta P052 Temperaturadointercooler P053 Embreagemdosincronizadordocâmbio P054 Sincronizadordofreiomotor P055 Estadoposiçãodahastedotrambulador P056 Interruptordorangedocâmbio P057 Estadordoatuador2datransmissão P058 Posiçãodotrambulador P059 Posiçãodotrilhodotrambulador P060 Atuadordofreiodeestacionamento P061 Inibiçãodofreiomotor P062 Atuador1datransmissão P063 Interruptordedireçãodatransmissão P064 Interruptordosistemadefreio P065 Interruptordofreiodeserviço P066 Componentedehabilitaçãodoveículo P067 Interruptordepedidodemudançademarcha P068 Fatordelimitaçãodetorque P069 Eixo de duas velocidades
  • 12. Kaptor Códigos de Falhas 12 Cód. Descrição da falha (Cont.) P070 Interruptordefreiodeestacionamento P071 Interruptordedesligamentotemporizadodemarchalenta P072 Válvula da passagem secundária de ar P073 Bomba de pressão auxiliar de água P074 Velocidademáxima P075 Temperaturadoeixodedireção P076 Pressão do sistema de suspensão a ar P077 Temperaturadoeixotraseiro1 P078 Temperaturadoeixotraseiro2 P079 Temperaturadopavimento P080 Nível da água de lavagem P081 Sensor de pressão de escape P082 Pressãodearnapartida P083 Estado de velocidade máxima P084 Sensor de velocidade P085 Estadodopilotoautomático P086 Velocidadeprogramadadopilotoautomático P087 Velocidademáximadopilotoautomático P088 Velocidademinímadopilotoautomático P089 PTOmodo P090 PTOtemperaturadoóleo P091 Pedaldoacelerador P092 Porcentagemdecargadomotor P093 Torquedesaída P094 Pressão do combustível P095 Pressãodofiltrodecombustível P096 Sensor de nível de combustível P097 Sensordeindicaçãodeáguanocombustível P098 Sensor de nível de óleo P099 Sensordepressãodofiltrodeóleo P100 Sensor de pressão do óleo P101 Sensor de pressão do bloco do motor P102 Sensordepressãodoturbo P103 Sensordevelocidadedoturbo P104 Sensordepressãodoóleodoturbo P105 Sensordetemperaturadoardeadmissão P106 Sensor MAP P107 Sensor de pressão do filtro de ar P108 Sensordepressãoatmosférica P109 Sensordepressãodaágua P110 Sensordetemperaturadaágua P111 Sensor de nível da água P112 Sensordepressãodofiltrodeágua P113 Governador droop - limitador de velocidade máxima P114 Sensordecorrentedabateria
  • 13. 13 Códigos de Falhas Kaptor Cód. Descrição da falha (Cont.) P115 Sensordecorrentedoalternador P116 Sensordepressãodeaplicaçãodofreio P117 Sensor de pressão 1 do freio P118 Sensor de pressão 2 do freio P119 Sensordepressãodofreiohidráulico P120 Temperaturadoóleodofreiohidráulico P121 Estadodofreiomotor P122 Sensordofreiomotor P123 Sensordepressãodaembreagem P124 Nível do óleo da transmissão P125 Sensor do nível do óleo da transmissão P126 Sensordepressãonofiltrodeóleodatransmissão P127 Sensordepressãodoóleodatransmissão P135 Bombadepressãoextendidadecombustível P136 Sensor de pressão de vácuo auxiliar P137 Sensor de pressão auxiliar P138 Sensordepressãoauxiliarabsoluta P139 Controledepressãodospneus P140 Solenóidedecontroledepressãodopneu P156 Pressãomomentâneadorail P157 Pressão medida do rail P158 Tensão de entrada da ECU P159 Pressãodealimentaçãodocombustível P160 Velocidadedoeixoprincipaldatransmissão P161 Velocidade de saida do eixo da transmissão P162 Comando de posição da transmissão P163 Respostadaposiçãodatransmissão P164 Controledapressãodeinjeção P165 Ângulodebússula P166 Potênciadomotor P167 Tensãodoalternador P168 Tensãodabateria P169 Sensordetemperaturadacarga P170 Sensordetemperaturadacabine P171 Sensordetemperaturadaambiente P172 Sensordetemperaturadoardeadmissão P173 Sensordetemperaturadosgasesdeescape P174 Sensordetemperaturadocombustível P175 Sensordetemperaturadoóleo P176 Sensordetemperaturadoóleodoturbo P177 Temperaturadoóleodatransmissão P178 Sensor de peso do eixo dianteiro P179 Sensor de peso do eixo traseiro P180 Pesodotrailer P181 Peso da carga
  • 14. Kaptor Códigos de Falhas 14 Cód. Descrição da falha (Cont.) P182 Combustível consumido na viagem P183 Consumoinstantâneodoveículo P184 Economiadecombustívelinstantâneo P185 Economiadecombustívelmédia P186 Sensor de velocidade PTO (tomada de força) P187 VelocidadedesejadadurantePTO P188 Rotaçãodemarchalenta P189 Rotaçãomáxima P190 Sensorderotaçãodomotor P191 Sensorderotaçãodasaídadatransmissão P224 Códigodoimobilizador P228 Calibração do sensor de velocidade P237 Númerodeidentificaçãodoveículo P241 Sensordepressãodopneu P242 Sensordetemperaturadopneu P243 Parâmetrodeidentificaçãodecomponente P253 Tempodecorrido S001 Injetor1 S002 Injetor2 S003 Injetor3 S004 Injetor4 S005 Injetor5 S006 Injetor6 S007 Injetor7 S008 Injetor8 S009 Injetor9 S010 Injetor10 S011 Injetor11 S012 Injetor12 S013 Injetor13 S014 Injetor14 S015 Injetor15 S016 Injetor16 S017 Válvula de corte de combustível S018 Válvula de controle de combustível S019 Válvuladecontroledaposiçãodaborboleta S020 Atuadordeavanço S021 Sensordefasedomotor S022 Sensorderotaçãodomotor S023 Cremalheira S024 Sensordeposiçãodacremalheira S025 Proteçãoexternadeentradadomotor S026 Driver auxiliar de saída 1 S027 Atuador1degeometriavariáveldocoletordoturbo S028 Atuador2degeometriavariáveldocoletordoturbo
  • 15. 15 Códigos de Falhas Kaptor Cód. Descrição da falha (Cont.) S029 Entradadecomandodabombadecombustível S030 Entradadecomandodevelocidade S031 Sinaldesaídadotacômetro S032 DriverdesaídadaWastegate S033 Driverdesaídadaembreagemdoventilador S034 Sensordepressãosoescapamento S035 Solenóidedoreguladordepressãodoescapamento S036 Veladeaquecimento S037 Relê do driver de potência da ECU S038 Relêdaveladeaquecimento S039 Relêdomotordearranque S040 Driver auxiliar de saída 2 S041 Alimentação de 8 volts da ECU S042 Reguladordecontroledapressãodoinjetor S043 Atuadordeautomudançademarchahigh S044 Atuadordeautomudançademarchalow S045 Atuadordeautomudançademarchaneutra S046 Atuadordeautomudançademarchacomum S047 Injetordocilindro17 S048 Injetordocilindro18 S049 Injetordocilindro19 S050 Injetordocilindro20 S051 Driver auxiliar de saída 3 S052 Driver auxiliar de saída 4 S053 Driver auxiliar de saída 5 S054 Driver auxiliar de saída 6 S055 Driver auxiliar de saída 7 S056 Driver auxiliar de saída 8 S057 Driver auxiliar do PWM 1 S058 Driver auxiliar do PWM 2 S059 Driver auxiliar do PWM 3 S060 Driver auxiliar do PWM 4 S061 Válvula do sistema de turbulência variável S062 Sensordepré-detonação S063 Atuadordepré-detonação S064 Sensorderotação2 S065 Sensor de oxigênio S066 Sinaldomododecontroledaignição S067 Sinaldecontroledefasedeignição S068 Pressãodeentradasecundáriadoturbo S069 Temperaturadaágua S070 Driver de entrada de ar aquecido 1 S071 Driver de entrada de ar aquecido 2 S082 Injetordocilindro21 S073 Injetordocilindro22
  • 16. Kaptor Códigos de Falhas 16 Cód. Descrição da falha (Cont.) S074 Injetordocilindro23 S075 Injetordocilindro24 S076 Sensordedetonação S077 Válvula de medição de gás S078 Atuadordabombadecombustível S151 Diagnósticodosistema,código1 S152 Diagnósticodosistema,código2 S153 Diagnósticodosistema,código3 S154 Diagnósticodosistema,código4 S155 Diagnósticodosistema,código5 S223 Sensordeluzambiente S224 Alarmeauditivo S225 Lâmpadaverde S226 Interruptorneutrodatransmissão S227 Entradaauxiliaranalógica1 S228 Interruptordemaiorpressãodolíquidorefrigerante S229 Interruptordekickdown S230 Interruptordemarchalenta S231 Linkdecomunicaçãodedados S232 Alimentação de 5 Volts da ECU S233 Maufuncionamentodasegundacontroladora(ECU2) S234 Atuadordofreiodeestacionamentoligado S235 Atuadordofreiodeestacionamentodesligado S236 Conexãodealimantação S237 Sistemadepartida S238 Lâmpadadediagnósticovermelha S239 Lâmpadadediagnósticoamarela S240 Memóriaapagada S242 Interruptorderesumedocontroledopilotoautomático S243 Interruptordesetdocontroledopilotoautomático S244 Interruptordeenabledocontroledopilotoautomático S245 Interruptor1dopedaldaembreagem S246 Interruptor1dopedaldofreio S247 Interruptor2dopedaldofreio S248 Linkdecomunicaçãodedadosproprietários S249 LinkdecomunicaçãoJ1922 S250 LinkdecomunicaçãoJ1708/J1587 S251 Alimentação S252 Módulodecalibração S253 Memóriadosoftwaredecalibração S254 Hardware da controladoria 1 (ECU 1)
  • 17. 17 Códigos de Falhas Kaptor 2.02 - VOLVO EDC Cód. Descrição da falha (Cont.) 05 FalhaSinalRotaçãoBombaInjetora 07 SinalFreqüênciaAltonoSensorVelocidade 08 SinaldeVelocidadeErrado 09 Temperatura doAr Maior que 90ºC 10 Temperatura doAr naAdmissão Baixa 11 TemperaturadoArnaAdmissãoAlta 12 TemperaturaLíquidodeArrefecimentoBaixa 13 TemperaturaLíquidodeArrefecimentoAlta 14 Pressão doAr naAdmissão Baixa 15 Pressão doAr naAdmissãoAlta 16 Tensão Baixa no Pedal doAcelerador 17 TensãoAltanoPedaldoAcelerador 19 Avaria Interna do Módulo de Comando 20 AvariadeRegulaçãoGeneralizada 21 Posição da Cremalheira Reguladora Baixa 22 PosiçãodaCremalheiraReguladoraAlta 24 InterruptordeMarchaLentaAvariado 2.03 - ABS (INTERNATIONAL E SAE GENÉRICO) Cód. Descrição da falha P031 Posiçãodaalavancaseletora P032 Posição do duplicador de gamas do cambio P033 Posiçãodocilindrodeembreagem P034 Atuadordocilindrodeembreagem P035 Atuadordogarfodemudanças P036 Embreagemcomrevestimentodegastado P037 Tanquedearpressurizadodatrasmissão P038 Níveldecombustível2(tanquedireito) P039 Verificadordofreiomotor P040 Interruptordofreiomotor P041 Interruptordopilotoautomático P042 Interruptordepressãodospneus P043 Estado da chave de ignição P044 Lâmpadadeadvertência P045 Estadodoaquecedordocoletordear P046 Pressão do cilindro do compressor de ar P047 Freiomotor P048 Sensordepressãoatmosférica P049 Estado de controle doABS P050 Embreagemdocompressordearcondicionado P051 Posiçãodaborboleta
  • 18. Kaptor Códigos de Falhas 18 Cód. Descrição da falha (Cont.) P052 Temperaturadointercooler P053 Embreagemdosincronizadordocâmbio P054 Sincronizadordofreiomotor P055 Estadoposiçãodahastedotrambulador P056 Interruptordorangedocâmbio P057 Estadordoatuador2datransmissão P058 Posiçãodotrambulador P059 Posiçãodotrilhodotrambulador P060 Atuadordofreiodeestacionamento P061 Inibiçãodofreiomotor P062 Atuador1datransmissão P063 Interruptordedireçãodatransmissão P064 Interruptordosistemadefreio P065 Interruptordofreiodeserviço P066 Componentedehabilitaçãodoveículo P067 Interruptordepedidodemudançademarcha P068 Fatordelimitaçãodetorque P069 Eixo de duas velocidades P070 Interruptordefreiodeestacionamento P071 Interruptordedesligamentotemporizadodemarchalenta P072 Válvula da passagem secundária de ar P073 Bomba de pressão auxiliar de água P074 Velocidademáxima P075 Temperaturadoeixodedireção P076 Pressão do sistema de suspensão a ar P077 Temperaturadoeixotraseiro1 P078 Temperaturadoeixotraseiro2 P079 Temperaturadopavimento P080 Nível da água de lavagem P081 Sensor de pressão de escape P082 Pressãodearnapartida P083 Estado de velocidade máxima P084 Sensor de velocidade P085 Estadodopilotoautomático P086 Velocidadeprogramadadopilotoautomático P087 Velocidademáximadopilotoautomático P088 Velocidademinímadopilotoautomático P089 PTOmodo P090 PTOtemperaturadoóleo P091 Pedaldoacelerador P092 Porcentagemdecargadomotor P093 Torquedesaída P094 Pressão do combustível P095 Pressãodofiltrodecombustível P096 Sensor de nível de combustível
  • 19. 19 Códigos de Falhas Kaptor Cód. Descrição da falha (Cont.) P097 Sensordeindicaçãodeáguanocombustível P098 Sensor de nível de óleo P099 Sensordepressãodofiltrodeóleo P100 Sensor de pressão do óleo P101 Sensor de pressão do bloco do motor P102 Sensordepressãodoturbo P103 Sensordevelocidadedoturbo P104 Sensordepressãodoóleodoturbo P105 Sensordetemperaturadoardeadmissão P106 Sensor MAP P107 Sensor de pressão do filtro de ar P108 Sensordepressãoatmosférica P109 Sensordepressãodaágua P110 Sensordetemperaturadaágua P111 Sensor de nível da água P112 Sensordepressãodofiltrodeágua P113 Governador droop - limitador de velocidade máxima P114 Sensordecorrentedabateria P115 Sensordecorrentedoalternador P116 Sensordepressãodeaplicaçãodofreio P117 Sensor de pressão 1 do freio P118 Sensor de pressão 2 do freio P119 Sensordepressãodofreiohidráulico P120 Temperaturadoóleodofreiohidráulico P121 Estadodofreiomotor P122 Sensordofreiomotor P123 Sensordepressãodaembreagem P124 Nível do óleo da transmissão P125 Sensor do nível do óleo da transmissão P126 Sensordepressãonofiltrodeóleodatransmissão P127 Sensordepressãodoóleodatransmissão P135 Bombadepressãoextendidadecombustível P136 Sensor de pressão de vácuo auxiliar P137 Sensor de pressão auxiliar P138 Sensordepressãoauxiliarabsoluta P139 Controledepressãodospneus P140 Solenóidedecontroledepressãodopneu P156 Pressãomomentâneadorail P157 Pressão medida do rail P158 Tensão de entrada da ECU P159 Pressãodealimentaçãodocombustível P160 Velocidadedoeixoprincipaldatransmissão P161 Velocidade de saida do eixo da transmissão P162 Comando de posição da transmissão P163 Respostadaposiçãodatransmissão
  • 20. Kaptor Códigos de Falhas 20 Cód. Descrição da falha (Cont.) P164 Controledapressãodeinjeção P165 Ângulodebússula P166 Potênciadomotor P167 Tensãodoalternador P168 Tensãodabateria P169 Sensordetemperaturadacarga P170 Sensordetemperaturadacabine P171 Sensordetemperaturadaambiente P172 Sensordetemperaturadoardeadmissão P173 Sensordetemperaturadosgasesdeescape P174 Sensordetemperaturadocombustível P175 Sensordetemperaturadoóleo P176 Sensordetemperaturadoóleodoturbo P177 Temperaturadoóleodatransmissão P178 Sensor de peso do eixo dianteiro P179 Sensor de peso do eixo traseiro P180 Pesodotrailer P181 Peso da carga P182 Combustível consumido na viagem P183 Consumoinstantâneodoveículo P184 Economiadecombustívelinstantâneo P185 Economiadecombustívelmédia P186 Sensor de velocidade PTO (tomada de força) P187 VelocidadedesejadadurantePTO P188 Rotaçãodemarchalenta P189 Rotaçãomáxima P190 Sensorderotaçãodomotor P191 Sensorderotaçãodasaídadatransmissão P224 Códigodoimobilizador P228 Calibração do sensor de velocidade P237 Númerodeidentificaçãodoveículo P241 Sensordepressãodopneu P242 Sensordetemperaturadopneu P243 Parâmetrodeidentificaçãodecomponente P253 Tempodecorrido S001 Sensordevelocidadedarodadianteiraesquerda S002 Sensordevelocidadedarodadianteiradireita S003 Sensordevelocidadedarodatraseira1esquerda S004 Sensordevelocidadedarodatraseira1direita S005 Sensordevelocidadedarodatraseira2esquerda S006 Sensordevelocidadedarodatraseira2direita S007 Válvulademodulaçãodepressãodianteiraesquerda S008 Válvulademodulaçãodepressãodianteiradireita S009 Válvulademodulaçãodepressãotraseira1esquerda S010 Válvulademodulaçãodepressãotraseira1direita
  • 21. 21 Códigos de Falhas Kaptor Cód. Descrição da falha (Cont.) S011 Válvulademodulaçãodepressãotraseira2esquerda S012 Válvulademodulaçãodepressãotraseira2direita S013 Relêdecontroledomotor S014 Relêdiagonal1 S015 Relêdiagonal2 S016 InterruptordemodoABS S017 Interruptordemododecontroledetração S018 Válvula de controle de tração 1 S019 Válvula de controle de tração 2 S020 Controlepneumáticodomotor S021 Servomotordecontroledomotor S022 Sensor de velocidade S023 Lâmpadadeadvertência S024 Lâmpadadecontroledetração S025 Sensor de velocidade das rodas dianteiras - média dos sensores S026 Sensor de velocidade das rodas traseiras 1 - média dos sensores S027 Sensor de velocidade das rodas traseiras 2 - média dos sensores S028 Pressão do modulador - relê da válvula do eixo diferencial S029 Transdutor de pressão - relê da válvula do eixo diferencial S030 Relêdecontroleprincipal S031 Ajustedofreiodacarreta-rodadianteiraesquerda S032 Ajustedofreiodacarreta-rodadianteiradireita S033 Ajustedofreiodacarreta-rodatraseiraesquerda S034 Ajustedofreiodacarreta-rodatraseiradireita S035 Ajustedofreiodocavalo-rodadianteiraesquerda S036 Ajustedofreiodocavalo-rodadianteiradireita S037 Ajuste do freio do cavalo - roda traseira 1 esquerda S038 Ajuste do freio do cavalo - roda traseira 1 direita S039 Ajuste do freio do cavalo - roda traseira 2 esquerda S040 Ajuste do freio do cavalo - roda traseira 2 direita S041 Relê de peso da carga S042 Válvulasolenóidederetençãodasuspensãodianteiraesquerda S043 Válvulasolenóidederetençãodasuspensãodianteiradireita S044 Válvulasolenóidederetençãodasuspensãotraseira1esquerda S045 Válvulasolenóidederetençãodasuspensãotraseira1direita S046 Válvulasolenóidederetençãodasuspensãotraseira2esquerda S047 Válvulasolenóidederetençãodasuspensãotraseira2direita S048 Válvulasolenóidedeliberaçãodobasculantedianteiraesquerda S049 Válvulasolenóidedeliberaçãodobasculantedianteiradireita S050 Válvulasolenóidedeliberaçãodobasculantetraseira1esquerda S051 Válvulasolenóidedeliberaçãodobasculantetraseira1direita S052 Válvulasolenóidedeliberaçãodobasculantetraseira2esquerda S053 Válvulasolenóidedeliberaçãodobasculantetraseira2direita S151 Diagnósticodosistema,código1 S152 Diagnósticodosistema,código2
  • 22. Kaptor Códigos de Falhas 22 Cód. Descrição da falha (Cont.) S153 Diagnósticodosistema,código3 S154 Diagnósticodosistema,código4 S155 Diagnósticodosistema,código5 S223 Sensordeluzambiente S224 Alarmeauditivo S225 Lâmpadaverde S226 Interruptorneutrodatransmissão S227 Entradaauxiliaranalógica1 S228 Interruptordemaiorpressãodolíquidorefrigerante S229 Interruptordekickdown S230 Interruptordemarchalenta S231 Linkdecomunicaçãodedados S232 Alimentação de 5 Volts da ECU S233 Maufuncionamentodasegundacontroladora(ECU2) S234 Atuadordofreiodeestacionamentoligado S235 Atuadordofreiodeestacionamentodesligado S236 Conexãodealimantação S237 Sistemadepartida S238 Lâmpadadediagnósticovermelha S239 Lâmpadadediagnósticoamarela S240 Memóriaapagada S242 Interruptorderesumedocontroledopilotoautomático S243 Interruptordesetdocontroledopilotoautomático S244 Interruptordeenabledocontroledopilotoautomático S245 Interruptor1dopedaldaembreagem S246 Interruptor1dopedaldofreio S247 Interruptor2dopedaldofreio S248 Linkdecomunicaçãodedadosproprietários S249 LinkdecomunicaçãoJ1922 S250 LinkdecomunicaçãoJ1708/J1587 S251 Alimentação S252 Módulodecalibração S253 Memóriadosoftwaredecalibração S254 Hardware da controladoria 1 (ECU 1)
  • 23. 23 Códigos de Falhas Kaptor 3.0 - SCANIA 3.01 - EDC MS5 / EDC MS6.2 Cód. Descrição da falha 4 Sinaldosensordetemperaturadaágua 6 Sinaldosensordetemperaturadoardeadmissão 7 Sinal do sensor de pressão do ar de admissão 9 Tensão da bateria abaixo de 9VDC 0a Sinaiscontraditóriosdosinterruptoresdopedaldofreio 0e Sinalderotaçãodomotorultrapassou3000RPM 18 Sinalprovenientedocomandodocontroledecruzeiro 1a Falha no circuito de comunicação CAN 20 Pedaldoaceleradoredofreiopressionadosaomesmotempo 21 ECU alimentada mesmo com a chave da ignição desligada 27 Sinalprovenientedointerruptordecortedeemergência 2c Unidade de injeçao do cilindro 5 2d Unidade de injeçao do cilindro 3 2e Unidade de injeçao do cilindro 6 2f Unidade de injeçao do cilindro 2 30 Unidade de injeçao do cilindro 4 31 Unidade de injeçao do cilindro 1 4b Sinal proveniente do sensor de pressão do óleo é improvável 4c Falha(avaria)duranteaverificaçãodoimobilizador 4e Sinaldosensordepressãoatmosférica 51 Falha (avaria) na comunicação CAN com a ECU 55 Falha (avaria) na comunicação CAN com a ECU 56 Sinal de velocidade do veículo 57 Nenhum sinal de velocidade do veículo ou velocidade improvavelmente alta 81 Sinaldopotênciometrodosensordopedaldoacelerador 82 Sinalderotaçãoprincipal 83 Sinalde rotaçãoauxiliar 89 Tensãodabateriaforadafaixapermitida 8b Falhaduranteotestedecortedealimentação 8d Falhainternanaunidadedecomando 92 Contato fraco com o sinal do sensor de posição da cremalheira 93 Sinal improvável proveniente do sensor de posição da cremalheira 94 Acremalheiranãopodeserajustadacorretamente 97 Nenhuma mensagen de CAN da ECU sobre a velocidade, ou a ECU informou que o sinal do tacógrafoestácomproblemas a2 Rotaçãonãodiminuisuficientementedepressaquandoomotorédesligado a4 Falhainternanaunidadedecomando a5 Testedecortedealimentaçãoincompleto a6 Circuitocomandadopeloestágioacionadordaunidadedecomando a9 Falha interna na unidade de comando (ECU)
  • 24. Kaptor Códigos de Falhas 24 Cód. Descrição da falha (Cont.) f1 Sinalimprováveldopotênciometrodosensordopedaldoacelerador f2 Desvioentreopedaldoaceleradoreointerruptordoacelerador
  • 25. 25 Códigos de Falhas Kaptor 4.0 - FORD / VW / SAE GENÉRICO 4.01 - CUMMINS INTERACT-4 / CUMMINS INTERACT-6 / CUMMINS ISC / INJEÇÃO ELETRÔNICA DIESELSAEJ1939 Cód. Descrição da falha 00000 BloqueioPartida 00051 PosiçãodaBorboleta 00052 TemperaturadoIntercooler 00053 ValordaEmbreagemdoSincronizadordaTransmissão 00054 Valor do Freio do Sincronizador daTransmissão 00059 PosiçãoTrilhoTrambulador 00060 Posição daAlavanca da Marcha 00069 InterruptorEixoDuasVelocidades 00070 InterruptorFreioEstacionamento 00072 Válvula de Passagem Blower 00073 Pressão da BombaAuxiliar de Água 00074 Velocidade Máxima 00075 TemperaturadoEixodaDireção 00079 TemperaturaRodovia 00080 NivelAgua Lavador de Para-brisas 00081 Sensor Pressão de Escape. 00082 Pressão doAr de Partida 00084 SensorVelocidade 00086 VelocidadeProgramadaPilotoAutomático 00087 MáximaVelocidadePilotoAutomático 00088 MínimaVelocidadePilotoautomático 00090 TemperaturadoÓleodoPTO 00091 Posição do Pedal doAcelerador 00092 Carga do Motor na RotaçãoAtual 00094 Pressão Combustível 00095 Pressão do Filtro do Combustível 00096 Sensor Nível Combustível 00097 Sensor Água no Combustível 00098 Sensor Nível do Óleo do Motor 00099 Sensor de Pressão do Filtro do Óleo do Motor 00100 Sensor de Pressão do Óleo do Motor 00101 Sensor de Pressão do Bloco do Motor 00102 Sensor de Pressão do Turbo 00104 Sensor de Pressão do Óleo do Turbo 00105 SensordeTemperaturadoArdeAdmissão 00106 Sensor de Pressão deAdmissão doAr 00107 Sensor de Pressão do Filtro deAdmissão 00108 SensorPressãoAtmosférica 00109 Sensor Pressão da Água
  • 26. Kaptor Códigos de Falhas 26 Cód. Descrição da falha (Cont.) 00110 SensorTemperaturadaÁgua 00111 Sensor do Nivel de Água 00112 Sensor de Pressão do Filtro de Água 00114 SensordeCorrentedaBateria 00115 SensordeCorrenteAlternada 00116 Sensor de Pressão deAplicação do Freio 00117 Sensor de Pressão Primária do Freio 00118 Sensor de Pressão Secundária do Freio 00119 SensorPressãoHidráulicadoRetardador 00120 TemperaturadoÓleoRetardadorHidráulico 00123 Sensor de Pressão da Embreagem 00124 Sensor de Nível do Oleo da Transmissão 00126 Sensor de Pressão do Filtro da Transmissão 00127 Sensor de Pressão do Óleo da Transmissão 00157 Pressão da Linha de Injeção 00158 Tensão deAlimentação da ECU 00160 SensordeVelocidadedoTurbo 00161 SensordeVelocidadedeEntrada 00164 Controle de Pressão de Injeção 00165 CoordenadadaBússola 00166 PotênciadoMotor 00167 TensãodoAlternador 00168 TensãodaBateria 00169 SensordeTemperaturaAmbientedoContainer 00170 SensordeTemperaturadoInteriordaCabine 00171 SensordeTemperaturaAmbiente 00172 SensordeTemperaturadaAdmissão 00173 SensordeTemperaturadoEscape 00174 SensordeTemperaturadoCombustível 00175 SensordeTemperaturadoÓleodoMotor 00176 TemperaturadoÓleodoTurbo 00177 TemperaturadoÓleodaTransmissão 00180 Sensor de Peso do Reboque 00181 Sensor de Peso da Carga 00182 Consumo da Viagem 00183 ConsumoReferencia 00184 ConsumoInstantâneo 00185 Consumo Médio 00186 Sensor de Velocidade do PTO 00187 VelocidadeDesejadadoPTO 00188 RotaçãodeMarchaLenta,Ponto1 00189 Rotação Máxima do Motor 00190 Sensor de Rotação do Motor 00191 SensordeRotaçãodeSaída 00241 Sensor de Pressão do Pneu
  • 27. 27 Códigos de Falhas Kaptor Cód. Descrição da falha (Cont.) 00242 SensordeTemperaturadoPneu 00441 TemperaturaOEM 00515 RotaçãoDesejadaMarchaLenta 00516 Sensor de Velocidade em Relação ao Solo 00517 Sensor de Velocidade Baseada por Navegação 00521 Sensor de Posição do Pedal do Freio 00558 InterruptordeMarchaLentadoPedaldoAcelerador 00559 InterruptordePlenaCargadoPedaldoAcelerador 00560 SensordeEngatedaTransmissão 00561 Controle do Motor –ASRAtivo 00562 Controle do Freio –ASRAtivo 00564 TravadoDiferencialCentral 00565 TravadoDiferencialCentralFrontal 00566 TravadoDiferencialCentralTraseiro 00567 Trava do Diferencial do Eixo Dianteiro 1 00568 Trava do Diferencial do Eixo Dianteiro 2 00569 Trava do Diferencial do Eixo Traseiro 1 00570 Trava do Diferencial do Eixo Traseiro 2 00571 InterruptordoRetardadorparaAjudanoFreio 00572 InterruptordoRetardadorparaAjudanaMudançadeMarcha 00573 EngatedoConversordeTorque 00574 Sensor de Mudança de Marcha 00575 Interruptor Off Road doABS 00576 InterruptorOffRoaddoASR 00577 InterruptorHillHolder 00578 TemperaturadoDiferencial 00579 Sensor de Pressão da Suspensão aAr 00589 VelocidadedoAlternador 00590 EstadodoTemporizadordeDesligamento 00591 FunçãodoTemporizadordeDesligamento 00592 CancelamentodoTemporizadordeDesligamento 00593 IndicadordaECUdeDesligamentopeloTemporizador 00594 AlertaaoMotoristadoTemporizadordeDesligamento 00595 Estado deAtivação do PilotoAuto 00596 InterruptordoPilotoAuto 00597 PilotoAutomático-InterruptordoFreio 00598 PilotoAutomático-InterruptordaEmbreagem 00599 InterruptorSetdoPilotoAutomático 00600 InterruptorCoastdoPilotoAutomático 00601 InterruptordeRetomadadoPilotoautomático 00602 InterruptordeAceleraçãodoPilotoAutomático 00604 InterruptordeDireção–Neutro 00606 HabilitaçãoMomentâneadeSobreRotação 00607 DesabilitaçãoMudançaProgressiva
  • 28. Kaptor Códigos de Falhas 28 Cód. Descrição da falha (Cont.) 00608 LinkJ1708/J1587 00620 Tensão deAlimentação dos Sensores C 00622 LinkJ1922 00623 Lamp.Parada 00624 LâmpadadeAdvertência 00625 Imobilizador 00626 VeladeAquecimento 00627 Erro de Gravação da ECU 00628 Erro Interno do Software ECM 00629 Erro Interno ECM 00630 Erro Interno ECM 00639 Link J1939 – Rede Primária do Veículo 00647 Ventilador 00651 Grupo1deInjetoresouInjetor1 00652 Injetor2 00653 Injetor3 00654 Grupo2deInjetoresouInjetor4 00655 Injetor5 00656 Injetor6 00723 Sensor de Fase 00770 AtuadorDiretodeEscorregamentodaTransmissão 00771 AtuadorIndiretodeEscorregamentodaTransmissão 00772 IndicadordoAtuadordeTrilho1doTrambulador–AlavancadeMudança 00773 AtuadorMudança1 00781 PosiçãodoTrambulador 00782 PosiçãodaHastedoTrambulador 00783 AtuadordoTrilho2 00784 AtuadordeMudança2 00786 AtuadordeDesabastecimento 00787 FreioInercial 00788 AtuadordaEmbreagem 00790 IndicadordeNeutro 00898 RotaçãodeMarchaLenta 00899 MododeTorquedoMotor 00900 Retardador 00903 Interruptor de Elevação de Marcha 00904 SensordasRodasDianteiras 00905 SensordaRodaDianteiraEsquerda 00906 SensordaRodaDianteiraDireita 00907 Sensor1daRodaTraseiraEsquerda 00908 Sensor1daRodaTraseiraDireita 00909 Sensor2daRodaTraseiraEsquerda 00910 Sensor2daRodaTraseiraDireita 00923 DriverAnalógico do Sensor deTorque
  • 29. 29 Códigos de Falhas Kaptor Cód. Descrição da falha (Cont.) 00966 InterruptordoMododeTestedoMotor 00967 InterruptordeDecrementodeMarchaLenta 00968 InterruptordeIncrementodeMarchaLenta 00974 Sensor de Posição do PedalAcelerador Remoto 00987 LâmpadadeProteção 01073 Circuito do Freio Motor 01077 VazamentonaLinhadeCombustível 01079 TensãodeAlimentaçãodoSensorA 01080 TensãodeAlimentaçãodoSensorB 01136 Temperatura da ECU 01195 RotaçãoDetectadacomoImobilizadorAtivo 01213 LâmpadaIndicadoradeMauFuncionamento 01220 Suporte OBD 01222 SuporteaoSistemadeMonitoramentoNãoContínuo 01223 EstadodoSistemadeMonitoramentoNãoContínuo 01224 TestedoIdentificador 01225 TestedoIdentificadorTipo–Componente 01226 ValordoTeste 01227 Teste do Limite Máximo 01228 TesteLimiteMínimo 01229 TestedosIdentificadoresSuportados 01230 Link de Dados 01231 Link1939Rede2 01232 Link ISO 9141 01233 LinkJ1850 01234 OutraPortaEspecificadaPeloFabricante 01235 LinkJ1939Rede3 01347 ReguladordeTensãodaBombadeCombustível 01387 Sinal de Pressão Óleo do Motor 01661 LuzesdeAdvertência 4.02 - MWM EDC 07 4CIL. / MWM EDC 07 6CIL. (VW) Cód. Descrição da falha 0100 Falha Circuito Massa/Volume de ar 0105 Falha no Circuito do Map 0110 FalhaSensorTemperaturaArAdmissao 0115 FalhaCircuitoSensorTemperaturaAgua 0116 FalhaCircuitoSensorTemperaturaAgua 0120 FalhaCircuitoPedalAcelerador 0180 Falha Circuito SensorTemp.Combustivel 0190 Falha Circuito Sensor Pres.Linha Comb. 0195 FalhaCircuitoSensorTemperaturaOleo
  • 30. Kaptor Códigos de Falhas 30 Cód. Descrição da falha (Cont.) 0196 FalhaCircuitoSensorTemperaturaOleo 0201 Falha Injetor Combustivel - Grupo 1 0202 Falha Injetor Combustivel - Grupo 2 0203 Falha Injetor Combustivel - Grupo 3 0204 Falha Injetor Combustivel - Grupo 4 0205 Falha Injetor Combustivel - Grupo 5 0206 Falha Injetor Combustivel - Grupo 6 0218 SobrerotacaoMotor 0219 SobrerotacaoMotor 0220 FalhaCircuitoPedalAcelerador 0230 Estagio Forca Higside 7 0231 Falha ValvulaAlivio Rail 0232 Falha Circuito Sensor Pressao Linha Combustivel 0233 Falha Circuito Sensor Pressao Linha Combustivel 0235 FalhaSensorPressaodoTurbo 0239 FalhaSensorTemperaturaArAdmissao 0300 Erro Interno ECM 0301 Cilindro1FalhaBalanceamento 0302 Cilindro2FalhaBalanceamento 0303 Cilindro3FalhaBalanceamento 0304 Cilindro4FalhaBalanceamento 0305 Cilindro5FalhaBalanceamento 0306 Cilindro6FalhaBalanceamento 0307 SmoothRunning0 0308 SmoothRunning1 0309 SmoothRunning2 0310 SmoothRunning3 0311 SmoothRunning4 0312 SmoothRunning5 0320 FalhaSinalRotacao 0335 FalhaSinalRotacao 0340 Falha Sensor de Fase 0400 Falha no Fluxo da EGR 0500 FalhaSensorVelocidadeVeiculo 0520 Falha Sensor Pressao do Oleo 0555 Erro Desligamento da ECM 0560 FalhaVoltagemdaBateria 0561 FalhaTensaodaBateria 0571 FalhaInterruptordeFreio 0572 FalhaPilotoAutomatico 0606 Mau Funcionamento da ECU 0650 FalhaLampadaDiagnose 0703 FalhaConversorTorque 0704 FalhaCircuitoInterruptorPedalEmbreagem 1125 FalhaRegulagemPressaodoTurbo
  • 31. 31 Códigos de Falhas Kaptor Cód. Descrição da falha (Cont.) 1285 Erro Desligamento da ECM 1300 FalhaGeralIgnicao 1301 Falha Ignicao Cilindro 1 1302 Falha Ignicao Cilindro 2 1303 Falha Ignicao Cilindro 3 1304 Falha Ignicao Cilindro 4 1305 Falha Ignicao Cilindro 5 1306 Falha Ignicao Cilindro 6 1501 RotacaoMotorRedundante 1603 Falha Modulo MWIS 1604 Erro Interno ECM 1605 Erro Gravacao na EEPROM 1606 Falha Banco de Capacitores 1 1607 Falha Banco de Capacitores 2 1609 FalhaControledeTracao 1610 FalhaControledeTransmissao 1611 Mau Funcionamento do Modulo CAN 1612 Falha Sensor NivelAguaArrefecimento 1613 Falha SensorAgua no Combustivel 1614 Ciclo Registro Nao Finalizado 1615 Erro Interno ECM 1616 Erro Interno ECM 1617 Erro Interno ECM 1625 FalhaRelePrincipal 1670 FalhaAquecedorPartidaaFrio 1671 Estagio Forca Lowside 2 1672 Estagio Forca Lowside 3 1673 Estagio Forca Lowside 4 1674 FalhaLampadadeAdvertencia 1675 FalhaLampadadeParada 1680 Estagio Forca Higside 1 1681 Estagio Forca Higside 2 1682 Estagio Forca Higside 3 1683 FalhaFreioMotor 1684 Estagio Forca Higside 5 1685 Estagio Forca Higside 6 1686 Estagio Forca Higside 7 1687 FalhaMotordePartida 1688 Estagio Forca Higside 9 1689 Estagio Forca Higside 10 1690 Falha Bomba de Combustivel Rail 1691 FalhaAtuadorPressaoTurbo 1692 Estagio Forca Higside 3 1693 Tacografo 1694 Estagio Forca Baixo Sinal 2
  • 32. Kaptor Códigos de Falhas 32 Cód. Descrição da falha (Cont.) 1695 Estagio Forca Baixo Sinal 3 1696 Estagio Forca Baixo Sinal 4 1699 Erro Interno ECM
  • 33. 33 Códigos de Falhas Kaptor 5.0 - AGRALE 5.01 - EDC 7C1 Cód. Descrição da falha 105 SensordePressãoAtmosférica 115 SensordeTemperaturadoLiquidodeArrefecimento 120 Sensor de Posição doAcelerador 190 Sensor de Pressão do Rail 195 SensordeTemperaturadoÓleodoMotor 201 Injetor de Combustível 1 202 Injetor de Combustível 2 203 Injetor de Combustível 3 204 Injetor de Combustível 4 205 Injetor de Combustível 5 206 Injetor de Combustível 6 219 Sinal de Rotação do Motor 220 Sensor de Posição doAcelerador 231 Válvula deAlívio do Rail 233 Pressão do Rail 235 Sensor de Pressão do Coletor 239 SensordeTemperaturadoArdeAdmissão 320 SensordeFase(SinaldeRotação) 335 Sinal de Rotação do Motor 340 Sinal de Rotação do Motor 500 SensordeVelocidade 520 Sensor de Pressão do Óleo 560 TensãodeBateria 561 Tensão deAlimentação do ECM 571 Sensor de Posição do Pedal de Freio 606 Recovery 650 LâmpadadeParadadeEmergência 704 Sensor de Posição do Pedal de Embreagem 1002 Válvula Solenóide da Bomba de Combustível 1285 Desligamento ECM 1604 Erro Interno da ECM 1605 Erro na Verificação da Gravação da Memória EEPROM 1606 CapacitorInternodoInjetor1 1607 CapacitorInternodoInjetor2 1611 Comunicação CAN com o Módulo da TransmissãoAutomática 1612 Sensor do Nível do Liquido deArrefecimento 1613 Sensor de Água no Combustível 1614 Memória EEPROM (Não foi feito AFTERRUN) 1615 Memória EEPROM (Erro de verificação do bloco 1) 1625 Tensão deAlimentação do ECM
  • 34. Kaptor Códigos de Falhas 34 Cód. Descrição da falha (Cont.) 1674 Lâmpada deAviso 1683 Circuito do Freio Motor 1690 Válvula Solenóide da Bomba de Combustível
  • 35. 35 Códigos de Falhas Kaptor 6.0 - IVECO 6.01 - BOSCH EDC 7C1 Para as demais falhas ausentes na lista abaixo, consultar manual RAD700 - Kaptor Códigos de Falhas, Capítulo 1.0 (Falhas Genéricas). Cód. Descrição da falha P1606 Banco 1 P1607 Banco 2 P1611 Mensagem CAN tacógrafo P1612 Linha CAN AE P1613 Linha CAN DE P1614 Linha CAN PE P1615 Linha CAN TE P1616 Linha CAN VE P1617 Linha CAN AR P1618 Linha CAN DR P1619 Linha CAN TR P161A Linha CAN VR P161B Linha CAN VM2 EDC2 P161C Linha CAN WSI P1621 Velocidadedoventilador P1625 Releprincipal P1670 Luzdeaquecimento P1671 Interruptordolimitadordesegundavelocidade P1672 Luzdofreiomotor P1673 Luz da pressão do óleo P1674 Luzdatemperaturadaágua P1675 Luz do EDC P1680 Reledapartidatérmica P1690 Válvula de pressão do combustível P1691 Válvula solenóide EGR P1692 VálvulasolenóideVGTturbina P1693 Conta-giros P1694 Sincronizadordesaída P1695 Indicadordapressãodoóleo P1696 Indicadordatemperaturadaágua
  • 36. Kaptor Códigos de Falhas 36 6.02 - INJEÇÃO BOSCH EDC MS6.3 Cód. Descrição da falha P1000 Mal funcionamento da ECU P1231 Sinalpressaocarregamento P1500 Imobilizador P1605 Testepos-funcionamentoNaoOK P1606 Injetorcilindro1+4 P1607 Injetorcilindro2+3 P1611 Barramento CAN P1621 Falha na ECU P1625 Releprincipal P1631 Pressao de combustivel P1632 Controledotermostarter P1650 Barramento CAN P1670 Lampadaindicadoradefalha P1671 Lampadadoaquecimento P1672 Aquecimentodotermostarter P1673 Valvulasolenoidedotermostarter P1675 LampadaindicadorademalfuncionamentodoEDC P1680 Bomba de combustivel P1681 Rele compressorA/C P1682 Circuitodeaquecimentodocombustivel P1683 Interruptordeinercia P1684 Releventilador P1685 Falha EGR Para as demais falhas ausentes na lista abaixo, consultar manual RAD700 - Kaptor Códigos de Falhas, Capítulo 1.0 (Falhas Genéricas).
  • 37. Alfatest Indústria e Comércio de Produtos Eletrônicos S/A Av. Presidente Wilson, 3009 - Ipiranga - CEP. 04220-000 - São Paulo/SP - Brasil Tel:(11)6165-4700-FAX:(11)6163-3146 E-mail: vendas@alfatest.com.br - Site: http://www.alfatest.com.br
