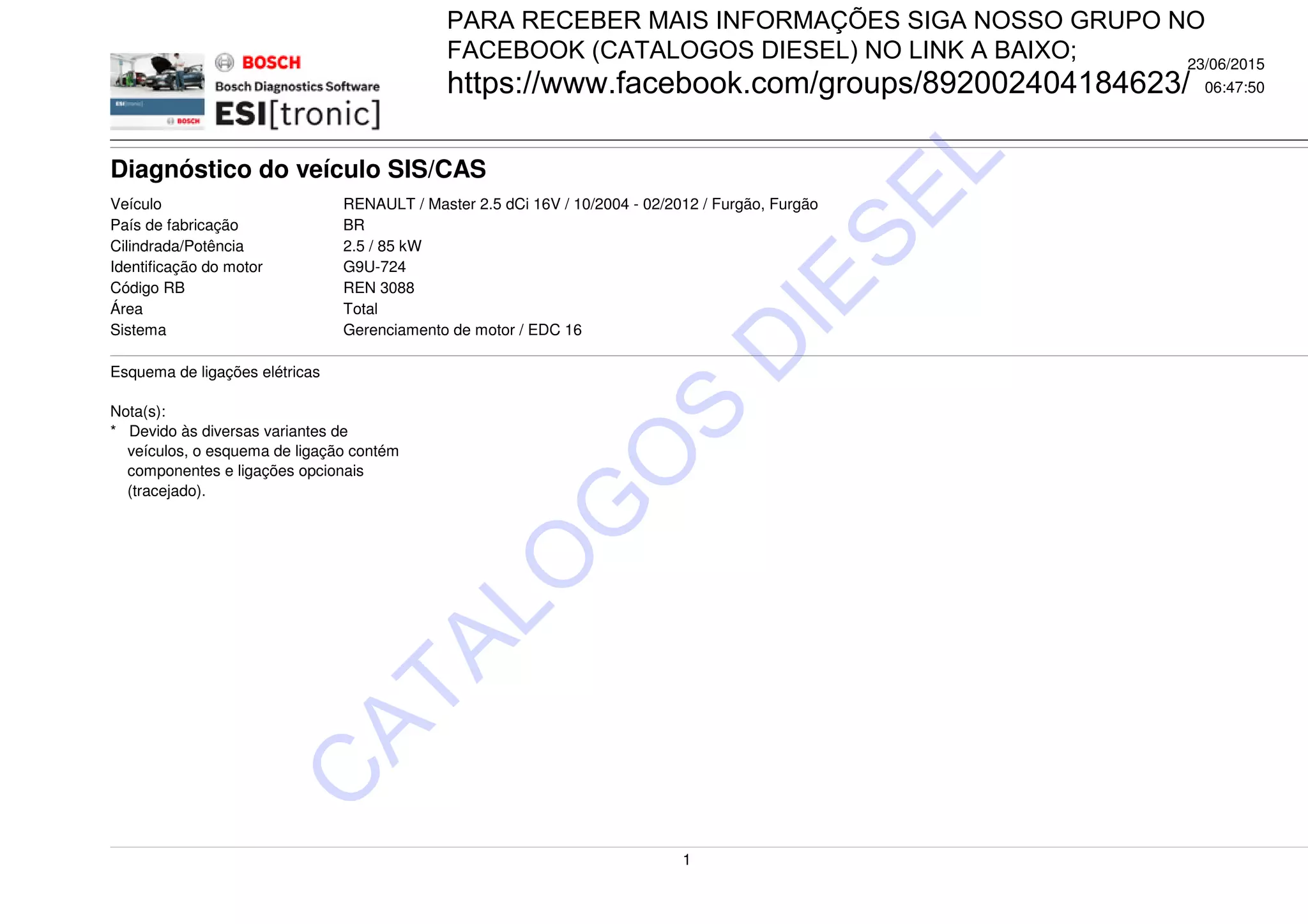

Esquema elétrico renault master 2.5

Diagnóstico do veículo SIS/CAS
23/06/2015
06:47:50
Veículo RENAULT / Master 2.5 dCi 16V / 10/2004 - 02/2012 / Furgão, Furgão
País de fabricação BR
Cilindrada/Potência 2.5 / 85 kW
Identificação do motor G9U-724
Código RB REN 3088
Área Total
Sistema Gerenciamento de motor / EDC 16
Esquema de ligações elétricas
Nota(s):
* Devido às diversas variantes de
veículos, o esquema de ligação contém
componentes e ligações opcionais
(tracejado).
1
C
ATALO
G
O
S
D
IESEL
PARA RECEBER MAIS INFORMAÇÕES SIGA NOSSO GRUPO NO
FACEBOOK (CATALOGOS DIESEL) NO LINK A BAIXO;
https://www.facebook.com/groups/892002404184623/

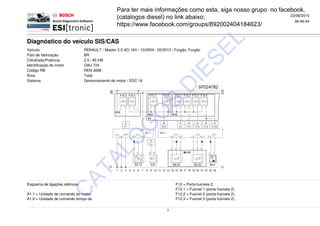

23/06/2015
06:46:44
Código RB REN 3088
Área Total
Esquema de ligações elétricas F12 = Porta-fusíveis 2.
F12.1 = Fusível 1 (porta-fusíveis 2).
A1.1 = Unidade de comando do motor. F12.2 = Fusível 2 (porta-fusíveis 2).
A1.9 = Unidade de comando tempo de F12.3 = Fusível 3 (porta-fusíveis 2).
1
Para ter mais informações como esta, siga nosso grupo no facebook,
(catalogos diesel) no link abaixo;
https://www.facebook.com/groups/892002404184623/
C
ATALO
G
O
S
D
IESEL

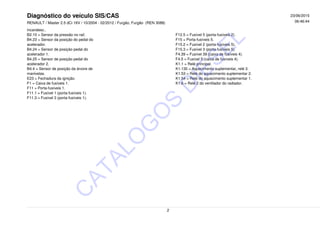

RENAULT / Master 2.5 dCi 16V / 10/2004 - 02/2012 / Furgão, Furgão (REN 3088) 06:46:44
23/06/2015
incandesc..
B2.10 = Sensor da pressão no rail. F12.5 = Fusível 5 (porta-fusíveis 2).
B4.23 = Sensor da posição do pedal do F15 = Porta-fusíveis 5.
acelerador. F15.2 = Fusível 2 (porta-fusíveis 5).
B4.24 = Sensor de posição pedal do F15.3 = Fusível 3 (porta-fusíveis 5).
acelerador 1. F4.39 = Fusível 39 (caixa de fusíveis 4).
B4.25 = Sensor de posição pedal do F4.5 = Fusível 5 (caixa de fusíveis 4).
acelerador 2. K1.1 = Relé principal.
B4.4 = Sensor de posição da árvore de K1.130 = Aquecimento suplementar, relé 3.
manivelas. K1.53 = Relé do aquecimento suplementar 2.
E23 = Fechadura da ignição. K1.54 = Relé do aquecimento suplementar 1.
F1 = Caixa de fusíveis 1. K1.6 = Relé 2 do ventilador do radiador.
F11 = Porta-fusíveis 1.
2
C
ATALO
G
O
S
D
IESEL

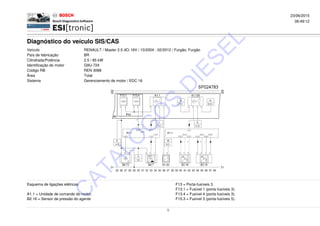

23/06/2015
06:49:12
Código RB REN 3088
Área Total
Esquema de ligações elétricas F13 = Porta-fusíveis 3.
A1.1 = Unidade de comando do motor. F13.4 = Fusível 4 (porta-fusíveis 3).
B2.16 = Sensor de pressão do agente F15.3 = Fusível 3 (porta-fusíveis 5).
1
C
ATALO
G
O
S
D
IESEL

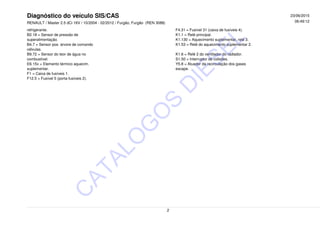

23/06/2015
refrigerante. F4.31 = Fusível 31 (caixa de fusíveis 4).
B2.18 = Sensor de pressão de K1.1 = Relé principal.
superalimentação. K1.130 = Aquecimento suplementar, relé 3.
B4.7 = Sensor pos. árvore de comando K1.53 = Relé do aquecimento suplementar 2.
válvulas.
B9.72 = Sensor do teor de água no K1.6 = Relé 2 do ventilador do radiador.
combustível. S1.50 = Interruptor de colisões.
E6.15x = Elemento térmico aquecim. Y5.8 = Atuador da recirculação dos gases
suplementar. escape.
F1 = Caixa de fusíveis 1.
2
C
ATALO
G
O
S
D
IESEL

23/06/2015
06:50:17
Código RB REN 3088
Área Total

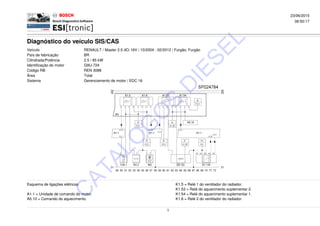

Esquema de ligações elétricas K1.5 = Relé 1 do ventilador do radiador.
K1.53 = Relé do aquecimento suplementar 2.
A1.1 = Unidade de comando do motor. K1.54 = Relé do aquecimento suplementar 1.
A5.10 = Comando do aquecimento. K1.6 = Relé 2 do ventilador do radiador.
1
C
ATALO
G
O
S
D
IESEL

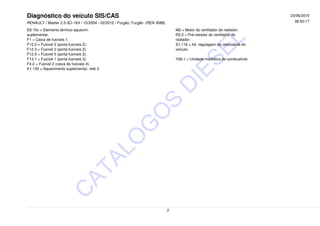

23/06/2015
E6.15x = Elemento térmico aquecim. M2 = Motor do ventilador do radiador.
suplementar. R2.2 = Pré-resistor do ventilador do
F1 = Caixa de fusíveis 1. radiador.
F12.2 = Fusível 2 (porta-fusíveis 2). S1.116 = Int. regulagem da velocidade do
F12.3 = Fusível 3 (porta-fusíveis 2). veículo.
F13.1 = Fusível 1 (porta-fusíveis 3). Y28.1 = Unidade medidora de combustível.
F4.2 = Fusível 2 (caixa de fusíveis 4).
K1.130 = Aquecimento suplementar, relé 3.
2
C
ATALO
G
O
S
D
IESEL

23/06/2015
06:51:03
Código RB REN 3088
Área Total

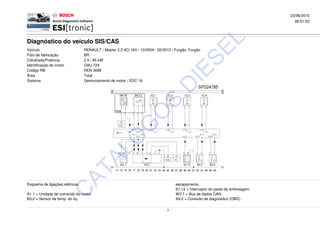

Esquema de ligações elétricas escapamento.
S1.12 = Interruptor do pedal da embreagem.
A1.1 = Unidade de comando do motor. W2.1 = Bus de dados CAN.
B3.2 = Sensor de temp. do líq. X9.2 = Conexão de diagnóstico (OBD).
1
C
ATALO
G
O
S
D
IESEL

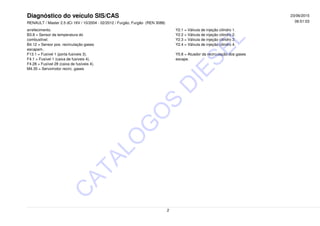

23/06/2015
arrefecimento. Y2.1 = Válvula de injeção cilindro 1.
B3.8 = Sensor da temperatura do Y2.2 = Válvula de injeção cilindro 2.
combustível. Y2.3 = Válvula de injeção cilindro 3.
B4.12 = Sensor pos. recirculação gases Y2.4 = Válvula de injeção cilindro 4.
escapam..
F13.1 = Fusível 1 (porta-fusíveis 3). Y5.8 = Atuador da recirculação dos gases
F4.1 = Fusível 1 (caixa de fusíveis 4). escape.
M4.35 = Servomotor recirc. gases
2
C
ATALO
G
O
S
D
IESEL

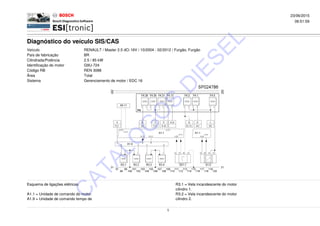

23/06/2015
06:51:59
Código RB REN 3088
Área Total
Esquema de ligações elétricas R3.1 = Vela incandescente do motor
cilindro 1.
A1.1 = Unidade de comando do motor. R3.2 = Vela incandescente do motor
A1.9 = Unidade de comando tempo de cilindro 2.
1
C
ATALO
G
O
S
D
IESEL

23/06/2015
incandesc..
A5.11 = Ar condicionado. R3.3 = Vela incandescente do motor
A5.24 = Desembaçador pára-brisa. cilindro 3.
E23 = Fechadura da ignição. R3.4 = Vela incandescente do motor
F11.3 = Fusível 3 (porta-fusíveis 1). cilindro 4.
F12.1 = Fusível 1 (porta-fusíveis 2). S1.116 = Int. regulagem da velocidade do
F4 = Caixa de fusíveis 4. veículo.
F4.1 = Fusível 1 (caixa de fusíveis 4). S1.5 = Interruptor do pedal do freio.
F4.13 = Fusível 13 (caixa de fusíveis 4). S1.50 = Interruptor de colisões.
F4.2 = Fusível 2 (caixa de fusíveis 4). S31.1 = Elem. de comando regulagem veloc.
F4.28 = Fusível 28 (caixa de fusíveis 4). marcha.
F4.31 = Fusível 31 (caixa de fusíveis 4). X9.2 = Conexão de diagnóstico (OBD).
2
C
ATALO
G
O
S
D
IESEL

23/06/2015
06:52:53
Código RB REN 3088
Área Total

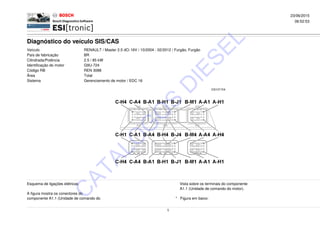

Esquema de ligações elétricas Vista sobre os terminais do componente
A1.1 (Unidade de comando do motor).
A figura mostra os conectores do
componente A1.1 (Unidade de comando do * Figura em baixo:
1
C
ATALO
G
O
S
D
IESEL

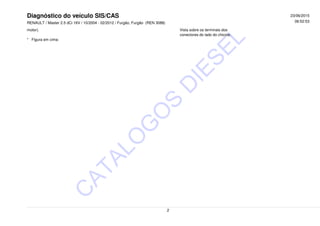

23/06/2015
motor). Vista sobre os terminais dos
conectores do lado do chicote.
* Figura em cima:
