O documento resume 3 estudos de caso sobre problemas comuns em torres de destilação e absorção, ilustrando problemas típicos como vazão de líquido abaixo do esperado, acúmulo de sujeira nos recheios, montagem incorreta de aspersores e pratos distribuidores, e queda de pratos inferiores, comprometendo a separação e pureza dos produtos.

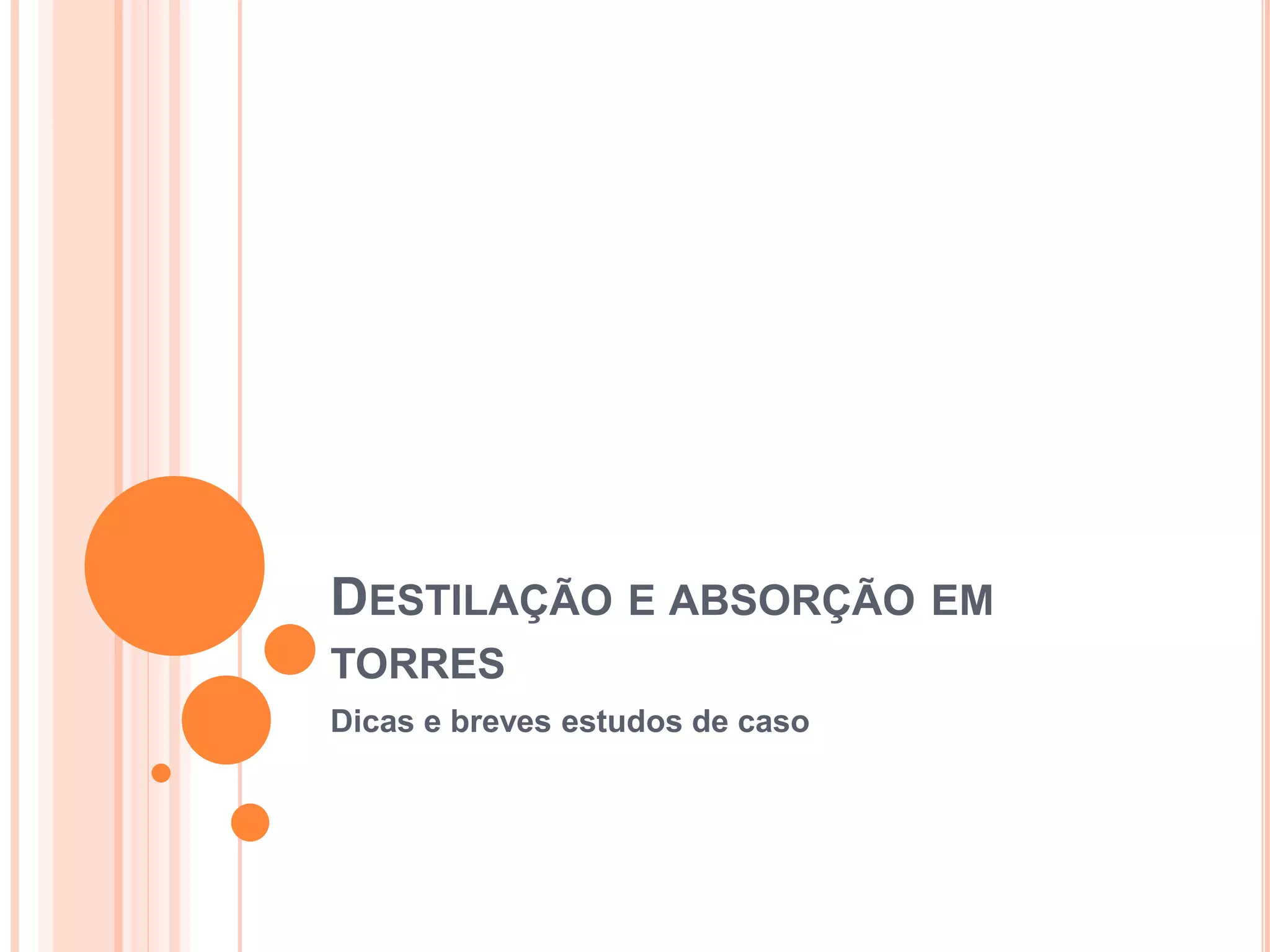

1. DESTILAÇÃO E ABSORÇÃO EM
TORRES
Dicas e breves estudos de caso

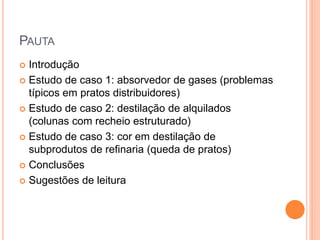

2. PAUTA
 Introdução
 Estudo de caso 1: absorvedor de gases (problemas
típicos em pratos distribuidores)
 Estudo de caso 2: destilação de alquilados
(colunas com recheio estruturado)
 Estudo de caso 3: cor em destilação de
subprodutos de refinaria (queda de pratos)
 Conclusões
 Sugestões de leitura

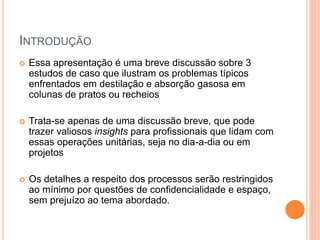

3. INTRODUÇÃO
 Essa apresentação é uma breve discussão sobre 3
estudos de caso que ilustram os problemas típicos
enfrentados em destilação e absorção gasosa em
colunas de pratos ou recheios
 Trata-se apenas de uma discussão breve, que pode
trazer valiosos insights para profissionais que lidam com
essas operações unitárias, seja no dia-a-dia ou em
projetos
 Os detalhes a respeito dos processos serão restringidos
ao mínimo por questões de confidencialidade e espaço,
sem prejuízo ao tema abordado.

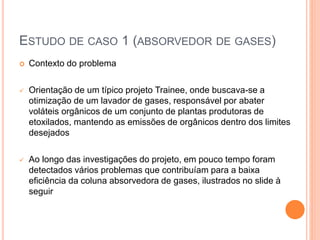

4. ESTUDO DE CASO 1 (ABSORVEDOR DE GASES)
 Contexto do problema
 Orientação de um típico projeto Trainee, onde buscava-se a
otimização de um lavador de gases, responsável por abater
voláteis orgânicos de um conjunto de plantas produtoras de
etoxilados, mantendo as emissões de orgânicos dentro dos limites
desejados
 Ao longo das investigações do projeto, em pouco tempo foram
detectados vários problemas que contribuíam para a baixa
eficiência da coluna absorvedora de gases, ilustrados no slide à
seguir

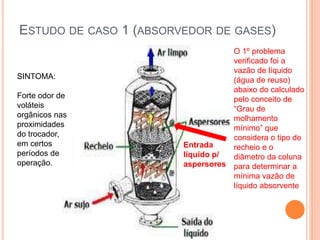

5. ESTUDO DE CASO 1 (ABSORVEDOR DE GASES)
O 1º problema
verificado foi a
vazão de líquido
(água de reuso)
abaixo do calculado
pelo conceito de
“Grau de
molhamento
mínimo” que
considera o tipo de
recheio e o
diâmetro da coluna
para determinar a
mínima vazão de
líquido absorvente
Entrada
líquido p/
aspersores
SINTOMA:
Forte odor de
voláteis
orgânicos nas
proximidades
do trocador,
em certos
períodos de
operação.

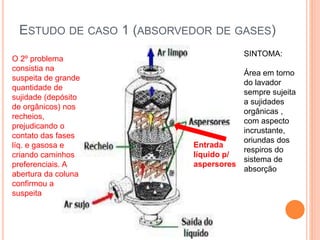

6. ESTUDO DE CASO 1 (ABSORVEDOR DE GASES)
O 2º problema
consistia na
suspeita de grande
quantidade de
sujidade (depósito
de orgânicos) nos
recheios,
prejudicando o
contato das fases
líq. e gasosa e
criando caminhos
preferenciais. A
abertura da coluna
confirmou a
suspeita
Entrada
líquido p/
aspersores
SINTOMA:
Área em torno
do lavador
sempre sujeita
a sujidades
orgânicas ,
com aspecto
incrustante,
oriundas dos
respiros do
sistema de
absorção

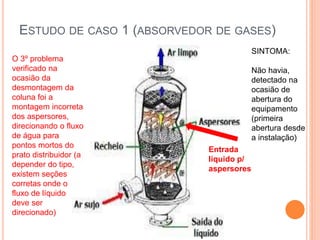

7. ESTUDO DE CASO 1 (ABSORVEDOR DE GASES)
O 3º problema
verificado na
ocasião da
desmontagem da
coluna foi a
montagem incorreta
dos aspersores,
direcionando o fluxo
de água para
pontos mortos do
prato distribuidor (a
depender do tipo,
existem seções
corretas onde o
fluxo de líquido
deve ser
direcionado)
Entrada
líquido p/
aspersores
SINTOMA:
Não havia,
detectado na
ocasião de
abertura do
equipamento
(primeira
abertura desde
a instalação)

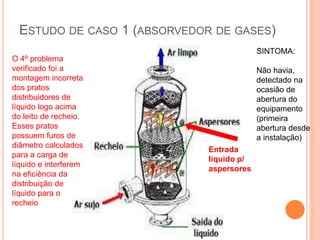

8. ESTUDO DE CASO 1 (ABSORVEDOR DE GASES)
O 4º problema
verificado foi a
montagem incorreta
dos pratos
distribuidores de
líquido logo acima
do leito de recheio.
Esses pratos
possuem furos de
diâmetro calculados
para a carga de
líquido e interferem
na eficiência da
distribuição de
líquido para o
recheio
Entrada
líquido p/
aspersores
SINTOMA:
Não havia,
detectado na
ocasião de
abertura do
equipamento
(primeira
abertura desde
a instalação)

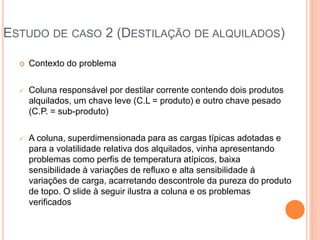

9. ESTUDO DE CASO 2 (DESTILAÇÃO DE ALQUILADOS)
 Contexto do problema
 Coluna responsável por destilar corrente contendo dois produtos
alquilados, um chave leve (C.L = produto) e outro chave pesado
(C.P. = sub-produto)
 A coluna, superdimensionada para as cargas típicas adotadas e
para a volatilidade relativa dos alquilados, vinha apresentando
problemas como perfis de temperatura atípicos, baixa
sensibilidade à variações de refluxo e alta sensibilidade á
variações de carga, acarretando descontrole da pureza do produto
de topo. O slide à seguir ilustra a coluna e os problemas
verificados

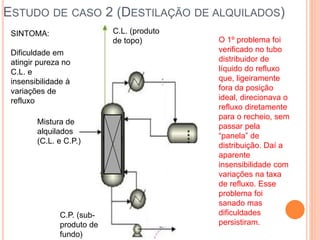

10. ESTUDO DE CASO 2 (DESTILAÇÃO DE ALQUILADOS)
Mistura de
alquilados
(C.L. e C.P.)
C.L. (produto
de topo)
C.P. (sub-
produto de
fundo)
SINTOMA:
Dificuldade em
atingir pureza no
C.L. e
insensibilidade à
variações de
refluxo
O 1º problema foi
verificado no tubo
distribuidor de
líquido do refluxo
que, ligeiramente
fora da posição
ideal, direcionava o
refluxo diretamente
para o recheio, sem
passar pela
“panela” de
distribuição. Daí a
aparente
insensibilidade com
variações na taxa
de refluxo. Esse
problema foi
sanado mas
dificuldades
persistiram.

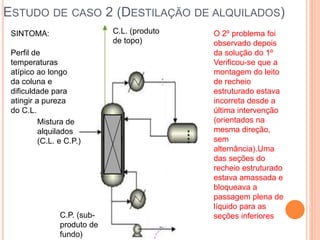

11. ESTUDO DE CASO 2 (DESTILAÇÃO DE ALQUILADOS)
Mistura de
alquilados
(C.L. e C.P.)
C.L. (produto
de topo)
C.P. (sub-
produto de
fundo)
SINTOMA:
Perfil de
temperaturas
atípico ao longo
da coluna e
dificuldade para
atingir a pureza
do C.L.
O 2º problema foi
observado depois
da solução do 1º
Verificou-se que a
montagem do leito
de recheio
estruturado estava
incorreta desde a
última intervenção
(orientados na
mesma direção,
sem
alternância).Uma
das seções do
recheio estruturado
estava amassada e
bloqueava a
passagem plena de
líquido para as
seções inferiores

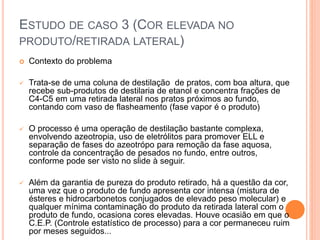

12. ESTUDO DE CASO 3 (COR ELEVADA NO
PRODUTO/RETIRADA LATERAL)
 Contexto do problema
 Trata-se de uma coluna de destilação de pratos, com boa altura, que
recebe sub-produtos de destilaria de etanol e concentra frações de
C4-C5 em uma retirada lateral nos pratos próximos ao fundo,
contando com vaso de flasheamento (fase vapor é o produto)
 O processo é uma operação de destilação bastante complexa,
envolvendo azeotropia, uso de eletrólitos para promover ELL e
separação de fases do azeotrópo para remoção da fase aquosa,
controle da concentração de pesados no fundo, entre outros,
conforme pode ser visto no slide à seguir.
 Além da garantia de pureza do produto retirado, há a questão da cor,
uma vez que o produto de fundo apresenta cor intensa (mistura de
ésteres e hidrocarbonetos conjugados de elevado peso molecular) e
qualquer mínima contaminação do produto da retirada lateral com o
produto de fundo, ocasiona cores elevadas. Houve ocasião em que o
C.E.P. (Controle estatístico de processo) para a cor permaneceu ruim
por meses seguidos...

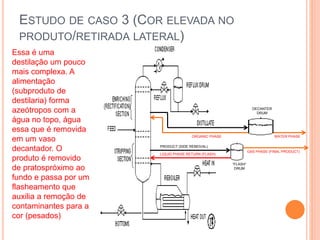

13. ESTUDO DE CASO 3 (COR ELEVADA NO
PRODUTO/RETIRADA LATERAL)
DECANTER
DRUM
ORGANIC PHASE WATER PHASE
“FLASH”
DRUM
LIQUID PHASE RETURN (FLASH)
PRODUCT (SIDE REMOVAL)
GAS PHASE (FINAL PRODUCT)
Essa é uma
destilação um pouco
mais complexa. A
alimentação
(subproduto de
destilaria) forma
azeótropos com a
água no topo, água
essa que é removida
em um vaso
decantador. O
produto é removido
de pratospróximo ao
fundo e passa por um
flasheamento que
auxilia a remoção de
contaminantes para a
cor (pesados)

14. ESTUDO DE CASO 3 (COR ELEVADA NO
PRODUTO/RETIRADA LATERAL)
DECANTER
DRUM
ORGANIC PHASE WATER PHASE
“FLASH”
DRUM
LIQUID PHASE RETURN (FLASH)
PRODUCT (SIDE REMOVAL)
GAS PHASE (FINAL PRODUCT)
SINTOMA:
Dificuldade
crônica em
especificar a cor
do produto
lateral.
O 1º possível problema
verificado foi a
concentração/deposição
de pesados na região de
fundo da coluna. Foi
feito lavagem interna
com vapor e
desmontagem do
conjunto de
flasheamento (vaso e
tubulação), sem
sucesso.

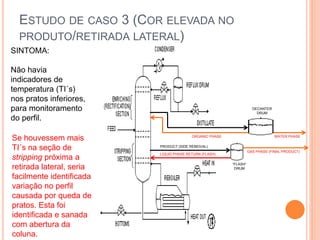

15. ESTUDO DE CASO 3 (COR ELEVADA NO
PRODUTO/RETIRADA LATERAL)
DECANTER
DRUM
ORGANIC PHASE WATER PHASE
“FLASH”
DRUM
LIQUID PHASE RETURN (FLASH)
PRODUCT (SIDE REMOVAL)
GAS PHASE (FINAL PRODUCT)
SINTOMA:
Não havia
indicadores de
temperatura (TI´s)
nos pratos inferiores,
para monitoramento
do perfil.
Se houvessem mais
TI´s na seção de
stripping próxima a
retirada lateral, seria
facilmente identificada
variação no perfil
causada por queda de
pratos. Esta foi
identificada e sanada
com abertura da
coluna.

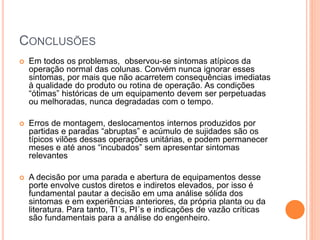

16. CONCLUSÕES
 Em todos os problemas, observou-se sintomas atípicos da
operação normal das colunas. Convém nunca ignorar esses
sintomas, por mais que não acarretem consequências imediatas
à qualidade do produto ou rotina de operação. As condições
“ótimas” históricas de um equipamento devem ser perpetuadas
ou melhoradas, nunca degradadas com o tempo.
 Erros de montagem, deslocamentos internos produzidos por
partidas e paradas “abruptas” e acúmulo de sujidades são os
típicos vilões dessas operações unitárias, e podem permanecer
meses e até anos “incubados” sem apresentar sintomas
relevantes
 A decisão por uma parada e abertura de equipamentos desse
porte envolve custos diretos e indiretos elevados, por isso é
fundamental pautar a decisão em uma análise sólida dos
sintomas e em experiências anteriores, da própria planta ou da
literatura. Para tanto, TI´s, PI´s e indicações de vazão críticas
são fundamentais para a análise do engenheiro.

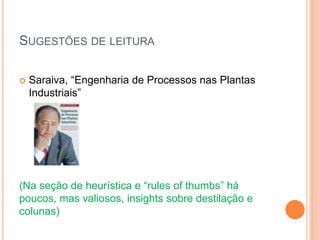

17. SUGESTÕES DE LEITURA
 Saraiva, “Engenharia de Processos nas Plantas
Industriais”
(Na seção de heurística e “rules of thumbs” há
poucos, mas valiosos, insights sobre destilação e
colunas)

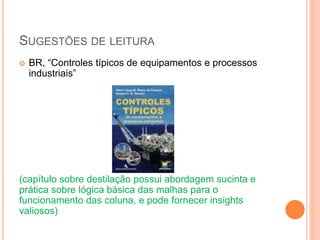

18. SUGESTÕES DE LEITURA
 BR, “Controles típicos de equipamentos e processos
industriais”
(capítulo sobre destilação possui abordagem sucinta e
prática sobre lógica básica das malhas para o
funcionamento das coluna, e pode fornecer insights
valiosos)

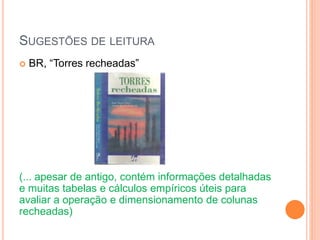

19. SUGESTÕES DE LEITURA
 BR, “Torres recheadas”
(... apesar de antigo, contém informações detalhadas
e muitas tabelas e cálculos empíricos úteis para
avaliar a operação e dimensionamento de colunas
recheadas)

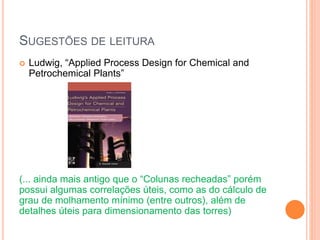

20. SUGESTÕES DE LEITURA
 Ludwig, “Applied Process Design for Chemical and
Petrochemical Plants”
(... ainda mais antigo que o “Colunas recheadas” porém
possui algumas correlações úteis, como as do cálculo de
grau de molhamento mínimo (entre outros), além de
detalhes úteis para dimensionamento das torres)
