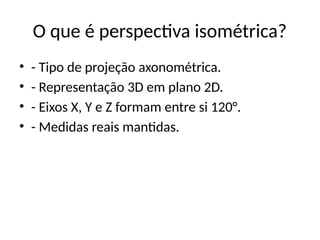

O que éperspectiva isométrica?
• - Tipo de projeção axonométrica.
• - Representação 3D em plano 2D.
• - Eixos X, Y e Z formam entre si 120°.
• - Medidas reais mantidas.
3.

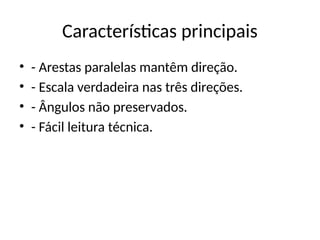

Características principais
• -Arestas paralelas mantêm direção.
• - Escala verdadeira nas três direções.
• - Ângulos não preservados.
• - Fácil leitura técnica.
4.

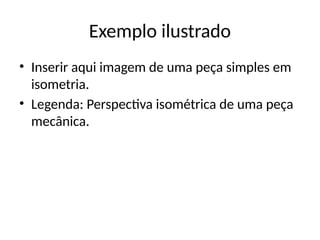

Exemplo ilustrado
• Inseriraqui imagem de uma peça simples em
isometria.
• Legenda: Perspectiva isométrica de uma peça
mecânica.
5.
Atividade prática
• Instruções:
•- Baseando-se nas vistas ortogonais, desenhe
a perspectiva isométrica.
• - Use régua e lápis. Escala: 1:1.
• - Utilize papel milimetrado ou isométrico, se
possível.
• (Inserir vistas frontal, superior e lateral de
uma peça simples).
6.

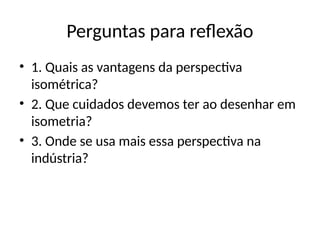

Perguntas para reflexão
•1. Quais as vantagens da perspectiva
isométrica?
• 2. Que cuidados devemos ter ao desenhar em
isometria?
• 3. Onde se usa mais essa perspectiva na
indústria?
7.

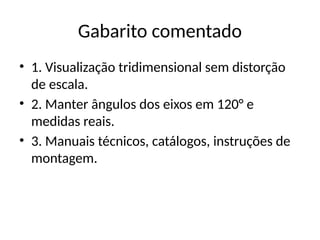

Gabarito comentado
• 1.Visualização tridimensional sem distorção
de escala.
• 2. Manter ângulos dos eixos em 120° e
medidas reais.
• 3. Manuais técnicos, catálogos, instruções de
montagem.
