CAPÍTULO 1 – PREVENÇÃO DE INCÊNDIO
CBSP – NORMAM 24
Pág 09

CBSP – NORMAM 24
CAPÍTULO 1 - PREVENÇÃO DE INCÊNDIO

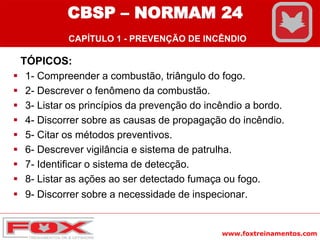

TÓPICOS:
 1- Compreender a combustão, triângulo do fogo.
 2- Descrever o fenômeno da combustão.
 3- Listar os princípios da prevenção do incêndio a bordo.
 4- Discorrer sobre as causas de propagação do incêndio.
 5- Citar os métodos preventivos.
 6- Descrever vigilância e sistema de patrulha.
 7- Identificar o sistema de detecção.
 8- Listar as ações ao ser detectado fumaça ou fogo.
 9- Discorrer sobre a necessidade de inspecionar.

Pág 09

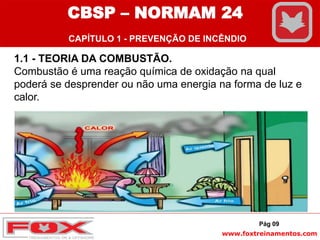

1.1 - TEORIA DA COMBUSTÃO.
Combustão é uma reação química de oxidação na qual
poderá se desprender ou não uma energia na forma de luz e
calor.
CBSP – NORMAM 24

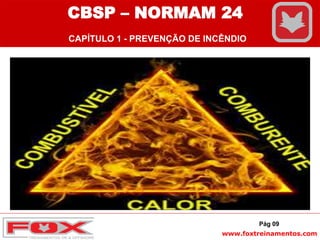

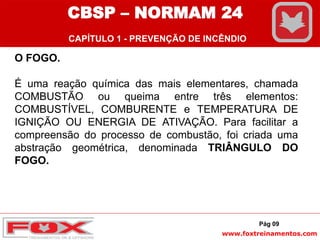

O FOGO.
É uma reação química das mais elementares, chamada
COMBUSTÃO ou queima entre três elementos:
COMBUSTÍVEL, COMBURENTE e TEMPERATURA DE
IGNIÇÃO OU ENERGIA DE ATIVAÇÃO. Para facilitar a
compreensão do processo de combustão, foi criada uma
abstração geométrica, denominada TRIÂNGULO DO
FOGO.
Pág 09
CBSP – NORMAM 24

Pág 09
CBSP – NORMAM 24

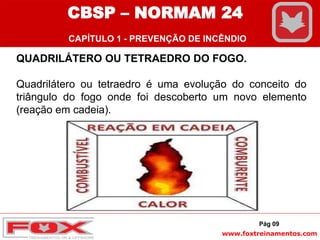

QUADRILÁTERO OU TETRAEDRO DO FOGO.
Quadrilátero ou tetraedro é uma evolução do conceito do
triângulo do fogo onde foi descoberto um novo elemento
(reação em cadeia).
Pág 09
CBSP – NORMAM 24

ELEMENTOS DA COMBUSTÃO.
Como vimos, atualmente são considerados quatro elementos
da combustão:
 COMBUSTÍVEL;
 COMBURENTE;
 TEMPERATURA DE IGNIÇÃO;
 REAÇÃO EM CADEIA.
Pág 10
CBSP – NORMAM 24

ELEMENTOS DA COMBUSTÃO.

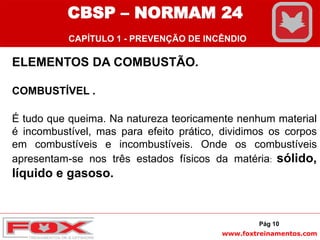

COMBUSTÍVEL .
É tudo que queima. Na natureza teoricamente nenhum material
é incombustível, mas para efeito prático, dividimos os corpos
em combustíveis e incombustíveis. Onde os combustíveis
apresentam-se nos três estados físicos da matéria: sólido,
líquido e gasoso.
Pág 10
CBSP – NORMAM 24

Pág 10

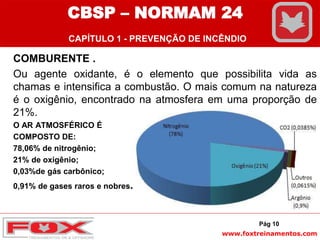

COMBURENTE .
Ou agente oxidante, é o elemento que possibilita vida as
chamas e intensifica a combustão. O mais comum na natureza
é o oxigênio, encontrado na atmosfera em uma proporção de
21%.
O AR ATMOSFÉRICO É
COMPOSTO DE:
78,06% de nitrogênio;
21% de oxigênio;
0,03%de gás carbônico;
0,91% de gases raros e nobres.
CBSP – NORMAM 24

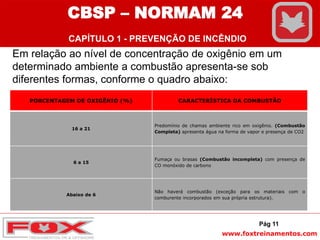

PORCENTAGEM DE OXIGÊNIO (%) CARACTERÍSTICA DA COMBUSTÃO
16 a 21
Predomínio de chamas ambiente rico em oxigênio. (Combustão
Completa) apresenta água na forma de vapor e presença de CO2
6 a 15
Fumaça ou brasas (Combustão incompleta) com presença de
CO monóxido de carbono
Abaixo de 6
Não haverá combustão (exceção para os materiais com o
comburente incorporados em sua própria estrutura).
Em relação ao nível de concentração de oxigênio em um
determinado ambiente a combustão apresenta-se sob
diferentes formas, conforme o quadro abaixo:
Pág 11
CBSP – NORMAM 24

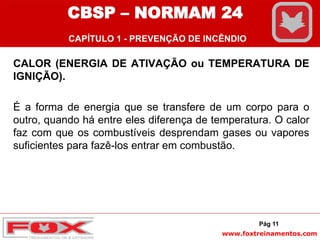

CALOR (ENERGIA DE ATIVAÇÃO ou TEMPERATURA DE
IGNIÇÃO).
É a forma de energia que se transfere de um corpo para o
outro, quando há entre eles diferença de temperatura. O calor
faz com que os combustíveis desprendam gases ou vapores
suficientes para fazê-los entrar em combustão.
Pág 11
CBSP – NORMAM 24

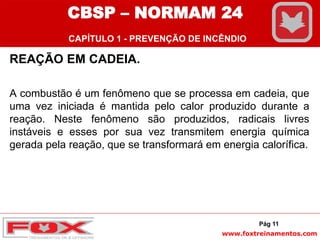

REAÇÃO EM CADEIA.
A combustão é um fenômeno que se processa em cadeia, que
uma vez iniciada é mantida pelo calor produzido durante a
reação. Neste fenômeno são produzidos, radicais livres
instáveis e esses por sua vez transmitem energia química
gerada pela reação, que se transformará em energia calorífica.
Pág 11
CBSP – NORMAM 24

PONTOS NOTÁVEIS DA COMBUSTÃO.
Ponto de fulgor - Temperatura “T1” na qual o combustível
começa a desprender vapores que em contato com uma fonte
de ignição produzem um lampejo (flash), que por não estar na
proporção ideal, esta concentração de vapores são insuficientes
para manter a queima;
Pág 11
CBSP – NORMAM 24

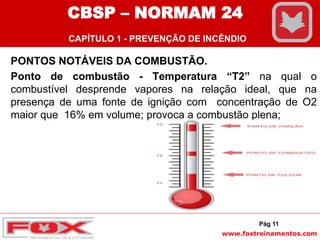

Ponto de combustão - Temperatura “T2” na qual o
combustível desprende vapores na relação ideal, que na
presença de uma fonte de ignição com concentração de O2
maior que 16% em volume; provoca a combustão plena;
Pág 11
CBSP – NORMAM 24

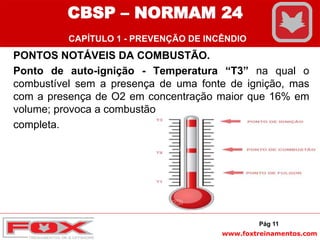

Ponto de auto-ignição - Temperatura “T3” na qual o
combustível sem a presença de uma fonte de ignição, mas
com a presença de O2 em concentração maior que 16% em
volume; provoca a combustão
completa.
Pág 11
CBSP – NORMAM 24

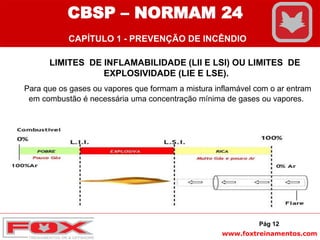

LIMITES DE INFLAMABILIDADE (LII E LSI) OU LIMITES DE
EXPLOSIVIDADE (LIE E LSE).
Para que os gases ou vapores que formam a mistura inflamável com o ar entram
em combustão é necessária uma concentração mínima de gases ou vapores.
Pág 12
CBSP – NORMAM 24

A queima só ocorre quando a mistura de ar gases ou
vapores inflamáveis estiverem em proporções ideais.

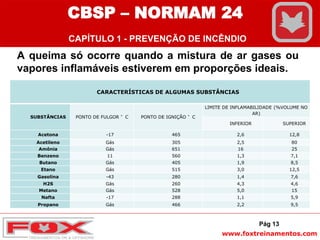

CARACTERÍSTICAS DE ALGUMAS SUBSTÂNCIAS
SUBSTÂNCIAS PONTO DE FULGOR °C PONTO DE IGNIÇÃO °C
LIMITE DE INFLAMABILIDADE (%VOLUME NO
AR)
INFERIOR SUPERIOR
Acetona -17 465 2,6 12,8
Acetileno Gás 305 2,5 80
Amônia Gás 651 16 25
Benzeno 11 560 1,3 7,1
Butano Gás 405 1,9 8,5
Etano Gás 515 3,0 12,5
Gasolina -43 280 1,4 7,6
H2S Gás 260 4,3 4,6
Metano Gás 528 5,0 15
Nafta -17 288 1,1 5,9
Propano Gás 466 2,2 9,5
Pág 13
CBSP – NORMAM 24

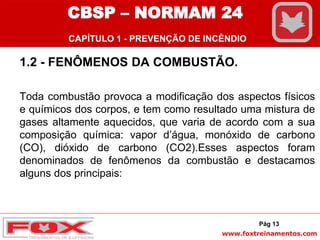

1.2 - FENÔMENOS DA COMBUSTÃO.
Toda combustão provoca a modificação dos aspectos físicos
e químicos dos corpos, e tem como resultado uma mistura de
gases altamente aquecidos, que varia de acordo com a sua
composição química: vapor d’água, monóxido de carbono
(CO), dióxido de carbono (CO2).Esses aspectos foram
denominados de fenômenos da combustão e destacamos
alguns dos principais:
Pág 13
CBSP – NORMAM 24

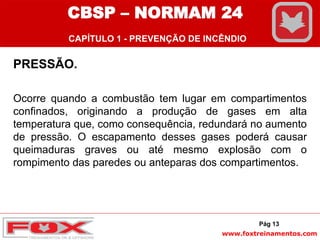

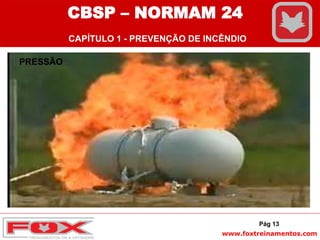

PRESSÃO.
Ocorre quando a combustão tem lugar em compartimentos
confinados, originando a produção de gases em alta
temperatura que, como consequência, redundará no aumento
de pressão. O escapamento desses gases poderá causar
queimaduras graves ou até mesmo explosão com o
rompimento das paredes ou anteparas dos compartimentos.
Pág 13
CBSP – NORMAM 24

PRESSÃO
Pág 13
CBSP – NORMAM 24

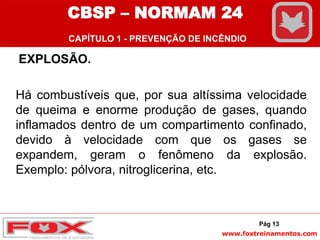

EXPLOSÃO.
Há combustíveis que, por sua altíssima velocidade
de queima e enorme produção de gases, quando
inflamados dentro de um compartimento confinado,
devido à velocidade com que os gases se
expandem, geram o fenômeno da explosão.
Exemplo: pólvora, nitroglicerina, etc.
Pág 13
CBSP – NORMAM 24

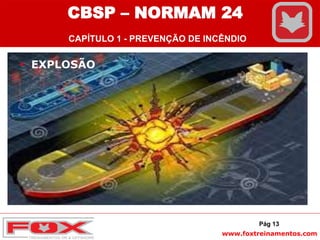

 EXPLOSÃO
Pág 13
CBSP – NORMAM 24

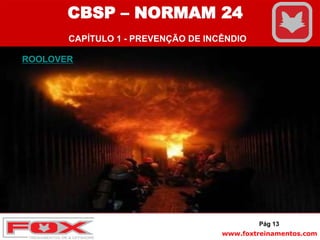

ROLLOVER.
Ocorre em ambientes fechados com a acumulação
dos gases combustíveis aquecidos junto ao teto,
provenientes do processo de combustão.
Pág 13
Esta massa acumulada no teto
começa a irradiar calor para os
materiais longe da fonte do fogo,
iniciando o processo da pirólise
dos materiais combustíveis do
ambiente.
CBSP – NORMAM 24

ROOLOVER
Pág 13
CBSP – NORMAM 24

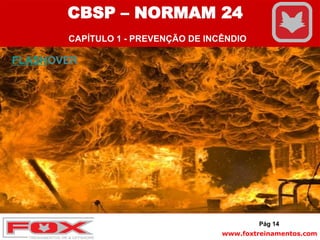

FLASH OVER.
Este fenômeno ocorre durante a fase inicial em um
incêndio, geralmente quando a camada superior de
fumaça atinge a temperatura de cerca de 600°C
(1.100°F).
A característica principal desde fenômeno é o
repentino espalhamento das chamas a todo o material
combustível existente no compartimento, sendo
praticamente impossível à sobrevivência do pessoal
que não abandonar o local.
Pág 14
CBSP – NORMAM 24

.FLASHOVER
Pág 14
CBSP – NORMAM 24

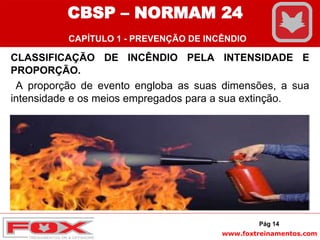

CLASSIFICAÇÃO DE INCÊNDIO PELA INTENSIDADE E
PROPORÇÃO.
A proporção de evento engloba as suas dimensões, a sua
intensidade e os meios empregados para a sua extinção.
Pág 14
CBSP – NORMAM 24

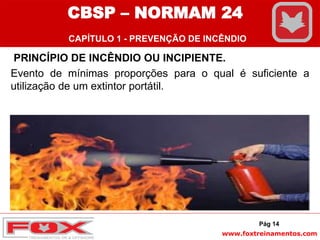

PRINCÍPIO DE INCÊNDIO OU INCIPIENTE.
Evento de mínimas proporções para o qual é suficiente a
utilização de um extintor portátil.
Pág 14
CBSP – NORMAM 24

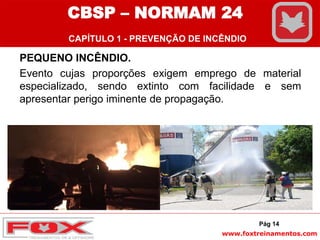

PEQUENO INCÊNDIO.
Evento cujas proporções exigem emprego de material
especializado, sendo extinto com facilidade e sem
apresentar perigo iminente de propagação.
Pág 14
CBSP – NORMAM 24

MÉDIO INCÊNDIO.
Evento em que a área atingida e a sua intensidade exigem a
utilização de meios e materiais equivalentes a um socorro
básico ( uma ou mais brigadas de incêndio ), apresentando
perigo iminente de propagação.
Pág 14
CBSP – NORMAM 24

GRANDE INCÊNDIO.
Evento cujas proporções apresentam uma propagação
crescente, necessitando para sua extinção, do emprego
efetivo de mais de uma brigada.
Pág 14
CBSP – NORMAM 24

1.3 - PRINCÍPIOS DA PREVENÇÃO DE INCÊNDIOS A BORDO.
Incêndios e explosões podem ser os grandes riscos potenciais,
já que podem destruir instalações, equipamentos e em casos
extremos causar a perda de navios e plataformas.
Pág 15
CBSP – NORMAM 24

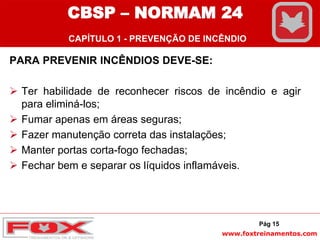

PARA PREVENIR INCÊNDIOS DEVE-SE:
 Ter habilidade de reconhecer riscos de incêndio e agir
para eliminá-los;
 Fumar apenas em áreas seguras;
 Fazer manutenção correta das instalações;
 Manter portas corta-fogo fechadas;
 Fechar bem e separar os líquidos inflamáveis.
Pág 15
CBSP – NORMAM 24

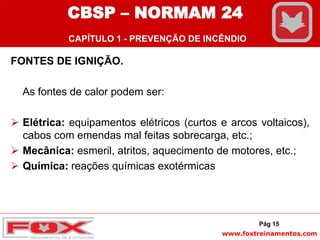

FONTES DE IGNIÇÃO.
As fontes de calor podem ser:
 Elétrica: equipamentos elétricos (curtos e arcos voltaicos),
cabos com emendas mal feitas sobrecarga, etc.;
 Mecânica: esmeril, atritos, aquecimento de motores, etc.;
 Química: reações químicas exotérmicas
Pág 15
CBSP – NORMAM 24

1.4 - PROPAGAÇÃO DE INCÊNDIO.
CAUSAS E MÉTODOS DE PROPAGAÇÃO.
A principal causa da propagação de incêndio é a falta de
prevenção. Por isso alguns cuidados simples são
fundamentais, como não acumular lixos ou trapos sujos ou
embebidos em óleo ou graxa, observar a manutenção
preventiva e manter os equipamentos isolados termicamente.
Pág 16
CBSP – NORMAM 24

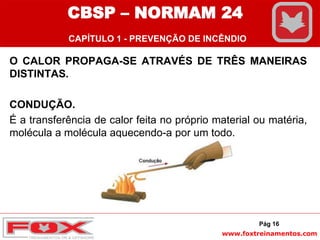

O CALOR PROPAGA-SE ATRAVÉS DE TRÊS MANEIRAS
DISTINTAS.
CONDUÇÃO.
É a transferência de calor feita no próprio material ou matéria,
molécula a molécula aquecendo-a por um todo.
Pág 16
CBSP – NORMAM 24

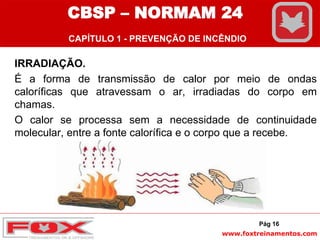

IRRADIAÇÃO.
É a forma de transmissão de calor por meio de ondas
caloríficas que atravessam o ar, irradiadas do corpo em
chamas.
O calor se processa sem a necessidade de continuidade
molecular, entre a fonte calorífica e o corpo que a recebe.
Pág 16
CBSP – NORMAM 24

CONVECÇÃO.
Consiste no deslocamento de energia térmica de uma
região para outra, através do transporte de matéria.
Pág. 17
CBSP – NORMAM 24

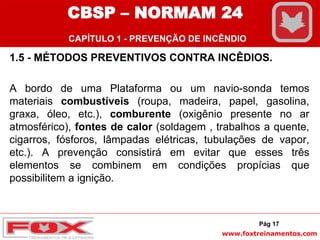

1.5 - MÉTODOS PREVENTIVOS CONTRA INCÊDIOS.
A bordo de uma Plataforma ou um navio-sonda temos
materiais combustíveis (roupa, madeira, papel, gasolina,
graxa, óleo, etc.), comburente (oxigênio presente no ar
atmosférico), fontes de calor (soldagem , trabalhos a quente,
cigarros, fósforos, lâmpadas elétricas, tubulações de vapor,
etc.). A prevenção consistirá em evitar que esses três
elementos se combinem em condições propícias que
possibilitem a ignição.
Pág 17
CBSP – NORMAM 24

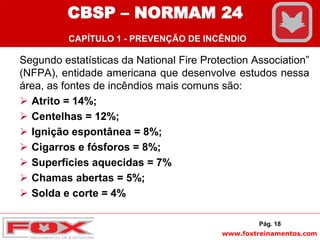

Segundo estatísticas da National Fire Protection Association”
(NFPA), entidade americana que desenvolve estudos nessa
área, as fontes de incêndios mais comuns são:
 Atrito = 14%;
 Centelhas = 12%;
 Ignição espontânea = 8%;
 Cigarros e fósforos = 8%;
 Superfícies aquecidas = 7%
 Chamas abertas = 5%;
 Solda e corte = 4%
Pág. 18
CBSP – NORMAM 24

1.6 - VIGILÂNCIA E SISTEMA DE PATRULHA.
Nos navios e plataformas marítimas as pessoas estão expostas
aos perigos e riscos, e por isso, há necessidade de vigilância
constante no dia a dia, visando prevenir a ocorrência
indesejada de acidente envolvendo incêndio a bordo.
As inspeções diárias feitas por um ou mais brigadistas,
servem para buscar possíveis falhas que devem ser
corrigidas imediatamente, consistindo num sistema de patrulha.
Pág. 19
CBSP – NORMAM 24

1.7 - SISTEMA DE DETECÇÃO DE FOGO, FUMAÇA E
ALARME AUTOMÁTICO A BORDO.
Detectores de Incêndio podem ser de quatro tipos, conforme
o fenômeno que detectam:
 Térmico – que é sensível a aumentos de temperatura;
 De fumaça – que é sensível a produtos de combustíveis
suspensos na atmosfera;
 De gás – que é sensível a produtos gasosos da
combustão;
 De chama – que responde a radiações emitidas por
chamas.
Pág 19/20
CBSP – NORMAM 24

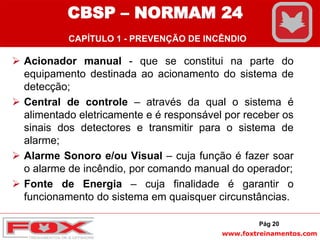

 Acionador manual - que se constitui na parte do
equipamento destinada ao acionamento do sistema de
detecção;
 Central de controle – através da qual o sistema é
alimentado eletricamente e é responsável por receber os
sinais dos detectores e transmitir para o sistema de
alarme;
 Alarme Sonoro e/ou Visual – cuja função é fazer soar
o alarme de incêndio, por comando manual do operador;
 Fonte de Energia – cuja finalidade é garantir o
funcionamento do sistema em quaisquer circunstâncias.
Pág 20
CBSP – NORMAM 24

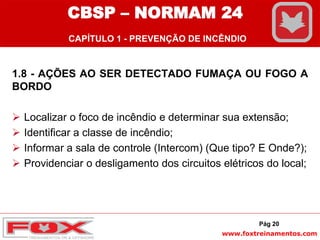

1.8 - AÇÕES AO SER DETECTADO FUMAÇA OU FOGO A
BORDO
 Localizar o foco de incêndio e determinar sua extensão;
 Identificar a classe de incêndio;
 Informar a sala de controle (Intercom) (Que tipo? E Onde?);
 Providenciar o desligamento dos circuitos elétricos do local;
Pág 20
CBSP – NORMAM 24

AÇÕES AO SER DETECTADO FUMAÇA OU FOGO A
BORDO
 Disponibilizar equipamento para o combate;
 Evitar a propagação para os compartimentos periféricos;
 Interromper a ventilação para a área de incêndio;
 Promover a retirada da fumaça do local de incêndio;
 Caso não seja possível tomar as ações anteriores,
abandonar o local.
Pág 20
CBSP – NORMAM 24

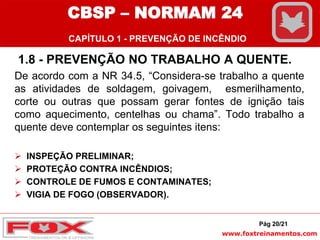

1.8 - PREVENÇÃO NO TRABALHO A QUENTE.
De acordo com a NR 34.5, “Considera-se trabalho a quente
as atividades de soldagem, goivagem, esmerilhamento,
corte ou outras que possam gerar fontes de ignição tais
como aquecimento, centelhas ou chama”. Todo trabalho a
quente deve contemplar os seguintes itens:
 INSPEÇÃO PRELIMINAR;
 PROTEÇÃO CONTRA INCÊNDIOS;
 CONTROLE DE FUMOS E CONTAMINATES;
 VIGIA DE FOGO (OBSERVADOR).
Pág 20/21
CBSP – NORMAM 24

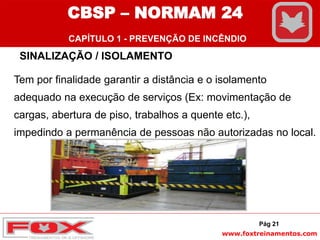

SINALIZAÇÃO / ISOLAMENTO
Tem por finalidade garantir a distância e o isolamento
adequado na execução de serviços (Ex: movimentação de
cargas, abertura de piso, trabalhos a quente etc.),
impedindo a permanência de pessoas não autorizadas no local.
Pág 21
CBSP – NORMAM 24

SISTEMA DE EXAUSTÃO
Os fumos e gases envolvidos na
soldagem podem contaminar rápida e
perigosamente um local confinado.
Assim, faz-se necessária a captação
e/ou diluição destes poluentes através
de um exaustor com uma mangueira
flexível e um bocal que possa ser
posicionado próximo ao ponto de
soldagem.
Pág 21
CBSP – NORMAM 24

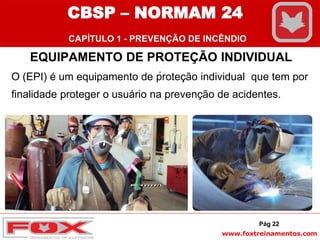

EQUIPAMENTO DE PROTEÇÃO INDIVIDUAL
.
O (EPI) é um equipamento de proteção individual que tem por
finalidade proteger o usuário na prevenção de acidentes.
Pág 22
CBSP – NORMAM 24

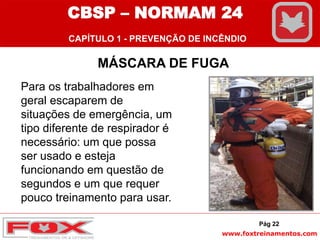

MÁSCARA DE FUGA
Pág 22
Para os trabalhadores em
geral escaparem de
situações de emergência, um
tipo diferente de respirador é
necessário: um que possa
ser usado e esteja
funcionando em questão de
segundos e um que requer
pouco treinamento para usar.
CBSP – NORMAM 24

MANTA
As mantas de proteção são produzidas com tecidos resistentes
ao calor e ao fogo. Proporcionam proteção contra fagulhas e
respingos provenientes da soldagem e esmerilhamento.
A manta mais utilizada é do tecido de aramida.
Pág 22
CBSP – NORMAM 24

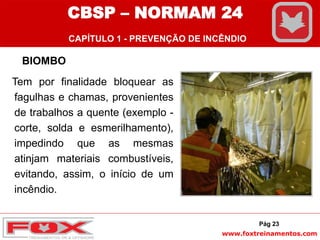

BIOMBO
Tem por finalidade bloquear as
fagulhas e chamas, provenientes
de trabalhos a quente (exemplo -
corte, solda e esmerilhamento),
impedindo que as mesmas
atinjam materiais combustíveis,
evitando, assim, o início de um
incêndio.
Pág 23
CBSP – NORMAM 24

Pág 23

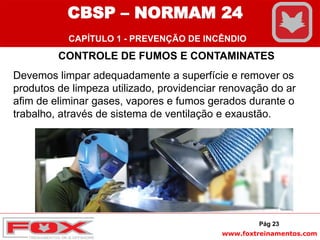

CONTROLE DE FUMOS E CONTAMINATES
Devemos limpar adequadamente a superfície e remover os
produtos de limpeza utilizado, providenciar renovação do ar
afim de eliminar gases, vapores e fumos gerados durante o
trabalho, através de sistema de ventilação e exaustão.
CBSP – NORMAM 24

Pág 23/24

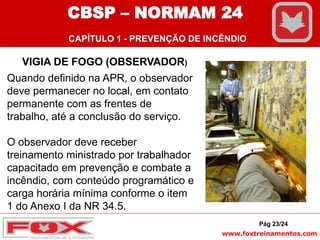

VIGIA DE FOGO (OBSERVADOR)
Quando definido na APR, o observador
deve permanecer no local, em contato
permanente com as frentes de
trabalho, até a conclusão do serviço.
O observador deve receber
treinamento ministrado por trabalhador
capacitado em prevenção e combate a
incêndio, com conteúdo programático e
carga horária mínima conforme o item
1 do Anexo I da NR 34.5.
CBSP – NORMAM 24

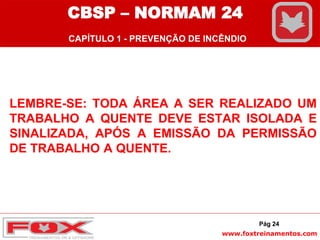

LEMBRE-SE: TODA ÁREA A SER REALIZADO UM
TRABALHO A QUENTE DEVE ESTAR ISOLADA E
SINALIZADA, APÓS A EMISSÃO DA PERMISSÃO
DE TRABALHO A QUENTE.
Pág 24
CBSP – NORMAM 24

FIM
CBSP – NORMAM 24

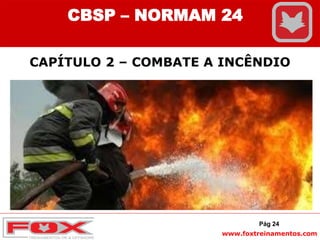

CAPÍTULO 2 – COMBATE A INCÊNDIO
Pág 24
CBSP – NORMAM 24

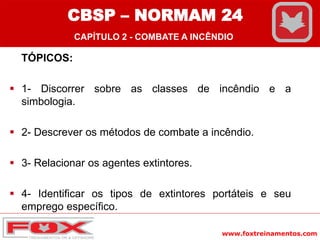

TÓPICOS:
 1- Discorrer sobre as classes de incêndio e a
simbologia.
 2- Descrever os métodos de combate a incêndio.
 3- Relacionar os agentes extintores.
 4- Identificar os tipos de extintores portáteis e seu
emprego específico.
CBSP – NORMAM 24
CAPÍTULO 2 - COMBATE A INCÊNDIO

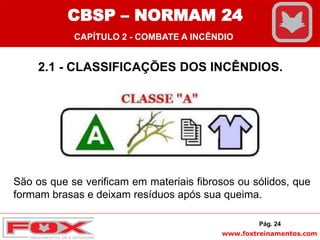

2.1 - CLASSIFICAÇÕES DOS INCÊNDIOS.
São os que se verificam em materiais fibrosos ou sólidos, que
formam brasas e deixam resíduos após sua queima.
Pág. 24
CBSP – NORMAM 24

CLASSIFICAÇÕES DOS INCÊNDIOS.
São os que se verificam em combustíveis líquidos, graxas e
gases inflamáveis.
Pág 24
CBSP – NORMAM 24

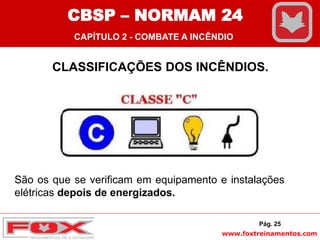

São os que se verificam em equipamento e instalações
elétricas depois de energizados.
Pág. 25
CBSP – NORMAM 24

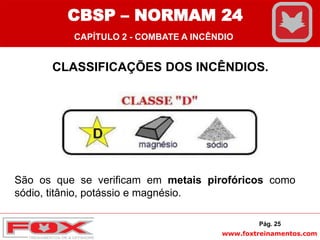

São os que se verificam em metais pirofóricos como
sódio, titânio, potássio e magnésio.
Pág. 25
CBSP – NORMAM 24

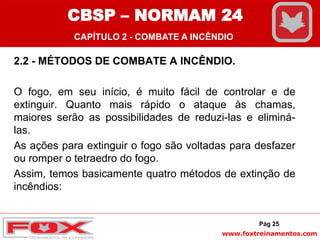

2.2 - MÉTODOS DE COMBATE A INCÊNDIO.
O fogo, em seu início, é muito fácil de controlar e de
extinguir. Quanto mais rápido o ataque às chamas,
maiores serão as possibilidades de reduzi-las e eliminá-
las.
As ações para extinguir o fogo são voltadas para desfazer
ou romper o tetraedro do fogo.
Assim, temos basicamente quatro métodos de extinção de
incêndios:
Pág 25
CBSP – NORMAM 24

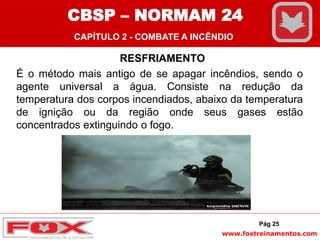

RESFRIAMENTO
É o método mais antigo de se apagar incêndios, sendo o
agente universal a água. Consiste na redução da
temperatura dos corpos incendiados, abaixo da temperatura
de ignição ou da região onde seus gases estão
concentrados extinguindo o fogo.
Pág 25
CBSP – NORMAM 24

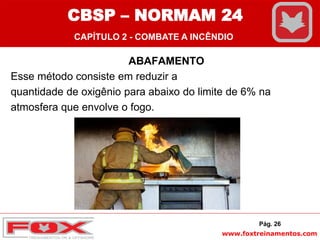

ABAFAMENTO
Esse método consiste em reduzir a
quantidade de oxigênio para abaixo do limite de 6% na
atmosfera que envolve o fogo.
Pág. 26
CBSP – NORMAM 24

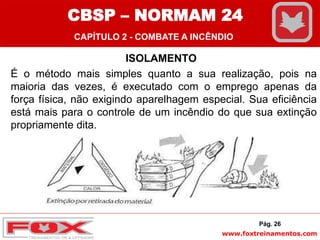

ISOLAMENTO
É o método mais simples quanto a sua realização, pois na
maioria das vezes, é executado com o emprego apenas da
força física, não exigindo aparelhagem especial. Sua eficiência
está mais para o controle de um incêndio do que sua extinção
propriamente dita.
Pág. 26
CBSP – NORMAM 24

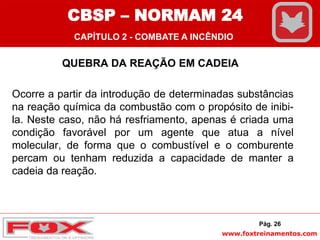

QUEBRA DA REAÇÃO EM CADEIA
Ocorre a partir da introdução de determinadas substâncias
na reação química da combustão com o propósito de inibi-
la. Neste caso, não há resfriamento, apenas é criada uma
condição favorável por um agente que atua a nível
molecular, de forma que o combustível e o comburente
percam ou tenham reduzida a capacidade de manter a
cadeia da reação.
Pág. 26
CBSP – NORMAM 24

2.3 - AGENTES EXTINTORES
Agente extintor é tudo aquilo que é ou pode ser usado no
combate ao fogo. Os principais agentes extintores são:
ÁGUA. É o agente extintor mais utilizado, por excelência.
Utilizado em incêndios da classe “A”, e empregado sob a
forma líquida, nas formas básicas de jato sólido e jato
neblina. Em seu estado gasoso (vapor) é utilizado para
combater incêndios em espaços confinados. Extingue
principalmente, por resfriamento e secundariamente por
abafamento.
Pág 26
CBSP – NORMAM 24

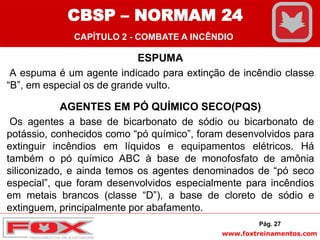

ESPUMA
A espuma é um agente indicado para extinção de incêndio classe
“B”, em especial os de grande vulto.
AGENTES EM PÓ QUÍMICO SECO(PQS)
Os agentes a base de bicarbonato de sódio ou bicarbonato de
potássio, conhecidos como “pó químico”, foram desenvolvidos para
extinguir incêndios em líquidos e equipamentos elétricos. Há
também o pó químico ABC à base de monofosfato de amônia
siliconizado, e ainda temos os agentes denominados de “pó seco
especial”, que foram desenvolvidos especialmente para incêndios
em metais brancos (classe “D”), a base de cloreto de sódio e
extinguem, principalmente por abafamento.
Pág. 27
CBSP – NORMAM 24

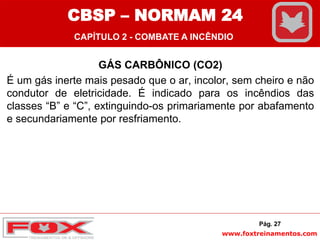

GÁS CARBÔNICO (CO2)
É um gás inerte mais pesado que o ar, incolor, sem cheiro e não
condutor de eletricidade. É indicado para os incêndios das
classes “B” e “C”, extinguindo-os primariamente por abafamento
e secundariamente por resfriamento.
Pág. 27
CBSP – NORMAM 24

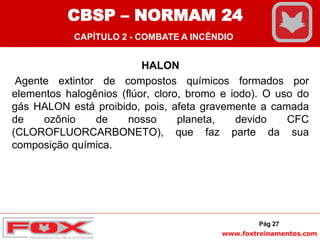

HALON
Agente extintor de compostos químicos formados por
elementos halogênios (flúor, cloro, bromo e iodo). O uso do
gás HALON está proibido, pois, afeta gravemente a camada
de ozônio de nosso planeta, devido CFC
(CLOROFLUORCARBONETO), que faz parte da sua
composição química.
Pág 27
CBSP – NORMAM 24

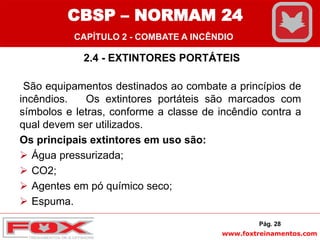

2.4 - EXTINTORES PORTÁTEIS
São equipamentos destinados ao combate a princípios de
incêndios. Os extintores portáteis são marcados com
símbolos e letras, conforme a classe de incêndio contra a
qual devem ser utilizados.
Os principais extintores em uso são:
 Água pressurizada;
 CO2;
 Agentes em pó químico seco;
 Espuma.
Pág. 28
CBSP – NORMAM 24

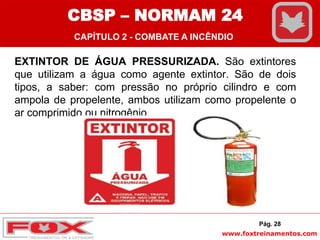

EXTINTOR DE ÁGUA PRESSURIZADA. São extintores
que utilizam a água como agente extintor. São de dois
tipos, a saber: com pressão no próprio cilindro e com
ampola de propelente, ambos utilizam como propelente o
ar comprimido ou nitrogênio.
Pág. 28
CBSP – NORMAM 24

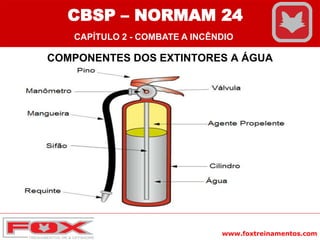

COMPONENTES DOS EXTINTORES A ÁGUA
CBSP – NORMAM 24

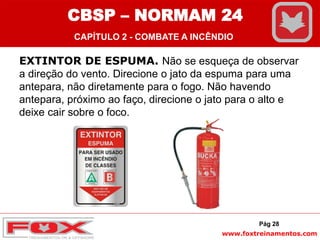

EXTINTOR DE ESPUMA. Não se esqueça de observar
a direção do vento. Direcione o jato da espuma para uma
antepara, não diretamente para o fogo. Não havendo
antepara, próximo ao faço, direcione o jato para o alto e
deixe cair sobre o foco.
Pág 28
CBSP – NORMAM 24

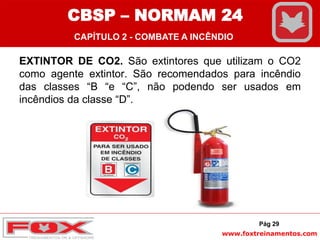

EXTINTOR DE CO2. São extintores que utilizam o CO2
como agente extintor. São recomendados para incêndio
das classes “B “e “C”, não podendo ser usados em
incêndios da classe “D”.
Pág 29
CBSP – NORMAM 24

EXTINTORES DE PÓ QUÍMICO SECO. Os extintores de
pó químico a base de bicarbonato de sódio ou bicarbonato
de potássio são recomendados para incêndios das classes
“B” e “C”, não podendo ser usado nos da classe “D”.
Pág 29
CBSP – NORMAM 24

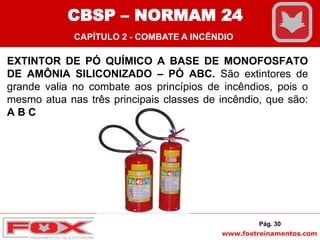

EXTINTOR DE PÓ QUÍMICO A BASE DE MONOFOSFATO
DE AMÔNIA SILICONIZADO – PÓ ABC. São extintores de
grande valia no combate aos princípios de incêndios, pois o
mesmo atua nas três principais classes de incêndio, que são:
A B C
Pág. 30
CBSP – NORMAM 24

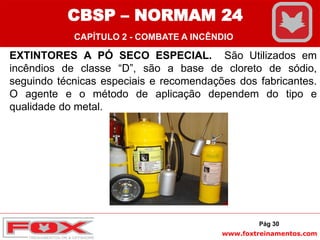

EXTINTORES A PÓ SECO ESPECIAL. São Utilizados em
incêndios de classe “D”, são a base de cloreto de sódio,
seguindo técnicas especiais e recomendações dos fabricantes.
O agente e o método de aplicação dependem do tipo e
qualidade do metal.
Pág 30
CBSP – NORMAM 24

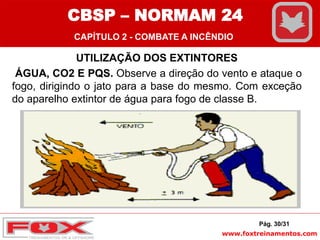

UTILIZAÇÃO DOS EXTINTORES
ÁGUA, CO2 E PQS. Observe a direção do vento e ataque o
fogo, dirigindo o jato para a base do mesmo. Com exceção
do aparelho extintor de água para fogo de classe B.
Pág. 30/31
CBSP – NORMAM 24

CAPITULO 3 – ORGANIZAÇÃO DE COMBATE A INCÊNDIO
Pág 31
CBSP – NORMAM 24

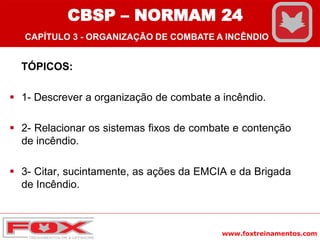

TÓPICOS:
 1- Descrever a organização de combate a incêndio.
 2- Relacionar os sistemas fixos de combate e contenção
de incêndio.
 3- Citar, sucintamente, as ações da EMCIA e da Brigada
de Incêndio.
CBSP – NORMAM 24
CAPÍTULO 3 - ORGANIZAÇÃO DE COMBATE A INCÊNDIO

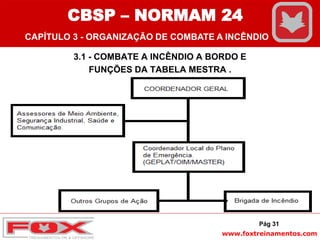

3.1 - COMBATE A INCÊNDIO A BORDO E
FUNÇÕES DA TABELA MESTRA .
Pág 31
CBSP – NORMAM 24

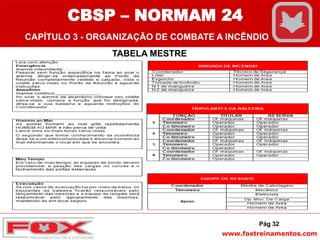

TABELA MESTRE
Pág 32
CBSP – NORMAM 24

3.2 - SISTEMAS FIXOS DE COMBATE A INCÊNDIO
São aqueles cujo propósito é a supressão de um incêndio
local, num dado sistema ou equipamento, através de uma
instalação fixa, geralmente de atuação automática.
Pág. 33
CBSP – NORMAM 24

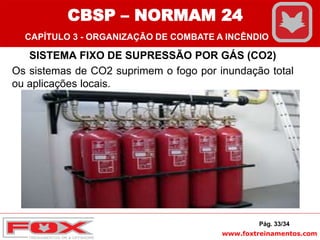

SISTEMA FIXO DE SUPRESSÃO POR GÁS (CO2)
Os sistemas de CO2 suprimem o fogo por inundação total
ou aplicações locais.
Pág. 33/34
CBSP – NORMAM 24

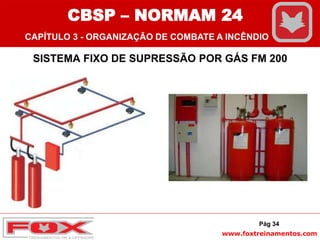

SISTEMA FIXO DE SUPRESSÃO POR GÁS FM 200
Pág 34
CBSP – NORMAM 24

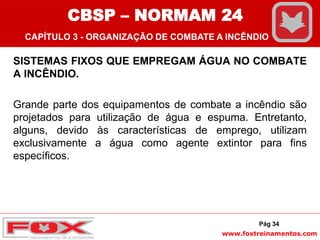

SISTEMAS FIXOS QUE EMPREGAM ÁGUA NO COMBATE
A INCÊNDIO.
Grande parte dos equipamentos de combate a incêndio são
projetados para utilização de água e espuma. Entretanto,
alguns, devido às características de emprego, utilizam
exclusivamente a água como agente extintor para fins
específicos.
Pág 34
CBSP – NORMAM 24

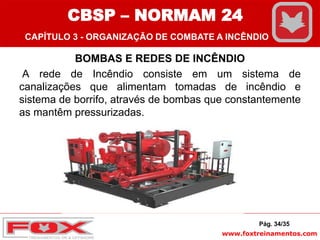

BOMBAS E REDES DE INCÊNDIO
A rede de Incêndio consiste em um sistema de
canalizações que alimentam tomadas de incêndio e
sistema de borrifo, através de bombas que constantemente
as mantêm pressurizadas.
Pág. 34/35
CBSP – NORMAM 24

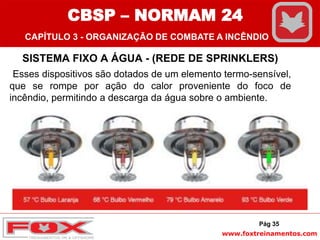

SISTEMA FIXO A ÁGUA - (REDE DE SPRINKLERS)
Esses dispositivos são dotados de um elemento termo-sensível,
que se rompe por ação do calor proveniente do foco de
incêndio, permitindo a descarga da água sobre o ambiente.
Pág 35
CBSP – NORMAM 24

SISTEMA FIXO A ÁGUA – (REDE DE DILÚVIO)
Sistema dotado de tubulação seca e ramais com projetores abertos.
O sistema funciona da seguinte forma: a partir do acionamento de
um ou mais elementos de detecção é emitido um sinal de abertura
para a válvula de dilúvio, permitindo a passagem do agente extintor
pela rede, sendo este, descarregado simultaneamente por todos os
projetores.
Pág 35
CBSP – NORMAM 24

TOMADAS DE INCÊNDIO
São dispositivos colocados na rede de incêndio, para captação
da água no combate de incêndio a bordo são instaladas nas
canalizações ou extremidades das derivações verticais.
Pág 36
CBSP – NORMAM 24

EQUIPAMENTOS PARA COMBATE A INCÊNDIO
MANGUEIRAS E REDUÇÕES .
Atualmente encontramos a bordo dos navios e plataformas,
mangueiras de combate a incêndios nos diâmetros de 1 ½ e
2 ½. Cada seção mede cerca de 15,25m (50 pés) de
comprimento e suas extremidades são adaptadas com
conexões tipo engate-rápido.
Pág 36/37
CBSP – NORMAM 24

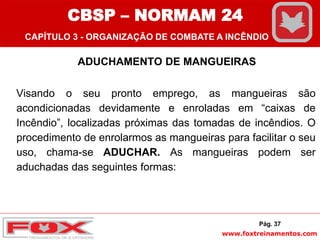

ADUCHAMENTO DE MANGUEIRAS
Visando o seu pronto emprego, as mangueiras são
acondicionadas devidamente e enroladas em “caixas de
Incêndio”, localizadas próximas das tomadas de incêndios. O
procedimento de enrolarmos as mangueiras para facilitar o seu
uso, chama-se ADUCHAR. As mangueiras podem ser
aduchadas das seguintes formas:
Pág. 37
CBSP – NORMAM 24

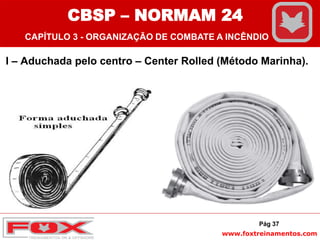

I – Aduchada pelo centro – Center Rolled (Método Marinha).
Pág 37
CBSP – NORMAM 24

II - Aduchada pela extremidade – Dutch Rolled (Método
Alemão).
Pág 37
CBSP – NORMAM 24

III- Aduchada em camadas – Flaked (Método ziguezague).
Pág. 38
CBSP – NORMAM 24

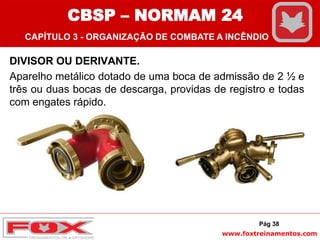

DIVISOR OU DERIVANTE.
Aparelho metálico dotado de uma boca de admissão de 2 ½ e
três ou duas bocas de descarga, providas de registro e todas
com engates rápido.
Pág 38
CBSP – NORMAM 24

ESGUICHOS.
Esguicho é o termo aplicado ao componente montado na
saída da mangueira. Os esguichos apresentam diversos
detalhes que, dependendo do fabricante, se diferenciam
uns dos outros. As principais diferenças dizem respeito à
existência de punho ou não.
Pág. 38/39
CBSP – NORMAM 24

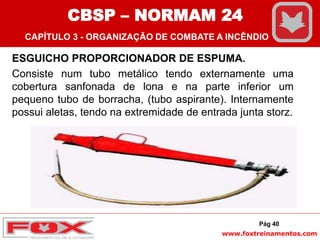

ESGUICHO PROPORCIONADOR DE ESPUMA.
Consiste num tubo metálico tendo externamente uma
cobertura sanfonada de lona e na parte inferior um
pequeno tubo de borracha, (tubo aspirante). Internamente
possui aletas, tendo na extremidade de entrada junta storz.
Pág 40
CBSP – NORMAM 24

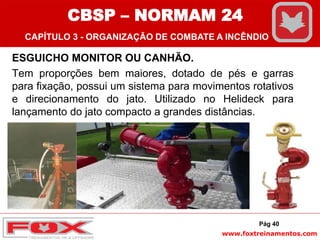

ESGUICHO MONITOR OU CANHÃO.
Tem proporções bem maiores, dotado de pés e garras
para fixação, possui um sistema para movimentos rotativos
e direcionamento do jato. Utilizado no Helideck para
lançamento do jato compacto a grandes distâncias.
Pág 40
CBSP – NORMAM 24

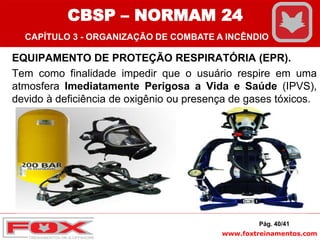

EQUIPAMENTO DE PROTEÇÃO RESPIRATÓRIA (EPR).
Tem como finalidade impedir que o usuário respire em uma
atmosfera Imediatamente Perigosa a Vida e Saúde (IPVS),
devido à deficiência de oxigênio ou presença de gases tóxicos.
Pág. 40/41
CBSP – NORMAM 24

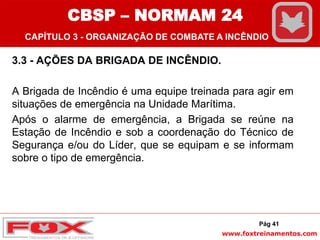

3.3 - AÇÕES DA BRIGADA DE INCÊNDIO.
A Brigada de Incêndio é uma equipe treinada para agir em
situações de emergência na Unidade Marítima.
Após o alarme de emergência, a Brigada se reúne na
Estação de Incêndio e sob a coordenação do Técnico de
Segurança e/ou do Líder, que se equipam e se informam
sobre o tipo de emergência.
Pág 41
CBSP – NORMAM 24

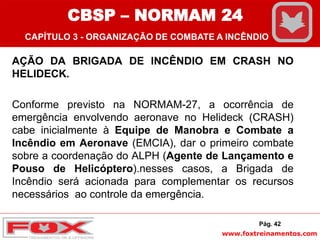

AÇÃO DA BRIGADA DE INCÊNDIO EM CRASH NO
HELIDECK.
Conforme previsto na NORMAM-27, a ocorrência de
emergência envolvendo aeronave no Helideck (CRASH)
cabe inicialmente à Equipe de Manobra e Combate a
Incêndio em Aeronave (EMCIA), dar o primeiro combate
sobre a coordenação do ALPH (Agente de Lançamento e
Pouso de Helicóptero).nesses casos, a Brigada de
Incêndio será acionada para complementar os recursos
necessários ao controle da emergência.
Pág. 42
CBSP – NORMAM 24

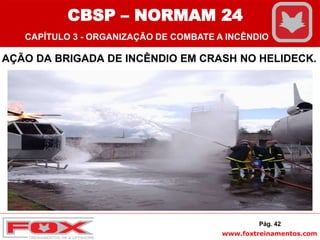

AÇÃO DA BRIGADA DE INCÊNDIO EM CRASH NO HELIDECK.
Pág. 42
CBSP – NORMAM 24

REFERÊNCIAS BIBLIOGRÁFICAS
a) Brasil. Marinha do Brasil. Manual de Sobrevivência – Imprensa Naval. Rio
de Janeiro. 1990.
b) REZENDE, Celso Antônio Junqueira. Manual de Sobrevivência no mar.
Rio de Janeiro. 1992.
c) Wright, C. H. Survival at Sea: The Lifeboat and Liferaft. Liverpool: The
James Laver Printing Co. Ltd., 1986.
d) Lee, E. C. B. and Lee, K. Safety and Survival at Sea. London: W. W.
Norton, 1980.
e) International Maritime Organization. Código Internacional para Proteção
de Navios e Instalações Portuárias – ISPS Code, London, 2003.
CBSP – NORMAM 24
Pág. 43

f) Recomendações para o Treinamento e Certificação de Pessoal em
Unidades Offshore Móveis (MOU). Resolução A. 1079(28). Adotada em 04 de
dezembro de 2013.
g) BRASIL. Marinha do Brasil. Centro de Adestramento Almirante Marques de
Leão - CAAML-206 Manual de Primeiros Socorros. Niterói, RJ: 2006.
h) Instituto Nacional de Emergências Médicas – Organização Mundial de
Saúde – Guia Médico Internacional para Barcos. Tradução da Organização
Mundial da Saúde. Genéve: 1988.
i) BERGERON, J. David e Gloria Bizjak. Primeiros Socorros. Editora Atheneu,
São Paulo, SP: 2004.
CBSP – NORMAM 24
Pág. 44

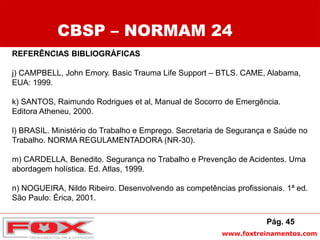

j) CAMPBELL, John Emory. Basic Trauma Life Support – BTLS. CAME, Alabama,
EUA: 1999.
k) SANTOS, Raimundo Rodrigues et al, Manual de Socorro de Emergência.
Editora Atheneu, 2000.
l) BRASIL. Ministério do Trabalho e Emprego. Secretaria de Segurança e Saúde no
Trabalho. NORMA REGULAMENTADORA (NR-30).
m) CARDELLA, Benedito. Segurança no Trabalho e Prevenção de Acidentes. Uma
abordagem holística. Ed. Atlas, 1999.
n) NOGUEIRA, Nildo Ribeiro. Desenvolvendo as competências profissionais. 1ª ed.
São Paulo: Érica, 2001.
CBSP – NORMAM 24
Pág. 45

o) OLIVEIRA, Sebastião Mauro. Apostila de Segurança do Trabalho. CIAGA. RJ.
2006.
p) BRASIL. Marinha do Brasil. Diretoria de Portos e Costas. Manual do Curso
Especial Básico de Combate a Incêndio. Rio de Janeiro, 2002.
q) Centro de Adestramento "Almirante Marques de Leão". Manual de Combate a
Incêndio. Rio de Janeiro, 1998.
r) Ministério do Trabalho e Emprego. Secretaria de Segurança e Saúde no
Trabalho. Norma Regulamentadora NR 34 - Condições e Meio Ambiente de
Trabalho na Indústria da Construção e Reparação Naval. Portaria SIT No 200,
de 20/01/2011.
CBSP – NORMAM 24
Pág. 46

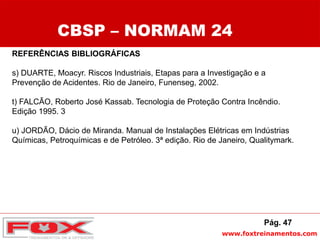

s) DUARTE, Moacyr. Riscos Industriais, Etapas para a Investigação e a
Prevenção de Acidentes. Rio de Janeiro, Funenseg, 2002.
t) FALCÃO, Roberto José Kassab. Tecnologia de Proteção Contra Incêndio.
Edição 1995. 3
u) JORDÃO, Dácio de Miranda. Manual de Instalações Elétricas em Indústrias
Químicas, Petroquímicas e de Petróleo. 3ª edição. Rio de Janeiro, Qualitymark.
CBSP – NORMAM 24
Pág. 47

UMA BOA PREVENÇÃO DEMANDA UMA SEGURANÇA
EFICAZ, COM COMPROMETIMENTO E PRÓ ATIVIDADE
DAS PESSOAS ENVOLVIDAS NAS ATIVIDADES
OPERACIONAIS A BORDO.
CBSP – NORMAM 24

OBRIGADO!!!
Aprendizagem com prova presencial com agendamento prévio.
(22) 2770-6725 | 9 9908-7749

CPI

Mais conteúdo relacionado

Mais procurados

Semelhante a CPI

Mais de CursosEADFox

CPI

Notas do Editor
