Bases, posições, fundamentos e incidentes de tiro

CURSO DE INTRUTOR DE ARMAMENTO E
TIRO
DISCIPLINA: BASES, POSIÇÕES,
FUNDAMENTOS DO TIRO E
INCIDENTES DE TIRO
INSTRUTOR LEANDRO BERTHULINE

BASES, POSIÇÕES E FUNDAMENTOS DO TIRO
FUNDAMENTOS DO TIRO:
EMPUNHADURA
POSTURA
VISADA
RESPIRAÇÃO
ACIONAMENTO DA TECLA DO GATILHO

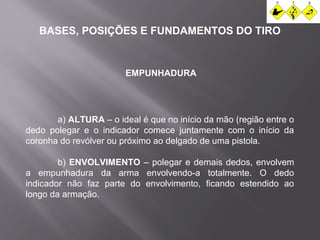

EMPUNHADURA
a) ALTURA – o ideal é que no início da mão (região entre o
dedo polegar e o indicador comece juntamente com o início da
coronha do revólver ou próximo ao delgado de uma pistola.
b) ENVOLVIMENTO – polegar e demais dedos, envolvem
a empunhadura da arma envolvendo-a totalmente. O dedo
indicador não faz parte do envolvimento, ficando estendido ao
longo da armação.

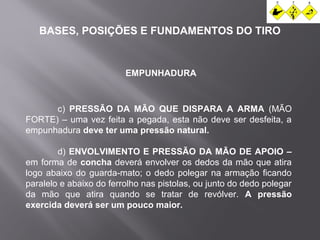

EMPUNHADURA
c) PRESSÃO DA MÃO QUE DISPARA A ARMA (MÃO
FORTE) – uma vez feita a pegada, esta não deve ser desfeita, a
empunhadura deve ter uma pressão natural.
d) ENVOLVIMENTO E PRESSÃO DA MÃO DE APOIO –
em forma de concha deverá envolver os dedos da mão que atira
logo abaixo do guarda-mato; o dedo polegar na armação ficando
paralelo e abaixo do ferrolho nas pistolas, ou junto do dedo polegar
da mão que atira quando se tratar de revólver. A pressão
exercida deverá ser um pouco maior.

EMPUNHADURA – ERROS COMUNS

EMPUNHADURA SIMPLES – EXEMPLOS CORRETOS

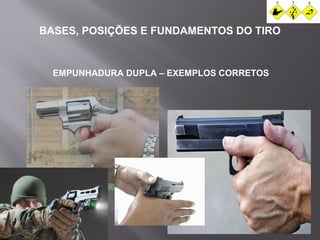

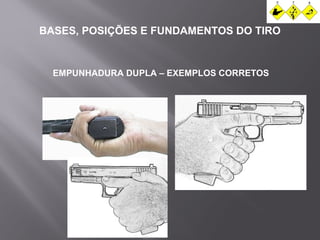

EMPUNHADURA DUPLA – EXEMPLOS CORRETOS

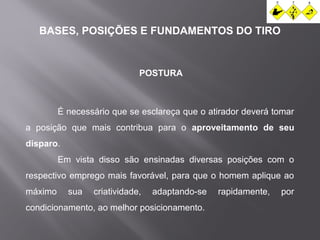

POSTURA
É necessário que se esclareça que o atirador deverá tomar
a posição que mais contribua para o aproveitamento de seu
disparo.
Em vista disso são ensinadas diversas posições com o
respectivo emprego mais favorável, para que o homem aplique ao
máximo sua criatividade, adaptando-se rapidamente, por
condicionamento, ao melhor posicionamento.

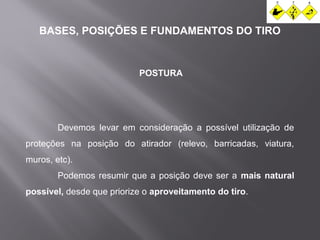

POSTURA
Devemos levar em consideração a possível utilização de
proteções na posição do atirador (relevo, barricadas, viatura,
muros, etc).
Podemos resumir que a posição deve ser a mais natural
possível, desde que priorize o aproveitamento do tiro.

POSIÇÕES DE TIRO DE PÉ – ARMAS CURTAS
POSIÇÃO WEAVER E WEAVER MODIFICADA (CHAPMAN)

ISÓSCELES

ISÓSCELES MODERNA

POSIÇÕES DE TIRO DE JOELHO – ARMAS CURTAS
COM APOIO E SEM APOIO

POSIÇÕES DE TIRO DEITADO – ARMAS CURTAS

POSIÇÕES DE TIRO DEITADO – ARMAS CURTAS
VARIAÇÃO

POSIÇÕES DE TIRO DE PÉ – ARMAS LONGAS

POSIÇÕES DE TIRO DE JOELHO – ARMAS LONGAS

POSIÇÕES DE TIRO DEITADO – ARMAS LONGAS

POSIÇÕES DE TIRO DEITADO – ARMAS LONGAS
VARIAÇÃO

POSIÇÕES DE TIRO – ARMAS LONGAS
SENTADO

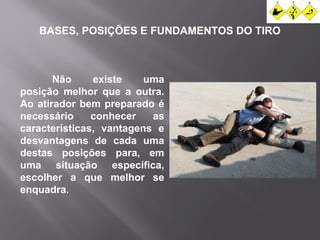

Não existe uma
posição melhor que a outra.
Ao atirador bem preparado é
necessário conhecer as
características, vantagens e
desvantagens de cada uma
destas posições para, em
uma situação específica,
escolher a que melhor se
enquadra.

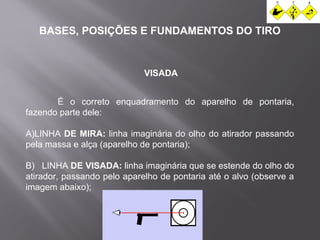

VISADA
É o correto enquadramento do aparelho de pontaria,
fazendo parte dele:
A)LINHA DE MIRA: linha imaginária do olho do atirador passando
pela massa e alça (aparelho de pontaria);
B) LINHA DE VISADA: linha imaginária que se estende do olho do
atirador, passando pelo aparelho de pontaria até o alvo (observe a
imagem abaixo);

VISADA – ERROS COMUNS

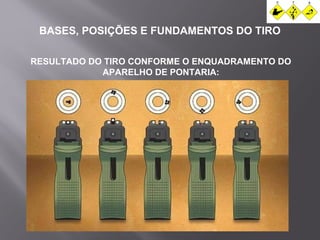

RESULTADO DO TIRO CONFORME O ENQUADRAMENTO DO
APARELHO DE PONTARIA:

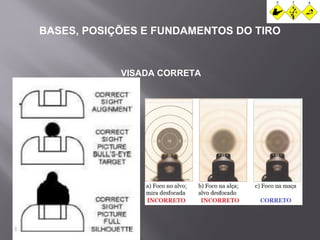

VISADA CORRETA

RESPIRAÇÃO
Deve-se fazer uma pequena inspiração e bloqueá-la
apenas no momento do disparo, iniciando-se um novo ciclo a cada
disparo.
Este procedimento, mesmo em ação dupla não é rígido, a
rapidez da ação exige apenas que o atirador prenda a respiração
no exato momento do disparo, porém é necessária uma pequena
pausa respiratória.

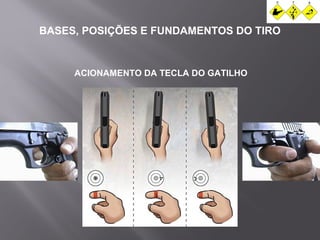

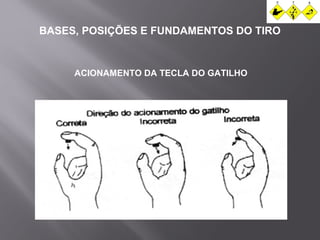

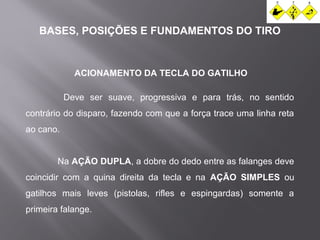

Deve ser suave, progressiva e para trás, no sentido
contrário do disparo, fazendo com que a força trace uma linha reta
ao cano.
Na AÇÃO DUPLA, a dobre do dedo entre as falanges deve
coincidir com a quina direita da tecla e na AÇÃO SIMPLES ou
gatilhos mais leves (pistolas, rifles e espingardas) somente a
primeira falange.

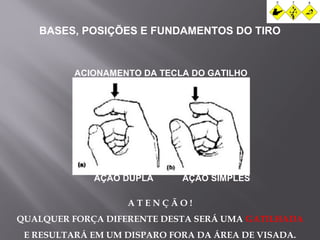

AÇÃO DUPLA AÇÃO SIMPLES
A T E N Ç Ã O !
QUALQUER FORÇA DIFERENTE DESTA SERÁ UMA GATILHADA
E RESULTARÁ EM UM DISPARO FORA DA ÁREA DE VISADA.

No próximo slide observaremos como erros no
acionamento do gatilho influenciarão no aproveitamento do tiro.
As causas mais comuns são:
SOBRESSALTO - quando o atirador antes do tiro,
assusta-se e levanta a arma;
GATILHADA - quando o atirador prevê o tiro, quer
“adivinhá-lo” e acaba por direcionar seu pulso e consequentemente
a arma para baixo; e
MUITO ou POUCO DEDO na tecla do gatilho - causará
uma força para um dos lados.

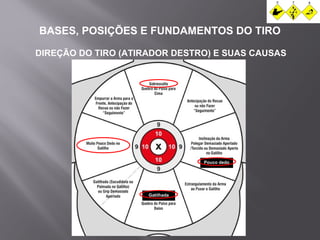

DIREÇÃO DO TIRO (ATIRADOR DESTRO) E SUAS CAUSAS
Gatilhada
Pouco dedo

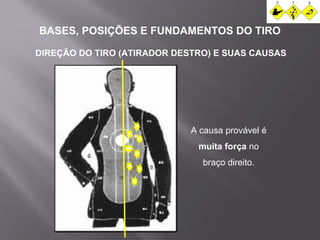

DIREÇÃO DO TIRO (ATIRADOR DESTRO) E SUAS CAUSAS
A causa provável é
muita força no
braço direito.

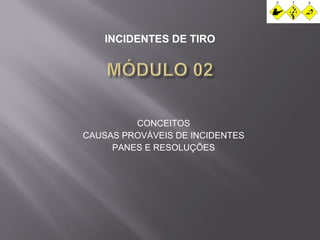

INCIDENTES DE TIRO
CONCEITOS
CAUSAS PROVÁVEIS DE INCIDENTES
PANES E RESOLUÇÕES

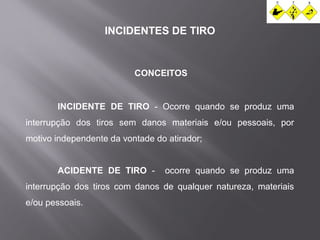

INCIDENTES DE TIRO
CONCEITOS
INCIDENTE DE TIRO - Ocorre quando se produz uma
interrupção dos tiros sem danos materiais e/ou pessoais, por
motivo independente da vontade do atirador;
ACIDENTE DE TIRO - ocorre quando se produz uma
interrupção dos tiros com danos de qualquer natureza, materiais
e/ou pessoais.

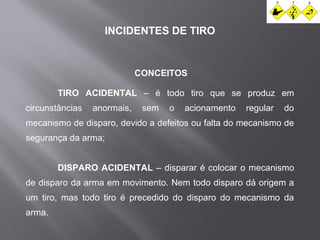

INCIDENTES DE TIRO
CONCEITOS
TIRO ACIDENTAL – é todo tiro que se produz em
circunstâncias anormais, sem o acionamento regular do
mecanismo de disparo, devido a defeitos ou falta do mecanismo de
segurança da arma;
DISPARO ACIDENTAL – disparar é colocar o mecanismo
de disparo da arma em movimento. Nem todo disparo dá origem a
um tiro, mas todo tiro é precedido do disparo do mecanismo da
arma.

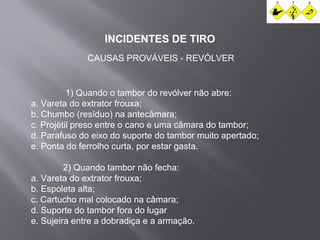

INCIDENTES DE TIRO
CAUSAS PROVÁVEIS - REVÓLVER
1) Quando o tambor do revólver não abre:
a. Vareta do extrator frouxa;
b. Chumbo (resíduo) na antecâmara;
c. Projétil preso entre o cano e uma câmara do tambor;
d. Parafuso do eixo do suporte do tambor muito apertado;
e. Ponta do ferrolho curta, por estar gasta.
2) Quando tambor não fecha:
a. Vareta do extrator frouxa;
b. Espoleta alta;
c. Cartucho mal colocado na câmara;
d. Suporte do tambor fora do lugar
e. Sujeira entre a dobradiça e a armação.

INCIDENTES DE TIRO
3) Quando o acionamento do gatilho se torna muito
pesado:
a. Sujeira no mecanismo;
b. Falta de lubrificação;
c. Resíduo de chumbo na antecâmara;
d. Parafuso da mola real muito apertado;
e. Espoleta alta;
f. Cartucho não penetrado totalmente na câmara;
g. Tambor não fechado totalmente;

INCIDENTES DE TIRO
4) Quando o tambor não gira:
a. Resíduo de chumbo na antecâmara;
b. Espoleta alta;
c. Cartucho não penetrado totalmente na câmara;
d. Eixo do impulsor do tambor quebrado;
e. Projétil parado entre o cano e uma câmara do tambor;
f. Acionamento imperfeito;
g. Rebarba da bucha do percussor.

INCIDENTES DE TIRO

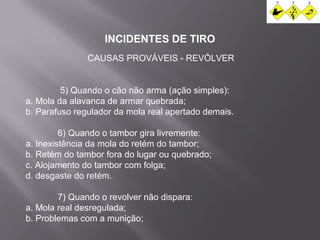

5) Quando o cão não arma (ação simples):
a. Mola da alavanca de armar quebrada;
b. Parafuso regulador da mola real apertado demais.
6) Quando o tambor gira livremente:
a. Inexistência da mola do retém do tambor;
b. Retém do tambor fora do lugar ou quebrado;
c. Alojamento do tambor com folga;
d. desgaste do retém.
7) Quando o revolver não dispara:
a. Mola real desregulada;
b. Problemas com a munição;

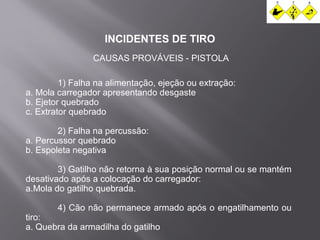

INCIDENTES DE TIRO
CAUSAS PROVÁVEIS - PISTOLA
1) Falha na alimentação, ejeção ou extração:
a. Mola carregador apresentando desgaste
b. Ejetor quebrado
c. Extrator quebrado
2) Falha na percussão:
a. Percussor quebrado
b. Espoleta negativa
3) Gatilho não retorna à sua posição normal ou se mantém
desativado após a colocação do carregador:
a.Mola do gatilho quebrada.
4) Cão não permanece armado após o engatilhamento ou
tiro:
a. Quebra da armadilha do gatilho

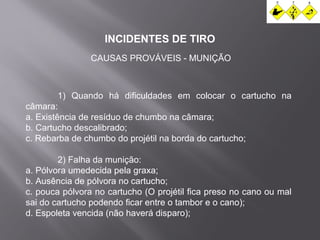

INCIDENTES DE TIRO
CAUSAS PROVÁVEIS - MUNIÇÃO
1) Quando há dificuldades em colocar o cartucho na
câmara:
a. Existência de resíduo de chumbo na câmara;
b. Cartucho descalibrado;
c. Rebarba de chumbo do projétil na borda do cartucho;
2) Falha da munição:
a. Pólvora umedecida pela graxa;
b. Ausência de pólvora no cartucho;
c. pouca pólvora no cartucho (O projétil fica preso no cano ou mal
sai do cartucho podendo ficar entre o tambor e o cano);
d. Espoleta vencida (não haverá disparo);

INCIDENTES DE TIRO
PROCEDIMENO NO CASO DE ALGUMAS PANES:
BATE, PUXA E VAI!
BATE! (bater na base do carregador);
PUXA! (puxar ferrolho a retaguarda);
e VAI! (fogo).

INCIDENTES DE TIRO

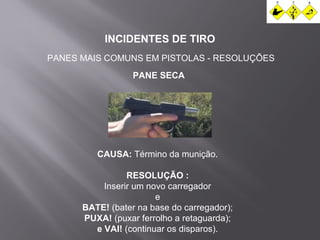

PANES MAIS COMUNS EM PISTOLAS - RESOLUÇÕES
PANE SECA
CAUSA: Término da munição.
RESOLUÇÃO :
Inserir um novo carregador
e
e VAI! (continuar os disparos).

INCIDENTES DE TIRO

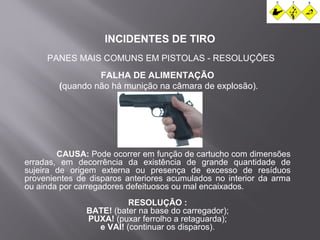

FALHA DE ALIMENTAÇÃO
(quando não há munição na câmara de explosão).
CAUSA: Pode ocorrer em função de cartucho com dimensões
erradas, em decorrência da existência de grande quantidade de
sujeira de origem externa ou presença de excesso de resíduos
provenientes de disparos anteriores acumulados no interior da arma
ou ainda por carregadores defeituosos ou mal encaixados.
RESOLUÇÃO :

INCIDENTES DE TIRO

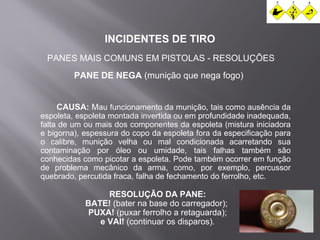

PANE DE NEGA (munição que nega fogo)
CAUSA: Mau funcionamento da munição, tais como ausência da
espoleta, espoleta montada invertida ou em profundidade inadequada,
falta de um ou mais dos componentes da espoleta (mistura iniciadora
e bigorna), espessura do copo da espoleta fora da especificação para
o calibre, munição velha ou mal condicionada acarretando sua
contaminação por óleo ou umidade, tais falhas também são
conhecidas como picotar a espoleta. Pode também ocorrer em função
de problema mecânico da arma, como, por exemplo, percussor
quebrado, percutida fraca, falha de fechamento do ferrolho, etc.
RESOLUÇÃO DA PANE:

INCIDENTES DE TIRO

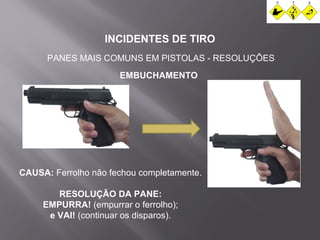

EMBUCHAMENTO
CAUSA: Ferrolho não fechou completamente.
EMPURRA! (empurrar o ferrolho);

INCIDENTES DE TIRO

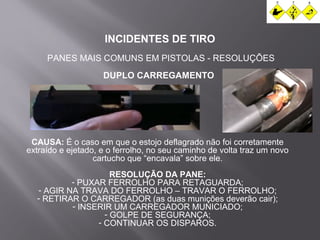

DUPLO CARREGAMENTO
CAUSA: É o caso em que o estojo deflagrado não foi corretamente
extraído e ejetado, e o ferrolho, no seu caminho de volta traz um novo
cartucho que “encavala” sobre ele.
- PUXAR FERROLHO PARA RETAGUARDA;
- AGIR NA TRAVA DO FERROLHO – TRAVAR O FERROLHO;
- RETIRAR O CARREGADOR (as duas munições deverão cair);
- INSERIR UM CARREGADOR MUNICIADO;
- GOLPE DE SEGURANÇA;
- CONTINUAR OS DISPAROS.

INCIDENTES DE TIRO

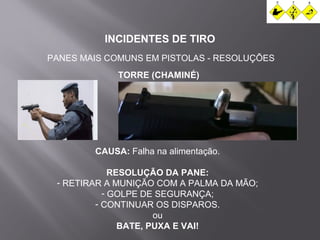

TORRE (CHAMINÉ)
CAUSA: Falha na alimentação.
- RETIRAR A MUNIÇÃO COM A PALMA DA MÃO;
- GOLPE DE SEGURANÇA;
- CONTINUAR OS DISPAROS.
ou
BATE, PUXA E VAI!

INCIDENTES DE TIRO
DILATAÇÃO DO ESTOJO
CAUSA: munição com excesso de carga (gera uma
pressão muito grande e uma dilatação do estojo dentro da câmara
travando a arma).
- SEGURAR O FERROLHO de maneira firme com a mão de apoio;
- Com a mão forte BATER VIGOROSAMENTE NA
EMPUNHADURA (repita este movimento até que o estojo vazio
seja ejetado da arma e um novo cartucho seja inserido na
câmara).

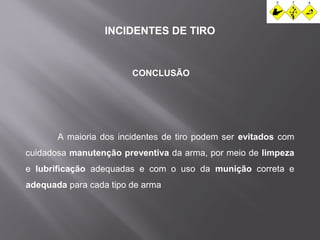

INCIDENTES DE TIRO
CONCLUSÃO
A maioria dos incidentes de tiro podem ser evitados com
cuidadosa manutenção preventiva da arma, por meio de limpeza
e lubrificação adequadas e com o uso da munição correta e
adequada para cada tipo de arma

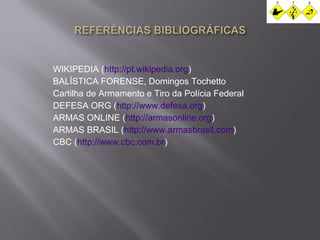

WIKIPEDIA (http://pt.wikipedia.org)
BALÍSTICA FORENSE, Domingos Tochetto
Cartilha de Armamento e Tiro da Polícia Federal
DEFESA ORG (http://www.defesa.org)
ARMAS ONLINE (http://armasonline.org)
ARMAS BRASIL (http://www.armasbrasil.com)
CBC (http://www.cbc.com.br)
