1. COMBATE A INCÊNDIO
Carlos Eduardo do Vale Melo
http://carlosvmelo.wordpress.com

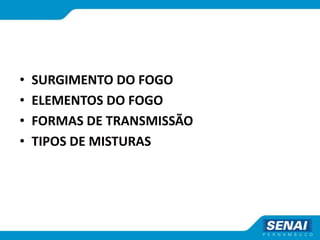

2. • SURGIMENTO DO FOGO
• ELEMENTOS DO FOGO
• FORMAS DE TRANSMISSÃO
• TIPOS DE MISTURAS

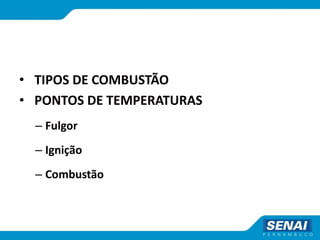

3. • TIPOS DE COMBUSTÃO
• PONTOS DE TEMPERATURAS
– Fulgor
– Ignição
– Combustão

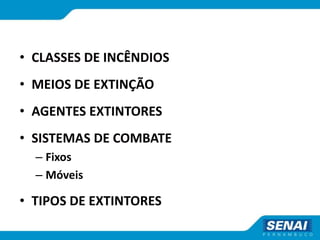

4. • CLASSES DE INCÊNDIOS
• MEIOS DE EXTINÇÃO
• AGENTES EXTINTORES
• SISTEMAS DE COMBATE
– Fixos
– Móveis
• TIPOS DE EXTINTORES

5. SURGIMENTO DO FOGO
• HOMOERECTUS, que viveu na China
entre 500.000 a 1.000.000 anos atrás.
PROTEÇÃO
• Animais;
• Frio;
• Cozer alimentos;
• Etc.

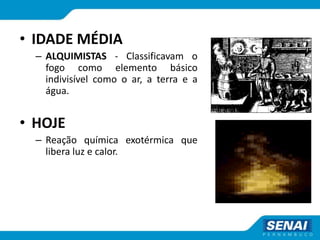

6. • IDADE MÉDIA
– ALQUIMISTAS - Classificavam o
fogo como elemento básico
indivisível como o ar, a terra e a
água.
• HOJE
– Reação química exotérmica que
libera luz e calor.

7. INCÊNDIO
 É todo o fogo não controlado pelo homem;
 Que têm a tendência de se alastrar e de destruir.

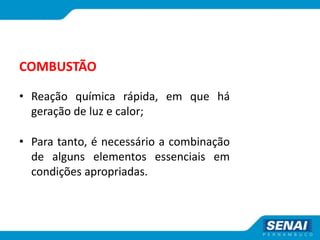

8. COMBUSTÃO
• Reação química rápida, em que há
geração de luz e calor;
• Para tanto, é necessário a combinação
de alguns elementos essenciais em
condições apropriadas.

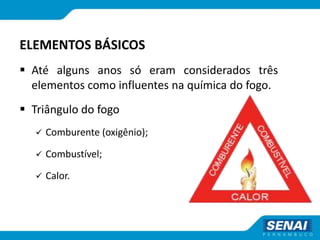

9. ELEMENTOS BÁSICOS
 Até alguns anos só eram considerados três
elementos como influentes na química do fogo.
 Triângulo do fogo
 Comburente (oxigênio);
 Combustível;
 Calor.

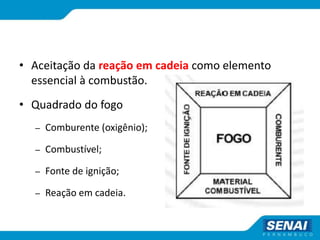

10. • Aceitação da reação em cadeia como elemento
essencial à combustão.
• Quadrado do fogo
– Comburente (oxigênio);
– Combustível;
– Fonte de ignição;
– Reação em cadeia.

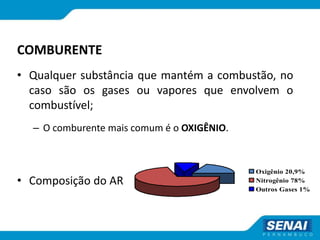

11. COMBURENTE
• Qualquer substância que mantém a combustão, no
caso são os gases ou vapores que envolvem o
combustível;
– O comburente mais comum é o OXIGÊNIO.
• Composição do AR
Oxigênio 20,9%
Nitrogênio 78%
Outros Gases 1%

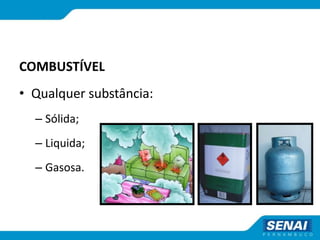

12. COMBUSTÍVEL
• Qualquer substância:
– Sólida;
– Liquida;
– Gasosa.

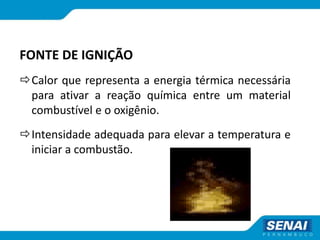

13. FONTE DE IGNIÇÃO
Calor que representa a energia térmica necessária
para ativar a reação química entre um material
combustível e o oxigênio.
Intensidade adequada para elevar a temperatura e
iniciar a combustão.

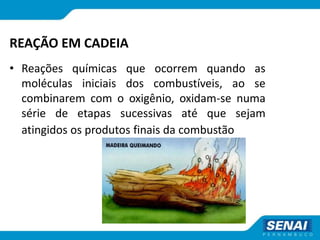

14. REAÇÃO EM CADEIA
• Reações químicas que ocorrem quando as
moléculas iniciais dos combustíveis, ao se
combinarem com o oxigênio, oxidam-se numa
série de etapas sucessivas até que sejam
atingidos os produtos finais da combustão

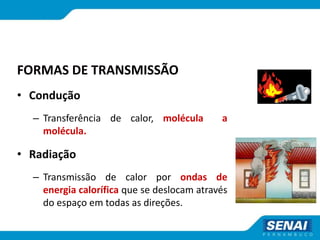

15. FORMAS DE TRANSMISSÃO
• Condução
– Transferência de calor, molécula a
molécula.
• Radiação
– Transmissão de calor por ondas de
energia calorífica que se deslocam através
do espaço em todas as direções.

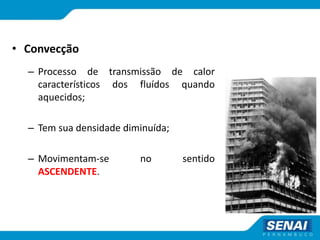

16. • Convecção
– Processo de transmissão de calor
característicos dos fluídos quando
aquecidos;
– Tem sua densidade diminuída;
– Movimentam-se no sentido
ASCENDENTE.

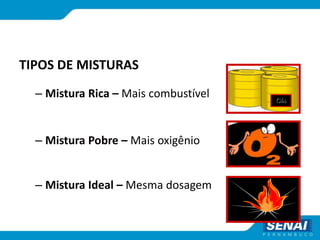

21. TIPOS DE MISTURAS
– Mistura Rica – Mais combustível
– Mistura Pobre – Mais oxigênio
– Mistura Ideal – Mesma dosagem
Gás

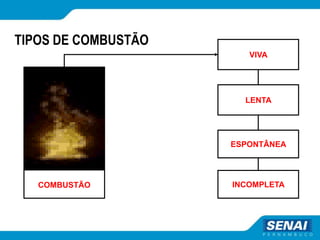

22. COMBUSTÃO
VIVA
INCOMPLETA
ESPONTÂNEA
LENTA
TIPOS DE COMBUSTÃO

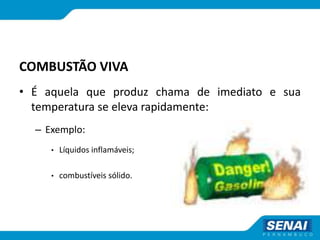

23. COMBUSTÃO VIVA
• É aquela que produz chama de imediato e sua
temperatura se eleva rapidamente:
– Exemplo:
• Líquidos inflamáveis;
• combustíveis sólido.

24. COMBUSTÃO LENTA
• É aquela que não produz chama de imediato
e sua temperatura não se eleva com rapidez.
– Exemplo:
• Ferrugem.

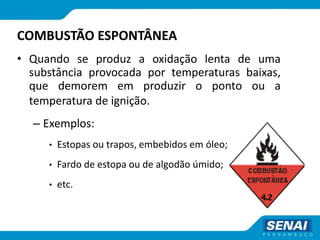

25. COMBUSTÃO ESPONTÂNEA
• Quando se produz a oxidação lenta de uma
substância provocada por temperaturas baixas,
que demorem em produzir o ponto ou a
temperatura de ignição.
– Exemplos:
• Estopas ou trapos, embebidos em óleo;
• Fardo de estopa ou de algodão úmido;
• etc.

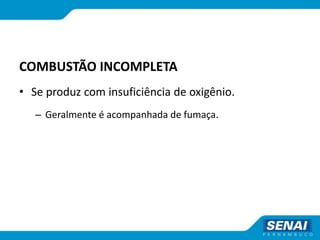

26. COMBUSTÃO INCOMPLETA
• Se produz com insuficiência de oxigênio.
– Geralmente é acompanhada de fumaça.

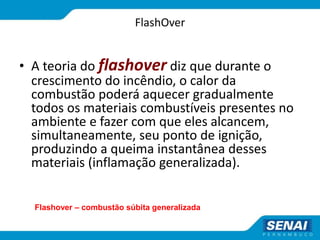

27. FlashOver
• A teoria do flashover diz que durante o
crescimento do incêndio, o calor da
combustão poderá aquecer gradualmente
todos os materiais combustíveis presentes no
ambiente e fazer com que eles alcancem,
simultaneamente, seu ponto de ignição,
produzindo a queima instantânea desses
materiais (inflamação generalizada).
Flashover – combustão súbita generalizada

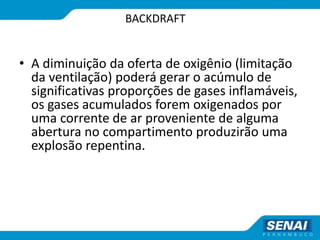

28. BACKDRAFT
• A diminuição da oferta de oxigênio (limitação
da ventilação) poderá gerar o acúmulo de
significativas proporções de gases inflamáveis,
os gases acumulados forem oxigenados por
uma corrente de ar proveniente de alguma
abertura no compartimento produzirão uma
explosão repentina.

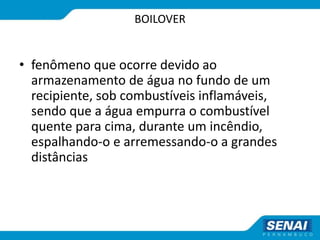

29. BOILOVER
• fenômeno que ocorre devido ao
armazenamento de água no fundo de um
recipiente, sob combustíveis inflamáveis,
sendo que a água empurra o combustível
quente para cima, durante um incêndio,
espalhando-o e arremessando-o a grandes
distâncias

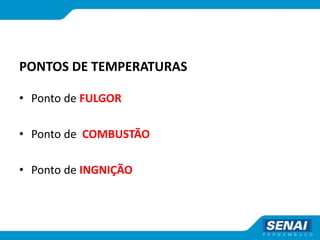

30. PONTOS DE TEMPERATURAS
• Ponto de FULGOR
• Ponto de COMBUSTÃO
• Ponto de INGNIÇÃO

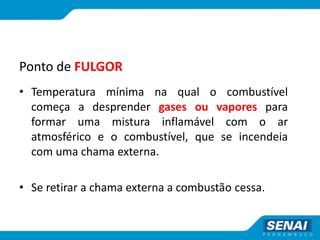

31. Ponto de FULGOR
• Temperatura mínima na qual o combustível
começa a desprender gases ou vapores para
formar uma mistura inflamável com o ar
atmosférico e o combustível, que se incendeia
com uma chama externa.
• Se retirar a chama externa a combustão cessa.

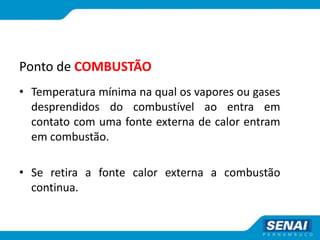

32. Ponto de COMBUSTÃO
• Temperatura mínima na qual os vapores ou gases
desprendidos do combustível ao entra em
contato com uma fonte externa de calor entram
em combustão.
• Se retira a fonte calor externa a combustão
continua.

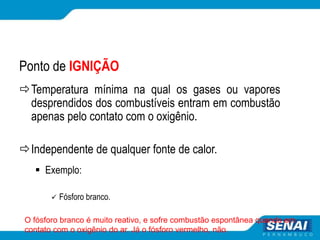

33. Ponto de IGNIÇÃO
Temperatura mínima na qual os gases ou vapores
desprendidos dos combustíveis entram em combustão
apenas pelo contato com o oxigênio.
Independente de qualquer fonte de calor.
 Exemplo:
 Fósforo branco.
O fósforo branco é muito reativo, e sofre combustão espontânea quando em
contato com o oxigênio do ar. Já o fósforo vermelho, não.

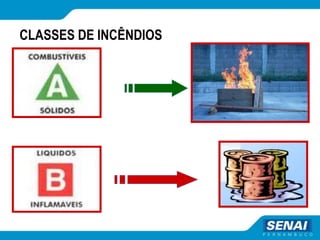

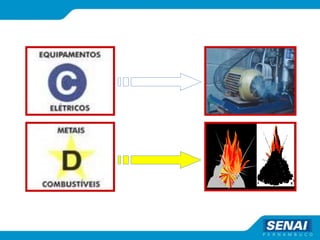

34. CLASSES DE INCÊNDIOS

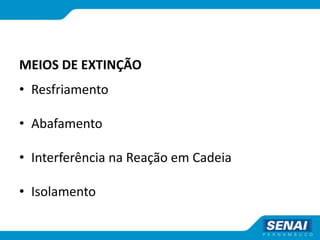

36. MEIOS DE EXTINÇÃO
• Resfriamento
• Abafamento
• Interferência na Reação em Cadeia
• Isolamento

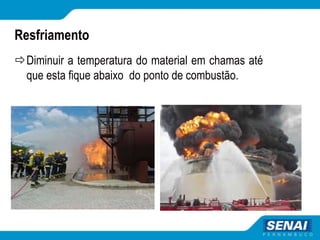

37. Resfriamento
Diminuir a temperatura do material em chamas até
que esta fique abaixo do ponto de combustão.

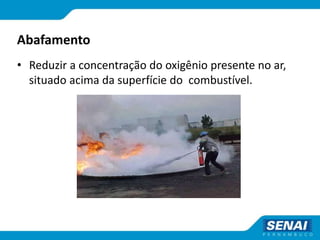

38. Abafamento
• Reduzir a concentração do oxigênio presente no ar,
situado acima da superfície do combustível.

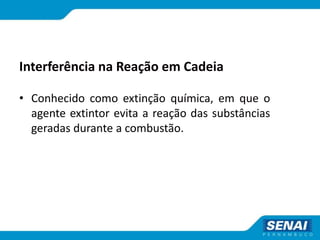

39. Interferência na Reação em Cadeia
• Conhecido como extinção química, em que o
agente extintor evita a reação das substâncias
geradas durante a combustão.

40. Isolamento (Retirada do Combustível)
• Retirar, diminuir ou interromper, com segurança, o
material combustível que alimenta o fogo e aqueles
não atingidos por este.

41. AGENTES EXTINTORES
 Água – H2O
 Espuma - LGE
 Pó Químico Seco - PQS
 Gás Carbônico – CO2

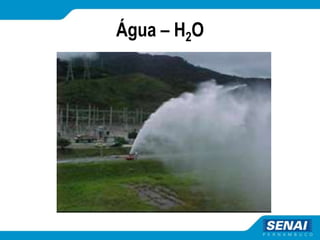

42. Água – H2O

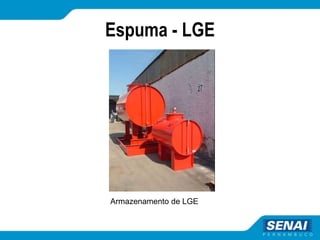

43. Espuma - LGE
Armazenamento de LGE

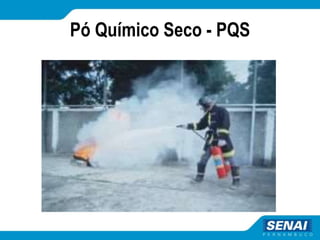

44. Pó Químico Seco - PQS

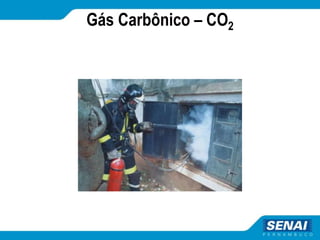

45. Gás Carbônico – CO2

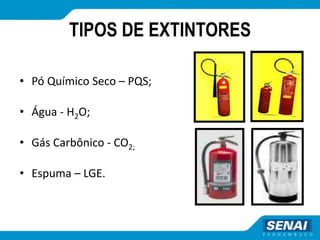

46. TIPOS DE EXTINTORES
• Pó Químico Seco – PQS;
• Água - H2O;
• Gás Carbônico - CO2;
• Espuma – LGE.

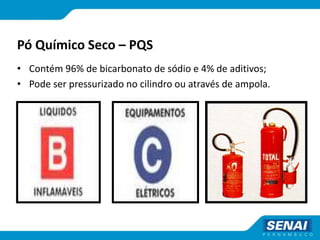

47. Pó Químico Seco – PQS
• Contém 96% de bicarbonato de sódio e 4% de aditivos;
• Pode ser pressurizado no cilindro ou através de ampola.

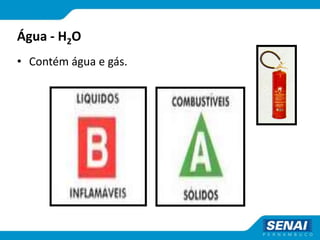

48. Água - H2O
• Contém água e gás.

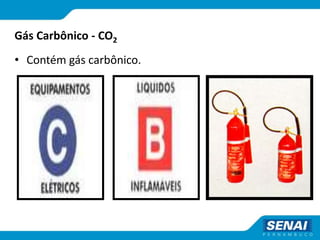

49. Gás Carbônico - CO2
• Contém gás carbônico.

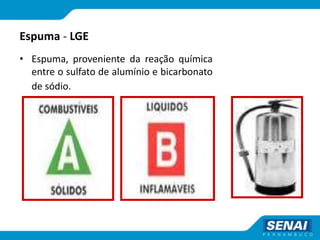

50. Espuma - LGE
• Espuma, proveniente da reação química
entre o sulfato de alumínio e bicarbonato
de sódio.

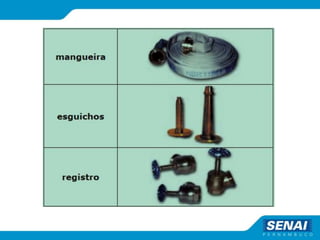

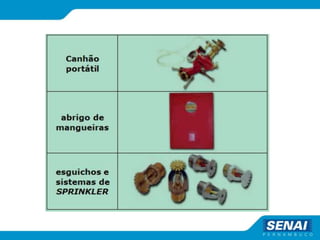

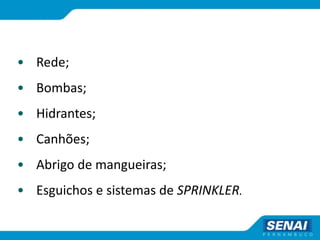

51. • Rede;
• Bombas;
• Hidrantes;
• Canhões;
• Abrigo de mangueiras;
• Esguichos e sistemas de SPRINKLER.

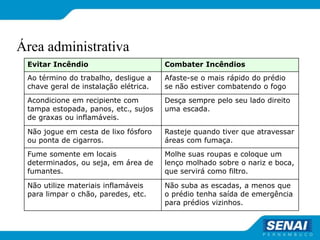

54. Evitar Incêndio Combater Incêndios
Ao término do trabalho, desligue a
chave geral de instalação elétrica.
Afaste-se o mais rápido do prédio
se não estiver combatendo o fogo
Acondicione em recipiente com
tampa estopada, panos, etc., sujos
de graxas ou inflamáveis.
Desça sempre pelo seu lado direito
uma escada.
Não jogue em cesta de lixo fósforo
ou ponta de cigarros.
Rasteje quando tiver que atravessar
áreas com fumaça.
Fume somente em locais
determinados, ou seja, em área de
fumantes.
Molhe suas roupas e coloque um
lenço molhado sobre o nariz e boca,
que servirá como filtro.
Não utilize materiais inflamáveis
para limpar o chão, paredes, etc.
Não suba as escadas, a menos que
o prédio tenha saída de emergência
para prédios vizinhos.
Área administrativa

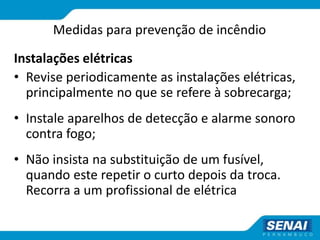

55. Medidas para prevenção de incêndio
Instalações elétricas
• Revise periodicamente as instalações elétricas,
principalmente no que se refere à sobrecarga;
• Instale aparelhos de detecção e alarme sonoro
contra fogo;
• Não insista na substituição de um fusível,
quando este repetir o curto depois da troca.
Recorra a um profissional de elétrica

56. Medidas para prevenção de incêndio
•Oficinas
Informe a localização dos extintores e em que classe de incêndio são
utilizados;
Proibida a obstrução da área destinada ao equipamento de combate a
incêndio;
Evite acúmulo de lixo e sobras inflamáveis;
Ventile o ambiente que esteja carregado de poeiras ou emanações
inflamáveis ou explosivas;
Não use materiais inflamáveis para limpeza de chão, parede, etc.;
Não acumule inflamáveis ou explosivos em armários, estantes ou gavetas;
Acondicione em recipiente com tampa as estopas, panos, etc., sujos de graxa
ou inflamáveis;
Nomeie um inspetor para os locais perigosos do ponto de vista de incêndio.

57. Medidas para prevenção de incêndio
•Áreas de Produção e Estocagem
Construa tanques para água visando a um estoque estratégico para
combate a incêndios;
Instale bombas hidráulicas para pressurizar a rede preventiva de incêndio;
Coloque em locais estratégicos hidrantes fixos para eventual combate a
incêndios;
Armazene todo produto químico dentro de seus grupos;
Afaste-se o mais rápido do prédio se não estiver combatendo o fogo;
Evite o armazenamento de explosivos, corrosivos, inflamáveis e outros com
reações perigosas;
Verifique a validade do último teste dos extintores de incêndio e
providencie sua substituição quando necessário; e
Aceite somente extintor com o selo INMETRO.

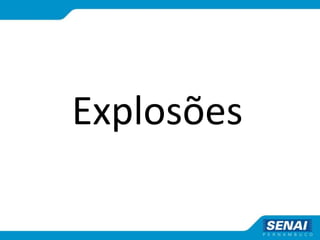

58. Explosões

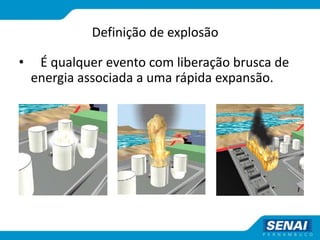

59. Definição de explosão
• É qualquer evento com liberação brusca de
energia associada a uma rápida expansão.

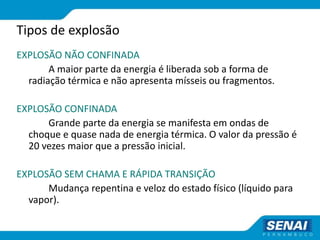

60. Tipos de explosão
EXPLOSÃO NÃO CONFINADA
A maior parte da energia é liberada sob a forma de
radiação térmica e não apresenta mísseis ou fragmentos.
EXPLOSÃO CONFINADA
Grande parte da energia se manifesta em ondas de
choque e quase nada de energia térmica. O valor da pressão é
20 vezes maior que a pressão inicial.
EXPLOSÃO SEM CHAMA E RÁPIDA TRANSIÇÃO
Mudança repentina e veloz do estado físico (líquido para
vapor).

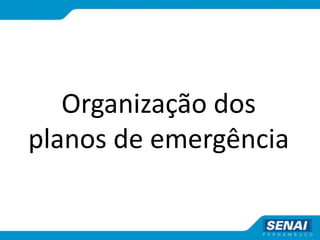

61. Organização dos
planos de emergência

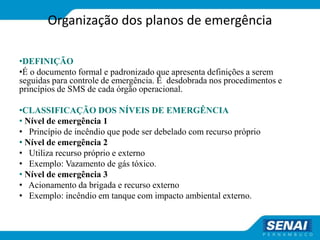

62. Organização dos planos de emergência
•DEFINIÇÃO
•É o documento formal e padronizado que apresenta definições a serem
seguidas para controle de emergência. É desdobrada nos procedimentos e
princípios de SMS de cada órgão operacional.
•CLASSIFICAÇÃO DOS NÍVEIS DE EMERGÊNCIA
• Nível de emergência 1
• Princípio de incêndio que pode ser debelado com recurso próprio
• Nível de emergência 2
• Utiliza recurso próprio e externo
• Exemplo: Vazamento de gás tóxico.
• Nível de emergência 3
• Acionamento da brigada e recurso externo
• Exemplo: incêndio em tanque com impacto ambiental externo.

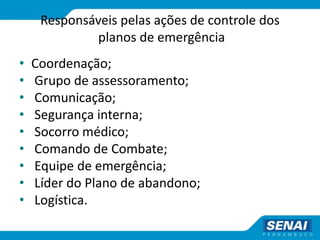

63. Responsáveis pelas ações de controle dos
planos de emergência
• Coordenação;
• Grupo de assessoramento;
• Comunicação;
• Segurança interna;
• Socorro médico;
• Comando de Combate;
• Equipe de emergência;
• Líder do Plano de abandono;
• Logística.

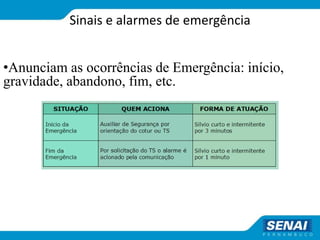

64. Sinais e alarmes de emergência
•Anunciam as ocorrências de Emergência: início,
gravidade, abandono, fim, etc.

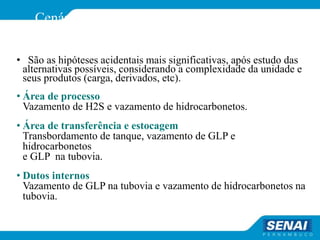

65. Cenários de Acidente
• São as hipóteses acidentais mais significativas, após estudo das
alternativas possíveis, considerando a complexidade da unidade e
seus produtos (carga, derivados, etc).
• Área de processo
Vazamento de H2S e vazamento de hidrocarbonetos.
• Área de transferência e estocagem
Transbordamento de tanque, vazamento de GLP e
hidrocarbonetos
e GLP na tubovia.
• Dutos internos
Vazamento de GLP na tubovia e vazamento de hidrocarbonetos na
tubovia.

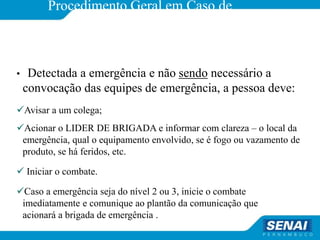

66. Procedimento Geral em Caso de
emergência
• Detectada a emergência e não sendo necessário a
convocação das equipes de emergência, a pessoa deve:
Avisar a um colega;
Acionar o LIDER DE BRIGADA e informar com clareza – o local da
emergência, qual o equipamento envolvido, se é fogo ou vazamento de
produto, se há feridos, etc.
 Iniciar o combate.
Caso a emergência seja do nível 2 ou 3, inicie o combate
imediatamente e comunique ao plantão da comunicação que
acionará a brigada de emergência .

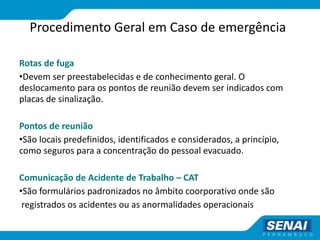

67. Procedimento Geral em Caso de emergência
Rotas de fuga
•Devem ser preestabelecidas e de conhecimento geral. O
deslocamento para os pontos de reunião devem ser indicados com
placas de sinalização.
Pontos de reunião
•São locais predefinidos, identificados e considerados, a princípio,
como seguros para a concentração do pessoal evacuado.
Comunicação de Acidente de Trabalho – CAT
•São formulários padronizados no âmbito coorporativo onde são
registrados os acidentes ou as anormalidades operacionais

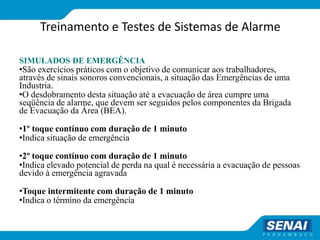

68. Treinamento e Testes de Sistemas de Alarme
SIMULADOS DE EMERGÊNCIA
•São exercícios práticos com o objetivo de comunicar aos trabalhadores,
através de sinais sonoros convencionais, a situação das Emergências de uma
Industria.
•O desdobramento desta situação até a evacuação de área cumpre uma
seqüência de alarme, que devem ser seguidos pelos componentes da Brigada
de Evacuação da Área (BEA).
•1º toque contínuo com duração de 1 minuto
•Indica situação de emergência
•2º toque contínuo com duração de 1 minuto
•Indica elevado potencial de perda na qual é necessária a evacuação de pessoas
devido à emergência agravada
•Toque intermitente com duração de 1 minuto
•Indica o término da emergência

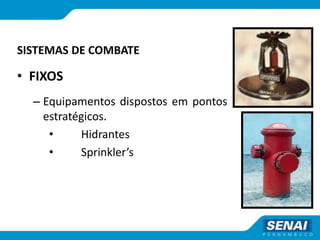

69. SISTEMAS DE COMBATE
• FIXOS
– Equipamentos dispostos em pontos
estratégicos.
• Hidrantes
• Sprinkler’s

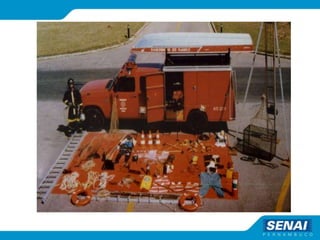

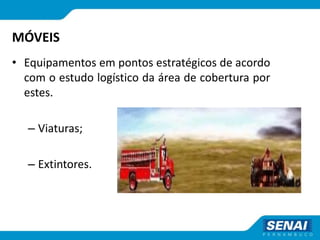

70. MÓVEIS
• Equipamentos em pontos estratégicos de acordo
com o estudo logístico da área de cobertura por
estes.

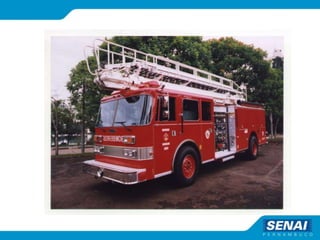

– Viaturas;
– Extintores.

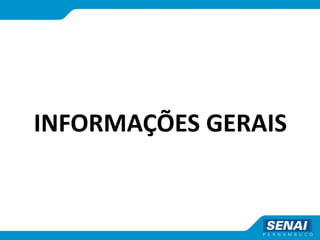

79. INFORMAÇÕES GERAIS

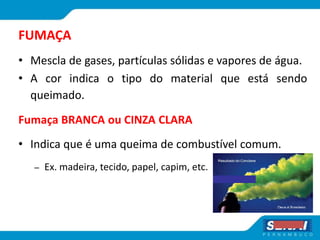

80. FUMAÇA
• Mescla de gases, partículas sólidas e vapores de água.
• A cor indica o tipo do material que está sendo
queimado.
Fumaça BRANCA ou CINZA CLARA
• Indica que é uma queima de combustível comum.
– Ex. madeira, tecido, papel, capim, etc.

81. Fumaça NEGRA ou CINZA ESCURA
• Originária de combustão incompleta, geralmente
produtos derivados de petróleo,
– Graxas;
– Óleos;
– Pneus;
– Plásticos;
– etc.

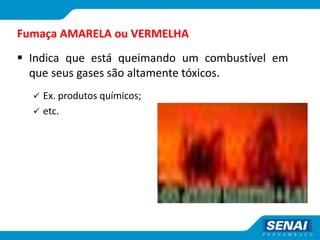

82. Fumaça AMARELA ou VERMELHA
 Indica que está queimando um combustível em
que seus gases são altamente tóxicos.
 Ex. produtos químicos;
 etc.
