ATIVIDADE OPERACIONAL DE BOMBEIRO CIVIL

CONSULTORIA EM SEGURANÇA CONTRA INCÊNDIOS LTDA-ME
FIRE FIGTHER CONSULTING
www.brigadaconsultoria.com .br WHATSAPP castro_bombeiro@yahoo.com.br
CNPJ Nº 20.219.492/0001-18 11947601155 CCM Nº 4.979.931-2
TENENTE
CASTRO
TÉCNICO
ESPECIALISTA
RESPONSÁVEL

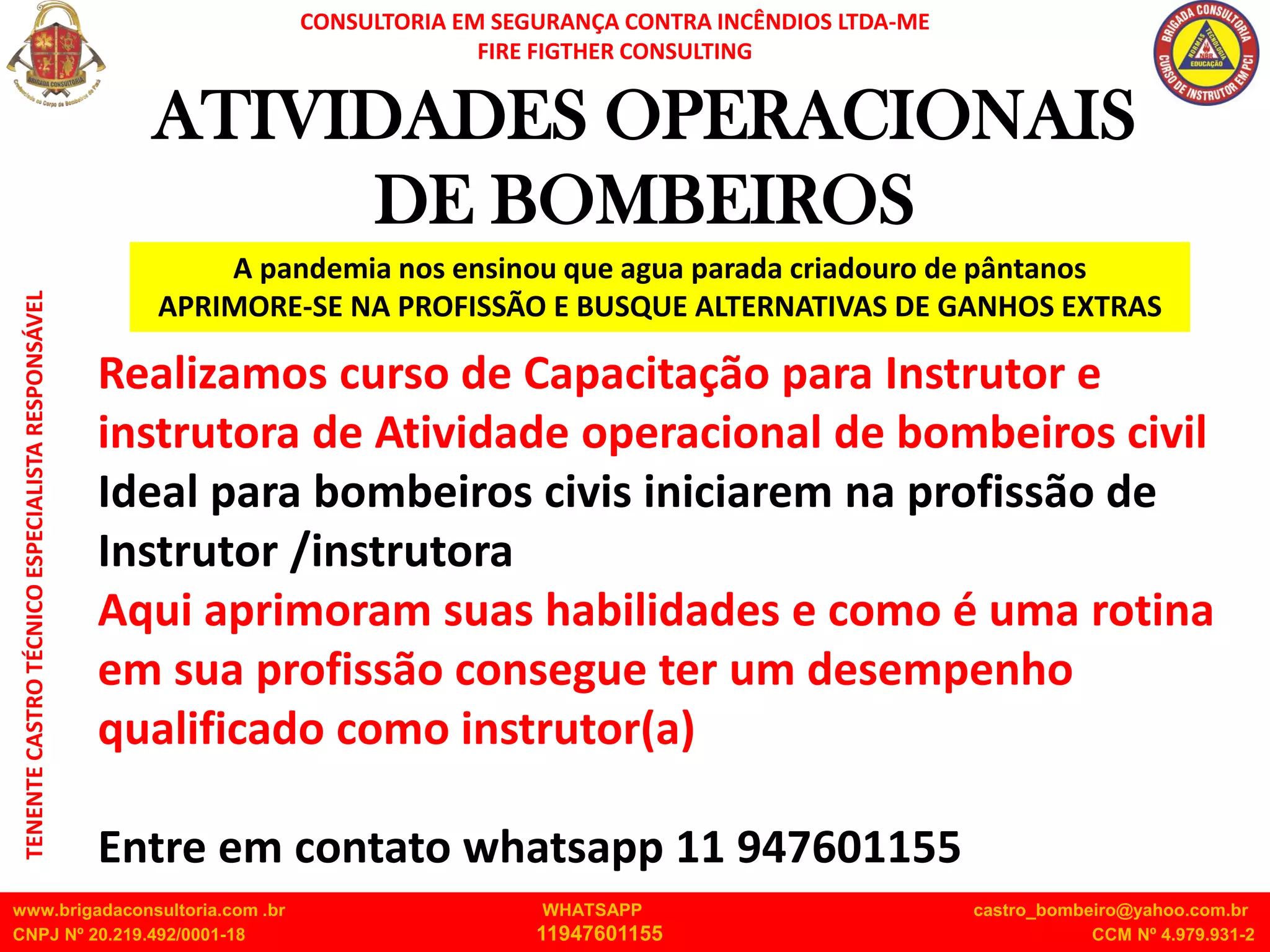

ATIVIDADES OPERACIONAIS
DE BOMBEIROS
Realizamos curso de Capacitação para Instrutor e
instrutora de Atividade operacional de bombeiros civil
Ideal para bombeiros civis iniciarem na profissão de
Instrutor /instrutora
Aqui aprimoram suas habilidades e como é uma rotina
em sua profissão consegue ter um desempenho
qualificado como instrutor(a)
Entre em contato whatsapp 11 947601155
A pandemia nos ensinou que agua parada criadouro de pântanos
APRIMORE-SE NA PROFISSÃO E BUSQUE ALTERNATIVAS DE GANHOS EXTRAS

CNPJ Nº 20.219.492/0001-18 11947601155 CCM Nº 4.979.931-2
TENENTE
CASTRO
TÉCNICO
ESPECIALISTA
RESPONSÁVEL
ATIVIDADES OPERACIONAIS DE BOMBEIRO CIVIL
FUNDAMENTADA NA PROTARIA CCB-008/600/14 E
NBR 14608 EM VIGOR JANEIRO 2021

CNPJ Nº 20.219.492/0001-18 11947601155 CCM Nº 4.979.931-2
TENENTE
CASTRO
TÉCNICO
ESPECIALISTA
RESPONSÁVEL

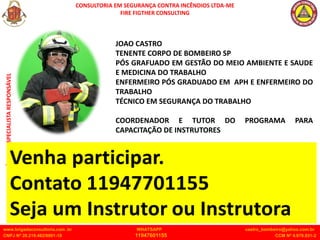

JOAO CASTRO
TENENTE CORPO DE BOMBEIRO SP
PÓS GRAFUADO EM GESTÃO DO MEIO AMBIENTE E SAUDE
E MEDICINA DO TRABALHO
ENFERMEIRO PÓS GRADUADO EM APH E ENFERMEIRO DO
TRABALHO
TÉCNICO EM SEGURANÇA DO TRABALHO
COORDENADOR E TUTOR DO PROGRAMA PARA
CAPACITAÇÃO DE INSTRUTORES

CNPJ Nº 20.219.492/0001-18 11947601155 CCM Nº 4.979.931-2
TENENTE
CASTRO
TÉCNICO
ESPECIALISTA
RESPONSÁVEL

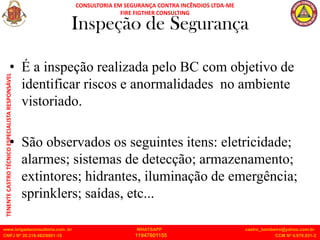

Inspeção de Segurança
• É a inspeção realizada pelo BC com objetivo de
identificar riscos e anormalidades no ambiente
vistoriado.
• São observados os seguintes itens: eletricidade;
alarmes; sistemas de detecção; armazenamento;
extintores; hidrantes, iluminação de emergência;
sprinklers; saídas, etc...

CNPJ Nº 20.219.492/0001-18 11947601155 CCM Nº 4.979.931-2
TENENTE
CASTRO
TÉCNICO
ESPECIALISTA
RESPONSÁVEL
Manter reserva de equipamentos controlada e em
condições de uso e organizada e limpa

CNPJ Nº 20.219.492/0001-18 11947601155 CCM Nº 4.979.931-2
TENENTE
CASTRO
TÉCNICO
ESPECIALISTA
RESPONSÁVEL

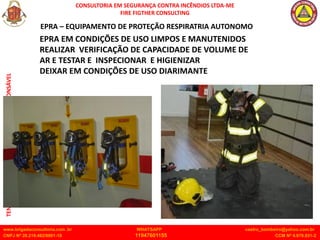

EPRA EM CONDIÇÕES DE USO LIMPOS E MANUTENIDOS
REALIZAR VERIFICAÇÃO DE CAPACIDADE DE VOLUME DE
AR E TESTAR E INSPECIONAR E HIGIENIZAR
DEIXAR EM CONDIÇÕES DE USO DIARIMANTE
EPRA – EQUIPAMENTO DE PROTEÇÃO RESPIRATRIA AUTONOMO

CNPJ Nº 20.219.492/0001-18 11947601155 CCM Nº 4.979.931-2
TENENTE
CASTRO
TÉCNICO
ESPECIALISTA
RESPONSÁVEL

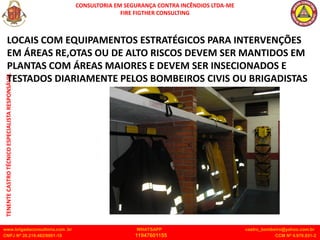

LOCAIS COM EQUIPAMENTOS ESTRATÉGICOS PARA INTERVENÇÕES
EM ÁREAS RE,OTAS OU DE ALTO RISCOS DEVEM SER MANTIDOS EM
PLANTAS COM ÁREAS MAIORES E DEVEM SER INSECIONADOS E
TESTADOS DIARIAMENTE PELOS BOMBEIROS CIVIS OU BRIGADISTAS

CNPJ Nº 20.219.492/0001-18 11947601155 CCM Nº 4.979.931-2
TENENTE
CASTRO
TÉCNICO
ESPECIALISTA
RESPONSÁVEL
Inspecionar riscos antes de liberação de
serviços em espaço confinado com
monitoramento e ações para prevenção e
reação

CNPJ Nº 20.219.492/0001-18 11947601155 CCM Nº 4.979.931-2
TENENTE
CASTRO
TÉCNICO
ESPECIALISTA
RESPONSÁVEL
Participar de treinamentos ministrar instrução
aos brigadistas , participar e liderar simulados

CNPJ Nº 20.219.492/0001-18 11947601155 CCM Nº 4.979.931-2
TENENTE
CASTRO
TÉCNICO
ESPECIALISTA
RESPONSÁVEL

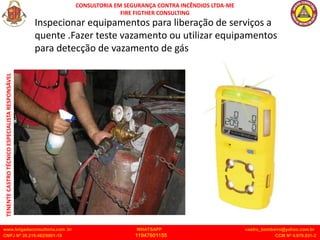

Inspecionar equipamentos para liberação de serviços a
quente .Fazer teste vazamento ou utilizar equipamentos
para detecção de vazamento de gás

CNPJ Nº 20.219.492/0001-18 11947601155 CCM Nº 4.979.931-2
TENENTE
CASTRO
TÉCNICO
ESPECIALISTA
RESPONSÁVEL

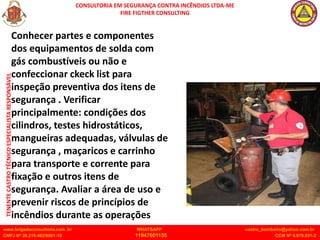

Conhecer partes e componentes
dos equipamentos de solda com
gás combustíveis ou não e
confeccionar ckeck list para
inspeção preventiva dos itens de
segurança . Verificar
principalmente: condições dos
cilindros, testes hidrostáticos,
mangueiras adequadas, válvulas de
segurança , maçaricos e carrinho
para transporte e corrente para
fixação e outros itens de
segurança. Avaliar a área de uso e
prevenir riscos de princípios de
incêndios durante as operações

CNPJ Nº 20.219.492/0001-18 11947601155 CCM Nº 4.979.931-2
TENENTE
CASTRO
TÉCNICO
ESPECIALISTA
RESPONSÁVEL

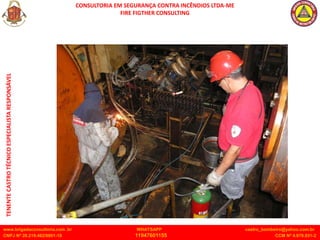

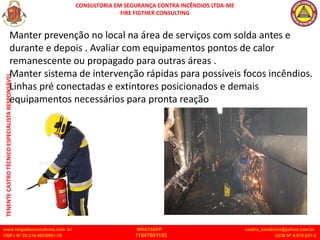

Manter prevenção no local na área de serviços com solda antes e
durante e depois . Avaliar com equipamentos pontos de calor
remanescente ou propagado para outras áreas .
Manter sistema de intervenção rápidas para possíveis focos incêndios.
Linhas pré conectadas e extintores posicionados e demais
equipamentos necessários para pronta reação

CNPJ Nº 20.219.492/0001-18 11947601155 CCM Nº 4.979.931-2
TENENTE
CASTRO
TÉCNICO
ESPECIALISTA
RESPONSÁVEL

CNPJ Nº 20.219.492/0001-18 11947601155 CCM Nº 4.979.931-2
TENENTE
CASTRO
TÉCNICO
ESPECIALISTA
RESPONSÁVEL

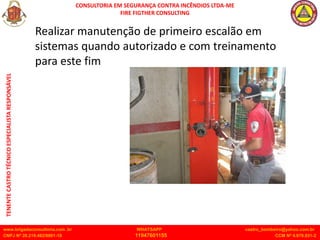

Realizar manutenção de primeiro escalão em
sistemas quando autorizado e com treinamento
para este fim

CNPJ Nº 20.219.492/0001-18 11947601155 CCM Nº 4.979.931-2
TENENTE
CASTRO
TÉCNICO
ESPECIALISTA
RESPONSÁVEL

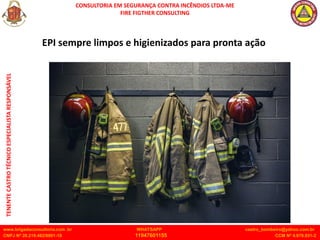

EPI sempre limpos e higienizados para pronta ação

CNPJ Nº 20.219.492/0001-18 11947601155 CCM Nº 4.979.931-2
TENENTE
CASTRO
TÉCNICO
ESPECIALISTA
RESPONSÁVEL

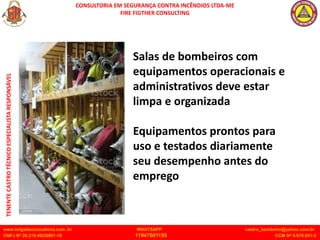

Salas de bombeiros com
equipamentos operacionais e
administrativos deve estar
limpa e organizada
Equipamentos prontos para
uso e testados diariamente
seu desempenho antes do
emprego

CNPJ Nº 20.219.492/0001-18 11947601155 CCM Nº 4.979.931-2
TENENTE
CASTRO
TÉCNICO
ESPECIALISTA
RESPONSÁVEL
Organizar ambiente de trabalho e depósitos sob sua
responsabilidade

CNPJ Nº 20.219.492/0001-18 11947601155 CCM Nº 4.979.931-2
TENENTE
CASTRO
TÉCNICO
ESPECIALISTA
RESPONSÁVEL

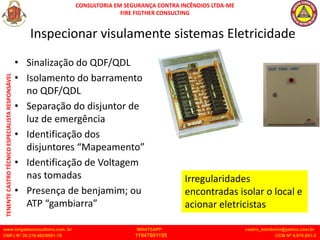

Inspecionar visulamente sistemas Eletricidade
• Sinalização do QDF/QDL
• Isolamento do barramento
no QDF/QDL
• Separação do disjuntor de
luz de emergência
• Identificação dos
disjuntores “Mapeamento”
• Identificação de Voltagem
nas tomadas
• Presença de benjamim; ou
ATP “gambiarra”
Irregularidades
encontradas isolar o local e
acionar eletricistas

CNPJ Nº 20.219.492/0001-18 11947601155 CCM Nº 4.979.931-2
TENENTE
CASTRO
TÉCNICO
ESPECIALISTA
RESPONSÁVEL

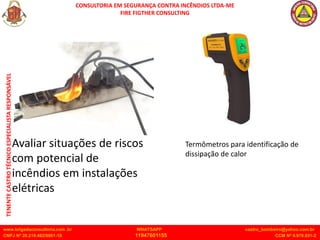

Avaliar situações de riscos
com potencial de
incêndios em instalações
elétricas
Termômetros para identificação de
dissipação de calor

CNPJ Nº 20.219.492/0001-18 11947601155 CCM Nº 4.979.931-2
TENENTE
CASTRO
TÉCNICO
ESPECIALISTA
RESPONSÁVEL

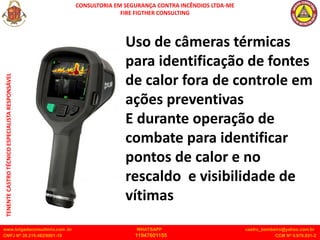

Uso de câmeras térmicas
para identificação de fontes
de calor fora de controle em
ações preventivas
E durante operação de
combate para identificar
pontos de calor e no
rescaldo e visibilidade de
vítimas

CNPJ Nº 20.219.492/0001-18 11947601155 CCM Nº 4.979.931-2
TENENTE
CASTRO
TÉCNICO
ESPECIALISTA
RESPONSÁVEL

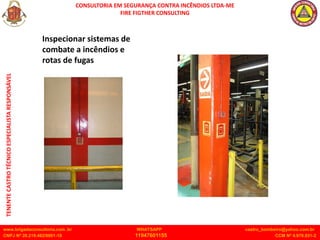

Inspecionar sistemas de
combate a incêndios e
rotas de fugas

CNPJ Nº 20.219.492/0001-18 11947601155 CCM Nº 4.979.931-2
TENENTE
CASTRO
TÉCNICO
ESPECIALISTA
RESPONSÁVEL

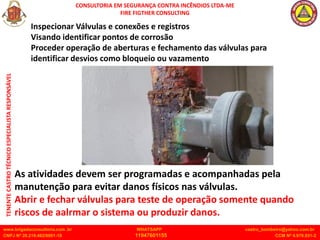

Inspecionar conjuntos de válvulas dos sistema de
incêndios e verificar operação e manejo em
situação de emergência

CNPJ Nº 20.219.492/0001-18 11947601155 CCM Nº 4.979.931-2
TENENTE
CASTRO
TÉCNICO
ESPECIALISTA
RESPONSÁVEL

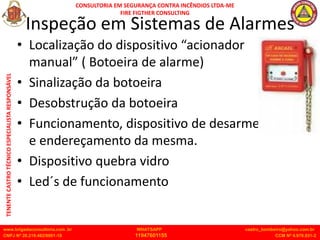

Inspeção em Sistemas de Alarmes
• Localização do dispositivo “acionador
manual” ( Botoeira de alarme)
• Sinalização da botoeira
• Desobstrução da botoeira
• Funcionamento, dispositivo de desarme
e endereçamento da mesma.
• Dispositivo quebra vidro
• Led´s de funcionamento

CNPJ Nº 20.219.492/0001-18 11947601155 CCM Nº 4.979.931-2
TENENTE
CASTRO
TÉCNICO
ESPECIALISTA
RESPONSÁVEL

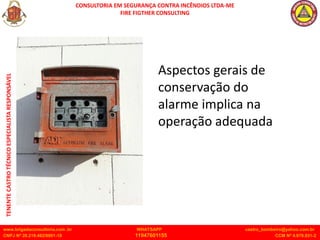

Aspectos gerais de
conservação do
alarme implica na
operação adequada

CNPJ Nº 20.219.492/0001-18 11947601155 CCM Nº 4.979.931-2
TENENTE
CASTRO
TÉCNICO
ESPECIALISTA
RESPONSÁVEL

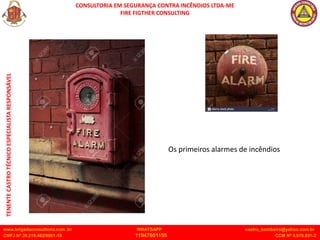

Os primeiros alarmes de incêndios

CNPJ Nº 20.219.492/0001-18 11947601155 CCM Nº 4.979.931-2
TENENTE
CASTRO
TÉCNICO
ESPECIALISTA
RESPONSÁVEL

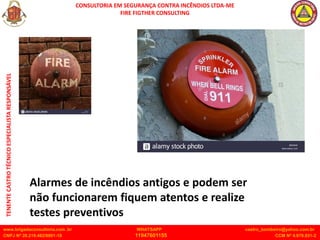

Alarmes de incêndios antigos e podem ser
não funcionarem fiquem atentos e realize
testes preventivos

CNPJ Nº 20.219.492/0001-18 11947601155 CCM Nº 4.979.931-2
TENENTE
CASTRO
TÉCNICO
ESPECIALISTA
RESPONSÁVEL

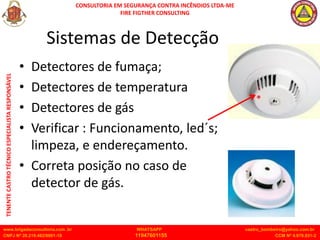

Sistemas de Detecção
• Detectores de fumaça;
• Detectores de temperatura
• Detectores de gás
• Verificar : Funcionamento, led´s;
limpeza, e endereçamento.
• Correta posição no caso de
detector de gás.

CNPJ Nº 20.219.492/0001-18 11947601155 CCM Nº 4.979.931-2
TENENTE
CASTRO
TÉCNICO
ESPECIALISTA
RESPONSÁVEL

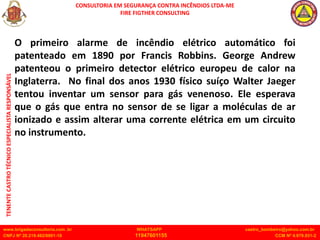

O primeiro alarme de incêndio elétrico automático foi
patenteado em 1890 por Francis Robbins. George Andrew
patenteou o primeiro detector elétrico europeu de calor na
Inglaterra. No final dos anos 1930 físico suíço Walter Jaeger
tentou inventar um sensor para gás venenoso. Ele esperava
que o gás que entra no sensor de se ligar a moléculas de ar
ionizado e assim alterar uma corrente elétrica em um circuito
no instrumento.

CNPJ Nº 20.219.492/0001-18 11947601155 CCM Nº 4.979.931-2
TENENTE
CASTRO
TÉCNICO
ESPECIALISTA
RESPONSÁVEL

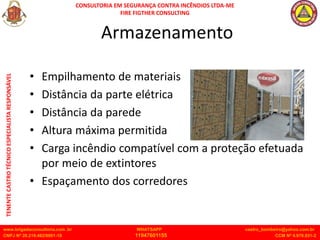

Armazenamento
• Empilhamento de materiais
• Distância da parte elétrica
• Distância da parede
• Altura máxima permitida
• Carga incêndio compatível com a proteção efetuada
por meio de extintores
• Espaçamento dos corredores

CNPJ Nº 20.219.492/0001-18 11947601155 CCM Nº 4.979.931-2
TENENTE
CASTRO
TÉCNICO
ESPECIALISTA
RESPONSÁVEL
Extintores
• Localização
• Instalação
• Sinalização
• Vencimento
• TH
• Condições gerais (componentes, lacres,etc...)
• Disposição
• Operadores para uso do equipamento.

CNPJ Nº 20.219.492/0001-18 11947601155 CCM Nº 4.979.931-2
TENENTE
CASTRO
TÉCNICO
ESPECIALISTA
RESPONSÁVEL

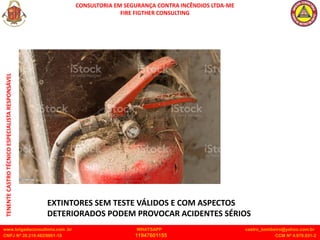

EXTINTORES SEM TESTE VÁLIDOS E COM ASPECTOS
DETERIORADOS PODEM PROVOCAR ACIDENTES SÉRIOS

CNPJ Nº 20.219.492/0001-18 11947601155 CCM Nº 4.979.931-2
TENENTE
CASTRO
TÉCNICO
ESPECIALISTA
RESPONSÁVEL

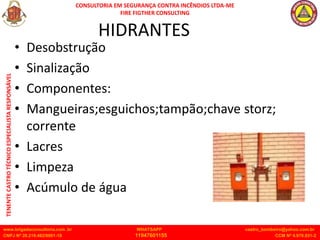

HIDRANTES
• Desobstrução
• Sinalização
• Componentes:
• Mangueiras;esguichos;tampão;chave storz;
corrente
• Lacres
• Limpeza
• Acúmulo de água

CNPJ Nº 20.219.492/0001-18 11947601155 CCM Nº 4.979.931-2
TENENTE
CASTRO
TÉCNICO
ESPECIALISTA
RESPONSÁVEL

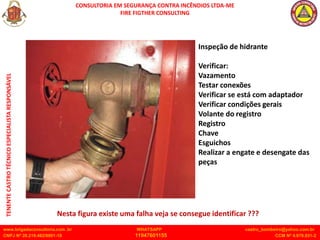

Inspeção de hidrante
Verificar:
Vazamento
Testar conexões
Verificar se está com adaptador
Verificar condições gerais
Volante do registro
Registro
Chave
Esguichos
Realizar a engate e desengate das
peças
Nesta figura existe uma falha veja se consegue identificar ???

CNPJ Nº 20.219.492/0001-18 11947601155 CCM Nº 4.979.931-2
TENENTE
CASTRO
TÉCNICO
ESPECIALISTA
RESPONSÁVEL
APÓS USO DE
MANGUEIRAS DEVEM
SER ESCOADAS
SECAR EM ÁREAS ONDE PODEM SER
ESTENDIDAS E Á SOBRA ANTES DE
ACONDICIONAR NOS HIDRANTES

CNPJ Nº 20.219.492/0001-18 11947601155 CCM Nº 4.979.931-2
TENENTE
CASTRO
TÉCNICO
ESPECIALISTA
RESPONSÁVEL

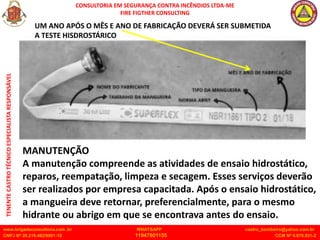

MANUTENÇÃO
A manutenção compreende as atividades de ensaio hidrostático,
reparos, reempatação, limpeza e secagem. Esses serviços deverão
ser realizados por empresa capacitada. Após o ensaio hidrostático,
a mangueira deve retornar, preferencialmente, para o mesmo
hidrante ou abrigo em que se encontrava antes do ensaio.
UM ANO APÓS O MÊS E ANO DE FABRICAÇÃO DEVERÁ SER SUBMETIDA
A TESTE HISDROSTÁRICO

CNPJ Nº 20.219.492/0001-18 11947601155 CCM Nº 4.979.931-2
TENENTE
CASTRO
TÉCNICO
ESPECIALISTA
RESPONSÁVEL
Teste hidrostático: O teste
hidrostático em mangueiras de
incêndio é necessário e obrigatório
ANUALMENTE conforme NBR
11861, em virtude do desgaste
natural das mesmas ou por abrasão
no revestimento externo.
Recebendo esta demarcação para
mais um ano de validade

CNPJ Nº 20.219.492/0001-18 11947601155 CCM Nº 4.979.931-2
TENENTE
CASTRO
TÉCNICO
ESPECIALISTA
RESPONSÁVEL

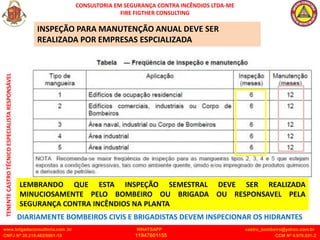

LEMBRANDO QUE ESTA INSPEÇÃO SEMESTRAL DEVE SER REALIZADA
MINUCIOSAMENTE PELO BOMBEIRO OU BRIGADA OU RESPONSAVEL PELA
SEGURANÇA CONTRA INCÊNDIOS NA PLANTA
INSPEÇÃO PARA MANUTENÇÃO ANUAL DEVE SER
REALIZADA POR EMPRESAS ESPCIALIZADA
DIARIAMENTE BOMBEIROS CIVIS E BRIGADISTAS DEVEM INSPECIONAR OS HIDRANTES

CNPJ Nº 20.219.492/0001-18 11947601155 CCM Nº 4.979.931-2
TENENTE
CASTRO
TÉCNICO
ESPECIALISTA
RESPONSÁVEL

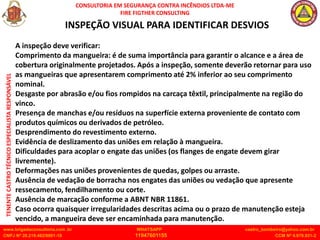

INSPEÇÃO VISUAL PARA IDENTIFICAR DESVIOS
A inspeção deve verificar:
Comprimento da mangueira: é de suma importância para garantir o alcance e a área de
cobertura originalmente projetados. Após a inspeção, somente deverão retornar para uso
as mangueiras que apresentarem comprimento até 2% inferior ao seu comprimento
nominal.
Desgaste por abrasão e/ou fios rompidos na carcaça têxtil, principalmente na região do
vinco.
Presença de manchas e/ou resíduos na superfície externa proveniente de contato com
produtos químicos ou derivados de petróleo.
Desprendimento do revestimento externo.
Evidência de deslizamento das uniões em relação à mangueira.
Dificuldades para acoplar o engate das uniões (os flanges de engate devem girar
livremente).
Deformações nas uniões provenientes de quedas, golpes ou arraste.
Ausência de vedação de borracha nos engates das uniões ou vedação que apresente
ressecamento, fendilhamento ou corte.
Ausência de marcação conforme a ABNT NBR 11861.
Caso ocorra quaisquer irregularidades descritas acima ou o prazo de manutenção esteja
vencido, a mangueira deve ser encaminhada para manutenção.

CNPJ Nº 20.219.492/0001-18 11947601155 CCM Nº 4.979.931-2
TENENTE
CASTRO
TÉCNICO
ESPECIALISTA
RESPONSÁVEL

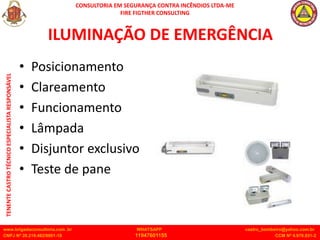

ILUMINAÇÃO DE EMERGÊNCIA
• Posicionamento
• Clareamento
• Funcionamento
• Lâmpada
• Disjuntor exclusivo
• Teste de pane

CNPJ Nº 20.219.492/0001-18 11947601155 CCM Nº 4.979.931-2
TENENTE
CASTRO
TÉCNICO
ESPECIALISTA
RESPONSÁVEL
SPRINKLERS
• Sinalização
• Distância do teto
• Distância de materiais próximos
• Adequação dos bicos
• Procedimento de troca do Bico
Tipos de chuveiros correto instalados
Danos físicos no bicos
Tipos corretos e instados
Quantidades de acordo com projeto
Áreas sem proteção

CNPJ Nº 20.219.492/0001-18 11947601155 CCM Nº 4.979.931-2
TENENTE
CASTRO
TÉCNICO
ESPECIALISTA
RESPONSÁVEL

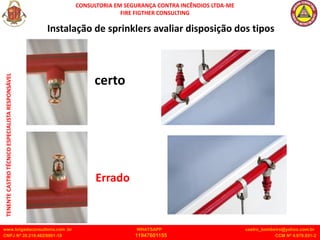

certo
Errado
Instalação de sprinklers avaliar disposição dos tipos

CNPJ Nº 20.219.492/0001-18 11947601155 CCM Nº 4.979.931-2
TENENTE
CASTRO
TÉCNICO
ESPECIALISTA
RESPONSÁVEL
Danos físicos que podem
acionar os sprinklers por
falhas
Pontos de oxidações

CNPJ Nº 20.219.492/0001-18 11947601155 CCM Nº 4.979.931-2
TENENTE
CASTRO
TÉCNICO
ESPECIALISTA
RESPONSÁVEL
Inspecionar Válvulas e conexões e registros
Visando identificar pontos de corrosão
Proceder operação de aberturas e fechamento das válvulas para
identificar desvios como bloqueio ou vazamento
As atividades devem ser programadas e acompanhadas pela
manutenção para evitar danos físicos nas válvulas.
Abrir e fechar válvulas para teste de operação somente quando
riscos de aalrmar o sistema ou produzir danos.

CNPJ Nº 20.219.492/0001-18 11947601155 CCM Nº 4.979.931-2
TENENTE
CASTRO
TÉCNICO
ESPECIALISTA
RESPONSÁVEL

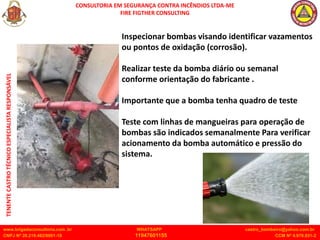

Inspecionar bombas visando identificar vazamentos
ou pontos de oxidação (corrosão).
Realizar teste da bomba diário ou semanal
conforme orientação do fabricante .
Importante que a bomba tenha quadro de teste
Teste com linhas de mangueiras para operação de
bombas são indicados semanalmente Para verificar
acionamento da bomba automático e pressão do
sistema.

CNPJ Nº 20.219.492/0001-18 11947601155 CCM Nº 4.979.931-2
TENENTE
CASTRO
TÉCNICO
ESPECIALISTA
RESPONSÁVEL

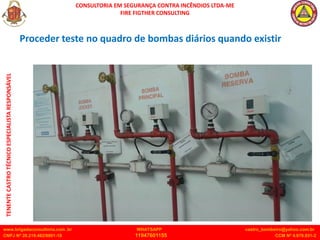

Proceder teste no quadro de bombas diários quando existir

CNPJ Nº 20.219.492/0001-18 11947601155 CCM Nº 4.979.931-2
TENENTE
CASTRO
TÉCNICO
ESPECIALISTA
RESPONSÁVEL

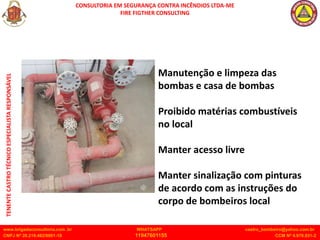

Manutenção e limpeza das
bombas e casa de bombas
Proibido matérias combustíveis
no local
Manter acesso livre
Manter sinalização com pinturas
de acordo com as instruções do
corpo de bombeiros local

CNPJ Nº 20.219.492/0001-18 11947601155 CCM Nº 4.979.931-2
TENENTE
CASTRO
TÉCNICO
ESPECIALISTA
RESPONSÁVEL

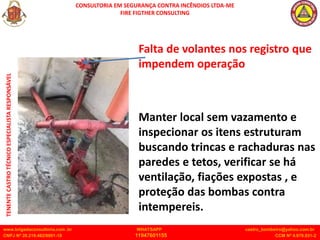

Falta de volantes nos registro que
impendem operação
Manter local sem vazamento e
inspecionar os itens estruturam
buscando trincas e rachaduras nas
paredes e tetos, verificar se há
ventilação, fiações expostas , e
proteção das bombas contra
intempereis.

CNPJ Nº 20.219.492/0001-18 11947601155 CCM Nº 4.979.931-2
TENENTE
CASTRO
TÉCNICO
ESPECIALISTA
RESPONSÁVEL

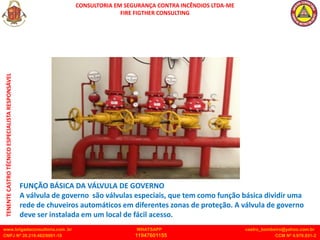

FUNÇÃO BÁSICA DA VÁLVULA DE GOVERNO
A válvula de governo são válvulas especiais, que tem como função básica dividir uma
rede de chuveiros automáticos em diferentes zonas de proteção. A válvula de governo
deve ser instalada em um local de fácil acesso.

CNPJ Nº 20.219.492/0001-18 11947601155 CCM Nº 4.979.931-2
TENENTE
CASTRO
TÉCNICO
ESPECIALISTA
RESPONSÁVEL

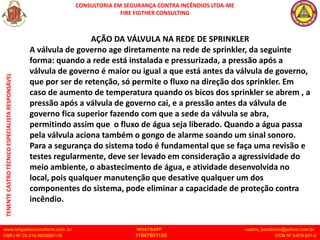

AÇÃO DA VÁLVULA NA REDE DE SPRINKLER
A válvula de governo age diretamente na rede de sprinkler, da seguinte
forma: quando a rede está instalada e pressurizada, a pressão após a
válvula de governo é maior ou igual a que está antes da válvula de governo,
que por ser de retenção, só permite o fluxo na direção dos sprinkler. Em
caso de aumento de temperatura quando os bicos dos sprinkler se abrem , a
pressão após a válvula de governo cai, e a pressão antes da válvula de
governo fica superior fazendo com que a sede da válvula se abra,
permitindo assim que o fluxo de água seja liberado. Quando a água passa
pela válvula aciona também o gongo de alarme soando um sinal sonoro.
Para a segurança do sistema todo é fundamental que se faça uma revisão e
testes regularmente, deve ser levado em consideração a agressividade do
meio ambiente, o abastecimento de água, e atividade desenvolvida no
local, pois qualquer manutenção que desative qualquer um dos
componentes do sistema, pode eliminar a capacidade de proteção contra
incêndio.

CNPJ Nº 20.219.492/0001-18 11947601155 CCM Nº 4.979.931-2
TENENTE
CASTRO
TÉCNICO
ESPECIALISTA
RESPONSÁVEL

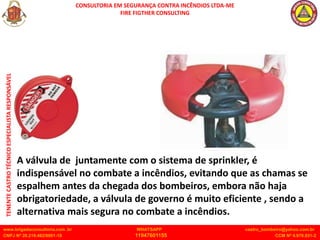

A válvula de juntamente com o sistema de sprinkler, é
indispensável no combate a incêndios, evitando que as chamas se
espalhem antes da chegada dos bombeiros, embora não haja
obrigatoriedade, a válvula de governo é muito eficiente , sendo a
alternativa mais segura no combate a incêndios.

CNPJ Nº 20.219.492/0001-18 11947601155 CCM Nº 4.979.931-2
TENENTE
CASTRO
TÉCNICO
ESPECIALISTA
RESPONSÁVEL

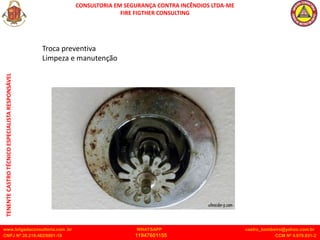

Troca preventiva
Limpeza e manutenção

CNPJ Nº 20.219.492/0001-18 11947601155 CCM Nº 4.979.931-2
TENENTE
CASTRO
TÉCNICO
ESPECIALISTA
RESPONSÁVEL

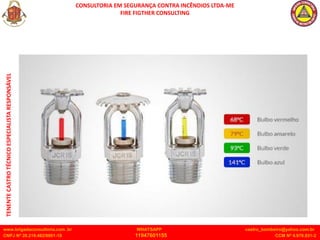

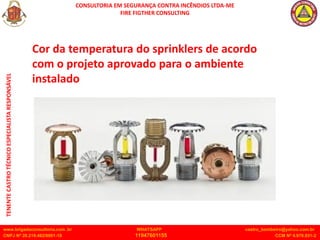

Cor da temperatura do sprinklers de acordo
com o projeto aprovado para o ambiente
instalado

CNPJ Nº 20.219.492/0001-18 11947601155 CCM Nº 4.979.931-2
TENENTE
CASTRO
TÉCNICO
ESPECIALISTA
RESPONSÁVEL

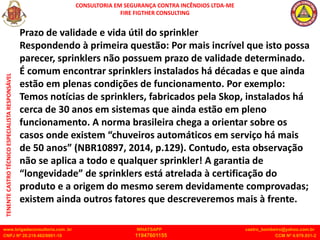

Prazo de validade e vida útil do sprinkler
Respondendo à primeira questão: Por mais incrível que isto possa
parecer, sprinklers não possuem prazo de validade determinado.
É comum encontrar sprinklers instalados há décadas e que ainda
estão em plenas condições de funcionamento. Por exemplo:
Temos notícias de sprinklers, fabricados pela Skop, instalados há
cerca de 30 anos em sistemas que ainda estão em pleno
funcionamento. A norma brasileira chega a orientar sobre os
casos onde existem “chuveiros automáticos em serviço há mais
de 50 anos” (NBR10897, 2014, p.129). Contudo, esta observação
não se aplica a todo e qualquer sprinkler! A garantia de
“longevidade” de sprinklers está atrelada à certificação do
produto e a origem do mesmo serem devidamente comprovadas;
existem ainda outros fatores que descreveremos mais à frente.

CNPJ Nº 20.219.492/0001-18 11947601155 CCM Nº 4.979.931-2
TENENTE
CASTRO
TÉCNICO
ESPECIALISTA
RESPONSÁVEL

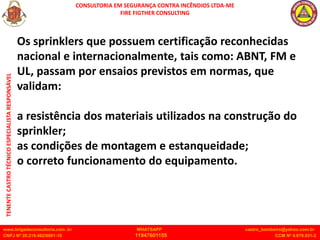

Os sprinklers que possuem certificação reconhecidas
nacional e internacionalmente, tais como: ABNT, FM e
UL, passam por ensaios previstos em normas, que
validam:
a resistência dos materiais utilizados na construção do
sprinkler;
as condições de montagem e estanqueidade;
o correto funcionamento do equipamento.

CNPJ Nº 20.219.492/0001-18 11947601155 CCM Nº 4.979.931-2
TENENTE
CASTRO
TÉCNICO
ESPECIALISTA
RESPONSÁVEL
INSTALAÇÃO
É importante ressaltar que a instalação é o início de uma longa
história e caso seja realizada de forma inadequada, poderá
comprometer todo o restante do processo e consequentemente a
segurança de vidas e patrimônios. A instalação deve ser realizada da
forma correta, ou seja:
-com as ferramentas adequadas: normalmente cada modelo de sprinkler
possui uma chave de aperto específica para a sua instalação;
-nunca utilizar chave grifo ou chave inglesa (também conhecida como chave
de Engenheiro);
- aplicando a tração mecânica apenas no parte sextavada do corpo do
sprinkler, dedicada ao encaixe da chave de aperto;
- utilizando o material correto de vedação da rosca;
-instalar o sprinkler somente após a instalação definitiva da tubulação de
água;
- Nunca instalar o sprinkler na tubulação ainda desmontada e ao nível do
chão.

CNPJ Nº 20.219.492/0001-18 11947601155 CCM Nº 4.979.931-2
TENENTE
CASTRO
TÉCNICO
ESPECIALISTA
RESPONSÁVEL
Vale lembrar também que a instalação, não só do
sprinkler, mas também dos demais componentes do
sistema, deve ser executada conforme as orientações do
fabricante, especificações do projeto executivo, que por
sua vez, deve observar os requisitos mínimos descritos na
Norma Técnica brasileira de projeto e instalação, normas
técnicas internacionais de referência, bem como as
orientações das autoridades locais, especialmente dos
Corpos de Bombeiros estaduais.

CNPJ Nº 20.219.492/0001-18 11947601155 CCM Nº 4.979.931-2
TENENTE
CASTRO
TÉCNICO
ESPECIALISTA
RESPONSÁVEL

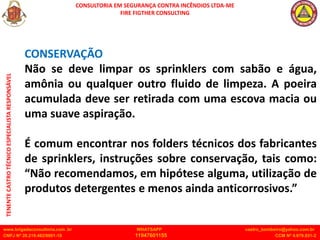

CONSERVAÇÃO
Não se deve limpar os sprinklers com sabão e água,
amônia ou qualquer outro fluido de limpeza. A poeira
acumulada deve ser retirada com uma escova macia ou
uma suave aspiração.
É comum encontrar nos folders técnicos dos fabricantes
de sprinklers, instruções sobre conservação, tais como:
“Não recomendamos, em hipótese alguma, utilização de
produtos detergentes e menos ainda anticorrosivos.”

CNPJ Nº 20.219.492/0001-18 11947601155 CCM Nº 4.979.931-2
TENENTE
CASTRO
TÉCNICO
ESPECIALISTA
RESPONSÁVEL
Sendo assim, caso o sprinkler apresente depósito de
material sobre o sistema de ativação (bulbo ou liga fusível)
ou ainda sobre demais partes, cabe a avaliação para que
seja definida a limpeza ou a substituição do sprinklers, pois
não há como mensurar os impactos negativos na
funcionalidade do dispositivo caso esta não conformidade
não seja corrigida. É fato que qualquer material depositado
(tinta, sujeira, gordura, …) sobre a superfície dos bulbos ou
liga fusível, poderá afetar diretamente os pontos de
ativação (temperatura nominal) dos mesmos.

CNPJ Nº 20.219.492/0001-18 11947601155 CCM Nº 4.979.931-2
TENENTE
CASTRO
TÉCNICO
ESPECIALISTA
RESPONSÁVEL

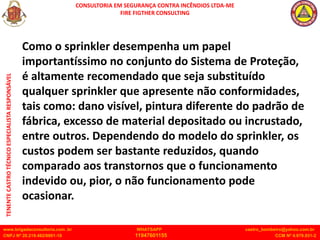

Como o sprinkler desempenha um papel
importantíssimo no conjunto do Sistema de Proteção,
é altamente recomendado que seja substituído
qualquer sprinkler que apresente não conformidades,
tais como: dano visível, pintura diferente do padrão de
fábrica, excesso de material depositado ou incrustado,
entre outros. Dependendo do modelo do sprinkler, os
custos podem ser bastante reduzidos, quando
comparado aos transtornos que o funcionamento
indevido ou, pior, o não funcionamento pode
ocasionar.

CNPJ Nº 20.219.492/0001-18 11947601155 CCM Nº 4.979.931-2
TENENTE
CASTRO
TÉCNICO
ESPECIALISTA
RESPONSÁVEL

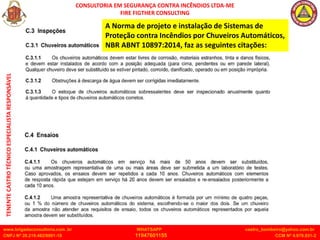

A Norma de projeto e instalação de Sistemas de
Proteção contra Incêndios por Chuveiros Automáticos,
NBR ABNT 10897:2014, faz as seguintes citações:

CNPJ Nº 20.219.492/0001-18 11947601155 CCM Nº 4.979.931-2
TENENTE
CASTRO
TÉCNICO
ESPECIALISTA
RESPONSÁVEL

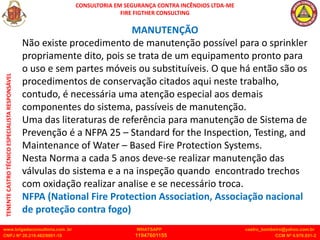

MANUTENÇÃO
Não existe procedimento de manutenção possível para o sprinkler
propriamente dito, pois se trata de um equipamento pronto para
o uso e sem partes móveis ou substituíveis. O que há então são os
procedimentos de conservação citados aqui neste trabalho,
contudo, é necessária uma atenção especial aos demais
componentes do sistema, passíveis de manutenção.
Uma das literaturas de referência para manutenção de Sistema de
Prevenção é a NFPA 25 – Standard for the Inspection, Testing, and
Maintenance of Water – Based Fire Protection Systems.
Nesta Norma a cada 5 anos deve-se realizar manutenção das
válvulas do sistema e a na inspeção quando encontrado trechos
com oxidação realizar analise e se necessário troca.
NFPA (National Fire Protection Association, Associação nacional
de proteção contra fogo)

CNPJ Nº 20.219.492/0001-18 11947601155 CCM Nº 4.979.931-2
TENENTE
CASTRO
TÉCNICO
ESPECIALISTA
RESPONSÁVEL
É permitido reaproveitar um sprinkler?
Não. O sprinkler é um dispositivo que passa por rigorosos testes de aprovação,
exigem um correto procedimento de instalação e são destinados a uma única
instalação.
A NFPA 13 (Standard for the installation of Sprinkler Systems) orienta que
sprinklers “recondicionados”, (ou seja, retirados de uma instalação) não podem
ser reaproveitados em instalações existentes ou novas. O requisito diz o
seguinte: “6.1.2.2 Reconditioned sprinklers shall not be permitted to be utilized
on any new or existing system.”
A norma brasileira de Requisitos para Projeto e Instalação, a NBR10.897:2014,
ratifica esta questão com o seguinte texto: “5.2.1.1 – “Somente chuveiros
automáticos não previamente utilizados devem ser instalados.”

CNPJ Nº 20.219.492/0001-18 11947601155 CCM Nº 4.979.931-2
TENENTE
CASTRO
TÉCNICO
ESPECIALISTA
RESPONSÁVEL

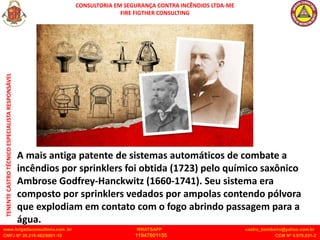

A mais antiga patente de sistemas automáticos de combate a
incêndios por sprinklers foi obtida (1723) pelo químico saxônico
Ambrose Godfrey-Hanckwitz (1660-1741). Seu sistema era
composto por sprinklers vedados por ampolas contendo pólvora
que explodiam em contato com o fogo abrindo passagem para a
água.

CNPJ Nº 20.219.492/0001-18 11947601155 CCM Nº 4.979.931-2
TENENTE
CASTRO
TÉCNICO
ESPECIALISTA
RESPONSÁVEL
Segundo registros históricos, o primeiro sistema de chuveiros automáticos usando água
foi criado na Inglaterra (1806). Era um rústico sistema de tubos perfurados, plungers ou
atuadores e fios calcináveis, conectados por tubos a um sistema de suprimento de
água por gravidade desde um reservatório elevado. A coluna de distribuição de água
continha uma válvula fechada conectada a um sistema de cordas e de pesos, que era
arranjado de tal forma que as cordas ao serem queimadas abriam uma válvula por
operação de um contrapeso liberando água para a extinção do fogo. Seu inventor foi o
engenheiro britânico John Carey, na Inglaterra e, por isso, ele é considerado o pioneiro
dos sistemas automáticos de proteção contra fogo com uso de água e o criador da
estrutura dos sistema de tubos perfurados para combate a incêndios.

CNPJ Nº 20.219.492/0001-18 11947601155 CCM Nº 4.979.931-2
TENENTE
CASTRO
TÉCNICO
ESPECIALISTA
RESPONSÁVEL

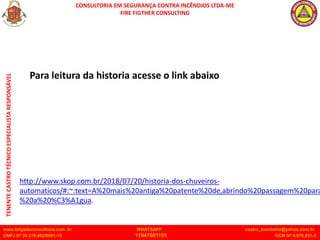

http://www.skop.com.br/2018/07/20/historia-dos-chuveiros-
automaticos/#:~:text=A%20mais%20antiga%20patente%20de,abrindo%20passagem%20para
%20a%20%C3%A1gua.
Para leitura da historia acesse o link abaixo

ATIVIDADE OPERACIONAL DE BOMBEIRO CIVIL

Mais conteúdo relacionado

Mais procurados

Semelhante a ATIVIDADE OPERACIONAL DE BOMBEIRO CIVIL

Último

ATIVIDADE OPERACIONAL DE BOMBEIRO CIVIL
