1. Compressores e
Reservatórios de Ar
Renato Pagel
Otávio Corso Lavarotti
Tomé Torchetto
Lucas Meggiolaro

2. RESERVATÓRIO DE AR
Armazenar o ar comprimido para garantir o fornecimento
em momentos de pico
Permitir a otimização dos compressores;
Estabilizar a pressão na rede;
Separar e remover condensados presentes;
Grande área auxilia na refrigeração de ar;

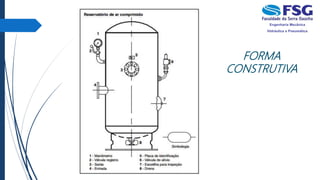

3. FORMA
CONSTRUTIVA

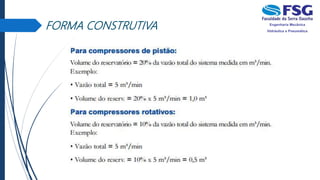

4. FORMA CONSTRUTIVA

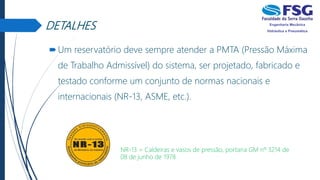

5. DETALHES
Um reservatório deve sempre atender a PMTA (Pressão Máxima
de Trabalho Admissível) do sistema, ser projetado, fabricado e
testado conforme um conjunto de normas nacionais e
internacionais (NR-13, ASME, etc.).
NR-13 = Caldeiras e vasos de pressão, portaria GM nº 3214 de
08 de junho de 1978

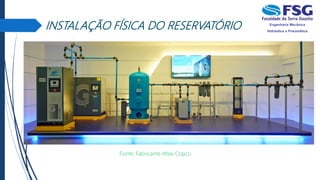

6. INSTALAÇÃO FÍSICA DO RESERVATÓRIO
Fonte: Fabricante Atlas Copco

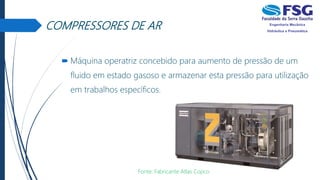

7. COMPRESSORES DE AR
 Máquina operatriz concebido para aumento de pressão de um
fluido em estado gasoso e armazenar esta pressão para utilização
em trabalhos específicos.
Fonte: Fabricante Atlas Copco

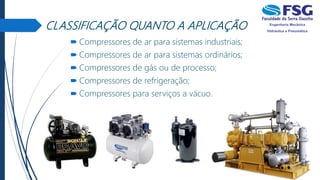

8. CLASSIFICAÇÃO QUANTO A APLICAÇÃO
 Compressores de ar para sistemas industriais;
 Compressores de ar para sistemas ordinários;
 Compressores de gás ou de processo;
 Compressores de refrigeração;
 Compressores para serviços a vácuo.

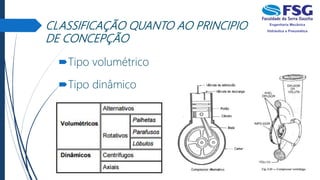

9. CLASSIFICAÇÃO QUANTO AO PRINCIPIO
DE CONCEPÇÃO
Tipo volumétrico
Tipo dinâmico

10. CLASSIFICAÇÃO QUANTO AO PRINCIPIO
DE OPERAÇÃO
Compressores
volumétricos:
Alternativos
Pistão
Membrana
Rotativos
Palhetas
Parafusos
Roots
Compressores
dinâmicos;
Centrífugos
Axiais

11. SIMBOLOGIA
DOS
COMPRESSORES

12. COMPRESSOR ALTERNATIVOS DE PISTÃO
Podem ser simples ou dupla ação;
De um estágio ou mais estágios de compressão

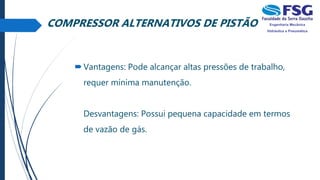

13. Vantagens: Pode alcançar altas pressões de trabalho,
requer mínima manutenção.
Desvantagens: Possui pequena capacidade em termos
de vazão de gás.
COMPRESSOR ALTERNATIVOS DE PISTÃO

14. VÍDEO DEMONSTRATIVO

15.  Podem ser herméticos, semi-herméticos ou abertos;
Podem ser parafuso duplo ou simples;
São classificados pelo numero de estágios;
COMPRESSOR ROTATIVOS PARAFUSO

16. Vantagens: Ocorre com deslocamento continuo, não
ocorre golpes, não apresenta válvula de entrada e saída,
baixa nível de ruído.
Desvantagem: o consumo de potência é alto em relação
ao compressor de pistão
COMPRESSOR ROTATIVOS PARAFUSO

17. COMPRESSOR ROTATIVOS PARAFUSO
* Vazões entre 50 e 5000 mm³/h

18. VÍDEO DEMONSTRATIVO

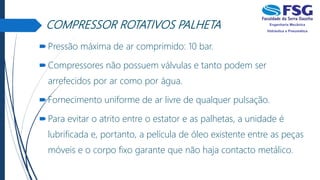

19. COMPRESSOR ROTATIVOS PALHETA
Pressão máxima de ar comprimido: 10 bar.
Compressores não possuem válvulas e tanto podem ser
arrefecidos por ar como por água.
Fornecimento uniforme de ar livre de qualquer pulsação.
Para evitar o atrito entre o estator e as palhetas, a unidade é
lubrificada e, portanto, a película de óleo existente entre as peças
móveis e o corpo fixo garante que não haja contacto metálico.

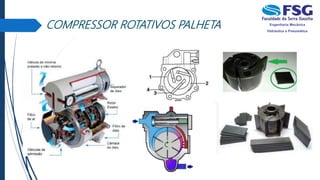

20. COMPRESSOR ROTATIVOS PALHETA

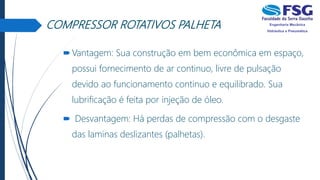

21. COMPRESSOR ROTATIVOS PALHETA
Vantagem: Sua construção em bem econômica em espaço,
possui fornecimento de ar continuo, livre de pulsação
devido ao funcionamento continuo e equilibrado. Sua
lubrificação é feita por injeção de óleo.
 Desvantagem: Há perdas de compressão com o desgaste
das laminas deslizantes (palhetas).

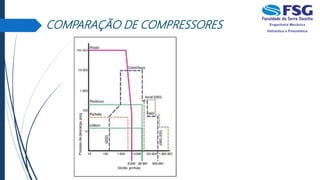

22. COMPARAÇÃO DE COMPRESSORES
