UNIFEI
Sistemas
Hidropneumáticos I
Pneumática 01
EME-26 Aula 07 06-09-2007
Prof. José Hamilton Chaves Gorgulho Júnior
Sistemas
Pneumáticos
Sistemas Pneumáticos
Gerador: compressores (êmbolo, palhetas,
pistões, parafusos etc.);
Distribuidor: válvulas direcionais, válvulas de
pressão, válvulas de bloqueio etc.
Consumidor: cilindros lineares, motores,
cilindros rotativos, válvulas de vácuo, bicos
sopradores etc.
Fluido de Trabalho: ar atmosférico.
Pressão de operação: 1 até 15 bar (normal 6 bar).

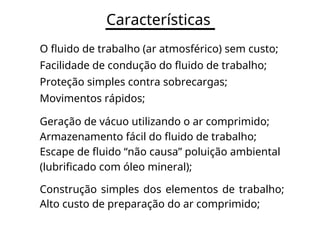

Características
O fluido de trabalho (ar atmosférico) sem custo;
Facilidade de condução do fluido de trabalho;
Proteção simples contra sobrecargas;
Movimentos rápidos;
Geração de vácuo utilizando o ar comprimido;
Armazenamento fácil do fluido de trabalho;
Escape de fluido “não causa” poluição ambiental
(lubrificado com óleo mineral);
Construção simples dos elementos de trabalho;
Alto custo de preparação do ar comprimido;
Características
Compressibilidade do fluido de trabalho;
Forças reduzidas, quando comparado a
hidráulica;
Escape do fluido de trabalho causa ruído e
“perda de energia” (furo ou vedação na
tubulação);
Atualmente existem sistemas com
servoposicionamento (exatidão máxima de
parada 0,1 mm).

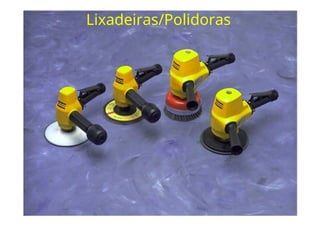

Lixadeiras/Polidoras

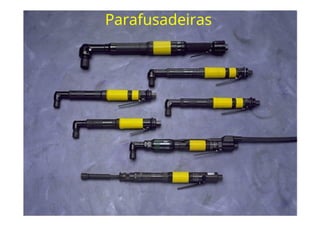

Parafusadeiras

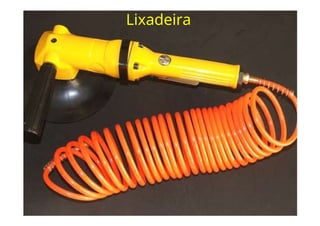

Lixadeira
Furadeira

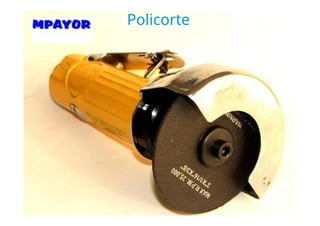

Policorte

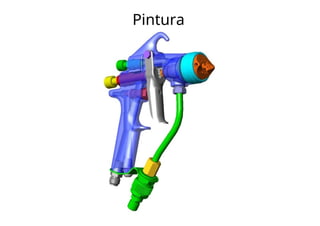

Pintura

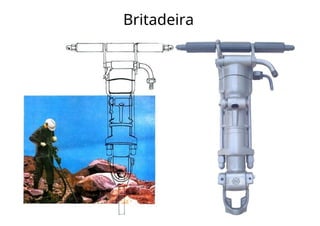

Britadeira

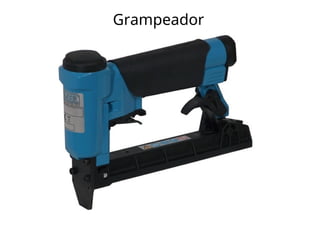

Grampeador

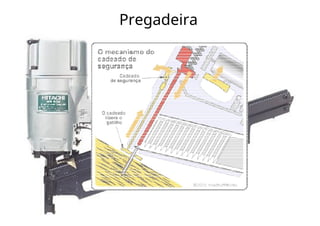

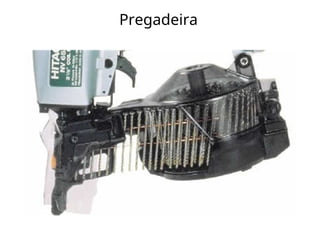

Pregadeira
Pregadeira
Abate de animais

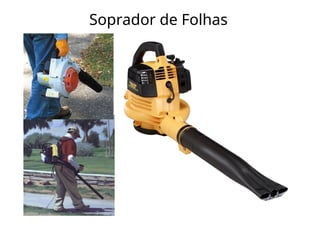

Soprador de Folhas
Introdução

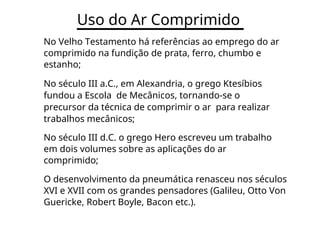

Uso do Ar Comprimido
No Velho Testamento há referências ao emprego do ar
comprimido na fundição de prata, ferro, chumbo e
estanho;
No século III a.C., em Alexandria, o grego Ktesíbios
fundou a Escola de Mecânicos, tornando-se o
precursor da técnica de comprimir o ar para realizar
trabalhos mecânicos;
No século III d.C. o grego Hero escreveu um trabalho
em dois volumes sobre as aplicações do ar
comprimido;
O desenvolvimento da pneumática renasceu nos séculos
XVI e XVII com os grandes pensadores (Galileu, Otto Von
Guericke, Robert Boyle, Bacon etc.).
Conceito de pressões
As indicações de pressão podem ter
como referência o zero absoluto (vácuo)
ou a pressão atmosférica.
Pressão absoluta;
Pressão relativa:
• Positiva (manométrica); •
Negativa (vacuométrica).

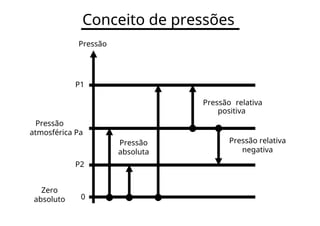

Conceito de pressões
Pressão
P1
Pressão relativa
positiva
Pressão
atmosférica Pa
Pressão relativa
Pressão
negativa
absoluta
P2
Zero
0
absoluto

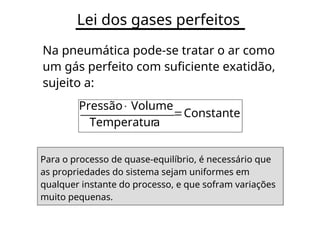

Lei dos gases perfeitos
Na pneumática pode-se tratar o ar como
um gás perfeito com suficiente exatidão,
sujeito a:
Pressão
Volume

Constante
Temperatura
Para o processo de quase-equilíbrio, é necessário que
as propriedades do sistema sejam uniformes em
qualquer instante do processo, e que sofram variações
muito pequenas.
Lei dos gases perfeitos
Em um processo isotérmico, como em
uma compressão lenta, tem-se:
P1V1
P2V2
No processo No processo
isobárico, como na isométrico, como o
expansão de um gás, aquecimento de um
tem-se: reservatório, tem-se :
V1 V2 P1 P2
 
T1 T2 T1 T2

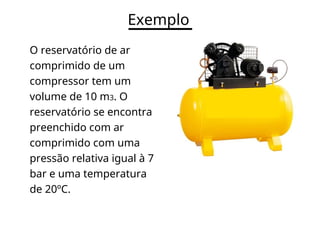

Exemplo
O reservatório de ar
comprimido de um
compressor tem um
volume de 10 m3. O
reservatório se encontra
preenchido com ar
comprimido com uma
pressão relativa igual à 7
bar e uma temperatura
de 20ºC.

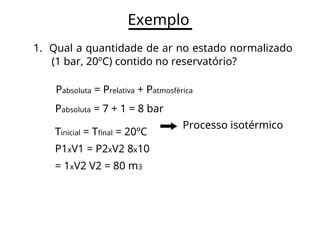

Exemplo
1. Qual a quantidade de ar no estado normalizado
(1 bar, 20ºC) contido no reservatório?
Pabsoluta = Prelativa + Patmosférica
Pabsoluta = 7 + 1 = 8 bar
Processo isotérmico
Tinicial = Tfinal = 20ºC
P1xV1 = P2xV2 8x10
= 1xV2 V2 = 80 m3
Exemplo

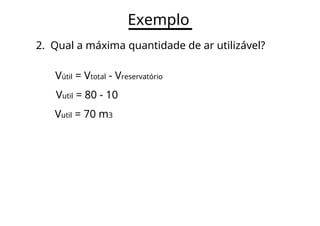

2. Qual a máxima quantidade de ar utilizável?
Vútil = Vtotal - Vreservatório
Vutil = 80 - 10
Vutil = 70 m3

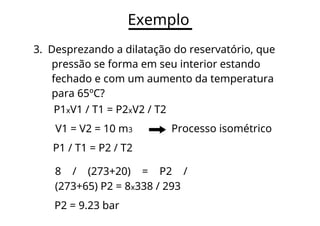

Exemplo
3. Desprezando a dilatação do reservatório, que
pressão se forma em seu interior estando
fechado e com um aumento da temperatura
para 65ºC?
P1xV1 / T1 = P2xV2 / T2
V1 = V2 = 10 m3 Processo isométrico
P1 / T1 = P2 / T2
8 / (273+20) = P2 /
(273+65) P2 = 8x338 / 293
P2 = 9.23 bar

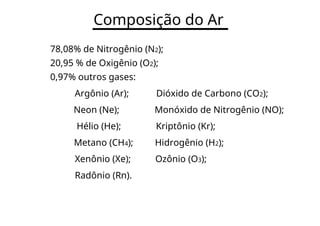

Composição do Ar
78,08% de Nitrogênio (N2);
20,95 % de Oxigênio (O2);
0,97% outros gases:
Argônio (Ar); Dióxido de Carbono (CO2);
Neon (Ne); Monóxido de Nitrogênio (NO);
Hélio (He); Kriptônio (Kr);
Metano (CH4); Hidrogênio (H2);
Xenônio (Xe); Ozônio (O3);
Radônio (Rn).

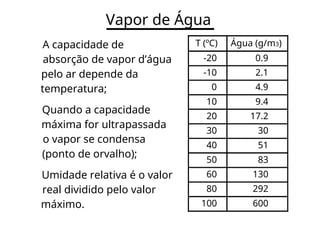

Vapor de Água
T (ºC) Água (g/m3)
A capacidade de
-20 0.9
absorção de vapor d’água
-10 2.1
pelo ar depende da
0 4.9
temperatura;
10 9.4
Quando a capacidade
20 17.2
máxima for ultrapassada
30 30
o vapor se condensa
40 51
(ponto de orvalho);
50 83
60 130
Umidade relativa é o valor
80 292
real dividido pelo valor
100 600
máximo.

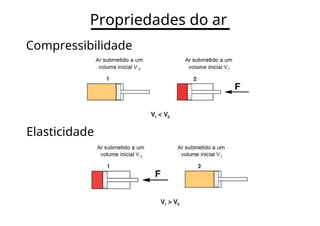

Propriedades do ar
Compressibilidade
Elasticidade

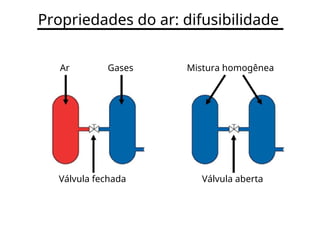

Propriedades do ar: difusibilidade
Ar Gases Mistura homogênea
Válvula fechada Válvula aberta

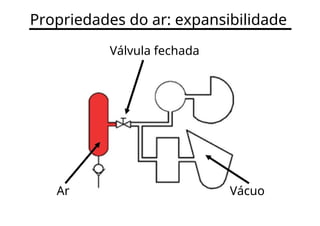

Propriedades do ar: expansibilidade
Válvula fechada
Ar Vácuo

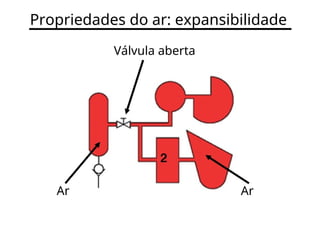

Propriedades do ar: expansibilidade
Válvula aberta
Ar Ar
Produção do Ar
Comprimido

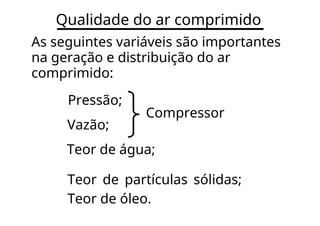

Qualidade do ar comprimido
As seguintes variáveis são importantes
na geração e distribuição do ar
comprimido:
Pressão;
Compressor
Vazão;
Teor de água;
Teor de partículas sólidas;
Teor de óleo.

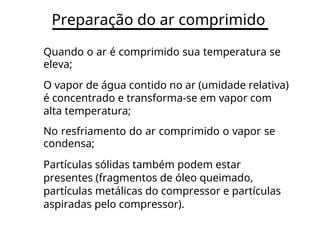

Preparação do ar comprimido
Quando o ar é comprimido sua temperatura se
eleva;
O vapor de água contido no ar (umidade relativa)
é concentrado e transforma-se em vapor com
alta temperatura;
No resfriamento do ar comprimido o vapor se
condensa;
Partículas sólidas também podem estar
presentes (fragmentos de óleo queimado,
partículas metálicas do compressor e partículas
aspiradas pelo compressor).

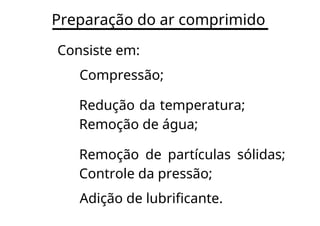

Preparação do ar comprimido
Consiste em:
Compressão;
Redução da temperatura;
Remoção de água;
Remoção de partículas sólidas;
Controle da pressão;
Adição de lubrificante.

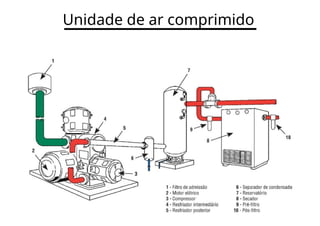

Produção e distribuição do ar
comprimido
Filtros; Controle de umidade;
Compressor; Controle de temperatura;
Lubrificador; Rede de distribuição.
Reservatório;
Tipos de compressores
Deslocamentos dinâmicos:
Ejetor;

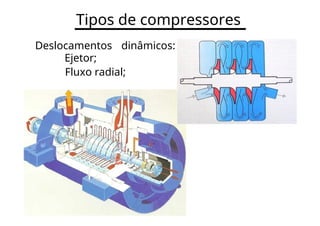

Tipos de compressores
Deslocamentos dinâmicos:
Ejetor;
Fluxo radial;

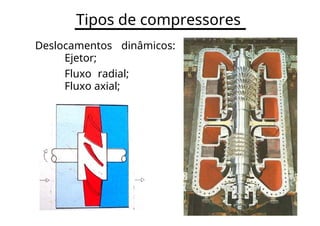

Tipos de compressores
Deslocamentos dinâmicos:
Ejetor;
Fluxo radial;
Fluxo axial;
Tipos de compressores
Deslocamentos dinâmicos:
Ejetor;
Fluxo radial;
Fluxo axial;
Deslocamentos positivos:
Rotativos:
• Roots;
Tipos de compressores
Deslocamentos dinâmicos:
Ejetor;
Fluxo radial;
Fluxo axial;
Deslocamentos positivos:
Rotativos:
• Roots;
• Palhetas;

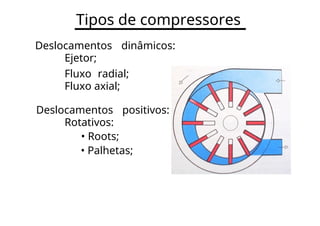

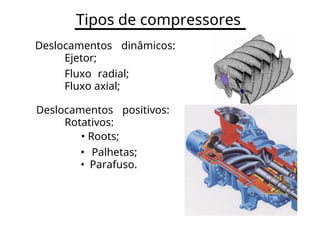

Tipos de compressores
Deslocamentos dinâmicos:
Ejetor;
Fluxo radial;
Fluxo axial;
Deslocamentos positivos:
Rotativos:
• Roots;
• Palhetas;
• Parafuso.
Tipos de compressores
Deslocamentos dinâmicos:
Ejetor;
Fluxo radial;
Fluxo axial;
Deslocamentos positivos:
Rotativos:
• Roots;
• Palhetas; •
Parafuso.
Alternativos: •
Pistão;

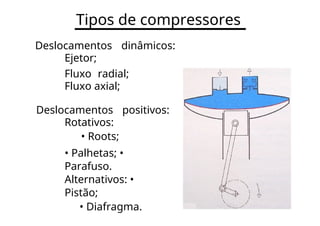

Tipos de compressores
Deslocamentos dinâmicos:
Ejetor;
Fluxo radial;
Fluxo axial;
Deslocamentos positivos:
Rotativos:
• Roots;
• Palhetas; •
Parafuso.
Alternativos: •
Pistão;
• Diafragma.

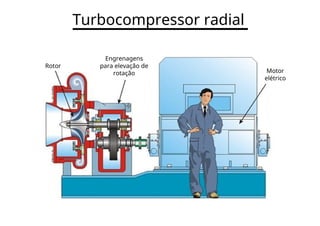

Turbocompressor radial
Engrenagens
Rotor para elevação de
Motor
rotação
elétrico

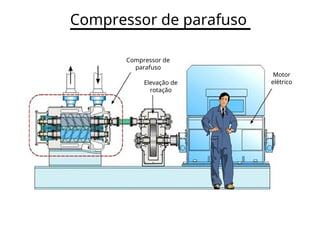

Compressor de parafuso
Compressor de
parafuso
Motor
Elevação de elétrico
rotação

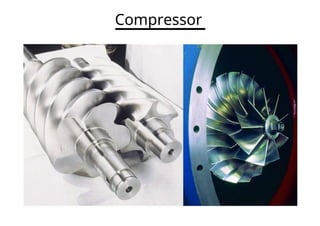

Compressor

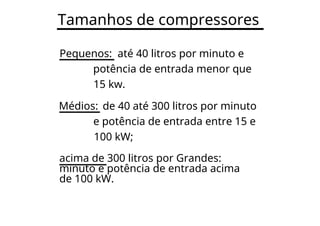

Tamanhos de compressores
Pequenos: até 40 litros por minuto e
potência de entrada menor que
15 kw.
Médios: de 40 até 300 litros por minuto
e potência de entrada entre 15 e
100 kW;
acima de 300 litros por Grandes:
minuto e potência de entrada acima
de 100 kW.

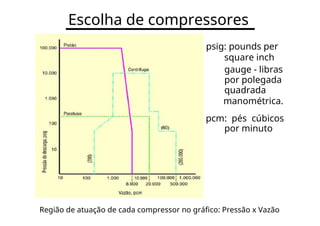

Escolha de compressores
psig: pounds per
square inch
gauge - libras
por polegada
quadrada
manométrica.
pcm: pés cúbicos
por minuto
Região de atuação de cada compressor no gráfico: Pressão x Vazão
Resfriador Posterior

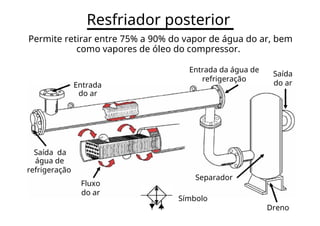

Resfriador posterior
Permite retirar entre 75% a 90% do vapor de água do ar, bem
como vapores de óleo do compressor.
Entrada da água de
Saída
refrigeração
do ar
Entrada
do ar
Saída da
água de
refrigeração
Separador
Fluxo
do ar
Símbolo
Dreno

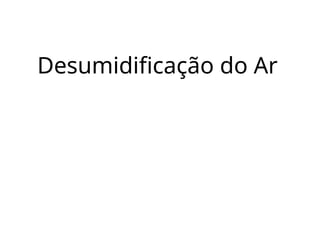

Desumidificação do Ar

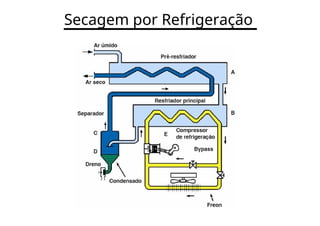

Secagem por Refrigeração

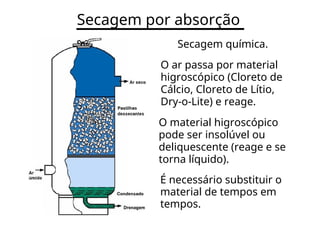

Secagem por absorção
Secagem química.
O ar passa por material
higroscópico (Cloreto de
Cálcio, Cloreto de Lítio,
Dry-o-Lite) e reage.
O material higroscópico
pode ser insolúvel ou
deliquescente (reage e se
torna líquido).
É necessário substituir o
material de tempos em
tempos.

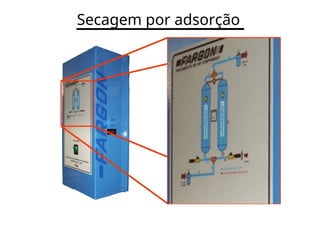

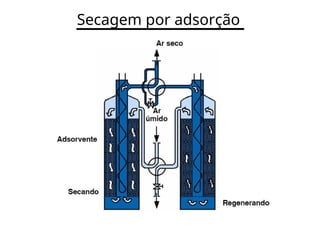

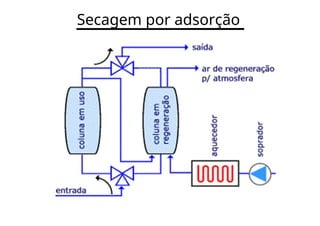

Secagem por adsorção
Secagem por adsorção
Secagem por adsorção
Reservatório

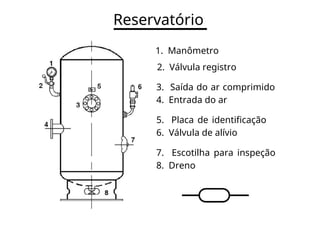

Reservatório
1. Manômetro
2. Válvula registro
3. Saída do ar comprimido
4. Entrada do ar
5. Placa de identificação
6. Válvula de alívio
7. Escotilha para inspeção
8. Dreno

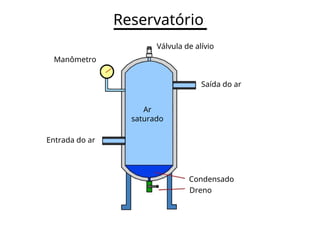

Reservatório
Válvula de alívio
Manômetro
Saída do ar
Ar
saturado
Entrada do ar
Condensado
Dreno
Distribuição do Ar
Comprimido

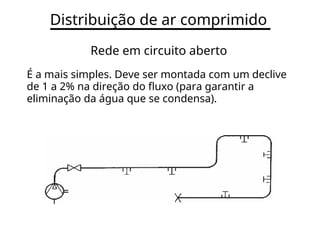

Distribuição de ar comprimido
Rede em circuito aberto
É a mais simples. Deve ser montada com um declive
de 1 a 2% na direção do fluxo (para garantir a
eliminação da água que se condensa).
Distribuição de ar comprimido
Rede em circuito fechado
Permite que o ar flua nas duas direções, reduzindo
o problema de condensação. Neste caso a
distribuição deriva diretamente do anel.
Reservatório
secundário

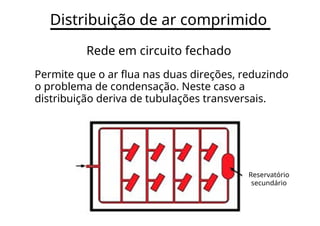

Distribuição de ar comprimido
Rede em circuito fechado
Permite que o ar flua nas duas direções, reduzindo
o problema de condensação. Neste caso a
distribuição deriva de tubulações transversais.
Reservatório
secundário

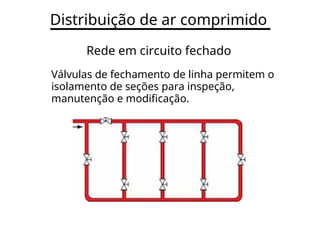

Distribuição de ar comprimido
Rede em circuito fechado
Válvulas de fechamento de linha permitem o
isolamento de seções para inspeção,
manutenção e modificação.

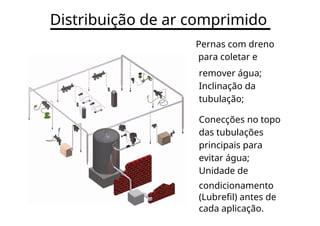

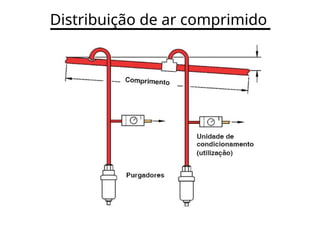

Distribuição de ar comprimido
Pernas com dreno
para coletar e
remover água;
Inclinação da
tubulação;
Conecções no topo
das tubulações
principais para
evitar água;

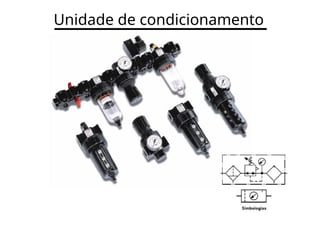

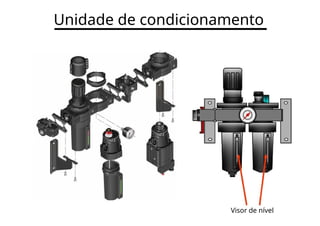

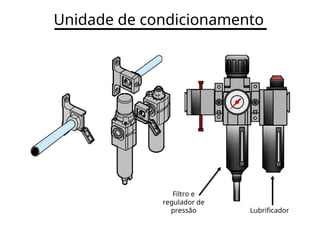

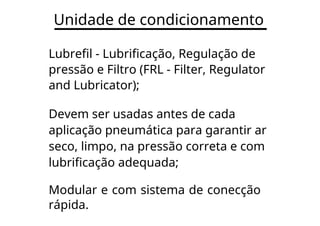

Unidade de
condicionamento
(Lubrefil) antes de
cada aplicação.
Distribuição de ar comprimido

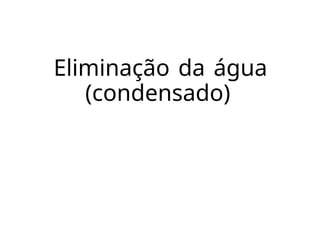

Eliminação da água
(condensado)

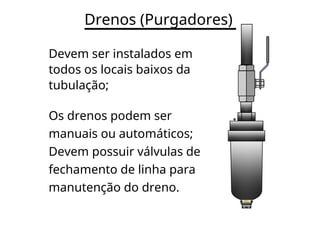

Drenos (Purgadores)
Devem ser instalados em
todos os locais baixos da
tubulação;
Os drenos podem ser
manuais ou automáticos;
Devem possuir válvulas de
fechamento de linha para
manutenção do dreno.

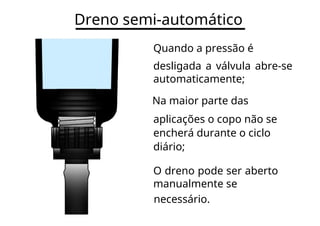

Dreno semi-automático
Quando a pressão é
desligada a válvula abre-se
automaticamente;
Na maior parte das
aplicações o copo não se
encherá durante o ciclo
diário;
O dreno pode ser aberto
manualmente se
necessário.

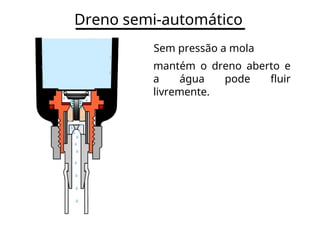

Dreno semi-automático
Sem pressão a mola
mantém o dreno aberto e
a água pode fluir
livremente.

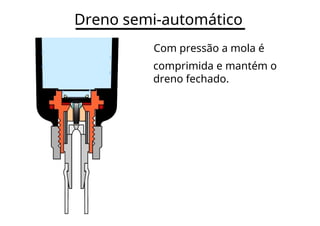

Dreno semi-automático
Com pressão a mola é
comprimida e mantém o
dreno fechado.

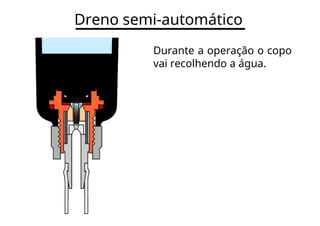

Dreno semi-automático
Durante a operação o copo
vai recolhendo a água.

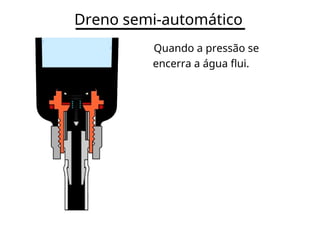

Dreno semi-automático
Quando a pressão se
encerra a água flui.
Dreno automático
1 2 3 Mesmo com
pressão uma bóia
abre a saída da
água quando o
nível está alto (2).
Independente do
nível a bóia se abre
quando a pressão
cessa (3).

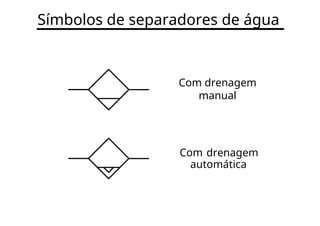

Símbolos de separadores de água
Com drenagem
manual
Com drenagem
automática

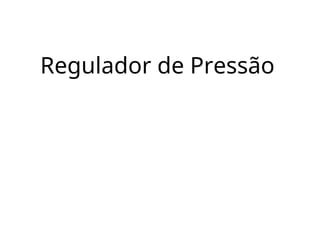

Regulador de Pressão

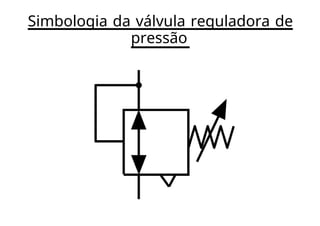

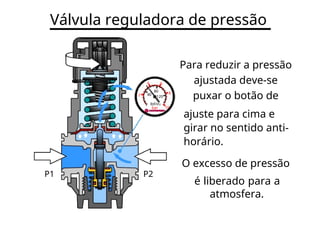

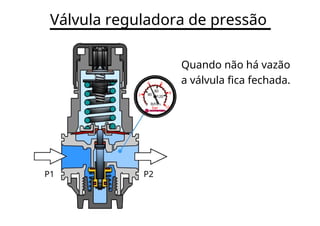

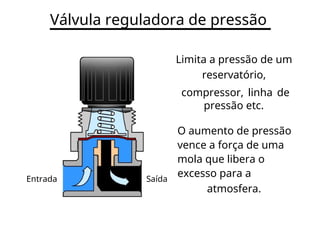

Válvula reguladora de pressão
Reduz a pressão P1
para a pressão de
trabalho desejada P2.
4 6
80
40 8
2 120
lbf/in2
bar 10
P1 P2
Válvula reguladora de pressão
Quando não há vazão
4 6 a válvula fica fechada.
80 8
2 40
120
lbf/in2
bar 10
P1 P2
Válvula reguladora de pressão
Para elevar a pressão
4 6 ajustada deve-se
80 8
2 40
120 puxar o botão de
lbf/in2
bar 10
ajuste para cima e
girar no sentido
horário.
P1 P2
Válvula reguladora de pressão
Para reduzir a pressão
4 6 ajustada deve-se
80 8
2 40
120 puxar o botão de
lbf/in2
bar 10
ajuste para cima e
girar no sentido anti-
horário.
O excesso de pressão
P1 P2
é liberado para a
atmosfera.
Simbologia da válvula reguladora de
pressão
Válvula de Alívio
Válvula reguladora de pressão
Limita a pressão de um
reservatório,
compressor, linha de
pressão etc.
O aumento de pressão
vence a força de uma
mola que libera o
excesso para a
Entrada Saída
atmosfera.

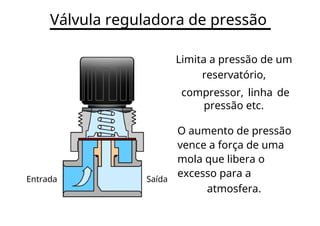

Válvula reguladora de pressão
Limita a pressão de um
reservatório,
compressor, linha de
pressão etc.
O aumento de pressão
vence a força de uma
mola que libera o
excesso para a
Entrada Saída
atmosfera.

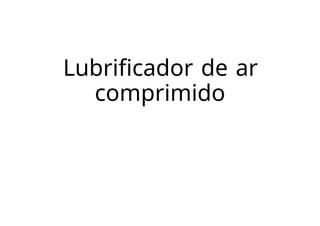

Lubrificador de ar
comprimido

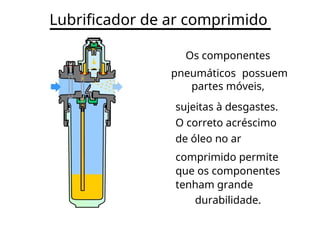

Lubrificador de ar comprimido
Os componentes
pneumáticos possuem
partes móveis,
sujeitas à desgastes.
O correto acréscimo
de óleo no ar
comprimido permite
que os componentes
tenham grande
durabilidade.

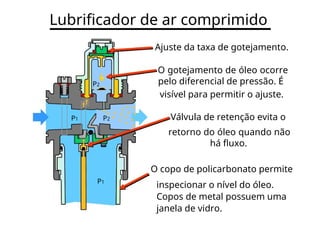

Lubrificador de ar comprimido
Ajuste da taxa de gotejamento.
O gotejamento de óleo ocorre
pelo diferencial de pressão. É
P2
visível para permitir o ajuste.
P1 P2 Válvula de retenção evita o
retorno do óleo quando não
há fluxo.
O copo de policarbonato permite
P1
inspecionar o nível do óleo.
Copos de metal possuem uma
janela de vidro.

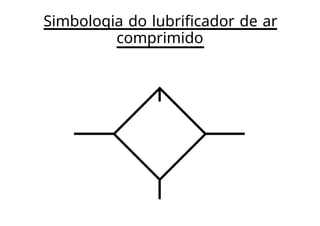

Simbologia do lubrificador de ar
comprimido
Unidade de
Condicionamento
(Lubrefil)
Unidade de condicionamento
Lubrefil - Lubrificação, Regulação de
pressão e Filtro (FRL - Filter, Regulator
and Lubricator);
Devem ser usadas antes de cada
aplicação pneumática para garantir ar
seco, limpo, na pressão correta e com
lubrificação adequada;
Modular e com sistema de conecção
rápida.
Unidade de condicionamento
Unidade de condicionamento
Filtro e
regulador de
pressão Lubrificador
Unidade de condicionamento
Visor de nível

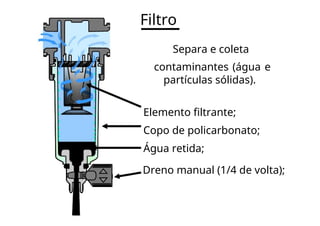

Filtro
Separa e coleta
contaminantes (água e
partículas sólidas).
Elemento filtrante;
Copo de policarbonato;
Água retida;
Dreno manual (1/4 de volta);

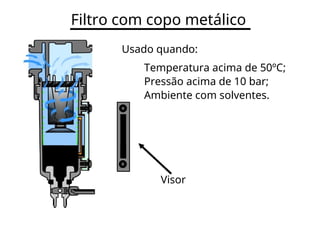

Filtro com copo metálico
Usado quando:
Temperatura acima de 50ºC;
Pressão acima de 10 bar;
Ambiente com solventes.
Visor

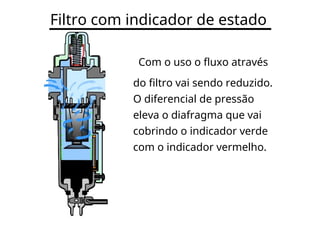

Filtro com indicador de estado
Com o uso o fluxo através
do filtro vai sendo reduzido.
O diferencial de pressão
eleva o diafragma que vai
cobrindo o indicador verde
com o indicador vermelho.

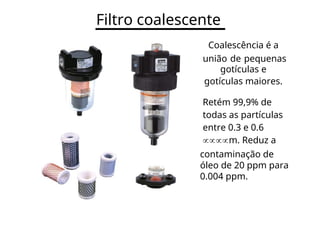

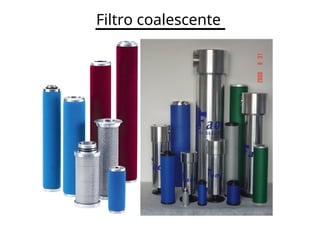

Filtro coalescente
Coalescência é a
união de pequenas
gotículas e
gotículas maiores.
Retém 99,9% de
todas as partículas
entre 0.3 e 0.6
m. Reduz a
contaminação de
óleo de 20 ppm para
0.004 ppm.

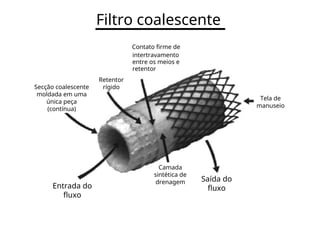

Filtro coalescente
Contato firme de
intertravamento
entre os meios e
retentor
Retentor
Secção coalescente rígido
moldada em uma
Tela de
única peça
manuseio
(contínua)
Camada
sintética de
Saída do
drenagem
Entrada do fluxo
fluxo
Filtro coalescente

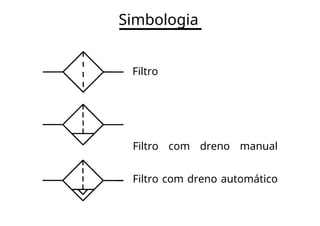

Simbologia
Filtro
Filtro com dreno manual
Filtro com dreno automático

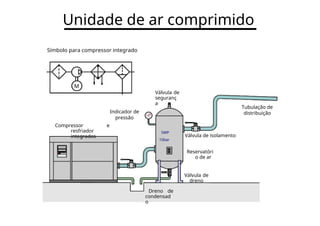

Unidade de ar comprimido
Símbolo para compressor integrado
M
Válvula de
seguranç
a
Tubulação de
Indicador de distribuição
pressão
Compressor e
resfriador
integrados
SWP
Válvula de isolamento
10bar
Reservatóri
o de ar
Válvula de
dreno
Dreno de
condensad
o
Unidade de ar comprimido

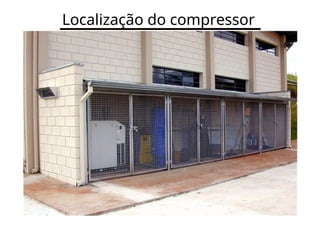

Localização do compressor

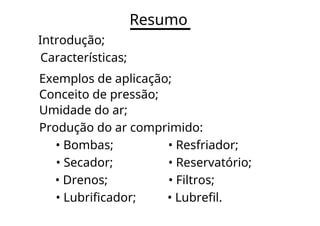

Resumo
Introdução;
Características;
Exemplos de aplicação;
Conceito de pressão;
Umidade do ar;
Produção do ar comprimido:
• Bombas; • Resfriador;
• Secador; • Reservatório;
• Drenos; • Filtros;
• Lubrificador; • Lubrefil.
UNIFEI

Aula_07_Pneumatica e seus controlos_.ppt

  • 1.
    UNIFEI Sistemas Hidropneumáticos I Pneumática 01 EME-26Aula 07 06-09-2007 Prof. José Hamilton Chaves Gorgulho Júnior
  • 2.
  • 3.
    Sistemas Pneumáticos Gerador: compressores(êmbolo, palhetas, pistões, parafusos etc.); Distribuidor: válvulas direcionais, válvulas de pressão, válvulas de bloqueio etc. Consumidor: cilindros lineares, motores, cilindros rotativos, válvulas de vácuo, bicos sopradores etc. Fluido de Trabalho: ar atmosférico. Pressão de operação: 1 até 15 bar (normal 6 bar).
  • 4.
    Características O fluido detrabalho (ar atmosférico) sem custo; Facilidade de condução do fluido de trabalho; Proteção simples contra sobrecargas; Movimentos rápidos; Geração de vácuo utilizando o ar comprimido; Armazenamento fácil do fluido de trabalho; Escape de fluido “não causa” poluição ambiental (lubrificado com óleo mineral); Construção simples dos elementos de trabalho; Alto custo de preparação do ar comprimido;
  • 5.
    Características Compressibilidade do fluidode trabalho; Forças reduzidas, quando comparado a hidráulica; Escape do fluido de trabalho causa ruído e “perda de energia” (furo ou vedação na tubulação); Atualmente existem sistemas com servoposicionamento (exatidão máxima de parada 0,1 mm).
  • 6.
  • 7.
  • 9.
  • 10.
  • 11.
  • 12.
  • 13.
  • 14.
  • 15.
  • 16.
  • 17.
  • 18.
  • 23.
  • 24.
    Uso do ArComprimido No Velho Testamento há referências ao emprego do ar comprimido na fundição de prata, ferro, chumbo e estanho; No século III a.C., em Alexandria, o grego Ktesíbios fundou a Escola de Mecânicos, tornando-se o precursor da técnica de comprimir o ar para realizar trabalhos mecânicos; No século III d.C. o grego Hero escreveu um trabalho em dois volumes sobre as aplicações do ar comprimido; O desenvolvimento da pneumática renasceu nos séculos XVI e XVII com os grandes pensadores (Galileu, Otto Von Guericke, Robert Boyle, Bacon etc.).
  • 25.
    Conceito de pressões Asindicações de pressão podem ter como referência o zero absoluto (vácuo) ou a pressão atmosférica. Pressão absoluta; Pressão relativa: • Positiva (manométrica); • Negativa (vacuométrica).
  • 26.
    Conceito de pressões Pressão P1 Pressãorelativa positiva Pressão atmosférica Pa Pressão relativa Pressão negativa absoluta P2 Zero 0 absoluto
  • 27.
    Lei dos gasesperfeitos Na pneumática pode-se tratar o ar como um gás perfeito com suficiente exatidão, sujeito a: Pressão Volume  Constante Temperatura Para o processo de quase-equilíbrio, é necessário que as propriedades do sistema sejam uniformes em qualquer instante do processo, e que sofram variações muito pequenas.
  • 28.
    Lei dos gasesperfeitos Em um processo isotérmico, como em uma compressão lenta, tem-se: P1V1 P2V2 No processo No processo isobárico, como na isométrico, como o expansão de um gás, aquecimento de um tem-se: reservatório, tem-se : V1 V2 P1 P2   T1 T2 T1 T2
  • 29.
    Exemplo O reservatório dear comprimido de um compressor tem um volume de 10 m3. O reservatório se encontra preenchido com ar comprimido com uma pressão relativa igual à 7 bar e uma temperatura de 20ºC.
  • 30.
    Exemplo 1. Qual aquantidade de ar no estado normalizado (1 bar, 20ºC) contido no reservatório? Pabsoluta = Prelativa + Patmosférica Pabsoluta = 7 + 1 = 8 bar Processo isotérmico Tinicial = Tfinal = 20ºC P1xV1 = P2xV2 8x10 = 1xV2 V2 = 80 m3
  • 31.
    Exemplo 2. Qual amáxima quantidade de ar utilizável? Vútil = Vtotal - Vreservatório Vutil = 80 - 10 Vutil = 70 m3
  • 32.
    Exemplo 3. Desprezando adilatação do reservatório, que pressão se forma em seu interior estando fechado e com um aumento da temperatura para 65ºC? P1xV1 / T1 = P2xV2 / T2 V1 = V2 = 10 m3 Processo isométrico P1 / T1 = P2 / T2 8 / (273+20) = P2 / (273+65) P2 = 8x338 / 293 P2 = 9.23 bar
  • 33.
    Composição do Ar 78,08%de Nitrogênio (N2); 20,95 % de Oxigênio (O2); 0,97% outros gases: Argônio (Ar); Dióxido de Carbono (CO2); Neon (Ne); Monóxido de Nitrogênio (NO); Hélio (He); Kriptônio (Kr); Metano (CH4); Hidrogênio (H2); Xenônio (Xe); Ozônio (O3); Radônio (Rn).
  • 34.
    Vapor de Água T(ºC) Água (g/m3) A capacidade de -20 0.9 absorção de vapor d’água -10 2.1 pelo ar depende da 0 4.9 temperatura; 10 9.4 Quando a capacidade 20 17.2 máxima for ultrapassada 30 30 o vapor se condensa 40 51 (ponto de orvalho); 50 83 60 130 Umidade relativa é o valor 80 292 real dividido pelo valor 100 600 máximo.
  • 35.
  • 36.
    Propriedades do ar:difusibilidade Ar Gases Mistura homogênea Válvula fechada Válvula aberta
  • 37.
    Propriedades do ar:expansibilidade Válvula fechada Ar Vácuo
  • 38.
    Propriedades do ar:expansibilidade Válvula aberta Ar Ar
  • 39.
  • 40.
    Qualidade do arcomprimido As seguintes variáveis são importantes na geração e distribuição do ar comprimido: Pressão; Compressor Vazão; Teor de água; Teor de partículas sólidas; Teor de óleo.
  • 41.
    Preparação do arcomprimido Quando o ar é comprimido sua temperatura se eleva; O vapor de água contido no ar (umidade relativa) é concentrado e transforma-se em vapor com alta temperatura; No resfriamento do ar comprimido o vapor se condensa; Partículas sólidas também podem estar presentes (fragmentos de óleo queimado, partículas metálicas do compressor e partículas aspiradas pelo compressor).
  • 42.
    Preparação do arcomprimido Consiste em: Compressão; Redução da temperatura; Remoção de água; Remoção de partículas sólidas; Controle da pressão; Adição de lubrificante.
  • 43.
    Produção e distribuiçãodo ar comprimido Filtros; Controle de umidade; Compressor; Controle de temperatura; Lubrificador; Rede de distribuição. Reservatório;
  • 44.
  • 45.
    Tipos de compressores Deslocamentosdinâmicos: Ejetor; Fluxo radial;
  • 46.
    Tipos de compressores Deslocamentosdinâmicos: Ejetor; Fluxo radial; Fluxo axial;
  • 47.
    Tipos de compressores Deslocamentosdinâmicos: Ejetor; Fluxo radial; Fluxo axial; Deslocamentos positivos: Rotativos: • Roots;
  • 48.
    Tipos de compressores Deslocamentosdinâmicos: Ejetor; Fluxo radial; Fluxo axial; Deslocamentos positivos: Rotativos: • Roots; • Palhetas;
  • 49.
    Tipos de compressores Deslocamentosdinâmicos: Ejetor; Fluxo radial; Fluxo axial; Deslocamentos positivos: Rotativos: • Roots; • Palhetas; • Parafuso.
  • 50.
    Tipos de compressores Deslocamentosdinâmicos: Ejetor; Fluxo radial; Fluxo axial; Deslocamentos positivos: Rotativos: • Roots; • Palhetas; • Parafuso. Alternativos: • Pistão;
  • 51.
    Tipos de compressores Deslocamentosdinâmicos: Ejetor; Fluxo radial; Fluxo axial; Deslocamentos positivos: Rotativos: • Roots; • Palhetas; • Parafuso. Alternativos: • Pistão; • Diafragma.
  • 52.
    Turbocompressor radial Engrenagens Rotor paraelevação de Motor rotação elétrico
  • 53.
    Compressor de parafuso Compressorde parafuso Motor Elevação de elétrico rotação
  • 54.
  • 55.
    Tamanhos de compressores Pequenos:até 40 litros por minuto e potência de entrada menor que 15 kw. Médios: de 40 até 300 litros por minuto e potência de entrada entre 15 e 100 kW; acima de 300 litros por Grandes: minuto e potência de entrada acima de 100 kW.
  • 56.
    Escolha de compressores psig:pounds per square inch gauge - libras por polegada quadrada manométrica. pcm: pés cúbicos por minuto Região de atuação de cada compressor no gráfico: Pressão x Vazão
  • 57.
  • 58.
    Resfriador posterior Permite retirarentre 75% a 90% do vapor de água do ar, bem como vapores de óleo do compressor. Entrada da água de Saída refrigeração do ar Entrada do ar Saída da água de refrigeração Separador Fluxo do ar Símbolo Dreno
  • 59.
  • 60.
  • 61.
    Secagem por absorção Secagemquímica. O ar passa por material higroscópico (Cloreto de Cálcio, Cloreto de Lítio, Dry-o-Lite) e reage. O material higroscópico pode ser insolúvel ou deliquescente (reage e se torna líquido). É necessário substituir o material de tempos em tempos.
  • 62.
  • 63.
  • 64.
  • 65.
  • 66.
    Reservatório 1. Manômetro 2. Válvularegistro 3. Saída do ar comprimido 4. Entrada do ar 5. Placa de identificação 6. Válvula de alívio 7. Escotilha para inspeção 8. Dreno
  • 67.
    Reservatório Válvula de alívio Manômetro Saídado ar Ar saturado Entrada do ar Condensado Dreno
  • 68.
  • 69.
    Distribuição de arcomprimido Rede em circuito aberto É a mais simples. Deve ser montada com um declive de 1 a 2% na direção do fluxo (para garantir a eliminação da água que se condensa).
  • 70.
    Distribuição de arcomprimido Rede em circuito fechado Permite que o ar flua nas duas direções, reduzindo o problema de condensação. Neste caso a distribuição deriva diretamente do anel. Reservatório secundário
  • 71.
    Distribuição de arcomprimido Rede em circuito fechado Permite que o ar flua nas duas direções, reduzindo o problema de condensação. Neste caso a distribuição deriva de tubulações transversais. Reservatório secundário
  • 72.
    Distribuição de arcomprimido Rede em circuito fechado Válvulas de fechamento de linha permitem o isolamento de seções para inspeção, manutenção e modificação.
  • 73.
    Distribuição de arcomprimido Pernas com dreno para coletar e remover água; Inclinação da tubulação; Conecções no topo das tubulações principais para evitar água; Unidade de condicionamento (Lubrefil) antes de cada aplicação.
  • 74.
  • 75.
  • 76.
    Drenos (Purgadores) Devem serinstalados em todos os locais baixos da tubulação; Os drenos podem ser manuais ou automáticos; Devem possuir válvulas de fechamento de linha para manutenção do dreno.
  • 77.
    Dreno semi-automático Quando apressão é desligada a válvula abre-se automaticamente; Na maior parte das aplicações o copo não se encherá durante o ciclo diário; O dreno pode ser aberto manualmente se necessário.
  • 78.
    Dreno semi-automático Sem pressãoa mola mantém o dreno aberto e a água pode fluir livremente.
  • 79.
    Dreno semi-automático Com pressãoa mola é comprimida e mantém o dreno fechado.
  • 80.
    Dreno semi-automático Durante aoperação o copo vai recolhendo a água.
  • 81.
    Dreno semi-automático Quando apressão se encerra a água flui.
  • 82.
    Dreno automático 1 23 Mesmo com pressão uma bóia abre a saída da água quando o nível está alto (2). Independente do nível a bóia se abre quando a pressão cessa (3).
  • 83.
    Símbolos de separadoresde água Com drenagem manual Com drenagem automática
  • 84.
  • 85.
    Válvula reguladora depressão Reduz a pressão P1 para a pressão de trabalho desejada P2. 4 6 80 40 8 2 120 lbf/in2 bar 10 P1 P2
  • 86.
    Válvula reguladora depressão Quando não há vazão 4 6 a válvula fica fechada. 80 8 2 40 120 lbf/in2 bar 10 P1 P2
  • 87.
    Válvula reguladora depressão Para elevar a pressão 4 6 ajustada deve-se 80 8 2 40 120 puxar o botão de lbf/in2 bar 10 ajuste para cima e girar no sentido horário. P1 P2
  • 88.
    Válvula reguladora depressão Para reduzir a pressão 4 6 ajustada deve-se 80 8 2 40 120 puxar o botão de lbf/in2 bar 10 ajuste para cima e girar no sentido anti- horário. O excesso de pressão P1 P2 é liberado para a atmosfera.
  • 89.
    Simbologia da válvulareguladora de pressão
  • 90.
  • 91.
    Válvula reguladora depressão Limita a pressão de um reservatório, compressor, linha de pressão etc. O aumento de pressão vence a força de uma mola que libera o excesso para a Entrada Saída atmosfera.
  • 92.
    Válvula reguladora depressão Limita a pressão de um reservatório, compressor, linha de pressão etc. O aumento de pressão vence a força de uma mola que libera o excesso para a Entrada Saída atmosfera.
  • 93.
  • 94.
    Lubrificador de arcomprimido Os componentes pneumáticos possuem partes móveis, sujeitas à desgastes. O correto acréscimo de óleo no ar comprimido permite que os componentes tenham grande durabilidade.
  • 95.
    Lubrificador de arcomprimido Ajuste da taxa de gotejamento. O gotejamento de óleo ocorre pelo diferencial de pressão. É P2 visível para permitir o ajuste. P1 P2 Válvula de retenção evita o retorno do óleo quando não há fluxo. O copo de policarbonato permite P1 inspecionar o nível do óleo. Copos de metal possuem uma janela de vidro.
  • 96.
  • 97.
  • 98.
    Unidade de condicionamento Lubrefil- Lubrificação, Regulação de pressão e Filtro (FRL - Filter, Regulator and Lubricator); Devem ser usadas antes de cada aplicação pneumática para garantir ar seco, limpo, na pressão correta e com lubrificação adequada; Modular e com sistema de conecção rápida.
  • 99.
  • 100.
    Unidade de condicionamento Filtroe regulador de pressão Lubrificador
  • 101.
  • 102.
    Filtro Separa e coleta contaminantes(água e partículas sólidas). Elemento filtrante; Copo de policarbonato; Água retida; Dreno manual (1/4 de volta);
  • 103.
    Filtro com copometálico Usado quando: Temperatura acima de 50ºC; Pressão acima de 10 bar; Ambiente com solventes. Visor
  • 104.
    Filtro com indicadorde estado Com o uso o fluxo através do filtro vai sendo reduzido. O diferencial de pressão eleva o diafragma que vai cobrindo o indicador verde com o indicador vermelho.
  • 105.
    Filtro coalescente Coalescência éa união de pequenas gotículas e gotículas maiores. Retém 99,9% de todas as partículas entre 0.3 e 0.6 m. Reduz a contaminação de óleo de 20 ppm para 0.004 ppm.
  • 106.
    Filtro coalescente Contato firmede intertravamento entre os meios e retentor Retentor Secção coalescente rígido moldada em uma Tela de única peça manuseio (contínua) Camada sintética de Saída do drenagem Entrada do fluxo fluxo
  • 107.
  • 108.
    Simbologia Filtro Filtro com drenomanual Filtro com dreno automático
  • 109.
    Unidade de arcomprimido Símbolo para compressor integrado M Válvula de seguranç a Tubulação de Indicador de distribuição pressão Compressor e resfriador integrados SWP Válvula de isolamento 10bar Reservatóri o de ar Válvula de dreno Dreno de condensad o
  • 110.
    Unidade de arcomprimido
  • 111.
  • 112.
    Resumo Introdução; Características; Exemplos de aplicação; Conceitode pressão; Umidade do ar; Produção do ar comprimido: • Bombas; • Resfriador; • Secador; • Reservatório; • Drenos; • Filtros; • Lubrificador; • Lubrefil.
  • 113.
