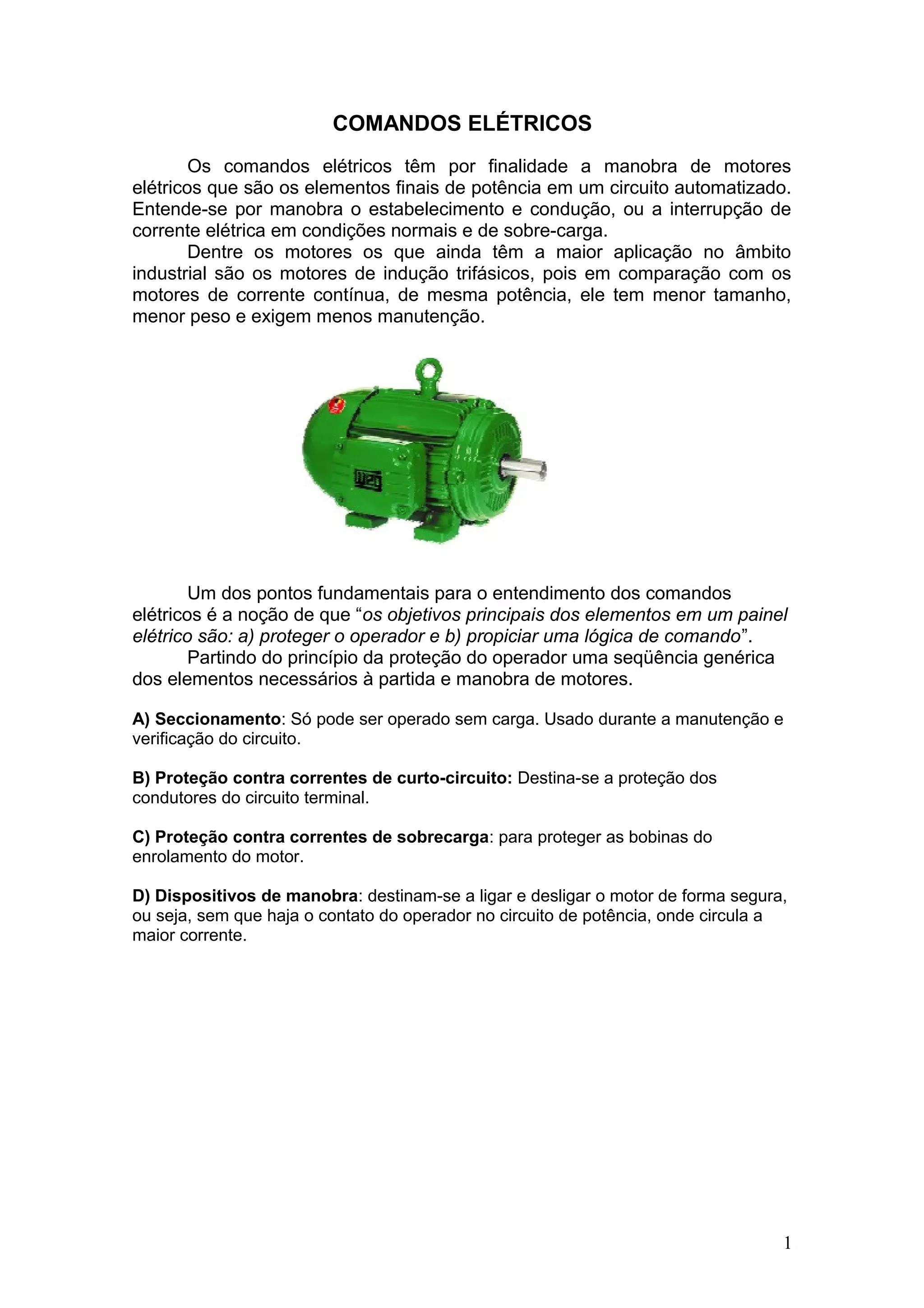

COMANDOS ELÉTRICOS
Os comandos elétricos têm por finalidade a manobra de motores
elétricos que são os elementos finais de potência em um circuito automatizado.
Entende-se por manobra o estabelecimento e condução, ou a interrupção de
corrente elétrica em condições normais e de sobre-carga.
Dentre os motores os que ainda têm a maior aplicação no âmbito
industrial são os motores de indução trifásicos, pois em comparação com os
motores de corrente contínua, de mesma potência, ele tem menor tamanho,
menor peso e exigem menos manutenção.

Um dos pontos fundamentais para o entendimento dos comandos
elétricos é a noção de que “os objetivos principais dos elementos em um painel
elétrico são: a) proteger o operador e b) propiciar uma lógica de comando”.
Partindo do princípio da proteção do operador uma seqüência genérica
dos elementos necessários à partida e manobra de motores.
A) Seccionamento: Só pode ser operado sem carga. Usado durante a manutenção e
verificação do circuito.
B) Proteção contra correntes de curto-circuito: Destina-se a proteção dos
condutores do circuito terminal.
C) Proteção contra correntes de sobrecarga: para proteger as bobinas do
enrolamento do motor.
D) Dispositivos de manobra: destinam-se a ligar e desligar o motor de forma segura,
ou seja, sem que haja o contato do operador no circuito de potência, onde circula a
maior corrente.

1

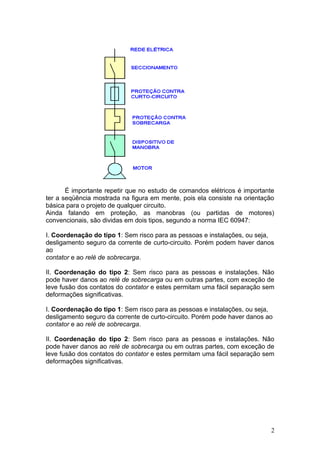

É importante repetir que no estudo de comandos elétricos é importante
ter a seqüência mostrada na figura em mente, pois ela consiste na orientação
básica para o projeto de qualquer circuito.
Ainda falando em proteção, as manobras (ou partidas de motores)
convencionais, são dividas em dois tipos, segundo a norma IEC 60947:
I. Coordenação do tipo 1: Sem risco para as pessoas e instalações, ou seja,
desligamento seguro da corrente de curto-circuito. Porém podem haver danos
ao
contator e ao relé de sobrecarga.
II. Coordenação do tipo 2: Sem risco para as pessoas e instalações. Não
pode haver danos ao relé de sobrecarga ou em outras partes, com exceção de
leve fusão dos contatos do contator e estes permitam uma fácil separação sem
deformações significativas.
I. Coordenação do tipo 1: Sem risco para as pessoas e instalações, ou seja,
desligamento seguro da corrente de curto-circuito. Porém pode haver danos ao
contator e ao relé de sobrecarga.
II. Coordenação do tipo 2: Sem risco para as pessoas e instalações. Não
pode haver danos ao relé de sobrecarga ou em outras partes, com exceção de
leve fusão dos contatos do contator e estes permitam uma fácil separação sem
deformações significativas.

2
MOTORES

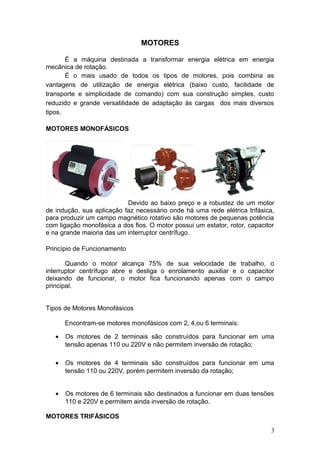

É a máquina destinada a transformar energia elétrica em energia
mecânica de rotação.
É o mais usado de todos os tipos de motores, pois combina as
vantagens de utilização de energia elétrica (baixo custo, facilidade de
transporte e simplicidade de comando) com sua construção simples, custo
reduzido e grande versatilidade de adaptação às cargas dos mais diversos
tipos.
MOTORES MONOFÁSICOS

Devido ao baixo preço e a robustez de um motor
de indução, sua aplicação faz necessário onde há uma rede elétrica trifásica,
para produzir um campo magnético rotativo são motores de pequenas potência
com ligação monofásica a dos fios. O motor possui um estator, rotor, capacitor
e na grande maioria das um interruptor centrífugo.
Princípio de Funcionamento
Quando o motor alcança 75% de sua velocidade de trabalho, o
interruptor centrífugo abre e desliga o enrolamento auxiliar e o capacitor
deixando de funcionar, o motor fica funcionando apenas com o campo
principal.
Tipos de Motores Monofásicos
Encontram-se motores monofásicos com 2, 4,ou 6 terminais:
•

Os motores de 2 terminais são construídos para funcionar em uma
tensão apenas 110 ou 220V e não permitem inversão de rotação;

•

Os motores de 4 terminais são construídos para funcionar em uma
tensão 110 ou 220V, porém permitem inversão da rotação;

•

Os motores de 6 terminais são destinados a funcionar em duas tensões
110 e 220V e permitem ainda inversão de rotação.

MOTORES TRIFÁSICOS
3

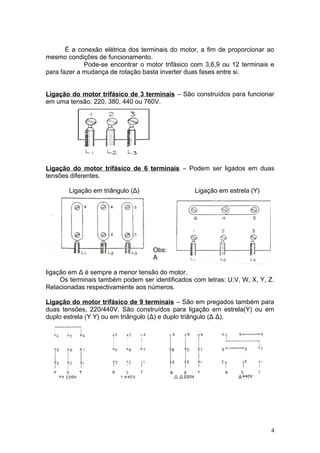

É a conexão elétrica dos terminais do motor, a fim de proporcionar ao
mesmo condições de funcionamento.
Pode-se encontrar o motor trifásico com 3,6,9 ou 12 terminais e
para fazer a mudança de rotação basta inverter duas fases entre si.
Ligação do motor trifásico de 3 terminais – São construídos para funcionar
em uma tensão, 220, 380, 440 ou 760V.

Ligação do motor trifásico de 6 terminais – Podem ser ligados em duas
tensões diferentes.
Ligação em triângulo (Δ)

Ligação em estrela (Υ)

Obs:
A
ligação em Δ é sempre a menor tensão do motor.
Os terminais também podem ser identificados com letras: U,V, W, X, Y, Z.
Relacionadas respectivamente aos números.
Ligação do motor trifásico de 9 terminais – São em pregados também para
duas tensões, 220/440V. São construídos para ligação em estrela(Υ) ou em
duplo estrela (Υ Υ) ou em triângulo (Δ) e duplo triângulo (Δ Δ).

4

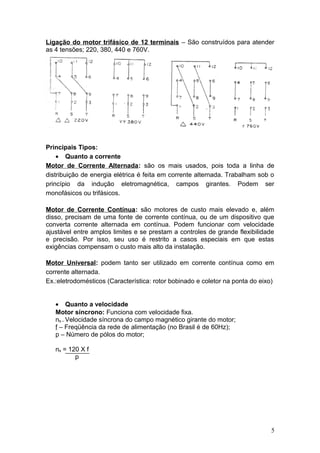

Ligação do motor trifásico de 12 terminais – São construídos para atender
as 4 tensões; 220, 380, 440 e 760V.

Principais Tipos:
• Quanto a corrente
Motor de Corrente Alternada: são os mais usados, pois toda a linha de
distribuição de energia elétrica é feita em corrente alternada. Trabalham sob o
princípio da indução eletromagnética, campos girantes. Podem ser
monofásicos ou trifásicos.
Motor de Corrente Contínua: são motores de custo mais elevado e, além
disso, precisam de uma fonte de corrente contínua, ou de um dispositivo que
converta corrente alternada em contínua. Podem funcionar com velocidade
ajustável entre amplos limites e se prestam a controles de grande flexibilidade
e precisão. Por isso, seu uso é restrito a casos especiais em que estas
exigências compensam o custo mais alto da instalação.
Motor Universal: podem tanto ser utilizado em corrente contínua como em
corrente alternada.
Ex.:eletrodomésticos (Característica: rotor bobinado e coletor na ponta do eixo)
• Quanto a velocidade
Motor síncrono: Funciona com velocidade fixa.
ns – Velocidade síncrona do campo magnético girante do motor;
f – Freqüência da rede de alimentação (no Brasil é de 60Hz);
p – Número de pólos do motor;
ns = 120 X f
p

5

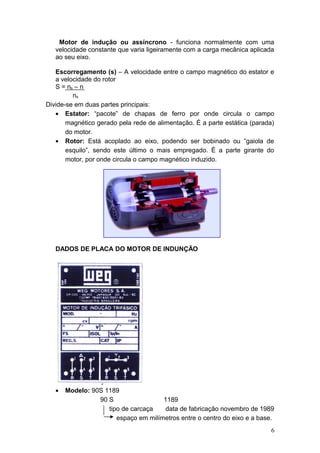

Motor de indução ou assíncrono - funciona normalmente com uma
velocidade constante que varia ligeiramente com a carga mecânica aplicada
ao seu eixo.
Escorregamento (s) – A velocidade entre o campo magnético do estator e
a velocidade do rotor
S = ns – n
ns
Divide-se em duas partes principais:
• Estator: “pacote” de chapas de ferro por onde circula o campo
magnético gerado pela rede de alimentação. É a parte estática (parada)
do motor.
• Rotor: Está acoplado ao eixo, podendo ser bobinado ou “gaiola de
esquilo”, sendo este último o mais empregado. É a parte girante do
motor, por onde circula o campo magnético induzido.

DADOS DE PLACA DO MOTOR DE INDUNÇÃO

•

Modelo: 90S 1189
90 S
1189
tipo de carcaça
data de fabricação novembro de 1989
espaço em milímetros entre o centro do eixo e a base.
6
•

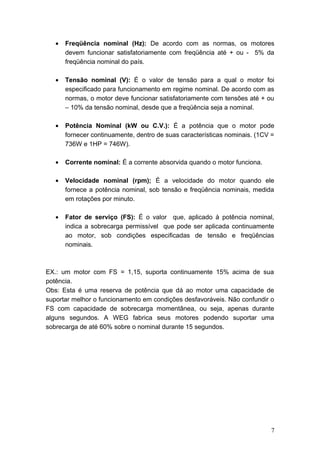

Freqüência nominal (Hz): De acordo com as normas, os motores
devem funcionar satisfatoriamente com freqüência até + ou - 5% da
freqüência nominal do país.

•

Tensão nominal (V): É o valor de tensão para a qual o motor foi
especificado para funcionamento em regime nominal. De acordo com as
normas, o motor deve funcionar satisfatoriamente com tensões até + ou
– 10% da tensão nominal, desde que a freqüência seja a nominal.

•

Potência Nominal (kW ou C.V.): É a potência que o motor pode
fornecer continuamente, dentro de suas características nominais. (1CV =
736W e 1HP = 746W).

•

Corrente nominal: É a corrente absorvida quando o motor funciona.

•

Velocidade nominal (rpm); É a velocidade do motor quando ele
fornece a potência nominal, sob tensão e freqüência nominais, medida
em rotações por minuto.

•

Fator de serviço (FS): É o valor que, aplicado à potência nominal,
indica a sobrecarga permissível que pode ser aplicada continuamente
ao motor, sob condições especificadas de tensão e freqüências
nominais.

EX.: um motor com FS = 1,15, suporta continuamente 15% acima de sua
potência.
Obs: Esta é uma reserva de potência que dá ao motor uma capacidade de
suportar melhor o funcionamento em condições desfavoráveis. Não confundir o
FS com capacidade de sobrecarga momentânea, ou seja, apenas durante
alguns segundos. A WEG fabrica seus motores podendo suportar uma
sobrecarga de até 60% sobre o nominal durante 15 segundos.

7
• Classe de isolamento (ISOL)
Define o limite máximo de temperatura que o enrolamento do motor pode
suportar continuamente, sem que haja redução de sua vida útil. Conforme
ABNT (Associação Brasileira de Normas Técnicas), as principais classes de
isolamento e suas temperaturas limites são:
Classe de isolamento
Y
A
E
B
F
H
C
•

Temperatura limite
900 C
1050 C
1200 C
1300 C
1550 C
1800 C
4000 C

Regime de serviço (REG.S.): Também chamado de regime de
funcionamento, indica a forma de utilização do motor no acionamento da
carga. É o grau de regularidade da carga a que o motor é submetido. Os
motores normais são projetados para regime contínuo, isto é,
funcionamento com cargas constantes, iguais à potência do motor.
Regime de Serviço

S1

Regime Contínuo

S2

Regime de Tempo Limitado

S3

Regime Intermitente Periódico

S4
S5
S6
S7
S8

Regime Intermitente Periódico com
partidas
Regime Intermitente Periódico com
Frenagens Elétricas
Regime de Funcionamento Contínuo
com Carga Intermitente
Regime de Funcionamento Contínuo
com Frenagens Elétricas
Regime de Funcionamento Contínuo
com Mudança Periódica na Relação
Carga/Velocidade de Rotação

Funcionamento com carga constante
atingindo seu equilíbrio térmico
Funcionamento com carga constante não
atingindo seu equilíbrio térmico
Seqüência de ciclos idênticos a carga
constante-repouso
Seqüência de ciclos idênticos, partidacarga constante-repouso
Seqüência de ciclos e regimes idênticos
com partida e carga constante
Seqüência de ciclos e regimes idênticos
com carga constante , funcionamento a
vazio, não existindo período de repouso
Seqüência de ciclos e regimes idênticos
com partida e carga constante
xxxx

8
•

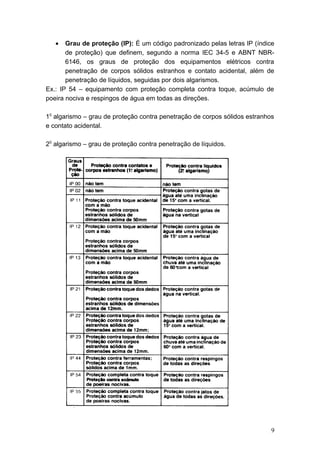

Grau de proteção (IP): É um código padronizado pelas letras IP (índice
de proteção) que definem, segundo a norma IEC 34-5 e ABNT NBR6146, os graus de proteção dos equipamentos elétricos contra
penetração de corpos sólidos estranhos e contato acidental, além de
penetração de líquidos, seguidas por dois algarismos.
Ex.: IP 54 – equipamento com proteção completa contra toque, acúmulo de
poeira nociva e respingos de água em todas as direções.
10 algarismo – grau de proteção contra penetração de corpos sólidos estranhos
e contato acidental.
20 algarismo – grau de proteção contra penetração de líquidos.

9
•

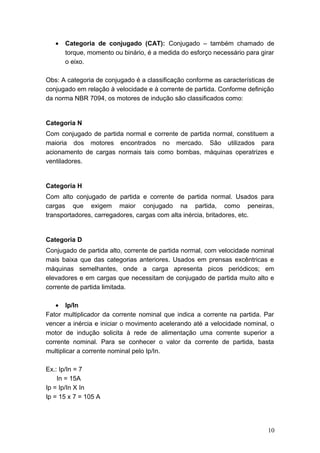

Categoria de conjugado (CAT): Conjugado – também chamado de
torque, momento ou binário, é a medida do esforço necessário para girar
o eixo.

Obs: A categoria de conjugado é a classificação conforme as características de
conjugado em relação à velocidade e à corrente de partida. Conforme definição
da norma NBR 7094, os motores de indução são classificados como:

Categoria N
Com conjugado de partida normal e corrente de partida normal, constituem a
maioria dos motores encontrados no mercado. São utilizados para
acionamento de cargas normais tais como bombas, máquinas operatrizes e
ventiladores.

Categoria H
Com alto conjugado de partida e corrente de partida normal. Usados para
cargas que exigem maior conjugado na partida, como peneiras,
transportadores, carregadores, cargas com alta inércia, britadores, etc.

Categoria D
Conjugado de partida alto, corrente de partida normal, com velocidade nominal
mais baixa que das categorias anteriores. Usados em prensas excêntricas e
máquinas semelhantes, onde a carga apresenta picos periódicos; em
elevadores e em cargas que necessitam de conjugado de partida muito alto e
corrente de partida limitada.
• Ip/In
Fator multiplicador da corrente nominal que indica a corrente na partida. Par
vencer a inércia e iniciar o movimento acelerando até a velocidade nominal, o
motor de indução solicita à rede de alimentação uma corrente superior a
corrente nominal. Para se conhecer o valor da corrente de partida, basta
multiplicar a corrente nominal pelo Ip/In.
Ex.: Ip/In = 7
In = 15A
Ip = Ip/In X In
Ip = 15 x 7 = 105 A

10
DISJUNTOR-MOTOR
É um equipamento destinado ao comando e a proteção dos motores,
levando em consideração a corrente de partida.
Dependendo do fabricante conseguem manobrar e proteger motores
com In da ordem de 95 A, com capacidade de interrupção de até 100 kA,
podendo substituir os fusíveis.
Podem ser termomagnéticos ou apenas magnéticos. Podem ter
atuação por botão de comando ou por botão rotativo.
Assegura total proteção ao circuito elétrico e ao motor através de
seus disparadores térmicos (ajustável para proteção contra sobrecargas e
dotado de mecanismos diferencial com sensibilidade a faltas de fase) e
magnético (calibrado em 12 vezes a In para proteção contra curtoscircuitos).

É possível ser associado a blocos aditivos* de vários tipos. Os
contatos NA ou NF aditivos montados lateralmente à esquerda são
chamados “acionados”. Os montados lateralmente à direita são chamados
“acionadores”, estes últimos disparam por mínima tensão ou por emissão
de tensão.
Pode ter montagem em cofre, e pode ser comando na porta do
painel. Pode trabalhar associado diretamente a contatores e a relés de
sobrecarga. Podem ser fixados em trilho de 35mm ou através de
parafusos. Os parafusos de ligação elétrica são normalmente do tipo
imperdível. Podem ser travados quanto ao ligamento através de cadeado.
Podem ser acionados por botão de soco com chave.

11
12

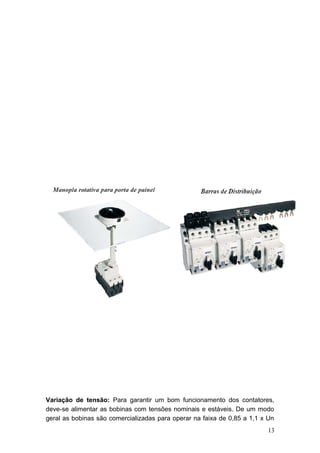

Variação de tensão: Para garantir um bom funcionamento dos contatores,
deve-se alimentar as bobinas com tensões nominais e estáveis. De um modo
geral as bobinas são comercializadas para operar na faixa de 0,85 a 1,1 x Un
13
(tensão nominal), porém para valores precisos deve-se consultar o catálogo do
fabricante.
Tensão de comando (Ub): É a tensão a ser aplicada nos terminais das
bobinas dos contatores.
Posição de montagem: Os contatores normalmente devem ser montados
sobre parede vertical. No entanto admitem-se inclinações que variam de
acordo com o tipo do contator e sua fabricação.

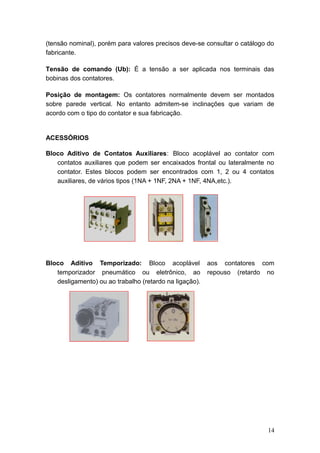

ACESSÓRIOS
Bloco Aditivo de Contatos Auxiliares: Bloco acoplável ao contator com
contatos auxiliares que podem ser encaixados frontal ou lateralmente no
contator. Estes blocos podem ser encontrados com 1, 2 ou 4 contatos
auxiliares, de vários tipos (1NA + 1NF, 2NA + 1NF, 4NA,etc.).

Bloco Aditivo Temporizado: Bloco acoplável
temporizador pneumático ou eletrônico, ao
desligamento) ou ao trabalho (retardo na ligação).

aos contatores com
repouso (retardo no

14

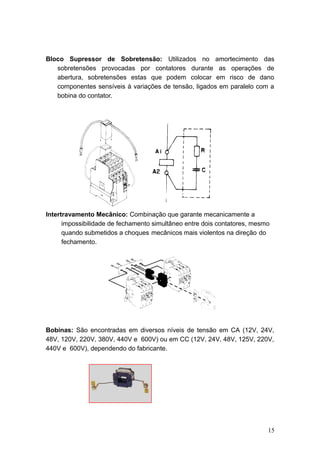

Bloco Supressor de Sobretensão: Utilizados no amortecimento das
sobretensões provocadas por contatores durante as operações de
abertura, sobretensões estas que podem colocar em risco de dano
componentes sensíveis à variações de tensão, ligados em paralelo com a
bobina do contator.

Intertravamento Mecânico: Combinação que garante mecanicamente a
impossibilidade de fechamento simultâneo entre dois contatores, mesmo
quando submetidos a choques mecânicos mais violentos na direção do
fechamento.

Bobinas: São encontradas em diversos níveis de tensão em CA (12V, 24V,
48V, 120V, 220V, 380V, 440V e 600V) ou em CC (12V, 24V, 48V, 125V, 220V,
440V e 600V), dependendo do fabricante.

15

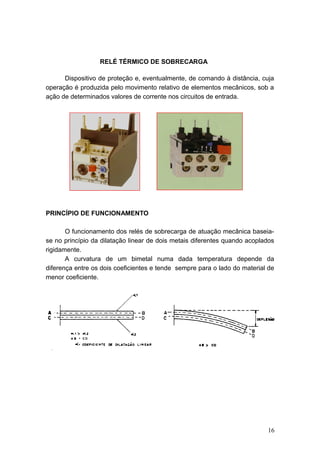

RELÉ TÉRMICO DE SOBRECARGA
Dispositivo de proteção e, eventualmente, de comando à distância, cuja
operação é produzida pelo movimento relativo de elementos mecânicos, sob a
ação de determinados valores de corrente nos circuitos de entrada.

PRINCÍPIO DE FUNCIONAMENTO
O funcionamento dos relés de sobrecarga de atuação mecânica baseiase no princípio da dilatação linear de dois metais diferentes quando acoplados
rigidamente.
A curvatura de um bimetal numa dada temperatura depende da
diferença entre os dois coeficientes e tende sempre para o lado do material de
menor coeficiente.

16

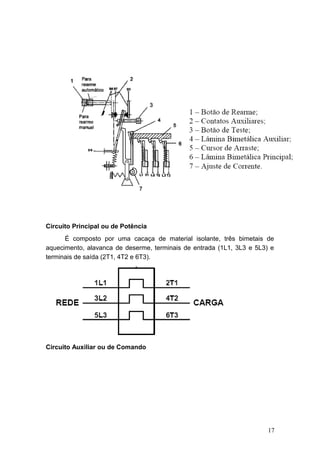

Circuito Principal ou de Potência
É composto por uma cacaça de material isolante, três bimetais de
aquecimento, alavanca de deserme, terminais de entrada (1L1, 3L3 e 5L3) e
terminais de saída (2T1, 4T2 e 6T3).

Circuito Auxiliar ou de Comando

17

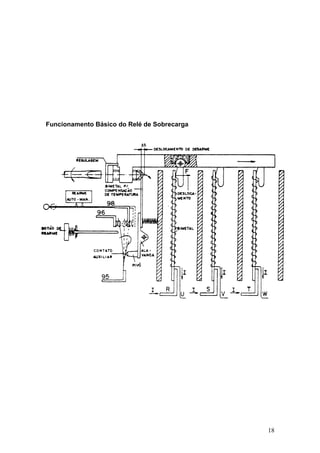

Funcionamento Básico do Relé de Sobrecarga

18
19

Mais conteúdo relacionado

Mais procurados

Acionamentos eletricos 2008 neemias
Acionamentos eletricos 2008 neemiasAcionamentos eletricos 2008 neemias
Acionamentos eletricos 2008 neemias
andydurdem

Apostila tecnologia-de-climatizacao-senai
Apostila tecnologia-de-climatizacao-senaiApostila tecnologia-de-climatizacao-senai
Apostila tecnologia-de-climatizacao-senai
andydurdem

Mce2a
Mce2aMce2a
Dispositivos usados em comandos elétricos
Dispositivos usados em  comandos elétricosDispositivos usados em  comandos elétricos
Dispositivos usados em comandos elétricos
Mauricio Camargo

Contatores e relés
Contatores e relésContatores e relés
Contatores e relés
Antonio Carlos Pedrassi

Apostila comandos-eletricos-circuitos-e-diagramas-eletricos
Apostila comandos-eletricos-circuitos-e-diagramas-eletricosApostila comandos-eletricos-circuitos-e-diagramas-eletricos
Apostila comandos-eletricos-circuitos-e-diagramas-eletricos
Valter Alves

Apostila comandos eletricos
Apostila comandos eletricosApostila comandos eletricos
Apostila comandos eletricos
Vinicius Garcia Ribeiro

Tudo sobre relés
Tudo sobre relésTudo sobre relés
Tudo sobre relés
Gustavo de Andrade Coelho

Livro de comando eletricos-antonio inacio ferraz, eletronica-agropecuária-col...
Livro de comando eletricos-antonio inacio ferraz, eletronica-agropecuária-col...Livro de comando eletricos-antonio inacio ferraz, eletronica-agropecuária-col...
Livro de comando eletricos-antonio inacio ferraz, eletronica-agropecuária-col...
ANTONIO INACIO FERRAZ

Apostila comandos eletricos1
Apostila comandos eletricos1Apostila comandos eletricos1
Apostila comandos eletricos1
Keila Guedes

Estrela triângulo
Estrela triânguloEstrela triângulo
Estrela triângulo
Valdineilao Lao

Redes e Subestação de Energia Iª PARTE
Redes e Subestação de Energia Iª PARTERedes e Subestação de Energia Iª PARTE
Redes e Subestação de Energia Iª PARTE
Adão manuel Gonga

Apostila%20 comandos%20eletricos
Apostila%20 comandos%20eletricosApostila%20 comandos%20eletricos
Apostila%20 comandos%20eletricos
Marcos Kakka


Mais procurados (13)

Acionamentos eletricos 2008 neemias
Acionamentos eletricos 2008 neemiasAcionamentos eletricos 2008 neemias
Acionamentos eletricos 2008 neemias

Apostila tecnologia-de-climatizacao-senai
Apostila tecnologia-de-climatizacao-senaiApostila tecnologia-de-climatizacao-senai
Apostila tecnologia-de-climatizacao-senai

Mce2a
Mce2aMce2a
Mce2a

Dispositivos usados em comandos elétricos
Dispositivos usados em  comandos elétricosDispositivos usados em  comandos elétricos
Dispositivos usados em comandos elétricos

Contatores e relés
Contatores e relésContatores e relés
Contatores e relés

Apostila comandos-eletricos-circuitos-e-diagramas-eletricos
Apostila comandos-eletricos-circuitos-e-diagramas-eletricosApostila comandos-eletricos-circuitos-e-diagramas-eletricos
Apostila comandos-eletricos-circuitos-e-diagramas-eletricos

Apostila comandos eletricos
Apostila comandos eletricosApostila comandos eletricos
Apostila comandos eletricos

Tudo sobre relés
Tudo sobre relésTudo sobre relés
Tudo sobre relés

Livro de comando eletricos-antonio inacio ferraz, eletronica-agropecuária-col...
Livro de comando eletricos-antonio inacio ferraz, eletronica-agropecuária-col...Livro de comando eletricos-antonio inacio ferraz, eletronica-agropecuária-col...
Livro de comando eletricos-antonio inacio ferraz, eletronica-agropecuária-col...

Apostila comandos eletricos1
Apostila comandos eletricos1Apostila comandos eletricos1
Apostila comandos eletricos1

Estrela triângulo
Estrela triânguloEstrela triângulo
Estrela triângulo

Redes e Subestação de Energia Iª PARTE
Redes e Subestação de Energia Iª PARTERedes e Subestação de Energia Iª PARTE
Redes e Subestação de Energia Iª PARTE

Apostila%20 comandos%20eletricos
Apostila%20 comandos%20eletricosApostila%20 comandos%20eletricos
Apostila%20 comandos%20eletricos


Destaque

Comandos eletricos
Comandos eletricosComandos eletricos
Comandos elétricos
Comandos elétricosComandos elétricos
Comandos elétricos
Edson Alves Alves

Apostila comandos eletricos
Apostila comandos eletricosApostila comandos eletricos
Apostila comandos eletricos
Edson Lopes

130936645 apostila-nr10-sep
130936645 apostila-nr10-sep130936645 apostila-nr10-sep
130936645 apostila-nr10-sep
Diego Sampaio

Pdf slides das aulas dispositivos utilizados em comandos elétricos
Pdf slides das aulas dispositivos utilizados em comandos elétricosPdf slides das aulas dispositivos utilizados em comandos elétricos
Pdf slides das aulas dispositivos utilizados em comandos elétricos
Jadson Caetano

CREDER, Helio. Instalações Elétricas 15ª Ed.
CREDER, Helio. Instalações Elétricas 15ª Ed.CREDER, Helio. Instalações Elétricas 15ª Ed.
CREDER, Helio. Instalações Elétricas 15ª Ed.
Taiane Alves

Relacão água e cimento materiais de construção
Relacão água e cimento   materiais de construçãoRelacão água e cimento   materiais de construção
Relacão água e cimento materiais de construção
Andre Amaral

Apostila Comandos Elétricos - Prática CEFET
Apostila Comandos Elétricos - Prática CEFETApostila Comandos Elétricos - Prática CEFET
Apostila Comandos Elétricos - Prática CEFET
Fermi Xalegre

Apostila de automação com clp em linguagem ladder
Apostila de automação com clp em linguagem ladderApostila de automação com clp em linguagem ladder
Apostila de automação com clp em linguagem ladder
marv2


Destaque (9)

Comandos eletricos
Comandos eletricosComandos eletricos
Comandos eletricos

Comandos elétricos
Comandos elétricosComandos elétricos
Comandos elétricos

Apostila comandos eletricos
Apostila comandos eletricosApostila comandos eletricos
Apostila comandos eletricos

130936645 apostila-nr10-sep
130936645 apostila-nr10-sep130936645 apostila-nr10-sep
130936645 apostila-nr10-sep

Pdf slides das aulas dispositivos utilizados em comandos elétricos
Pdf slides das aulas dispositivos utilizados em comandos elétricosPdf slides das aulas dispositivos utilizados em comandos elétricos
Pdf slides das aulas dispositivos utilizados em comandos elétricos

CREDER, Helio. Instalações Elétricas 15ª Ed.
CREDER, Helio. Instalações Elétricas 15ª Ed.CREDER, Helio. Instalações Elétricas 15ª Ed.
CREDER, Helio. Instalações Elétricas 15ª Ed.

Relacão água e cimento materiais de construção
Relacão água e cimento   materiais de construçãoRelacão água e cimento   materiais de construção
Relacão água e cimento materiais de construção

Apostila Comandos Elétricos - Prática CEFET
Apostila Comandos Elétricos - Prática CEFETApostila Comandos Elétricos - Prática CEFET
Apostila Comandos Elétricos - Prática CEFET

Apostila de automação com clp em linguagem ladder
Apostila de automação com clp em linguagem ladderApostila de automação com clp em linguagem ladder
Apostila de automação com clp em linguagem ladder


Semelhante a Comandos elétricos

Apostila acionamentos eletricos 2008_neemias
Apostila acionamentos eletricos 2008_neemiasApostila acionamentos eletricos 2008_neemias
Apostila acionamentos eletricos 2008_neemias
Samuel de Alencastro

Guia do eletricista
Guia do eletricistaGuia do eletricista
Guia do eletricista
Milton Menezes

Manualdoeletricista 120321090924-phpapp02
Manualdoeletricista 120321090924-phpapp02Manualdoeletricista 120321090924-phpapp02
Manualdoeletricista 120321090924-phpapp02
Miguel Eletricista

Siemens guia do eletricista (192)
Siemens   guia do eletricista (192)Siemens   guia do eletricista (192)
Siemens guia do eletricista (192)
Marcellus Figueiredo

Motor
MotorMotor
Apostila acionamentos eletricos 2008_neemias
Apostila acionamentos eletricos 2008_neemiasApostila acionamentos eletricos 2008_neemias
Apostila acionamentos eletricos 2008_neemias
Lincoln Ribeiro

Apostila acionamentos eletricos
Apostila acionamentos eletricosApostila acionamentos eletricos
Apostila acionamentos eletricos
Paulo Martins

Apostila acionamentos eletricos 2008_neemias
Apostila acionamentos eletricos 2008_neemiasApostila acionamentos eletricos 2008_neemias
Apostila acionamentos eletricos 2008_neemias
Paulo Ricardo

Apostila acionamentos eletricos 2008_neemias
Apostila acionamentos eletricos 2008_neemiasApostila acionamentos eletricos 2008_neemias
Apostila acionamentos eletricos 2008_neemias
Helânia Rodrigues

Apostila acionamentos eletricos 2008_neemias
Apostila acionamentos eletricos 2008_neemiasApostila acionamentos eletricos 2008_neemias
Apostila acionamentos eletricos 2008_neemias
Fabio Kravetz

APOSTILA_DE_ACIONAMENTOS_ELETRICOS.pdf
APOSTILA_DE_ACIONAMENTOS_ELETRICOS.pdfAPOSTILA_DE_ACIONAMENTOS_ELETRICOS.pdf
APOSTILA_DE_ACIONAMENTOS_ELETRICOS.pdf
ssuser823aef

Acionamentos eletricos 2008 neemias
Acionamentos eletricos 2008 neemiasAcionamentos eletricos 2008 neemias
Acionamentos eletricos 2008 neemias
andydurdem

Apostila acionamentos eletricos 2016
Apostila acionamentos eletricos 2016Apostila acionamentos eletricos 2016
Apostila acionamentos eletricos 2016
reginaseliai

Apostila acionamentos eletricos 2008_neemias
Apostila acionamentos eletricos 2008_neemiasApostila acionamentos eletricos 2008_neemias
Apostila acionamentos eletricos 2008_neemias
Leonam Cordeiro

Apostila acionamentos eletricos 2008_neemias
Apostila acionamentos eletricos 2008_neemiasApostila acionamentos eletricos 2008_neemias
Apostila acionamentos eletricos 2008_neemias
Felipe Savieto Acorsi

Instalação de Motores Elétricos.pptx
Instalação de Motores Elétricos.pptxInstalação de Motores Elétricos.pptx
Instalação de Motores Elétricos.pptx
VicenteOsmil

Aspectos Técnicos da Instalação de Motores Elétricos.pptx
Aspectos Técnicos da Instalação de Motores Elétricos.pptxAspectos Técnicos da Instalação de Motores Elétricos.pptx
Aspectos Técnicos da Instalação de Motores Elétricos.pptx
VladimirSilva37

Maquinas eletricas
Maquinas eletricasMaquinas eletricas
Maquinas eletricas
Francisco Costa

Motores de Indução 2023.pptx
Motores de Indução 2023.pptxMotores de Indução 2023.pptx
Motores de Indução 2023.pptx
joelson37

Manual do eletricista
Manual do eletricistaManual do eletricista
Manual do eletricista
gabrielhr


Semelhante a Comandos elétricos (20)

Apostila acionamentos eletricos 2008_neemias
Apostila acionamentos eletricos 2008_neemiasApostila acionamentos eletricos 2008_neemias
Apostila acionamentos eletricos 2008_neemias

Guia do eletricista
Guia do eletricistaGuia do eletricista
Guia do eletricista

Manualdoeletricista 120321090924-phpapp02
Manualdoeletricista 120321090924-phpapp02Manualdoeletricista 120321090924-phpapp02
Manualdoeletricista 120321090924-phpapp02

Siemens guia do eletricista (192)
Siemens   guia do eletricista (192)Siemens   guia do eletricista (192)
Siemens guia do eletricista (192)

Motor
MotorMotor
Motor

Apostila acionamentos eletricos 2008_neemias
Apostila acionamentos eletricos 2008_neemiasApostila acionamentos eletricos 2008_neemias
Apostila acionamentos eletricos 2008_neemias

Apostila acionamentos eletricos
Apostila acionamentos eletricosApostila acionamentos eletricos
Apostila acionamentos eletricos

Apostila acionamentos eletricos 2008_neemias
Apostila acionamentos eletricos 2008_neemiasApostila acionamentos eletricos 2008_neemias
Apostila acionamentos eletricos 2008_neemias

Apostila acionamentos eletricos 2008_neemias
Apostila acionamentos eletricos 2008_neemiasApostila acionamentos eletricos 2008_neemias
Apostila acionamentos eletricos 2008_neemias

Apostila acionamentos eletricos 2008_neemias
Apostila acionamentos eletricos 2008_neemiasApostila acionamentos eletricos 2008_neemias
Apostila acionamentos eletricos 2008_neemias

APOSTILA_DE_ACIONAMENTOS_ELETRICOS.pdf
APOSTILA_DE_ACIONAMENTOS_ELETRICOS.pdfAPOSTILA_DE_ACIONAMENTOS_ELETRICOS.pdf
APOSTILA_DE_ACIONAMENTOS_ELETRICOS.pdf

Acionamentos eletricos 2008 neemias
Acionamentos eletricos 2008 neemiasAcionamentos eletricos 2008 neemias
Acionamentos eletricos 2008 neemias

Apostila acionamentos eletricos 2016
Apostila acionamentos eletricos 2016Apostila acionamentos eletricos 2016
Apostila acionamentos eletricos 2016

Apostila acionamentos eletricos 2008_neemias
Apostila acionamentos eletricos 2008_neemiasApostila acionamentos eletricos 2008_neemias
Apostila acionamentos eletricos 2008_neemias

Apostila acionamentos eletricos 2008_neemias
Apostila acionamentos eletricos 2008_neemiasApostila acionamentos eletricos 2008_neemias
Apostila acionamentos eletricos 2008_neemias

Instalação de Motores Elétricos.pptx
Instalação de Motores Elétricos.pptxInstalação de Motores Elétricos.pptx
Instalação de Motores Elétricos.pptx

Aspectos Técnicos da Instalação de Motores Elétricos.pptx
Aspectos Técnicos da Instalação de Motores Elétricos.pptxAspectos Técnicos da Instalação de Motores Elétricos.pptx
Aspectos Técnicos da Instalação de Motores Elétricos.pptx

Maquinas eletricas
Maquinas eletricasMaquinas eletricas
Maquinas eletricas

Motores de Indução 2023.pptx
Motores de Indução 2023.pptxMotores de Indução 2023.pptx
Motores de Indução 2023.pptx

Manual do eletricista
Manual do eletricistaManual do eletricista
Manual do eletricista


Mais de Anderson Silva

Básico de eletricidade - Ficha 01 - Professor Anderson Silva
Básico de eletricidade - Ficha 01 - Professor Anderson SilvaBásico de eletricidade - Ficha 01 - Professor Anderson Silva
Básico de eletricidade - Ficha 01 - Professor Anderson Silva
Anderson Silva

1 matéria
1 matéria1 matéria
1 matéria
Anderson Silva

Manual do aterramento (elétrico)
Manual do aterramento (elétrico)Manual do aterramento (elétrico)
Manual do aterramento (elétrico)
Anderson Silva

Interruptor diferencial residual
Interruptor diferencial residualInterruptor diferencial residual
Interruptor diferencial residual
Anderson Silva

Fique por dentro da elétrica
Fique por dentro da elétricaFique por dentro da elétrica
Fique por dentro da elétrica
Anderson Silva

Dimensionamento de condutores
Dimensionamento de condutoresDimensionamento de condutores
Dimensionamento de condutores
Anderson Silva

Curso de comandos elétricos
Curso de comandos elétricosCurso de comandos elétricos
Curso de comandos elétricos
Anderson Silva

Comandos industrial 4
Comandos industrial 4Comandos industrial 4
Comandos industrial 4
Anderson Silva

Comandos industrial 2
Comandos industrial 2Comandos industrial 2
Comandos industrial 2
Anderson Silva

Comandos industrial 1
Comandos industrial 1Comandos industrial 1
Comandos industrial 1
Anderson Silva

Apostila predial 2
Apostila predial 2Apostila predial 2
Apostila predial 2
Anderson Silva

Apostila predial 1
Apostila predial 1Apostila predial 1
Apostila predial 1
Anderson Silva

A ameaça de harmônicos e suas solucoes
A ameaça de harmônicos e suas solucoesA ameaça de harmônicos e suas solucoes
A ameaça de harmônicos e suas solucoes
Anderson Silva


Mais de Anderson Silva (13)

Básico de eletricidade - Ficha 01 - Professor Anderson Silva
Básico de eletricidade - Ficha 01 - Professor Anderson SilvaBásico de eletricidade - Ficha 01 - Professor Anderson Silva
Básico de eletricidade - Ficha 01 - Professor Anderson Silva

1 matéria
1 matéria1 matéria
1 matéria

Manual do aterramento (elétrico)
Manual do aterramento (elétrico)Manual do aterramento (elétrico)
Manual do aterramento (elétrico)

Interruptor diferencial residual
Interruptor diferencial residualInterruptor diferencial residual
Interruptor diferencial residual

Fique por dentro da elétrica
Fique por dentro da elétricaFique por dentro da elétrica
Fique por dentro da elétrica

Dimensionamento de condutores
Dimensionamento de condutoresDimensionamento de condutores
Dimensionamento de condutores

Curso de comandos elétricos
Curso de comandos elétricosCurso de comandos elétricos
Curso de comandos elétricos

Comandos industrial 4
Comandos industrial 4Comandos industrial 4
Comandos industrial 4

Comandos industrial 2
Comandos industrial 2Comandos industrial 2
Comandos industrial 2

Comandos industrial 1
Comandos industrial 1Comandos industrial 1
Comandos industrial 1

Apostila predial 2
Apostila predial 2Apostila predial 2
Apostila predial 2

Apostila predial 1
Apostila predial 1Apostila predial 1
Apostila predial 1

A ameaça de harmônicos e suas solucoes
A ameaça de harmônicos e suas solucoesA ameaça de harmônicos e suas solucoes
A ameaça de harmônicos e suas solucoes


Último

Pequena apostila de contabilidade tributária.pdf
Pequena apostila de contabilidade tributária.pdfPequena apostila de contabilidade tributária.pdf
Pequena apostila de contabilidade tributária.pdf
MartesonCasteloBranc1

Conferência Goiás I E-commerce Inteligente: o papel crucial da maturidade dig...
Conferência Goiás I E-commerce Inteligente: o papel crucial da maturidade dig...Conferência Goiás I E-commerce Inteligente: o papel crucial da maturidade dig...
Conferência Goiás I E-commerce Inteligente: o papel crucial da maturidade dig...
E-Commerce Brasil

Conferência Goiás I Prevenção à fraude em negócios B2B e B2C: boas práticas e...
Conferência Goiás I Prevenção à fraude em negócios B2B e B2C: boas práticas e...Conferência Goiás I Prevenção à fraude em negócios B2B e B2C: boas práticas e...
Conferência Goiás I Prevenção à fraude em negócios B2B e B2C: boas práticas e...
E-Commerce Brasil

Conferência Goiás I Os impactos da digitalização do Atacarejo no Brasil.
Conferência Goiás I Os impactos da digitalização do Atacarejo no Brasil.Conferência Goiás I Os impactos da digitalização do Atacarejo no Brasil.
Conferência Goiás I Os impactos da digitalização do Atacarejo no Brasil.
E-Commerce Brasil

aula sobre metodologia 5s, excelente opc
aula sobre metodologia 5s, excelente opcaula sobre metodologia 5s, excelente opc
aula sobre metodologia 5s, excelente opc
polianasenaces

Conferência Goiás I Conteúdo que vende: Estratégias para o aumento de convers...
Conferência Goiás I Conteúdo que vende: Estratégias para o aumento de convers...Conferência Goiás I Conteúdo que vende: Estratégias para o aumento de convers...
Conferência Goiás I Conteúdo que vende: Estratégias para o aumento de convers...
E-Commerce Brasil


Último (6)

Pequena apostila de contabilidade tributária.pdf
Pequena apostila de contabilidade tributária.pdfPequena apostila de contabilidade tributária.pdf
Pequena apostila de contabilidade tributária.pdf

Conferência Goiás I E-commerce Inteligente: o papel crucial da maturidade dig...
Conferência Goiás I E-commerce Inteligente: o papel crucial da maturidade dig...Conferência Goiás I E-commerce Inteligente: o papel crucial da maturidade dig...
Conferência Goiás I E-commerce Inteligente: o papel crucial da maturidade dig...

Conferência Goiás I Prevenção à fraude em negócios B2B e B2C: boas práticas e...
Conferência Goiás I Prevenção à fraude em negócios B2B e B2C: boas práticas e...Conferência Goiás I Prevenção à fraude em negócios B2B e B2C: boas práticas e...
Conferência Goiás I Prevenção à fraude em negócios B2B e B2C: boas práticas e...

Conferência Goiás I Os impactos da digitalização do Atacarejo no Brasil.
Conferência Goiás I Os impactos da digitalização do Atacarejo no Brasil.Conferência Goiás I Os impactos da digitalização do Atacarejo no Brasil.
Conferência Goiás I Os impactos da digitalização do Atacarejo no Brasil.

aula sobre metodologia 5s, excelente opc
aula sobre metodologia 5s, excelente opcaula sobre metodologia 5s, excelente opc
aula sobre metodologia 5s, excelente opc

Conferência Goiás I Conteúdo que vende: Estratégias para o aumento de convers...
Conferência Goiás I Conteúdo que vende: Estratégias para o aumento de convers...Conferência Goiás I Conteúdo que vende: Estratégias para o aumento de convers...
Conferência Goiás I Conteúdo que vende: Estratégias para o aumento de convers...


Comandos elétricos

  • 1. COMANDOS ELÉTRICOS Os comandos elétricos têm por finalidade a manobra de motores elétricos que são os elementos finais de potência em um circuito automatizado. Entende-se por manobra o estabelecimento e condução, ou a interrupção de corrente elétrica em condições normais e de sobre-carga. Dentre os motores os que ainda têm a maior aplicação no âmbito industrial são os motores de indução trifásicos, pois em comparação com os motores de corrente contínua, de mesma potência, ele tem menor tamanho, menor peso e exigem menos manutenção. Um dos pontos fundamentais para o entendimento dos comandos elétricos é a noção de que “os objetivos principais dos elementos em um painel elétrico são: a) proteger o operador e b) propiciar uma lógica de comando”. Partindo do princípio da proteção do operador uma seqüência genérica dos elementos necessários à partida e manobra de motores. A) Seccionamento: Só pode ser operado sem carga. Usado durante a manutenção e verificação do circuito. B) Proteção contra correntes de curto-circuito: Destina-se a proteção dos condutores do circuito terminal. C) Proteção contra correntes de sobrecarga: para proteger as bobinas do enrolamento do motor. D) Dispositivos de manobra: destinam-se a ligar e desligar o motor de forma segura, ou seja, sem que haja o contato do operador no circuito de potência, onde circula a maior corrente. 1
  • 2. É importante repetir que no estudo de comandos elétricos é importante ter a seqüência mostrada na figura em mente, pois ela consiste na orientação básica para o projeto de qualquer circuito. Ainda falando em proteção, as manobras (ou partidas de motores) convencionais, são dividas em dois tipos, segundo a norma IEC 60947: I. Coordenação do tipo 1: Sem risco para as pessoas e instalações, ou seja, desligamento seguro da corrente de curto-circuito. Porém podem haver danos ao contator e ao relé de sobrecarga. II. Coordenação do tipo 2: Sem risco para as pessoas e instalações. Não pode haver danos ao relé de sobrecarga ou em outras partes, com exceção de leve fusão dos contatos do contator e estes permitam uma fácil separação sem deformações significativas. I. Coordenação do tipo 1: Sem risco para as pessoas e instalações, ou seja, desligamento seguro da corrente de curto-circuito. Porém pode haver danos ao contator e ao relé de sobrecarga. II. Coordenação do tipo 2: Sem risco para as pessoas e instalações. Não pode haver danos ao relé de sobrecarga ou em outras partes, com exceção de leve fusão dos contatos do contator e estes permitam uma fácil separação sem deformações significativas. 2
  • 3. MOTORES É a máquina destinada a transformar energia elétrica em energia mecânica de rotação. É o mais usado de todos os tipos de motores, pois combina as vantagens de utilização de energia elétrica (baixo custo, facilidade de transporte e simplicidade de comando) com sua construção simples, custo reduzido e grande versatilidade de adaptação às cargas dos mais diversos tipos. MOTORES MONOFÁSICOS Devido ao baixo preço e a robustez de um motor de indução, sua aplicação faz necessário onde há uma rede elétrica trifásica, para produzir um campo magnético rotativo são motores de pequenas potência com ligação monofásica a dos fios. O motor possui um estator, rotor, capacitor e na grande maioria das um interruptor centrífugo. Princípio de Funcionamento Quando o motor alcança 75% de sua velocidade de trabalho, o interruptor centrífugo abre e desliga o enrolamento auxiliar e o capacitor deixando de funcionar, o motor fica funcionando apenas com o campo principal. Tipos de Motores Monofásicos Encontram-se motores monofásicos com 2, 4,ou 6 terminais: • Os motores de 2 terminais são construídos para funcionar em uma tensão apenas 110 ou 220V e não permitem inversão de rotação; • Os motores de 4 terminais são construídos para funcionar em uma tensão 110 ou 220V, porém permitem inversão da rotação; • Os motores de 6 terminais são destinados a funcionar em duas tensões 110 e 220V e permitem ainda inversão de rotação. MOTORES TRIFÁSICOS 3
  • 4. É a conexão elétrica dos terminais do motor, a fim de proporcionar ao mesmo condições de funcionamento. Pode-se encontrar o motor trifásico com 3,6,9 ou 12 terminais e para fazer a mudança de rotação basta inverter duas fases entre si. Ligação do motor trifásico de 3 terminais – São construídos para funcionar em uma tensão, 220, 380, 440 ou 760V. Ligação do motor trifásico de 6 terminais – Podem ser ligados em duas tensões diferentes. Ligação em triângulo (Δ) Ligação em estrela (Υ) Obs: A ligação em Δ é sempre a menor tensão do motor. Os terminais também podem ser identificados com letras: U,V, W, X, Y, Z. Relacionadas respectivamente aos números. Ligação do motor trifásico de 9 terminais – São em pregados também para duas tensões, 220/440V. São construídos para ligação em estrela(Υ) ou em duplo estrela (Υ Υ) ou em triângulo (Δ) e duplo triângulo (Δ Δ). 4
  • 5. Ligação do motor trifásico de 12 terminais – São construídos para atender as 4 tensões; 220, 380, 440 e 760V. Principais Tipos: • Quanto a corrente Motor de Corrente Alternada: são os mais usados, pois toda a linha de distribuição de energia elétrica é feita em corrente alternada. Trabalham sob o princípio da indução eletromagnética, campos girantes. Podem ser monofásicos ou trifásicos. Motor de Corrente Contínua: são motores de custo mais elevado e, além disso, precisam de uma fonte de corrente contínua, ou de um dispositivo que converta corrente alternada em contínua. Podem funcionar com velocidade ajustável entre amplos limites e se prestam a controles de grande flexibilidade e precisão. Por isso, seu uso é restrito a casos especiais em que estas exigências compensam o custo mais alto da instalação. Motor Universal: podem tanto ser utilizado em corrente contínua como em corrente alternada. Ex.:eletrodomésticos (Característica: rotor bobinado e coletor na ponta do eixo) • Quanto a velocidade Motor síncrono: Funciona com velocidade fixa. ns – Velocidade síncrona do campo magnético girante do motor; f – Freqüência da rede de alimentação (no Brasil é de 60Hz); p – Número de pólos do motor; ns = 120 X f p 5
  • 6. Motor de indução ou assíncrono - funciona normalmente com uma velocidade constante que varia ligeiramente com a carga mecânica aplicada ao seu eixo. Escorregamento (s) – A velocidade entre o campo magnético do estator e a velocidade do rotor S = ns – n ns Divide-se em duas partes principais: • Estator: “pacote” de chapas de ferro por onde circula o campo magnético gerado pela rede de alimentação. É a parte estática (parada) do motor. • Rotor: Está acoplado ao eixo, podendo ser bobinado ou “gaiola de esquilo”, sendo este último o mais empregado. É a parte girante do motor, por onde circula o campo magnético induzido. DADOS DE PLACA DO MOTOR DE INDUNÇÃO • Modelo: 90S 1189 90 S 1189 tipo de carcaça data de fabricação novembro de 1989 espaço em milímetros entre o centro do eixo e a base. 6
  • 7. • Freqüência nominal (Hz): De acordo com as normas, os motores devem funcionar satisfatoriamente com freqüência até + ou - 5% da freqüência nominal do país. • Tensão nominal (V): É o valor de tensão para a qual o motor foi especificado para funcionamento em regime nominal. De acordo com as normas, o motor deve funcionar satisfatoriamente com tensões até + ou – 10% da tensão nominal, desde que a freqüência seja a nominal. • Potência Nominal (kW ou C.V.): É a potência que o motor pode fornecer continuamente, dentro de suas características nominais. (1CV = 736W e 1HP = 746W). • Corrente nominal: É a corrente absorvida quando o motor funciona. • Velocidade nominal (rpm); É a velocidade do motor quando ele fornece a potência nominal, sob tensão e freqüência nominais, medida em rotações por minuto. • Fator de serviço (FS): É o valor que, aplicado à potência nominal, indica a sobrecarga permissível que pode ser aplicada continuamente ao motor, sob condições especificadas de tensão e freqüências nominais. EX.: um motor com FS = 1,15, suporta continuamente 15% acima de sua potência. Obs: Esta é uma reserva de potência que dá ao motor uma capacidade de suportar melhor o funcionamento em condições desfavoráveis. Não confundir o FS com capacidade de sobrecarga momentânea, ou seja, apenas durante alguns segundos. A WEG fabrica seus motores podendo suportar uma sobrecarga de até 60% sobre o nominal durante 15 segundos. 7
  • 8. • Classe de isolamento (ISOL) Define o limite máximo de temperatura que o enrolamento do motor pode suportar continuamente, sem que haja redução de sua vida útil. Conforme ABNT (Associação Brasileira de Normas Técnicas), as principais classes de isolamento e suas temperaturas limites são: Classe de isolamento Y A E B F H C • Temperatura limite 900 C 1050 C 1200 C 1300 C 1550 C 1800 C 4000 C Regime de serviço (REG.S.): Também chamado de regime de funcionamento, indica a forma de utilização do motor no acionamento da carga. É o grau de regularidade da carga a que o motor é submetido. Os motores normais são projetados para regime contínuo, isto é, funcionamento com cargas constantes, iguais à potência do motor. Regime de Serviço S1 Regime Contínuo S2 Regime de Tempo Limitado S3 Regime Intermitente Periódico S4 S5 S6 S7 S8 Regime Intermitente Periódico com partidas Regime Intermitente Periódico com Frenagens Elétricas Regime de Funcionamento Contínuo com Carga Intermitente Regime de Funcionamento Contínuo com Frenagens Elétricas Regime de Funcionamento Contínuo com Mudança Periódica na Relação Carga/Velocidade de Rotação Funcionamento com carga constante atingindo seu equilíbrio térmico Funcionamento com carga constante não atingindo seu equilíbrio térmico Seqüência de ciclos idênticos a carga constante-repouso Seqüência de ciclos idênticos, partidacarga constante-repouso Seqüência de ciclos e regimes idênticos com partida e carga constante Seqüência de ciclos e regimes idênticos com carga constante , funcionamento a vazio, não existindo período de repouso Seqüência de ciclos e regimes idênticos com partida e carga constante xxxx 8
  • 9. • Grau de proteção (IP): É um código padronizado pelas letras IP (índice de proteção) que definem, segundo a norma IEC 34-5 e ABNT NBR6146, os graus de proteção dos equipamentos elétricos contra penetração de corpos sólidos estranhos e contato acidental, além de penetração de líquidos, seguidas por dois algarismos. Ex.: IP 54 – equipamento com proteção completa contra toque, acúmulo de poeira nociva e respingos de água em todas as direções. 10 algarismo – grau de proteção contra penetração de corpos sólidos estranhos e contato acidental. 20 algarismo – grau de proteção contra penetração de líquidos. 9
  • 10. • Categoria de conjugado (CAT): Conjugado – também chamado de torque, momento ou binário, é a medida do esforço necessário para girar o eixo. Obs: A categoria de conjugado é a classificação conforme as características de conjugado em relação à velocidade e à corrente de partida. Conforme definição da norma NBR 7094, os motores de indução são classificados como: Categoria N Com conjugado de partida normal e corrente de partida normal, constituem a maioria dos motores encontrados no mercado. São utilizados para acionamento de cargas normais tais como bombas, máquinas operatrizes e ventiladores. Categoria H Com alto conjugado de partida e corrente de partida normal. Usados para cargas que exigem maior conjugado na partida, como peneiras, transportadores, carregadores, cargas com alta inércia, britadores, etc. Categoria D Conjugado de partida alto, corrente de partida normal, com velocidade nominal mais baixa que das categorias anteriores. Usados em prensas excêntricas e máquinas semelhantes, onde a carga apresenta picos periódicos; em elevadores e em cargas que necessitam de conjugado de partida muito alto e corrente de partida limitada. • Ip/In Fator multiplicador da corrente nominal que indica a corrente na partida. Par vencer a inércia e iniciar o movimento acelerando até a velocidade nominal, o motor de indução solicita à rede de alimentação uma corrente superior a corrente nominal. Para se conhecer o valor da corrente de partida, basta multiplicar a corrente nominal pelo Ip/In. Ex.: Ip/In = 7 In = 15A Ip = Ip/In X In Ip = 15 x 7 = 105 A 10

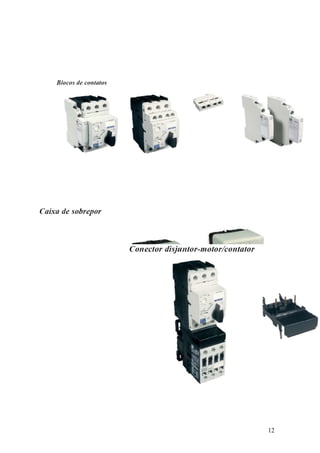

  • 11. DISJUNTOR-MOTOR É um equipamento destinado ao comando e a proteção dos motores, levando em consideração a corrente de partida. Dependendo do fabricante conseguem manobrar e proteger motores com In da ordem de 95 A, com capacidade de interrupção de até 100 kA, podendo substituir os fusíveis. Podem ser termomagnéticos ou apenas magnéticos. Podem ter atuação por botão de comando ou por botão rotativo. Assegura total proteção ao circuito elétrico e ao motor através de seus disparadores térmicos (ajustável para proteção contra sobrecargas e dotado de mecanismos diferencial com sensibilidade a faltas de fase) e magnético (calibrado em 12 vezes a In para proteção contra curtoscircuitos). É possível ser associado a blocos aditivos* de vários tipos. Os contatos NA ou NF aditivos montados lateralmente à esquerda são chamados “acionados”. Os montados lateralmente à direita são chamados “acionadores”, estes últimos disparam por mínima tensão ou por emissão de tensão. Pode ter montagem em cofre, e pode ser comando na porta do painel. Pode trabalhar associado diretamente a contatores e a relés de sobrecarga. Podem ser fixados em trilho de 35mm ou através de parafusos. Os parafusos de ligação elétrica são normalmente do tipo imperdível. Podem ser travados quanto ao ligamento através de cadeado. Podem ser acionados por botão de soco com chave. 11
  • 12. 12
  • 13. Variação de tensão: Para garantir um bom funcionamento dos contatores, deve-se alimentar as bobinas com tensões nominais e estáveis. De um modo geral as bobinas são comercializadas para operar na faixa de 0,85 a 1,1 x Un 13
  • 14. (tensão nominal), porém para valores precisos deve-se consultar o catálogo do fabricante. Tensão de comando (Ub): É a tensão a ser aplicada nos terminais das bobinas dos contatores. Posição de montagem: Os contatores normalmente devem ser montados sobre parede vertical. No entanto admitem-se inclinações que variam de acordo com o tipo do contator e sua fabricação. ACESSÓRIOS Bloco Aditivo de Contatos Auxiliares: Bloco acoplável ao contator com contatos auxiliares que podem ser encaixados frontal ou lateralmente no contator. Estes blocos podem ser encontrados com 1, 2 ou 4 contatos auxiliares, de vários tipos (1NA + 1NF, 2NA + 1NF, 4NA,etc.). Bloco Aditivo Temporizado: Bloco acoplável temporizador pneumático ou eletrônico, ao desligamento) ou ao trabalho (retardo na ligação). aos contatores com repouso (retardo no 14
  • 15. Bloco Supressor de Sobretensão: Utilizados no amortecimento das sobretensões provocadas por contatores durante as operações de abertura, sobretensões estas que podem colocar em risco de dano componentes sensíveis à variações de tensão, ligados em paralelo com a bobina do contator. Intertravamento Mecânico: Combinação que garante mecanicamente a impossibilidade de fechamento simultâneo entre dois contatores, mesmo quando submetidos a choques mecânicos mais violentos na direção do fechamento. Bobinas: São encontradas em diversos níveis de tensão em CA (12V, 24V, 48V, 120V, 220V, 380V, 440V e 600V) ou em CC (12V, 24V, 48V, 125V, 220V, 440V e 600V), dependendo do fabricante. 15
  • 16. RELÉ TÉRMICO DE SOBRECARGA Dispositivo de proteção e, eventualmente, de comando à distância, cuja operação é produzida pelo movimento relativo de elementos mecânicos, sob a ação de determinados valores de corrente nos circuitos de entrada. PRINCÍPIO DE FUNCIONAMENTO O funcionamento dos relés de sobrecarga de atuação mecânica baseiase no princípio da dilatação linear de dois metais diferentes quando acoplados rigidamente. A curvatura de um bimetal numa dada temperatura depende da diferença entre os dois coeficientes e tende sempre para o lado do material de menor coeficiente. 16
  • 17. Circuito Principal ou de Potência É composto por uma cacaça de material isolante, três bimetais de aquecimento, alavanca de deserme, terminais de entrada (1L1, 3L3 e 5L3) e terminais de saída (2T1, 4T2 e 6T3). Circuito Auxiliar ou de Comando 17
  • 18. Funcionamento Básico do Relé de Sobrecarga 18
  • 19. 19
