O interruptor diferencial residual (DR) tem a função de proteger as pessoas de choques elétricos, detectando qualquer corrente que flua para a terra, diferentemente dos disjuntores que protegem a instalação. Os DR protegem contra choques indiretos por contato com peças energizadas e choques diretos, e também evitam incêndios causados por faíscas de correntes para a terra acima de 500mA.

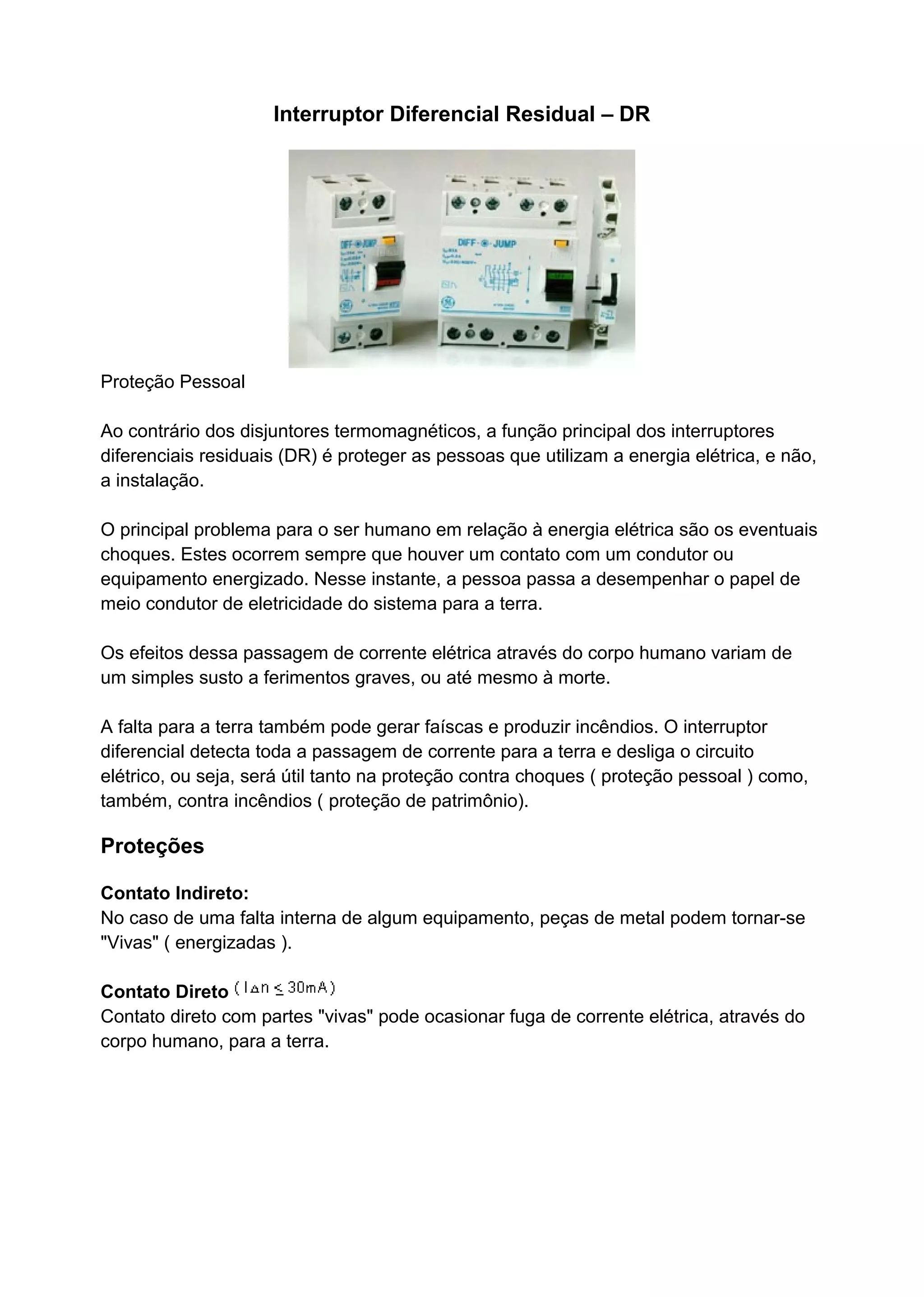

1. Interruptor Diferencial Residual – DR
Proteção Pessoal
Ao contrário dos disjuntores termomagnéticos, a função principal dos interruptores
diferenciais residuais (DR) é proteger as pessoas que utilizam a energia elétrica, e não,
a instalação.
O principal problema para o ser humano em relação à energia elétrica são os eventuais
choques. Estes ocorrem sempre que houver um contato com um condutor ou
equipamento energizado. Nesse instante, a pessoa passa a desempenhar o papel de
meio condutor de eletricidade do sistema para a terra.
Os efeitos dessa passagem de corrente elétrica através do corpo humano variam de
um simples susto a ferimentos graves, ou até mesmo à morte.
A falta para a terra também pode gerar faíscas e produzir incêndios. O interruptor
diferencial detecta toda a passagem de corrente para a terra e desliga o circuito
elétrico, ou seja, será útil tanto na proteção contra choques ( proteção pessoal ) como,
também, contra incêndios ( proteção de patrimônio).
Proteções
Contato Indireto:
No caso de uma falta interna de algum equipamento, peças de metal podem tornar-se
"Vivas" ( energizadas ).
Contato Direto
Contato direto com partes "vivas" pode ocasionar fuga de corrente elétrica, através do
corpo humano, para a terra.

2. Contra incêndio
Correntes para terra de 500mA podem gerar arcos/faíscas e provocar incêndios.
Tabela de Escolha
I n
30 mA
100 mA
300mA
500 mA
2 módulos
V/304-022031
V/304-024031
V/304-026031
V/304-028031
V/304-029031
V/304-022101
V/304-024101
V/304-026101
V/304-028101
V/304-022301
V/304-024301
V/304-026301
V/304-028301
V/304-029301
V/304-022501
V/304-024501
V/304-026501
V/304-028501
4 módulos
V/304-042031
V/304-044031
V/304-046031
V/304-048031
V/304-049031
V/304-042101
V/304-044101
V/304-046101
V/304-048101
V/304-049101
V/304-042301
V/304-044301
V/304-046301
V/304-048301
V/304-049301
V/304-042501
V/304-044501
V/304-046501
V/304-048501
V/304-049501
In (A)
25
40
63
80
100
25
40
63
80
100
25
40
63
80
100
25
40
63
80
100

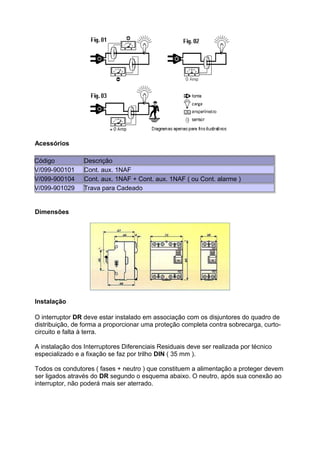

Princípio de Funcionamento
O DR funciona com um sensor que mede as correntes que entram e saem no circuito
( fig. 1). As duas são de mesmo valor, porém de direções contrárias em relação à
carga. Se chamarmos a corrente que entra na carga de +I e a que sai de -I, logo a
soma das correntes é igual a zero ( fig. 2). A soma só não será igual a zero se houver
corrente fluindo para a terra ( fig. 3 ), como no caso de um choque elétrico. A
sensibilidade do interruptor, que varia de 30 a 500mA, deve ser dimensionada com
cuidado, pois existem perdas para a terra inerentes à própria qualidade da instalação.

3. Acessórios
Código
V/099-900101
V/099-900104
V/099-901029
Descrição
Cont. aux. 1NAF
Cont. aux. 1NAF + Cont. aux. 1NAF ( ou Cont. alarme )
Trava para Cadeado
Dimensões
Instalação
O interruptor DR deve estar instalado em associação com os disjuntores do quadro de
distribuição, de forma a proporcionar uma proteção completa contra sobrecarga, curtocircuito e falta à terra.
A instalação dos Interruptores Diferenciais Residuais deve ser realizada por técnico
especializado e a fixação se faz por trilho DIN ( 35 mm ).
Todos os condutores ( fases + neutro ) que constituem a alimentação a proteger devem
ser ligados através do DR segundo o esquema abaixo. O neutro, após sua conexão ao
interruptor, não poderá mais ser aterrado.

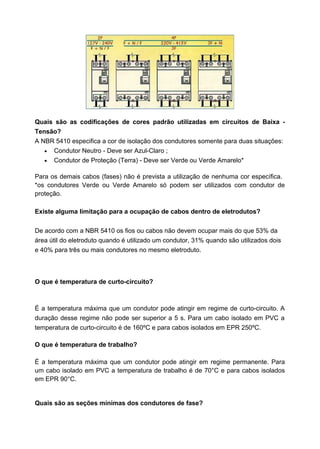

4. Quais são as codificações de cores padrão utilizadas em circuitos de Baixa Tensão?
A NBR 5410 especifica a cor de isolação dos condutores somente para duas situações:
• Condutor Neutro - Deve ser Azul-Claro ;
• Condutor de Proteção (Terra) - Deve ser Verde ou Verde Amarelo*
Para os demais cabos (fases) não é prevista a utilização de nenhuma cor específica.
*os condutores Verde ou Verde Amarelo só podem ser utilizados com condutor de
proteção.
Existe alguma limitação para a ocupação de cabos dentro de eletrodutos?
De acordo com a NBR 5410 os fios ou cabos não devem ocupar mais do que 53% da
área útil do eletroduto quando é utilizado um condutor, 31% quando são utilizados dois
e 40% para três ou mais condutores no mesmo eletroduto.
O que é temperatura de curto-circuito?
É a temperatura máxima que um condutor pode atingir em regime de curto-circuito. A
duração desse regime não pode ser superior a 5 s. Para um cabo isolado em PVC a
temperatura de curto-circuito é de 160ºC e para cabos isolados em EPR 250ºC.
O que é temperatura de trabalho?
É a temperatura máxima que um condutor pode atingir em regime permanente. Para
um cabo isolado em PVC a temperatura de trabalho é de 70°C e para cabos isolados
em EPR 90°C.
Quais são as seções mínimas dos condutores de fase?

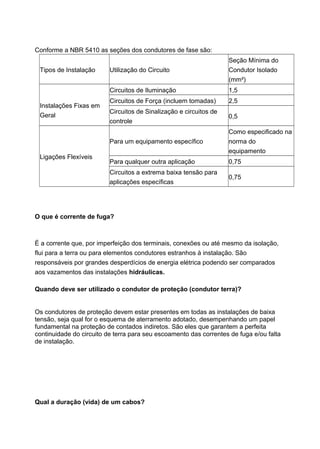

5. Conforme a NBR 5410 as seções dos condutores de fase são:
Circuitos de Força (incluem tomadas)
2,5
Circuitos de Sinalização e circuitos de
controle
0,5
Como especificado na
norma do
equipamento
Para qualquer outra aplicação
0,75
Circuitos a extrema baixa tensão para
aplicações específicas
Ligações Flexíveis
1,5
Para um equipamento específico
Instalações Fixas em
Geral
Utilização do Circuito
Circuitos de Iluminação
Tipos de Instalação
Seção Mínima do
Condutor Isolado
(mm²)
0,75
O que é corrente de fuga?
É a corrente que, por imperfeição dos terminais, conexões ou até mesmo da isolação,
flui para a terra ou para elementos condutores estranhos à instalação. São
responsáveis por grandes desperdícios de energia elétrica podendo ser comparados
aos vazamentos das instalações hidráulicas.
Quando deve ser utilizado o condutor de proteção (condutor terra)?
Os condutores de proteção devem estar presentes em todas as instalações de baixa
tensão, seja qual for o esquema de aterramento adotado, desempenhando um papel
fundamental na proteção de contados indiretos. São eles que garantem a perfeita
continuidade do circuito de terra para seu escoamento das correntes de fuga e/ou falta
de instalação.
Qual a duração (vida) de um cabos?

6. A vida média de um cabo é de aproximadamente 20 anos. Este dado, porém, depende
das condições de instalação e uso.
Qual a diferença entre cabo flexível e fio rígido?
As características elétricas (capacidade de condução de corrente, resistência da
isolação, etc.) dos cabos flexíveis são as mesmas dos fios rígidos. A grande diferença é
que os cabos flexíveis são melhores para a instalação devido ao fácil manuseio.

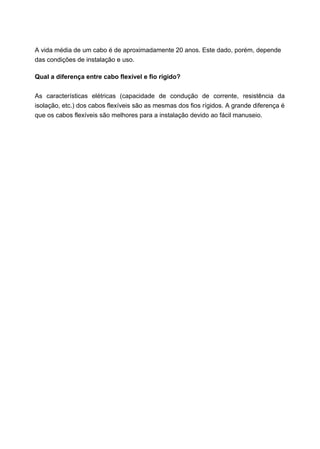

7. A vida média de um cabo é de aproximadamente 20 anos. Este dado, porém, depende
das condições de instalação e uso.
Qual a diferença entre cabo flexível e fio rígido?
As características elétricas (capacidade de condução de corrente, resistência da
isolação, etc.) dos cabos flexíveis são as mesmas dos fios rígidos. A grande diferença é
que os cabos flexíveis são melhores para a instalação devido ao fácil manuseio.
