Bastidores

BASTIDORES
Trabalho realizado por: Patrícia Morais
T3E

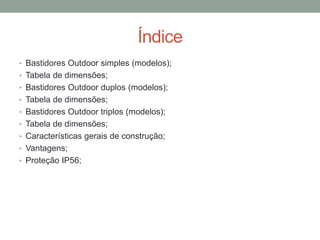

Índice
• Bastidores Outdoor simples (modelos);

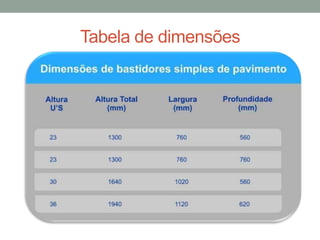

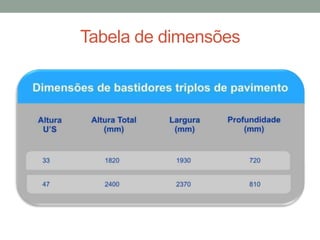

• Tabela de dimensões;
• Bastidores Outdoor duplos (modelos);
• Bastidores Outdoor triplos (modelos);
• Características gerais de construção;
• Vantagens;
• Proteção IP56;

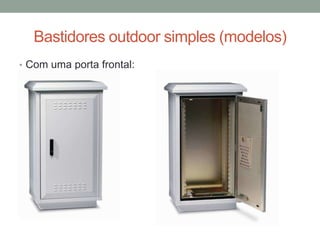

Bastidores outdoor simples (modelos)
• Com uma porta frontal:

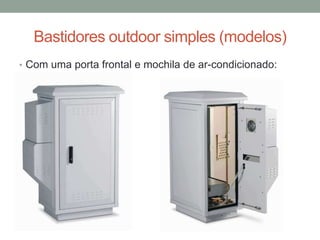

• Com uma porta frontal e mochila de ar-condicionado:

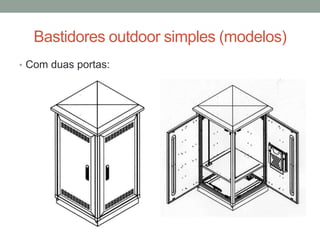

• Com duas portas:

Bastidores outdoor duplos (modelos)
• Com acesso individualizado frontal e lateral:

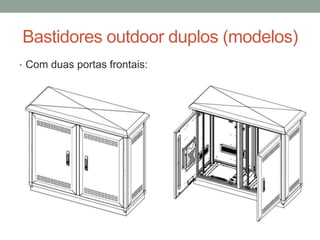

• Com duas portas frontais:

• Com duas portas laterais:

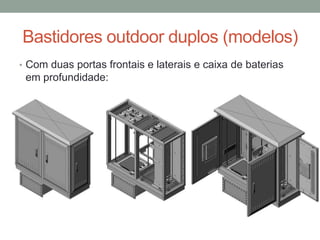

• Com duas portas frontais e laterais e caixa de baterias
em profundidade:

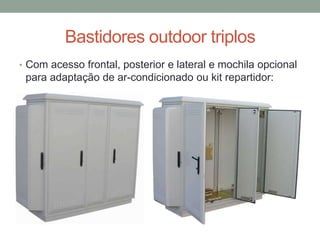

Bastidores outdoor triplos
• Com acesso frontal, posterior e lateral e mochila opcional
para adaptação de ar-condicionado ou kit repartidor:

Bastidores outdoor triplos (modelos)
• Com acesso frontal, posterior e lateral:

Bastidores outdoor triplos (modelos)

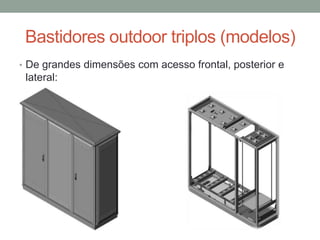

• De grandes dimensões com acesso frontal, posterior e
lateral:

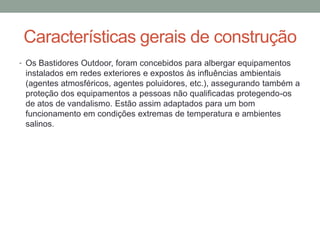

Características gerais de construção
• Os Bastidores Outdoor, foram concebidos para albergar equipamentos
instalados em redes exteriores e expostos às influências ambientais
(agentes atmosféricos, agentes poluidores, etc.), assegurando também a
proteção dos equipamentos a pessoas não qualificadas protegendo-os
de atos de vandalismo. Estão assim adaptados para um bom
funcionamento em condições extremas de temperatura e ambientes
salinos.

• Para fazer face a esses condicionalismos revelou-se fundamental, em
primeira instância, apurar matérias-primas adequadas que permitissem
garantir a proteção dos sistemas instalados no seu interior. Nesse
contexto estes armários foram projetados em alumínio criteriosamente
selecionado e previamente submetido a um tratamento de superfície de
cromatação conferindo-lhe assim a proteção anti corrosão desejada sem
afetar as suas propriedades de condutividade.

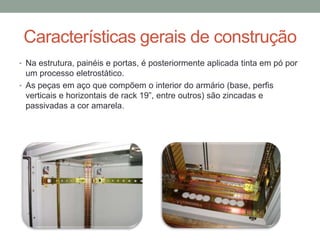

• Na estrutura, painéis e portas, é posteriormente aplicada tinta em pó por
um processo eletrostático.
• As peças em aço que compõem o interior do armário (base, perfis
verticais e horizontais de rack 19”, entre outros) são zincadas e
passivadas a cor amarela.

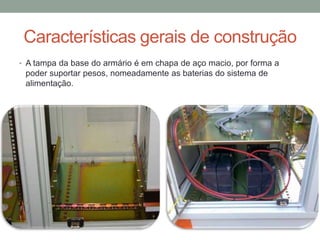

• A tampa da base do armário é em chapa de aço macio, por forma a
poder suportar pesos, nomeadamente as baterias do sistema de
alimentação.

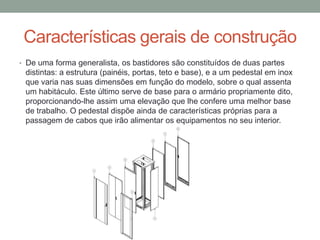

• De uma forma generalista, os bastidores são constituídos de duas partes
distintas: a estrutura (painéis, portas, teto e base), e a um pedestal em inox
que varia nas suas dimensões em função do modelo, sobre o qual assenta
um habitáculo. Este último serve de base para o armário propriamente dito,
proporcionando-lhe assim uma elevação que lhe confere uma melhor base
de trabalho. O pedestal dispõe ainda de características próprias para a
passagem de cabos que irão alimentar os equipamentos no seu interior.

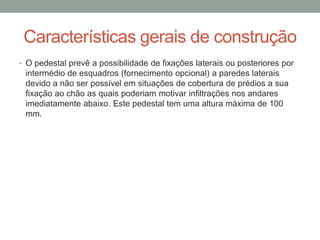

• O pedestal prevê a possibilidade de fixações laterais ou posteriores por
intermédio de esquadros (fornecimento opcional) a paredes laterais
devido a não ser possível em situações de cobertura de prédios a sua
fixação ao chão as quais poderiam motivar infiltrações nos andares
imediatamente abaixo. Este pedestal tem uma altura máxima de 100
mm.

Vantagens

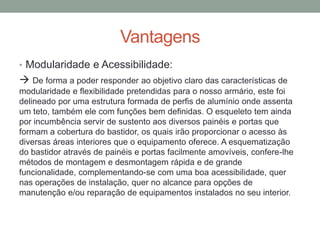

• Modularidade e Acessibilidade:
 De forma a poder responder ao objetivo claro das características de
modularidade e flexibilidade pretendidas para o nosso armário, este foi
delineado por uma estrutura formada de perfis de alumínio onde assenta
um teto, também ele com funções bem definidas. O esqueleto tem ainda
por incumbência servir de sustento aos diversos painéis e portas que
formam a cobertura do bastidor, os quais irão proporcionar o acesso às
diversas áreas interiores que o equipamento oferece. A esquematização
do bastidor através de painéis e portas facilmente amovíveis, confere-lhe
métodos de montagem e desmontagem rápida e de grande
funcionalidade, complementando-se com uma boa acessibilidade, quer
nas operações de instalação, quer no alcance para opções de
manutenção e/ou reparação de equipamentos instalados no seu interior.

Vantagens
• Modularidade e Acessibilidade (continuação):

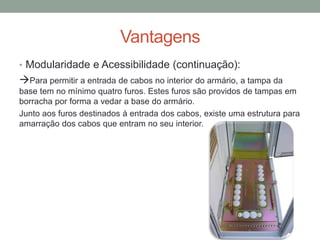

Para permitir a entrada de cabos no interior do armário, a tampa da
base tem no mínimo quatro furos. Estes furos são providos de tampas em
borracha por forma a vedar a base do armário.
Junto aos furos destinados à entrada dos cabos, existe uma estrutura para
amarração dos cabos que entram no seu interior.

Vantagens
• Modularidade e Acessibilidade (continuação):

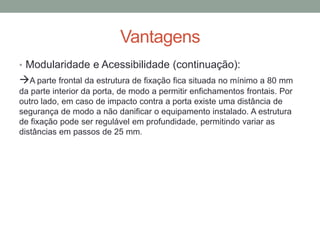

A parte frontal da estrutura de fixação fica situada no mínimo a 80 mm
da parte interior da porta, de modo a permitir enfichamentos frontais. Por
outro lado, em caso de impacto contra a porta existe uma distância de
segurança de modo a não danificar o equipamento instalado. A estrutura
de fixação pode ser regulável em profundidade, permitindo variar as
distâncias em passos de 25 mm.

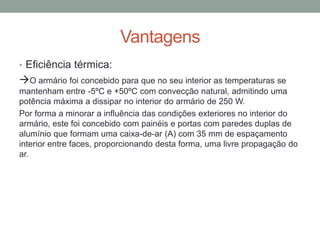

Vantagens
• Eficiência térmica:
O armário foi concebido para que no seu interior as temperaturas se
mantenham entre -5ºC e +50ºC com convecção natural, admitindo uma
potência máxima a dissipar no interior do armário de 250 W.
Por forma a minorar a influência das condições exteriores no interior do
armário, este foi concebido com painéis e portas com paredes duplas de
alumínio que formam uma caixa-de-ar (A) com 35 mm de espaçamento
interior entre faces, proporcionando desta forma, uma livre propagação do
ar.

Vantagens

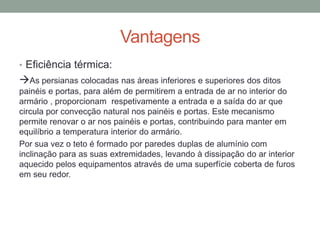

As persianas colocadas nas áreas inferiores e superiores dos ditos
painéis e portas, para além de permitirem a entrada de ar no interior do
armário , proporcionam respetivamente a entrada e a saída do ar que
circula por convecção natural nos painéis e portas. Este mecanismo
permite renovar o ar nos painéis e portas, contribuindo para manter em
equilíbrio a temperatura interior do armário.
Por sua vez o teto é formado por paredes duplas de alumínio com
inclinação para as suas extremidades, levando à dissipação do ar interior
aquecido pelos equipamentos através de uma superfície coberta de furos
em seu redor.

Vantagens

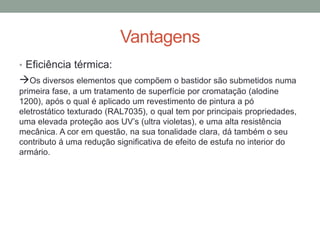

Os diversos elementos que compõem o bastidor são submetidos numa
primeira fase, a um tratamento de superfície por cromatação (alodine
1200), após o qual é aplicado um revestimento de pintura a pó
eletrostático texturado (RAL7035), o qual tem por principais propriedades,
uma elevada proteção aos UV’s (ultra violetas), e uma alta resistência
mecânica. A cor em questão, na sua tonalidade clara, dá também o seu
contributo á uma redução significativa de efeito de estufa no interior do
armário.

Vantagens

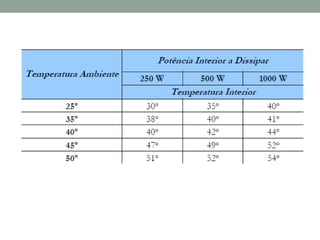

 A aptidão do equipamento em matéria de eficiência térmica foi
devidamente testada e comprovada através de testes realizados e
monitorizados em estufa de atmosfera controlada. O objetivo consistiu na
leitura das temperaturas obtidas em função da potência a dissipar no
interior de um bastidor e da respetiva temperatura ambiente. Estando esta
última a variar entre 25º e 50ºC e sendo a potência interior a dissipar
calculada entre 250W e 1000W a uma temperatura máxima desejada de
40ºC no interior do armário (termóstato regulado para 40ºC, o termóstato
coloca em funcionamento a gaveta de ventilação acima desta
temperatura) as leituras verificadas foram efetuadas após a estabilização
da temperatura nas condições de potência interior a dissipar.

Vantagens

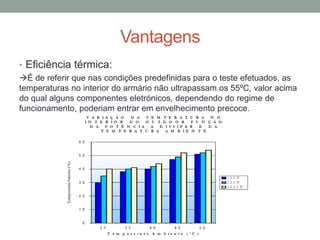

É de referir que nas condições predefinidas para o teste efetuados, as
temperaturas no interior do armário não ultrapassam os 55ºC, valor acima
do qual alguns componentes eletrónicos, dependendo do regime de
funcionamento, poderiam entrar em envelhecimento precoce.

Vantagens

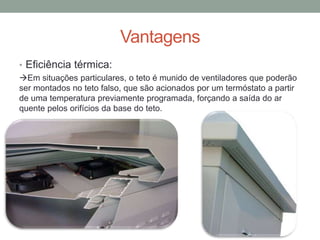

Em situações particulares, o teto é munido de ventiladores que poderão
ser montados no teto falso, que são acionados por um termóstato a partir
de uma temperatura previamente programada, forçando a saída do ar
quente pelos orifícios da base do teto.

Vantagens

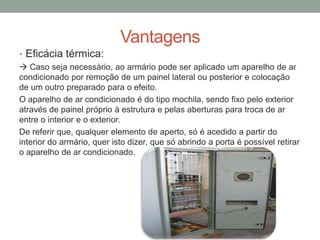

• Eficácia térmica:
 Caso seja necessário, ao armário pode ser aplicado um aparelho de ar
condicionado por remoção de um painel lateral ou posterior e colocação
de um outro preparado para o efeito.
O aparelho de ar condicionado é do tipo mochila, sendo fixo pelo exterior
através de painel próprio à estrutura e pelas aberturas para troca de ar
entre o interior e o exterior.
De referir que, qualquer elemento de aperto, só é acedido a partir do
interior do armário, quer isto dizer, que só abrindo a porta é possível retirar
o aparelho de ar condicionado.

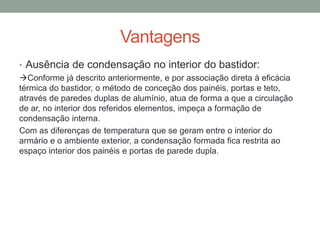

Vantagens
• Ausência de condensação no interior do bastidor:
Conforme já descrito anteriormente, e por associação direta à eficácia
térmica do bastidor, o método de conceção dos painéis, portas e teto,
através de paredes duplas de alumínio, atua de forma a que a circulação
de ar, no interior dos referidos elementos, impeça a formação de
condensação interna.
Com as diferenças de temperatura que se geram entre o interior do
armário e o ambiente exterior, a condensação formada fica restrita ao
espaço interior dos painéis e portas de parede dupla.

Vantagens
• Ausência de condensação no interior do bastidor:

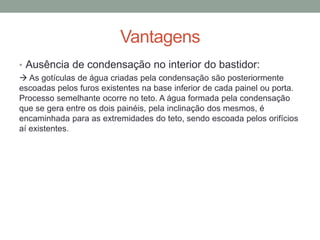

 As gotículas de água criadas pela condensação são posteriormente
escoadas pelos furos existentes na base inferior de cada painel ou porta.
Processo semelhante ocorre no teto. A água formada pela condensação
que se gera entre os dois painéis, pela inclinação dos mesmos, é
encaminhada para as extremidades do teto, sendo escoada pelos orifícios
aí existentes.

Proteção IP56

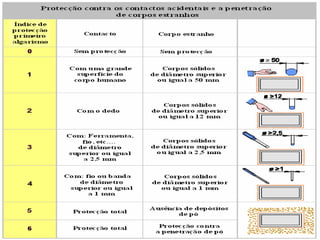

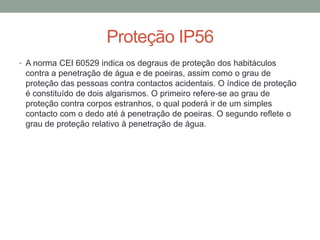

• A norma CEI 60529 indica os degraus de proteção dos habitáculos
contra a penetração de água e de poeiras, assim como o grau de
proteção das pessoas contra contactos acidentais. O índice de proteção
é constituído de dois algarismos. O primeiro refere-se ao grau de
proteção contra corpos estranhos, o qual poderá ir de um simples
contacto com o dedo até à penetração de poeiras. O segundo reflete o
grau de proteção relativo à penetração de água.
