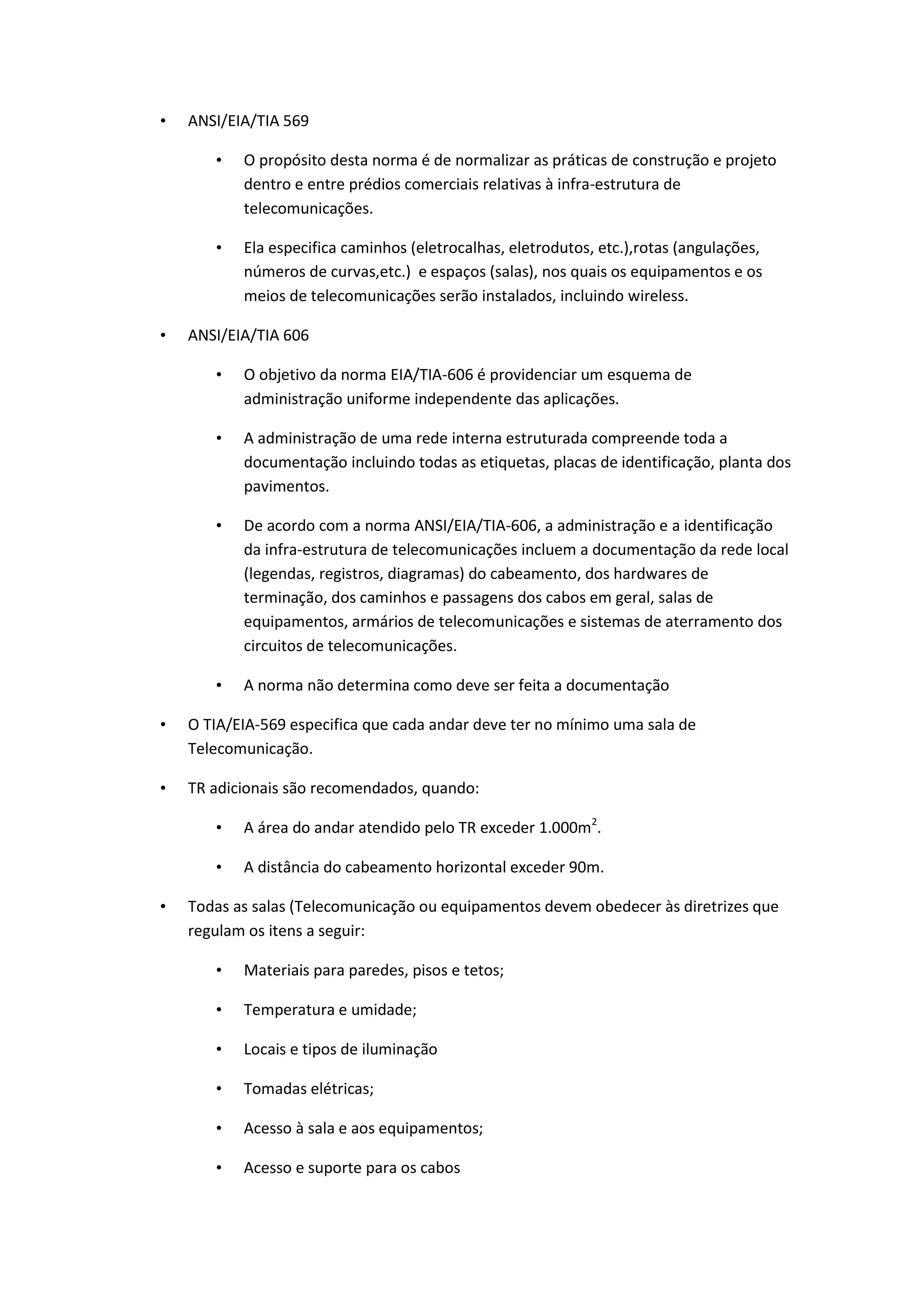

1. • ANSI/EIA/TIA 569
• O propósito desta norma é de normalizar as práticas de construção e projeto
dentro e entre prédios comerciais relativas à infra-estrutura de
telecomunicações.
• Ela especifica caminhos (eletrocalhas, eletrodutos, etc.),rotas (angulações,
números de curvas,etc.) e espaços (salas), nos quais os equipamentos e os
meios de telecomunicações serão instalados, incluindo wireless.
• ANSI/EIA/TIA 606
• O objetivo da norma EIA/TIA-606 é providenciar um esquema de
administração uniforme independente das aplicações.
• A administração de uma rede interna estruturada compreende toda a
documentação incluindo todas as etiquetas, placas de identificação, planta dos
pavimentos.
• De acordo com a norma ANSI/EIA/TIA-606, a administração e a identificação
da infra-estrutura de telecomunicações incluem a documentação da rede local
(legendas, registros, diagramas) do cabeamento, dos hardwares de
terminação, dos caminhos e passagens dos cabos em geral, salas de
equipamentos, armários de telecomunicações e sistemas de aterramento dos
circuitos de telecomunicações.
• A norma não determina como deve ser feita a documentação
• O TIA/EIA-569 especifica que cada andar deve ter no mínimo uma sala de
Telecomunicação.
• TR adicionais são recomendados, quando:
• A área do andar atendido pelo TR exceder 1.000m2.
• A distância do cabeamento horizontal exceder 90m.
• Todas as salas (Telecomunicação ou equipamentos devem obedecer às diretrizes que
regulam os itens a seguir:
• Materiais para paredes, pisos e tetos;
• Temperatura e umidade;
• Locais e tipos de iluminação
• Tomadas elétricas;
• Acesso à sala e aos equipamentos;
• Acesso e suporte para os cabos

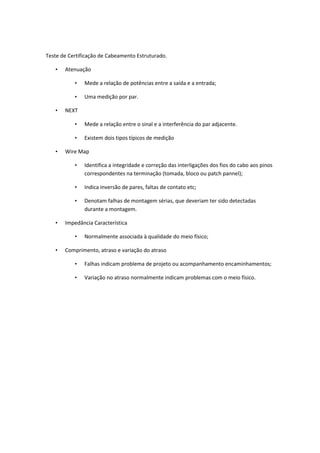

2. Teste de Certificação de Cabeamento Estruturado.
• Atenuação
• Mede a relação de potências entre a saída e a entrada;
• Uma medição por par.
• NEXT
• Mede a relação entre o sinal e a interferência do par adjacente.
• Existem dois tipos típicos de medição
• Wire Map
• Identifica a integridade e correção das interligações dos fios do cabo aos pinos
correspondentes na terminação (tomada, bloco ou patch pannel);
• Indica inversão de pares, faltas de contato etc;
• Denotam falhas de montagem sérias, que deveriam ter sido detectadas
durante a montagem.
• Impedância Característica
• Normalmente associada à qualidade do meio físico;
• Comprimento, atraso e variação do atraso
• Falhas indicam problema de projeto ou acompanhamento encaminhamentos;
• Variação no atraso normalmente indicam problemas com o meio físico.
