INSTALAÇÕES HIDROSSANIT ÁRIA Profª Karol Barreto Engenheira Civil

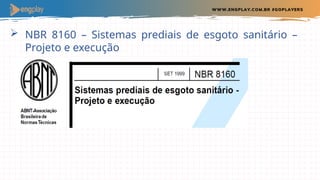

 NBR 8160 – Sistemas prediais de esgoto sanitário – Projeto e execução

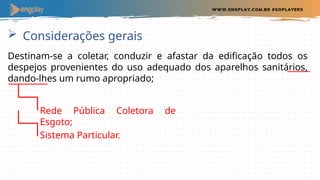

 Considerações gerais Rede Pública Coletora de Esgoto; Destinam-se a coletar, conduzir e afastar da edificação todos os despejos provenientes do uso adequado dos aparelhos sanitários, dando-lhes um rumo apropriado; Sistema Particular.

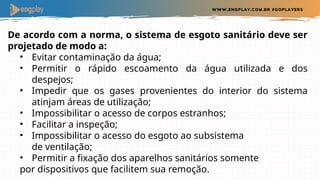

De acordo com a norma, o sistema de esgoto sanitário deve ser projetado de modo a: • Evitar contaminação da água; • Permitir o rápido escoamento da água utilizada e dos despejos; • Impedir que os gases provenientes do interior do sistema atinjam áreas de utilização; • Impossibilitar o acesso de corpos estranhos; • Facilitar a inspeção; • Impossibilitar o acesso do esgoto ao subsistema de ventilação; • Permitir a fixação dos aparelhos sanitários somente por dispositivos que facilitem sua remoção.

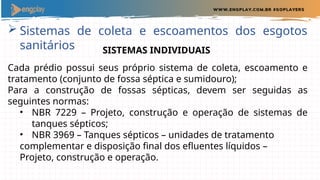

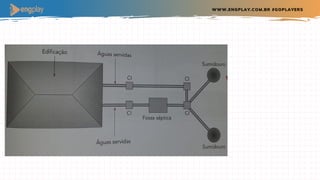

 Sistemas de coleta e escoamentos dos esgotos sanitários SISTEMAS INDIVIDUAIS Cada prédio possui seus próprio sistema de coleta, escoamento e tratamento (conjunto de fossa séptica e sumidouro); Para a construção de fossas sépticas, devem ser seguidas as seguintes normas: • NBR 7229 – Projeto, construção e operação de sistemas de tanques sépticos; • NBR 3969 – Tanques sépticos – unidades de tratamento complementar e disposição final dos efluentes líquidos – Projeto, construção e operação.

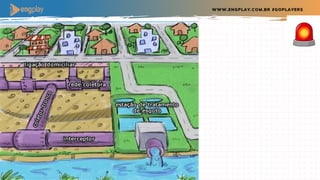

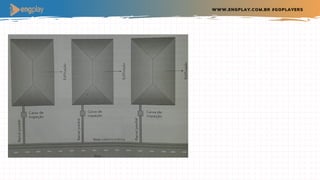

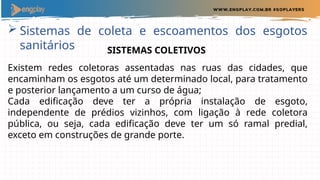

 Sistemas de coleta e escoamentos dos esgotos sanitários SISTEMAS COLETIVOS Existem redes coletoras assentadas nas ruas das cidades, que encaminham os esgotos até um determinado local, para tratamento e posterior lançamento a um curso de água; Cada edificação deve ter a própria instalação de esgoto, independente de prédios vizinhos, com ligação à rede coletora pública, ou seja, cada edificação deve ter um só ramal predial, exceto em construções de grande porte.

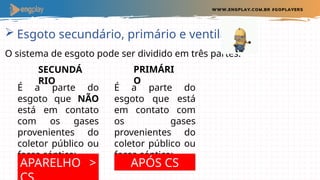

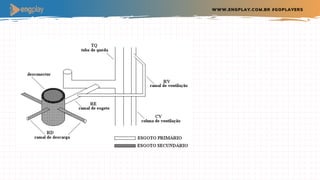

 Esgoto secundário, primário e ventilação O sistema de esgoto pode ser dividido em três partes: É a parte do esgoto que NÃO está em contato com os gases provenientes do coletor público ou fossa séptica; PRIMÁRI O SECUNDÁ RIO APARELHO > É a parte do esgoto que está em contato com os gases provenientes do coletor público ou fossa séptica; APÓS CS

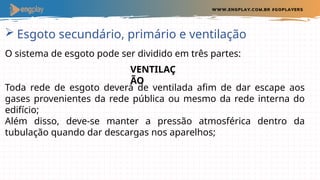

 Esgoto secundário, primário e ventilação O sistema de esgoto pode ser dividido em três partes: Toda rede de esgoto deverá de ventilada afim de dar escape aos gases provenientes da rede pública ou mesmo da rede interna do edifício; Além disso, deve-se manter a pressão atmosférica dentro da tubulação quando dar descargas nos aparelhos; VENTILAÇ ÃO

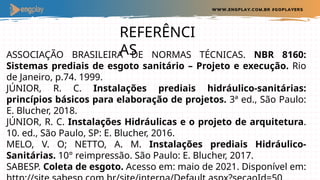

REFERÊNCI AS ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS. NBR 8160: Sistemas prediais de esgoto sanitário – Projeto e execução. Rio de Janeiro, p.74. 1999. JÚNIOR, R. C. Instalações prediais hidráulico-sanitárias: princípios básicos para elaboração de projetos. 3ª ed., São Paulo: E. Blucher, 2018. JÚNIOR, R. C. Instalações Hidráulicas e o projeto de arquitetura. 10. ed., São Paulo, SP: E. Blucher, 2016. MELO, V. O; NETTO, A. M. Instalações prediais Hidráulico- Sanitárias. 10° reimpressão. São Paulo: E. Blucher, 2017. SABESP. Coleta de esgoto. Acesso em: maio de 2021. Disponível em:
