1. Convenções cartográficas
e sensoriamento remoto
Frente A
Módulo 03
Página 27
Professor Ademir Aquino
tempoespacogeo@gmail.com – Prof. Ademir Aquino

2. As
convenções
cartográficas

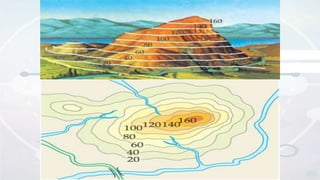

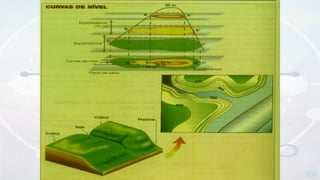

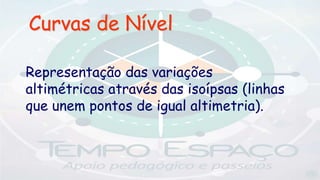

3. Curvas de Nível
Representação das variações
altimétricas através das isoípsas (linhas
que unem pontos de igual altimetria).

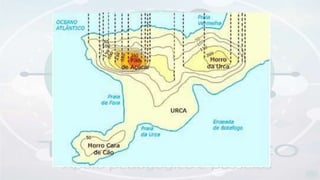

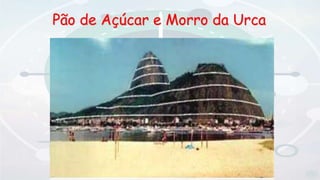

6. Pão de Açúcar e Morro da Urca

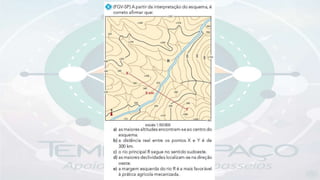

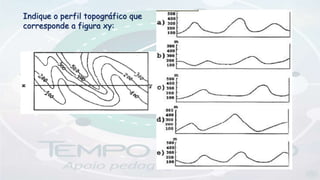

10. Indique o perfil topográfico que
corresponde a figura xy:

11. a) no setor A, a amplitude e a declividade são
muito baixas, agravando a torrencialidade dos
rios.
b) no setor B a declividade e a amplitude são
muito elevadas, contribuindo para a menor
torrencialidade dos rios.
c) o setor A apresenta menor declividade, sendo
mais favorável à mecanização da agricultura.
d) ambos os setores oferecem atrativos
semelhantes à mecanização da agricultura, pois as
variações de amplitude e declividade são pouco
significativas.
e) ambos os setores apresentam dificuldades
semelhantes à mecanização da agricultura, pois as
amplitudes e declividades são extremamente
altas.
(Fuvest) Considerando-se basicamente as características topográficas na análise da
figura abaixo, podemos afirmar que:

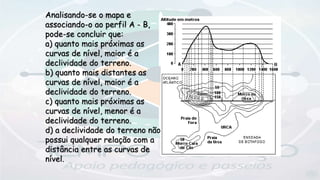

12. Analisando-se o mapa e
associando-o ao perfil A - B,
pode-se concluir que:
a) quanto mais próximas as
curvas de nível, maior é a
declividade do terreno.
b) quanto mais distantes as
curvas de nível, maior é a
declividade do terreno.
c) quanto mais próximas as
curvas de nível, menor é a
declividade do terreno.
d) a declividade do terreno não
possui qualquer relação com a
distância entre as curvas de
nível.

13. As escalas

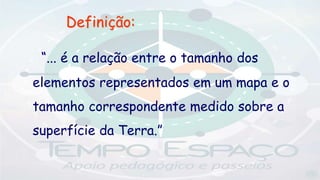

14. Definição:
“... é a relação entre o tamanho dos
elementos representados em um mapa e o
tamanho correspondente medido sobre a
superfície da Terra.”

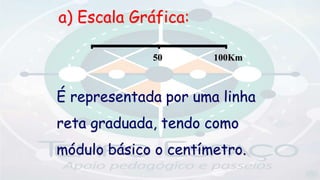

15. É representada por uma linha
reta graduada, tendo como
módulo básico o centímetro.
a) Escala Gráfica:
50 100Km

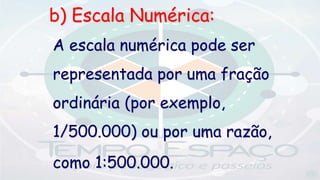

16. A escala numérica pode ser
representada por uma fração
ordinária (por exemplo,
1/500.000) ou por uma razão,
como 1:500.000.
b) Escala Numérica:

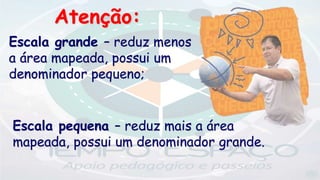

17. Escala pequena – reduz mais a área
mapeada, possui um denominador grande.
Escala grande – reduz menos
a área mapeada, possui um
denominador pequeno;
Atenção:

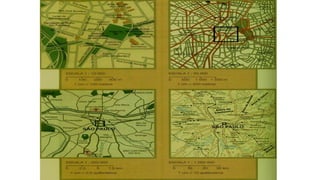

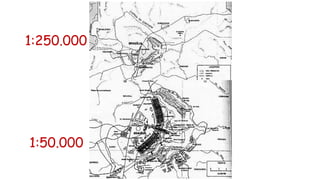

18. 1:250.000
1:50.000
Aumenta

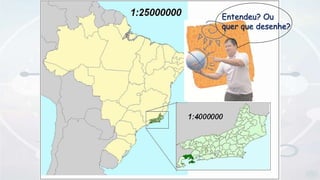

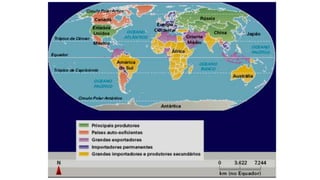

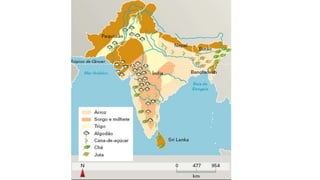

23. Entendeu? Ou
quer que desenhe?

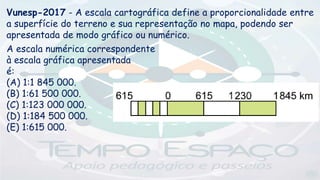

25. Vunesp-2017 - A escala cartográfica define a proporcionalidade entre
a superfície do terreno e sua representação no mapa, podendo ser
apresentada de modo gráfico ou numérico.
A escala numérica correspondente
à escala gráfica apresentada
é:
(A) 1:1 845 000.
(B) 1:61 500 000.
(C) 1:123 000 000.
(D) 1:184 500 000.
(E) 1:615 000.
