O documento descreve os componentes e propriedades do sistema de partículas no Unity3D. Partículas são objetos leves usados para efeitos visuais como fumaça, fogo e explosões. O sistema inclui um emissor, animador e renderizador de partículas para controlar onde e como as partículas são emitidas, animadas e exibidas.

1. Projeto de jogos RAD:
Partículas
Augusto Bülow

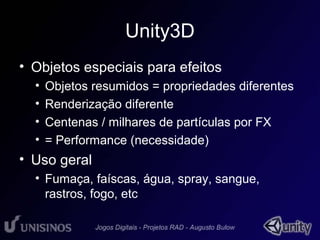

2. Unity3D
• Objetos especiais para efeitos
• Objetos resumidos = propriedades diferentes
• Renderização diferente
• Centenas / milhares de partículas por FX
• = Performance (necessidade)
• Uso geral
• Fumaça, faíscas, água, spray, sangue,
rastros, fogo, etc

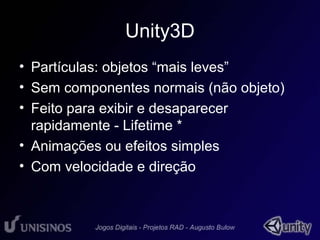

3. Unity3D
• Partículas: objetos “mais leves”
• Sem componentes normais (não objeto)
• Feito para exibir e desaparecer
rapidamente - Lifetime *
• Animações ou efeitos simples
• Com velocidade e direção

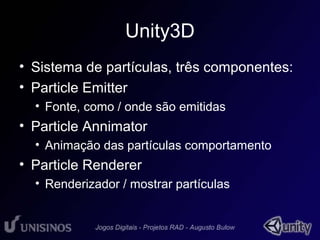

4. Unity3D
• Sistema de partículas, três componentes:
• Particle Emitter
• Fonte, como / onde são emitidas
• Particle Annimator
• Animação das partículas comportamento
• Particle Renderer
• Renderizador / mostrar partículas

5. Unity3D
• Partículas:
essencialmente imagens 2D renderizadas
no mundo 3D.
• Imagem simples 2D
• Seqüência = Animação

6. Unity3D
• Adicionar Partículas:
• Necessita os 3 componentes: emitter,
animator e renderer
• Emitter
• Ellipsoid
• Mesh

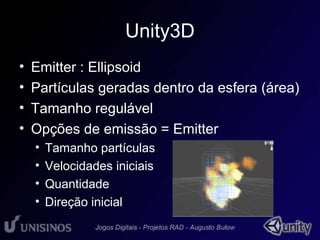

7. Unity3D
• Emitter : Ellipsoid
• Partículas geradas dentro da esfera (área)
• Tamanho regulável
• Opções de emissão = Emitter
• Tamanho partículas
• Velocidades iniciais
• Quantidade
• Direção inicial

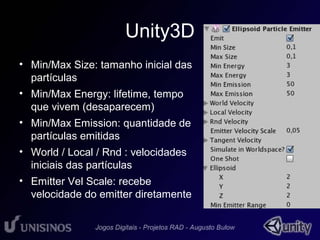

8. Unity3D
• Min/Max Size: tamanho inicial das
partículas
• Min/Max Energy: lifetime, tempo
que vivem (desaparecem)
• Min/Max Emission: quantidade de
partículas emitidas
• World / Local / Rnd : velocidades
iniciais das partículas
• Emitter Vel Scale: recebe
velocidade do emitter diretamente

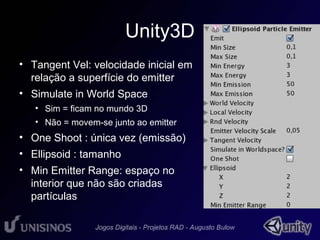

9. Unity3D
• Tangent Vel: velocidade inicial em
relação a superfície do emitter
• Simulate in World Space
• Sim = ficam no mundo 3D
• Não = movem-se junto ao emitter
• One Shoot : única vez (emissão)
• Ellipsoid : tamanho
• Min Emitter Range: espaço no
interior que não são criadas
partículas

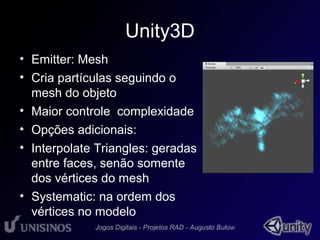

10. Unity3D
• Emitter: Mesh
• Cria partículas seguindo o
mesh do objeto
• Maior controle complexidade
• Opções adicionais:
• Interpolate Triangles: geradas
entre faces, senão somente
dos vértices do mesh
• Systematic: na ordem dos
vértices no modelo

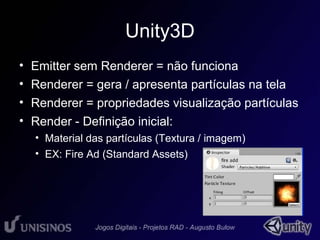

11. Unity3D
• Emitter sem Renderer = não funciona
• Renderer = gera / apresenta partículas na tela
• Renderer = propriedades visualização partículas
• Render - Definição inicial:
• Material das partículas (Textura / imagem)
• EX: Fire Ad (Standard Assets)

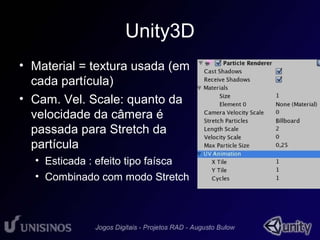

12. Unity3D
• Material = textura usada (em
cada partícula)
• Cam. Vel. Scale: quanto da
velocidade da câmera é
passada para Stretch da
partícula
• Esticada : efeito tipo faísca
• Combinado com modo Stretch

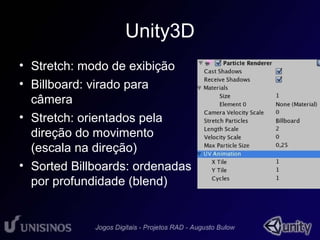

13. Unity3D
• Stretch: modo de exibição
• Billboard: virado para
câmera
• Stretch: orientados pela
direção do movimento
(escala na direção)
• Sorted Billboards: ordenadas
por profundidade (blend)

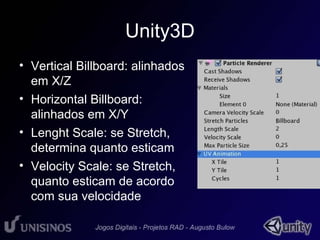

14. Unity3D
• Vertical Billboard: alinhados
em X/Z
• Horizontal Billboard:
alinhados em X/Y
• Lenght Scale: se Stretch,
determina quanto esticam
• Velocity Scale: se Stretch,
quanto esticam de acordo
com sua velocidade

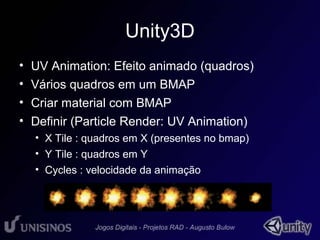

15. Unity3D
• UV Animation: Efeito animado (quadros)
• Vários quadros em um BMAP
• Criar material com BMAP
• Definir (Particle Render: UV Animation)
• X Tile : quadros em X (presentes no bmap)
• Y Tile : quadros em Y
• Cycles : velocidade da animação

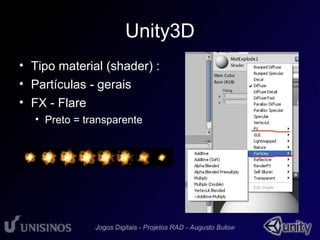

16. Unity3D
• Tipo material (shader) :
• Partículas - gerais
• FX - Flare
• Preto = transparente

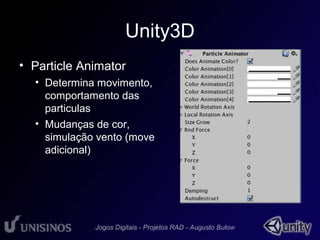

17. Unity3D
• Particle Animator
• Determina movimento,
comportamento das
particulas
• Mudanças de cor,
simulação vento (move
adicional)

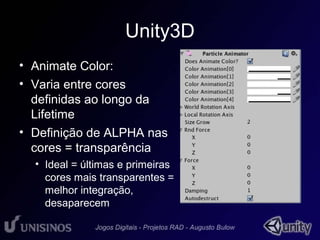

18. Unity3D
• Animate Color:
• Varia entre cores
definidas ao longo da
Lifetime
• Definição de ALPHA nas
cores = transparência
• Ideal = últimas e primeiras
cores mais transparentes =
melhor integração,
desaparecem

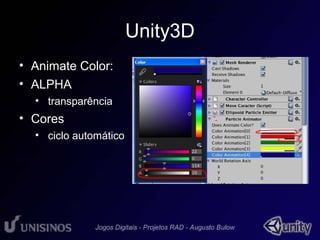

19. Unity3D
• Animate Color:
• ALPHA
• transparência
• Cores
• ciclo automático

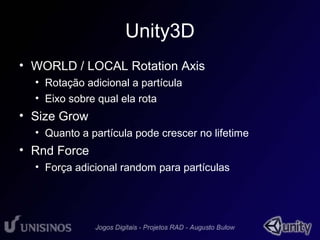

20. Unity3D
• WORLD / LOCAL Rotation Axis
• Rotação adicional a partícula
• Eixo sobre qual ela rota
• Size Grow
• Quanto a partícula pode crescer no lifetime
• Rnd Force
• Força adicional random para partículas

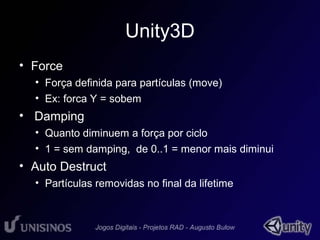

21. Unity3D
• Force
• Força definida para partículas (move)
• Ex: forca Y = sobem
• Damping
• Quanto diminuem a força por ciclo
• 1 = sem damping, de 0..1 = menor mais diminui
• Auto Destruct
• Partículas removidas no final da lifetime

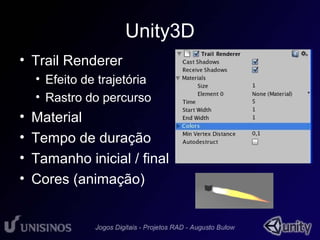

22. Unity3D
• Trail Renderer
• Efeito de trajetória
• Rastro do percurso
• Material
• Tempo de duração
• Tamanho inicial / final
• Cores (animação)

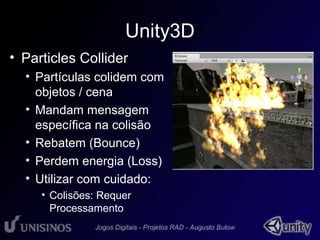

23. Unity3D
• Particles Collider
• Partículas colidem com
objetos / cena
• Mandam mensagem
específica na colisão
• Rebatem (Bounce)
• Perdem energia (Loss)
• Utilizar com cuidado:
• Colisões: Requer
Processamento

24. Unity3D

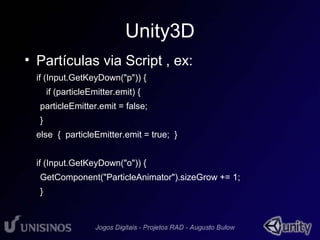

• Partículas via Script , ex:
if (Input.GetKeyDown("p")) {
if (particleEmitter.emit) {
particleEmitter.emit = false;
}
else { particleEmitter.emit = true; }
if (Input.GetKeyDown("o")) {
GetComponent("ParticleAnimator").sizeGrow += 1;
}

25. Unity3D
• Partículas via Script , ex:
if (Input.GetKeyDown("p")) {
if (particleEmitter.emit) {
particleEmitter.emit = false;
}
else { particleEmitter.emit = true; }
if (Input.GetKeyDown("o")) {
GetComponent("ParticleAnimator").sizeGrow += 1;
}
