1) O documento discute conceitos básicos de inteligência artificial em jogos, como planejar o comportamento de inimigos automatizados e representá-los como máquinas de estados. 2) É apresentado um exemplo detalhado de como implementar o comportamento de patrulha e ataque de um inimigo usando estados e regras de transição entre eles no Unity. 3) O comportamento é dividido em estados como "patrulha", "vê jogador", "ataca" e "foge", e regras programadas para determinar a mudança entre

1. Projeto de jogos RAD:
Inteligência Artificial
Parte 1
Augusto Bülow

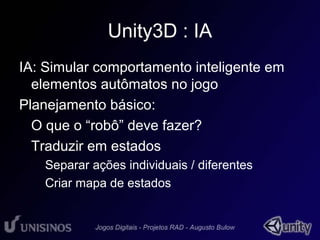

2. Unity3D : IA
IA: Simular comportamento inteligente em
elementos autômatos no jogo
Planejamento básico:
• O que o “robô” deve fazer?
• Traduzir em estados
– Separar ações individuais / diferentes
– Criar mapa de estados

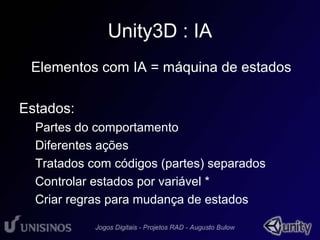

3. Unity3D : IA
• Elementos com IA = máquina de estados
Estados:
Partes do comportamento
Diferentes ações
Tratados com códigos (partes) separados
Controlar estados por variável *
Criar regras para mudança de estados

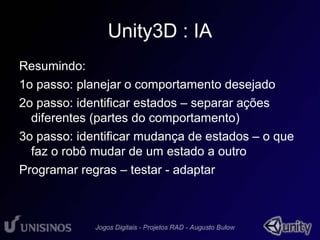

4. Unity3D : IA
Resumindo:
1o passo: planejar o comportamento desejado
2o passo: identificar estados – separar ações
diferentes (partes do comportamento)
3o passo: identificar mudança de estados – o que
faz o robô mudar de um estado a outro
Programar regras – testar - adaptar

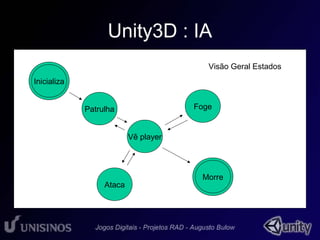

5. Unity3D : IA
Patrulha
Vê player
Foge
Ataca
Morre
Inicializa
Visão Geral Estados

6. Unity3D : IA
Ataca Decide
ataque
Ataque1
Move
Lateral
Ataque2
Abaixa
Atira
Explodindo Bolhas:
Detalhando

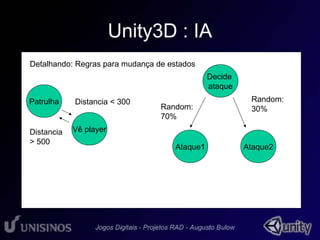

7. Unity3D : IA
Detalhando: Regras para mudança de estados
Patrulha
Distancia < 300
Vê player
Distancia
> 500
Decide
ataque
Random:
Random: 30%
70%
Ataque1 Ataque2

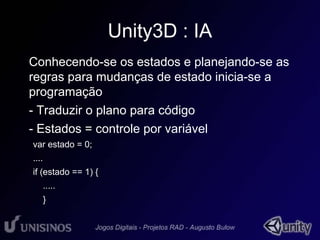

8. Unity3D : IA
• Conhecendo-se os estados e planejando-se as
regras para mudanças de estado inicia-se a
programação
- Traduzir o plano para código
- Estados = controle por variável
var estado = 0;
....
if (estado == 1) {
.....
}

9. Unity3D : IA
- Criar Cubo “inimigo”
- Criar Script Inimigo1.js
- Inimigo precisa cuidar de suas colisões, chão / cena
- Definir e adicionar Collider:
- RigidBody ou CharacterController
- Tipo collider = códigos específicos de movimento
- Nosso exemplo : CharacterController*

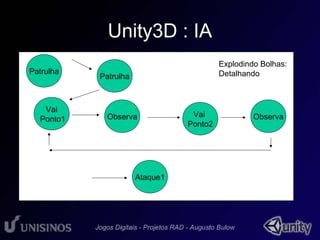

10. Unity3D : IA
Patrulha Patrulha
Vai
Ponto1 Observa Vai
Ataque1
Ponto2
Explodindo Bolhas:
Detalhando
Observa

11. Unity3D : IA
- Patrulhar detalhado = 4 estados
- Estados definíveis: 10, 11, 12, 13 = Patrulha
- Criar /Planejar regras de mudança de estados
- O que leva de um estado a outro?
- EX:
- Ir ponto1: checar distancia para o ponto
- Espera / Observa: timer simples (tempo)
- Inicia Ataque: player próximo inimigo (dist. min)

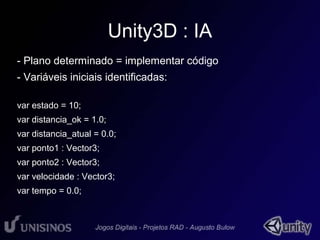

12. Unity3D : IA
- Plano determinado = implementar código
- Variáveis iniciais identificadas:
var estado = 10;
var distancia_ok = 1.0;
var distancia_atual = 0.0;
var ponto1 : Vector3;
var ponto2 : Vector3;
var velocidade : Vector3;
var tempo = 0.0;

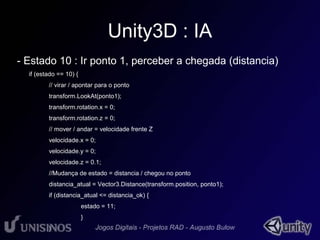

13. Unity3D : IA
- Estado 10 : Ir ponto 1, perceber a chegada (distancia)
if (estado == 10) {
// virar / apontar para o ponto
transform.LookAt(ponto1);
transform.rotation.x = 0;
transform.rotation.z = 0;
// mover / andar = velocidade frente Z
velocidade.x = 0;
velocidade.y = 0;
velocidade.z = 0.1;
//Mudança de estado = distancia / chegou no ponto
distancia_atual = Vector3.Distance(transform.position, ponto1);
if (distancia_atual <= distancia_ok) {
estado = 11;
}
}

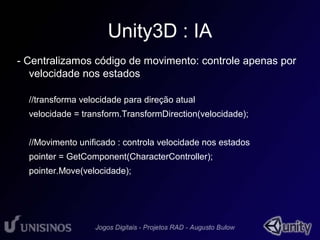

14. Unity3D : IA
- Centralizamos código de movimento: controle apenas por
velocidade nos estados
//transforma velocidade para direção atual
velocidade = transform.TransformDirection(velocidade);
//Movimento unificado : controla velocidade nos estados
pointer = GetComponent(CharacterController);
pointer.Move(velocidade);

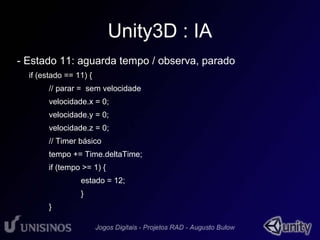

15. Unity3D : IA
- Estado 11: aguarda tempo / observa, parado
if (estado == 11) {
// parar = sem velocidade
velocidade.x = 0;
velocidade.y = 0;
velocidade.z = 0;
// Timer básico
tempo += Time.deltaTime;
if (tempo >= 1) {
estado = 12;
}
}

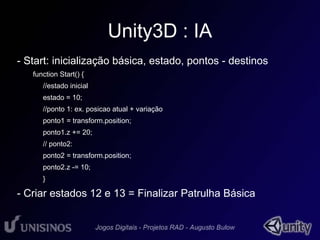

16. Unity3D : IA
- Start: inicialização básica, estado, pontos - destinos
function Start() {
//estado inicial
estado = 10;
//ponto 1: ex. posicao atual + variação
ponto1 = transform.position;
ponto1.z += 20;
// ponto2:
ponto2 = transform.position;
ponto2.z -= 10;
}
- Criar estados 12 e 13 = Finalizar Patrulha Básica

17. Unity3D : IA
- Ataque básico: percebe player perto = distância
- (modo simplório)
- Entra em estado de ataque
- Regras adicionais atacando
- Persegue player (anda na sua direção)
- Distância mínima = tira saúde ( faz ataque)
- Distância máxima = fugiu, volta a patrulha

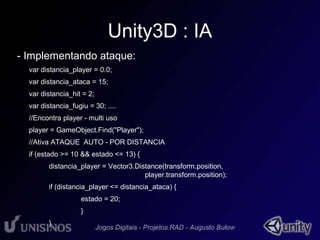

18. Unity3D : IA
- Implementando ataque:
var distancia_player = 0.0;
var distancia_ataca = 15;
var distancia_hit = 2;
var distancia_fugiu = 30; ....
//Encontra player - multi uso
player = GameObject.Find("Player");
//Ativa ATAQUE AUTO - POR DISTANCIA
if (estado >= 10 && estado <= 13) {
distancia_player = Vector3.Distance(transform.position,
player.transform.position);
if (distancia_player <= distancia_ataca) {
estado = 20;
}
}

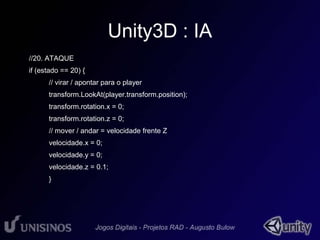

19. Unity3D : IA
//20. ATAQUE
if (estado == 20) {
// virar / apontar para o player
transform.LookAt(player.transform.position);
transform.rotation.x = 0;
transform.rotation.z = 0;
// mover / andar = velocidade frente Z
velocidade.x = 0;
velocidade.y = 0;
velocidade.z = 0.1;
}

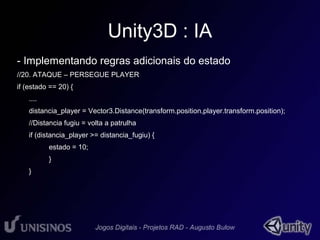

20. Unity3D : IA
- Implementando regras adicionais do estado
//20. ATAQUE – PERSEGUE PLAYER
if (estado == 20) {
....
distancia_player = Vector3.Distance(transform.position,player.transform.position);
//Distancia fugiu = volta a patrulha
if (distancia_player >= distancia_fugiu) {
estado = 10;
}
}

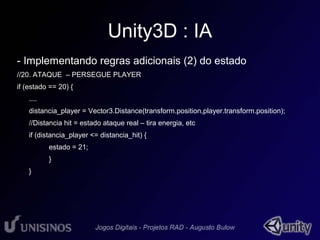

21. Unity3D : IA
- Implementando regras adicionais (2) do estado
//20. ATAQUE – PERSEGUE PLAYER
if (estado == 20) {
....
distancia_player = Vector3.Distance(transform.position,player.transform.position);
//Distancia hit = estado ataque real – tira energia, etc
if (distancia_player <= distancia_hit) {
estado = 21;
}
}

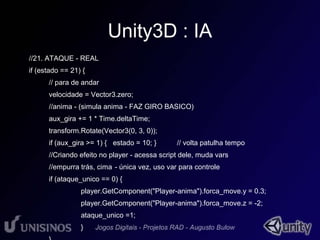

22. Unity3D : IA
//21. ATAQUE - REAL
if (estado == 21) {
// para de andar
velocidade = Vector3.zero;
//anima - (simula anima - FAZ GIRO BASICO)
aux_gira += 1 * Time.deltaTime;
transform.Rotate(Vector3(0, 3, 0));
if (aux_gira >= 1) { estado = 10; } // volta patulha tempo
//Criando efeito no player - acessa script dele, muda vars
//empurra trás, cima - única vez, uso var para controle
if (ataque_unico == 0) {
player.GetComponent("Player-anima").forca_move.y = 0.3;
player.GetComponent("Player-anima").forca_move.z = -2;
ataque_unico =1;
}
}
