O documento discute colisões em Unity, descrevendo diferentes tipos de colliders (box, sphere, capsule, etc.), como adicioná-los aos objetos, e como usar rigidbodies e códigos para controlar o comportamento físico dos objetos com base em colisões e forças.

1. Projetos RAD : Unity 3D
Colisões Parte 1
Augusto Bülow

2. Unity
• Colisões = essencial em games
– Comportamento de acordo com a cena
• Colisão chão, paredes
– Comportamento com outros objetos
• Colisão com outros objetos
– Identificar área atual
– Tiros, bônus, etc.

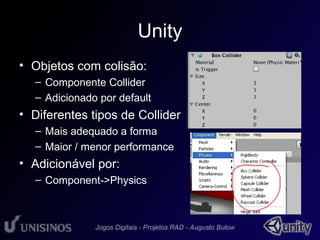

3. Unity
• Objetos com colisão:
– Componente Collider
– Adicionado por default
• Diferentes tipos de Collider
– Mais adequado a forma
– Maior / menor performance
• Adicionável por:
– Component->Physics

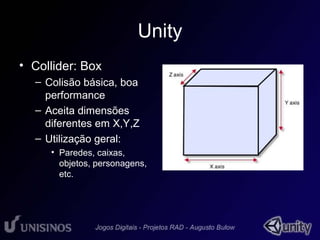

4. Unity
• Collider: Box
– Colisão básica, boa
performance
– Aceita dimensões
diferentes em X,Y,Z
– Utilização geral:
• Paredes, caixas,
objetos, personagens,
etc.

5. Unity
• Collider: Sphere
– Colisão básica, maior
performance
– Dimensão única: Raio
– Utilização geral:
• Objetos esféricos,
personagens, etc.

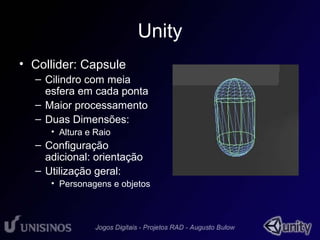

6. Unity
• Collider: Capsule
– Cilindro com meia
esfera em cada ponta
– Maior processamento
– Duas Dimensões:
• Altura e Raio
– Configuração
adicional: orientação
– Utilização geral:
• Personagens e objetos

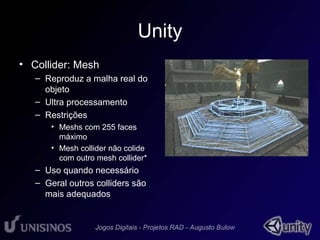

7. Unity
• Collider: Mesh
– Reproduz a malha real do
objeto
– Ultra processamento
– Restrições
• Meshs com 255 faces
máximo
• Mesh collider não colide
com outro mesh collider*
– Uso quando necessário
– Geral outros colliders são
mais adequados

8. Unity
• Collider: Wheel
– Roda: especial para
veículos com física
– Parâmetros para
funcionamento como
motor (físico)
– Distancia básica por
raio
– Uso exclusivo:
veículos com física

9. Unity
• Collider: Raycast
– Raio simples para
determinar altura
– Uso específico para
alguns veículos / objs
– Dispara um raio do
centro para baixo
– Checa colisões:
• altura solo basicamente

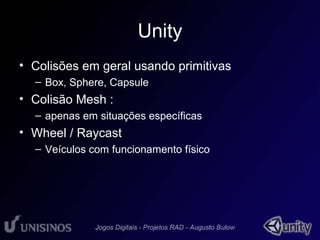

10. Unity
• Colisões em geral usando primitivas
– Box, Sphere, Capsule
• Colisão Mesh :
– apenas em situações específicas
• Wheel / Raycast
– Veículos com funcionamento físico

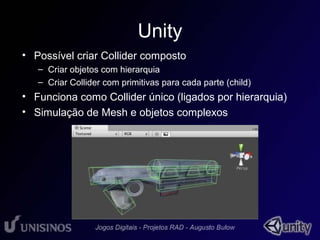

11. Unity
• Possível criar Collider composto
– Criar objetos com hierarquia
– Criar Collider com primitivas para cada parte (child)
• Funciona como Collider único (ligados por hierarquia)
• Simulação de Mesh e objetos complexos

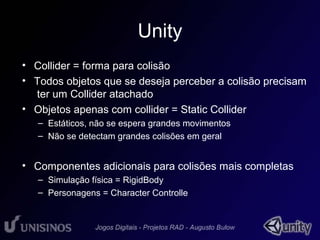

12. Unity
• Collider = forma para colisão
• Todos objetos que se deseja perceber a colisão precisam
ter um Collider atachado
• Objetos apenas com collider = Static Collider
– Estáticos, não se espera grandes movimentos
– Não se detectam grandes colisões em geral
• Componentes adicionais para colisões mais completas
– Simulação física = RigidBody
– Personagens = Character Controlle

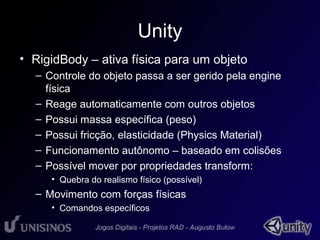

13. Unity
• RigidBody – ativa física para um objeto
– Controle do objeto passa a ser gerido pela engine
física
– Reage automaticamente com outros objetos
– Possui massa específica (peso)
– Possui fricção, elasticidade (Physics Material)
– Funcionamento autônomo – baseado em colisões
– Possível mover por propriedades transform:
• Quebra do realismo físico (possível)
– Movimento com forças físicas
• Comandos específicos

14. Unity
• RigidBody Test:
– Criar cena com pilar
básico (StaticCollider) e
cubos com componente
RigidBox (físicos)
• Adicionando RigidBody
– Component->Physics->
• RigidBody

15. Unity
• Player (Físico) códigos específicos
• Interações com física:
function FixedUpdate()
• Funções força para RigidBody
– AddForce(x,y,z)
• Adiciona forças ao corpo, baseadas nas coordenadas
mundiais
– AddRelativeForce(x,y,z)
• Adiciona forças ao corpo, baseadas nas coordenadas
atuais do objeto (suas rotações)

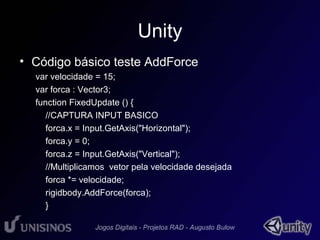

16. Unity
• Código básico teste AddForce
var velocidade = 15;
var forca : Vector3;
function FixedUpdate () {
//CAPTURA INPUT BASICO
forca.x = Input.GetAxis("Horizontal");
forca.y = 0;
forca.z = Input.GetAxis("Vertical");
//Multiplicamos vetor pela velocidade desejada
forca *= velocidade;
rigidbody.AddForce(forca);
}

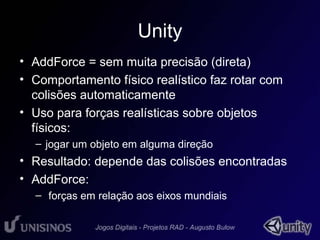

17. Unity
• AddForce = sem muita precisão (direta)
• Comportamento físico realístico faz rotar com
colisões automaticamente
• Uso para forças realísticas sobre objetos
físicos:
– jogar um objeto em alguma direção
• Resultado: depende das colisões encontradas
• AddForce:
– forças em relação aos eixos mundiais

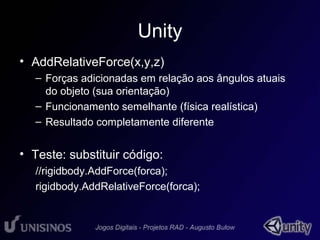

18. Unity
• AddRelativeForce(x,y,z)
– Forças adicionadas em relação aos ângulos atuais
do objeto (sua orientação)
– Funcionamento semelhante (física realística)
– Resultado completamente diferente
• Teste: substituir código:
//rigidbody.AddForce(forca);
rigidbody.AddRelativeForce(forca);

19. Unity
• MovePosition(x,y,z)
– Move objeto físico para nova posição (tenta mover)
– Posição mundial:
= utilizar posição atual + movimento desejado
- Neste caso utilizar deltaTime para movimento
compatível / escalado pelo tempo
- Multiplicar movimento por Time.deltaTime
- AddForce = não se usa deltaTime
- Já incorporado pela engine física

20. Unity
• Exemplo MovePosition
function FixedUpdate () {
forca.x = Input.GetAxis("Horizontal");
forca.y = 0;
forca.z = Input.GetAxis("Vertical");
forca *= velocidade;
forca *= Time.deltaTime;
forca += rigidbody.position;
rigidbody.MovePosition(forca);
}

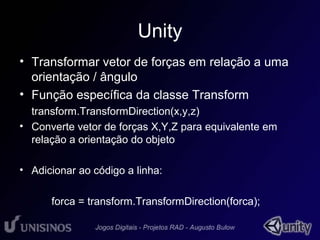

21. Unity
• Transformar vetor de forças em relação a uma
orientação / ângulo
• Função específica da classe Transform
transform.TransformDirection(x,y,z)
• Converte vetor de forças X,Y,Z para equivalente em
relação a orientação do objeto
• Adicionar ao código a linha:
forca = transform.TransformDirection(forca);
