Secretaria Municipal Adjunta de
Fiscalização – SMAFIS
CURSO DE CAPACITAÇÃO DA FISCALIZAÇÃO
INTEGRADA – CCFI II
2015

2.

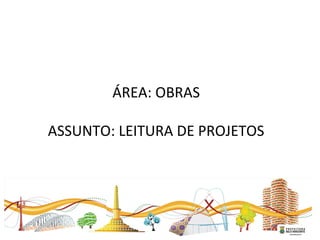

ÁREA: OBRAS
ASSUNTO: LEITURA DE PROJETOS

3.

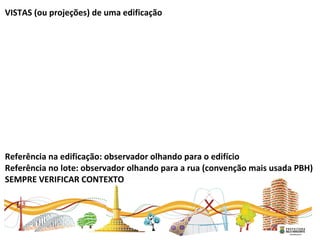

VISTAS (ou projeções) de uma edificação
Referência na edificação: observador olhando para o edifício
Referência no lote: observador olhando para a rua (convenção mais usada PBH)
SEMPRE VERIFICAR CONTEXTO

4.

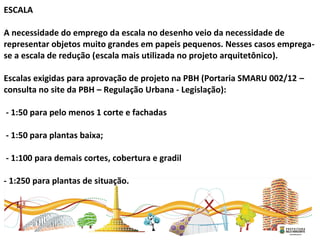

ESCALA
A necessidade do emprego da escala no desenho veio da necessidade de
representar objetos muito grandes em papeis pequenos. Nesses casos emprega-
se a escala de redução (escala mais utilizada no projeto arquitetônico).
Escalas exigidas para aprovação de projeto na PBH (Portaria SMARU 002/12 –
consulta no site da PBH – Regulação Urbana - Legislação):
- 1:50 para pelo menos 1 corte e fachadas
- 1:50 para plantas baixa;
- 1:100 para demais cortes, cobertura e gradil
- 1:250 para plantas de situação.

5.

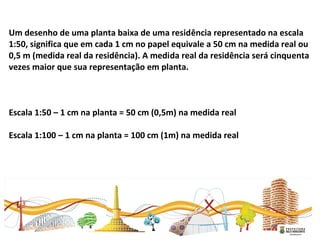

Um desenho de uma planta baixa de uma residência representado na escala
1:50, significa que em cada 1 cm no papel equivale a 50 cm na medida real ou
0,5 m (medida real da residência). A medida real da residência será cinquenta
vezes maior que sua representação em planta.
Escala 1:50 – 1 cm na planta = 50 cm (0,5m) na medida real
Escala 1:100 – 1 cm na planta = 100 cm (1m) na medida real

6.

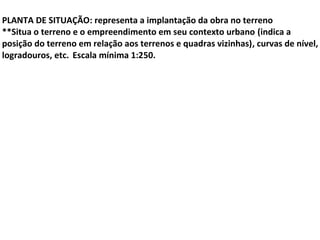

PLANTA DE SITUAÇÃO: representa a implantação da obra no terreno
**Situa o terreno e o empreendimento em seu contexto urbano (indica a
posição do terreno em relação aos terrenos e quadras vizinhas), curvas de nível,
logradouros, etc. Escala mínima 1:250.

7.

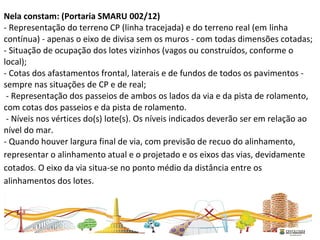

Nela constam: (Portaria SMARU 002/12)
- Representação do terreno CP (linha tracejada) e do terreno real (em linha
contínua) - apenas o eixo de divisa sem os muros - com todas dimensões cotadas;
- Situação de ocupação dos lotes vizinhos (vagos ou construídos, conforme o
local);
- Cotas dos afastamentos frontal, laterais e de fundos de todos os pavimentos -
sempre nas situações de CP e de real;
- Representação dos passeios de ambos os lados da via e da pista de rolamento,
com cotas dos passeios e da pista de rolamento.
- Níveis nos vértices do(s) lote(s). Os níveis indicados deverão ser em relação ao
nível do mar.
- Quando houver largura final de via, com previsão de recuo do alinhamento,
representar o alinhamento atual e o projetado e os eixos das vias, devidamente
cotados. O eixo da via situa-se no ponto médio da distância entre os
alinhamentos dos lotes.

8.

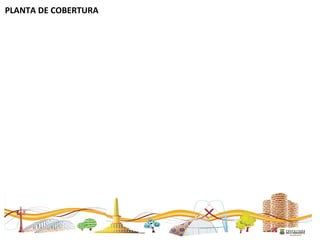

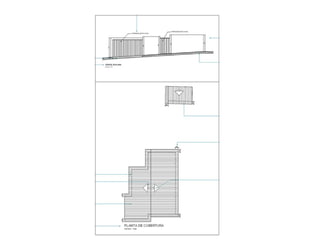

PLANTA DE COBERTURA

9.

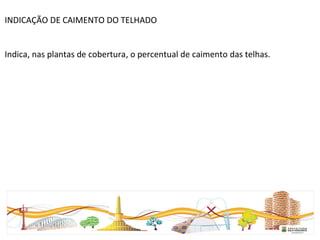

INDICAÇÃO DE CAIMENTO DO TELHADO
Indica, nas plantas de cobertura, o percentual de caimento das telhas.

11.

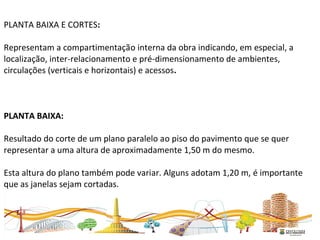

PLANTA BAIXA E CORTES:
Representam a compartimentação interna da obra indicando, em especial, a
localização, inter-relacionamento e pré-dimensionamento de ambientes,
circulações (verticais e horizontais) e acessos.

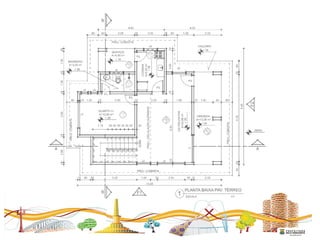

PLANTA BAIXA:
Resultado do corte de um plano paralelo ao piso do pavimento que se quer
representar a uma altura de aproximadamente 1,50 m do mesmo.
Esta altura do plano também pode variar. Alguns adotam 1,20 m, é importante
que as janelas sejam cortadas.

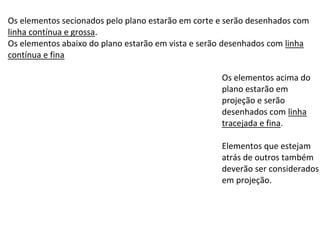

13. Os elementos secionados pelo plano estarão em corte e serão desenhados com
linha contínua e grossa.
Os elementos abaixo do plano estarão em vista e serão desenhados com linha
contínua e fina
Os elementos acima do
plano estarão em
projeção e serão
desenhados com linha
tracejada e fina.
Elementos que estejam
atrás de outros também
deverão ser considerados
em projeção.

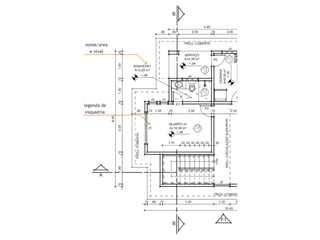

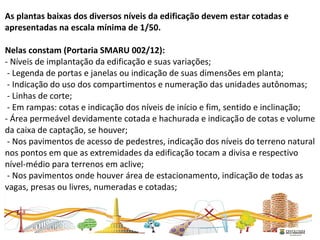

17. As plantas baixas dos diversos níveis da edificação devem estar cotadas e
apresentadas na escala mínima de 1/50.
Nelas constam (Portaria SMARU 002/12):
- Níveis de implantação da edificação e suas variações;
- Legenda de portas e janelas ou indicação de suas dimensões em planta;
- Indicação do uso dos compartimentos e numeração das unidades autônomas;
- Linhas de corte;
- Em rampas: cotas e indicação dos níveis de início e fim, sentido e inclinação;
- Área permeável devidamente cotada e hachurada e indicação de cotas e volume
da caixa de captação, se houver;
- Nos pavimentos de acesso de pedestres, indicação dos níveis do terreno natural
nos pontos em que as extremidades da edificação tocam a divisa e respectivo
nível-médio para terrenos em aclive;
- Nos pavimentos onde houver área de estacionamento, indicação de todas as
vagas, presas ou livres, numeradas e cotadas;

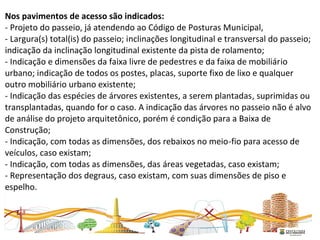

18. Nos pavimentos de acesso são indicados:
- Projeto do passeio, já atendendo ao Código de Posturas Municipal,
- Largura(s) total(is) do passeio; inclinações longitudinal e transversal do passeio;
indicação da inclinação longitudinal existente da pista de rolamento;
- Indicação e dimensões da faixa livre de pedestres e da faixa de mobiliário
urbano; indicação de todos os postes, placas, suporte fixo de lixo e qualquer
outro mobiliário urbano existente;
- Indicação das espécies de árvores existentes, a serem plantadas, suprimidas ou
transplantadas, quando for o caso. A indicação das árvores no passeio não é alvo
de análise do projeto arquitetônico, porém é condição para a Baixa de
Construção;
- Indicação, com todas as dimensões, dos rebaixos no meio-fio para acesso de
veículos, caso existam;
- Indicação, com todas as dimensões, das áreas vegetadas, caso existam;
- Representação dos degraus, caso existam, com suas dimensões de piso e
espelho.

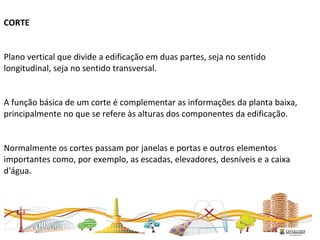

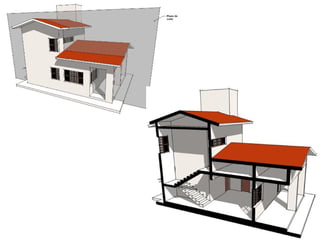

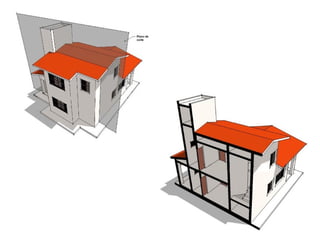

19. CORTE
Plano vertical que divide a edificação em duas partes, seja no sentido
longitudinal, seja no sentido transversal.
A função básica de um corte é complementar as informações da planta baixa,
principalmente no que se refere às alturas dos componentes da edificação.
Normalmente os cortes passam por janelas e portas e outros elementos
importantes como, por exemplo, as escadas, elevadores, desníveis e a caixa
d'água.

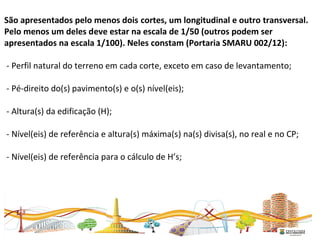

20. São apresentados pelo menos dois cortes, um longitudinal e outro transversal.
Pelo menos um deles deve estar na escala de 1/50 (outros podem ser
apresentados na escala 1/100). Neles constam (Portaria SMARU 002/12):
- Perfil natural do terreno em cada corte, exceto em caso de levantamento;
- Pé-direito do(s) pavimento(s) e o(s) nível(eis);
- Altura(s) da edificação (H);
- Nível(eis) de referência e altura(s) máxima(s) na(s) divisa(s), no real e no CP;
- Nível(eis) de referência para o cálculo de H’s;

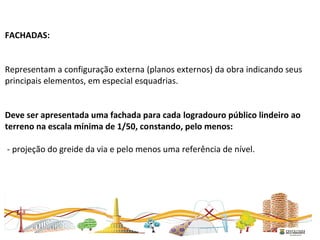

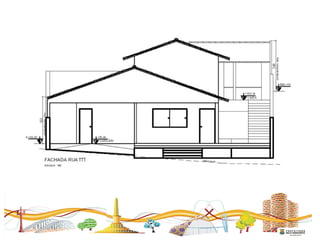

26. FACHADAS:
Representam a configuração externa (planos externos) da obra indicando seus
principais elementos, em especial esquadrias.
Deve ser apresentada uma fachada para cada logradouro público lindeiro ao
terreno na escala mínima de 1/50, constando, pelo menos:
- projeção do greide da via e pelo menos uma referência de nível.

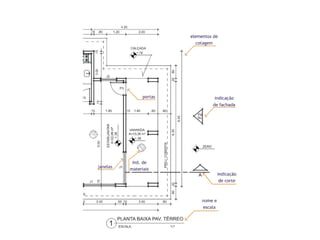

28. REPRESENTAÇÃO DE PORTAS

30. REPRESENTAÇÃO DE JANELAS

31. INDICAÇÃO DE CORTE
Indica onde o plano de corte está passando e para que lado o corte foi
desenhado

32. INDICAÇÃO DE FACHADA
Indica a fachada que foi desenhada. O triângulo deve apontar
perpendicularmente ao plano considerado para se desenhar a vista.

33. LEGENDA DOS AMBIENTES
Podem informar, para cada ambiente de uma planta baixa ou corte, o nome do
ambiente, área e nível de implantação

34. NOME E ESCALA DO DESENHO
Organizam os desenhos na prancha identificando-os e indicando a escala usada

35. REPRESENTAÇÃO DE COTAS
A cota indica a distância entre dois pontos

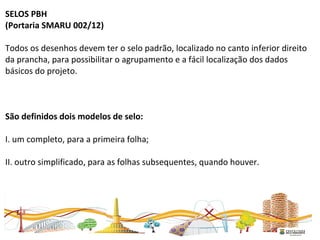

37. SELOS PBH
(Portaria SMARU 002/12)
Todos os desenhos devem ter o selo padrão, localizado no canto inferior direito
da prancha, para possibilitar o agrupamento e a fácil localização dos dados
básicos do projeto.
São definidos dois modelos de selo:
I. um completo, para a primeira folha;
II. outro simplificado, para as folhas subsequentes, quando houver.

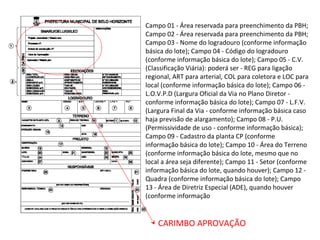

38. CARIMBO APROVAÇÃO
Campo 01 - Área reservada para preenchimento da PBH;
Campo 02 - Área reservada para preenchimento da PBH;
Campo 03 - Nome do logradouro (conforme informação
básica do lote); Campo 04 - Código do logradouro
(conforme informação básica do lote); Campo 05 - C.V.
(Classificação Viária): poderá ser - REG para ligação
regional, ART para arterial, COL para coletora e LOC para
local (conforme informação básica do lote); Campo 06 -
L.O.V.P.D (Largura Oficial da Via no Plano Diretor -
conforme informação básica do lote); Campo 07 - L.F.V.
(Largura Final da Via - conforme informação básica caso
haja previsão de alargamento); Campo 08 - P.U.
(Permissividade de uso - conforme informação básica);
Campo 09 - Cadastro da planta CP (conforme
informação básica do lote); Campo 10 - Área do Terreno
(conforme informação básica do lote, mesmo que no
local a área seja diferente); Campo 11 - Setor (conforme
informação básica do lote, quando houver); Campo 12 -
Quadra (conforme informação básica do lote); Campo
13 - Área de Diretriz Especial (ADE), quando houver
(conforme informação

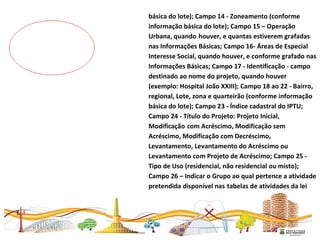

39. básica do lote); Campo 14 - Zoneamento (conforme
informação básica do lote); Campo 15 – Operação
Urbana, quando houver, e quantas estiverem grafadas
nas Informações Básicas; Campo 16- Áreas de Especial
Interesse Social, quando houver, e conforme grafado nas
Informações Básicas; Campo 17 - Identificação - campo
destinado ao nome do projeto, quando houver
(exemplo: Hospital João XXIII); Campo 18 ao 22 - Bairro,
regional, Lote, zona e quarteirão (conforme informação
básica do lote); Campo 23 - Índice cadastral do IPTU;
Campo 24 - Título do Projeto: Projeto Inicial,
Modificação com Acréscimo, Modificação sem
Acréscimo, Modificação com Decréscimo,
Levantamento, Levantamento do Acréscimo ou
Levantamento com Projeto de Acréscimo; Campo 25 -
Tipo de Uso (residencial, não residencial ou misto);
Campo 26 – Indicar o Grupo ao qual pertence a atividade
pretendida disponível nas tabelas de atividades da lei

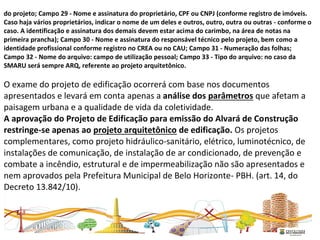

40. do projeto; Campo 29 - Nome e assinatura do proprietário, CPF ou CNPJ (conforme registro de imóveis.
Caso haja vários proprietários, indicar o nome de um deles e outros, outro, outra ou outras - conforme o
caso. A identificação e assinatura dos demais devem estar acima do carimbo, na área de notas na
primeira prancha); Campo 30 - Nome e assinatura do responsável técnico pelo projeto, bem como a
identidade profissional conforme registro no CREA ou no CAU; Campo 31 - Numeração das folhas;
Campo 32 - Nome do arquivo: campo de utilização pessoal; Campo 33 - Tipo do arquivo: no caso da
SMARU será sempre ARQ, referente ao projeto arquitetônico.
O exame do projeto de edificação ocorrerá com base nos documentos
apresentados e levará em conta apenas a análise dos parâmetros que afetam a
paisagem urbana e a qualidade de vida da coletividade.
A aprovação do Projeto de Edificação para emissão do Alvará de Construção
restringe-se apenas ao projeto arquitetônico de edificação. Os projetos
complementares, como projeto hidráulico-sanitário, elétrico, luminotécnico, de
instalações de comunicação, de instalação de ar condicionado, de prevenção e
combate a incêndio, estrutural e de impermeabilização não são apresentados e
nem aprovados pela Prefeitura Municipal de Belo Horizonte- PBH. (art. 14, do
Decreto 13.842/10).

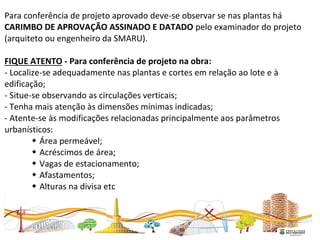

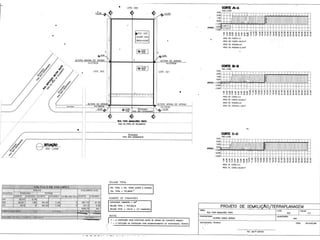

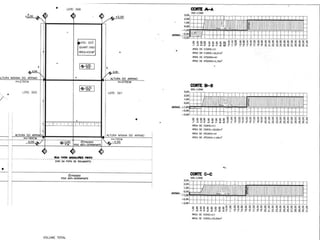

41. Para conferência de projeto aprovado deve-se observar se nas plantas há
CARIMBO DE APROVAÇÃO ASSINADO E DATADO pelo examinador do projeto
(arquiteto ou engenheiro da SMARU).
FIQUE ATENTO - Para conferência de projeto na obra:
- Localize-se adequadamente nas plantas e cortes em relação ao lote e à
edificação;
- Situe-se observando as circulações verticais;
- Tenha mais atenção às dimensões mínimas indicadas;
- Atente-se às modificações relacionadas principalmente aos parâmetros
urbanísticos:
 Área permeável;
 Acréscimos de área;
 Vagas de estacionamento;
 Afastamentos;
 Alturas na divisa etc

44. Agradecemos a atenção!
Instrutor: Fernanda
Telefone: 32774927
