1. DESENHO DE ARQUITETURA
• Linguagem para explicar
um projeto.
• De forma
universal, para
profissionais e leigos.
• Normas e convenções existentes.

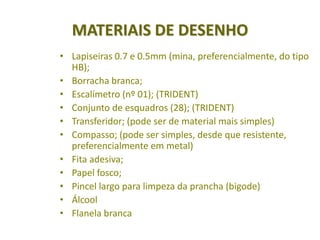

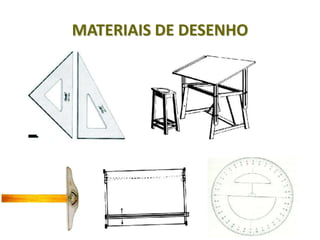

2. MATERIAIS DE DESENHO
• Lapiseiras 0.7 e 0.5mm (mina, preferencialmente, do tipo
HB);
• Borracha branca;
• Escalímetro (nº 01); (TRIDENT)
• Conjunto de esquadros (28); (TRIDENT)
• Transferidor; (pode ser de material mais simples)
• Compasso; (pode ser simples, desde que resistente,
preferencialmente em metal)
• Fita adesiva;
• Papel fosco;
• Pincel largo para limpeza da prancha (bigode)
• Álcool
• Flanela branca

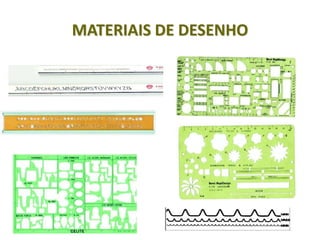

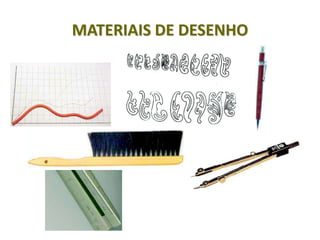

3. MATERIAIS DE DESENHO

4. MATERIAIS DE DESENHO

5. MATERIAIS DE DESENHO

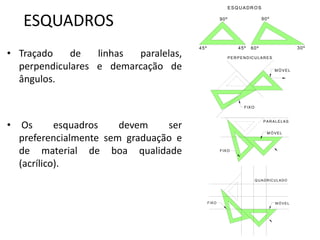

6. ESQUADROS
ESQUADROS 90º 90º
45º 45º 60º 30º
• Traçado de linhas paralelas, P E R P E N D IC U L A R E S
perpendiculares e demarcação de M ÓVEL
ângulos.
F IX O
•
PAR ALELAS
Os esquadros devem ser
M ÓVEL
preferencialmente sem graduação e
de material de boa qualidade F IX O
(acrílico).
Q U A D R IC U L A D O
F IX O M ÓVEL

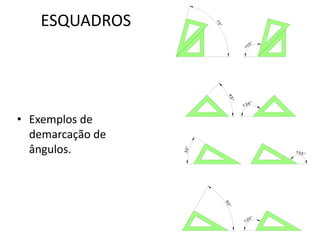

7. ESQUADROS
75
°
5°
10
45
°
5°
13
• Exemplos de
demarcação de
ângulos.
30°
150
°
60
°
0°
12

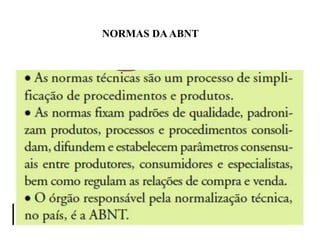

8. NORMAS DA ABNT

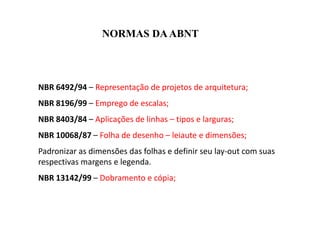

9. NORMAS DA ABNT
NBR 6492/94 – Representação de projetos de arquitetura;
NBR 8196/99 – Emprego de escalas;
NBR 8403/84 – Aplicações de linhas – tipos e larguras;
NBR 10068/87 – Folha de desenho – leiaute e dimensões;
Padronizar as dimensões das folhas e definir seu lay-out com suas
respectivas margens e legenda.

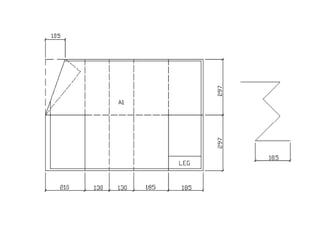

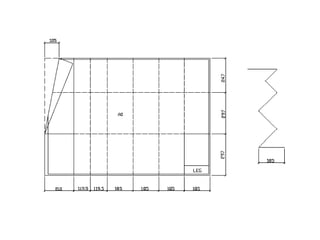

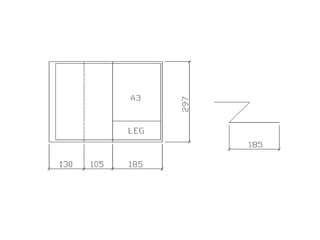

NBR 13142/99 – Dobramento e cópia;

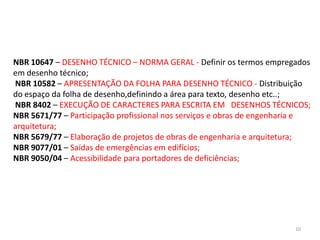

10. NBR 10647 – DESENHO TÉCNICO – NORMA GERAL - Definir os termos empregados
em desenho técnico;
NBR 10582 – APRESENTAÇÃO DA FOLHA PARA DESENHO TÉCNICO - Distribuição
do espaço da folha de desenho,definindo a área para texto, desenho etc..;

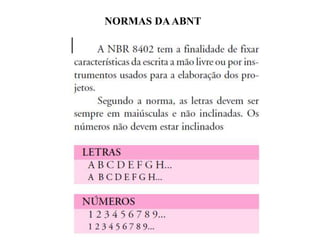

NBR 8402 – EXECUÇÃO DE CARACTERES PARA ESCRITA EM DESENHOS TÉCNICOS;
NBR 5671/77 – Participação profissional nos serviços e obras de engenharia e
arquitetura;
NBR 5679/77 – Elaboração de projetos de obras de engenharia e arquitetura;
NBR 9077/01 – Saídas de emergências em edifícios;
NBR 9050/04 – Acessibilidade para portadores de deficiências;
10

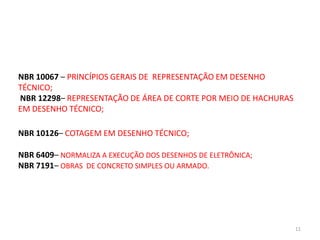

11. NBR 10067 – PRINCÍPIOS GERAIS DE REPRESENTAÇÃO EM DESENHO
TÉCNICO;
NBR 12298– REPRESENTAÇÃO DE ÁREA DE CORTE POR MEIO DE HACHURAS
EM DESENHO TÉCNICO;
NBR 10126– COTAGEM EM DESENHO TÉCNICO;
NBR 6409– NORMALIZA A EXECUÇÃO DOS DESENHOS DE ELETRÔNICA;
NBR 7191– OBRAS DE CONCRETO SIMPLES OU ARMADO.
11

12. NORMAS DA ABNT

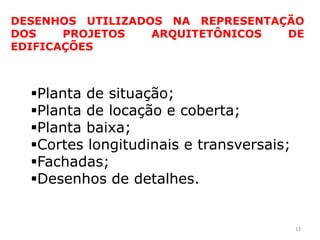

13. DESENHOS UTILIZADOS NA REPRESENTAÇÃO
DOS PROJETOS ARQUITETÔNICOS DE
EDIFICAÇÕES
Planta de situação;
Planta de locação e coberta;
Planta baixa;
Cortes longitudinais e transversais;
Fachadas;
Desenhos de detalhes.
13

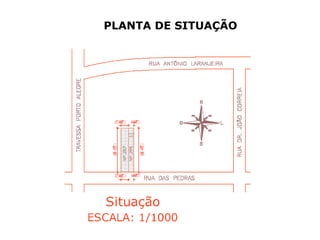

14. PLANTA DE SITUAÇÃO

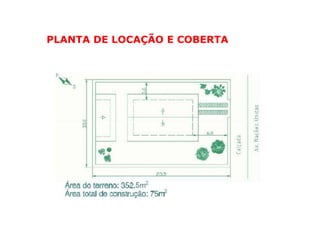

15. PLANTA DE LOCAÇÃO E COBERTA

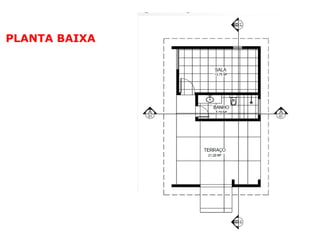

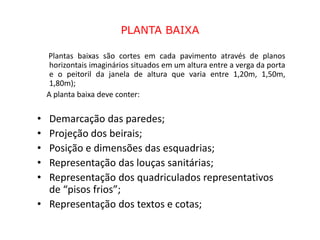

16. PLANTA BAIXA

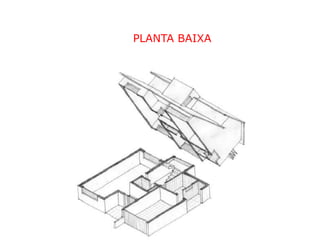

Plantas baixas são cortes em cada pavimento através de planos
horizontais imaginários situados em um altura entre a verga da porta
e o peitoril da janela de altura que varia entre 1,20m, 1,50m,
1,80m);
A planta baixa deve conter:
• Demarcação das paredes;
• Projeção dos beirais;
• Posição e dimensões das esquadrias;
• Representação das louças sanitárias;
• Representação dos quadriculados representativos
de “pisos frios”;
• Representação dos textos e cotas;

17. PLANTA BAIXA

18. PLANTA BAIXA

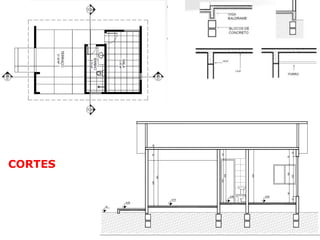

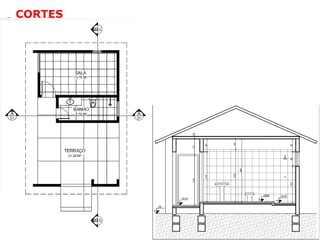

19. CORTES

20. CORTES

21. CORTES

22. CORTES
22

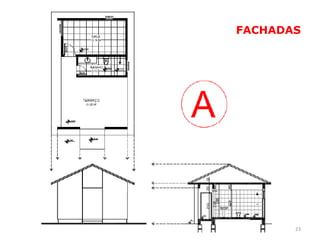

23. FACHADAS
23

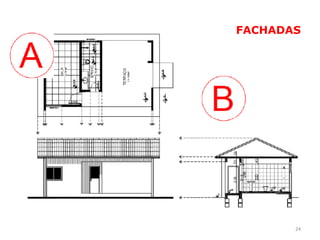

24. FACHADAS
24

25. FACHADAS
25

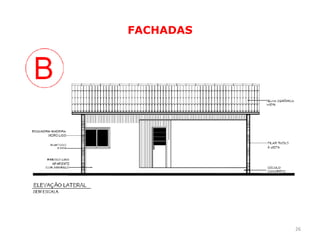

26. FACHADAS
26

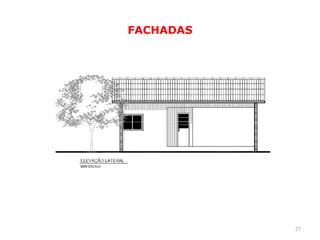

27. FACHADAS
27

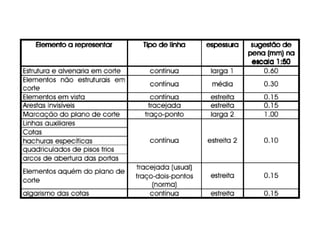

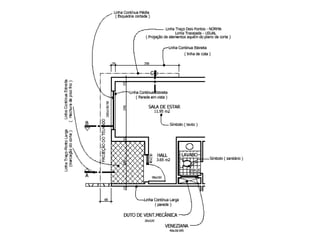

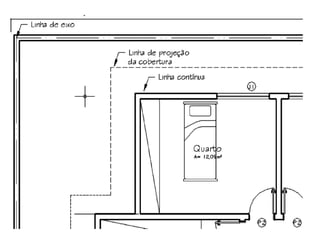

28. TIPOS E ESPESSURA DE LINHA EMPREGADOS
estreita, média, larga, tracejada, traço-dois pontos, ...
• Transmitem informações sobre os elementos que estão
representando;
Linhas largas: elementos estruturais ou de alvenaria cortados
pelo plano de corte;
Linhas médias: elementos leves cortados pelo plano de
corte;
Linhas estreitas: arestas e contornos aparentes, não cortados
pelo plano de corte;

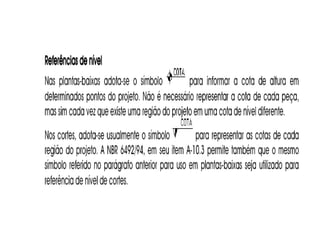

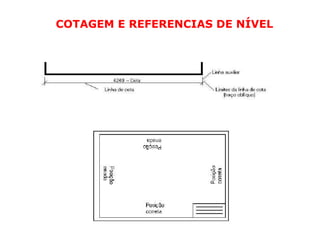

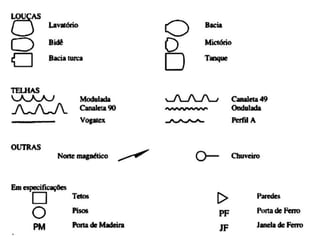

33. COTAGEM E REFERENCIAS DE NÍVEL

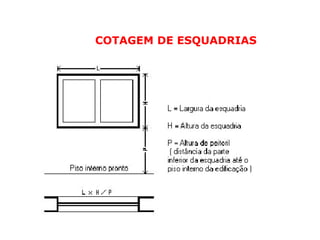

34. COTAGEM DE ESQUADRIAS

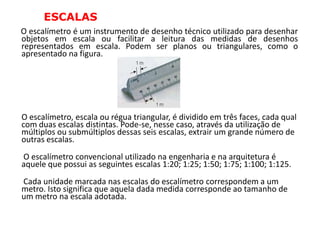

36. ESCALAS
O escalímetro é um instrumento de desenho técnico utilizado para desenhar
objetos em escala ou facilitar a leitura das medidas de desenhos
representados em escala. Podem ser planos ou triangulares, como o
apresentado na figura.
O escalímetro, escala ou régua triangular, é dividido em três faces, cada qual
com duas escalas distintas. Pode-se, nesse caso, através da utilização de
múltiplos ou submúltiplos dessas seis escalas, extrair um grande número de
outras escalas.
O escalímetro convencional utilizado na engenharia e na arquitetura é
aquele que possui as seguintes escalas 1:20; 1:25; 1:50; 1:75; 1:100; 1:125.
Cada unidade marcada nas escalas do escalímetro correspondem a um
metro. Isto significa que aquela dada medida corresponde ao tamanho de
um metro na escala adotada.

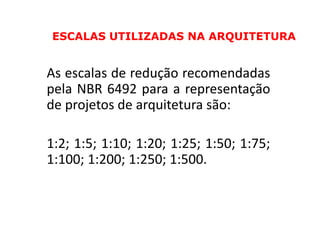

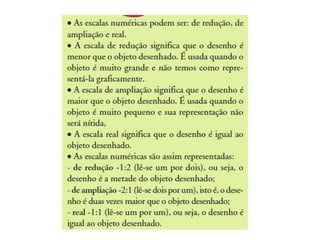

37. ESCALAS UTILIZADAS NA ARQUITETURA
As escalas de redução recomendadas
pela NBR 6492 para a representação
de projetos de arquitetura são:
1:2; 1:5; 1:10; 1:20; 1:25; 1:50; 1:75;
1:100; 1:200; 1:250; 1:500.

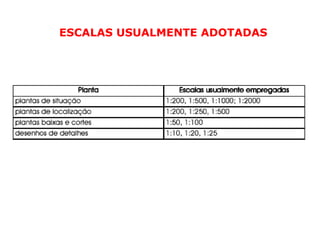

38. ESCALAS USUALMENTE ADOTADAS

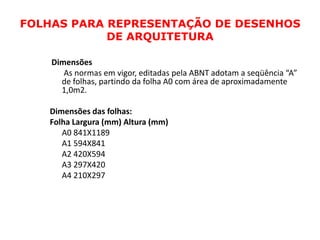

40. FOLHAS PARA REPRESENTAÇÃO DE DESENHOS
DE ARQUITETURA
Dimensões
As normas em vigor, editadas pela ABNT adotam a seqüência “A”
de folhas, partindo da folha A0 com área de aproximadamente
1,0m2.
Dimensões das folhas:
Folha Largura (mm) Altura (mm)
A0 841X1189
A1 594X841
A2 420X594
A3 297X420
A4 210X297

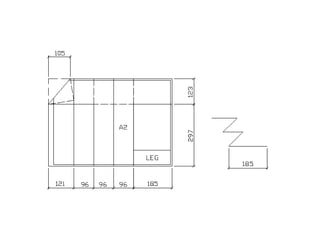

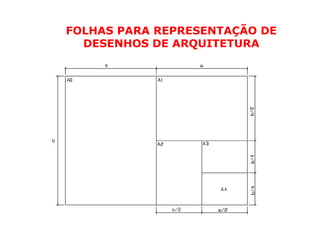

41. FOLHAS PARA REPRESENTAÇÃO DE
DESENHOS DE ARQUITETURA

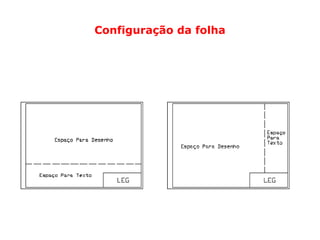

46. Configuração da folha

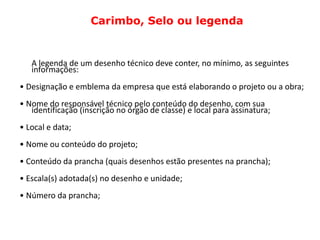

47. Carimbo, Selo ou legenda
A legenda de um desenho técnico deve conter, no mínimo, as seguintes
informações:
• Designação e emblema da empresa que está elaborando o projeto ou a obra;
• Nome do responsável técnico pelo conteúdo do desenho, com sua
identificação (inscrição no órgão de classe) e local para assinatura;
• Local e data;
• Nome ou conteúdo do projeto;
• Conteúdo da prancha (quais desenhos estão presentes na prancha);
• Escala(s) adotada(s) no desenho e unidade;
• Número da prancha;

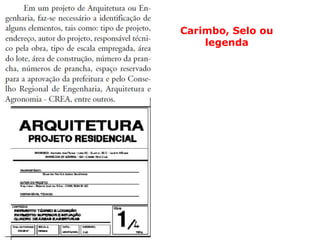

48. Carimbo, Selo ou
legenda

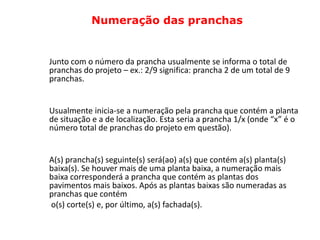

49. Numeração das pranchas
Junto com o número da prancha usualmente se informa o total de
pranchas do projeto – ex.: 2/9 significa: prancha 2 de um total de 9
pranchas.
Usualmente inicia-se a numeração pela prancha que contém a planta
de situação e a de localização. Esta seria a prancha 1/x (onde “x” é o
número total de pranchas do projeto em questão).
A(s) prancha(s) seguinte(s) será(ao) a(s) que contém a(s) planta(s)
baixa(s). Se houver mais de uma planta baixa, a numeração mais
baixa corresponderá a prancha que contém as plantas dos
pavimentos mais baixos. Após as plantas baixas são numeradas as
pranchas que contém
o(s) corte(s) e, por último, a(s) fachada(s).

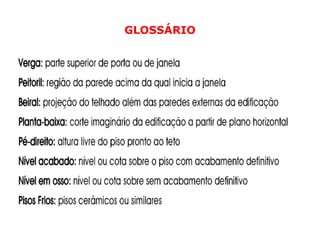

50. GLOSSÁRIO
