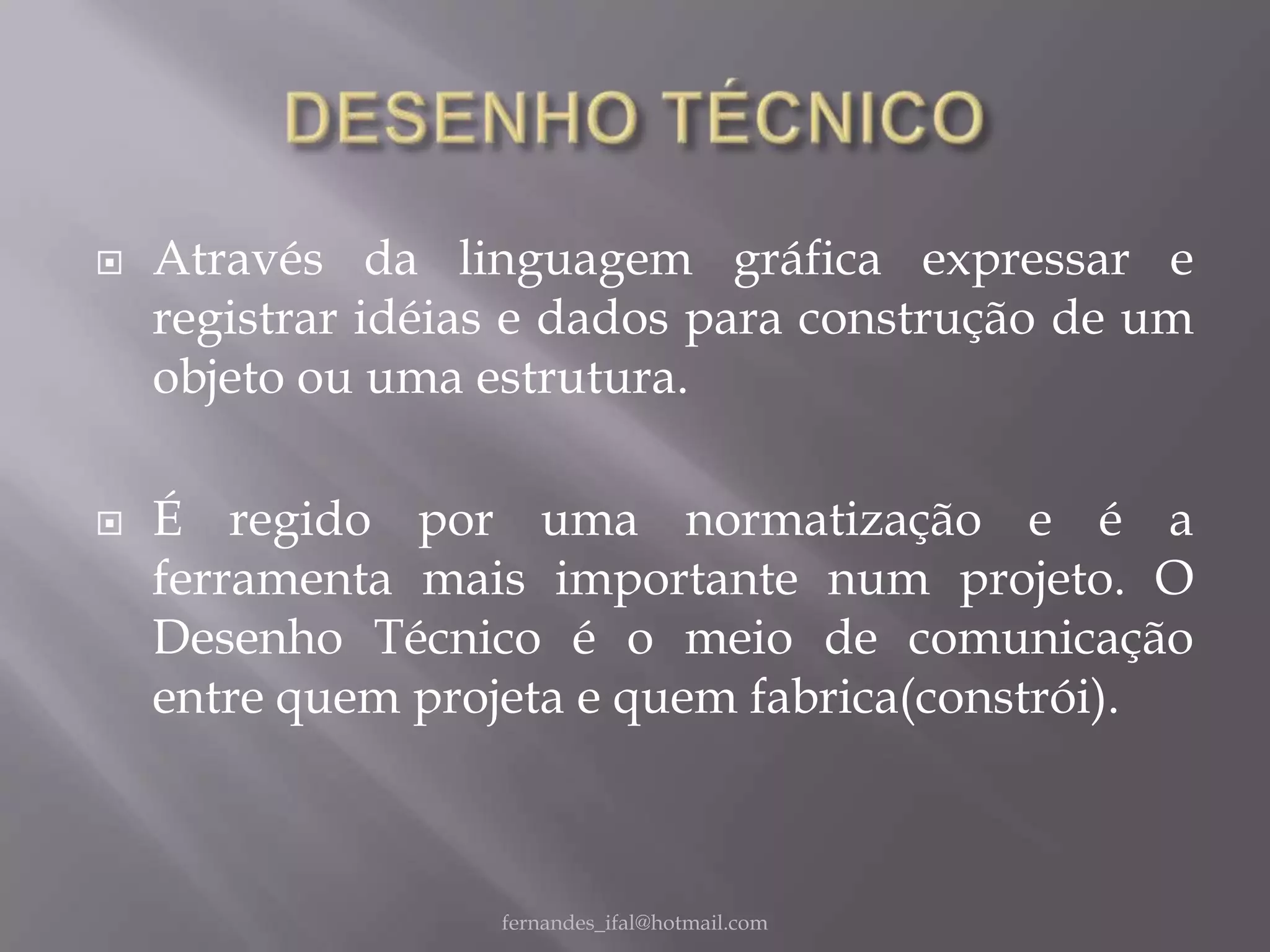

   Através da linguagem gráfica expressar e
    registrar idéias e dados para construção de um
    objeto ou uma estrutura.

   É regido por uma normatização e é a
    ferramenta mais importante num projeto. O
    Desenho Técnico é o meio de comunicação
    entre quem projeta e quem fabrica(constrói).



                   fernandes_ifal@hotmail.com

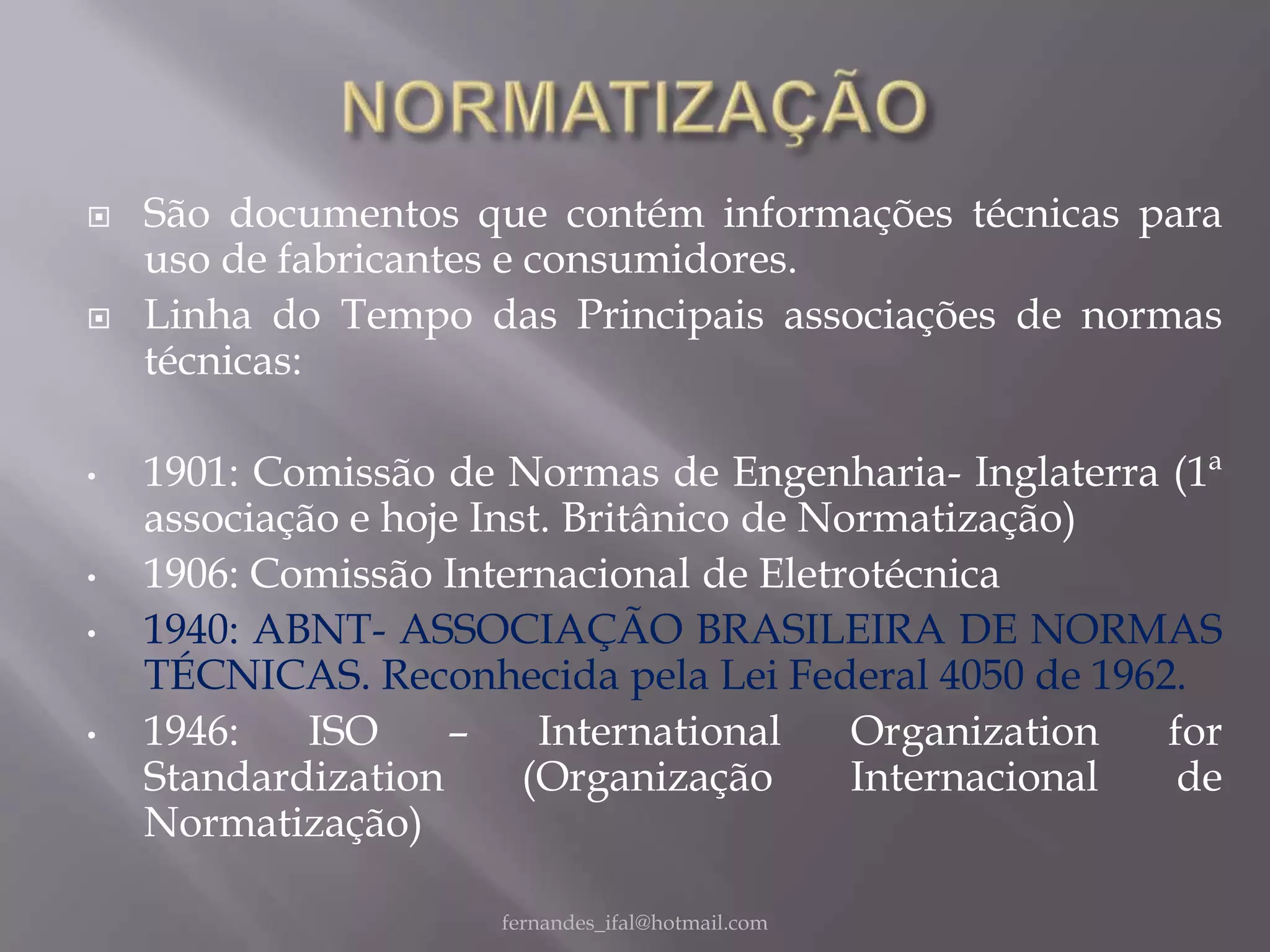

   São documentos que contém informações técnicas para
    uso de fabricantes e consumidores.
   Linha do Tempo das Principais associações de normas
    técnicas:

•   1901: Comissão de Normas de Engenharia- Inglaterra (1ª
    associação e hoje Inst. Britânico de Normatização)
•   1906: Comissão Internacional de Eletrotécnica
•   1940: ABNT- ASSOCIAÇÃO BRASILEIRA DE NORMAS
    TÉCNICAS. Reconhecida pela Lei Federal 4050 de 1962.
•   1946:    ISO    –     International    Organization  for
    Standardization      (Organização      Internacional  de
    Normatização)

                      fernandes_ifal@hotmail.com

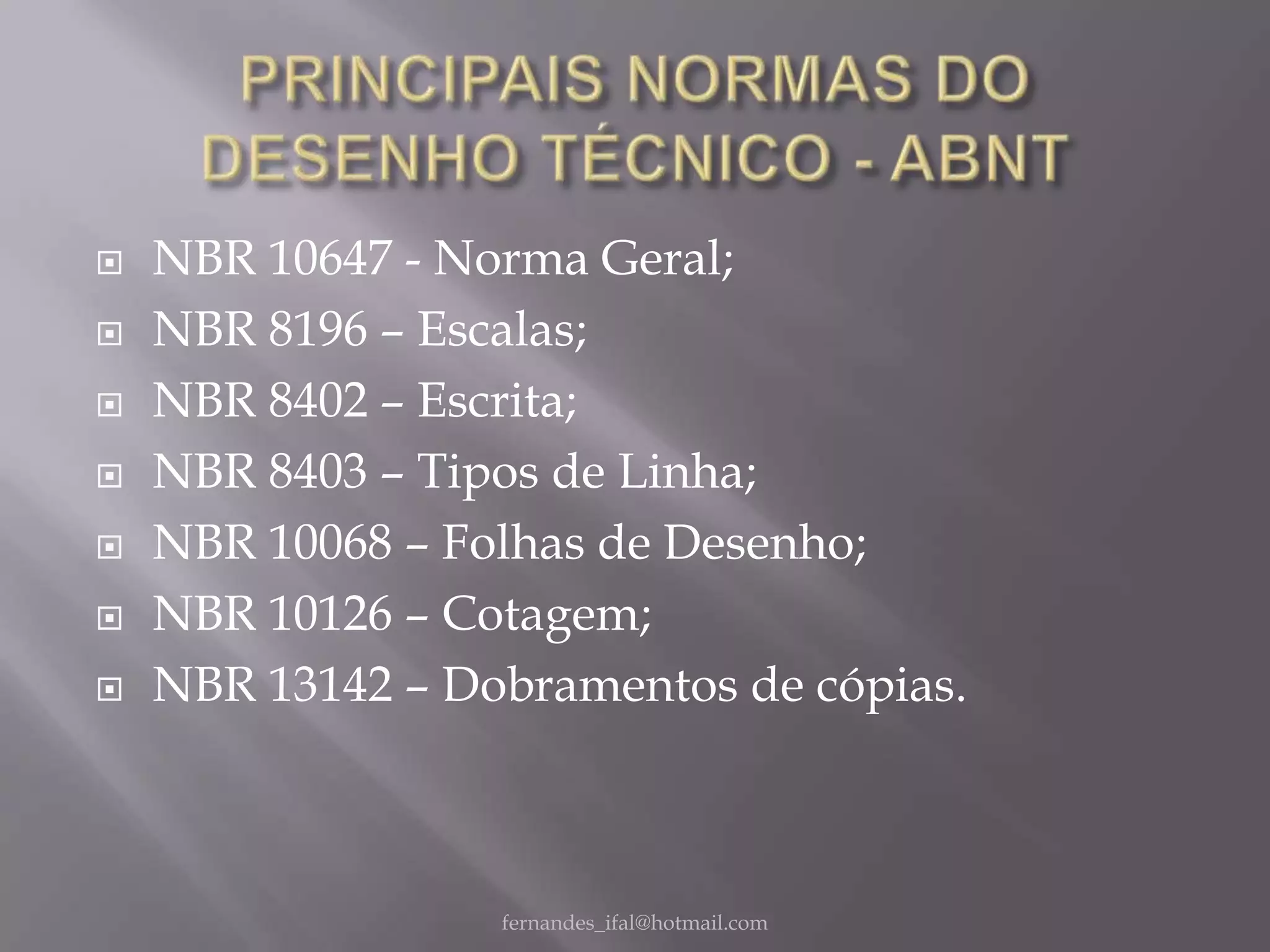

   NBR 10647 - Norma Geral;
   NBR 8196 – Escalas;
   NBR 8402 – Escrita;
   NBR 8403 – Tipos de Linha;
   NBR 10068 – Folhas de Desenho;
   NBR 10126 – Cotagem;
   NBR 13142 – Dobramentos de cópias.



                  fernandes_ifal@hotmail.com

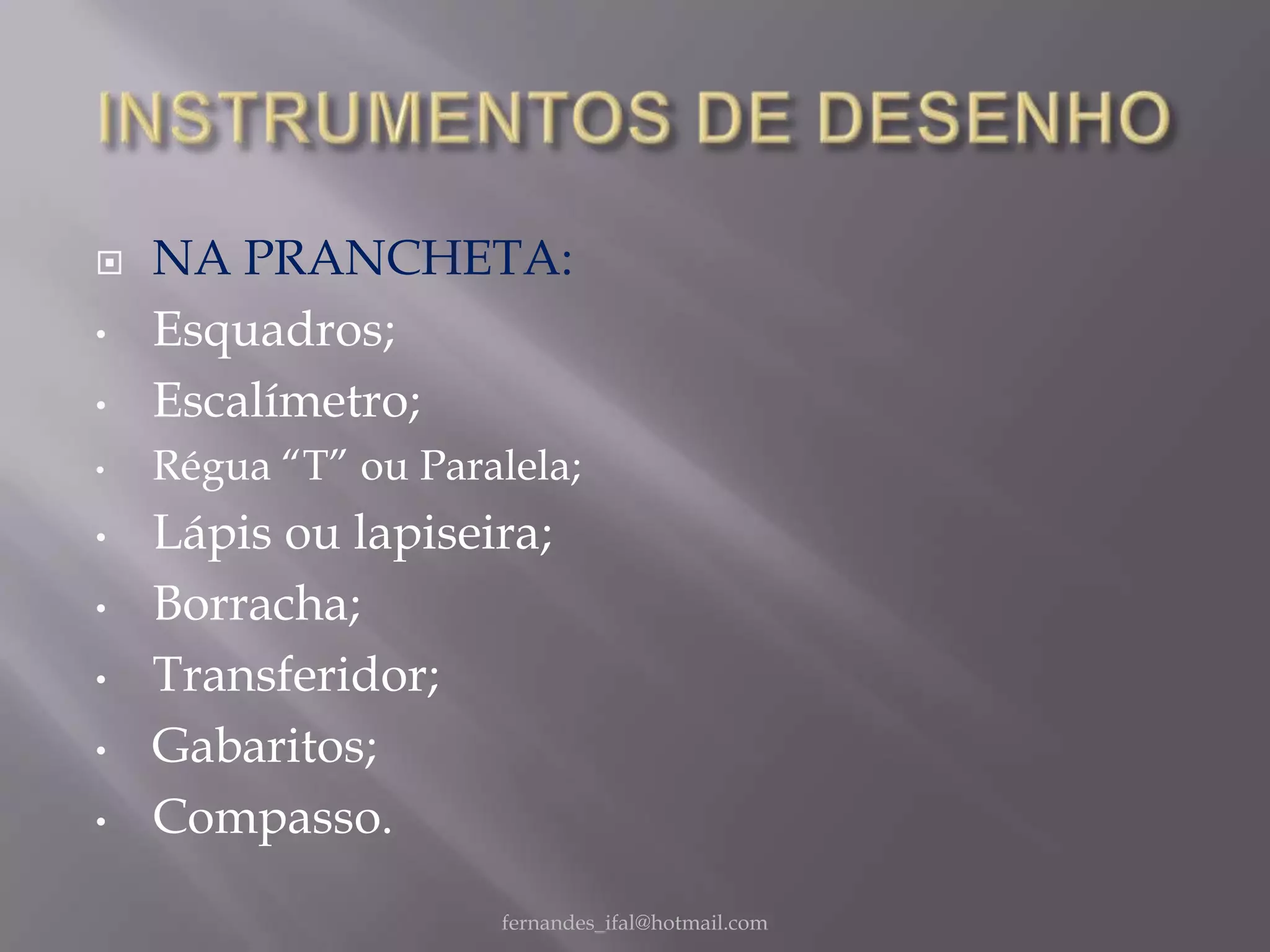

   NA PRANCHETA:
•   Esquadros;
•   Escalímetro;
•   Régua “T” ou Paralela;
•   Lápis ou lapiseira;
•   Borracha;
•   Transferidor;
•   Gabaritos;
•   Compasso.
                     fernandes_ifal@hotmail.com

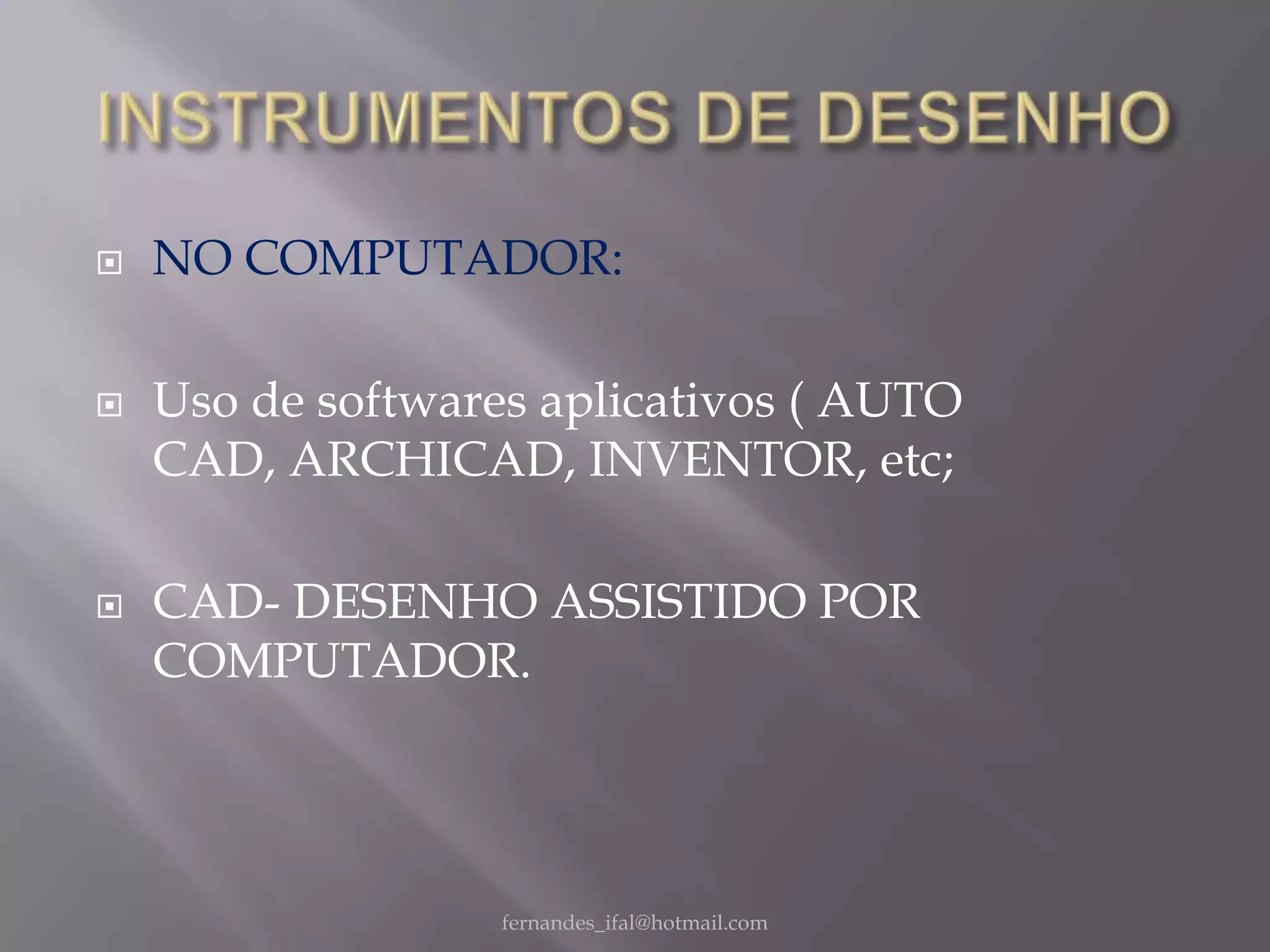

   NO COMPUTADOR:

   Uso de softwares aplicativos ( AUTO
    CAD, ARCHICAD, INVENTOR, etc;

   CAD- DESENHO ASSISTIDO POR
    COMPUTADOR.




                   fernandes_ifal@hotmail.com
fernandes_ifal@hotmail.com

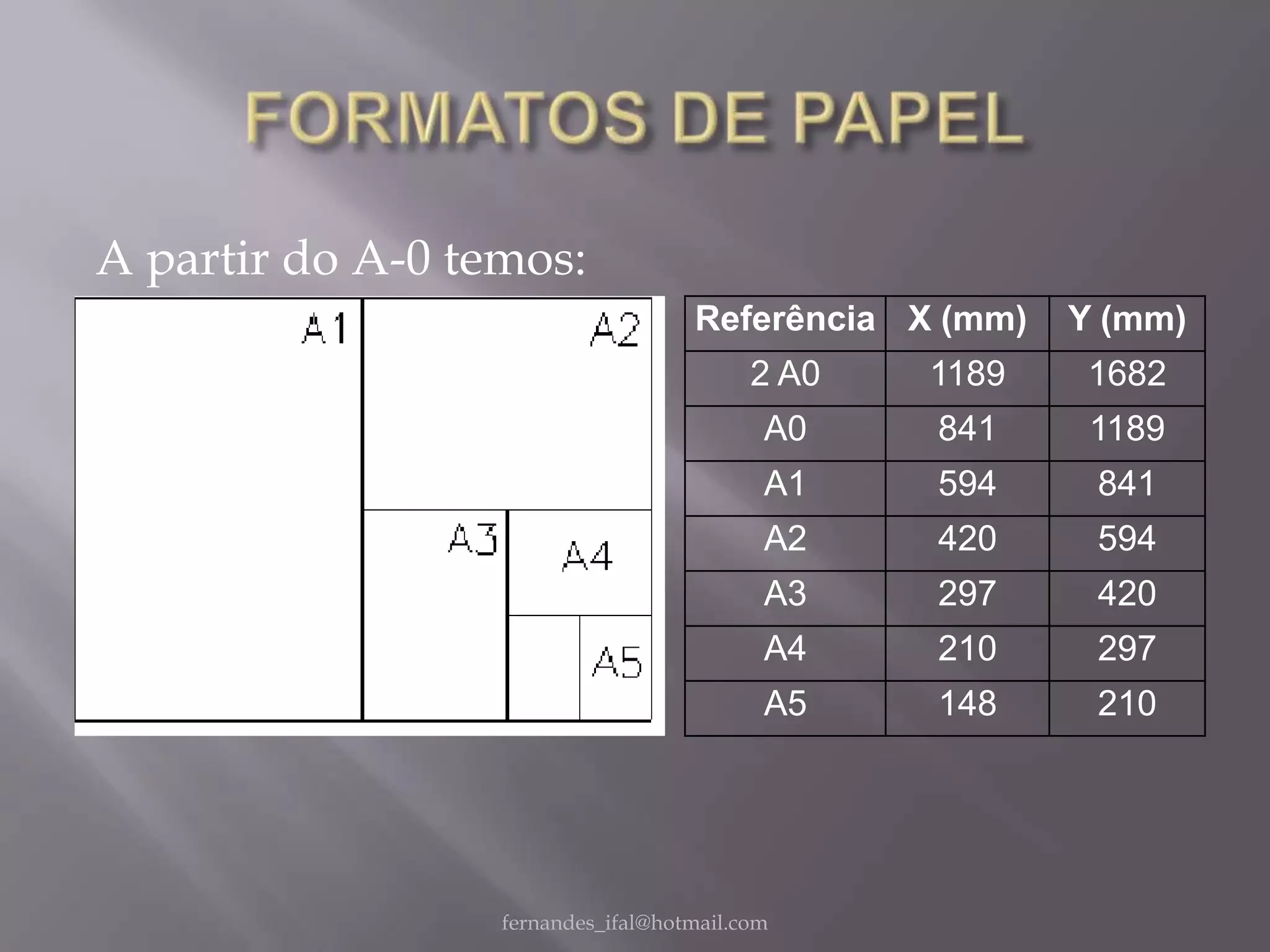

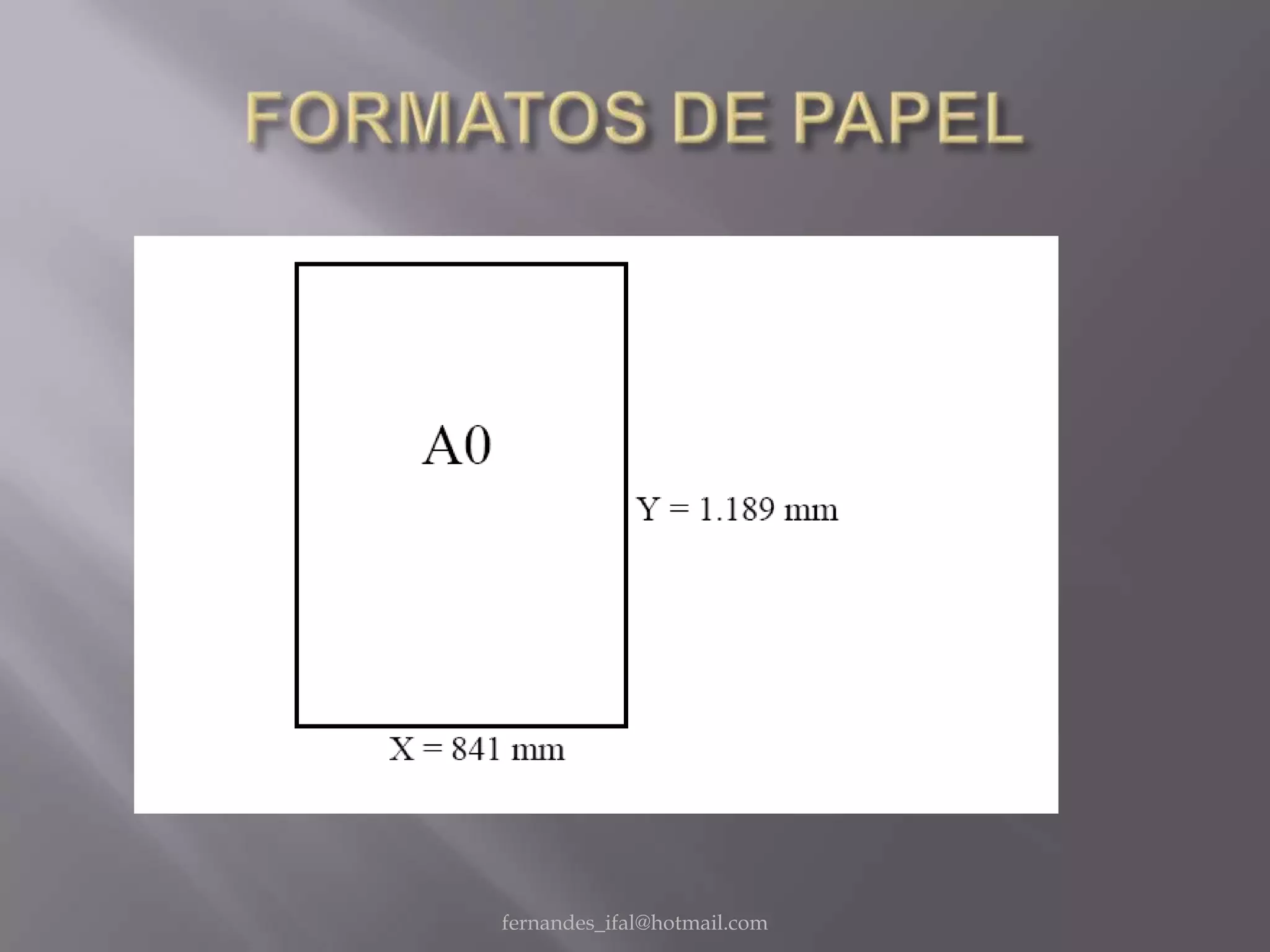

A partir do A-0 temos:
                                    Referência X (mm)   Y (mm)
                                          2 A0   1189    1682
                                           A0    841     1189
                                           A1    594     841
                                           A2    420     594
                                           A3    297     420
                                           A4    210     297
                                           A5    148     210




                  fernandes_ifal@hotmail.com

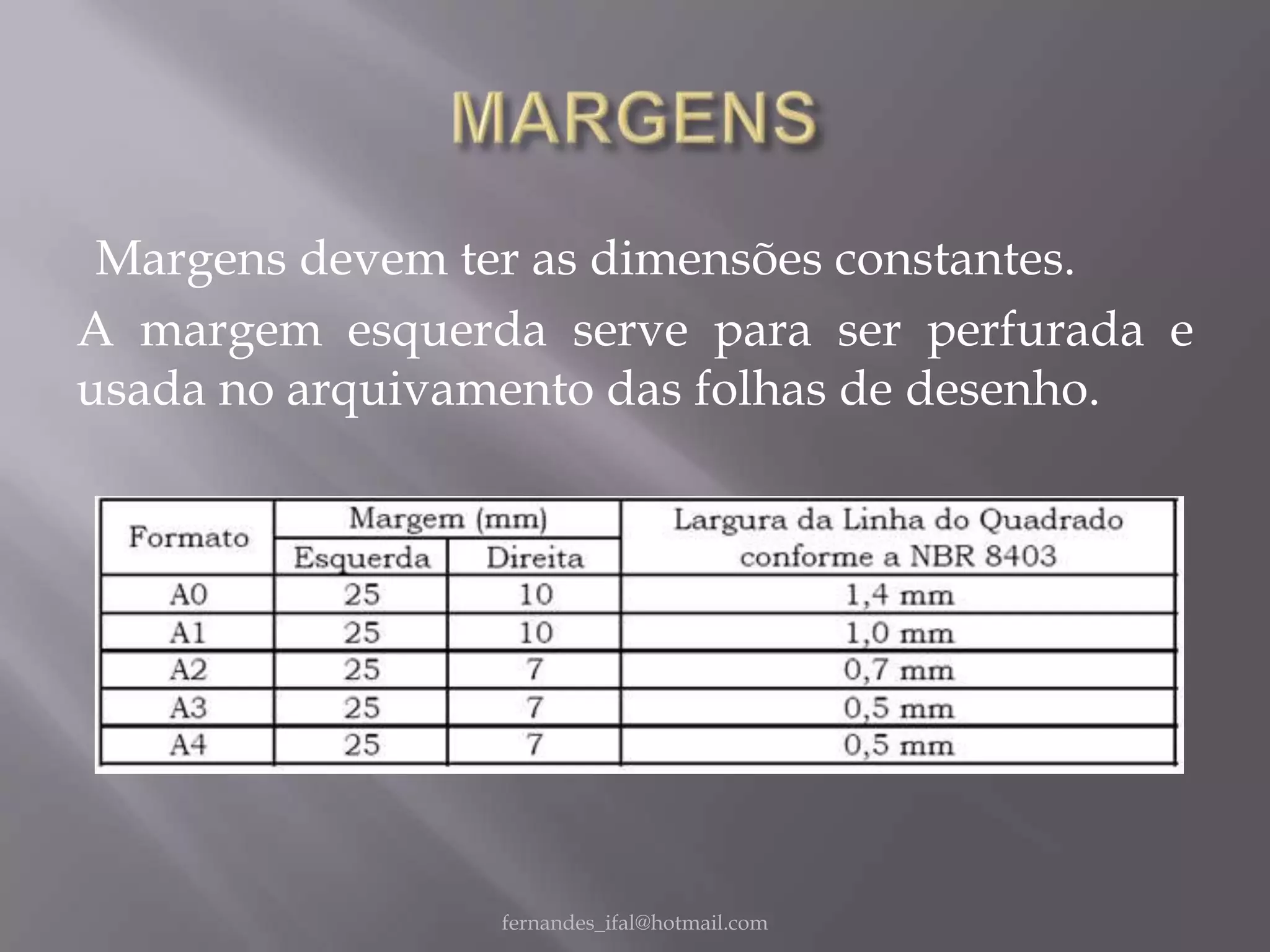

Margens devem ter as dimensões constantes.
A margem esquerda serve para ser perfurada e
usada no arquivamento das folhas de desenho.




                fernandes_ifal@hotmail.com

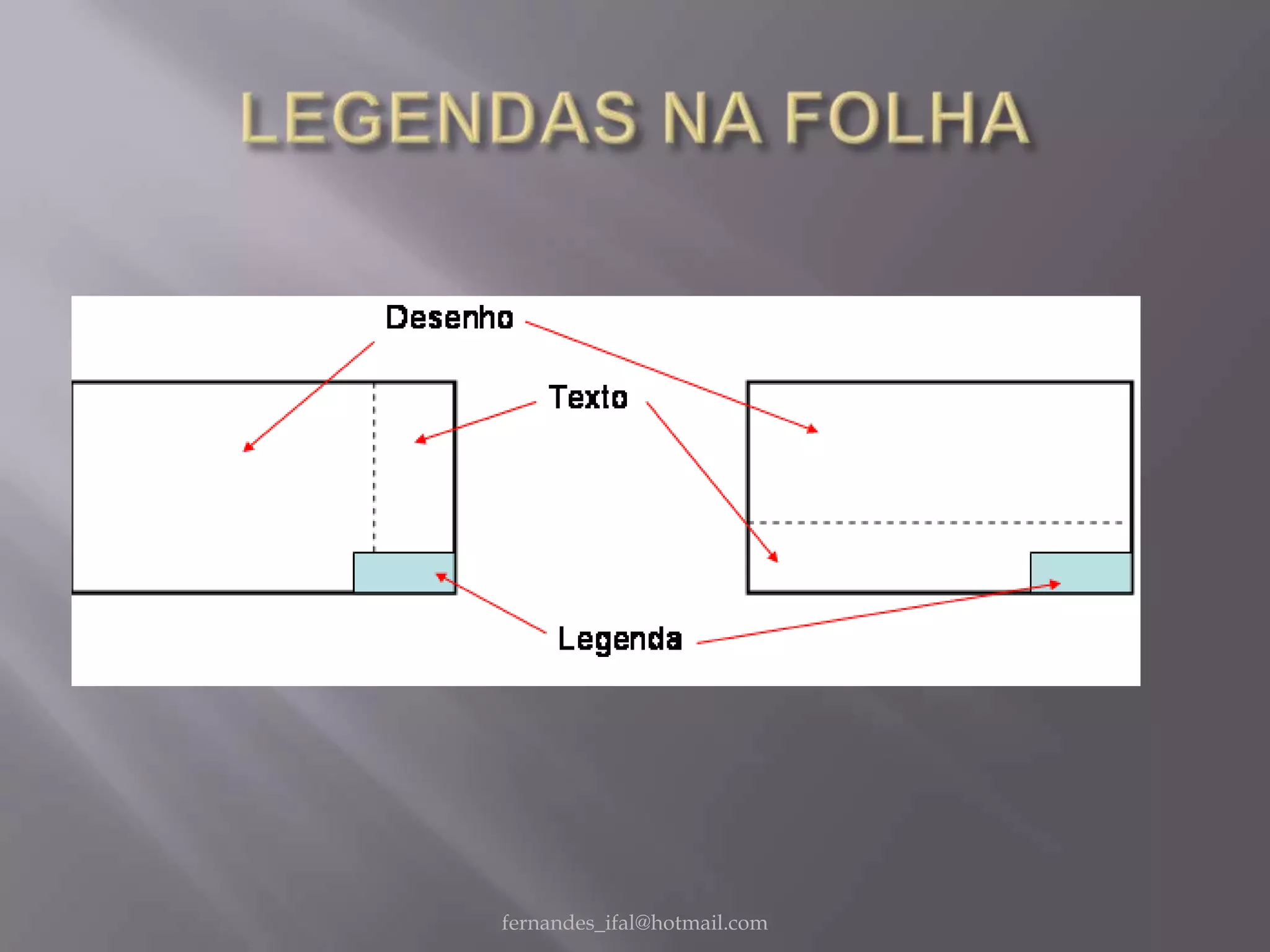

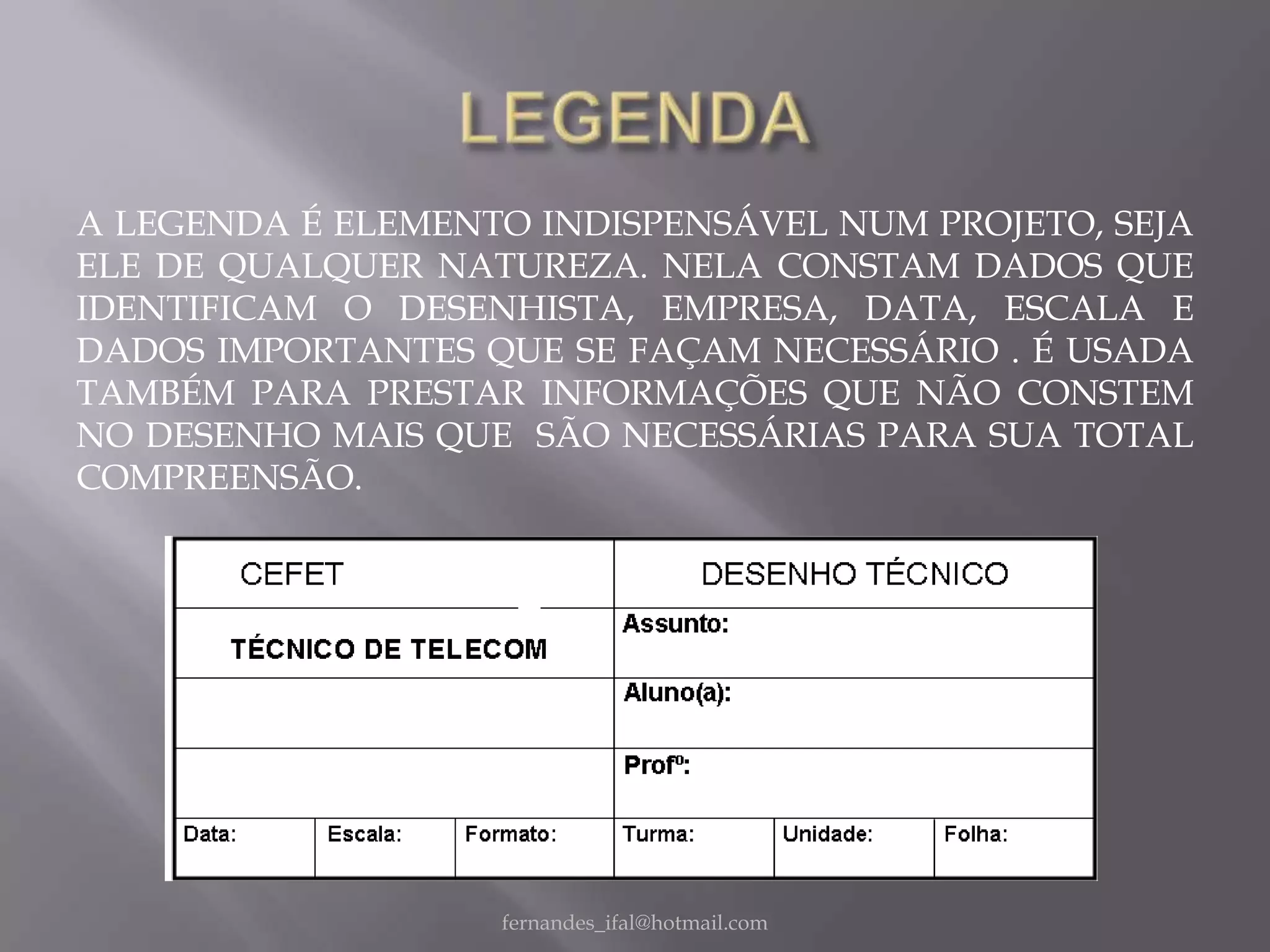

A LEGENDA É ELEMENTO INDISPENSÁVEL NUM PROJETO, SEJA
ELE DE QUALQUER NATUREZA. NELA CONSTAM DADOS QUE
IDENTIFICAM O DESENHISTA, EMPRESA, DATA, ESCALA E
DADOS IMPORTANTES QUE SE FAÇAM NECESSÁRIO . É USADA
TAMBÉM PARA PRESTAR INFORMAÇÕES QUE NÃO CONSTEM
NO DESENHO MAIS QUE SÃO NECESSÁRIAS PARA SUA TOTAL
COMPREENSÃO.




                   fernandes_ifal@hotmail.com
fernandes_ifal@hotmail.com

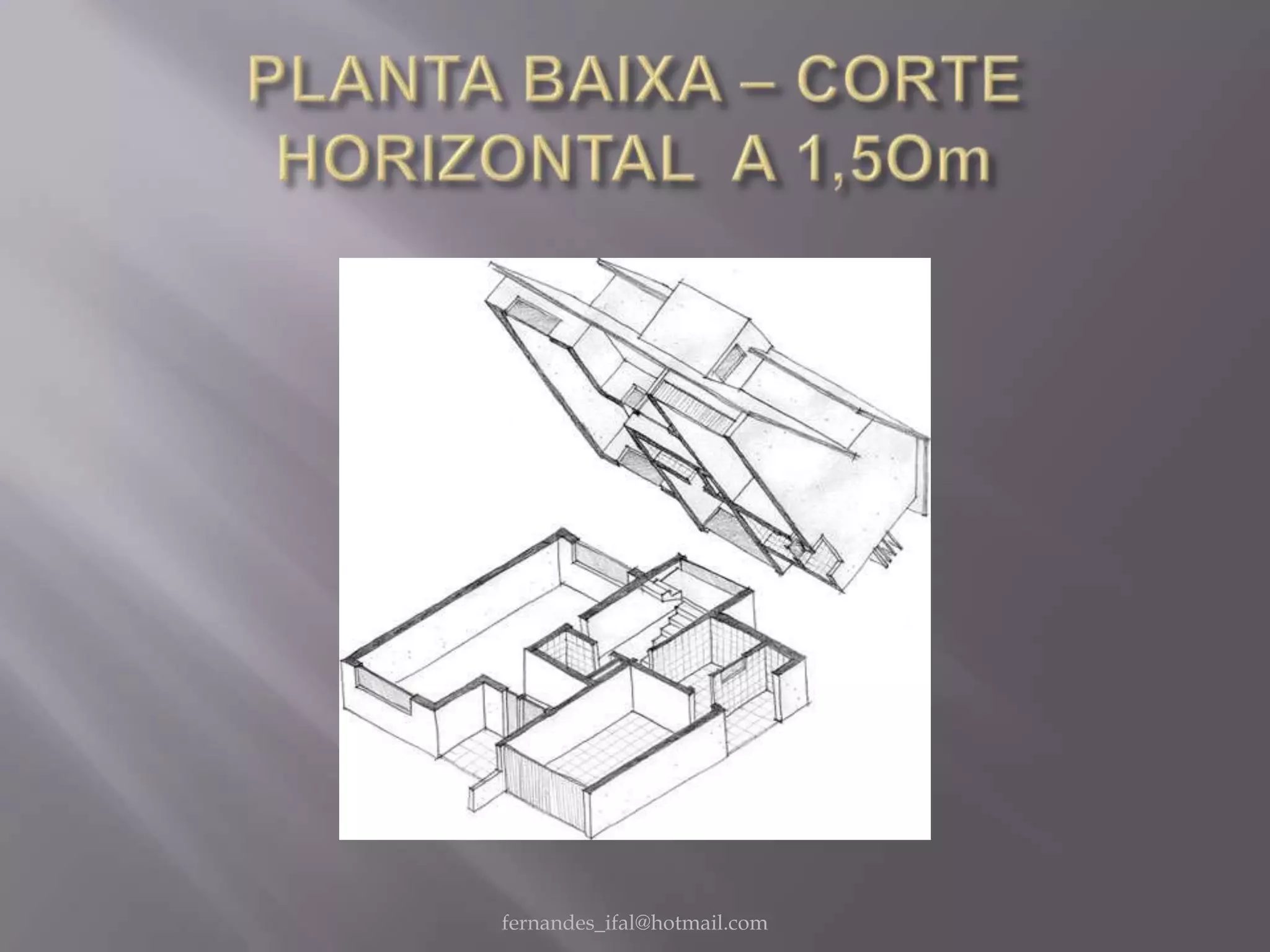

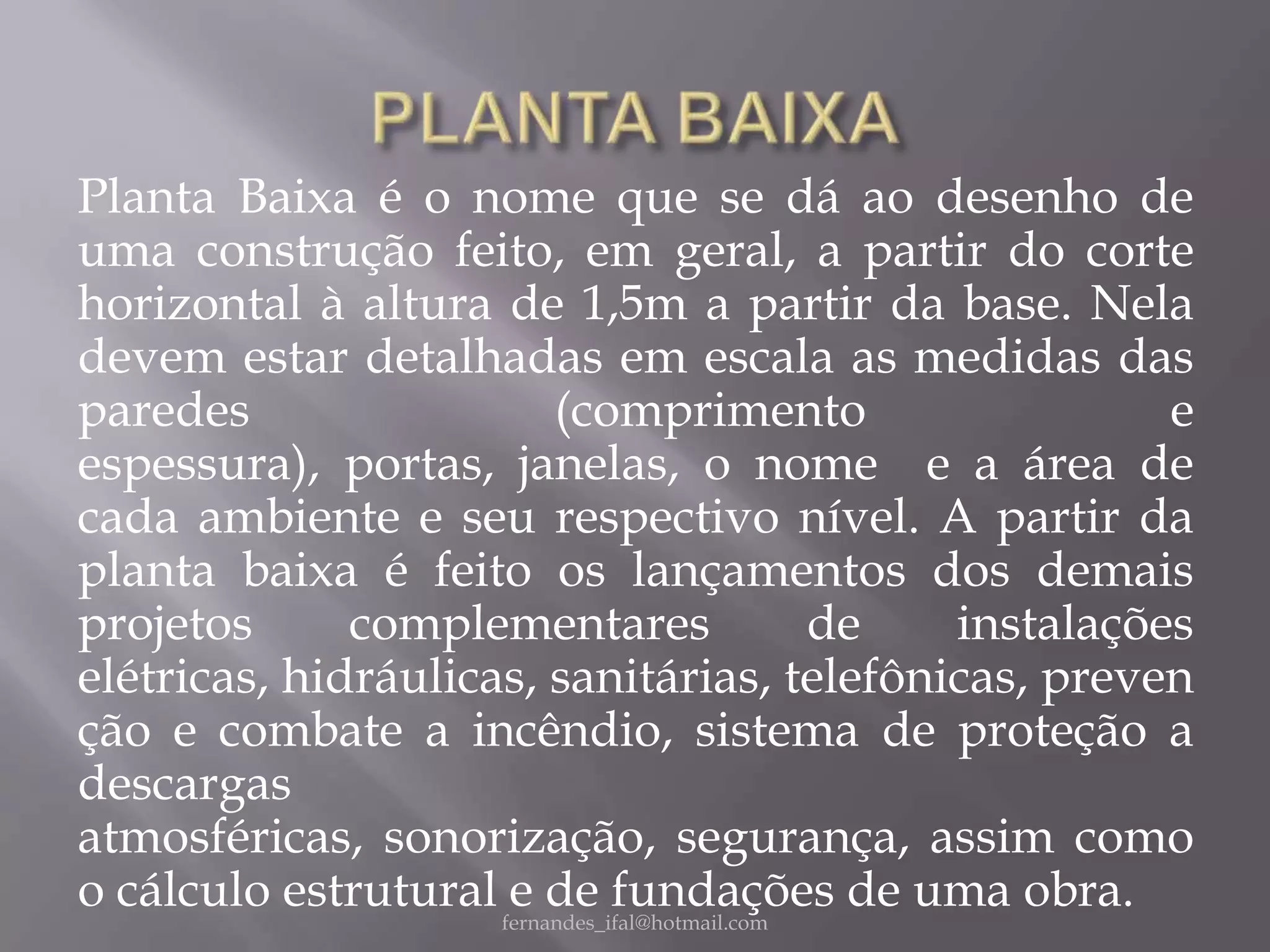

Planta Baixa é o nome que se dá ao desenho de
uma construção feito, em geral, a partir do corte
horizontal à altura de 1,5m a partir da base. Nela
devem estar detalhadas em escala as medidas das
paredes                   (comprimento                       e
espessura), portas, janelas, o nome e a área de
cada ambiente e seu respectivo nível. A partir da
planta baixa é feito os lançamentos dos demais
projetos      complementares                    de instalações
elétricas, hidráulicas, sanitárias, telefônicas, preven
ção e combate a incêndio, sistema de proteção a
descargas
atmosféricas, sonorização, segurança, assim como
o cálculo estrutural fernandes_ifal@hotmail.com
                      e de fundações de uma obra.
fernandes_ifal@hotmail.com

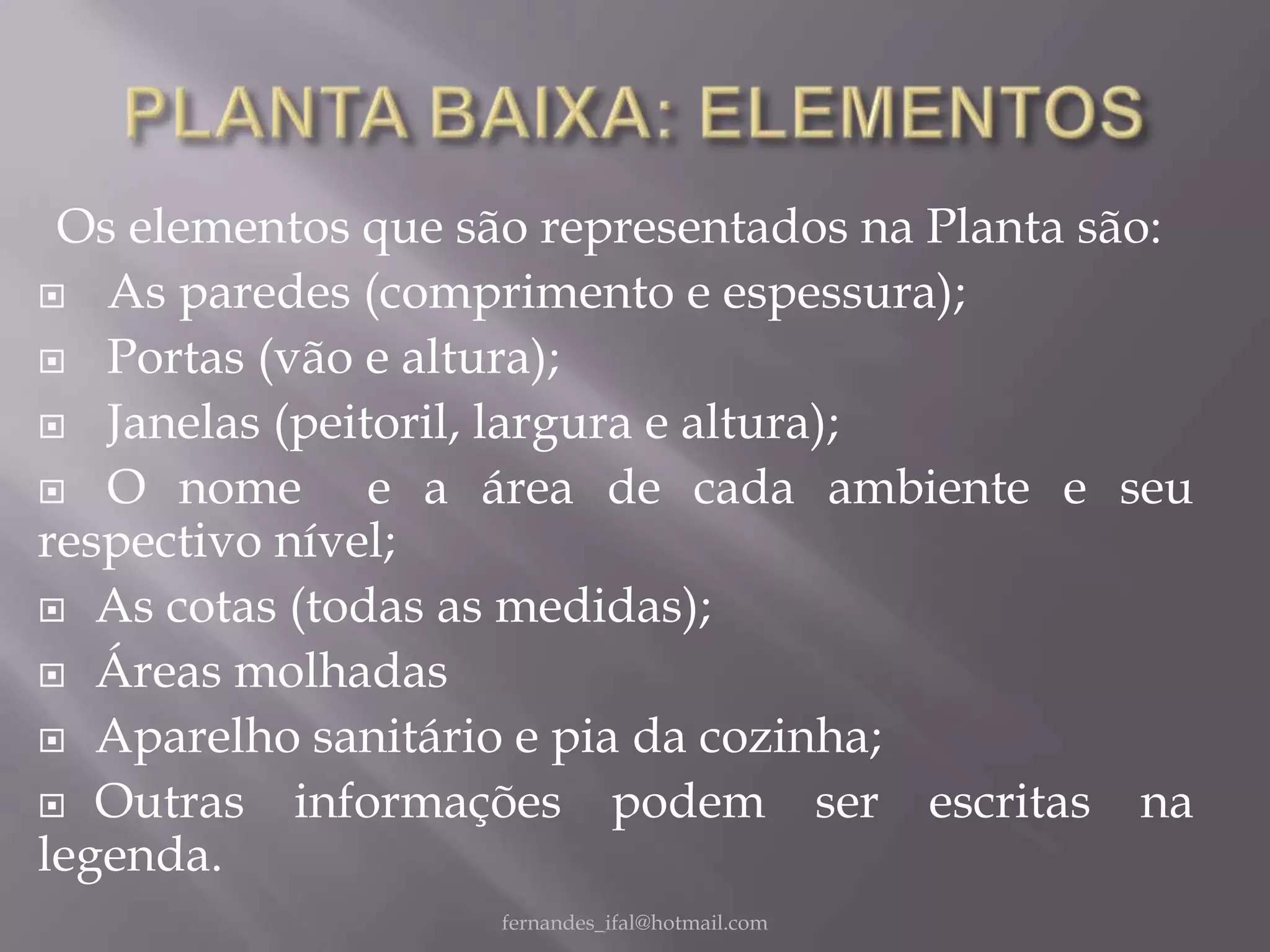

Os elementos que são representados na Planta são:
 As paredes (comprimento e espessura);

 Portas (vão e altura);

 Janelas (peitoril, largura e altura);

 O nome       e a área de cada ambiente e seu
respectivo nível;
 As cotas (todas as medidas);

 Áreas molhadas

 Aparelho sanitário e pia da cozinha;

 Outras    informações podem ser escritas na
legenda.
                    fernandes_ifal@hotmail.com

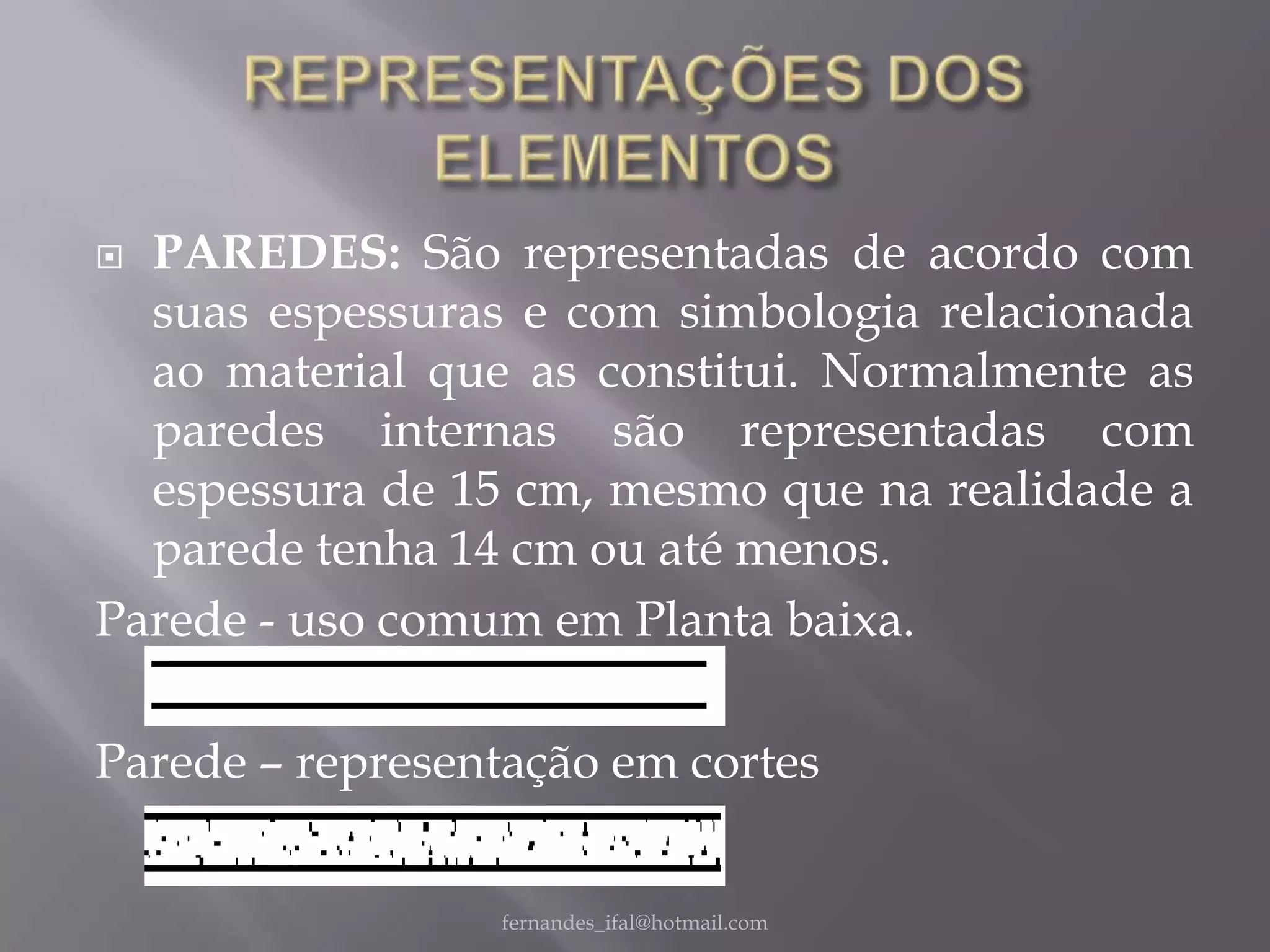

 PAREDES: São representadas de acordo com
  suas espessuras e com simbologia relacionada
  ao material que as constitui. Normalmente as
  paredes internas são representadas com
  espessura de 15 cm, mesmo que na realidade a
  parede tenha 14 cm ou até menos.
Parede - uso comum em Planta baixa.

Parede – representação em cortes


                 fernandes_ifal@hotmail.com

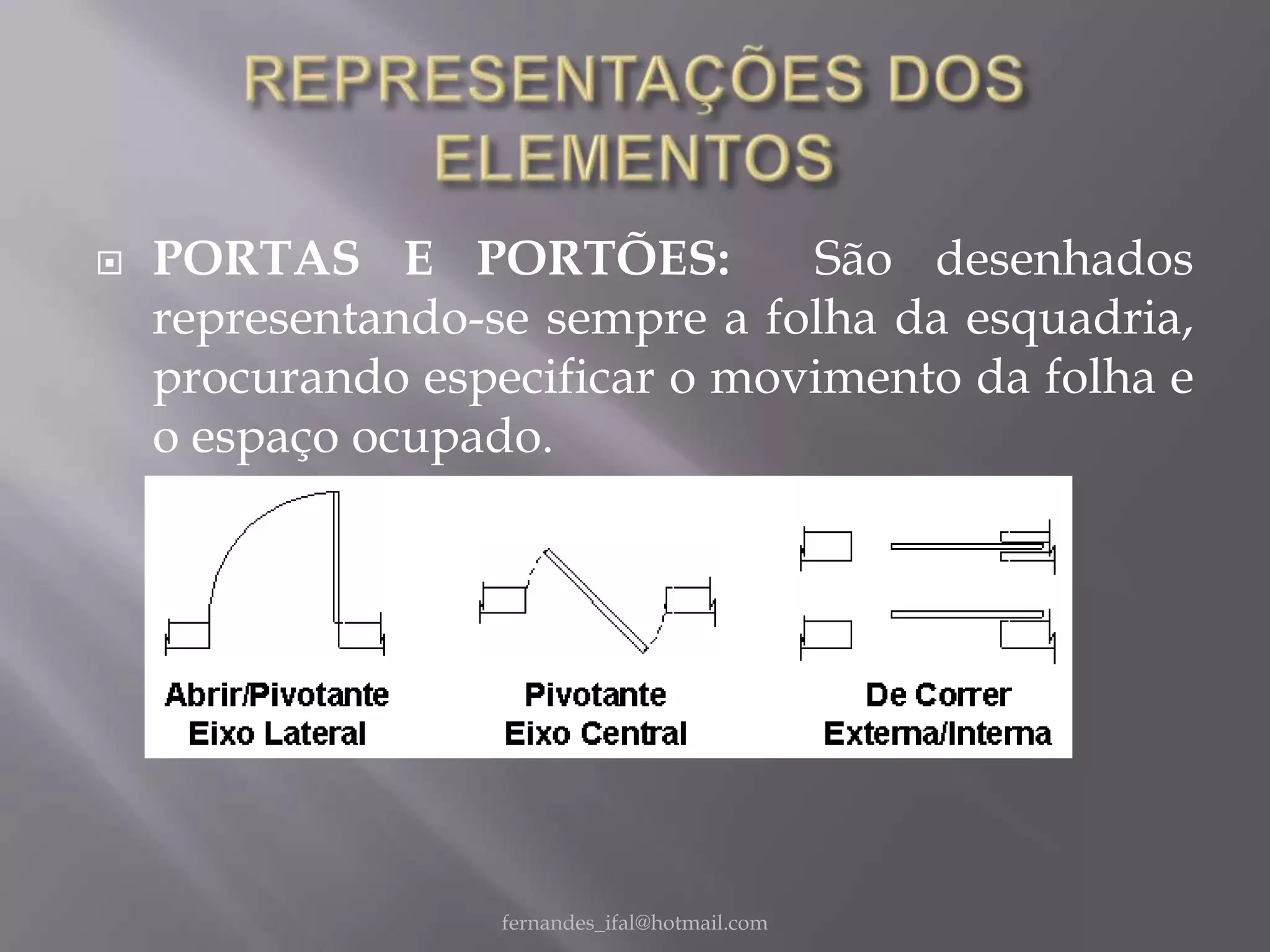

   PORTAS E PORTÕES:           São desenhados
    representando-se sempre a folha da esquadria,
    procurando especificar o movimento da folha e
    o espaço ocupado.




                   fernandes_ifal@hotmail.com

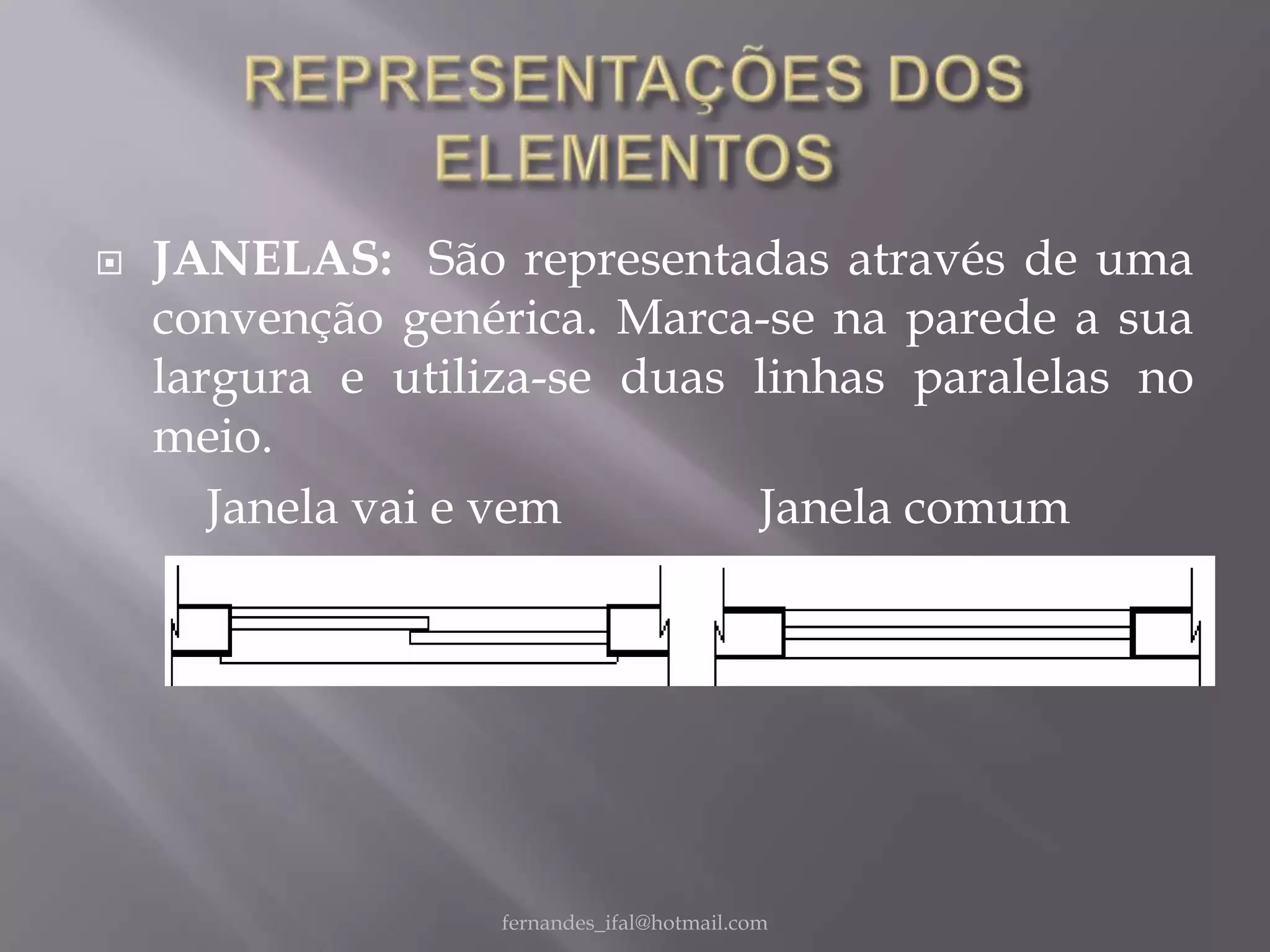

   JANELAS: São representadas através de uma
    convenção genérica. Marca-se na parede a sua
    largura e utiliza-se duas linhas paralelas no
    meio.
       Janela vai e vem       Janela comum




                   fernandes_ifal@hotmail.com

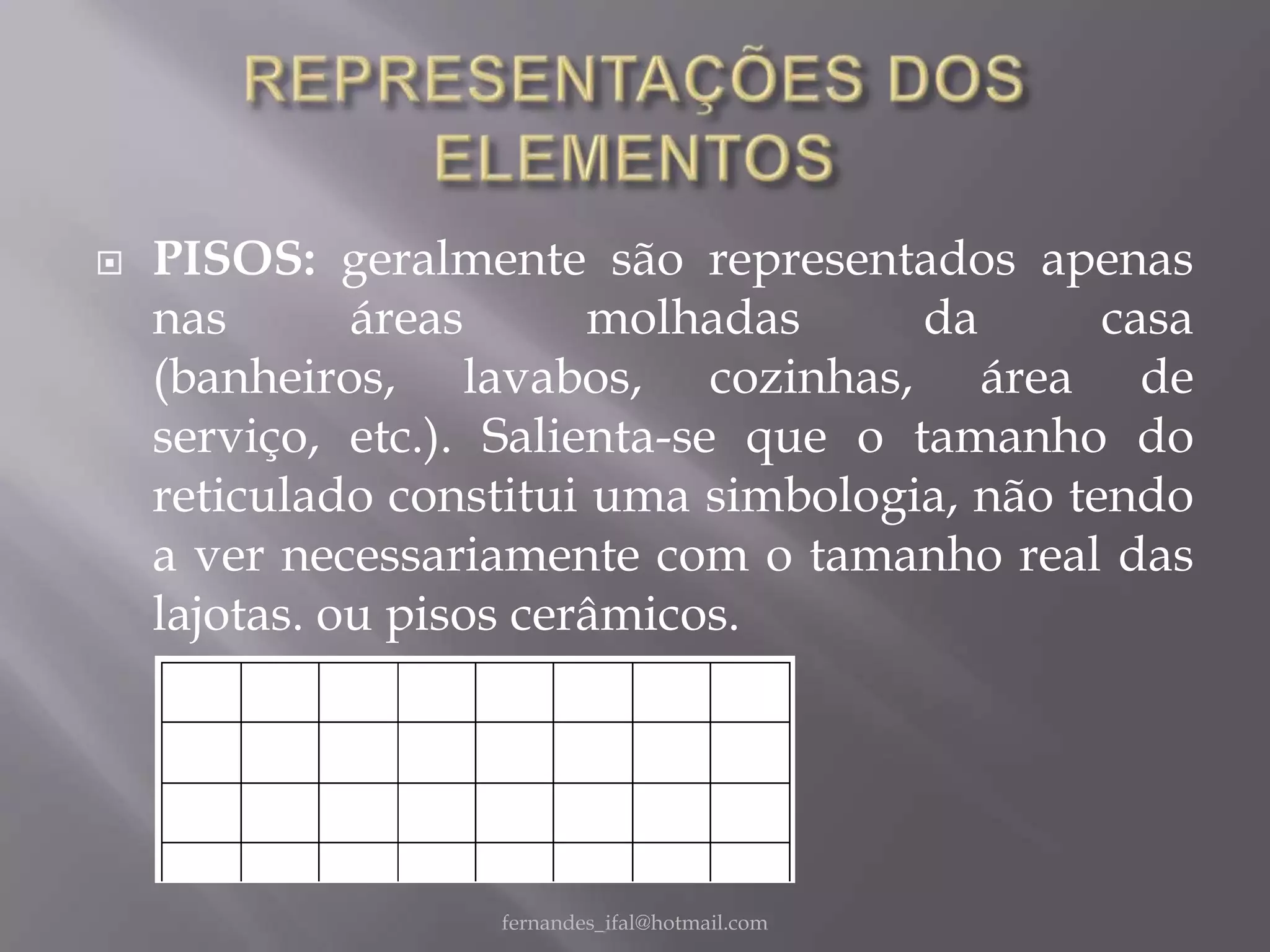

   PISOS: geralmente são representados apenas
    nas       áreas      molhadas      da      casa
    (banheiros, lavabos, cozinhas, área de
    serviço, etc.). Salienta-se que o tamanho do
    reticulado constitui uma simbologia, não tendo
    a ver necessariamente com o tamanho real das
    lajotas. ou pisos cerâmicos.




                   fernandes_ifal@hotmail.com

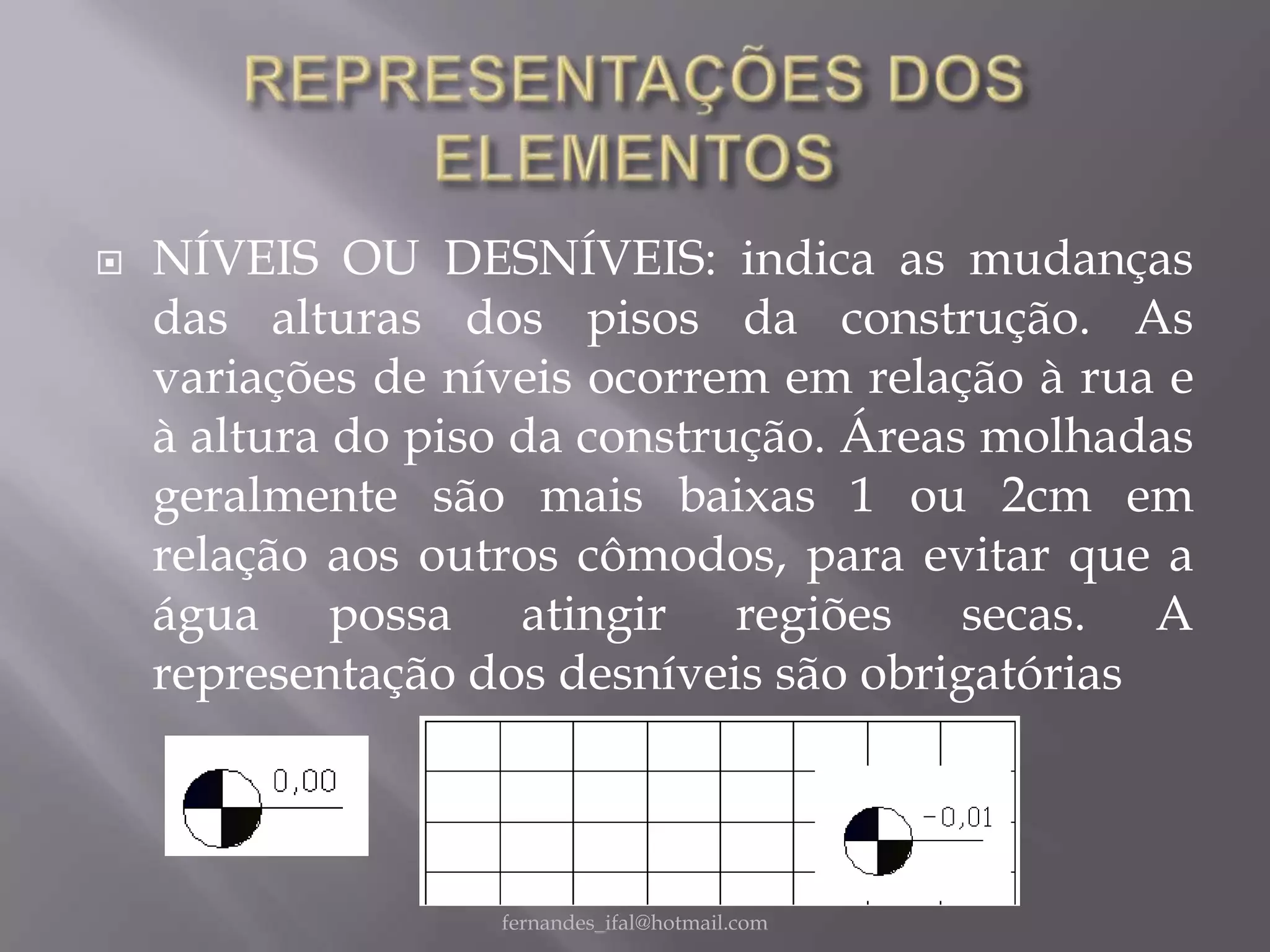

   NÍVEIS OU DESNÍVEIS: indica as mudanças
    das alturas dos pisos da construção. As
    variações de níveis ocorrem em relação à rua e
    à altura do piso da construção. Áreas molhadas
    geralmente são mais baixas 1 ou 2cm em
    relação aos outros cômodos, para evitar que a
    água possa atingir regiões secas. A
    representação dos desníveis são obrigatórias



                   fernandes_ifal@hotmail.com

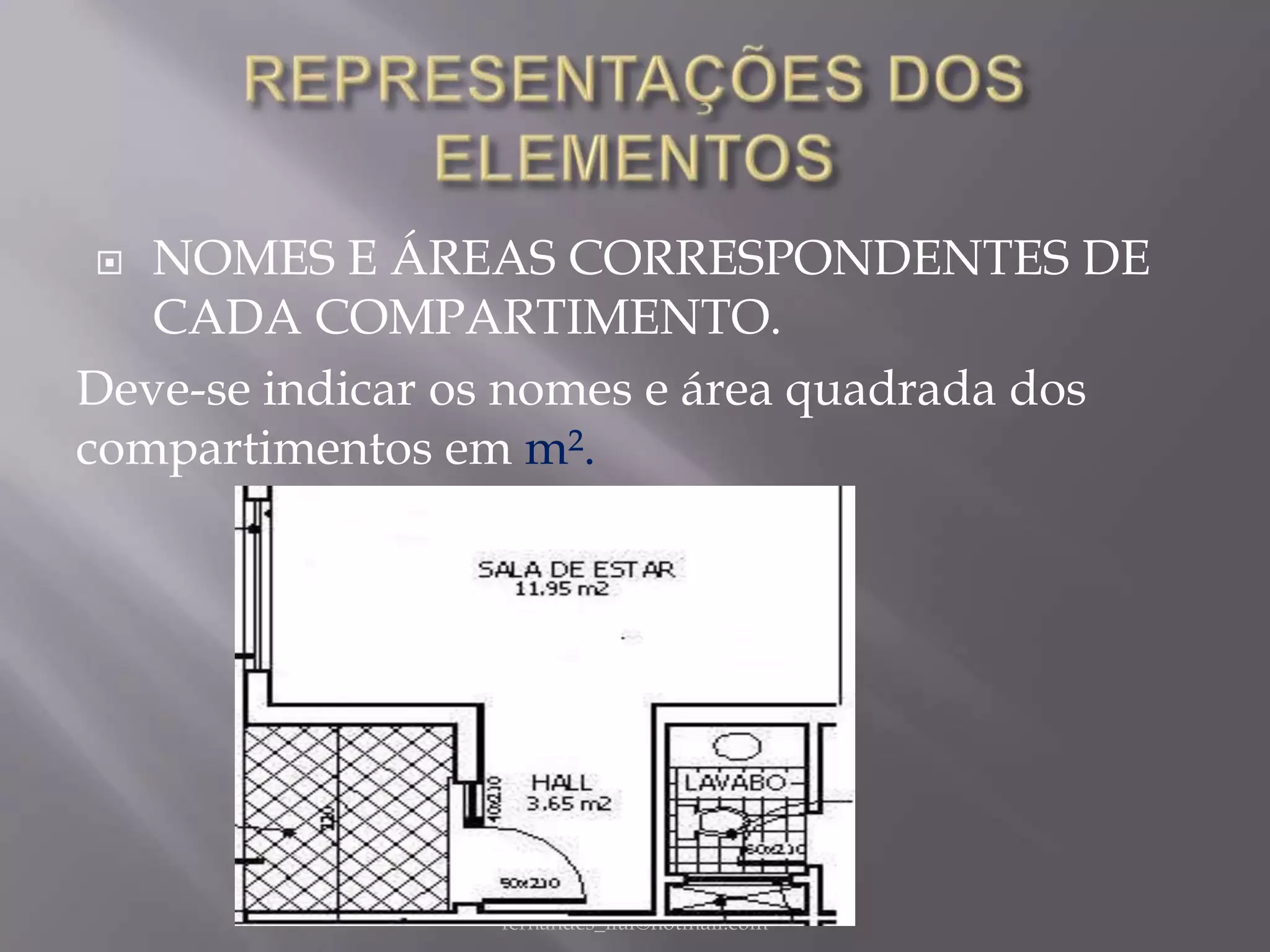

  NOMES E ÁREAS CORRESPONDENTES DE
   CADA COMPARTIMENTO.
Deve-se indicar os nomes e área quadrada dos
compartimentos em m².




                 fernandes_ifal@hotmail.com

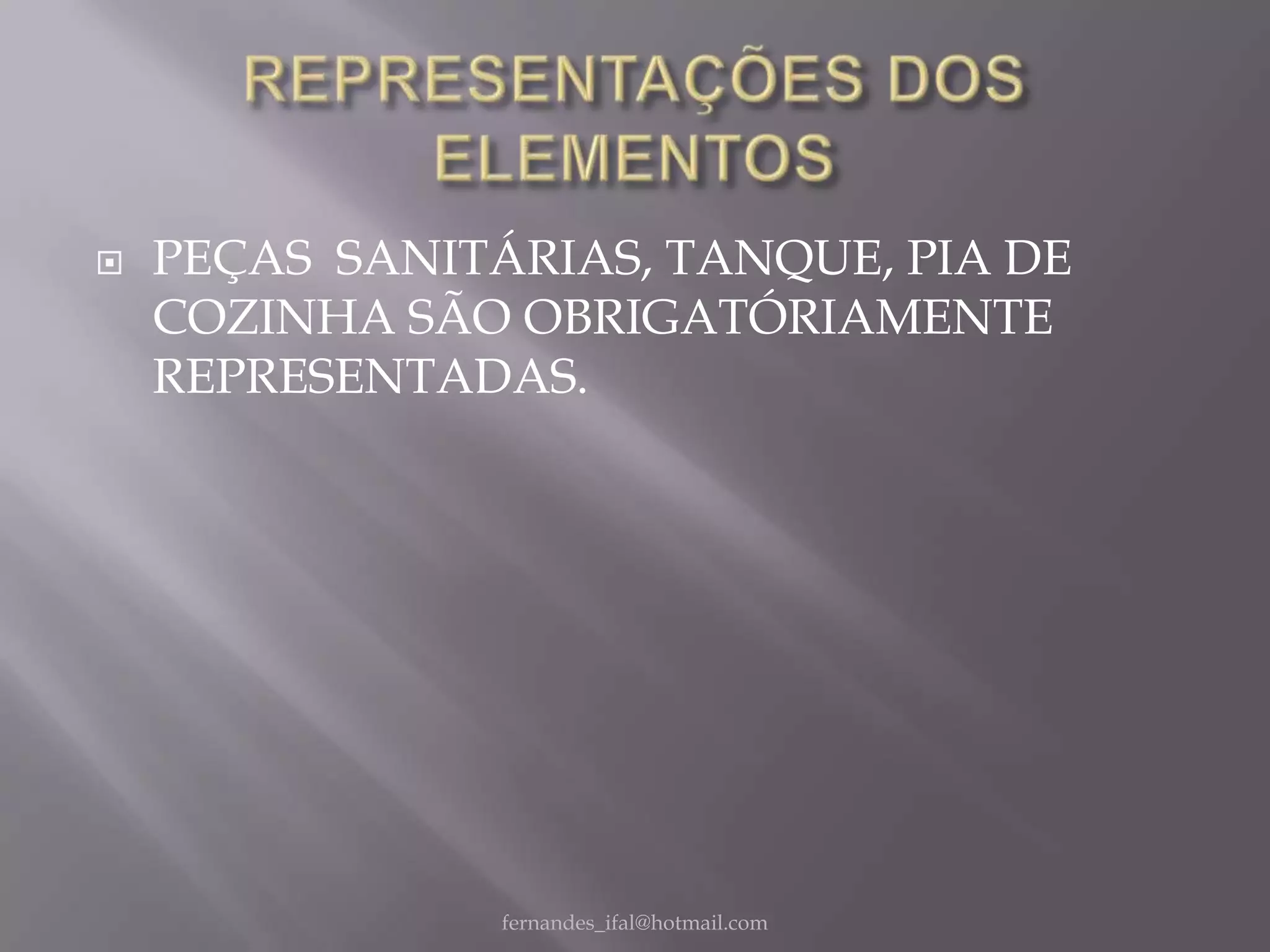

   PEÇAS SANITÁRIAS, TANQUE, PIA DE
    COZINHA SÃO OBRIGATÓRIAMENTE
    REPRESENTADAS.




                fernandes_ifal@hotmail.com

Leitura e Interpretação de Projeto Arquitetônico
