1. REDES DE
COMPUTADORES
Endereçamento IP

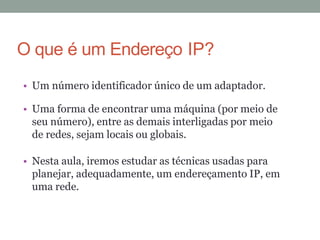

2. • Um número identificador único de um adaptador.
• Uma forma de encontrar uma máquina (por meio de
seu número), entre as demais interligadas por meio
de redes, sejam locais ou globais.
• Nesta aula, iremos estudar as técnicas usadas para
planejar, adequadamente, um endereçamento IP, em
uma rede.
O que é um Endereço IP?

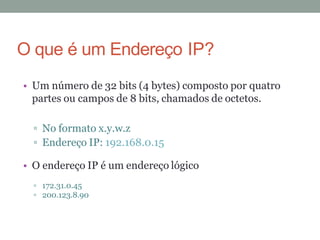

3. • Um número de 32 bits (4 bytes) composto por quatro
partes ou campos de 8 bits, chamados de octetos.
No formato x.y.w.z
Endereço IP: 192.168.0.15
• O endereço IP é um endereço lógico
172.31.0.45
200.123.8.90
O que é um Endereço IP?

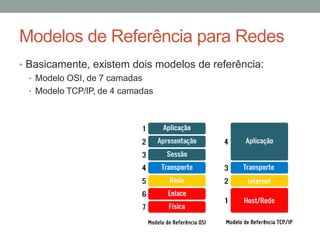

4. Modelos de Referência para Redes
• Basicamente, existem dois modelos de referência:
• Modelo OSI, de 7 camadas
• Modelo TCP/IP, de 4 camadas

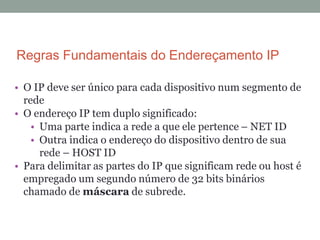

5. Regras Fundamentais do Endereçamento IP
• O IP deve ser único para cada dispositivo num segmento de
rede
• O endereço IP tem duplo significado:
• Uma parte indica a rede a que ele pertence – NET ID
• Outra indica o endereço do dispositivo dentro de sua
rede – HOST ID
• Para delimitar as partes do IP que significam rede ou host é
empregado um segundo número de 32 bits binários
chamado de máscara de subrede.

6. Endereço IP
• Dividido em endereço de rede (prefixo) e endereço de
máquina
Rede Máquina
32 bits
No. de rede
R
Prefixo único,
controlado
globalmente
Sufixo controlado
localmente,
identifica cada
interface de máq.
Extensão do prefixo identificado por
uma “máscara” (padrão de bits 1)

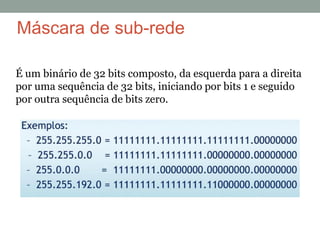

7. Máscara de sub-rede
É um binário de 32 bits composto, da esquerda para a direita
por uma sequência de 32 bits, iniciando por bits 1 e seguido
por outra sequência de bits zero.

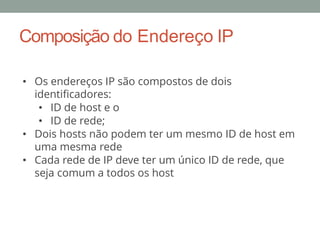

8. • Os endereços IP são compostos de dois
identificadores:
• ID de host e o
• ID de rede;
• Dois hosts não podem ter um mesmo ID de host em
uma mesma rede
• Cada rede de IP deve ter um único ID de rede, que
seja comum a todos os host
Composição do Endereço IP

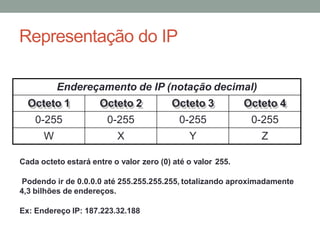

9. Endereçamento de IP (notação decimal)
Octeto 1 Octeto 2 Octeto 3 Octeto 4
0-255 0-255 0-255 0-255
W X Y Z
Cada octeto estará entre o valor zero (0) até o valor 255.
Podendo ir de 0.0.0.0 até 255.255.255.255, totalizando aproximadamente
4,3 bilhões de endereços.
Ex: Endereço IP: 187.223.32.188
Representação do IP

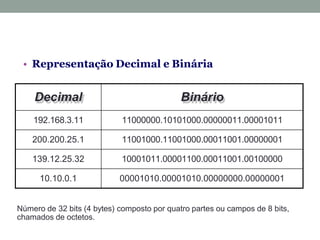

10. • Representação Decimal e Binária
Decimal Binário
192.168.3.11 11000000.10101000.00000011.00001011
200.200.25.1 11001000.11001000.00011001.00000001
139.12.25.32 10001011.00001100.00011001.00100000
10.10.0.1 00001010.00001010.00000000.00000001
Número de 32 bits (4 bytes) composto por quatro partes ou campos de 8 bits,
chamados de octetos.

11. Notação decimal pontuada e notação binária
para um endereço IPv4

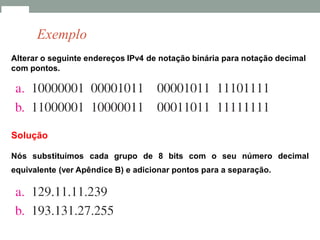

13. Alterar o seguinte endereços IPv4 de notação binária para notação decimal
com pontos.
Exemplo
Solução
Nós substituímos cada grupo de 8 bits com o seu número decimal
equivalente (ver Apêndice B) e adicionar pontos para a separação.

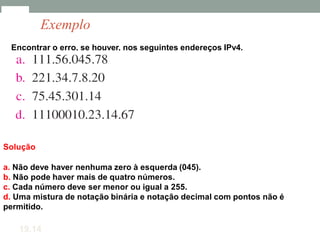

14. Encontrar o erro, se houver, nos seguintes endereços IPv4.
Solução
a. Não deve haver nenhuma zero à esquerda (045).
b. Não pode haver mais de quatro números.
c. Cada número deve ser menor ou igual a 255.
d. Uma mistura de notação binária e notação decimal com pontos não é
permitido.
19.14
Exemplo

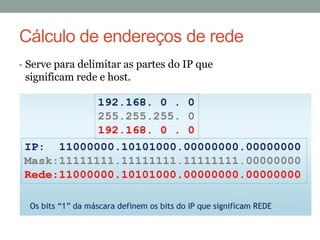

15. Cálculo de endereços de rede
• Serve para delimitar as partes do IP que
significam rede e host.

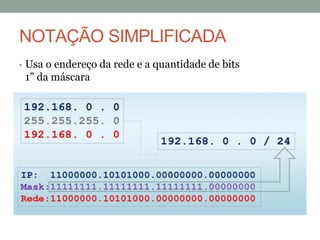

16. NOTAÇÃO SIMPLIFICADA
• Usa o endereço da rede e a quantidade de bits
1” da máscara

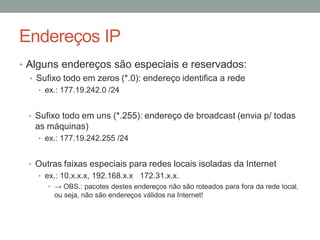

17. Endereços IP
• Alguns endereços são especiais e reservados:
• Sufixo todo em zeros (*.0): endereço identifica a rede
• ex.: 177.19.242.0 /24
• Sufixo todo em uns (*.255): endereço de broadcast (envia p/ todas
as máquinas)
• ex.: 177.19.242.255 /24
• Outras faixas especiais para redes locais isoladas da Internet
• ex.: 10.x.x.x, 192.168.x.x 172.31.x.x.
• → OBS.: pacotes destes endereços não são roteados para fora da rede local,
ou seja, não são endereços válidos na Internet!

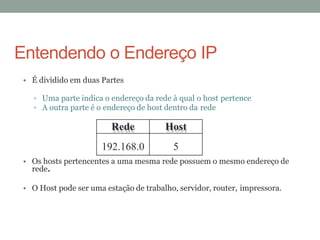

18. • É dividido em duas Partes
Uma parte indica o endereço da rede à qual o host pertence
A outra parte é o endereço de host dentro da rede
• Os hosts pertencentes a uma mesma rede possuem o mesmo endereço de
rede.
• O Host pode ser uma estação de trabalho, servidor, router, impressora.
Rede Host
192.168.0 5
Entendendo o Endereço IP

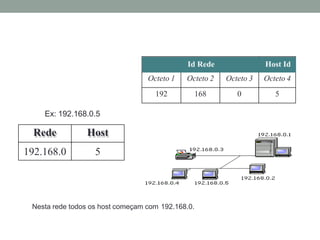

19. Id Rede Host Id
Octeto 1 Octeto 2 Octeto 3 Octeto 4
192 168 0 5
Rede Host
192.168.0 5
Ex: 192.168.0.5
Nesta rede todos os host começam com 192.168.0.

20. Classes de Rede IP
• A comunidade Internet definiu uma forma mais racional
de atribuir endereços de acordo com o porte da empresa.
• OS endereços IP são divididos em 5 classes, sendo 3
classes as mais utilizadas
• Existem 5 classes (A,B,C,D,E) de endereços IP.
• Vai variar conforme o tamanho da sua rede

21. Encontrando as classes nas notações binária e decimal pontuada
Endereçamento com Classe

22. Classe A
• O primeiro byte do endereço está entre 1 e 126
• O primeiro número identifica a rede e os outros trêsnúmeros
identificam o próprio host.
• O primeiro bit dos endereços de classeAé sempre 0 (126 hosts)
• Permite até 16.777.216 (256x256x256 – 2) de computadoresem
cada rede (máximo de 126 redes);
• Utilizado para grandes redes: 1.0.0.0 – 126.0.0.0 (32.97.166.71)

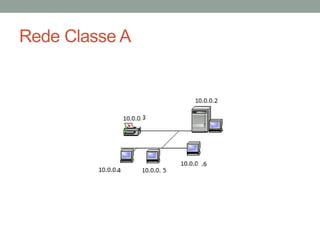

23. Rede Classe A

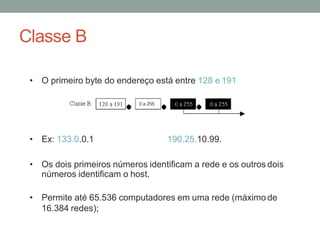

24. Classe B
• O primeiro byte do endereço está entre 128 e 191
• Ex: 133.0.0.1 190.25.10.99.
• Os dois primeiros números identificam a rede e os outros dois
números identificam o host.
• Permite até 65.536 computadores em uma rede (máximo de
16.384 redes);
0 a 255

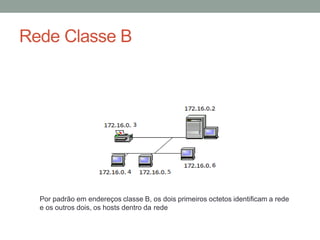

25. Rede Classe B
Por padrão em endereços classe B, os dois primeiros octetos identificam a rede
e os outros dois, os hosts dentro da rede

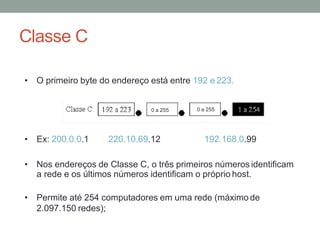

26. Classe C
• O primeiro byte do endereço está entre 192 e 223.
• Ex: 200.0.0.1 220.10.69.12 192.168.0.99
• Nos endereços de Classe C, o três primeiros números identificam
a rede e os últimos números identificam o próprio host.
• Permite até 254 computadores em uma rede (máximo de
2.097.150 redes);
0 a 255 0 a 255

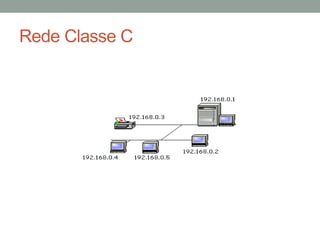

27. Rede Classe C

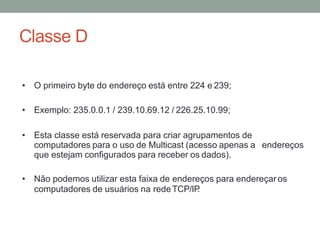

28. Classe D
• O primeiro byte do endereço está entre 224 e 239;
• Exemplo: 235.0.0.1 / 239.10.69.12 / 226.25.10.99;
• Esta classe está reservada para criar agrupamentos de
computadores para o uso de Multicast (acesso apenas a endereços
que estejam configurados para receber os dados).
• Não podemos utilizar esta faixa de endereços para endereçaros
computadores de usuários na redeTCP/IP
.

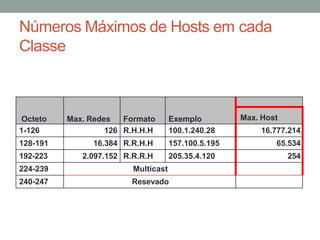

29. Números Máximos de Hosts em cada
Classe
Octeto Max. Redes Formato Exemplo Max. Host
1-126 126 R.H.H.H 100.1.240.28 16.777.214
128-191 16.384 R.R.H.H 157.100.5.195 65.534
192-223 2.097.152 R.R.R.H 205.35.4.120 254
224-239 Multicast
240-247 Resevado

30. Encontrar a classe de cada endereço.
a. 11000001 10000011 00011011 11111111
b. 14.23.120.8
c. 252.5.15.111
Solução
a. Os 2 primeiros bits são 1, o terceiro bit é 0. Este é um endereço classe C.
b. O primeiro byte é 14, é a classe A.
c. O primeiro byte é 252; a classe é E.
Exemplo

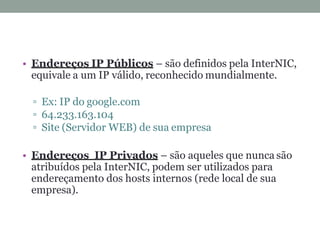

31. • Endereços IP Públicos – são definidos pela InterNIC,
equivale a um IP válido, reconhecido mundialmente.
Ex: IP do google.com
64.233.163.104
Site (Servidor WEB) de sua empresa
• Endereços IP Privados – são aqueles que nunca são
atribuídos pela InterNIC, podem ser utilizados para
endereçamento dos hosts internos (rede local de sua
empresa).

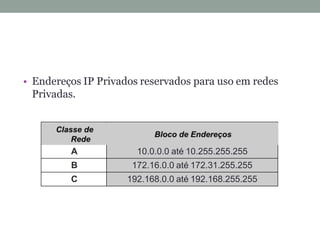

32. • Endereços IP Privados reservados para uso em redes
Privadas.
Classe de
Rede
Bloco de Endereços
A 10.0.0.0 até 10.255.255.255
B 172.16.0.0 até 172.31.255.255
C 192.168.0.0 até 192.168.255.255

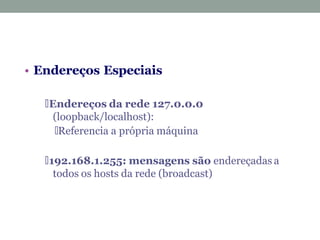

33. • Endereços Especiais
🞄Endereços da rede 127.0.0.0
(loopback/localhost):
🞄Referencia a própria máquina
🞄192.168.1.255: mensagens são endereçadas a
todos os hosts da rede (broadcast)

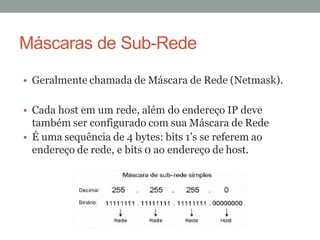

34. • Geralmente chamada de Máscara de Rede (Netmask).
• Cada host em um rede, além do endereço IP deve
também ser configurado com sua Máscara de Rede
• É uma sequência de 4 bytes: bits 1’s se referem ao
endereço de rede, e bits 0 ao endereço de host.
Máscaras de Sub-Rede

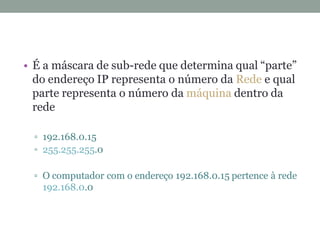

35. • É a máscara de sub-rede que determina qual “parte”
do endereço IP representa o número da Rede e qual
parte representa o número da máquina dentro da
rede
192.168.0.15
255.255.255.0
O computador com o endereço 192.168.0.15 pertence à rede
192.168.0.0

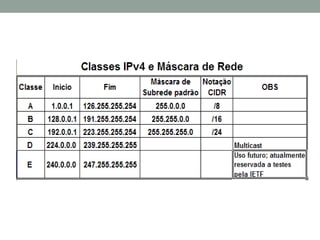

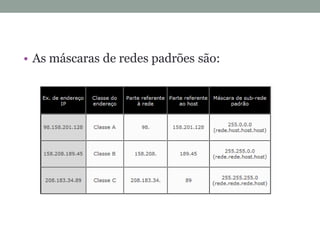

36. • As máscaras de redes padrões são:

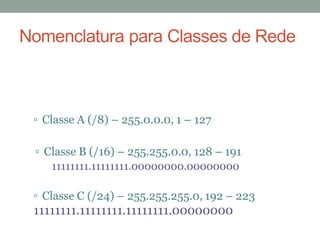

37. Classe A (/8) – 255.0.0.0, 1 – 127
Classe B (/16) – 255.255.0.0, 128 – 191
11111111.11111111.00000000.00000000
Classe C (/24) – 255.255.255.0, 192 – 223
11111111.11111111.11111111.00000000
Nomenclatura para Classes de Rede

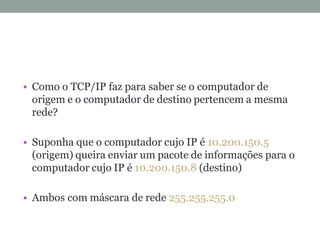

39. • Como o TCP/IP faz para saber se o computador de
origem e o computador de destino pertencem a mesma
rede?
• Suponha que o computador cujo IP é 10.200.150.5
(origem) queira enviar um pacote de informações para o
computador cujo IP é 10.200.150.8 (destino)
• Ambos com máscara de rede 255.255.255.0

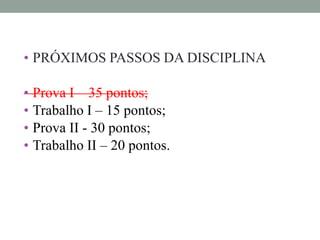

40. • PRÓXIMOS PASSOS DA DISCIPLINA
• Prova I – 35 pontos;
• Trabalho I – 15 pontos;
• Prova II - 30 pontos;
• Trabalho II – 20 pontos.

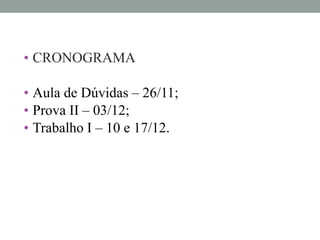

41. • CRONOGRAMA
• Aula de Dúvidas – 26/11;
• Prova II – 03/12;
• Trabalho I – 10 e 17/12.

42. • Dúvidas?
