1. Universidade do Estado de Santa Catarina
Departamento de Engenharia Civil
Profa. Adriana Goulart dos Santos
TOPOGRAFIA II
TOPOGRAFIA II

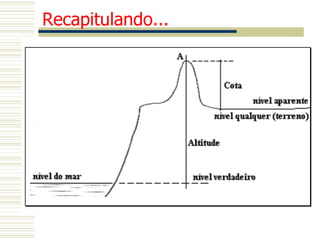

2. Recapitulando...

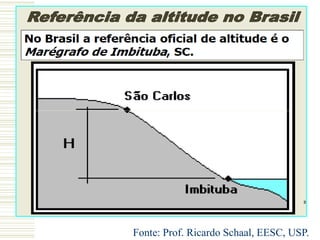

3. Fonte: Prof. Ricardo Schaal, EESC, USP.

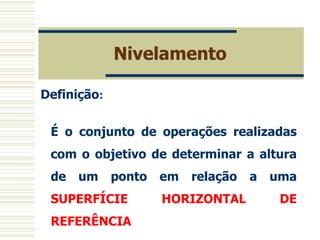

4. Nivelamento
Definição:
É o conjunto de operações realizadas
com o objetivo de determinar a altura
de um ponto em relação a uma
SUPERFÍCIE HORIZONTAL DE
REFERÊNCIA

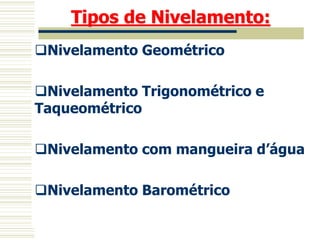

5. Tipos de Nivelamento:
Nivelamento Geométrico
Nivelamento Trigonométrico e
Taqueométrico
Nivelamento com mangueira d’água
Nivelamento Barométrico

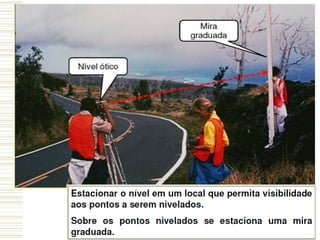

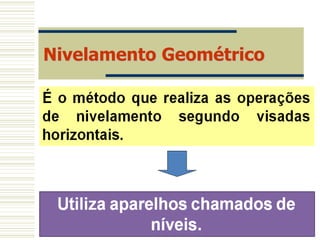

6. Nivelamento Geométrico

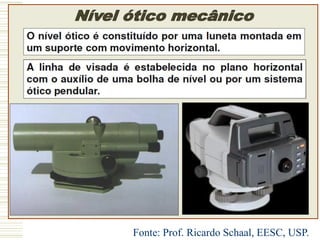

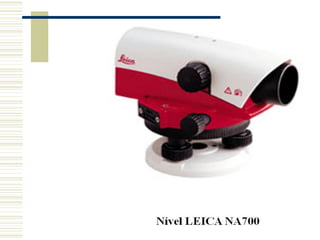

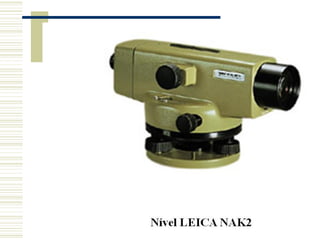

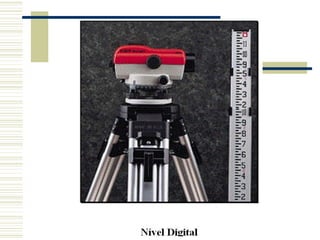

10. Fonte: Prof. Ricardo Schaal, EESC, USP.

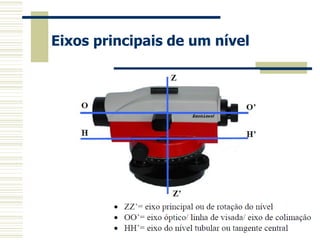

12. Eixos principais de um nível

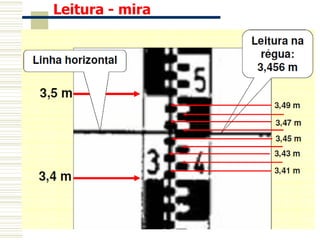

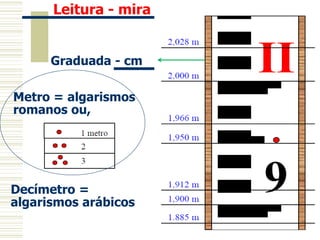

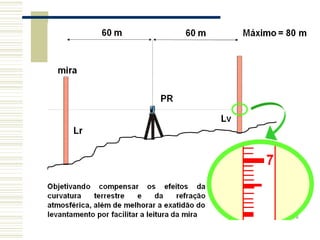

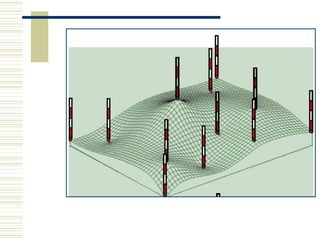

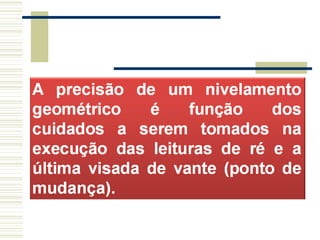

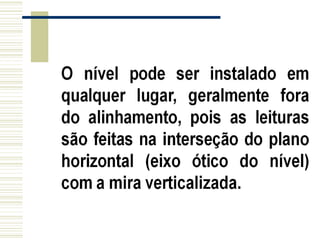

18. Leitura - mira

19. Leitura - mira
Graduada - cm
Metro = algarismos
romanos ou,
Decímetro =
algarismos arábicos

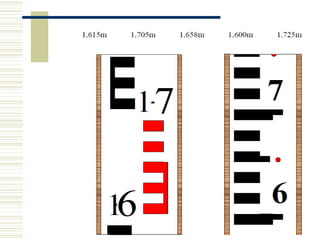

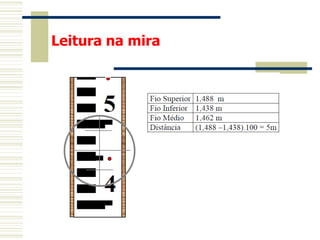

21. Leitura na mira

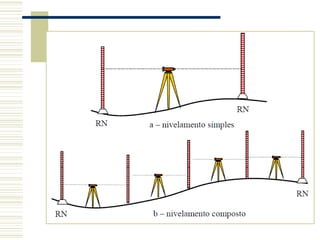

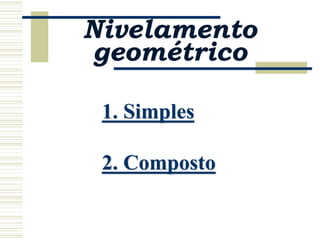

22. Nivelamento
geométrico
1. Simples
2. Composto

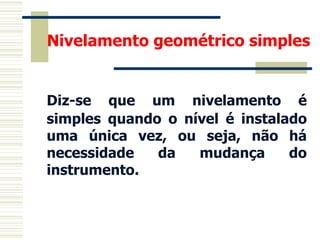

23. Nivelamento geométrico simples
Diz-se que um nivelamento é
simples quando o nível é instalado
uma única vez, ou seja, não há
necessidade da mudança do
instrumento.

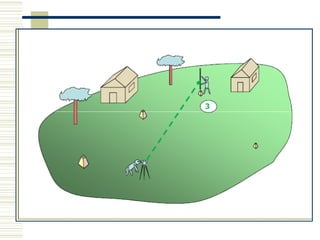

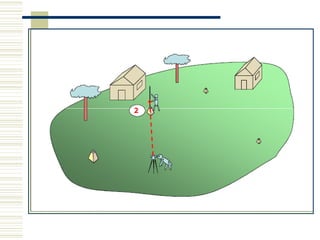

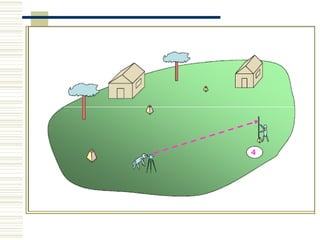

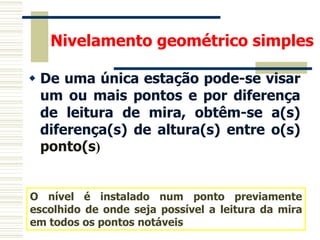

24.  De uma única estação pode-se visar
um ou mais pontos e por diferença
de leitura de mira, obtêm-se a(s)
diferença(s) de altura(s) entre o(s)
ponto(s)

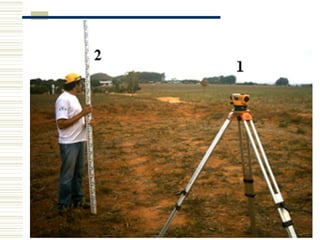

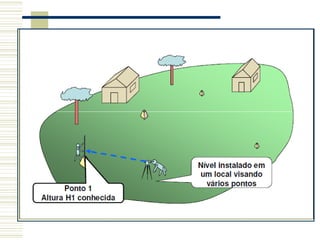

O nível é instalado num ponto previamente
escolhido de onde seja possível a leitura da mira
em todos os pontos notáveis
Nivelamento geométrico simples

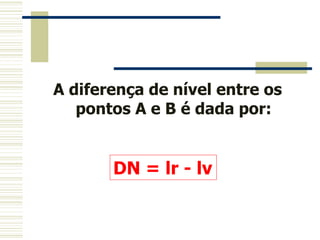

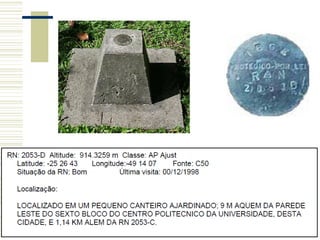

31. A diferença de nível entre os
pontos A e B é dada por:
DN = lr - lv

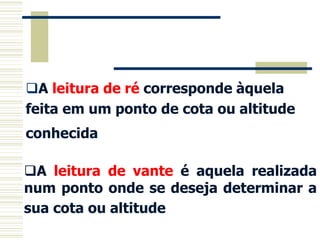

32. A leitura de ré corresponde àquela
feita em um ponto de cota ou altitude
conhecida.
A leitura de vante é aquela realizada
num ponto onde se deseja determinar a
sua cota ou altitude.

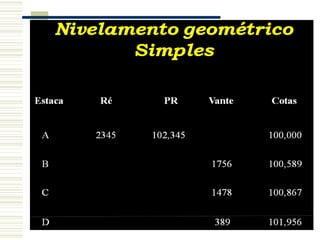

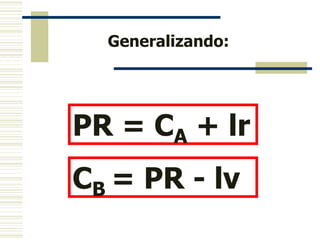

33. Generalizando:
PR = CA + lr
CB = PR - lv

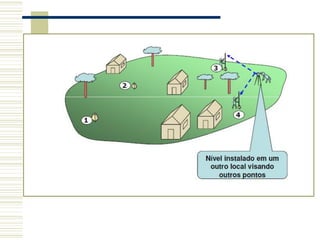

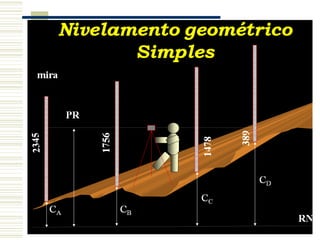

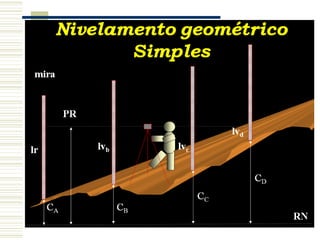

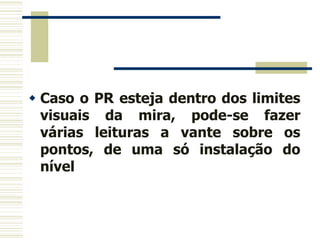

34.  Caso o PR esteja dentro dos limites
visuais da mira, pode-se fazer
várias leituras a vante sobre os
pontos, de uma só instalação do
nível

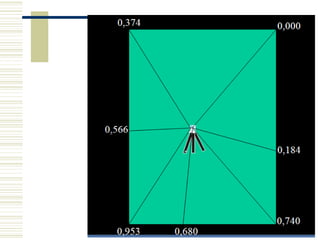

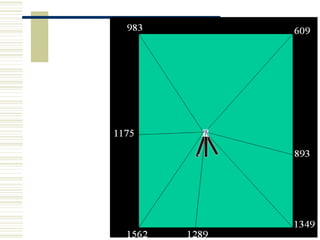

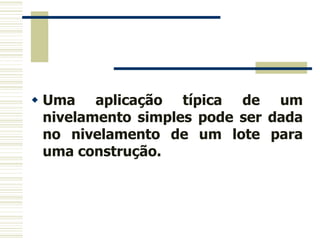

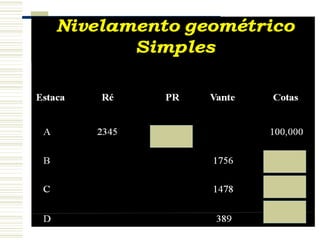

39.  Uma aplicação típica de um
nivelamento simples pode ser dada
no nivelamento de um lote para
uma construção.

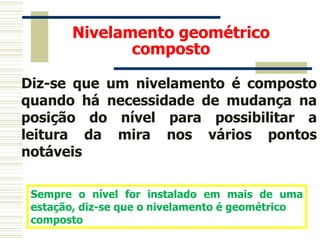

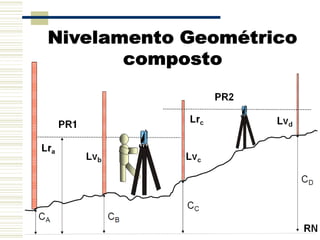

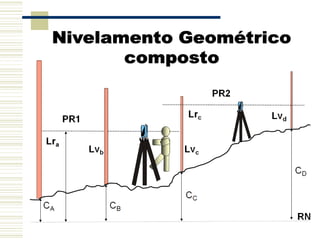

43. Nivelamento geométrico
composto

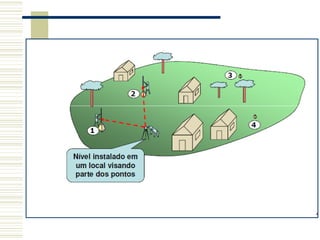

Diz-se que um nivelamento é composto
quando há necessidade de mudança na
posição do nível para possibilitar a
leitura da mira nos vários pontos
notáveis
Sempre o nível for instalado em mais de uma
estação, diz-se que o nivelamento é geométrico
composto

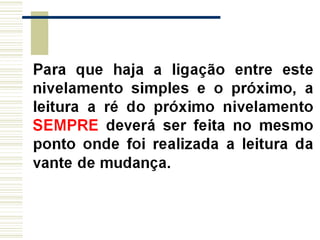

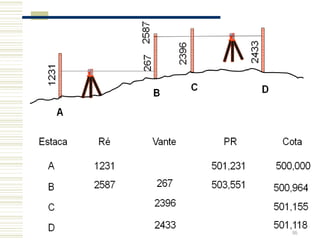

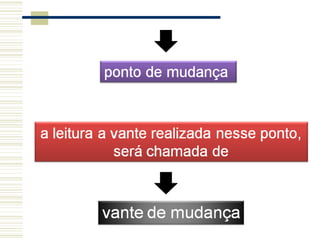

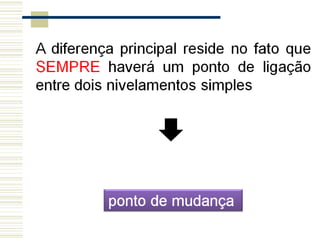

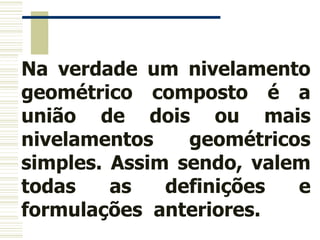

53. Na verdade um nivelamento
geométrico composto é a
união de dois ou mais
nivelamentos geométricos
simples. Assim sendo, valem
todas as definições e
formulações anteriores.

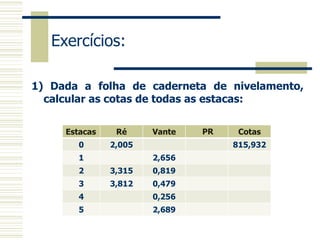

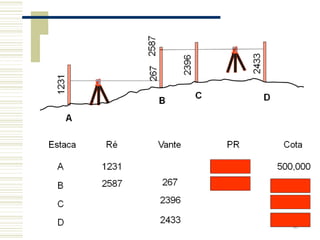

59. 1) Dada a folha de caderneta de nivelamento,
calcular as cotas de todas as estacas:
Exercícios:
Estacas Ré Vante PR Cotas
0 2,005 815,932
1 2,656
2 3,315 0,819
3 3,812 0,479
4 0,256
5 2,689

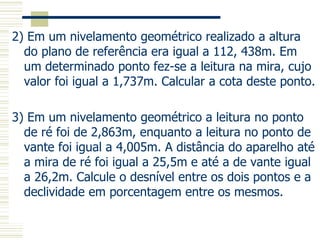

60. 2) Em um nivelamento geométrico realizado a altura
do plano de referência era igual a 112, 438m. Em
um determinado ponto fez-se a leitura na mira, cujo
valor foi igual a 1,737m. Calcular a cota deste ponto.
3) Em um nivelamento geométrico a leitura no ponto
de ré foi de 2,863m, enquanto a leitura no ponto de
vante foi igual a 4,005m. A distância do aparelho até
a mira de ré foi igual a 25,5m e até a de vante igual
a 26,2m. Calcule o desnível entre os dois pontos e a
declividade em porcentagem entre os mesmos.
