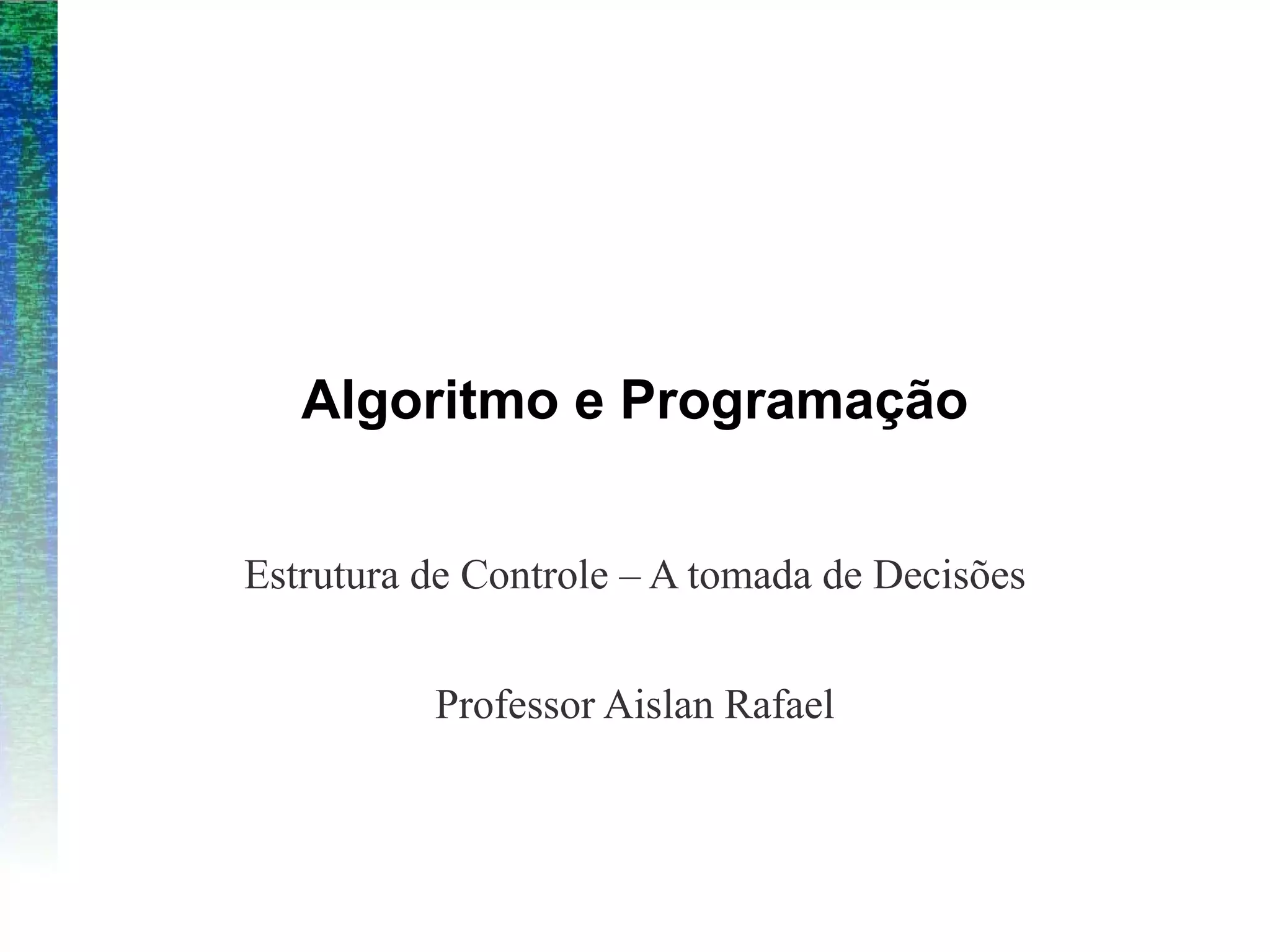

1. Algoritmo e Programação
Estrutura de Controle – A tomada de Decisões
Professor Aislan Rafael

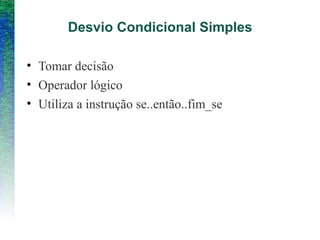

2. Desvio Condicional Simples
• Tomar decisão
• Operador lógico
• Utiliza a instrução se..então..fim_se

3. Diagrama de Blocos

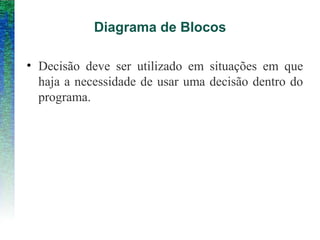

• Decisão deve ser utilizado em situações em que
haja a necessidade de usar uma decisão dentro do
programa.

4. Diagrama de Blocos
Condição
Símbolo para a
tomada de decisões
Instruções executadas
quando condição for
verdadeira
Instruções executadas quando
condição for falsa ou após ser
verdadeira
SN

5. Português Estruturado
se (<condição>) então
<instruções para condição verdadeira>
fim_se
<instruções para condição falsa ou após ser verdadeira>

6. Algoritmo
1. Conhecer dois valores incógnitos (estabelecer
variáveis A e B).
2. Efetuar soma dos valores incógnitos A e B, sendo
o valor da soma a variável X.
3. Apresentar o valor da soma na variável X, caso o
valor de X seja maior que 10.

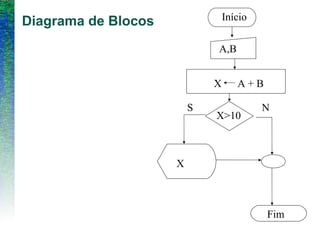

7. Diagrama de Blocos Início
A,B
X A + B
S N
X>10
X
Fim

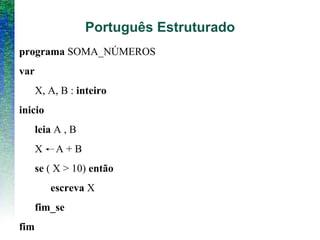

8. Português Estruturado
programa SOMA_NÚMEROS
var
X, A, B : inteiro
inicio
leia A , B
X A + B
se ( X > 10) então
escreva X
fim_se
fim

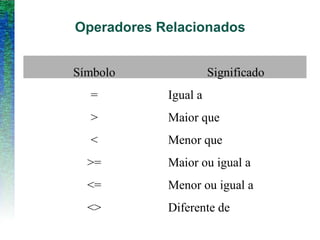

9. Operadores Relacionados
Símbolo Significado
= Igual a
> Maior que
< Menor que
>= Maior ou igual a
<= Menor ou igual a
<> Diferente de

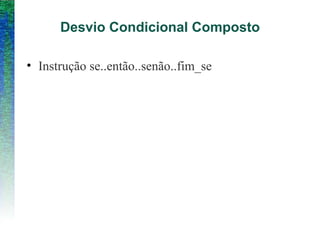

10. Desvio Condicional Composto
• Instrução se..então..senão..fim_se

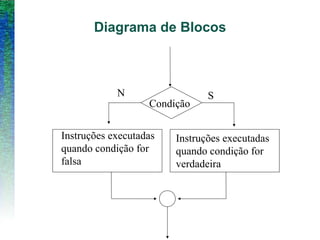

11. Diagrama de Blocos
Condição
Instruções executadas
quando condição for
verdadeira
SN
Instruções executadas
quando condição for
falsa

12. Português Estruturado
se (<condição>) então
<instruções para condição verdadeira>
senão
<instruções para condição falsa>
fim_se

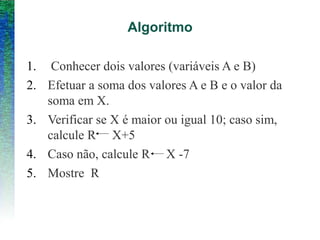

13. Algoritmo
1. Conhecer dois valores (variáveis A e B)
2. Efetuar a soma dos valores A e B e o valor da
soma em X.
3. Verificar se X é maior ou igual 10; caso sim,
calcule R X+5
4. Caso não, calcule R X -7
5. Mostre R

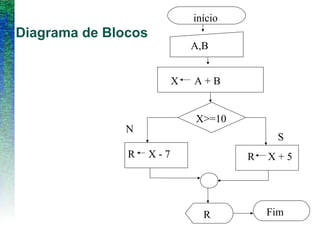

14. Diagrama de Blocos
início
A,B
X A + B
X>=10
R X - 7 R X + 5
R Fim
S
N

15. Português Estruturado
programa SOMA_NÚMEROS
var
A,B,X,R : inteiro
início
leia A,B
X A+B
se (X >= 10) então
R X + 5
senão
R X – 7
fim_se
escreva R
fim

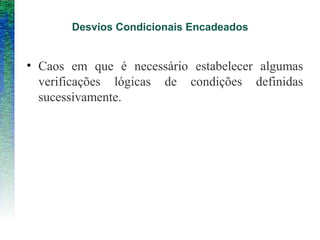

16. Desvios Condicionais Encadeados
• Caos em que é necessário estabelecer algumas
verificações lógicas de condições definidas
sucessivamente.

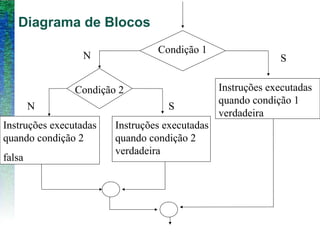

17. Diagrama de Blocos
Condição 1
Condição 2 Instruções executadas
quando condição 1
verdadeira
Instruções executadas
quando condição 2
verdadeira
Instruções executadas
quando condição 2
falsa
SN
N S

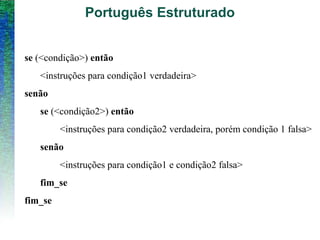

18. Português Estruturado
se (<condição>) então
<instruções para condição1 verdadeira>
senão
se (<condição2>) então
<instruções para condição2 verdadeira, porém condição 1 falsa>
senão
<instruções para condição1 e condição2 falsa>
fim_se
fim_se

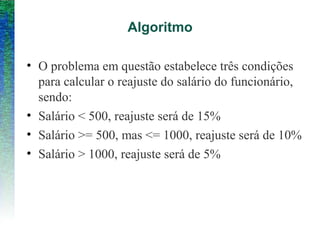

19. Algoritmo
• O problema em questão estabelece três condições
para calcular o reajuste do salário do funcionário,
sendo:
• Salário < 500, reajuste será de 15%
• Salário >= 500, mas <= 1000, reajuste será de 10%
• Salário > 1000, reajuste será de 5%

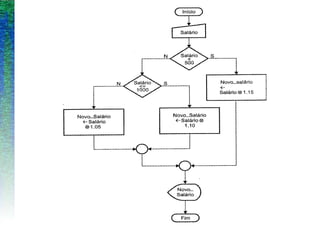

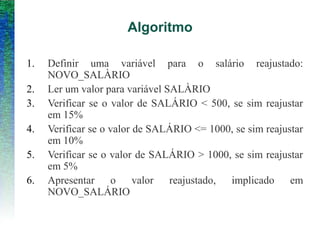

20. Algoritmo
1. Definir uma variável para o salário reajustado:
NOVO_SALÀRIO
2. Ler um valor para variável SALÀRIO
3. Verificar se o valor de SALÁRIO < 500, se sim reajustar
em 15%
4. Verificar se o valor de SALÁRIO <= 1000, se sim reajustar
em 10%
5. Verificar se o valor de SALÁRIO > 1000, se sim reajustar
em 5%
6. Apresentar o valor reajustado, implicado em
NOVO_SALÁRIO

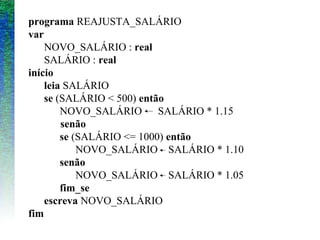

22. programa REAJUSTA_SALÁRIO
var
NOVO_SALÁRIO : real
SALÁRIO : real
início
leia SALÁRIO
se (SALÁRIO < 500) então
NOVO_SALÁRIO SALÁRIO * 1.15
senão
se (SALÁRIO <= 1000) então
NOVO_SALÁRIO SALÁRIO * 1.10
senão
NOVO_SALÁRIO SALÁRIO * 1.05
fim_se
escreva NOVO_SALÁRIO
fim

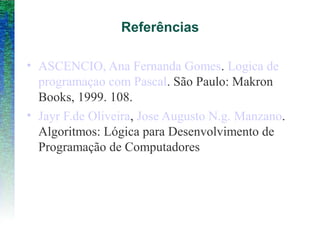

23. Referências
