1. Lógica de programação
Prof: Eduardo Rossit Paiossin

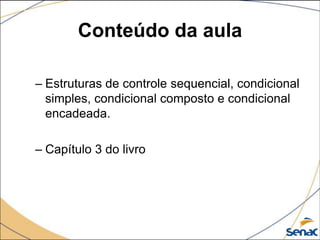

2. Conteúdo da aula
– Estruturas de controle sequencial, condicional
simples, condicional composto e condicional
encadeada.
– Capítulo 3 do livro

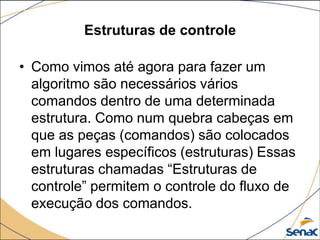

3. Estruturas de controle
• Como vimos até agora para fazer um
algoritmo são necessários vários
comandos dentro de uma determinada
estrutura. Como num quebra cabeças em
que as peças (comandos) são colocados
em lugares específicos (estruturas) Essas
estruturas chamadas “Estruturas de
controle” permitem o controle do fluxo de
execução dos comandos.

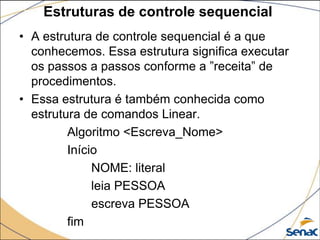

4. Estruturas de controle sequencial
• A estrutura de controle sequencial é a que
conhecemos. Essa estrutura significa executar
os passos a passos conforme a ”receita” de
procedimentos.
• Essa estrutura é também conhecida como
estrutura de comandos Linear.
Algoritmo <Escreva_Nome>
Início
NOME: literal
leia PESSOA
escreva PESSOA
fim

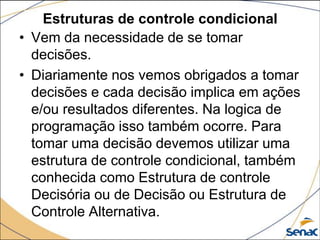

5. Estruturas de controle condicional
• Vem da necessidade de se tomar
decisões.
• Diariamente nos vemos obrigados a tomar
decisões e cada decisão implica em ações
e/ou resultados diferentes. Na logica de
programação isso também ocorre. Para
tomar uma decisão devemos utilizar uma
estrutura de controle condicional, também
conhecida como Estrutura de controle
Decisória ou de Decisão ou Estrutura de
Controle Alternativa.

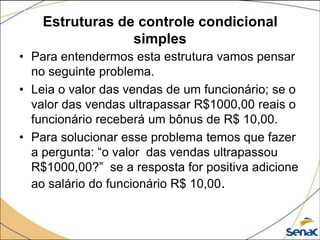

6. Estruturas de controle condicional
simples
• Para entendermos esta estrutura vamos pensar
no seguinte problema.
• Leia o valor das vendas de um funcionário; se o
valor das vendas ultrapassar R$1000,00 reais o
funcionário receberá um bônus de R$ 10,00.
• Para solucionar esse problema temos que fazer
a pergunta: “o valor das vendas ultrapassou
R$1000,00?” se a resposta for positiva adicione
ao salário do funcionário R$ 10,00.

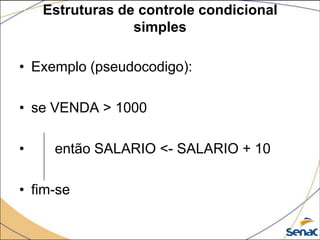

7. Estruturas de controle condicional
simples
• Exemplo (pseudocodigo):
• se VENDA > 1000
• então SALARIO <- SALARIO + 10
• fim-se

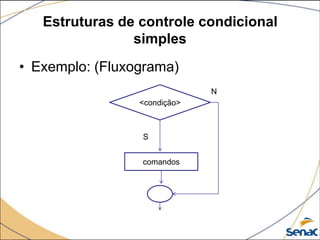

8. Estruturas de controle condicional
simples
• Exemplo: (Fluxograma)
N
<condição>
S
comandos

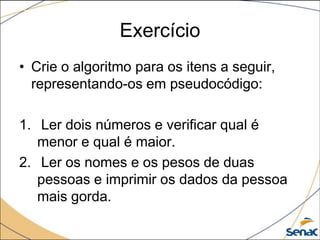

9. Exercício
• Crie o algoritmo para os itens a seguir,
representando-os em pseudocódigo:
1. Ler dois números e verificar qual é
menor e qual é maior.
2. Ler os nomes e os pesos de duas
pessoas e imprimir os dados da pessoa
mais gorda.

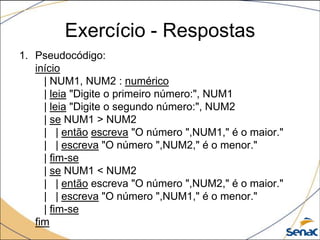

10. Exercício - Respostas
1. Pseudocódigo:
início
| NUM1, NUM2 : numérico
| leia "Digite o primeiro número:", NUM1
| leia "Digite o segundo número:", NUM2
| se NUM1 > NUM2
| | então escreva "O número ",NUM1," é o maior."
| | escreva "O número ",NUM2," é o menor."
| fim-se
| se NUM1 < NUM2
| | então escreva "O número ",NUM2," é o maior."
| | escreva "O número ",NUM1," é o menor."
| fim-se
fim

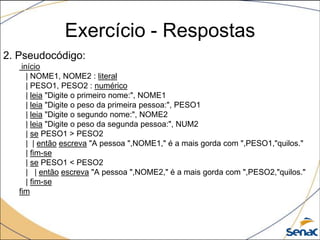

11. Exercício - Respostas
2. Pseudocódigo:
início
| NOME1, NOME2 : literal
| PESO1, PESO2 : numérico
| leia "Digite o primeiro nome:", NOME1
| leia "Digite o peso da primeira pessoa:", PESO1
| leia "Digite o segundo nome:", NOME2
| leia "Digite o peso da segunda pessoa:", NUM2
| se PESO1 > PESO2
| | então escreva "A pessoa ",NOME1," é a mais gorda com ",PESO1,"quilos."
| fim-se
| se PESO1 < PESO2
| | então escreva "A pessoa ",NOME2," é a mais gorda com ",PESO2,"quilos."
| fim-se
fim

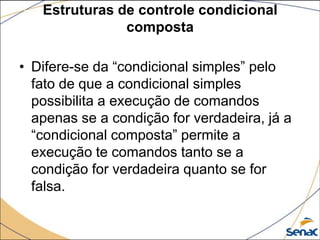

12. Estruturas de controle condicional
composta
• Difere-se da “condicional simples” pelo
fato de que a condicional simples
possibilita a execução de comandos
apenas se a condição for verdadeira, já a
“condicional composta” permite a
execução te comandos tanto se a
condição for verdadeira quanto se for
falsa.

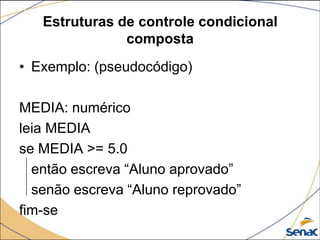

13. Estruturas de controle condicional
composta
• Exemplo: (pseudocódigo)
MEDIA: numérico
leia MEDIA
se MEDIA >= 5.0
então escreva “Aluno aprovado”
senão escreva “Aluno reprovado”
fim-se

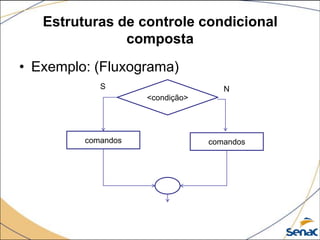

14. Estruturas de controle condicional
composta
• Exemplo: (Fluxograma)
S N
<condição>
comandos comandos

15. Exercício
Observe o trecho do algoritmo a seguir.
início
| se X >= Y
| | então W  falso
| | senão W  verdadeiro
| fim-se
fim
O valor armazenado na variável W é
verdadeiro se:
( )X<Y
( )X>Y
( ) X >= Y
( ) X <= Y
( )X=Y
( ) Nenhuma das anteriores

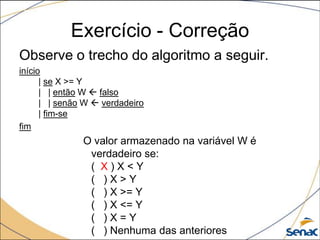

16. Exercício - Correção
Observe o trecho do algoritmo a seguir.
início
| se X >= Y
| | então W  falso
| | senão W  verdadeiro
| fim-se
fim
O valor armazenado na variável W é
verdadeiro se:
( X)X<Y
( )X>Y
( ) X >= Y
( ) X <= Y
( )X=Y
( ) Nenhuma das anteriores

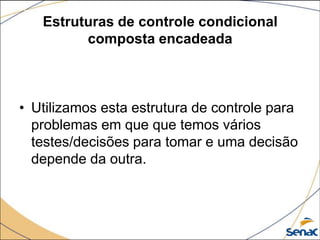

17. Estruturas de controle condicional
composta encadeada
• Utilizamos esta estrutura de controle para
problemas em que que temos vários
testes/decisões para tomar e uma decisão
depende da outra.

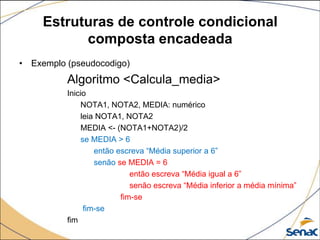

18. Estruturas de controle condicional
composta encadeada
• Exemplo (pseudocodigo)
Algoritmo <Calcula_media>
Inicio
NOTA1, NOTA2, MEDIA: numérico
leia NOTA1, NOTA2
MEDIA <- (NOTA1+NOTA2)/2
se MEDIA > 6
então escreva “Média superior a 6”
senão se MEDIA = 6
então escreva “Média igual a 6”
senão escreva “Média inferior a média mínima”
fim-se
fim-se
fim

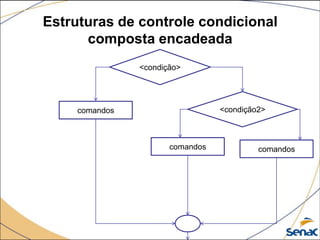

19. Estruturas de controle condicional
composta encadeada
<condição>
comandos <condição2>
comandos comandos

20. Exercícios
1) Uma empresa paga a seus funcionários R$
1,00 de comissão para cada produto vendido,
entretanto, se forem vendidos mais de 250
produtos, o valor aumenta para R$ 1,50. Se a
quantidade for superior a 500 produtos, o valor
da comissão sobe para R$ 2,00. Monte um
algoritmo para ler o nome de um funcionário e a
quantidade de produtos que ele vendeu. Esse
algoritmo também deverá imprimir o nome do
funcionário e o total de comissão que ele vai
receber.

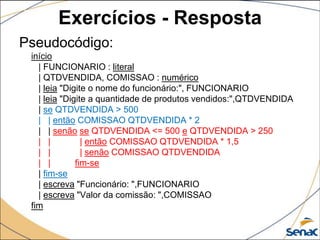

21. Exercícios - Resposta
Pseudocódigo:
início
| FUNCIONARIO : literal
| QTDVENDIDA, COMISSAO : numérico
| leia "Digite o nome do funcionário:", FUNCIONARIO
| leia "Digite a quantidade de produtos vendidos:",QTDVENDIDA
| se QTDVENDIDA > 500
| | então COMISSAO QTDVENDIDA * 2
| | senão se QTDVENDIDA <= 500 e QTDVENDIDA > 250
| | | então COMISSAO QTDVENDIDA * 1,5
| | | senão COMISSAO QTDVENDIDA
| | fim-se
| fim-se
| escreva "Funcionário: ",FUNCIONARIO
| escreva "Valor da comissão: ",COMISSAO
fim

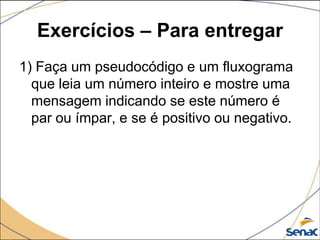

22. Exercícios – Para entregar
1) Faça um pseudocódigo e um fluxograma
que leia um número inteiro e mostre uma
mensagem indicando se este número é
par ou ímpar, e se é positivo ou negativo.

23. Exercícios – Para entregar
2) Desenvolva um pseudocódigo e um
fluxograma que:
Leia 4 (quatro) números;
Calcule o quadrado de cada um;
Se o valor resultante do quadrado do
terceiro for >= 1000, imprima-o e finalize;
Caso contrário, imprima os valores lidos e
seus respectivos quadrados.

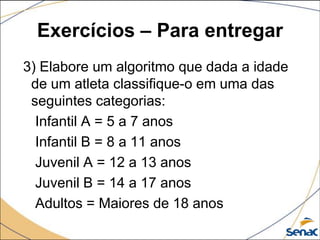

24. Exercícios – Para entregar
3) Elabore um algoritmo que dada a idade
de um atleta classifique-o em uma das
seguintes categorias:
Infantil A = 5 a 7 anos
Infantil B = 8 a 11 anos
Juvenil A = 12 a 13 anos
Juvenil B = 14 a 17 anos
Adultos = Maiores de 18 anos

25. • Bibliografia
Para a preparação da aula foi utilizado o
livro do curso entregue pelo SENAC
