Fluxograma (Lógica de Programação)
1) Um fluxograma representa algoritmos usando formas geométricas para diferentes ações. Isso facilita a compreensão das ideias nos algoritmos. 2) Fluxogramas devem ser claros, simples e de fácil leitura, sem ambiguidades. 3) Fluxos descrevem sistemas de cima para baixo ou esquerda para direita.
Fluxograma (Lógica de Programação)
- 1. Estácio Idez Lógicade Programação Gercélia Ramos
- 2. Fluxograma É umarepresentação gráfica de algoritmos onde formas geométricas diferentes implicam ações (instruções, comandos) distintos. Tal propriedade facilita o entendimento das idéias contidas nos algoritmos e justifica sua popularidade.

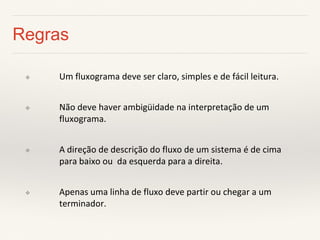

- 3. ❖Um fluxograma deveser claro, simples e de fácil leitura. ❖Não deve haver ambigüidade na interpretação de um fluxograma. ❖A direção de descrição do fluxo de um sistema é de cima para baixo ou da esquerda para a direita. ❖Apenas uma linha de fluxo deve partir ou chegar a um terminador. Regras
- 4.

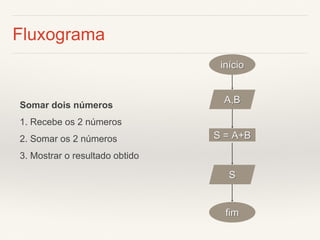

- 6. Fluxograma Somar doisnúmeros 1. Recebe os 2 números 2. Somar os 2 números 3. Mostrar o resultado obtido início A,B S = A+B S fim

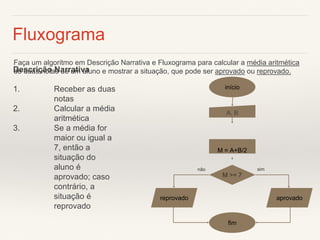

- 7. Fluxograma Faça umalgoritmo em Descrição Narrativa e Fluxograma para calcular a média aritmética de duas notas de um aluno e mostrar a situação, que pode ser aprovado ou reprovado. Descrição Narrativa 1.Receber as duas notas 2.Calcular a média aritmética 3.Se a média for maior ou igual a 7, então a situação do aluno é aprovado; caso contrário, a situação é reprovado início reprovado M = A+B/2 fim M >= 7 aprovado A, B não sim

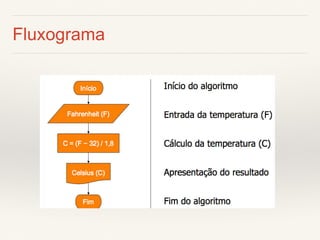

- 8. Fluxograma Escreva anarrativa e desenhe o fluxograma de um programa que leia do teclado uma temperatura em Fahrenheit e escreva na tela a temperatura equivalente em Celsius (tempC = (tempF-32)/1.8).
- 9.

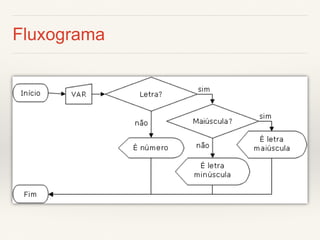

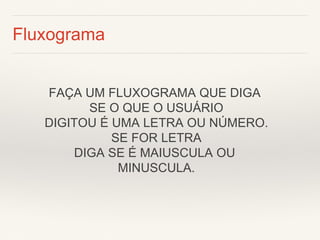

- 10. Fluxograma FAÇA UMFLUXOGRAMA QUE DIGA SE O QUE O USUÁRIO DIGITOU É UMA LETRA OU NÚMERO. SE FOR LETRA DIGA SE É MAIUSCULA OU MINUSCULA.
- 11.

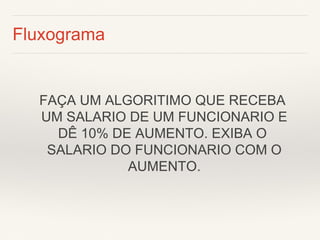

- 12. Fluxograma FAÇA UMALGORITIMO QUE RECEBA UM SALARIO DE UM FUNCIONARIO E DÊ 10% DE AUMENTO. EXIBA O SALARIO DO FUNCIONARIO COM O AUMENTO.

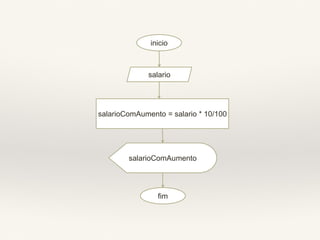

- 13. inicio salario salarioComAumento= salario * 10/100 salarioComAumento fim

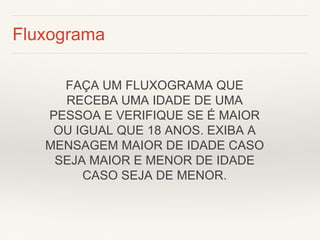

- 14. Fluxograma FAÇA UMFLUXOGRAMA QUE RECEBA UMA IDADE DE UMA PESSOA E VERIFIQUE SE É MAIOR OU IGUAL QUE 18 ANOS. EXIBA A MENSAGEM MAIOR DE IDADE CASO SEJA MAIOR E MENOR DE IDADE CASO SEJA DE MENOR.

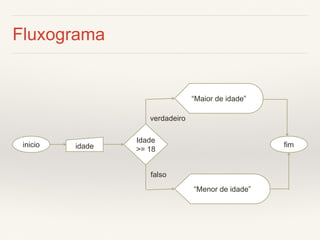

- 15. inicio idade Idade >= 18 “Maior de idade” “Menor de idade” fim verdadeiro falso Fluxograma

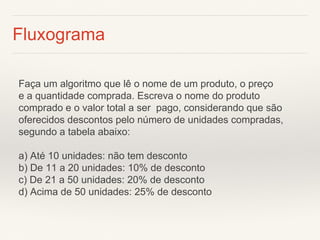

- 16. Fluxograma Faça umalgoritmo que lê o nome de um produto, o preço e a quantidade comprada. Escreva o nome do produto comprado e o valor total a ser pago, considerando que são oferecidos descontos pelo número de unidades compradas, segundo a tabela abaixo: a) Até 10 unidades: não tem desconto b) De 11 a 20 unidades: 10% de desconto c) De 21 a 50 unidades: 20% de desconto d) Acima de 50 unidades: 25% de desconto

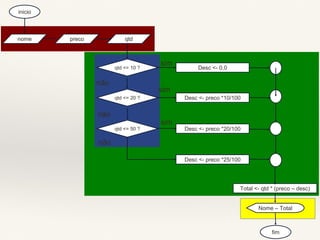

- 17. inicio nome preco qtd qtd <= 10 ? qtd <= 20 ? qtd <= 50 ? Desc <- 0,0 Desc <- preco *10/100 Desc <- preco *20/100 Nome – Total fim Desc <- preco *25/100 Total <- qtd * (preco – desc) sim não não não sim sim
