Este documento fornece instruções para uma atividade experimental sobre o funcionamento e uso de um microscópio ótico composto. Os alunos irão identificar as partes mecânicas e óticas do microscópio, observar amostras sob diferentes aumentos, e analisar como a posição e movimento da amostra afetam a imagem resultante.

1. Direção Geral dos Estabelecimentos Escolares
Direção de Serviços Região Algarve
Agrupamento de Escolas Manuel Teixeira Gomes (145464)
Curso Profissional Técnico Auxiliar de Saúde - TAS
Biologia 10º – Módulo A1
Nome: N.º Turma ___ Data ___/___/___
Observações:
Ficha de trabalho da atividade experimental n.º 1
Estudo das características da imagem em microscopia ótica
Duração da atividade:50 minutos.
A – Microscópio e seu funcionamento
Um microscópio ótico composto é constituído por uma parte
mecânica e uma parte ótica. De acordo com este critério,
preencha corretamente o quadro-resumo seguinte:
Componentes mecânicos
Componentes óticos
1. Relacione as diferentes partes do microscópio ótico composto (MOC) com as funções a seguir mencionadas.
A – Aproxima ou afasta a platina das objetivas, através de movimentos de grande amplitude.
B – Sistema de lentes que projeta a luz sobre o material a ser observado.
C – Amplia a imagem da objetiva e permite a sua observação pelo olho humano.
D – Regula a intensidade de luz.
E – Peça fixa à base, na qual estão aplicadas as outras partes constituintes do microscópio.
F – Peça giratória que suporta as objetivas.
G – Peça onde se coloca a preparação a observar.
H – Sistema de lentes que fornece uma imagem ampliada do objeto.
B – Características da imagem obtida com o microscópio ótico composto
Material utilizado:
Microscópio ótico composto
Agulha de dissecção
Conta-gotas
 Lâmina
 Lamela
 Papel de jornal
 Tesoura
 Água
 Papel de limpeza
Métodos:
1. Recortar do jornal uma letra P, R, F, G, J, L.
2. Colocar uma gota de água na parte central de uma lâmina (fig.1A).
3. Colocar a letra sobre a gota e esperar um pouco até o papel ficar humedecido.

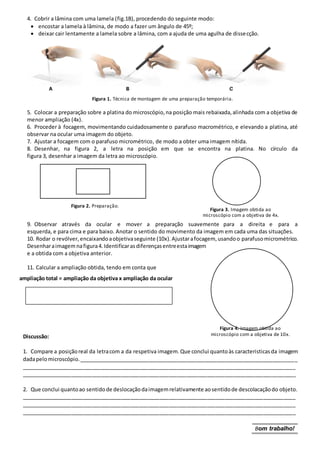

2. 4. Cobrir a lâmina com uma lamela (fig.1B), procedendo do seguinte modo:
 encostar a lamela à lâmina, de modo a fazer um ângulo de 45º;
 deixar cair lentamente a lamela sobre a lâmina, com a ajuda de uma agulha de dissecção.
Figura 1. Técnica de montagem de uma preparação temporária.
5. Colocar a preparação sobre a platina do microscópio,na posição mais rebaixada,alinhada com a objetiva de
menor ampliação (4x).
6. Proceder à focagem, movimentando cuidadosamente o parafuso macrométrico, e elevando a platina, até
observar na ocular uma imagem do objeto.
7. Ajustar a focagem com o parafuso micrométrico, de modo a obter uma imagem nítida.
8. Desenhar, na figura 2, a letra na posição em que se encontra na platina. No círculo da
figura 3, desenhar a imagem da letra ao microscópio.
9. Observar através da ocular e mover a preparação suavemente para a direita e para a
esquerda, e para cima e para baixo. Anotar o sentido do movimento da imagem em cada uma das situações.
10. Rodar o revólver, encaixandoaobjetivaseguinte (10x).Ajustarafocagem,usandoo parafusomicrométrico.
Desenharaimagem nafigura4.Identificarasdiferençasentreestaimagem
e a obtida com a objetiva anterior.
11. Calcular a ampliação obtida, tendo em conta que
ampliação total = ampliação da objetiva x ampliação da ocular
Discussão:
1. Compare a posiçãoreal da letracom a da respetiva imagem.Que conclui quantoàs caracteristicasda imagem
dadapelomicroscópio.__________________________________________________________________________
_____________________________________________________________________________________________
_____________________________________________________________________________________________
2. Que conclui quantoao sentidode deslocaçãodaimagemrelativamente aosentidode descolacaçãodo objeto.
_____________________________________________________________________________________________
_____________________________________________________________________________________________
_____________________________________________________________________________________________
Bom trabalho!
Figura 4. Imagem obtida ao
microscópio com a objetiva de 10x.
Figura 3. Imagem obtida ao
microscópio com a objetiva de 4x.
Figura 2. Preparação.
