O documento descreve o projeto do Edifício Santa Catarina em São Paulo, projetado pelo arquiteto Ruy Ohtake. O edifício de 26 andares possui estrutura inovadora com grandes vãos e pilares distantes, permitindo amplas áreas nos andares. A fachada de vidro explora a ausência de pilares e possui recuos estruturais nos andares intermediários. O térreo também apresenta recuo estrutural de vidro integrando o edifício ao ambiente urbano.

1. Tecnologia da Construção
Aplicada ao Projeto
Rubens Mauro Cunha
Cristiana Badra Matavz – RA 4282149
Larissa Duarte Galvão – RA 5385626
Mayara Virgulino de Oliveira – RA 5199343
Thiago Penteado – RA 4195053
Virginia Vasques de Paula – RA 5176375
Arquitetura e Urbanismo
Uni FIAMFAAM
9º Semestre A

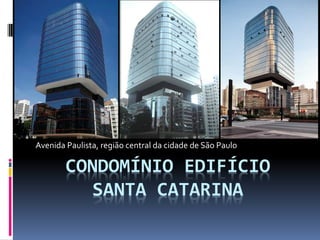

2. CONDOMÍNIO EDIFÍCIO
SANTA CATARINA
Avenida Paulista, região central da cidade de São Paulo

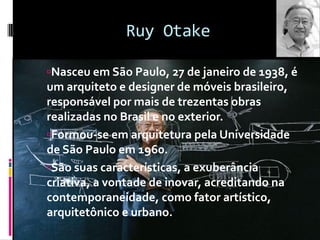

3. Ruy Otake
Nasceu em São Paulo, 27 de janeiro de 1938, é
um arquiteto e designer de móveis brasileiro,
responsável por mais de trezentas obras
realizadas no Brasil e no exterior.
Formou-se em arquitetura pela Universidade
de São Paulo em 1960.
São suas características, a exuberância
criativa, a vontade de inovar, acreditando na
contemporaneidade, como fator artístico,
arquitetônico e urbano.

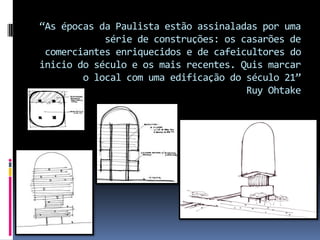

4. “As épocas da Paulista estão assinaladas por uma
série de construções: os casarões de
comerciantes enriquecidos e de cafeicultores do
inicio do século e os mais recentes. Quis marcar
o local com uma edificação do século 21”
Ruy Ohtake

5. Histórico do Edifício
 O terreno em que o edifício está implantado era
de propriedade do Hospital Santa Catarina, que
fica na esquina transversal oposta.
 Na negociação com a incorporadora o lote foi
trocado por alguns andares do empreendimento.
 De início, o hospital desejava ocupá-los com um
centro clínico, ampliando assim suas instalações.
 Posteriormente, o hospital resolveu alugar seus
espaços para uma única empresa.

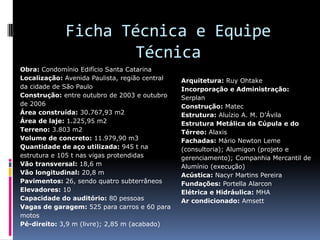

6. Ficha Técnica e Equipe
Técnica
Obra: Condomínio Edifício Santa Catarina
Localização: Avenida Paulista, região central
da cidade de São Paulo
Construção: entre outubro de 2003 e outubro
de 2006
Área construída: 30.767,93 m2
Área de laje: 1.225,95 m2
Terreno: 3.803 m2
Volume de concreto: 11.979,90 m3
Quantidade de aço utilizada: 945 t na
estrutura e 105 t nas vigas protendidas
Vão transversal: 18,6 m
Vão longitudinal: 20,8 m
Pavimentos: 26, sendo quatro subterrâneos
Elevadores: 10
Capacidade do auditório: 80 pessoas
Vagas de garagem: 525 para carros e 60 para
motos
Pé-direito: 3,9 m (livre); 2,85 m (acabado)
Arquitetura: Ruy Ohtake
Incorporação e Administração:
Serplan
Construção: Matec
Estrutura: Aluízio A. M. D’Ávila
Estrutura Metálica da Cúpula e do
Térreo: Alaxis
Fachadas: Mário Newton Leme
(consultoria); Alumigon (projeto e
gerenciamento); Companhia Mercantil de
Alumínio (execução)
Acústica: Nacyr Martins Pereira
Fundações: Portella Alarcon
Elétrica e Hidráulica: MHA
Ar condicionado: Amsett

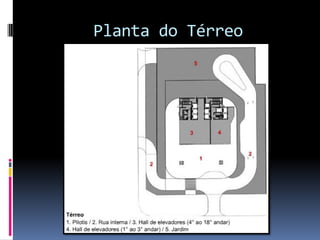

7. Planta do Térreo

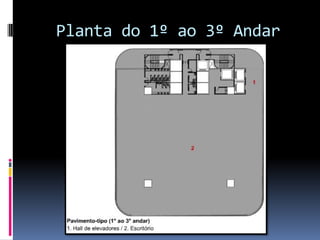

8. Planta do 1º ao 3º Andar

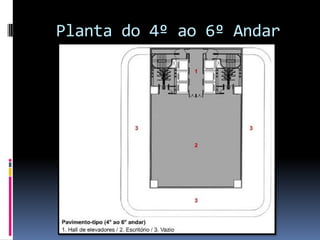

9. Planta do 4º ao 6º Andar

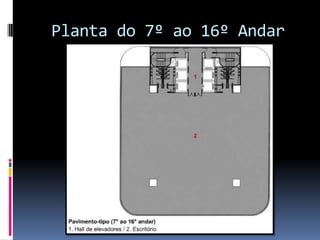

10. Planta do 7º ao 16º Andar

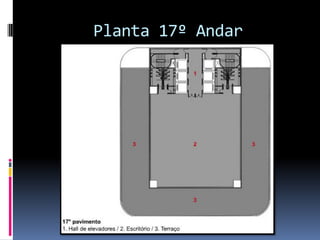

11. Planta 17º Andar

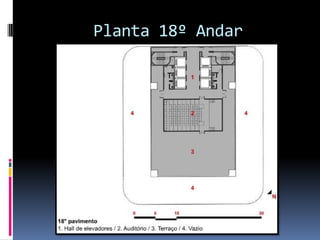

12. Planta 18º Andar

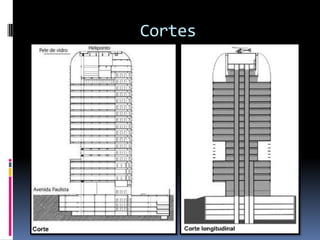

13. Cortes

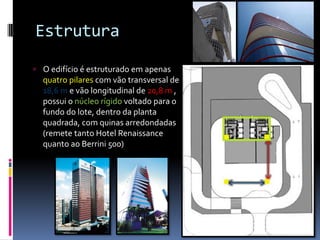

14. Estrutura
 O edifício é estruturado em apenas
quatro pilares com vão transversal de
18,6 m e vão longitudinal de 20,8 m ,
possui o núcleo rígido voltado para o
fundo do lote, dentro da planta
quadrada, com quinas arredondadas
(remete tanto Hotel Renaissance
quanto ao Berrini 500)

15. Estrutura
 Possui térreo com pé-direito
duplo mais 17 andares destinados
a escritórios, o 18º é ocupado por
um auditório comum, com 80
lugares.
 Do 4º ao 6º andar, os escritórios
foram recuados, deixando 6,5 m
de balanço nas três extremidades
(laterais e frente).
 Enquanto os andares maiores
possuem 1070 m², os menores
medem 542m² de laje.
Vão
6,5m

16. Fachada e Recuo
 A fachada é em pele de vidro e explora a ausência de pilares periféricos e apresenta dois
recuos.
 Nesse trecho, além de lajes reduzidas, com 560 m2, o vidro laminado da fachada muda por
motivos estéticos. De prata - como no restante da edificação - para fumê, sempre com 8 mm
de espessura.
 Poucos reflexivos para diminuir a incidência de calor, têm sua espessura dividida em duas
camadas iguais de 4 mm, devido à resistência e à capacidade de absorção sonora.
 Os três últimos níveis tiveram os vidros trocados por uma tela metálica perfurada,
determinante para o bom funcionamento do ar-condicionado, pela circulação de ar.
 Os anéis a cada dois andares proporcionam uma vibração e dinâmica à fachada.

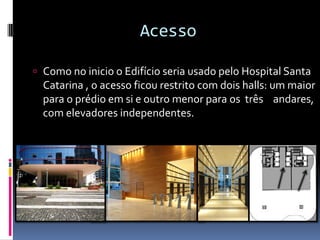

17. Acesso
 Como no inicio o Edifício seria usado pelo Hospital Santa
Catarina , o acesso ficou restrito com dois halls: um maior
para o prédio em si e outro menor para os três andares,
com elevadores independentes.

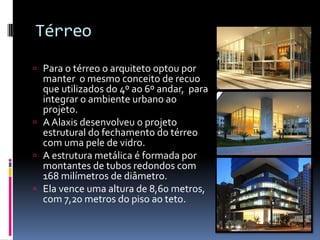

18. Térreo
 Para o térreo o arquiteto optou por
manter o mesmo conceito de recuo
que utilizados do 4º ao 6º andar, para
integrar o ambiente urbano ao
projeto.
 A Alaxis desenvolveu o projeto
estrutural do fechamento do térreo
com uma pele de vidro.
 A estrutura metálica é formada por
montantes de tubos redondos com
168 milímetros de diâmetro.
 Ela vence uma altura de 8,60 metros,
com 7,20 metros do piso ao teto.

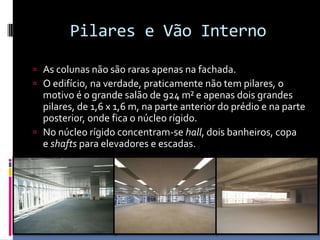

19. Pilares e Vão Interno
 As colunas não são raras apenas na fachada.
 O edifício, na verdade, praticamente não tem pilares, o
motivo é o grande salão de 924 m² e apenas dois grandes
pilares, de 1,6 x 1,6 m, na parte anterior do prédio e na parte
posterior, onde fica o núcleo rígido.
 No núcleo rígido concentram-se hall, dois banheiros, copa
e shafts para elevadores e escadas.

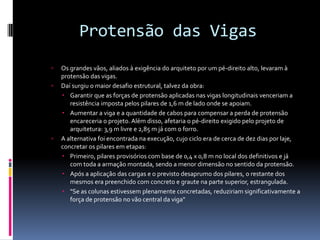

20. Protensão das Vigas
 Os grandes vãos, aliados à exigência do arquiteto por um pé-direito alto, levaram à
protensão das vigas.
 Daí surgiu o maior desafio estrutural, talvez da obra:
 Garantir que as forças de protensão aplicadas nas vigas longitudinais venceriam a
resistência imposta pelos pilares de 1,6 m de lado onde se apoiam.
 Aumentar a viga e a quantidade de cabos para compensar a perda de protensão
encareceria o projeto. Além disso, afetaria o pé-direito exigido pelo projeto de
arquitetura: 3,9 m livre e 2,85 m já com o forro.
 A alternativa foi encontrada na execução, cujo ciclo era de cerca de dez dias por laje,
concretar os pilares em etapas:
 Primeiro, pilares provisórios com base de 0,4 x 0,8 m no local dos definitivos e já
com toda a armação montada, sendo a menor dimensão no sentido da protensão.
 Após a aplicação das cargas e o previsto desaprumo dos pilares, o restante dos
mesmos era preenchido com concreto e graute na parte superior, estrangulada.
 "Se as colunas estivessem plenamente concretadas, reduziriam significativamente a
força de protensão no vão central da viga"

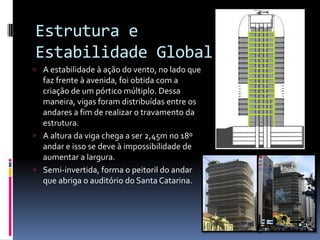

21. Estrutura e
Estabilidade Global
 A estabilidade à ação do vento, no lado que
faz frente à avenida, foi obtida com a
criação de um pórtico múltiplo. Dessa
maneira, vigas foram distribuídas entre os
andares a fim de realizar o travamento da
estrutura.
 A altura da viga chega a ser 2,45m no 18º
andar e isso se deve à impossibilidade de
aumentar a largura.
 Semi-invertida, forma o peitoril do andar
que abriga o auditório do Santa Catarina.

22. Coroamento
 O topo do prédio de 81 m de altura é
coroado com treliças verticais curvas,
projetadas com perfisW e cantoneiras
laminadas com espaçamento de 2,5m e
caixilharia em forma de cúpula de vidro
que esconde a laje estruturada em
concreto para abrigar o heliponto.

23. Fundação
 Os 22 pavimentos, além dos quatro subsolos de
3.200 m2 cada e que exigiram escavação quase na
área total do terreno, atingem o solo em 85 pontos.
 Vinte e seis estacas barrete distribuem a carga
depositada pelos quatro pilares principais, que
chega, em cada, a aproximadamente 6 mil t.
 Na periferia do edifício, 59 estacas hélice contínua,
com uma média de 15 m de comprimento útil,
recebem o restante da carga. Estudos comparativos
sobre a viabilidade técnico-econômica
demonstraram que as estacas permitiram menor
prazo de execução quando comparadas a tubulões
a céu aberto.
 Para a contenção dos taludes, foram utilizados
perfis metálicos com cortinas de elementos pré-
moldados de concreto. Em toda a circunferência,
mas principalmente na face frontal, o uso de
tirantes foi impossibilitado devido à presença de
edificações ou de redes de utilidades públicas.Na
frente do terreno, era o túnel do Metrô, que chegou
a ficar a 5 m de distância do subsolo do prédio, que
inviabilizava o uso dos cabos.

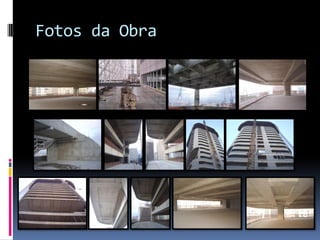

24. Fotos da Obra

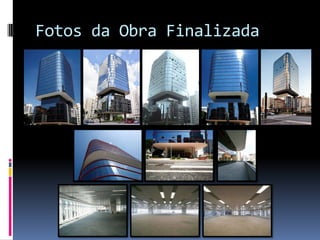

25. Fotos da Obra Finalizada

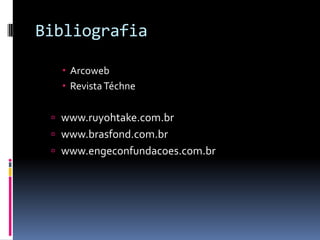

26. Bibliografia
 Arcoweb
 RevistaTéchne
 www.ruyohtake.com.br
 www.brasfond.com.br
 www.engeconfundacoes.com.br
