1. 4G e LTE
Long Term Evolution
Lucas Martins Sabadini
Mateus Boni Dias
Mateus Matias Criado
Otavio da Silva Cavalcante
Wander Pereira

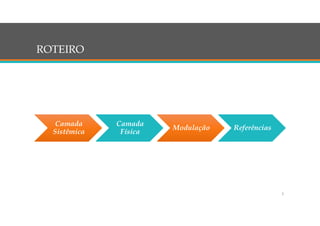

2. ROTEIRO
Camada
Sistêmica
Camada
Física
Modulação Referências
2

3. CAMADA SISTÊMICA

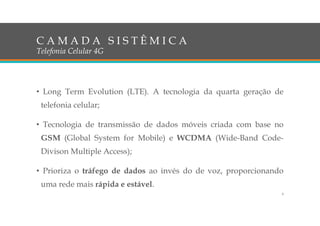

4. C A M A D A S I S T Ê M I C A
Telefonia Celular 4G
• Long Term Evolution (LTE). A tecnologia da quarta geração de
telefonia celular;
• Tecnologia de transmissão de dados móveis criada com base no
GSM (Global System for Mobile) e WCDMA (Wide-Band Code-
Divison Multiple Access);
• Prioriza o tráfego de dados ao invés do de voz, proporcionando
uma rede mais rápida e estável.
4

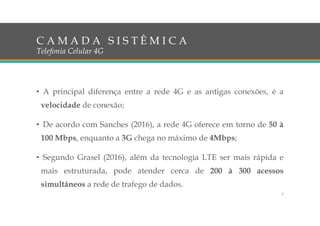

5. • A principal diferença entre a rede 4G e as antigas conexões, é a
velocidade de conexão;
• De acordo com Sanches (2016), a rede 4G oferece em torno de 50 à
100 Mbps, enquanto a 3G chega no máximo de 4Mbps;
• Segundo Grasel (2016), além da tecnologia LTE ser mais rápida e
mais estruturada, pode atender cerca de 200 à 300 acessos
simultâneos a rede de trafego de dados.
C A M A D A S I S T Ê M I C A
Telefonia Celular 4G
5

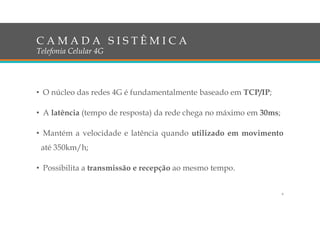

6. • O núcleo das redes 4G é fundamentalmente baseado em TCP/IP;
• A latência (tempo de resposta) da rede chega no máximo em 30ms;
• Mantém a velocidade e latência quando utilizado em movimento
até 350km/h;
• Possibilita a transmissão e recepção ao mesmo tempo.
C A M A D A S I S T Ê M I C A
Telefonia Celular 4G
6

7. CAMADA FÍSICA

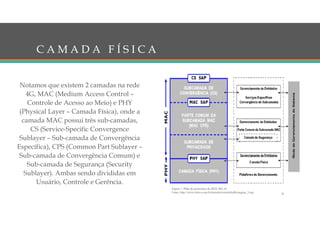

8. C A M A D A F Í S I C A
Notamos que existem 2 camadas na rede
4G, MAC (Medium Access Control –
Controle de Acesso ao Meio) e PHY
(Physical Layer – Camada Física), onde a
camada MAC possui três sub-camadas,
CS (Service-Specific Convergence
Sublayer – Sub-camada de Convergência
Específica), CPS (Common Part Sublayer –
Sub-camada de Convergência Comum) e
Sub-camada de Segurança (Security
Sublayer). Ambas sendo divididas em
Usuário, Controle e Gerência.
8
Figura 1: Pilha de protocolos do IEEE 802.16
Fonte: http://www.teleco.com.br/tutoriais/tutorialintlte/pagina_3.asp

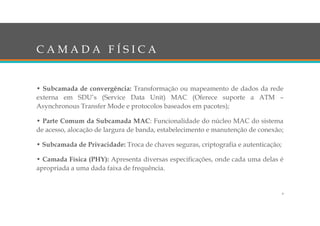

9. C A M A D A F Í S I C A
• Subcamada de convergência: Transformação ou mapeamento de dados da rede
externa em SDU’s (Service Data Unit) MAC (Oferece suporte a ATM –
Asynchronous Transfer Mode e protocolos baseados em pacotes);
• Parte Comum da Subcamada MAC: Funcionalidade do núcleo MAC do sistema
de acesso, alocação de largura de banda, estabelecimento e manutenção de conexão;
• Subcamada de Privacidade: Troca de chaves seguras, criptografia e autenticação;
• Camada Física (PHY): Apresenta diversas especificações, onde cada uma delas é
apropriada a uma dada faixa de frequência.
9

10. • A camada física contém a região física que provê características mecânicas,
elétricas, funcionais e procedimentais para ativar, manter e desativar conexões
físicas para transmissão de bits entre entidades da camada de enlace. Utiliza
tecnologias OFDMA, SC-FDMA, MIMO e codificação TURBO.
• O processo de codificação e de transmissão é disponibilizado pela camada física
para a camada MAC na forma de serviços, através de blocos de transporte. A
cada intervalo de transmissão (Transmission Time Interval – TTI, sendo 1 TTI = 1
subframe = 1 ms), até dois blocos de transporte são codificados, modulados e
mapeados para os recursos de rádio do OFDMA.
10
C A M A D A F Í S I C A
MAC (Media Access Control)

11. • A camada L2/L3 é responsável pelo acesso e pelo controle dos recursos de rádio.
Utiliza tecnologias Enlace Adaptativo, Scheduling e HARQ.
• A camada de enlace tem como objetivo detectar e opcionalmente corrigir os erros
que porventura ocorram no nível físico durante a transmissão de bits. Sendo
responsável por implementar o método de acesso ao meio, delimitar a estrutura
de quadro de enlace e reconhecer os endereços físicos MAC.
11
C A M A D A F Í S I C A
Camada de Controle (L2/L3)

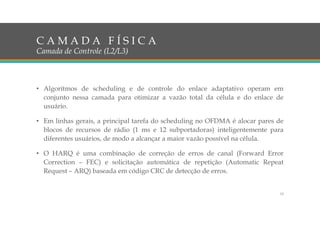

12. • Algorítmos de scheduling e de controle do enlace adaptativo operam em
conjunto nessa camada para otimizar a vazão total da célula e do enlace de
usuário.
• Em linhas gerais, a principal tarefa do scheduling no OFDMA é alocar pares de
blocos de recursos de rádio (1 ms e 12 subportadoras) inteligentemente para
diferentes usuários, de modo a alcançar a maior vazão possível na célula.
• O HARQ é uma combinação de correção de erros de canal (Forward Error
Correction – FEC) e solicitação automática de repetição (Automatic Repeat
Request – ARQ) baseada em código CRC de detecção de erros.
12
C A M A D A F Í S I C A
Camada de Controle (L2/L3)

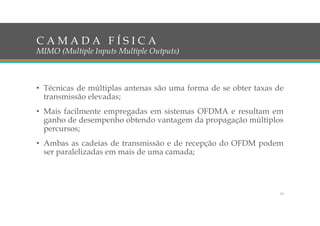

13. C A M A D A F Í S I C A
MIMO (Multiple Inputs Multiple Outputs)
• Técnicas de múltiplas antenas são uma forma de se obter taxas de
transmissão elevadas;
• Mais facilmente empregadas em sistemas OFDMA e resultam em
ganho de desempenho obtendo vantagem da propagação múltiplos
percursos;
• Ambas as cadeias de transmissão e de recepção do OFDM podem
ser paralelizadas em mais de uma camada;
13

14. C A M A D A F Í S I C A
MIMO (Multiple Inputs Multiple Outputs)
• Formas de processamento suportadas pelo LTE classificadas em:
• Pré-codificação ou formatação de feixe: que envolve apenas
processamento espacial;
• Codificação por diversidade: que envolve codificação espaço-
frequência sobre um único fluxo de dados para aumentar a
robustez da transmissão;
• Multiplexação espacial: que envolve a transmissão simultânea
de fluxos distintos em antenas distintas, de forma a se
aumentar a vazão do sistema.
14

15. MODULAÇÃO

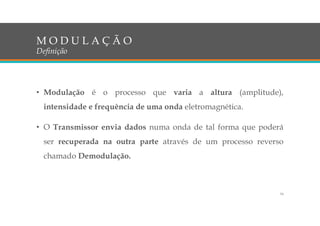

16. • Modulação é o processo que varia a altura (amplitude),
intensidade e frequência de uma onda eletromagnética.
• O Transmissor envia dados numa onda de tal forma que poderá
ser recuperada na outra parte através de um processo reverso
chamado Demodulação.
M O D U L A Ç Ã O
Definição
16

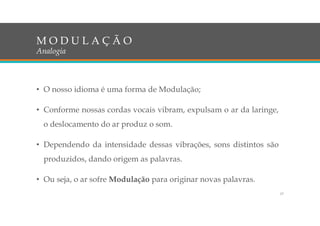

17. • O nosso idioma é uma forma de Modulação;
• Conforme nossas cordas vocais vibram, expulsam o ar da laringe,
o deslocamento do ar produz o som.
• Dependendo da intensidade dessas vibrações, sons distintos são
produzidos, dando origem as palavras.
• Ou seja, o ar sofre Modulação para originar novas palavras.
M O D U L A Ç Ã O
Analogia
17

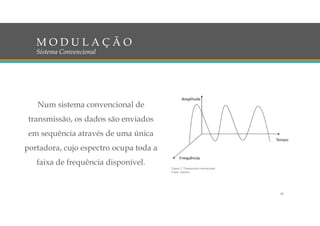

18. Num sistema convencional de
transmissão, os dados são enviados
em sequência através de uma única
portadora, cujo espectro ocupa toda a
faixa de frequência disponível.
M O D U L A Ç Ã O
Sistema Convencional
Figura 2: Transmissão convencional
Fonte: Autores.
18

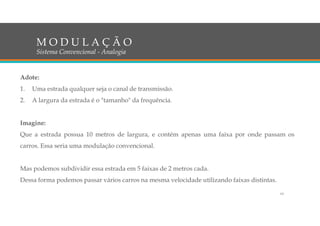

19. Adote:
1. Uma estrada qualquer seja o canal de transmissão.
2. A largura da estrada é o "tamanho" da frequência.
Imagine:
Que a estrada possua 10 metros de largura, e contém apenas uma faixa por onde passam os
carros. Essa seria uma modulação convencional.
Mas podemos subdividir essa estrada em 5 faixas de 2 metros cada.
Dessa forma podemos passar vários carros na mesma velocidade utilizando faixas distintas.
M O D U L A Ç Ã O
Sistema Convencional - Analogia
19

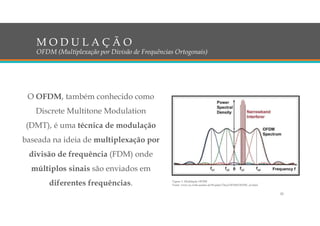

20. O OFDM, também conhecido como
Discrete Multitone Modulation
(DMT), é uma técnica de modulação
baseada na ideia de multiplexação por
divisão de frequência (FDM) onde
múltiplos sinais são enviados em
diferentes frequências.
M O D U L A Ç Ã O
OFDM (Multiplexação por Divisão de Frequências Ortogonais)
Figura 3: Modulação OFDM
Fonte: www.iss.rwth-aachen.de/Projekte/Theo/OFDM/OFDM_en.html
20

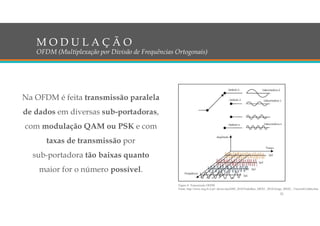

21. Na OFDM é feita transmissão paralela
de dados em diversas sub-portadoras,
com modulação QAM ou PSK e com
taxas de transmissão por
sub-portadora tão baixas quanto
maior for o número possível.
M O D U L A Ç Ã O
OFDM (Multiplexação por Divisão de Frequências Ortogonais)
Figura 4: Transmissão OFDM
Fonte: http://www.img.lx.it.pt/~fp/cav/ano2009_2010/Trabalhos_MEEC_2010/Artigo_MEEC_7/myweb3/ofdm.htm
21

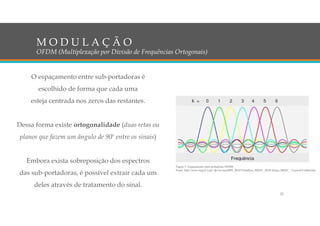

22. O espaçamento entre sub-portadoras é
escolhido de forma que cada uma
esteja centrada nos zeros das restantes.
Dessa forma existe ortogonalidade (duas retas ou
planos que fazem um ângulo de 90º entre os sinais)
Embora exista sobreposição dos espectros
das sub-portadoras, é possível extrair cada um
deles através de tratamento do sinal.
M O D U L A Ç Ã O
OFDM (Multiplexação por Divisão de Frequências Ortogonais)
Figura 5: Espaçamento entre portadoras OFDM
Fonte: http://www.img.lx.it.pt/~fp/cav/ano2009_2010/Trabalhos_MEEC_2010/Artigo_MEEC_7/myweb3/ofdm.htm
22

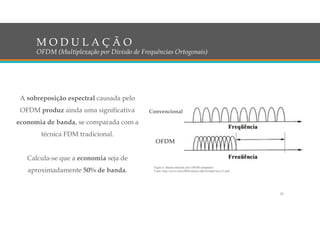

23. A sobreposição espectral causada pelo
OFDM produz ainda uma significativa
economia de banda, se comparada com a
técnica FDM tradicional.
Calcula-se que a economia seja de
aproximadamente 50% de banda.
M O D U L A Ç Ã O
OFDM (Multiplexação por Divisão de Frequências Ortogonais)
Figura 6: Banda utilizada pelo OFDM (adaptado)
Fonte: http://www.cricte2004.eletrica.ufpr.br/ufpr2/tccs/27.pdf
Convencional
OFDM
23

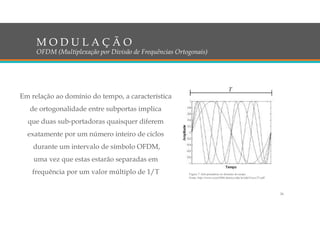

24. Em relação ao domínio do tempo, a característica
de ortogonalidade entre subportas implica
que duas sub-portadoras quaisquer diferem
exatamente por um número inteiro de ciclos
durante um intervalo de símbolo OFDM,
uma vez que estas estarão separadas em
frequência por um valor múltiplo de 1/T
M O D U L A Ç Ã O
OFDM (Multiplexação por Divisão de Frequências Ortogonais)
Figura 7: Sub-portadoras no domínio do tempo
Fonte: http://www.cricte2004.eletrica.ufpr.br/ufpr2/tccs/27.pdf
24

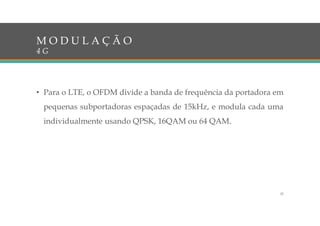

25. • Para o LTE, o OFDM divide a banda de frequência da portadora em
pequenas subportadoras espaçadas de 15kHz, e modula cada uma
individualmente usando QPSK, 16QAM ou 64 QAM.
M O D U L A Ç Ã O
4 G
25

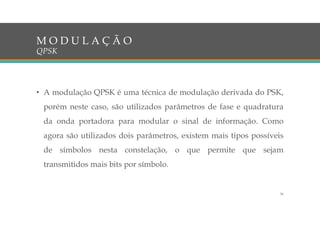

26. • A modulação QPSK é uma técnica de modulação derivada do PSK,
porém neste caso, são utilizados parâmetros de fase e quadratura
da onda portadora para modular o sinal de informação. Como
agora são utilizados dois parâmetros, existem mais tipos possíveis
de símbolos nesta constelação, o que permite que sejam
transmitidos mais bits por símbolo.
M O D U L A Ç Ã O
QPSK
26

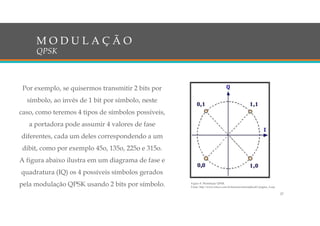

27. Por exemplo, se quisermos transmitir 2 bits por
símbolo, ao invés de 1 bit por símbolo, neste
caso, como teremos 4 tipos de símbolos possíveis,
a portadora pode assumir 4 valores de fase
diferentes, cada um deles correspondendo a um
dibit, como por exemplo 45o, 135o, 225o e 315o.
A figura abaixo ilustra em um diagrama de fase e
quadratura (IQ) os 4 possíveis símbolos gerados
pela modulação QPSK usando 2 bits por símbolo. Figura 8: Modulação QPSK
Fonte: http://www.teleco.com.br/tutoriais/tutorialplcalt1/pagina_4.asp
M O D U L A Ç Ã O
QPSK
27

28. • Nesta forma de modulação, os símbolos são mapeados em um
diagrama de fase e quadratura, sendo que cada símbolo apresenta
uma distância específica da origem do diagrama que representa a
sua amplitude, diferentemente da modulação PSK, na qual todos os
símbolos estão à igual distância da origem. Isto significa que as
informações são inseridas nos parâmetros de amplitude e
quadratura da onda portadora.
M O D U L A Ç Ã O
QAM
28

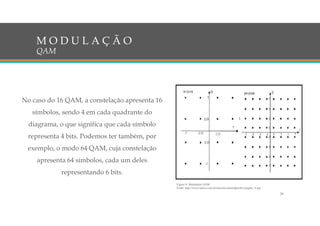

29. No caso do 16 QAM, a constelação apresenta 16
símbolos, sendo 4 em cada quadrante do
diagrama, o que significa que cada símbolo
representa 4 bits. Podemos ter também, por
exemplo, o modo 64 QAM, cuja constelação
apresenta 64 símbolos, cada um deles
representando 6 bits.
Figura 9: Modulação QAM
Fonte: http://www.teleco.com.br/tutoriais/tutorialplcalt1/pagina_4.asp
M O D U L A Ç Ã O
QAM
29

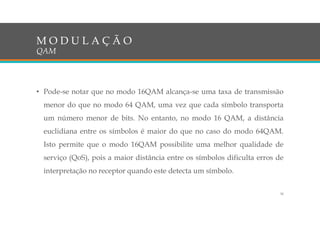

30. • Pode-se notar que no modo 16QAM alcança-se uma taxa de transmissão
menor do que no modo 64 QAM, uma vez que cada símbolo transporta
um número menor de bits. No entanto, no modo 16 QAM, a distância
euclidiana entre os símbolos é maior do que no caso do modo 64QAM.
Isto permite que o modo 16QAM possibilite uma melhor qualidade de
serviço (QoS), pois a maior distância entre os símbolos dificulta erros de
interpretação no receptor quando este detecta um símbolo.
M O D U L A Ç Ã O
QAM
30

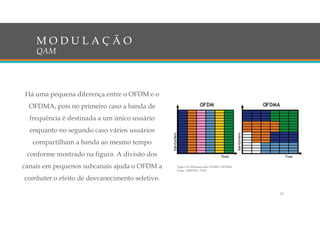

31. Há uma pequena diferença entre o OFDM e o
OFDMA, pois no primeiro caso a banda de
frequência é destinada a um único usuário
enquanto no segundo caso vários usuários
compartilham a banda ao mesmo tempo
conforme mostrado na figura. A divisão dos
canais em pequenos subcanais ajuda o OFDM a
combater o efeito de desvanecimento seletivo.
Figura 10: Diferença entre OFMD e OFDMA
Fonte: ANRITSU, 2010.
M O D U L A Ç Ã O
QAM
31

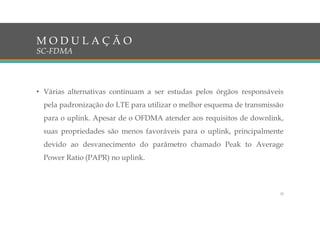

32. • Várias alternativas continuam a ser estudas pelos órgãos responsáveis
pela padronização do LTE para utilizar o melhor esquema de transmissão
para o uplink. Apesar de o OFDMA atender aos requisitos de downlink,
suas propriedades são menos favoráveis para o uplink, principalmente
devido ao desvanecimento do parâmetro chamado Peak to Average
Power Ratio (PAPR) no uplink.
M O D U L A Ç Ã O
SC-FDMA
32

33. • Assim, o esquema de transmissão para uplink LTE em FDD e TDD é o
modo baseado em SC-FDMA (Single Carrier Frequency Division Multiple
Access) com prefixo cíclico. A utilização deste método tem como objetivos
melhorar o desempenho em comparação a sinais OFDMA e a redução de
custos nos projetos dos amplificadores utilizados pelo UE.
M O D U L A Ç Ã O
SC-FDMA
33

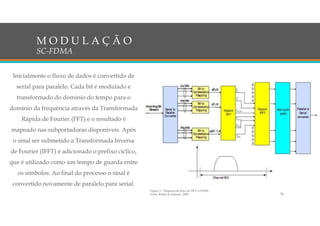

34. Inicialmente o fluxo de dados é convertido de
serial para paralelo. Cada bit é modulado e
transformado do domínio do tempo para o
domínio da frequência através da Transformada
Rápida de Fourier (FFT) e o resultado é
mapeado nas subportadoras disponíveis. Após
o sinal ser submetido a Transformada Inversa
de Fourier (IFFT) é adicionado o prefixo cíclico,
que é utilizado como um tempo de guarda entre
os símbolos. Ao final do processo o sinal é
convertido novamente de paralelo para serial.
M O D U L A Ç Ã O
SC-FDMA
34
Figura 11: Diagrama de bloco do DFT-s-OFDM
Fonte: Rohde & Schwarz, 2009.

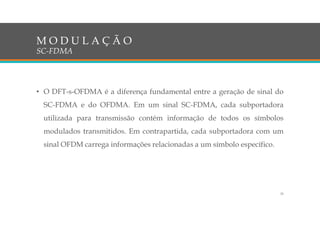

35. • O DFT-s-OFDMA é a diferença fundamental entre a geração de sinal do
SC-FDMA e do OFDMA. Em um sinal SC-FDMA, cada subportadora
utilizada para transmissão contém informação de todos os símbolos
modulados transmitidos. Em contrapartida, cada subportadora com um
sinal OFDM carrega informações relacionadas a um símbolo específico.
M O D U L A Ç Ã O
SC-FDMA
35

36. REFERÊNCIAS

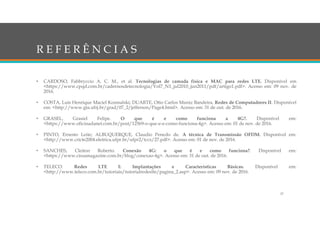

37. R E F E R Ê N C I A S
• CARDOSO, Fabbryccio A. C. M., et al. Tecnologias de camada física e MAC para redes LTE. Disponível em
<https://www.cpqd.com.br/cadernosdetecnologia/Vol7_N1_jul2010_jun2011/pdf/artigo1.pdf>. Acesso em: 09 nov. de
2016.
• COSTA, Luís Henrique Maciel Kosmalski; DUARTE, Otto Carlos Muniz Bandeira. Redes de Computadores II. Disponível
em: <http://www.gta.ufrj.br/grad/07_2/jefferson/Page4.html>. Acesso em: 31 de out. de 2016.
• GRASEL, Grasiel Felipe. O que é e como funciona a 4G?. Disponível em:
<https://www.oficinadanet.com.br/post/12569-o-que-e-e-como-funciona-4g>. Acesso em: 01 de nov. de 2016.
• PINTO, Ernesto Leite; ALBUQUERQUE, Claudio Penedo de. A técnica de Transmissão OFDM. Disponível em:
<http://www.cricte2004.eletrica.ufpr.br/ufpr2/tccs/27.pdf>. Acesso em: 01 de nov. de 2016.
• SANCHES, Cleiton Roberto. Conexão 4G: o que é e como funciona?. Disponível em:
<https://www.cissamagazine.com.br/blog/conexao-4g>. Acesso em: 31 de out. de 2016.
• TELECO. Redes LTE I: Implantações e Características Básicas. Disponível em:
<http://www.teleco.com.br/tutoriais/tutorialredeslte/pagina_2.asp>. Acesso em: 09 nov. de 2016.
37

38. OBRIGADO!
