REDES &
COMUNICAÇÕES II
Matéria para o Teste | Aula | Áudio
Rui
  Dazevedo
  /
  Tiago
  Mateus
  –Jul
  2015








Síntese

Aula
  Extra
  de
  Redes
  e
  Comunicação
  II,
  complementada
  com
  os
  Testes
  Tipo
  I
  e
  II

1

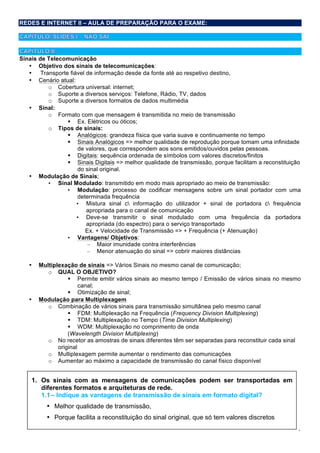

REDES E INTERNET II – AULA DE PREPARAÇÃO PARA O EXAME:
Sinais de Telecomunicação
• Objetivo dos sinais de telecomunicações:
• Transporte fiável de informação desde da fonte até ao respetivo destino,
• Cenário atual:
o Cobertura universal: internet;
o Suporte a diversos serviços: Telefone, Rádio, TV, dados
o Suporte a diversos formatos de dados multimédia
• Sinal:
o Formato com que mensagem é transmitida no meio de transmissão
! Ex. Elétricos ou óticos;
o Tipos de sinais:
! Analógicos: grandeza física que varia suave e continuamente no tempo
! Sinais Analógicos => melhor qualidade de reprodução porque tomam uma infinidade
de valores, que correspondem aos sons emitidos/ouvidos pelas pessoas.
! Digitais: sequência ordenada de símbolos com valores discretos/finitos
! Sinais Digitais => melhor qualidade de transmissão, porque facilitam a reconstituição
do sinal original.
• Modulação de Sinais;
• Sinal Modulado: transmitido em modo mais apropriado ao meio de transmissão:
• Modulação: processo de codificar mensagens sobre um sinal portador com uma
determinada frequência
• Mistura sinal c informação do utilizador + sinal de portadora c frequência
apropriada para o canal de comunicação
• Deve-se transmitir o sinal modulado com uma frequência da portadora
apropriada (do espectro) para o serviço transportado
Ex. + Velocidade de Transmissão => + Frequência (+ Atenuação)
• Vantagens/ Objetivos:
– Maior imunidade contra interferências
– Menor atenuação do sinal => cobrir maiores distâncias
• Multiplexação de sinais => Vários Sinais no mesmo canal de comunicação;
o QUAL O OBJETIVO?
! Permite emitir vários sinais ao mesmo tempo / Emissão de vários sinais no mesmo
canal;
! Otimização de sinal;
• Modulação para Multiplexagem
o Combinação de vários sinais para transmissão simultânea pelo mesmo canal
! FDM: Multiplexação na Frequência (Frequency Division Multiplexing)
! TDM: Multiplexação no Tempo (Time Division Multiplexing)
! WDM: Multiplexação no comprimento de onda
(Wavelength Division Multiplexing)
o No recetor as amostras de sinais diferentes têm ser separadas para reconstituir cada sinal
original
o Multiplexagem permite aumentar o rendimento das comunicações
o Aumentar ao máximo a capacidade de transmissão do canal físico disponível
1. Os sinais com as mensagens de comunicações podem ser transportadas em
diferentes formatos e arquiteturas de rede.
1.1– Indique as vantagens de transmissão de sinais em formato digital?
• Melhor qualidade de transmissão,
• Porque facilita a reconstituição do sinal original, que só tem valores discretos
2

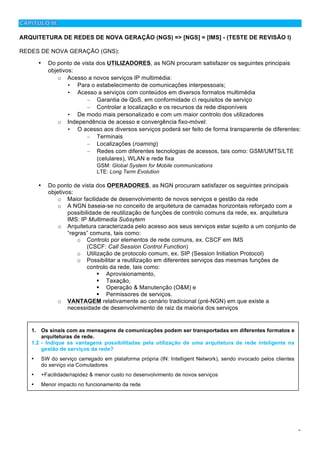

ARQUITETURA DE REDES DE NOVA GERAÇÃO (NGS) => [NGS] = [IMS] - (TESTE DE REVISÃO I)
REDES DE NOVA GERAÇÃO (GNS):
• Do ponto de vista dos UTILIZADORES, as NGN procuram satisfazer os seguintes principais
objetivos:
o Acesso a novos serviços IP multimédia:
• Para o estabelecimento de comunicações interpessoais;
• Acesso a serviços com conteúdos em diversos formatos multimédia
– Garantia de QoS, em conformidade c requisitos de serviço
– Controlar a localização e os recursos da rede disponíveis
• De modo mais personalizado e com um maior controlo dos utilizadores
o Independência de acesso e convergência fixo-móvel:
• O acesso aos diversos serviços poderá ser feito de forma transparente de diferentes:
– Terminais
– Localizações (roaming)
– Redes com diferentes tecnologias de acessos, tais como: GSM/UMTS/LTE
(celulares), WLAN e rede fixa
GSM: Global System for Mobile communications
LTE: Long Term Evolution
• Do ponto de vista dos OPERADORES, as NGN procuram satisfazer os seguintes principais
objetivos:
o Maior facilidade de desenvolvimento de novos serviços e gestão da rede
o A NGN baseia-se no conceito de arquitetura de camadas horizontais reforçado com a
possibilidade de reutilização de funções de controlo comuns da rede, ex. arquitetura
IMS: IP Multimedia Subsytem
o Arquitetura caracterizada pelo acesso aos seus serviços estar sujeito a um conjunto de
“regras” comuns, tais como:
o Controlo por elementos de rede comuns, ex. CSCF em IMS
(CSCF: Call Session Control Function)
o Utilização de protocolo comum, ex. SIP (Session Initiation Protocol)
o Possibilitar a reutilização em diferentes serviços das mesmas funções de
controlo da rede, tais como:
! Aprovisionamento,
! Taxação,
! Operação & Manutenção (O&M) e
! Permissores de serviços.
o VANTAGEM relativamente ao cenário tradicional (pré-NGN) em que existe a
necessidade de desenvolvimento de raiz da maioria dos serviços
1. Os sinais com as mensagens de comunicações podem ser transportadas em diferentes formatos e
arquiteturas de rede.
1.2 - Indique as vantagens possibilitadas pela utilização de uma arquitetura de rede inteligente na
gestão de serviços da rede?
• SW do serviço carregado em plataforma própria (IN: Intelligent Network), sendo invocado pelos clientes
do serviço via Comutadores
• +Facilidade/rapidez & menor custo no desenvolvimento de novos serviços
• Menor impacto no funcionamento da rede
3

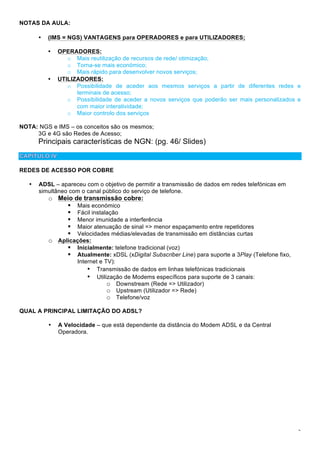

NOTAS DA AULA:
• (IMS = NGS) VANTAGENS para OPERADORES e para UTILIZADORES;
• OPERADORES:
o Mais reutilização de recursos de rede/ otimização;
o Torna-se mais económico;
o Mais rápido para desenvolver novos serviços;
• UTILIZADORES:
o Possibilidade de aceder aos mesmos serviços a partir de diferentes redes e
terminais de acesso;
o Possibilidade de aceder a novos serviços que poderão ser mais personalizados e
com maior interatividade;
o Maior controlo dos serviços
NOTA: NGS e IMS – os conceitos são os mesmos;
3G e 4G são Redes de Acesso;
Principais características de NGN: (pg. 46/ Slides)
REDES DE ACESSO POR COBRE
• ADSL – apareceu com o objetivo de permitir a transmissão de dados em redes telefónicas em
simultâneo com o canal público do serviço de telefone.
o Meio de transmissão cobre:
! Mais económico
! Fácil instalação
! Menor imunidade a interferência
! Maior atenuação de sinal => menor espaçamento entre repetidores
! Velocidades médias/elevadas de transmissão em distâncias curtas
o Aplicações:
! Inicialmente: telefone tradicional (voz)
! Atualmente: xDSL (xDigital Subscriber Line) para suporte a 3Play (Telefone fixo,
Internet e TV):
• Transmissão de dados em linhas telefónicas tradicionais
• Utilização de Modems específicos para suporte de 3 canais:
o Downstream (Rede => Utilizador)
o Upstream (Utilizador => Rede)
o Telefone/voz
QUAL A PRINCIPAL LIMITAÇÃO DO ADSL?
• A Velocidade – que está dependente da distância do Modem ADSL e da Central
Operadora.
4

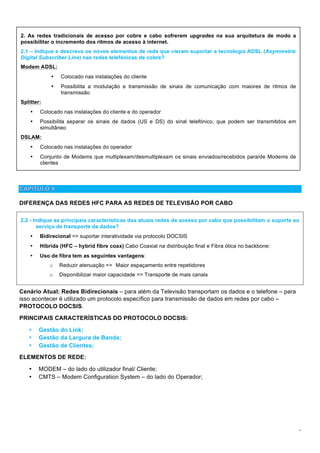

DIFERENÇA DAS REDES HFC PARA AS REDES DE TELEVISÃO POR CABO
Cenário Atual: Redes Bidirecionais – para além da Televisão transportam os dados e o telefone – para
isso acontecer é utilizado um protocolo específico para transmissão de dados em redes por cabo –
PROTOCOLO DOCSIS.
PRINCIPAIS CARACTERÍSTICAS DO PROTOCOLO DOCSIS:
• Gestão do Link;
• Gestão da Largura de Banda;
• Gestão de Clientes;
ELEMENTOS DE REDE:
• MODEM – do lado do utilizador final/ Cliente;
• CMTS – Modem Configuration System – do lado do Operador;
2.2 - Indique as principais características das atuais redes de acesso por cabo que possibilitam o suporte ao
serviço de transporte de dados?
• Bidirecional => suportar interatividade via protocolo DOCSIS
• Híbrida (HFC – hybrid fibre coax) Cabo Coaxial na distribuição final e Fibra ótica no backbone:
• Uso de fibra tem as seguintes vantagens:
o Reduzir atenuação => Maior espaçamento entre repetidores
o Disponibilizar maior capacidade => Transporte de mais canais
2. As redes tradicionais de acesso por cobre e cabo sofrerem upgrades na sua arquitetura de modo a
possibilitar o incremento dos ritmos de acesso à internet.
2.1 – Indique e descreva os novos elementos de rede que vieram suportar a tecnologia ADSL (Asymmetric
Digital Subscriber Line) nas redes telefónicas de cobre?
Modem ADSL:
• Colocado nas instalações do cliente
• Possibilita a modulação e transmissão de sinais de comunicação com maiores de ritmos de
transmissão
Splitter:
• Colocado nas instalações do cliente e do operador
• Possibilita separar os sinais de dados (US e DS) do sinal telefónico, que podem ser transmitidos em
simultâneo
DSLAM:
• Colocado nas instalações do operador
• Conjunto de Modems que multiplexam/desmultiplexam os sinais enviados/recebidos para/de Modems de
clientes
5

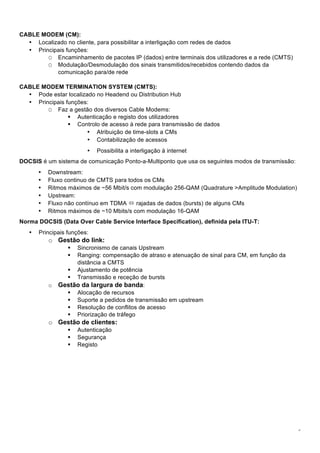

CABLE MODEM (CM):
• Localizado no cliente, para possibilitar a interligação com redes de dados
• Principais funções:
O Encaminhamento de pacotes IP (dados) entre terminais dos utilizadores e a rede (CMTS)
O Modulação/Desmodulação dos sinais transmitidos/recebidos contendo dados da
comunicação para/de rede
CABLE MODEM TERMINATION SYSTEM (CMTS):
• Pode estar localizado no Headend ou Distribution Hub
• Principais funções:
O Faz a gestão dos diversos Cable Modems:
! Autenticação e registo dos utilizadores
! Controlo de acesso à rede para transmissão de dados
• Atribuição de time-slots a CMs
• Contabilização de acessos
• Possibilita a interligação à internet
DOCSIS é um sistema de comunicação Ponto-a-Multiponto que usa os seguintes modos de transmissão:
• Downstream:
• Fluxo continuo de CMTS para todos os CMs
• Ritmos máximos de ~56 Mbit/s com modulação 256-QAM (Quadrature >Amplitude Modulation)
• Upstream:
• Fluxo não contínuo em TDMA " rajadas de dados (bursts) de alguns CMs
• Ritmos máximos de ~10 Mbits/s com modulação 16-QAM
Norma DOCSIS (Data Over Cable Service Interface Specification), definida pela ITU-T:
• Principais funções:
o Gestão do link:
! Sincronismo de canais Upstream
! Ranging: compensação de atraso e atenuação de sinal para CM, em função da
distância a CMTS
! Ajustamento de potência
! Transmissão e receção de bursts
o Gestão da largura de banda:
! Alocação de recursos
! Suporte a pedidos de transmissão em upstream
! Resolução de conflitos de acesso
! Priorização de tráfego
o Gestão de clientes:
! Autenticação
! Segurança
! Registo
6

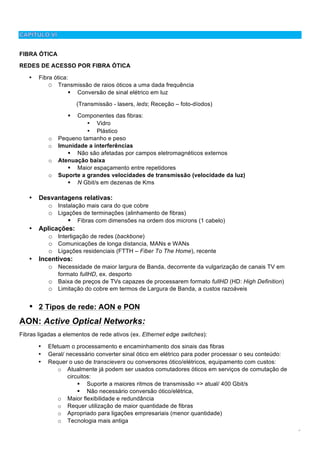

FIBRA ÓTICA
REDES DE ACESSO POR FIBRA ÓTICA
• Fibra ótica:
O Transmissão de raios óticos a uma dada frequência
! Conversão de sinal elétrico em luz
(Transmissão - lasers, leds; Receção – foto-díodos)
! Componentes das fibras:
• Vidro
• Plástico
o Pequeno tamanho e peso
o Imunidade a interferências
! Não são afetadas por campos eletromagnéticos externos
o Atenuação baixa
! Maior espaçamento entre repetidores
o Suporte a grandes velocidades de transmissão (velocidade da luz)
! N Gbit/s em dezenas de Kms
• Desvantagens relativas:
o Instalação mais cara do que cobre
o Ligações de terminações (alinhamento de fibras)
! Fibras com dimensões na ordem dos microns (1 cabelo)
• Aplicações:
o Interligação de redes (backbone)
o Comunicações de longa distancia, MANs e WANs
o Ligações residenciais (FTTH – Fiber To The Home), recente
• Incentivos:
o Necessidade de maior largura de Banda, decorrente da vulgarização de canais TV em
formato fullHD, ex. desporto
o Baixa de preços de TVs capazes de processarem formato fullHD (HD: High Definition)
o Limitação do cobre em termos de Largura de Banda, a custos razoáveis
• 2 Tipos de rede: AON e PON
AON: Active Optical Networks:
Fibras ligadas a elementos de rede ativos (ex. Ethernet edge switches):
• Efetuam o processamento e encaminhamento dos sinais das fibras
• Geral/ necessário converter sinal ótico em elétrico para poder processar o seu conteúdo:
• Requer o uso de transcievers ou conversores ótico/elétricos, equipamento com custos:
o Atualmente já podem ser usados comutadores óticos em serviços de comutação de
circuitos:
! Suporte a maiores ritmos de transmissão => atual/ 400 Gbit/s
! Não necessário conversão ótico/elétrica,
o Maior flexibilidade e redundância
o Requer utilização de maior quantidade de fibras
o Apropriado para ligações empresariais (menor quantidade)
o Tecnologia mais antiga
7

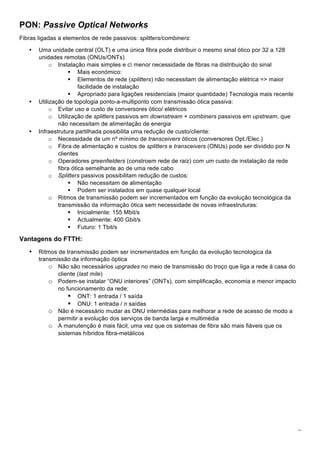

PON: Passive Optical Networks
Fibras ligadas a elementos de rede passivos: splitters/combiners:
• Uma unidade central (OLT) e uma única fibra pode distribuir o mesmo sinal ótico por 32 a 128
unidades remotas (ONUs/ONTs)
o Instalação mais simples e c menor necessidade de fibras na distribuição do sinal
! Mais económico:
! Elementos de rede (splitters) não necessitam de alimentação elétrica => maior
facilidade de instalação
! Apropriado para ligações residenciais (maior quantidade) Tecnologia mais recente
• Utilização de topologia ponto-a-multiponto com transmissão ótica passiva:
o Evitar uso e custo de conversores ótico/ elétricos
o Utilização de splitters passivos em downstream + combiners passivos em upstream, que
não necessitam de alimentação de energia
• Infraestrutura partilhada possibilita uma redução de custo/cliente:
o Necessidade de um nº mínimo de transceivers óticos (conversores Opt./Elec.)
o Fibra de alimentação e custos de splitters e transceivers (ONUs) pode ser dividido por N
clientes
o Operadores greenfielders (constroem rede de raiz) com um custo de instalação da rede
fibra ótica semelhante ao de uma rede cabo
o Splitters passivos possibilitam redução de custos:
! Não necessitam de alimentação
! Podem ser instalados em quase qualquer local
o Ritmos de transmissão podem ser incrementados em função da evolução tecnológica da
transmissão da informação ótica sem necessidade de novas infraestruturas:
! Inicialmente: 155 Mbit/s
! Actualmente: 400 Gbit/s
! Futuro: 1 Tbit/s
Vantagens do FTTH:
• Ritmos de transmissão podem ser incrementados em função da evolução tecnologica da
transmissão da informação óptica
o Não são necessários upgrades no meio de transmissão do troço que liga a rede à casa do
cliente (last mile)
o Podem-se instalar “ONU interiores” (ONTs), com simplificação, economia e menor impacto
no funcionamento da rede:
! ONT: 1 entrada / 1 saída
! ONU: 1 entrada / n saídas
o Não é necessário mudar as ONU intermédias para melhorar a rede de acesso de modo a
permitir a evolução dos serviços de banda larga e multimédia
o A manutenção é mais fácil, uma vez que os sistemas de fibra são mais fiáveis que os
sistemas híbridos fibra-metálicos
8
NOTAS AULA:
Diferenças entre:
• AON (Active Optical Network);
• PON (Passive Optical Network);
o Não são alimentadas por eletricidade;
o São mais Flexíveis e Económicas – mais rentáveis para os Operadores;
o Logo são mais apropriadas para serem utilizadas em diferentes cenários (ex. Cenários de
grandes quantidades de redes - Residenciais);
• FTTH (VANTAGENS)
o Mais rápido/ mais serviços;
o Arquitetura de rede certificada;
o Arquitetura de rede mais simplificada;
o Não necessita dos elementos de rede que convertem nas redes híbridas (os ONUs que
convertem o sinal de fibra ótica em cabo, para fazer a parte final até casa do cliente);
o Splitters - são elementos passivos, recebem da rede o sinal e distribuem;
o Outra vantagem da Fibra Ótica reside no fato de ser fácil de adquirir;
3. As redes de acesso por fibra podem ser construídas com diferentes arquiteturas e elementos de rede.
3.1 – Indique as principais características das redes PON (Passive Optical Networks), que as diferenciam das
redes AON (Active Optical Networks)?
• Fibras ligadas a elementos de rede passivos: splitters/combiners
• Uma unidade central (OLT) e uma única fibra pode distribuir o mesmo sinal ótico por 32 a 128 unidades
remotas (ONUs/ONTs)
• Mais económico:
ð Instalação mais simples e c menor necessidade de fibras na distribuição do sinal
ð Elementos de rede (splitters) não necessitam de alimentação elétrica
ð Maior facilidade de instalação
• Apropriado para ligações residenciais (maior quantidade)
3.2 – Indique as principais vantagens de se utilizar a arquitetura FTTH?
• Ritmos de transmissão podem ser incrementados em função da evolução tecnológica da transmissão da
informação ótica
• Não são necessários upgrades na rede e meio de transmissão do troço que liga a rede à casa do cliente (last
mile)
o Não é necessário mudar as ONUs intermédias para melhorar a rede de acesso de modo a permitir a
evolução dos serviços de banda larga e multimédia
Podem-se instalar “ONU interiores” (ONTs), com simplificação, economia e menor impacto no funcionamento da
rede:
o ONT: 1 entrada / 1 saída
o ONU: 1 entrada / n saídas
• A manutenção é mais fácil, uma vez que os sistemas de fibra são mais fiáveis que os sistemas híbridos
fibra-metálicos
9

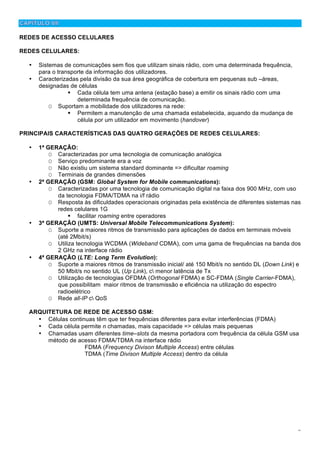

REDES DE ACESSO CELULARES
REDES CELULARES:
• Sistemas de comunicações sem fios que utilizam sinais rádio, com uma determinada frequência,
para o transporte da informação dos utilizadores.
• Caracterizadas pela divisão da sua área geográfica de cobertura em pequenas sub –áreas,
designadas de células
! Cada célula tem uma antena (estação base) a emitir os sinais rádio com uma
determinada frequência de comunicação.
O Suportam a mobilidade dos utilizadores na rede:
! Permitem a manutenção de uma chamada estabelecida, aquando da mudança de
célula por um utilizador em movimento (handover)
PRINCIPAIS CARACTERÍSTICAS DAS QUATRO GERAÇÕES DE REDES CELULARES:
• 1ª GERAÇÃO:
O Caracterizadas por uma tecnologia de comunicação analógica
O Serviço predominante era a voz
O Não existiu um sistema standard dominante => dificultar roaming
O Terminais de grandes dimensões
• 2ª GERAÇÃO (GSM: Global System for Mobile communications):
O Caracterizadas por uma tecnologia de comunicação digital na faixa dos 900 MHz, com uso
da tecnologia FDMA/TDMA na i/f rádio
O Resposta às dificuldades operacionais originadas pela existência de diferentes sistemas nas
redes celulares 1G
! facilitar roaming entre operadores
• 3ª GERAÇÃO (UMTS: Universal Mobile Telecommunications System):
O Suporte a maiores ritmos de transmissão para aplicações de dados em terminais móveis
(até 2Mbit/s)
O Utiliza tecnologia WCDMA (Wideband CDMA), com uma gama de frequências na banda dos
2 GHz na interface rádio
• 4ª GERAÇÃO (LTE: Long Term Evolution):
O Suporte a maiores ritmos de transmissão inicial/ até 150 Mbit/s no sentido DL (Down Link) e
50 Mbit/s no sentido UL (Up Link), c menor latência de Tx
O Utilização de tecnologias OFDMA (Orthogonal FDMA) e SC-FDMA (Single Carrier-FDMA),
que possibilitam maior ritmos de transmissão e eficiência na utilização do espectro
radioelétrico
O Rede all-IP c QoS
ARQUITETURA DE REDE DE ACESSO GSM:
• Células continuas têm que ter frequências diferentes para evitar interferências (FDMA)
• Cada célula permite n chamadas, mais capacidade => células mais pequenas
• Chamadas usam diferentes time–slots da mesma portadora com frequência da célula GSM usa
método de acesso FDMA/TDMA na interface rádio
FDMA (Frequency Divison Multiple Access) entre células
TDMA (Time Divison Multiple Access) dentro da célula
10

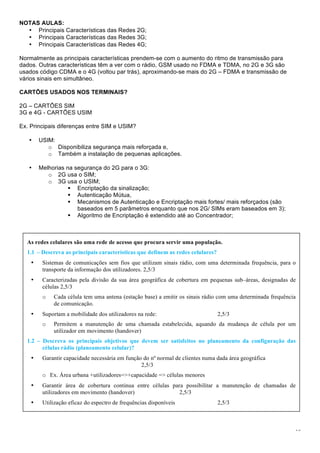

NOTAS AULAS:
• Principais Características das Redes 2G;
• Principais Características das Redes 3G;
• Principais Características das Redes 4G;
Normalmente as principais características prendem-se com o aumento do ritmo de transmissão para
dados. Outras características têm a ver com o rádio, GSM usado no FDMA e TDMA, no 2G e 3G são
usados código CDMA e o 4G (voltou par trás), aproximando-se mais do 2G – FDMA e transmissão de
vários sinais em simultâneo.
CARTÕES USADOS NOS TERMINAIS?
2G – CARTÕES SIM
3G e 4G - CARTÕES USIM
Ex. Principais diferenças entre SIM e USIM?
• USIM:
o Disponibiliza segurança mais reforçada e,
o Também a instalação de pequenas aplicações.
• Melhorias na segurança do 2G para o 3G:
o 2G usa o SIM;
o 3G usa o USIM;
! Encriptação da sinalização;
! Autenticação Mútua,
! Mecanismos de Autenticação e Encriptação mais fortes/ mais reforçados (são
baseados em 5 parâmetros enquanto que nos 2G/ SIMs eram baseados em 3);
! Algoritmo de Encriptação é extendido até ao Concentrador;
As redes celulares são uma rede de acesso que procura servir uma população.
1.1 – Descreva as principais características que definem as redes celulares?
• Sistemas de comunicações sem fios que utilizam sinais rádio, com uma determinada frequência, para o
transporte da informação dos utilizadores. 2,5/3
• Caracterizadas pela divisão da sua área geográfica de cobertura em pequenas sub–áreas, designadas de
células 2,5/3
o Cada célula tem uma antena (estação base) a emitir os sinais rádio com uma determinada frequência
de comunicação.
• Suportam a mobilidade dos utilizadores na rede: 2,5/3
o Permitem a manutenção de uma chamada estabelecida, aquando da mudança de célula por um
utilizador em movimento (handover)
1.2 – Descreva os principais objetivos que devem ser satisfeitos no planeamento da configuração das
células rádio (planeamento celular)?
• Garantir capacidade necessária em função do nº normal de clientes numa dada área geográfica
2,5/3
o Ex. Área urbana +utilizadores=>+capacidade => células menores
• Garantir área de cobertura continua entre células para possibilitar a manutenção de chamadas de
utilizadores em movimento (handover) 2,5/3
• Utilização eficaz do espectro de frequências disponíveis 2,5/3
11

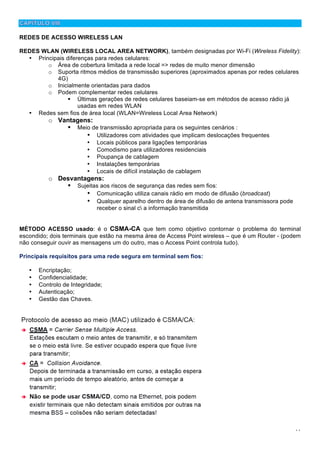

REDES DE ACESSO WIRELESS LAN
REDES WLAN (WIRELESS LOCAL AREA NETWORK), também designadas por Wi-Fi (Wireless Fidelity):
• Principais diferenças para redes celulares:
o Área de cobertura limitada a rede local => redes de muito menor dimensão
o Suporta ritmos médios de transmissão superiores (aproximados apenas por redes celulares
4G)
o Inicialmente orientadas para dados
o Podem complementar redes celulares
! Últimas gerações de redes celulares baseiam-se em métodos de acesso rádio já
usadas em redes WLAN
• Redes sem fios de área local (WLAN=Wireless Local Area Network)
o Vantagens:
! Meio de transmissão apropriada para os seguintes cenários :
• Utilizadores com atividades que implicam deslocações frequentes
• Locais públicos para ligações temporárias
• Comodismo para utilizadores residenciais
• Poupança de cablagem
• Instalações temporárias
• Locais de difícil instalação de cablagem
o Desvantagens:
! Sujeitas aos riscos de segurança das redes sem fios:
• Comunicação utiliza canais rádio em modo de difusão (broadcast)
• Qualquer aparelho dentro de área de difusão de antena transmissora pode
receber o sinal c a informação transmitida
MÉTODO ACESSO usado: é o CSMA-CA que tem como objetivo contornar o problema do terminal
escondido; dois terminais que estão na mesma área de Access Point wireless – que é um Router - (podem
não conseguir ouvir as mensagens um do outro, mas o Access Point controla tudo).
Principais requisitos para uma rede segura em terminal sem fios:
• Encriptação;
• Confidencialidade;
• Controlo de Integridade;
• Autenticação;
• Gestão das Chaves.
12

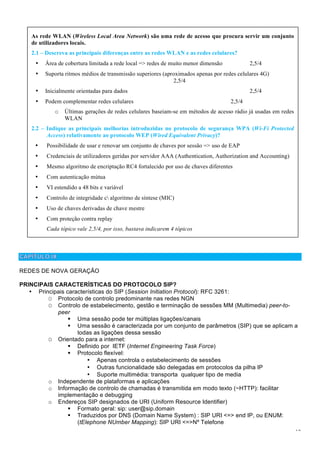

REDES DE NOVA GERAÇÃO
PRINCIPAIS CARACTERÍSTICAS DO PROTOCOLO SIP?
• Principais características do SIP (Session Initiation Protocol): RFC 3261:
O Protocolo de controlo predominante nas redes NGN
O Controlo de estabelecimento, gestão e terminação de sessões MM (Multimedia) peer-to-
peer
! Uma sessão pode ter múltiplas ligações/canais
! Uma sessão é caracterizada por um conjunto de parâmetros (SIP) que se aplicam a
todas as ligações dessa sessão
O Orientado para a internet:
! Definido por IETF (Internet Engineering Task Force)
! Protocolo flexível:
• Apenas controla o estabelecimento de sessões
• Outras funcionalidade são delegadas em protocolos da pilha IP
• Suporte multimédia: transporta qualquer tipo de media
o Independente de plataformas e aplicações
o Informação de controlo de chamadas é transmitida em modo texto (~HTTP): facilitar
implementação e debugging
o Endereços SIP designados de URI (Uniform Resource Identifier)
! Formato geral: sip: user@sip.domain
! Traduzidos por DNS (Domain Name System) : SIP URI <=> end IP, ou ENUM:
(tElephone NUmber Mapping): SIP URI <=>Nº Telefone
As rede WLAN (Wireless Local Area Network) são uma rede de acesso que procura servir um conjunto
de utilizadores locais.
2.1 – Descreva as principais diferenças entre as redes WLAN e as redes celulares?
• Área de cobertura limitada a rede local => redes de muito menor dimensão 2,5/4
• Suporta ritmos médios de transmissão superiores (aproximados apenas por redes celulares 4G)
2,5/4
• Inicialmente orientadas para dados 2,5/4
• Podem complementar redes celulares 2,5/4
o Últimas gerações de redes celulares baseiam-se em métodos de acesso rádio já usadas em redes
WLAN
2.2 – Indique as principais melhorias introduzidas no protocolo de segurança WPA (Wi-Fi Protected
Access) relativamente ao protocolo WEP (Wired Equivalent Privacy)?
• Possibilidade de usar e renovar um conjunto de chaves por sessão => uso de EAP
• Credenciais de utilizadores geridas por servidor AAA (Authentication, Authorization and Accounting)
• Mesmo algoritmo de encriptação RC4 fortalecido por uso de chaves diferentes
• Com autenticação mútua
• VI estendido a 48 bits e variável
• Controlo de integridade c algoritmo de síntese (MIC)
• Uso de chaves derivadas de chave mestre
• Com proteção contra replay
Cada tópico vale 2,5/4, por isso, bastava indicarem 4 tópicos

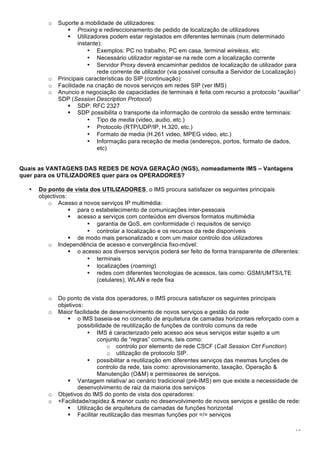

13
o Suporte a mobilidade de utilizadores:
! Proxing e redireccionamento de pedido de localização de utilizadores
! Utilizadores podem estar registados em diferentes terminais (num determinado
instante):
• Exemplos: PC no trabalho, PC em casa, terminal wireless, etc
• Necessário utilizador registar-se na rede com a localização corrente
• Servidor Proxy deverá encaminhar pedidos de localização de utilizador para
rede corrente de utilizador (via possível consulta a Servidor de Localização)
o Principais características do SIP (continuação):
o Facilidade na criação de novos serviços em redes SIP (ver IMS)
o Anuncio e negociação de capacidades de terminais é feita com recurso a protocolo “auxiliar”
SDP (Session Description Protocol)
! SDP: RFC 2327
! SDP possibilita o transporte da informação de controlo da sessão entre terminais:
• Tipo de media (video, audio, etc.)
• Protocolo (RTP/UDP/IP, H.320, etc.)
• Formato de media (H.261 video, MPEG video, etc.)
• Informação para receção de media (endereços, portos, formato de dados,
etc)
Quais as VANTAGENS DAS REDES DE NOVA GERAÇÃO (NGS), nomeadamente IMS – Vantagens
quer para os UTILIZADORES quer para os OPERADORES?
• Do ponto de vista dos UTILIZADORES, o IMS procura satisfazer os seguintes principais
objectivos:
o Acesso a novos serviços IP multimédia:
! para o estabelecimento de comunicações inter-pessoais
! acesso a serviços com conteúdos em diversos formatos multimédia
• garantia de QoS, em conformidade c requisitos de serviço
• controlar a localização e os recursos da rede disponíveis
! de modo mais personalizado e com um maior controlo dos utilizadores
o Independência de acesso e convergência fixo-móvel:
! o acesso aos diversos serviços poderá ser feito de forma transparente de diferentes:
• terminais
• localizações (roaming)
• redes com diferentes tecnologias de acessos, tais como: GSM/UMTS/LTE
(celulares), WLAN e rede fixa
o Do ponto de vista dos operadores, o IMS procura satisfazer os seguintes principais
objetivos:
o Maior facilidade de desenvolvimento de novos serviços e gestão da rede
! o IMS baseia-se no conceito de arquitetura de camadas horizontais reforçado com a
possibilidade de reutilização de funções de controlo comuns da rede
• IMS é caracterizado pelo acesso aos seus serviços estar sujeito a um
conjunto de “regras” comuns, tais como:
o controlo por elemento de rede CSCF (Call Session Ctrl Function)
o utilização de protocolo SIP.
• possibilitar a reutilização em diferentes serviços das mesmas funções de
controlo da rede, tais como: aprovisionamento, taxação, Operação &
Manutenção (O&M) e permissores de serviços.
! Vantagem relativa/ ao cenário tradicional (pré-IMS) em que existe a necessidade de
desenvolvimento de raiz da maioria dos serviços
o Objetivos do IMS do ponto de vista dos operadores:
o +Facilidade/rapidez & menor custo no desenvolvimento de novos serviços e gestão de rede:
! Utilização de arquitetura de camadas de funções horizontal
! Facilitar reutilização das mesmas funções por =/= serviços

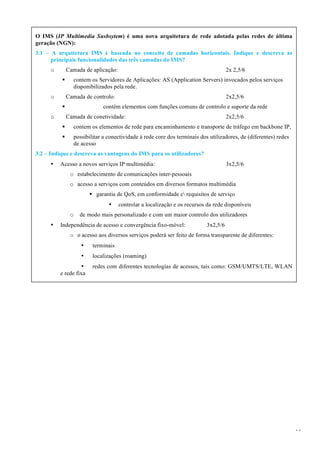

14
O IMS (IP Multimedia Susbsytem) é uma nova arquitetura de rede adotada pelas redes de última
geração (NGN):
3.1 – A arquitetura IMS é baseada no conceito de camadas horizontais. Indique e descreva as
principais funcionalidades das três camadas do IMS?
o Camada de aplicação: 2x 2,5/6
§ contem os Servidores de Aplicações: AS (Application Servers) invocados pelos serviços
disponibilizados pela rede.
o Camada de controlo: 2x2,5/6
§ contém elementos com funções comuns de controlo e suporte da rede
o Camada de conetividade: 2x2,5/6
§ contem os elementos de rede para encaminhamento e transporte de tráfego em backbone IP,
§ possibilitar a conectividade à rede core dos terminais dos utilizadores, de (diferentes) redes
de acesso
3.2 – Indique e descreva as vantagens do IMS para os utilizadores?
• Acesso a novos serviços IP multimédia: 3x2,5/6
o estabelecimento de comunicações inter-pessoais
o acesso a serviços com conteúdos em diversos formatos multimédia
§ garantia de QoS, em conformidade c requisitos de serviço
• controlar a localização e os recursos da rede disponíveis
o de modo mais personalizado e com um maior controlo dos utilizadores
• Independência de acesso e convergência fixo-móvel: 3x2,5/6
o o acesso aos diversos serviços poderá ser feito de forma transparente de diferentes:
• terminais
• localizações (roaming)
• redes com diferentes tecnologias de acessos, tais como: GSM/UMTS/LTE, WLAN
e rede fixa

Mais conteúdo relacionado

Semelhante a Redes e Comunicações 2 - Resumo

Redes - VoIP Teoria
Redes - VoIP TeoriaRedes - VoIP Teoria
Redes - VoIP Teoria
Luiz Arthur

Protocolos ethernet
Protocolos ethernetProtocolos ethernet
Protocolos ethernet
redesinforma

LTE (Long Term Evolution) - 4G
LTE (Long Term Evolution) - 4GLTE (Long Term Evolution) - 4G
LTE (Long Term Evolution) - 4G
Rafael Berto

Gsm curso
Gsm cursoGsm curso
Trabalho para o curso de segurança sobre Tecnologia de redes e computadores
Trabalho para o curso de segurança  sobre Tecnologia de redes e computadoresTrabalho para o curso de segurança  sobre Tecnologia de redes e computadores
Trabalho para o curso de segurança sobre Tecnologia de redes e computadores
Sinc do Brasil Instrumentação Científica Ltda.

17 rio wireless lte broadcast - oi alberto boaventura v1.1
17 rio wireless   lte broadcast - oi alberto boaventura v1.117 rio wireless   lte broadcast - oi alberto boaventura v1.1
17 rio wireless lte broadcast - oi alberto boaventura v1.1
Alberto Boaventura

R&c 01 14_2 - A Internet e Conceitos Basicos (Parte 2)
R&c 01 14_2 - A Internet e Conceitos Basicos (Parte 2)R&c 01 14_2 - A Internet e Conceitos Basicos (Parte 2)
R&c 01 14_2 - A Internet e Conceitos Basicos (Parte 2)
Mariana Hiyori

Trabalho final de ipd
Trabalho final de ipdTrabalho final de ipd
Trabalho final de ipd
Giulliana Marialva

Angolatelecom serviços
Angolatelecom serviçosAngolatelecom serviços
Angolatelecom serviços
Jose Santos

Convergencia art02
Convergencia art02Convergencia art02
Convergencia art02
Gabriel Martins

Trabalho de redes.
Trabalho de redes.Trabalho de redes.
Trabalho de redes.
ant-netto

Exec 1 resenha
Exec 1 resenhaExec 1 resenha
Exec 1 resenha
Halysson Ferreira

RedesIndustriais-unlocked.pdf
RedesIndustriais-unlocked.pdfRedesIndustriais-unlocked.pdf
RedesIndustriais-unlocked.pdf
filipeisep

DOCIS: na evolução do Sistema de Televisão a Cabo
DOCIS: na evolução do Sistema de Televisão a CaboDOCIS: na evolução do Sistema de Televisão a Cabo
DOCIS: na evolução do Sistema de Televisão a Cabo
Jose Roberto de Souza

CDMA
CDMACDMA
07 tecnologia cdma
07 tecnologia cdma07 tecnologia cdma
07 tecnologia cdma
Alessandro Baptista

Redes - Camada Física e Meios de Transmissão
Redes - Camada Física e Meios de TransmissãoRedes - Camada Física e Meios de Transmissão
Redes - Camada Física e Meios de Transmissão
Tiago Antônio da Silva

Manutenção
ManutençãoManutenção
Wimax
WimaxWimax
Tecnologias Atuais de Redes - Aula 5 - VoIP [Apostila]
Tecnologias Atuais de Redes - Aula 5 - VoIP [Apostila]Tecnologias Atuais de Redes - Aula 5 - VoIP [Apostila]
Tecnologias Atuais de Redes - Aula 5 - VoIP [Apostila]
Ministério Público da Paraíba


Semelhante a Redes e Comunicações 2 - Resumo (20)

Redes - VoIP Teoria
Redes - VoIP TeoriaRedes - VoIP Teoria
Redes - VoIP Teoria

Protocolos ethernet
Protocolos ethernetProtocolos ethernet
Protocolos ethernet

LTE (Long Term Evolution) - 4G
LTE (Long Term Evolution) - 4GLTE (Long Term Evolution) - 4G
LTE (Long Term Evolution) - 4G

Gsm curso
Gsm cursoGsm curso
Gsm curso

Trabalho para o curso de segurança sobre Tecnologia de redes e computadores
Trabalho para o curso de segurança  sobre Tecnologia de redes e computadoresTrabalho para o curso de segurança  sobre Tecnologia de redes e computadores
Trabalho para o curso de segurança sobre Tecnologia de redes e computadores

17 rio wireless lte broadcast - oi alberto boaventura v1.1
17 rio wireless   lte broadcast - oi alberto boaventura v1.117 rio wireless   lte broadcast - oi alberto boaventura v1.1
17 rio wireless lte broadcast - oi alberto boaventura v1.1

R&c 01 14_2 - A Internet e Conceitos Basicos (Parte 2)
R&c 01 14_2 - A Internet e Conceitos Basicos (Parte 2)R&c 01 14_2 - A Internet e Conceitos Basicos (Parte 2)
R&c 01 14_2 - A Internet e Conceitos Basicos (Parte 2)

Trabalho final de ipd
Trabalho final de ipdTrabalho final de ipd
Trabalho final de ipd

Angolatelecom serviços
Angolatelecom serviçosAngolatelecom serviços
Angolatelecom serviços

Convergencia art02
Convergencia art02Convergencia art02
Convergencia art02

Trabalho de redes.
Trabalho de redes.Trabalho de redes.
Trabalho de redes.

Exec 1 resenha
Exec 1 resenhaExec 1 resenha
Exec 1 resenha

RedesIndustriais-unlocked.pdf
RedesIndustriais-unlocked.pdfRedesIndustriais-unlocked.pdf
RedesIndustriais-unlocked.pdf

DOCIS: na evolução do Sistema de Televisão a Cabo
DOCIS: na evolução do Sistema de Televisão a CaboDOCIS: na evolução do Sistema de Televisão a Cabo
DOCIS: na evolução do Sistema de Televisão a Cabo

CDMA
CDMACDMA
CDMA

07 tecnologia cdma
07 tecnologia cdma07 tecnologia cdma
07 tecnologia cdma

Redes - Camada Física e Meios de Transmissão
Redes - Camada Física e Meios de TransmissãoRedes - Camada Física e Meios de Transmissão
Redes - Camada Física e Meios de Transmissão

Manutenção
ManutençãoManutenção
Manutenção

Wimax
WimaxWimax
Wimax

Tecnologias Atuais de Redes - Aula 5 - VoIP [Apostila]
Tecnologias Atuais de Redes - Aula 5 - VoIP [Apostila]Tecnologias Atuais de Redes - Aula 5 - VoIP [Apostila]
Tecnologias Atuais de Redes - Aula 5 - VoIP [Apostila]


Mais de Mariana Hiyori

Templo de Zeus Olímpico
Templo de Zeus OlímpicoTemplo de Zeus Olímpico
Templo de Zeus Olímpico
Mariana Hiyori

Base de Dados - Normalização e Desenho de Base de Dados Relacionais
 Base de Dados - Normalização e Desenho de Base de Dados Relacionais Base de Dados - Normalização e Desenho de Base de Dados Relacionais
Base de Dados - Normalização e Desenho de Base de Dados Relacionais
Mariana Hiyori

Base de Dados - Álgebra Relacional
Base de Dados - Álgebra RelacionalBase de Dados - Álgebra Relacional
Base de Dados - Álgebra Relacional
Mariana Hiyori

Base de Dados - Conversão E-A para Esquema Relacional
Base de Dados - Conversão E-A para Esquema RelacionalBase de Dados - Conversão E-A para Esquema Relacional
Base de Dados - Conversão E-A para Esquema Relacional
Mariana Hiyori

Base de Dados - Diagramas E-A (cont.)
Base de Dados - Diagramas E-A (cont.)Base de Dados - Diagramas E-A (cont.)
Base de Dados - Diagramas E-A (cont.)
Mariana Hiyori

Base de Dados - Introdução
Base de Dados - IntroduçãoBase de Dados - Introdução
Base de Dados - Introdução
Mariana Hiyori

Base de Dados - Apresentação da Unidade Curricular
Base de Dados - Apresentação da Unidade CurricularBase de Dados - Apresentação da Unidade Curricular
Base de Dados - Apresentação da Unidade Curricular
Mariana Hiyori

Arquitectura de Computadores
Arquitectura de ComputadoresArquitectura de Computadores
Arquitectura de Computadores
Mariana Hiyori

R&c 01 14_1 - A Internet e Conceitos Basicos (Parte 1)
R&c 01 14_1 - A Internet e Conceitos Basicos (Parte 1)R&c 01 14_1 - A Internet e Conceitos Basicos (Parte 1)
R&c 01 14_1 - A Internet e Conceitos Basicos (Parte 1)
Mariana Hiyori

R&c 01 14_3 - A Internet e Conceitos Basicos (Parte 3)
R&c 01 14_3 - A Internet e Conceitos Basicos (Parte 3)R&c 01 14_3 - A Internet e Conceitos Basicos (Parte 3)
R&c 01 14_3 - A Internet e Conceitos Basicos (Parte 3)
Mariana Hiyori

R&c 02 14_1 - A Internet e Conceitos Basicos (Parte 1)
R&c 02 14_1 - A Internet e Conceitos Basicos (Parte 1)R&c 02 14_1 - A Internet e Conceitos Basicos (Parte 1)
R&c 02 14_1 - A Internet e Conceitos Basicos (Parte 1)
Mariana Hiyori

R&c 02 14_2 - Protocolos (Parte 2)
R&c 02 14_2 - Protocolos (Parte 2)R&c 02 14_2 - Protocolos (Parte 2)
R&c 02 14_2 - Protocolos (Parte 2)
Mariana Hiyori

R&c 03 14_1 - Protocolos (Parte 1)
R&c 03 14_1 - Protocolos (Parte 1)R&c 03 14_1 - Protocolos (Parte 1)
R&c 03 14_1 - Protocolos (Parte 1)
Mariana Hiyori

R&c 05 14_1 - Protocolo IP (Parte 1)
R&c 05 14_1 - Protocolo IP (Parte 1)R&c 05 14_1 - Protocolo IP (Parte 1)
R&c 05 14_1 - Protocolo IP (Parte 1)
Mariana Hiyori

R&c 05 14_2 - Protocolo IP (Parte 2)
R&c 05 14_2 - Protocolo IP (Parte 2)R&c 05 14_2 - Protocolo IP (Parte 2)
R&c 05 14_2 - Protocolo IP (Parte 2)
Mariana Hiyori

R&c 05 14_3 - Protocolo IP (Parte 3)
R&c 05 14_3 - Protocolo IP (Parte 3)R&c 05 14_3 - Protocolo IP (Parte 3)
R&c 05 14_3 - Protocolo IP (Parte 3)
Mariana Hiyori

Resumo - Memorial do Convento
Resumo - Memorial do ConventoResumo - Memorial do Convento
Resumo - Memorial do Convento
Mariana Hiyori

SQL - Operações Relacionais
SQL - Operações RelacionaisSQL - Operações Relacionais
SQL - Operações Relacionais
Mariana Hiyori

Dinheiros & Direitos - Julho/Agosto 2011
Dinheiros & Direitos - Julho/Agosto 2011Dinheiros & Direitos - Julho/Agosto 2011
Dinheiros & Direitos - Julho/Agosto 2011
Mariana Hiyori

Deco Proteste - Viver em Condomínio
Deco Proteste - Viver em CondomínioDeco Proteste - Viver em Condomínio
Deco Proteste - Viver em Condomínio
Mariana Hiyori


Mais de Mariana Hiyori (20)

Templo de Zeus Olímpico
Templo de Zeus OlímpicoTemplo de Zeus Olímpico
Templo de Zeus Olímpico

Base de Dados - Normalização e Desenho de Base de Dados Relacionais
 Base de Dados - Normalização e Desenho de Base de Dados Relacionais Base de Dados - Normalização e Desenho de Base de Dados Relacionais
Base de Dados - Normalização e Desenho de Base de Dados Relacionais

Base de Dados - Álgebra Relacional
Base de Dados - Álgebra RelacionalBase de Dados - Álgebra Relacional
Base de Dados - Álgebra Relacional

Base de Dados - Conversão E-A para Esquema Relacional
Base de Dados - Conversão E-A para Esquema RelacionalBase de Dados - Conversão E-A para Esquema Relacional
Base de Dados - Conversão E-A para Esquema Relacional

Base de Dados - Diagramas E-A (cont.)
Base de Dados - Diagramas E-A (cont.)Base de Dados - Diagramas E-A (cont.)
Base de Dados - Diagramas E-A (cont.)

Base de Dados - Introdução
Base de Dados - IntroduçãoBase de Dados - Introdução
Base de Dados - Introdução

Base de Dados - Apresentação da Unidade Curricular
Base de Dados - Apresentação da Unidade CurricularBase de Dados - Apresentação da Unidade Curricular
Base de Dados - Apresentação da Unidade Curricular

Arquitectura de Computadores
Arquitectura de ComputadoresArquitectura de Computadores
Arquitectura de Computadores

R&c 01 14_1 - A Internet e Conceitos Basicos (Parte 1)
R&c 01 14_1 - A Internet e Conceitos Basicos (Parte 1)R&c 01 14_1 - A Internet e Conceitos Basicos (Parte 1)
R&c 01 14_1 - A Internet e Conceitos Basicos (Parte 1)

R&c 01 14_3 - A Internet e Conceitos Basicos (Parte 3)
R&c 01 14_3 - A Internet e Conceitos Basicos (Parte 3)R&c 01 14_3 - A Internet e Conceitos Basicos (Parte 3)
R&c 01 14_3 - A Internet e Conceitos Basicos (Parte 3)

R&c 02 14_1 - A Internet e Conceitos Basicos (Parte 1)
R&c 02 14_1 - A Internet e Conceitos Basicos (Parte 1)R&c 02 14_1 - A Internet e Conceitos Basicos (Parte 1)
R&c 02 14_1 - A Internet e Conceitos Basicos (Parte 1)

R&c 02 14_2 - Protocolos (Parte 2)
R&c 02 14_2 - Protocolos (Parte 2)R&c 02 14_2 - Protocolos (Parte 2)
R&c 02 14_2 - Protocolos (Parte 2)

R&c 03 14_1 - Protocolos (Parte 1)
R&c 03 14_1 - Protocolos (Parte 1)R&c 03 14_1 - Protocolos (Parte 1)
R&c 03 14_1 - Protocolos (Parte 1)

R&c 05 14_1 - Protocolo IP (Parte 1)
R&c 05 14_1 - Protocolo IP (Parte 1)R&c 05 14_1 - Protocolo IP (Parte 1)
R&c 05 14_1 - Protocolo IP (Parte 1)

R&c 05 14_2 - Protocolo IP (Parte 2)
R&c 05 14_2 - Protocolo IP (Parte 2)R&c 05 14_2 - Protocolo IP (Parte 2)
R&c 05 14_2 - Protocolo IP (Parte 2)

R&c 05 14_3 - Protocolo IP (Parte 3)
R&c 05 14_3 - Protocolo IP (Parte 3)R&c 05 14_3 - Protocolo IP (Parte 3)
R&c 05 14_3 - Protocolo IP (Parte 3)

Resumo - Memorial do Convento
Resumo - Memorial do ConventoResumo - Memorial do Convento
Resumo - Memorial do Convento

SQL - Operações Relacionais
SQL - Operações RelacionaisSQL - Operações Relacionais
SQL - Operações Relacionais

Dinheiros & Direitos - Julho/Agosto 2011
Dinheiros & Direitos - Julho/Agosto 2011Dinheiros & Direitos - Julho/Agosto 2011
Dinheiros & Direitos - Julho/Agosto 2011

Deco Proteste - Viver em Condomínio
Deco Proteste - Viver em CondomínioDeco Proteste - Viver em Condomínio
Deco Proteste - Viver em Condomínio


Último

UFCD_10789_Metodologias de desenvolvimento de software_índice.pdf
UFCD_10789_Metodologias de desenvolvimento de software_índice.pdfUFCD_10789_Metodologias de desenvolvimento de software_índice.pdf
UFCD_10789_Metodologias de desenvolvimento de software_índice.pdf
Manuais Formação

Podcast: como preparar e produzir um programa radiofônico e distribuir na int...
Podcast: como preparar e produzir um programa radiofônico e distribuir na int...Podcast: como preparar e produzir um programa radiofônico e distribuir na int...
Podcast: como preparar e produzir um programa radiofônico e distribuir na int...
Militao Ricardo

ATIVIDADES de alfabetização do mês de junho
ATIVIDADES de alfabetização do mês de junhoATIVIDADES de alfabetização do mês de junho
ATIVIDADES de alfabetização do mês de junho
Crisnaiara

Atividade Bio evolução e especiação .docx
Atividade Bio evolução e especiação .docxAtividade Bio evolução e especiação .docx
Atividade Bio evolução e especiação .docx
MARCELARUBIAGAVA

O século XVII e o nascimento da pedagogia.pptx
O século XVII e o nascimento da pedagogia.pptxO século XVII e o nascimento da pedagogia.pptx
O século XVII e o nascimento da pedagogia.pptx
geiseortiz1

(44-ESTUDO - LUCAS) A ESPIRITUALIDADE EM CRISE NO VALE
(44-ESTUDO - LUCAS) A ESPIRITUALIDADE EM CRISE NO VALE(44-ESTUDO - LUCAS) A ESPIRITUALIDADE EM CRISE NO VALE
(44-ESTUDO - LUCAS) A ESPIRITUALIDADE EM CRISE NO VALE
Pr Davi Passos - Estudos Bíblicos

Caça-palavaras e cruzadinha - Dígrafos.
Caça-palavaras  e cruzadinha  - Dígrafos.Caça-palavaras  e cruzadinha  - Dígrafos.
Caça-palavaras e cruzadinha - Dígrafos.
Mary Alvarenga

Aula04A-Potencia em CA eletricidade USP.pdf
Aula04A-Potencia em CA eletricidade USP.pdfAula04A-Potencia em CA eletricidade USP.pdf
Aula04A-Potencia em CA eletricidade USP.pdf
vitorreissouzasilva

Resumo de Química 10º ano Estudo exames nacionais
Resumo de Química 10º ano Estudo exames nacionaisResumo de Química 10º ano Estudo exames nacionais
Resumo de Química 10º ano Estudo exames nacionais
beatrizsilva525654

UFCD_7211_Os sistemas do corpo humano_ imunitário, circulatório, respiratório...
UFCD_7211_Os sistemas do corpo humano_ imunitário, circulatório, respiratório...UFCD_7211_Os sistemas do corpo humano_ imunitário, circulatório, respiratório...
UFCD_7211_Os sistemas do corpo humano_ imunitário, circulatório, respiratório...
Manuais Formação

AVALIAÇÃO PRESENCIAL 8º período pedagogia
AVALIAÇÃO PRESENCIAL 8º período  pedagogiaAVALIAÇÃO PRESENCIAL 8º período  pedagogia
AVALIAÇÃO PRESENCIAL 8º período pedagogia
KarollayneRodriguesV1

CD_B2_C_Criar e Editar Conteúdos Digitais_índice.pdf
CD_B2_C_Criar e Editar Conteúdos Digitais_índice.pdfCD_B2_C_Criar e Editar Conteúdos Digitais_índice.pdf
CD_B2_C_Criar e Editar Conteúdos Digitais_índice.pdf
Manuais Formação

FICHA DE APOIO DE ESCOLA SECUNDÁRIA 2024
FICHA DE APOIO DE ESCOLA SECUNDÁRIA 2024FICHA DE APOIO DE ESCOLA SECUNDÁRIA 2024
FICHA DE APOIO DE ESCOLA SECUNDÁRIA 2024
FredFringeFringeDola

Infografia | Resultados das Eleições Europeias 2024-2029
Infografia | Resultados das Eleições Europeias 2024-2029Infografia | Resultados das Eleições Europeias 2024-2029
Infografia | Resultados das Eleições Europeias 2024-2029
Centro Jacques Delors

Apostila-Microbiologia-e-Parasitologia-doc.pdf
Apostila-Microbiologia-e-Parasitologia-doc.pdfApostila-Microbiologia-e-Parasitologia-doc.pdf
Apostila-Microbiologia-e-Parasitologia-doc.pdf
bmgrama

Pedagogia universitária em ciência e tecnologia
Pedagogia universitária em ciência e tecnologiaPedagogia universitária em ciência e tecnologia
Pedagogia universitária em ciência e tecnologia
Nertan Dias

Psicologia e Sociologia - Módulo 2 – Sociedade e indivíduo.pptx
Psicologia e Sociologia - Módulo 2 – Sociedade e indivíduo.pptxPsicologia e Sociologia - Módulo 2 – Sociedade e indivíduo.pptx
Psicologia e Sociologia - Módulo 2 – Sociedade e indivíduo.pptx
TiagoLouro8

Como montar o mapa conceitual editado.pdf
Como montar o mapa conceitual editado.pdfComo montar o mapa conceitual editado.pdf
Como montar o mapa conceitual editado.pdf
AlineOliveira625820

3ª série HIS - PROVA PAULISTA DIA 1 - 1º BIM-24.pdf
3ª série HIS - PROVA PAULISTA DIA 1 - 1º BIM-24.pdf3ª série HIS - PROVA PAULISTA DIA 1 - 1º BIM-24.pdf
3ª série HIS - PROVA PAULISTA DIA 1 - 1º BIM-24.pdf
AdrianoMontagna1

Aula de filosofia sobre Sexo, Gênero e sexualidade
Aula de filosofia sobre Sexo, Gênero e sexualidadeAula de filosofia sobre Sexo, Gênero e sexualidade
Aula de filosofia sobre Sexo, Gênero e sexualidade
AlessandraRibas7


Último (20)

UFCD_10789_Metodologias de desenvolvimento de software_índice.pdf
UFCD_10789_Metodologias de desenvolvimento de software_índice.pdfUFCD_10789_Metodologias de desenvolvimento de software_índice.pdf
UFCD_10789_Metodologias de desenvolvimento de software_índice.pdf

Podcast: como preparar e produzir um programa radiofônico e distribuir na int...
Podcast: como preparar e produzir um programa radiofônico e distribuir na int...Podcast: como preparar e produzir um programa radiofônico e distribuir na int...
Podcast: como preparar e produzir um programa radiofônico e distribuir na int...

ATIVIDADES de alfabetização do mês de junho
ATIVIDADES de alfabetização do mês de junhoATIVIDADES de alfabetização do mês de junho
ATIVIDADES de alfabetização do mês de junho

Atividade Bio evolução e especiação .docx
Atividade Bio evolução e especiação .docxAtividade Bio evolução e especiação .docx
Atividade Bio evolução e especiação .docx

O século XVII e o nascimento da pedagogia.pptx
O século XVII e o nascimento da pedagogia.pptxO século XVII e o nascimento da pedagogia.pptx
O século XVII e o nascimento da pedagogia.pptx

(44-ESTUDO - LUCAS) A ESPIRITUALIDADE EM CRISE NO VALE
(44-ESTUDO - LUCAS) A ESPIRITUALIDADE EM CRISE NO VALE(44-ESTUDO - LUCAS) A ESPIRITUALIDADE EM CRISE NO VALE
(44-ESTUDO - LUCAS) A ESPIRITUALIDADE EM CRISE NO VALE

Caça-palavaras e cruzadinha - Dígrafos.
Caça-palavaras  e cruzadinha  - Dígrafos.Caça-palavaras  e cruzadinha  - Dígrafos.
Caça-palavaras e cruzadinha - Dígrafos.

Aula04A-Potencia em CA eletricidade USP.pdf
Aula04A-Potencia em CA eletricidade USP.pdfAula04A-Potencia em CA eletricidade USP.pdf
Aula04A-Potencia em CA eletricidade USP.pdf

Resumo de Química 10º ano Estudo exames nacionais
Resumo de Química 10º ano Estudo exames nacionaisResumo de Química 10º ano Estudo exames nacionais
Resumo de Química 10º ano Estudo exames nacionais

UFCD_7211_Os sistemas do corpo humano_ imunitário, circulatório, respiratório...
UFCD_7211_Os sistemas do corpo humano_ imunitário, circulatório, respiratório...UFCD_7211_Os sistemas do corpo humano_ imunitário, circulatório, respiratório...
UFCD_7211_Os sistemas do corpo humano_ imunitário, circulatório, respiratório...

AVALIAÇÃO PRESENCIAL 8º período pedagogia
AVALIAÇÃO PRESENCIAL 8º período  pedagogiaAVALIAÇÃO PRESENCIAL 8º período  pedagogia
AVALIAÇÃO PRESENCIAL 8º período pedagogia

CD_B2_C_Criar e Editar Conteúdos Digitais_índice.pdf
CD_B2_C_Criar e Editar Conteúdos Digitais_índice.pdfCD_B2_C_Criar e Editar Conteúdos Digitais_índice.pdf
CD_B2_C_Criar e Editar Conteúdos Digitais_índice.pdf

FICHA DE APOIO DE ESCOLA SECUNDÁRIA 2024
FICHA DE APOIO DE ESCOLA SECUNDÁRIA 2024FICHA DE APOIO DE ESCOLA SECUNDÁRIA 2024
FICHA DE APOIO DE ESCOLA SECUNDÁRIA 2024

Infografia | Resultados das Eleições Europeias 2024-2029
Infografia | Resultados das Eleições Europeias 2024-2029Infografia | Resultados das Eleições Europeias 2024-2029
Infografia | Resultados das Eleições Europeias 2024-2029

Apostila-Microbiologia-e-Parasitologia-doc.pdf
Apostila-Microbiologia-e-Parasitologia-doc.pdfApostila-Microbiologia-e-Parasitologia-doc.pdf
Apostila-Microbiologia-e-Parasitologia-doc.pdf

Pedagogia universitária em ciência e tecnologia
Pedagogia universitária em ciência e tecnologiaPedagogia universitária em ciência e tecnologia
Pedagogia universitária em ciência e tecnologia

Psicologia e Sociologia - Módulo 2 – Sociedade e indivíduo.pptx
Psicologia e Sociologia - Módulo 2 – Sociedade e indivíduo.pptxPsicologia e Sociologia - Módulo 2 – Sociedade e indivíduo.pptx
Psicologia e Sociologia - Módulo 2 – Sociedade e indivíduo.pptx

Como montar o mapa conceitual editado.pdf
Como montar o mapa conceitual editado.pdfComo montar o mapa conceitual editado.pdf
Como montar o mapa conceitual editado.pdf

3ª série HIS - PROVA PAULISTA DIA 1 - 1º BIM-24.pdf
3ª série HIS - PROVA PAULISTA DIA 1 - 1º BIM-24.pdf3ª série HIS - PROVA PAULISTA DIA 1 - 1º BIM-24.pdf
3ª série HIS - PROVA PAULISTA DIA 1 - 1º BIM-24.pdf

Aula de filosofia sobre Sexo, Gênero e sexualidade
Aula de filosofia sobre Sexo, Gênero e sexualidadeAula de filosofia sobre Sexo, Gênero e sexualidade
Aula de filosofia sobre Sexo, Gênero e sexualidade


Redes e Comunicações 2 - Resumo

  • 1. REDES & COMUNICAÇÕES II Matéria para o Teste | Aula | Áudio Rui  Dazevedo  /  Tiago  Mateus  –Jul  2015               Síntese   Aula  Extra  de  Redes  e  Comunicação  II,  complementada  com  os  Testes  Tipo  I  e  II
  • 2. 1 REDES E INTERNET II – AULA DE PREPARAÇÃO PARA O EXAME: Sinais de Telecomunicação • Objetivo dos sinais de telecomunicações: • Transporte fiável de informação desde da fonte até ao respetivo destino, • Cenário atual: o Cobertura universal: internet; o Suporte a diversos serviços: Telefone, Rádio, TV, dados o Suporte a diversos formatos de dados multimédia • Sinal: o Formato com que mensagem é transmitida no meio de transmissão ! Ex. Elétricos ou óticos; o Tipos de sinais: ! Analógicos: grandeza física que varia suave e continuamente no tempo ! Sinais Analógicos => melhor qualidade de reprodução porque tomam uma infinidade de valores, que correspondem aos sons emitidos/ouvidos pelas pessoas. ! Digitais: sequência ordenada de símbolos com valores discretos/finitos ! Sinais Digitais => melhor qualidade de transmissão, porque facilitam a reconstituição do sinal original. • Modulação de Sinais; • Sinal Modulado: transmitido em modo mais apropriado ao meio de transmissão: • Modulação: processo de codificar mensagens sobre um sinal portador com uma determinada frequência • Mistura sinal c informação do utilizador + sinal de portadora c frequência apropriada para o canal de comunicação • Deve-se transmitir o sinal modulado com uma frequência da portadora apropriada (do espectro) para o serviço transportado Ex. + Velocidade de Transmissão => + Frequência (+ Atenuação) • Vantagens/ Objetivos: – Maior imunidade contra interferências – Menor atenuação do sinal => cobrir maiores distâncias • Multiplexação de sinais => Vários Sinais no mesmo canal de comunicação; o QUAL O OBJETIVO? ! Permite emitir vários sinais ao mesmo tempo / Emissão de vários sinais no mesmo canal; ! Otimização de sinal; • Modulação para Multiplexagem o Combinação de vários sinais para transmissão simultânea pelo mesmo canal ! FDM: Multiplexação na Frequência (Frequency Division Multiplexing) ! TDM: Multiplexação no Tempo (Time Division Multiplexing) ! WDM: Multiplexação no comprimento de onda (Wavelength Division Multiplexing) o No recetor as amostras de sinais diferentes têm ser separadas para reconstituir cada sinal original o Multiplexagem permite aumentar o rendimento das comunicações o Aumentar ao máximo a capacidade de transmissão do canal físico disponível 1. Os sinais com as mensagens de comunicações podem ser transportadas em diferentes formatos e arquiteturas de rede. 1.1– Indique as vantagens de transmissão de sinais em formato digital? • Melhor qualidade de transmissão, • Porque facilita a reconstituição do sinal original, que só tem valores discretos
  • 3. 2 ARQUITETURA DE REDES DE NOVA GERAÇÃO (NGS) => [NGS] = [IMS] - (TESTE DE REVISÃO I) REDES DE NOVA GERAÇÃO (GNS): • Do ponto de vista dos UTILIZADORES, as NGN procuram satisfazer os seguintes principais objetivos: o Acesso a novos serviços IP multimédia: • Para o estabelecimento de comunicações interpessoais; • Acesso a serviços com conteúdos em diversos formatos multimédia – Garantia de QoS, em conformidade c requisitos de serviço – Controlar a localização e os recursos da rede disponíveis • De modo mais personalizado e com um maior controlo dos utilizadores o Independência de acesso e convergência fixo-móvel: • O acesso aos diversos serviços poderá ser feito de forma transparente de diferentes: – Terminais – Localizações (roaming) – Redes com diferentes tecnologias de acessos, tais como: GSM/UMTS/LTE (celulares), WLAN e rede fixa GSM: Global System for Mobile communications LTE: Long Term Evolution • Do ponto de vista dos OPERADORES, as NGN procuram satisfazer os seguintes principais objetivos: o Maior facilidade de desenvolvimento de novos serviços e gestão da rede o A NGN baseia-se no conceito de arquitetura de camadas horizontais reforçado com a possibilidade de reutilização de funções de controlo comuns da rede, ex. arquitetura IMS: IP Multimedia Subsytem o Arquitetura caracterizada pelo acesso aos seus serviços estar sujeito a um conjunto de “regras” comuns, tais como: o Controlo por elementos de rede comuns, ex. CSCF em IMS (CSCF: Call Session Control Function) o Utilização de protocolo comum, ex. SIP (Session Initiation Protocol) o Possibilitar a reutilização em diferentes serviços das mesmas funções de controlo da rede, tais como: ! Aprovisionamento, ! Taxação, ! Operação & Manutenção (O&M) e ! Permissores de serviços. o VANTAGEM relativamente ao cenário tradicional (pré-NGN) em que existe a necessidade de desenvolvimento de raiz da maioria dos serviços 1. Os sinais com as mensagens de comunicações podem ser transportadas em diferentes formatos e arquiteturas de rede. 1.2 - Indique as vantagens possibilitadas pela utilização de uma arquitetura de rede inteligente na gestão de serviços da rede? • SW do serviço carregado em plataforma própria (IN: Intelligent Network), sendo invocado pelos clientes do serviço via Comutadores • +Facilidade/rapidez & menor custo no desenvolvimento de novos serviços • Menor impacto no funcionamento da rede
  • 4. 3 NOTAS DA AULA: • (IMS = NGS) VANTAGENS para OPERADORES e para UTILIZADORES; • OPERADORES: o Mais reutilização de recursos de rede/ otimização; o Torna-se mais económico; o Mais rápido para desenvolver novos serviços; • UTILIZADORES: o Possibilidade de aceder aos mesmos serviços a partir de diferentes redes e terminais de acesso; o Possibilidade de aceder a novos serviços que poderão ser mais personalizados e com maior interatividade; o Maior controlo dos serviços NOTA: NGS e IMS – os conceitos são os mesmos; 3G e 4G são Redes de Acesso; Principais características de NGN: (pg. 46/ Slides) REDES DE ACESSO POR COBRE • ADSL – apareceu com o objetivo de permitir a transmissão de dados em redes telefónicas em simultâneo com o canal público do serviço de telefone. o Meio de transmissão cobre: ! Mais económico ! Fácil instalação ! Menor imunidade a interferência ! Maior atenuação de sinal => menor espaçamento entre repetidores ! Velocidades médias/elevadas de transmissão em distâncias curtas o Aplicações: ! Inicialmente: telefone tradicional (voz) ! Atualmente: xDSL (xDigital Subscriber Line) para suporte a 3Play (Telefone fixo, Internet e TV): • Transmissão de dados em linhas telefónicas tradicionais • Utilização de Modems específicos para suporte de 3 canais: o Downstream (Rede => Utilizador) o Upstream (Utilizador => Rede) o Telefone/voz QUAL A PRINCIPAL LIMITAÇÃO DO ADSL? • A Velocidade – que está dependente da distância do Modem ADSL e da Central Operadora.
  • 5. 4 DIFERENÇA DAS REDES HFC PARA AS REDES DE TELEVISÃO POR CABO Cenário Atual: Redes Bidirecionais – para além da Televisão transportam os dados e o telefone – para isso acontecer é utilizado um protocolo específico para transmissão de dados em redes por cabo – PROTOCOLO DOCSIS. PRINCIPAIS CARACTERÍSTICAS DO PROTOCOLO DOCSIS: • Gestão do Link; • Gestão da Largura de Banda; • Gestão de Clientes; ELEMENTOS DE REDE: • MODEM – do lado do utilizador final/ Cliente; • CMTS – Modem Configuration System – do lado do Operador; 2.2 - Indique as principais características das atuais redes de acesso por cabo que possibilitam o suporte ao serviço de transporte de dados? • Bidirecional => suportar interatividade via protocolo DOCSIS • Híbrida (HFC – hybrid fibre coax) Cabo Coaxial na distribuição final e Fibra ótica no backbone: • Uso de fibra tem as seguintes vantagens: o Reduzir atenuação => Maior espaçamento entre repetidores o Disponibilizar maior capacidade => Transporte de mais canais 2. As redes tradicionais de acesso por cobre e cabo sofrerem upgrades na sua arquitetura de modo a possibilitar o incremento dos ritmos de acesso à internet. 2.1 – Indique e descreva os novos elementos de rede que vieram suportar a tecnologia ADSL (Asymmetric Digital Subscriber Line) nas redes telefónicas de cobre? Modem ADSL: • Colocado nas instalações do cliente • Possibilita a modulação e transmissão de sinais de comunicação com maiores de ritmos de transmissão Splitter: • Colocado nas instalações do cliente e do operador • Possibilita separar os sinais de dados (US e DS) do sinal telefónico, que podem ser transmitidos em simultâneo DSLAM: • Colocado nas instalações do operador • Conjunto de Modems que multiplexam/desmultiplexam os sinais enviados/recebidos para/de Modems de clientes
  • 6. 5 CABLE MODEM (CM): • Localizado no cliente, para possibilitar a interligação com redes de dados • Principais funções: O Encaminhamento de pacotes IP (dados) entre terminais dos utilizadores e a rede (CMTS) O Modulação/Desmodulação dos sinais transmitidos/recebidos contendo dados da comunicação para/de rede CABLE MODEM TERMINATION SYSTEM (CMTS): • Pode estar localizado no Headend ou Distribution Hub • Principais funções: O Faz a gestão dos diversos Cable Modems: ! Autenticação e registo dos utilizadores ! Controlo de acesso à rede para transmissão de dados • Atribuição de time-slots a CMs • Contabilização de acessos • Possibilita a interligação à internet DOCSIS é um sistema de comunicação Ponto-a-Multiponto que usa os seguintes modos de transmissão: • Downstream: • Fluxo continuo de CMTS para todos os CMs • Ritmos máximos de ~56 Mbit/s com modulação 256-QAM (Quadrature >Amplitude Modulation) • Upstream: • Fluxo não contínuo em TDMA " rajadas de dados (bursts) de alguns CMs • Ritmos máximos de ~10 Mbits/s com modulação 16-QAM Norma DOCSIS (Data Over Cable Service Interface Specification), definida pela ITU-T: • Principais funções: o Gestão do link: ! Sincronismo de canais Upstream ! Ranging: compensação de atraso e atenuação de sinal para CM, em função da distância a CMTS ! Ajustamento de potência ! Transmissão e receção de bursts o Gestão da largura de banda: ! Alocação de recursos ! Suporte a pedidos de transmissão em upstream ! Resolução de conflitos de acesso ! Priorização de tráfego o Gestão de clientes: ! Autenticação ! Segurança ! Registo
  • 7. 6 FIBRA ÓTICA REDES DE ACESSO POR FIBRA ÓTICA • Fibra ótica: O Transmissão de raios óticos a uma dada frequência ! Conversão de sinal elétrico em luz (Transmissão - lasers, leds; Receção – foto-díodos) ! Componentes das fibras: • Vidro • Plástico o Pequeno tamanho e peso o Imunidade a interferências ! Não são afetadas por campos eletromagnéticos externos o Atenuação baixa ! Maior espaçamento entre repetidores o Suporte a grandes velocidades de transmissão (velocidade da luz) ! N Gbit/s em dezenas de Kms • Desvantagens relativas: o Instalação mais cara do que cobre o Ligações de terminações (alinhamento de fibras) ! Fibras com dimensões na ordem dos microns (1 cabelo) • Aplicações: o Interligação de redes (backbone) o Comunicações de longa distancia, MANs e WANs o Ligações residenciais (FTTH – Fiber To The Home), recente • Incentivos: o Necessidade de maior largura de Banda, decorrente da vulgarização de canais TV em formato fullHD, ex. desporto o Baixa de preços de TVs capazes de processarem formato fullHD (HD: High Definition) o Limitação do cobre em termos de Largura de Banda, a custos razoáveis • 2 Tipos de rede: AON e PON AON: Active Optical Networks: Fibras ligadas a elementos de rede ativos (ex. Ethernet edge switches): • Efetuam o processamento e encaminhamento dos sinais das fibras • Geral/ necessário converter sinal ótico em elétrico para poder processar o seu conteúdo: • Requer o uso de transcievers ou conversores ótico/elétricos, equipamento com custos: o Atualmente já podem ser usados comutadores óticos em serviços de comutação de circuitos: ! Suporte a maiores ritmos de transmissão => atual/ 400 Gbit/s ! Não necessário conversão ótico/elétrica, o Maior flexibilidade e redundância o Requer utilização de maior quantidade de fibras o Apropriado para ligações empresariais (menor quantidade) o Tecnologia mais antiga
  • 8. 7 PON: Passive Optical Networks Fibras ligadas a elementos de rede passivos: splitters/combiners: • Uma unidade central (OLT) e uma única fibra pode distribuir o mesmo sinal ótico por 32 a 128 unidades remotas (ONUs/ONTs) o Instalação mais simples e c menor necessidade de fibras na distribuição do sinal ! Mais económico: ! Elementos de rede (splitters) não necessitam de alimentação elétrica => maior facilidade de instalação ! Apropriado para ligações residenciais (maior quantidade) Tecnologia mais recente • Utilização de topologia ponto-a-multiponto com transmissão ótica passiva: o Evitar uso e custo de conversores ótico/ elétricos o Utilização de splitters passivos em downstream + combiners passivos em upstream, que não necessitam de alimentação de energia • Infraestrutura partilhada possibilita uma redução de custo/cliente: o Necessidade de um nº mínimo de transceivers óticos (conversores Opt./Elec.) o Fibra de alimentação e custos de splitters e transceivers (ONUs) pode ser dividido por N clientes o Operadores greenfielders (constroem rede de raiz) com um custo de instalação da rede fibra ótica semelhante ao de uma rede cabo o Splitters passivos possibilitam redução de custos: ! Não necessitam de alimentação ! Podem ser instalados em quase qualquer local o Ritmos de transmissão podem ser incrementados em função da evolução tecnológica da transmissão da informação ótica sem necessidade de novas infraestruturas: ! Inicialmente: 155 Mbit/s ! Actualmente: 400 Gbit/s ! Futuro: 1 Tbit/s Vantagens do FTTH: • Ritmos de transmissão podem ser incrementados em função da evolução tecnologica da transmissão da informação óptica o Não são necessários upgrades no meio de transmissão do troço que liga a rede à casa do cliente (last mile) o Podem-se instalar “ONU interiores” (ONTs), com simplificação, economia e menor impacto no funcionamento da rede: ! ONT: 1 entrada / 1 saída ! ONU: 1 entrada / n saídas o Não é necessário mudar as ONU intermédias para melhorar a rede de acesso de modo a permitir a evolução dos serviços de banda larga e multimédia o A manutenção é mais fácil, uma vez que os sistemas de fibra são mais fiáveis que os sistemas híbridos fibra-metálicos
  • 9. 8 NOTAS AULA: Diferenças entre: • AON (Active Optical Network); • PON (Passive Optical Network); o Não são alimentadas por eletricidade; o São mais Flexíveis e Económicas – mais rentáveis para os Operadores; o Logo são mais apropriadas para serem utilizadas em diferentes cenários (ex. Cenários de grandes quantidades de redes - Residenciais); • FTTH (VANTAGENS) o Mais rápido/ mais serviços; o Arquitetura de rede certificada; o Arquitetura de rede mais simplificada; o Não necessita dos elementos de rede que convertem nas redes híbridas (os ONUs que convertem o sinal de fibra ótica em cabo, para fazer a parte final até casa do cliente); o Splitters - são elementos passivos, recebem da rede o sinal e distribuem; o Outra vantagem da Fibra Ótica reside no fato de ser fácil de adquirir; 3. As redes de acesso por fibra podem ser construídas com diferentes arquiteturas e elementos de rede. 3.1 – Indique as principais características das redes PON (Passive Optical Networks), que as diferenciam das redes AON (Active Optical Networks)? • Fibras ligadas a elementos de rede passivos: splitters/combiners • Uma unidade central (OLT) e uma única fibra pode distribuir o mesmo sinal ótico por 32 a 128 unidades remotas (ONUs/ONTs) • Mais económico: ð Instalação mais simples e c menor necessidade de fibras na distribuição do sinal ð Elementos de rede (splitters) não necessitam de alimentação elétrica ð Maior facilidade de instalação • Apropriado para ligações residenciais (maior quantidade) 3.2 – Indique as principais vantagens de se utilizar a arquitetura FTTH? • Ritmos de transmissão podem ser incrementados em função da evolução tecnológica da transmissão da informação ótica • Não são necessários upgrades na rede e meio de transmissão do troço que liga a rede à casa do cliente (last mile) o Não é necessário mudar as ONUs intermédias para melhorar a rede de acesso de modo a permitir a evolução dos serviços de banda larga e multimédia Podem-se instalar “ONU interiores” (ONTs), com simplificação, economia e menor impacto no funcionamento da rede: o ONT: 1 entrada / 1 saída o ONU: 1 entrada / n saídas • A manutenção é mais fácil, uma vez que os sistemas de fibra são mais fiáveis que os sistemas híbridos fibra-metálicos
  • 10. 9 REDES DE ACESSO CELULARES REDES CELULARES: • Sistemas de comunicações sem fios que utilizam sinais rádio, com uma determinada frequência, para o transporte da informação dos utilizadores. • Caracterizadas pela divisão da sua área geográfica de cobertura em pequenas sub –áreas, designadas de células ! Cada célula tem uma antena (estação base) a emitir os sinais rádio com uma determinada frequência de comunicação. O Suportam a mobilidade dos utilizadores na rede: ! Permitem a manutenção de uma chamada estabelecida, aquando da mudança de célula por um utilizador em movimento (handover) PRINCIPAIS CARACTERÍSTICAS DAS QUATRO GERAÇÕES DE REDES CELULARES: • 1ª GERAÇÃO: O Caracterizadas por uma tecnologia de comunicação analógica O Serviço predominante era a voz O Não existiu um sistema standard dominante => dificultar roaming O Terminais de grandes dimensões • 2ª GERAÇÃO (GSM: Global System for Mobile communications): O Caracterizadas por uma tecnologia de comunicação digital na faixa dos 900 MHz, com uso da tecnologia FDMA/TDMA na i/f rádio O Resposta às dificuldades operacionais originadas pela existência de diferentes sistemas nas redes celulares 1G ! facilitar roaming entre operadores • 3ª GERAÇÃO (UMTS: Universal Mobile Telecommunications System): O Suporte a maiores ritmos de transmissão para aplicações de dados em terminais móveis (até 2Mbit/s) O Utiliza tecnologia WCDMA (Wideband CDMA), com uma gama de frequências na banda dos 2 GHz na interface rádio • 4ª GERAÇÃO (LTE: Long Term Evolution): O Suporte a maiores ritmos de transmissão inicial/ até 150 Mbit/s no sentido DL (Down Link) e 50 Mbit/s no sentido UL (Up Link), c menor latência de Tx O Utilização de tecnologias OFDMA (Orthogonal FDMA) e SC-FDMA (Single Carrier-FDMA), que possibilitam maior ritmos de transmissão e eficiência na utilização do espectro radioelétrico O Rede all-IP c QoS ARQUITETURA DE REDE DE ACESSO GSM: • Células continuas têm que ter frequências diferentes para evitar interferências (FDMA) • Cada célula permite n chamadas, mais capacidade => células mais pequenas • Chamadas usam diferentes time–slots da mesma portadora com frequência da célula GSM usa método de acesso FDMA/TDMA na interface rádio FDMA (Frequency Divison Multiple Access) entre células TDMA (Time Divison Multiple Access) dentro da célula
  • 11. 10 NOTAS AULAS: • Principais Características das Redes 2G; • Principais Características das Redes 3G; • Principais Características das Redes 4G; Normalmente as principais características prendem-se com o aumento do ritmo de transmissão para dados. Outras características têm a ver com o rádio, GSM usado no FDMA e TDMA, no 2G e 3G são usados código CDMA e o 4G (voltou par trás), aproximando-se mais do 2G – FDMA e transmissão de vários sinais em simultâneo. CARTÕES USADOS NOS TERMINAIS? 2G – CARTÕES SIM 3G e 4G - CARTÕES USIM Ex. Principais diferenças entre SIM e USIM? • USIM: o Disponibiliza segurança mais reforçada e, o Também a instalação de pequenas aplicações. • Melhorias na segurança do 2G para o 3G: o 2G usa o SIM; o 3G usa o USIM; ! Encriptação da sinalização; ! Autenticação Mútua, ! Mecanismos de Autenticação e Encriptação mais fortes/ mais reforçados (são baseados em 5 parâmetros enquanto que nos 2G/ SIMs eram baseados em 3); ! Algoritmo de Encriptação é extendido até ao Concentrador; As redes celulares são uma rede de acesso que procura servir uma população. 1.1 – Descreva as principais características que definem as redes celulares? • Sistemas de comunicações sem fios que utilizam sinais rádio, com uma determinada frequência, para o transporte da informação dos utilizadores. 2,5/3 • Caracterizadas pela divisão da sua área geográfica de cobertura em pequenas sub–áreas, designadas de células 2,5/3 o Cada célula tem uma antena (estação base) a emitir os sinais rádio com uma determinada frequência de comunicação. • Suportam a mobilidade dos utilizadores na rede: 2,5/3 o Permitem a manutenção de uma chamada estabelecida, aquando da mudança de célula por um utilizador em movimento (handover) 1.2 – Descreva os principais objetivos que devem ser satisfeitos no planeamento da configuração das células rádio (planeamento celular)? • Garantir capacidade necessária em função do nº normal de clientes numa dada área geográfica 2,5/3 o Ex. Área urbana +utilizadores=>+capacidade => células menores • Garantir área de cobertura continua entre células para possibilitar a manutenção de chamadas de utilizadores em movimento (handover) 2,5/3 • Utilização eficaz do espectro de frequências disponíveis 2,5/3
  • 12. 11 REDES DE ACESSO WIRELESS LAN REDES WLAN (WIRELESS LOCAL AREA NETWORK), também designadas por Wi-Fi (Wireless Fidelity): • Principais diferenças para redes celulares: o Área de cobertura limitada a rede local => redes de muito menor dimensão o Suporta ritmos médios de transmissão superiores (aproximados apenas por redes celulares 4G) o Inicialmente orientadas para dados o Podem complementar redes celulares ! Últimas gerações de redes celulares baseiam-se em métodos de acesso rádio já usadas em redes WLAN • Redes sem fios de área local (WLAN=Wireless Local Area Network) o Vantagens: ! Meio de transmissão apropriada para os seguintes cenários : • Utilizadores com atividades que implicam deslocações frequentes • Locais públicos para ligações temporárias • Comodismo para utilizadores residenciais • Poupança de cablagem • Instalações temporárias • Locais de difícil instalação de cablagem o Desvantagens: ! Sujeitas aos riscos de segurança das redes sem fios: • Comunicação utiliza canais rádio em modo de difusão (broadcast) • Qualquer aparelho dentro de área de difusão de antena transmissora pode receber o sinal c a informação transmitida MÉTODO ACESSO usado: é o CSMA-CA que tem como objetivo contornar o problema do terminal escondido; dois terminais que estão na mesma área de Access Point wireless – que é um Router - (podem não conseguir ouvir as mensagens um do outro, mas o Access Point controla tudo). Principais requisitos para uma rede segura em terminal sem fios: • Encriptação; • Confidencialidade; • Controlo de Integridade; • Autenticação; • Gestão das Chaves.
  • 13. 12 REDES DE NOVA GERAÇÃO PRINCIPAIS CARACTERÍSTICAS DO PROTOCOLO SIP? • Principais características do SIP (Session Initiation Protocol): RFC 3261: O Protocolo de controlo predominante nas redes NGN O Controlo de estabelecimento, gestão e terminação de sessões MM (Multimedia) peer-to- peer ! Uma sessão pode ter múltiplas ligações/canais ! Uma sessão é caracterizada por um conjunto de parâmetros (SIP) que se aplicam a todas as ligações dessa sessão O Orientado para a internet: ! Definido por IETF (Internet Engineering Task Force) ! Protocolo flexível: • Apenas controla o estabelecimento de sessões • Outras funcionalidade são delegadas em protocolos da pilha IP • Suporte multimédia: transporta qualquer tipo de media o Independente de plataformas e aplicações o Informação de controlo de chamadas é transmitida em modo texto (~HTTP): facilitar implementação e debugging o Endereços SIP designados de URI (Uniform Resource Identifier) ! Formato geral: sip: user@sip.domain ! Traduzidos por DNS (Domain Name System) : SIP URI <=> end IP, ou ENUM: (tElephone NUmber Mapping): SIP URI <=>Nº Telefone As rede WLAN (Wireless Local Area Network) são uma rede de acesso que procura servir um conjunto de utilizadores locais. 2.1 – Descreva as principais diferenças entre as redes WLAN e as redes celulares? • Área de cobertura limitada a rede local => redes de muito menor dimensão 2,5/4 • Suporta ritmos médios de transmissão superiores (aproximados apenas por redes celulares 4G) 2,5/4 • Inicialmente orientadas para dados 2,5/4 • Podem complementar redes celulares 2,5/4 o Últimas gerações de redes celulares baseiam-se em métodos de acesso rádio já usadas em redes WLAN 2.2 – Indique as principais melhorias introduzidas no protocolo de segurança WPA (Wi-Fi Protected Access) relativamente ao protocolo WEP (Wired Equivalent Privacy)? • Possibilidade de usar e renovar um conjunto de chaves por sessão => uso de EAP • Credenciais de utilizadores geridas por servidor AAA (Authentication, Authorization and Accounting) • Mesmo algoritmo de encriptação RC4 fortalecido por uso de chaves diferentes • Com autenticação mútua • VI estendido a 48 bits e variável • Controlo de integridade c algoritmo de síntese (MIC) • Uso de chaves derivadas de chave mestre • Com proteção contra replay Cada tópico vale 2,5/4, por isso, bastava indicarem 4 tópicos
  • 14. 13 o Suporte a mobilidade de utilizadores: ! Proxing e redireccionamento de pedido de localização de utilizadores ! Utilizadores podem estar registados em diferentes terminais (num determinado instante): • Exemplos: PC no trabalho, PC em casa, terminal wireless, etc • Necessário utilizador registar-se na rede com a localização corrente • Servidor Proxy deverá encaminhar pedidos de localização de utilizador para rede corrente de utilizador (via possível consulta a Servidor de Localização) o Principais características do SIP (continuação): o Facilidade na criação de novos serviços em redes SIP (ver IMS) o Anuncio e negociação de capacidades de terminais é feita com recurso a protocolo “auxiliar” SDP (Session Description Protocol) ! SDP: RFC 2327 ! SDP possibilita o transporte da informação de controlo da sessão entre terminais: • Tipo de media (video, audio, etc.) • Protocolo (RTP/UDP/IP, H.320, etc.) • Formato de media (H.261 video, MPEG video, etc.) • Informação para receção de media (endereços, portos, formato de dados, etc) Quais as VANTAGENS DAS REDES DE NOVA GERAÇÃO (NGS), nomeadamente IMS – Vantagens quer para os UTILIZADORES quer para os OPERADORES? • Do ponto de vista dos UTILIZADORES, o IMS procura satisfazer os seguintes principais objectivos: o Acesso a novos serviços IP multimédia: ! para o estabelecimento de comunicações inter-pessoais ! acesso a serviços com conteúdos em diversos formatos multimédia • garantia de QoS, em conformidade c requisitos de serviço • controlar a localização e os recursos da rede disponíveis ! de modo mais personalizado e com um maior controlo dos utilizadores o Independência de acesso e convergência fixo-móvel: ! o acesso aos diversos serviços poderá ser feito de forma transparente de diferentes: • terminais • localizações (roaming) • redes com diferentes tecnologias de acessos, tais como: GSM/UMTS/LTE (celulares), WLAN e rede fixa o Do ponto de vista dos operadores, o IMS procura satisfazer os seguintes principais objetivos: o Maior facilidade de desenvolvimento de novos serviços e gestão da rede ! o IMS baseia-se no conceito de arquitetura de camadas horizontais reforçado com a possibilidade de reutilização de funções de controlo comuns da rede • IMS é caracterizado pelo acesso aos seus serviços estar sujeito a um conjunto de “regras” comuns, tais como: o controlo por elemento de rede CSCF (Call Session Ctrl Function) o utilização de protocolo SIP. • possibilitar a reutilização em diferentes serviços das mesmas funções de controlo da rede, tais como: aprovisionamento, taxação, Operação & Manutenção (O&M) e permissores de serviços. ! Vantagem relativa/ ao cenário tradicional (pré-IMS) em que existe a necessidade de desenvolvimento de raiz da maioria dos serviços o Objetivos do IMS do ponto de vista dos operadores: o +Facilidade/rapidez & menor custo no desenvolvimento de novos serviços e gestão de rede: ! Utilização de arquitetura de camadas de funções horizontal ! Facilitar reutilização das mesmas funções por =/= serviços
  • 15. 14 O IMS (IP Multimedia Susbsytem) é uma nova arquitetura de rede adotada pelas redes de última geração (NGN): 3.1 – A arquitetura IMS é baseada no conceito de camadas horizontais. Indique e descreva as principais funcionalidades das três camadas do IMS? o Camada de aplicação: 2x 2,5/6 § contem os Servidores de Aplicações: AS (Application Servers) invocados pelos serviços disponibilizados pela rede. o Camada de controlo: 2x2,5/6 § contém elementos com funções comuns de controlo e suporte da rede o Camada de conetividade: 2x2,5/6 § contem os elementos de rede para encaminhamento e transporte de tráfego em backbone IP, § possibilitar a conectividade à rede core dos terminais dos utilizadores, de (diferentes) redes de acesso 3.2 – Indique e descreva as vantagens do IMS para os utilizadores? • Acesso a novos serviços IP multimédia: 3x2,5/6 o estabelecimento de comunicações inter-pessoais o acesso a serviços com conteúdos em diversos formatos multimédia § garantia de QoS, em conformidade c requisitos de serviço • controlar a localização e os recursos da rede disponíveis o de modo mais personalizado e com um maior controlo dos utilizadores • Independência de acesso e convergência fixo-móvel: 3x2,5/6 o o acesso aos diversos serviços poderá ser feito de forma transparente de diferentes: • terminais • localizações (roaming) • redes com diferentes tecnologias de acessos, tais como: GSM/UMTS/LTE, WLAN e rede fixa
