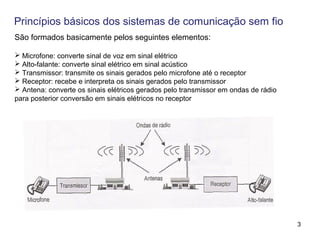

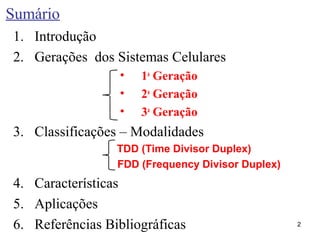

Princípios básicos dos sistemas de comunicação sem fio
São formados basicamente pelos seguintes elementos:
Microfone: converte sinal de voz em sinal elétrico
Alto-falante: converte sinal elétrico em sinal acústico
Transmissor: transmite os sinais gerados pelo microfone até o receptor
Receptor: recebe e interpreta os sinais gerados pelo transmissor
Antena: converte os sinais elétricos gerados pelo transmissor em ondas de rádio
para posterior conversão em sinais elétricos no receptor
4. 4

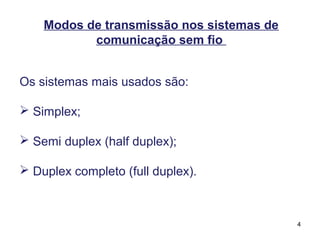

Os sistemas mais usados são:
Simplex;
Semi duplex (half duplex);
Duplex completo (full duplex).
Modos de transmissão nos sistemas de
comunicação sem fio
5. 5

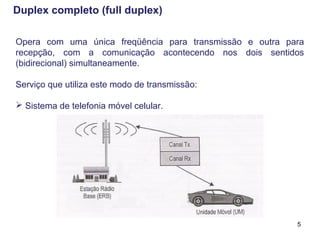

Opera com uma única freqüência para transmissão e outra para
recepção, com a comunicação acontecendo nos dois sentidos
(bidirecional) simultaneamente.
Serviço que utiliza este modo de transmissão:
Sistema de telefonia móvel celular.
Duplex completo (full duplex)
6. 6

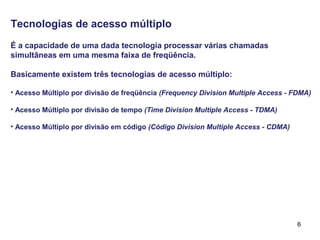

Tecnologias de acesso múltiplo
É a capacidade de uma dada tecnologia processar várias chamadas
simultâneas em uma mesma faixa de freqüência.
Basicamente existem três tecnologias de acesso múltiplo:
• Acesso Múltiplo por divisão de freqüência (Frequency Division Multiple Access - FDMA)
• Acesso Múltiplo por divisão de tempo (Time Division Multiple Access - TDMA)
• Acesso Múltiplo por divisão em código (Código Division Multiple Access - CDMA)
7. 7

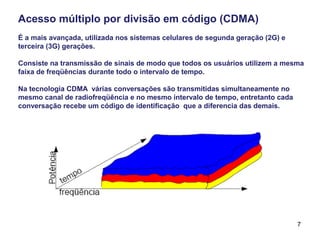

Acesso múltiplo por divisão em código (CDMA)
É a mais avançada, utilizada nos sistemas celulares de segunda geração (2G) e
terceira (3G) gerações.
Consiste na transmissão de sinais de modo que todos os usuários utilizem a mesma
faixa de freqüências durante todo o intervalo de tempo.
Na tecnologia CDMA várias conversações são transmitidas simultaneamente no
mesmo canal de radiofreqüência e no mesmo intervalo de tempo, entretanto cada
conversação recebe um código de identificação que a diferencia das demais.
8. 8

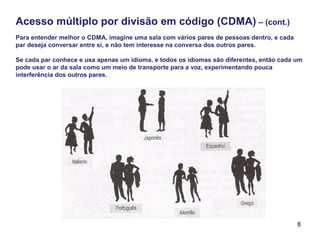

Acesso múltiplo por divisão em código (CDMA) – (cont.)
Para entender melhor o CDMA, imagine uma sala com vários pares de pessoas dentro, e cada
par deseja conversar entre si, e não tem interesse na conversa dos outros pares.
Se cada par conhece e usa apenas um idioma, e todos os idiomas são diferentes, então cada um
pode usar o ar da sala como um meio de transporte para a voz, experimentando pouca
interferência dos outros pares.
9. 9

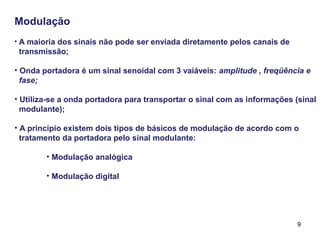

Modulação
• A maioria dos sinais não pode ser enviada diretamente pelos canais de
transmissão;
• Onda portadora é um sinal senoidal com 3 vaiáveis: amplitude , freqüência e
fase;
• Utiliza-se a onda portadora para transportar o sinal com as informações (sinal
modulante);
• A princípio existem dois tipos de básicos de modulação de acordo com o
tratamento da portadora pelo sinal modulante:
• Modulação analógica
• Modulação digital
10. 10

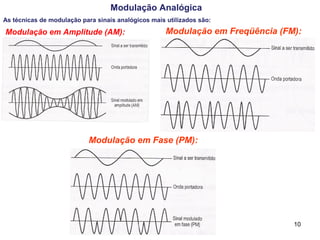

As técnicas de modulação para sinais analógicos mais utilizados são:
Modulação Analógica
Modulação em Freqüência (FM):
Modulação em Fase (PM):
Modulação em Amplitude (AM):
11. 11

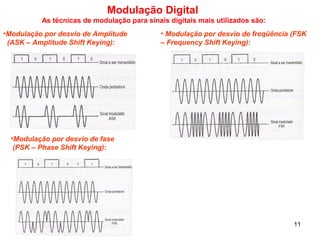

Modulação Digital
As técnicas de modulação para sinais digitais mais utilizados são:
•Modulação por desvio de Amplitude
(ASK – Amplitude Shift Keying):
• Modulação por desvio de freqüência (FSK
– Frequency Shift Keying):
•Modulação por desvio de fase
(PSK – Phase Shift Keying):

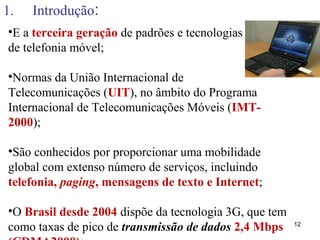

12. 1. Introdução:
12
•E a terceira geração de padrões e tecnologias
de telefonia móvel;
•Normas da União Internacional de
Telecomunicações (UIT), no âmbito do Programa
Internacional de Telecomunicações Móveis (IMT-
2000);
•São conhecidos por proporcionar uma mobilidade
global com extenso número de serviços, incluindo
telefonia, paging, mensagens de texto e Internet;
•O Brasil desde 2004 dispõe da tecnologia 3G, que tem
como taxas de pico de transmissão de dados 2,4 Mbps

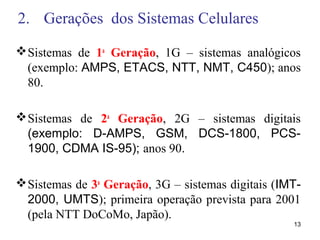

13. 2. Gerações dos Sistemas Celulares
Sistemas de 1a
Geração, 1G – sistemas analógicos
(exemplo: AMPS, ETACS, NTT, NMT, C450); anos
80.
Sistemas de 2a
Geração, 2G – sistemas digitais
(exemplo: D-AMPS, GSM, DCS-1800, PCS-
1900, CDMA IS-95); anos 90.
Sistemas de 3a
Geração, 3G – sistemas digitais (IMT-
2000, UMTS); primeira operação prevista para 2001
(pela NTT DoCoMo, Japão).
13

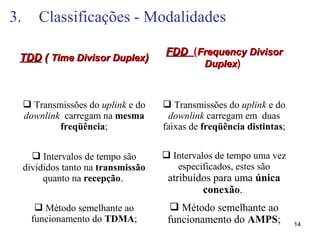

14. 3. Classificações - Modalidades
14
TDDTDD (( Time Divisor DuplexTime Divisor Duplex))
FDDFDD (Frequency DivisorFrequency Divisor
DuplexDuplex)
Transmissões do uplink e do
downlink carregam na mesma
freqüência;
Transmissões do uplink e do
downlink carregam em duas
faixas de freqüência distintas;
Intervalos de tempo são
divididos tanto na transmissão
quanto na recepção.
Intervalos de tempo uma vez
especificados, estes são
atribuídos para uma única
conexão.
Método semelhante ao
funcionamento do TDMA;
Método semelhante ao
funcionamento do AMPS;

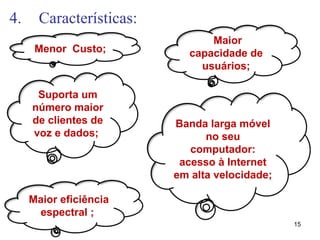

15. 4. Características:
15
Menor Custo;
Maior eficiência
espectral ;
Maior
capacidade de
usuários;
Banda larga móvel
no seu
computador:
acesso à Internet
em alta velocidade;
Suporta um
número maior
de clientes de
voz e dados;
16. IV Semana de
Engenharia Elétrica de
Londrina - UEL
16.09.08 16

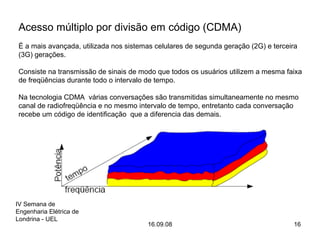

Acesso múltiplo por divisão em código (CDMA)
É a mais avançada, utilizada nos sistemas celulares de segunda geração (2G) e terceira
(3G) gerações.
Consiste na transmissão de sinais de modo que todos os usuários utilizem a mesma faixa
de freqüências durante todo o intervalo de tempo.
Na tecnologia CDMA várias conversações são transmitidas simultaneamente no mesmo
canal de radiofreqüência e no mesmo intervalo de tempo, entretanto cada conversação
recebe um código de identificação que a diferencia das demais.
18. 18

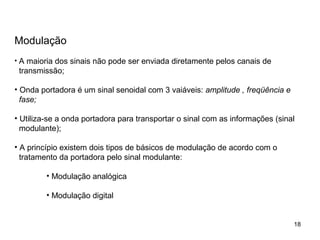

Modulação
• A maioria dos sinais não pode ser enviada diretamente pelos canais de
transmissão;
• Onda portadora é um sinal senoidal com 3 vaiáveis: amplitude , freqüência e
fase;
• Utiliza-se a onda portadora para transportar o sinal com as informações (sinal
modulante);
• A princípio existem dois tipos de básicos de modulação de acordo com o
tratamento da portadora pelo sinal modulante:
• Modulação analógica
• Modulação digital

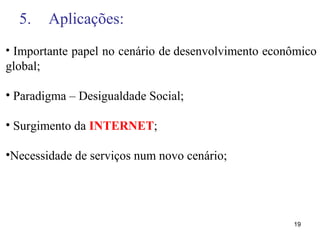

19. 5. Aplicações:
19
• Importante papel no cenário de desenvolvimento econômico
global;
• Paradigma – Desigualdade Social;
• Surgimento da INTERNET;
•Necessidade de serviços num novo cenário;

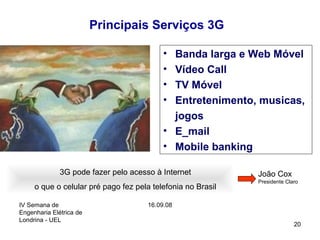

20. IV Semana de
Engenharia Elétrica de
Londrina - UEL
16.09.08
20
Principais Serviços 3G
• Banda larga e Web Móvel
• Vídeo Call
• TV Móvel
• Entretenimento, musicas,
jogos
• E_mail
• Mobile banking
3G pode fazer pelo acesso à Internet
o que o celular pré pago fez pela telefonia no Brasil
João Cox
Presidente Claro
