O documento fornece instruções sobre o encaminhamento de chamadas no sistema SOPHO iS3000. Descreve os processos de detecção, envio de dígitos e sinalização entre processadores para chamadas internas e externas no sistema.
Informativo tenico comunicacao t116 s com 3 inversores as1confidencial
Este documento fornece instruções para configurar a comunicação entre controladores programáveis T1-16S e inversores de frequência VF-nC3 usando a rede TOSLINE através da porta RS-485. Ele descreve a parametrização dos dispositivos, programação do CLP, e testes da aplicação para monitorar e controlar três inversores.
Este documento fornece uma introdução sobre comunicação básica e expandida no SIMATIC S7, incluindo sub-redes, serviços de comunicação, blocos de função para comunicação e configuração de redes e conexões.
Este documento fornece uma introdução à família SIMATIC S7 da Siemens, incluindo seus principais controladores lógicos programáveis (CLPs), software, terminais de programação e redes de comunicação. É descrito o S7-200, S7-300, S7-400, software STEP 7, terminais PG720/740 e possibilidades de rede como MPI, PROFIBUS e Ethernet industrial.
O documento fornece uma introdução sobre redes PROFIBUS, descrevendo suas principais características como taxas de comunicação, topologias, endereçamento, tipos de estações, transferência cíclica de dados e configuração da rede.
O documento descreve como implementar uma rede de controle usando a tecnologia Profibus DP, incluindo a configuração da rede, tipos de dispositivos, endereçamento, arquivos GSD e especificações técnicas.
O documento discute a automação industrial e controladores lógicos programáveis (CLP). Brevemente descreve a origem e estrutura básica de um CLP, incluindo suas principais partes como CPU, memória e módulos de entrada e saída. Também explica o princípio de funcionamento de um CLP em três etapas: transferência de sinais de entrada, varredura do programa armazenado e atualização das saídas.
O documento descreve diferentes protocolos de comunicação utilizados em sistemas eletrônicos, incluindo protocolos para camadas físicas e de aplicação. Os protocolos variam de acordo com a quantidade de dados transmitidos e o tipo de comunicação, como serial, Ethernet ou wireless. Protocolos como IEC 60870, DNP3 e Modbus são comumente usados para supervisão e aquisição de dados.
Informativo tenico comunicacao t116 s com 3 inversores as1confidencial
Este documento fornece instruções para configurar a comunicação entre controladores programáveis T1-16S e inversores de frequência VF-nC3 usando a rede TOSLINE através da porta RS-485. Ele descreve a parametrização dos dispositivos, programação do CLP, e testes da aplicação para monitorar e controlar três inversores.
Este documento fornece uma introdução sobre comunicação básica e expandida no SIMATIC S7, incluindo sub-redes, serviços de comunicação, blocos de função para comunicação e configuração de redes e conexões.
Este documento fornece uma introdução à família SIMATIC S7 da Siemens, incluindo seus principais controladores lógicos programáveis (CLPs), software, terminais de programação e redes de comunicação. É descrito o S7-200, S7-300, S7-400, software STEP 7, terminais PG720/740 e possibilidades de rede como MPI, PROFIBUS e Ethernet industrial.
O documento fornece uma introdução sobre redes PROFIBUS, descrevendo suas principais características como taxas de comunicação, topologias, endereçamento, tipos de estações, transferência cíclica de dados e configuração da rede.
O documento descreve como implementar uma rede de controle usando a tecnologia Profibus DP, incluindo a configuração da rede, tipos de dispositivos, endereçamento, arquivos GSD e especificações técnicas.
O documento discute a automação industrial e controladores lógicos programáveis (CLP). Brevemente descreve a origem e estrutura básica de um CLP, incluindo suas principais partes como CPU, memória e módulos de entrada e saída. Também explica o princípio de funcionamento de um CLP em três etapas: transferência de sinais de entrada, varredura do programa armazenado e atualização das saídas.
O documento descreve diferentes protocolos de comunicação utilizados em sistemas eletrônicos, incluindo protocolos para camadas físicas e de aplicação. Os protocolos variam de acordo com a quantidade de dados transmitidos e o tipo de comunicação, como serial, Ethernet ou wireless. Protocolos como IEC 60870, DNP3 e Modbus são comumente usados para supervisão e aquisição de dados.
1. O documento descreve a estrutura e configuração de sistemas PROFIBUS DP, incluindo mestres, escravos, comunicação e funções.
2. São apresentados diferentes tipos de escravos DP como compactos, modulares e inteligentes e como inseri-los em um sistema mestre.
3. São explicadas funções como leitura, escrita e sincronização de dados dos escravos utilizando SFCs.
O documento descreve como implementar uma malha de controle usando a tecnologia Profibus, incluindo os objetivos do treinamento, as vantagens do Profibus-PA, e os elementos e cálculos necessários para projetar uma rede Profibus-PA, como mestres, escravos, couplers e links.
O documento descreve os principais componentes e funcionamento de controladores lógicos programáveis (CLP). Apresenta a evolução dos sistemas de controle desde relés até controladores programáveis modernos e detalha os componentes de hardware de um CLP, incluindo memória, processador, módulos de entrada e saída e portas de comunicação.
Este documento fornece instruções para configurar uma rede PROFIBUS DP com um mestre Siemens S7-300 e escravos da série Ponto. Ele descreve como instalar os componentes físicos, criar o projeto usando o STEP 7, definir os endereços dos nós e parâmetros, e inserir módulos de E/S.
Uma central telefônica digital é composta por um processador central, processadores de controle de rede, controladores de interface e módulos de interface. A central Trópico RA possui uma estrutura modular com módulos de terminais, módulos de comutação e planos, permitindo crescimento flexível. Ela pode acomodar até 512 terminais por módulo de terminais e sua configuração máxima suporta até 65.536 terminais.
Weg cfw100-rs485-modulo-de-comunicacao-10001433110-guia-de-instalacao-portugu...Paulo Cesar
Este documento fornece instruções sobre a instalação, configuração e operação de um módulo RS485 para inversores de frequência CFW100 da WEG, incluindo: (1) conectar o módulo ao inversor, (2) configurar as conexões RS485 e terminação de rede, e (3) notas sobre a comunicação serial.
1. O documento descreve a família SIMATIC S7 da Siemens, incluindo os controladores S7-200, S7-300 e S7-400.
2. Os controladores S7-300 e S7-400 são descritos em termos de módulos, design da CPU e características.
3. A família SIMATIC S7 fornece soluções de automação totalmente integradas através da configuração e programação comum, tratamento de dados comum e comunicação entre todos os componentes.
O documento fornece instruções para instalação e manutenção de um controlador lógico programável S7-400, incluindo componentes, tipos de racks, regras de instalação, checklist de instalação e procedimentos para substituição de módulos e bateria.
07 tia portal hands on - dianosticos v11 -v1confidencial
O documento discute os benefícios dos diagnósticos de sistema integrados no TIA Portal V11. Os diagnósticos de sistema geram automaticamente alarmes e mensagens de erro com base na configuração de hardware, reduzindo o esforço de programação e integração e permitindo que novos módulos sejam adicionados facilmente.
Este documento descreve como configurar a comunicação entre dois controladores SIMATIC S7-1200 usando o software STEP 7 Professional V11. Inclui instruções sobre como adicionar uma segunda CPU ao projeto, interligar os controladores e programar blocos de comunicação para transmitir e receber dados.
Apostila sobre controlador lógico programável avançadoClaudio Arkan
O documento apresenta um manual para estudantes sobre um kit didático de controlador lógico programável (CLP). O manual descreve como instalar o software de programação, visão geral do software e programação da interface homem-máquina, módulos de expansão e exercícios de programação para ensinar conceitos de automação industrial e programação de CLPs de forma prática.
O documento descreve o controlador SIMATIC S7-1200 da Siemens, incluindo suas características principais como um design modular e escalonável, comunicação industrial integrada e funções tecnológicas integradas.
Apostila do treinamento profibus instalaçãoconfidencial
1) O documento apresenta uma apostila sobre noções de aplicação do Profibus DP/PA em projetos de automação, incluindo introdução aos protocolos de comunicação, modelo OSI e padronização.
2) É descrito o protocolo Profibus, sua estrutura modular, tecnologias de transmissão como RS485 e MBP, e aplicações típicas como Profibus DP e PA.
3) Inclui detalhes sobre normas como IEC 61158 que padronizam o Profibus.
O documento descreve as principais funções lógicas utilizadas em circuitos digitais e controladores lógicos programáveis (CLPs), incluindo funções NOT, AND, OR, NAND, NOR, XOR e XNOR. Também fornece detalhes sobre as partes principais de um CLP e seu ciclo de varredura.
O documento descreve o sistema de comunicação fieldbus PROFIBUS, incluindo suas características, aplicações e configurações. O PROFIBUS suporta comunicação em baixa e média velocidade usando cabos de cobre ou fibra ótica, com até 127 nós e distâncias de até 9 km com cobre e 90 km com fibra ótica. Ele oferece comunicação cíclica mestre-escravo e multi-mestre para aplicações de controle e automação industrial.
O documento fornece uma introdução à família SIMATIC S7 da Siemens, incluindo seus principais componentes de hardware e software. É descrito o funcionamento e configuração dos controladores SIMATIC S7-200, S7-300 e S7-400, assim como seus módulos de entrada/saída e terminais de programação. O documento também apresenta informações sobre a instalação e uso do software STEP 7 para programação dos controladores SIMATIC S7.
Este documento fornece uma introdução aos autómatos programáveis, incluindo:
1) Uma breve apresentação do curso e dos objetivos de aprendizagem;
2) Uma visão geral dos principais componentes de hardware e software de um autómato programável;
3) Uma explicação inicial sobre como programar autómatos usando instruções lógicas básicas.
Os CLPs Delta são controladores lógicos programáveis compactos com instruções abundantes e alta velocidade de processamento, permitindo aplicações estáveis e confiáveis para automação industrial. Os modelos oferecem excelente custo-benefício e suportam protocolos de comunicação como Modbus.
O software possui um assistente que auxilia na criação de programas, instruções e blocos de rotinas.
Documentação: O software possui uma completa documentação técnica com especificações, manuais, exemplos
de aplicações e tutoriais.
Suporte: A Haiwell oferece suporte técnico por telefone, e-mail e chat online para auxiliar na programação,
configuração e solução de problemas.
Atualizações: O software é atualizado periodicamente com novas funcionalidades e correções de bugs. As
atualizações são gratuitas para os usu
1) O documento descreve o protocolo industrial Profibus, incluindo suas aplicações em diferentes níveis da automação industrial e suas vantagens para a comunicação e integração de dispositivos.
2) É detalhada a especificação Profibus PA, usada para controlar variáveis analógicas em processos, e suas características como transmissão confiável de informações e auto-diagnóstico.
3) O perfil de comunicação Profibus FMS é projetado para comunicação entre controladores e possui diversas funções como acesso a objetos atrav
Este documento contém três frases ou menos:
O documento apresenta o calendário litúrgico de junho de 2012, incluindo as leituras bíblicas e orações para os domingos da Santíssima Trindade, do Corpo e Sangue de Cristo, e outras datas comemorativas como o nascimento de São João Batista. O índice também lista artigos e testemunhos sobre peregrinações a Fátima e Taizé para a edição do boletim do mês seguinte.
1) O documento discute o curso de Sociedade, Tecnologia e Ciência no nível secundário, incluindo tópicos sobre equipamentos, princípios de funcionamento e aspectos socio-históricos e matemáticos.
2) A ficha de trabalho apresenta exercícios sobre taxas de falha em circuitos eletrônicos, entidades de defesa do consumidor, direitos do consumidor em relação a garantias, e custo do ciclo de vida e obsolescência de produtos.
3) Os alunos irão aprender sobre
1. O documento descreve a estrutura e configuração de sistemas PROFIBUS DP, incluindo mestres, escravos, comunicação e funções.
2. São apresentados diferentes tipos de escravos DP como compactos, modulares e inteligentes e como inseri-los em um sistema mestre.
3. São explicadas funções como leitura, escrita e sincronização de dados dos escravos utilizando SFCs.
O documento descreve como implementar uma malha de controle usando a tecnologia Profibus, incluindo os objetivos do treinamento, as vantagens do Profibus-PA, e os elementos e cálculos necessários para projetar uma rede Profibus-PA, como mestres, escravos, couplers e links.
O documento descreve os principais componentes e funcionamento de controladores lógicos programáveis (CLP). Apresenta a evolução dos sistemas de controle desde relés até controladores programáveis modernos e detalha os componentes de hardware de um CLP, incluindo memória, processador, módulos de entrada e saída e portas de comunicação.
Este documento fornece instruções para configurar uma rede PROFIBUS DP com um mestre Siemens S7-300 e escravos da série Ponto. Ele descreve como instalar os componentes físicos, criar o projeto usando o STEP 7, definir os endereços dos nós e parâmetros, e inserir módulos de E/S.
Uma central telefônica digital é composta por um processador central, processadores de controle de rede, controladores de interface e módulos de interface. A central Trópico RA possui uma estrutura modular com módulos de terminais, módulos de comutação e planos, permitindo crescimento flexível. Ela pode acomodar até 512 terminais por módulo de terminais e sua configuração máxima suporta até 65.536 terminais.
Weg cfw100-rs485-modulo-de-comunicacao-10001433110-guia-de-instalacao-portugu...Paulo Cesar
Este documento fornece instruções sobre a instalação, configuração e operação de um módulo RS485 para inversores de frequência CFW100 da WEG, incluindo: (1) conectar o módulo ao inversor, (2) configurar as conexões RS485 e terminação de rede, e (3) notas sobre a comunicação serial.
1. O documento descreve a família SIMATIC S7 da Siemens, incluindo os controladores S7-200, S7-300 e S7-400.
2. Os controladores S7-300 e S7-400 são descritos em termos de módulos, design da CPU e características.
3. A família SIMATIC S7 fornece soluções de automação totalmente integradas através da configuração e programação comum, tratamento de dados comum e comunicação entre todos os componentes.
O documento fornece instruções para instalação e manutenção de um controlador lógico programável S7-400, incluindo componentes, tipos de racks, regras de instalação, checklist de instalação e procedimentos para substituição de módulos e bateria.
07 tia portal hands on - dianosticos v11 -v1confidencial
O documento discute os benefícios dos diagnósticos de sistema integrados no TIA Portal V11. Os diagnósticos de sistema geram automaticamente alarmes e mensagens de erro com base na configuração de hardware, reduzindo o esforço de programação e integração e permitindo que novos módulos sejam adicionados facilmente.
Este documento descreve como configurar a comunicação entre dois controladores SIMATIC S7-1200 usando o software STEP 7 Professional V11. Inclui instruções sobre como adicionar uma segunda CPU ao projeto, interligar os controladores e programar blocos de comunicação para transmitir e receber dados.
Apostila sobre controlador lógico programável avançadoClaudio Arkan
O documento apresenta um manual para estudantes sobre um kit didático de controlador lógico programável (CLP). O manual descreve como instalar o software de programação, visão geral do software e programação da interface homem-máquina, módulos de expansão e exercícios de programação para ensinar conceitos de automação industrial e programação de CLPs de forma prática.
O documento descreve o controlador SIMATIC S7-1200 da Siemens, incluindo suas características principais como um design modular e escalonável, comunicação industrial integrada e funções tecnológicas integradas.
Apostila do treinamento profibus instalaçãoconfidencial
1) O documento apresenta uma apostila sobre noções de aplicação do Profibus DP/PA em projetos de automação, incluindo introdução aos protocolos de comunicação, modelo OSI e padronização.
2) É descrito o protocolo Profibus, sua estrutura modular, tecnologias de transmissão como RS485 e MBP, e aplicações típicas como Profibus DP e PA.
3) Inclui detalhes sobre normas como IEC 61158 que padronizam o Profibus.
O documento descreve as principais funções lógicas utilizadas em circuitos digitais e controladores lógicos programáveis (CLPs), incluindo funções NOT, AND, OR, NAND, NOR, XOR e XNOR. Também fornece detalhes sobre as partes principais de um CLP e seu ciclo de varredura.
O documento descreve o sistema de comunicação fieldbus PROFIBUS, incluindo suas características, aplicações e configurações. O PROFIBUS suporta comunicação em baixa e média velocidade usando cabos de cobre ou fibra ótica, com até 127 nós e distâncias de até 9 km com cobre e 90 km com fibra ótica. Ele oferece comunicação cíclica mestre-escravo e multi-mestre para aplicações de controle e automação industrial.
O documento fornece uma introdução à família SIMATIC S7 da Siemens, incluindo seus principais componentes de hardware e software. É descrito o funcionamento e configuração dos controladores SIMATIC S7-200, S7-300 e S7-400, assim como seus módulos de entrada/saída e terminais de programação. O documento também apresenta informações sobre a instalação e uso do software STEP 7 para programação dos controladores SIMATIC S7.
Este documento fornece uma introdução aos autómatos programáveis, incluindo:
1) Uma breve apresentação do curso e dos objetivos de aprendizagem;
2) Uma visão geral dos principais componentes de hardware e software de um autómato programável;
3) Uma explicação inicial sobre como programar autómatos usando instruções lógicas básicas.
Os CLPs Delta são controladores lógicos programáveis compactos com instruções abundantes e alta velocidade de processamento, permitindo aplicações estáveis e confiáveis para automação industrial. Os modelos oferecem excelente custo-benefício e suportam protocolos de comunicação como Modbus.
O software possui um assistente que auxilia na criação de programas, instruções e blocos de rotinas.
Documentação: O software possui uma completa documentação técnica com especificações, manuais, exemplos
de aplicações e tutoriais.
Suporte: A Haiwell oferece suporte técnico por telefone, e-mail e chat online para auxiliar na programação,
configuração e solução de problemas.
Atualizações: O software é atualizado periodicamente com novas funcionalidades e correções de bugs. As
atualizações são gratuitas para os usu
1) O documento descreve o protocolo industrial Profibus, incluindo suas aplicações em diferentes níveis da automação industrial e suas vantagens para a comunicação e integração de dispositivos.
2) É detalhada a especificação Profibus PA, usada para controlar variáveis analógicas em processos, e suas características como transmissão confiável de informações e auto-diagnóstico.
3) O perfil de comunicação Profibus FMS é projetado para comunicação entre controladores e possui diversas funções como acesso a objetos atrav
Este documento contém três frases ou menos:
O documento apresenta o calendário litúrgico de junho de 2012, incluindo as leituras bíblicas e orações para os domingos da Santíssima Trindade, do Corpo e Sangue de Cristo, e outras datas comemorativas como o nascimento de São João Batista. O índice também lista artigos e testemunhos sobre peregrinações a Fátima e Taizé para a edição do boletim do mês seguinte.
1) O documento discute o curso de Sociedade, Tecnologia e Ciência no nível secundário, incluindo tópicos sobre equipamentos, princípios de funcionamento e aspectos socio-históricos e matemáticos.
2) A ficha de trabalho apresenta exercícios sobre taxas de falha em circuitos eletrônicos, entidades de defesa do consumidor, direitos do consumidor em relação a garantias, e custo do ciclo de vida e obsolescência de produtos.
3) Os alunos irão aprender sobre
Camilo José Cela nació en 1916 en España y se convirtió en un destacado escritor y académico galardonado con el Premio Nobel de Literatura. Estudió medicina y derecho pero finalmente se dedicó a la literatura. Su primera gran obra fue La familia de Pascual Duarte en 1942. Más tarde vivió en Mallorca y fue elegido para la Real Academia Española. Recibió numerosos premios como el Príncipe de Asturias y el Cervantes, y fue nombrado Marqués de Iria Flavia.
Mahatma Gandhi nació en 1869 en la India. Estudió en la Universidad de Londres y regresó a la India para ejercer la abogacía. Inspirado por sus años en Sudáfrica y libros como la Bhagavad Gita y los escritos de Tolstoi, lideró protestas no violentas en la India, incluyendo la Marcha de la Sal de 1930. Fue asesinado en 1948 por su oposición a la partición de la India.
El documento describe las potencialidades humanas y cómo los maestros pueden ayudar a los estudiantes a descubrirlas. Señala que todos tenemos capacidades ilimitadas y que es importante reconocer que los errores son parte del aprendizaje. También destaca que los maestros deben observar de cerca el desarrollo de los estudiantes para ayudarlos a entender su propia historia de aprendizaje y confirmar su potencial.
Dossíer de Produção do projecto crossmedia para para Unidade Curricular Laboratório Multimédia de Universidade de Trás-os-Montes e Alto Douro. Realizado por Bárbara Cruz e Paulo Fontes
Este documento contém um índice de páginas de um boletim chamado "Mioma" com informações sobre diversos tópicos religiosos como orações, domingos do tempo comum, a assunção da Virgem Maria, voz do conselho econômico e curiosidades matemáticas. Também fornece instruções para envio de contribuições futuras.
O documento discute vários tópicos históricos, como a obtenção de fogo pelos homens pré-históricos, a invenção do lápis na Inglaterra no século XVI e a criação do LEGO por um engenheiro e arquiteto. Menciona também que a bicicleta foi desenvolvida por um engenheiro alemão no século XVIII e que o primeiro inseticida surgiu na China no século I através do pó de crisântemo oriental. Fornece veredicto sobre alguns tópicos, indicando qu
O documento discute a visão espírita sobre a vida e a morte, afirmando que a morte é apenas uma mudança para a pátria espiritual e que o espírito é eterno, enquanto o corpo é transitório e se decompõe após a morte. Aconselha a viver pensando na vida eterna e se preparando para a inevitável viagem da morte.
O documento fornece três conselhos para uma vida feliz: ouça os outros com paciência e sem julgamentos precipitados; busque entender diferentes pontos de vista mesmo quando expressos de forma imperfeita; e dialogue sem azedume, procurando o entendimento em vez de acusações.
O documento discute como fantasias morais negativas podem afetar as áreas do sexo e emoção e se tornar dependências tormentosas. Também menciona que o que cultivamos pela imaginação pode se tornar um anjo auxiliador ou um fantasma, dependendo se é nobre ou vulgar, e como condutas imorais podem surgir de paixões mentais alucinantes. Recomenda pensar e agir com harmonia, cultivando idéias edificantes.
O documento discute como controlar as emoções de forma positiva através de autoanálise sincera, superando ansiedades e temores. Sugere que atitudes tranquilas resultam de realização interior adquirida por meio de prece, paciência e meditação.
Este documento fornece informações sobre as atividades e eventos de uma organização espírita chamada FEC. Ele discute o conceito de "política do pão e circo" na Roma antiga e como os líderes romanos usavam entretenimento para distrair o povo. Também aborda os sofrimentos que espíritos dependentes de drogas podem enfrentar após a desencarnação e como o arrependimento pode levar à cura espiritual.
Este documento fornece um índice de conteúdo para um jornal chamado "Mioma". Ele lista os títulos e páginas de vários artigos, incluindo orações, poemas e reflexões sobre os domingos da Páscoa. Também fornece instruções sobre como os leitores podem enviar seus próprios artigos e testemunhos para publicação no próximo mês.
O supervisor descobriu que os funcionários não sabiam usar corretamente o paquímetro, causando defeitos de fabricação. Ele contratou um especialista para ensinar sobre os diferentes tipos de paquímetro e como usá-los. O documento então explica os principais tipos de paquímetro, como o universal, com bico móvel e de profundidade, e como medir com cada um.
O documento descreve o goniômetro, um instrumento usado para medir ângulos. Explica que existem diferentes tipos de goniômetros, desde os simples que medem em graus até os de precisão com vernier que podem medir minutos. Demonstra como ler corretamente as medidas de ângulos usando um goniômetro, considerando os graus na escala fixa e os minutos com o vernier.
1) El documento habla sobre legislación de salud y seguridad en el trabajo en Colombia. Describe el contenido mínimo del reglamento de trabajo y del reglamento de higiene y seguridad.
2) También explica los principios del Sistema de Seguridad Social Integral, el objeto del Sistema General de Pensiones y del Sistema General de Seguridad Social en Salud.
3) Finalmente, detalla quienes son beneficiarios de la pensión de sobrevivientes y los afiliados al Sistema General de Seguridad Social en Salud.
Introd sala de aula interativa por fabio queirozbaixatextos
O documento discute as críticas e perspectivas da interatividade. Apresenta 3 principais críticas: reutilização de termos como diálogo e comunicação; ideologia que conforma a opinião pública à expansão da globalização; e "regressão do homem a condição de máquina". Também aborda a emergência da interatividade, a lógica da comunicação, o novo receptor e as perspectivas para a educação de forma mais colaborativa e com participação dos alunos.
O documento descreve os módulos Capture/Compare/PWM do microcontrolador PIC16F877A. Os principais pontos abordados são: as características dos módulos CCP1 e CCP2; o recurso dos timers; os modos de operação capture, compare e PWM; e exemplos de configuração e cálculo dos parâmetros de período e duty cycle do PWM.
Frequency Meter using Microchip PIC16F877A SPI to Arduino Virtual COM to PCPaulo Duarte
Este documento descreve um projeto de um frequencímetro que mede a frequência de um sinal de entrada e envia os valores lidos para um computador através de um Arduino. O projeto altera um frequencímetro anterior baseado no PIC16F877 para adicionar comunicação SPI com um Arduino Duemilanove, que por sua vez se comunica com o PC via porta serial USB. O documento explica o desenvolvimento do hardware e software necessários para esta comunicação entre os dispositivos.
O documento descreve a arquitetura e hardware do sistema SOPHO iS3030/3050. O sistema é baseado em uma arquitetura distribuída com módulos de controle central, rede de comutação e módulo periférico. Os sistemas possuem interfaces analógicas e digitais e podem ser expandidos através de gabinetes adicionais.
175 A 185 Material Auxiliar Para Curso AvançAdo I Msp430Texas Instruments
O documento descreve a comunicação wireless utilizando o chip CC1101 e o software Smart RF Studio para configuração do chip. O CC1101 é um transceiver de baixo custo e baixo consumo projetado para sistemas microcontrolados como o MSP430.
O documento discute protocolos e tecnologias de comunicação industrial, incluindo:
1. Protocolos abertos como 4-20mA, Modbus e protocolos seriais para comunicação assíncrona de longa distância;
2. Protocolos industriais como Profibus, Foundation Fieldbus e DeviceNet para comunicação em barramento de campo;
3. Protocolo IEC 61850 para comunicação TCP/IP em redes elétricas.
1. A placa controladora permite controlar dois rádios transceptores para operar em modo repetidor duplex, com funções como beep de cortesia, identificação por CW e controle de tempo máximo de transmissão.
2. O documento fornece instruções sobre como configurar e conectar a placa controladora a diferentes modelos de rádios Motorola, Vertex e Icom.
3. O software e driver USB para configurar a placa estão disponíveis para download no site do fabricante.
Este documento fornece orientações básicas para configurar a solução de localização de faltas por ondas viajantes da Reason Tecnologia, incluindo instalar os equipamentos, configurar os registradores RPV-310 e os softwares Scanner e TW Fault Locator.
Este documento apresenta os conceitos básicos de sistemas de controle de processo (PCS) e controle de processo distribuído (DCS). Detalha as variáveis de entrada e saída, analógicas e digitais, e explica malhas de controle abertas e fechadas. Também descreve os principais sistemas DCS da planta e as próximas etapas de transição entre eles.
O documento discute o conversor analógico-digital (A/D) no microcontrolador PIC16F877A. Ele descreve as características do módulo A/D de 10 bits, como a amostragem do sinal analógico, os registradores de controle e os cálculos para conversão. Além disso, fornece exemplos de código para leitura do conversor A/D e processamento dos dados digitais.
O documento apresenta uma introdução sobre modulação de pulsos, incluindo os tipos PAM, PWM e PPM. Também discute sistemas de transmissão, como PDH, PCM e multiplexação, e explica como esses sistemas transmitem informação de maneira analógica e digital.
Este documento descreve as principais características e evoluções do microprocessador Pentium da Intel, incluindo Pentium MMX, Pentium Pro, Pentium II e falsificação de processadores. O texto discute a arquitetura superescalar do Pentium, sua organização interna com pipelines e caches, e como o MMX opera em multimídia.
O documento descreve três configurações de entroncamentos PVN e iPVN: 1) Configuração PVN tradicional com sinalização e voz via link PSTN, 2) Configuração iPVN com sinalização via rede IP e voz via link PSTN, e 3) Projeto PVN como rota overflow para transporte de canal de sinalização quando iPVN falha.
Aula 2 - transmissão digital: Modulação e MultiplexaçãoLeandro Sausen
O documento discute os processos de transmissão digital de dados, incluindo PCM, modulação digital, multiplexação e hierarquias digitais. Explica como o PCM amostra e quantifica sinais analógicos para transmissão digital e discute o Teorema de Nyquist. Também descreve técnicas de modulação como ASK, FSK e PSK e suas combinações como QAM. Finalmente, explica os métodos de multiplexação FDM, TDM e WDM e as hierarquias PDH e SDH para transmissão de dados em larg
O documento resume um boletim informativo sobre radioamadorismo, contendo três artigos principais:
1) Apresenta um projeto de manipulador iâmbico de código morse baseado em PIC que possui funções como gravação de mensagens, ajuste de velocidade e side-tone.
2) Anuncia o evento internacional Marconi Day, que ocorrerá em 30 de abril utilizando o indicativo EI0MAR na Irlanda, com possibilidade de obtenção de cartões e diplomas.
3) Fornece in
O documento descreve a Hierarquia Digital Síncrona (SDH), incluindo:
1) A estrutura básica de transporte é o Módulo de Transporte Síncrono-1 (STM-1) com taxa de 155,52 Mbps;
2) O quadro STM-1 contém 9 linhas e 270 colunas e é dividido em seções de cabeçalho para controle e serviço;
3) A SDH define taxas múltiplas do STM-1 para hierarquias superiores.
O documento fornece uma visão geral dos principais produtos e soluções da Siemens para automação industrial, incluindo controladores SIMATIC S7/C7/M7, software STEP 7, linguagens de programação como LAD, FBD, SCL, ferramentas gráficas como S7-GRAPH e S7-HiGraph, soluções de comunicação industrial SIMATIC NET e ferramentas de engenharia como S7-PLCSIM, S7-PDIAG e DOCPRO.
O documento fornece uma introdução sobre a norma IEC 61850, abordando seus principais conceitos como: (1) modelagem da informação em dispositivos lógicos, nós lógicos e objetos de dados; (2) mecanismos de comunicação como GOOSE e MMS; (3) adoção da tecnologia TCP/IP.
Este documento fornece instruções passo-a-passo para configurar e programar um PLC Siemens S7 300 para controlar entradas e saídas digitais. Inclui informações sobre segurança, hardware requerido, configuração no SIMATIC Manager, variáveis suportadas e ambientes de programação.
Automação industrial - Protocolos de redes para comunicação de dados em malhas de controle, entre sistemas supervisórios, PLC (PID), módulos eletrônicos de comando, válvulas proporcionais, medidores mássicos, volumétricos, ambientes explosivos, diversas aplicações.
Este documento descreve como configurar uma rede PROFIBUS DP utilizando uma CPU Siemens S7-300 como mestre e uma cabeça de rede Altus Série Ponto como escravo, além de módulos de E/I remotos. Ele explica como criar o projeto no software STEP 7, inserir os equipamentos, definir seus endereços e parâmetros, e transferir a configuração para a CPU.
1) O documento introduz os conceitos de circuitos equivalentes de Thévenin e Norton, que permitem substituir circuitos complexos por fontes ideais em série ou paralelo com resistores.
2) Os circuitos equivalentes de Thévenin possuem uma fonte de tensão ideal em série com um resistor, enquanto os de Norton possuem uma fonte de corrente ideal em paralelo com um resistor.
3) Exemplos ilustram como calcular os parâmetros desses circuitos equivalentes a partir de circuitos originais.
O documento discute potência em circuitos trifásicos equilibrados, definindo as fórmulas para calcular potência total, ativa e reativa. Apresenta exemplos de cálculos de correntes, potências e impedâncias para diferentes circuitos trifásicos, incluindo transformadores, cargas e motores.
O documento fornece informações sobre o software de tarifação Controller da Intelbras, incluindo especificações técnicas, requisitos do sistema, instalação, configuração, uso e suporte. Detalha os componentes do software, como o aplicativo de bilhetagem, Controller e ferramentas. Fornece instruções sobre cadastros, tarifas, relatórios, pré-pago e outros recursos.
La Unión Europea ha acordado un paquete de sanciones contra Rusia por su invasión de Ucrania. Las sanciones incluyen restricciones a las transacciones con bancos rusos clave y la prohibición de la venta de aviones y equipos a Rusia. Los líderes de la UE esperan que las sanciones aumenten la presión económica sobre Rusia y la disuadan de continuar su agresión contra Ucrania.
La Unión Europea ha anunciado nuevas sanciones contra Rusia por su invasión de Ucrania. Las sanciones incluyen prohibiciones de viaje y congelamiento de activos para más funcionarios rusos, así como restricciones a las importaciones de productos rusos de acero y tecnología. Los líderes de la UE dicen que continuarán apoyando a Ucrania y aumentando la presión sobre Rusia hasta que retire sus tropas.
La Unión Europea ha propuesto un nuevo paquete de sanciones contra Rusia que incluye un embargo al petróleo ruso. El embargo se aplicaría gradualmente durante seis meses para el petróleo crudo y ocho meses para los productos refinados. El objetivo es aumentar la presión económica sobre Rusia para que ponga fin a su invasión de Ucrania.
La Unión Europea ha acordado un paquete de sanciones contra Rusia por su invasión de Ucrania. Las sanciones incluyen restricciones a las transacciones con bancos rusos clave y la prohibición de la venta de aviones y equipos a Rusia. Los líderes de la UE esperan que las sanciones aumenten la presión económica sobre Rusia y la disuadan de continuar su agresión contra Ucrania.
La Unión Europea ha acordado un embargo petrolero contra Rusia en respuesta a la invasión de Ucrania. El embargo prohibirá las importaciones marítimas de petróleo ruso a la UE y pondrá fin a las entregas a través de oleoductos dentro de seis meses. Esta medida forma parte de un sexto paquete de sanciones de la UE destinadas a aumentar la presión económica sobre Moscú y privar al Kremlin de fondos para financiar su guerra.
La Unión Europea ha acordado un embargo petrolero contra Rusia en respuesta a la invasión de Ucrania. El embargo prohibirá la mayoría de las importaciones de petróleo ruso a la UE a partir de finales de 2022. Algunos países de Europa central y oriental aún podrán importar crudo ruso a través de oleoductos, pero tendrán prohibidas las importaciones por mar.
La Unión Europea ha acordado un paquete de sanciones contra Rusia por su invasión de Ucrania. Las sanciones incluyen restricciones a las importaciones de productos rusos de alta tecnología y a las exportaciones de bienes de lujo a Rusia. Además, se congelarán los activos de varios oligarcas rusos y se prohibirá el acceso de los bancos rusos a los mercados financieros de la UE.
La Unión Europea está considerando nuevas regulaciones para limitar el uso de datos personales por parte de las grandes empresas tecnológicas. Estas regulaciones requerirían que las compañías obtuvieran el consentimiento explícito de los usuarios antes de compartir o vender sus datos personales. Además, darían a los usuarios mayores derechos sobre sus datos personales, incluyendo la capacidad de solicitar que se borren.
La Unión Europea ha acordado un embargo petrolero contra Rusia en respuesta a la invasión de Ucrania. El embargo prohibirá las importaciones marítimas de petróleo ruso a la UE y pondrá fin a las entregas a través de oleoductos dentro de seis meses. Esta medida forma parte de un sexto paquete de sanciones de la UE destinadas a aumentar la presión económica sobre Moscú y privar al Kremlin de fondos para financiar su guerra.
La Unión Europea ha acordado un embargo petrolero contra Rusia en respuesta a la invasión de Ucrania. El embargo prohibirá las importaciones marítimas de petróleo ruso a la UE y pondrá fin a las entregas a través de oleoductos dentro de seis meses. Esta medida forma parte de un sexto paquete de sanciones de la UE destinadas a aumentar la presión económica sobre Moscú y privar al Kremlin de fondos para financiar su guerra.
La Unión Europea ha acordado un paquete de sanciones contra Rusia por su invasión de Ucrania. Las sanciones incluyen restricciones a las transacciones con bancos rusos clave y la prohibición de la venta de aviones y equipos a Rusia. Los líderes de la UE esperan que las sanciones aumenten la presión económica sobre Rusia y la disuadan de continuar su agresión contra Ucrania.
La pandemia de COVID-19 ha tenido un impacto significativo en la economía mundial. Muchos países experimentaron fuertes caídas en el PIB y aumentos en el desempleo debido a los cierres generalizados y las restricciones a los viajes. Aunque las vacunas ofrecen esperanza de una recuperación económica en 2021, el camino a seguir sigue siendo incierto dado el riesgo de nuevas variantes del virus.

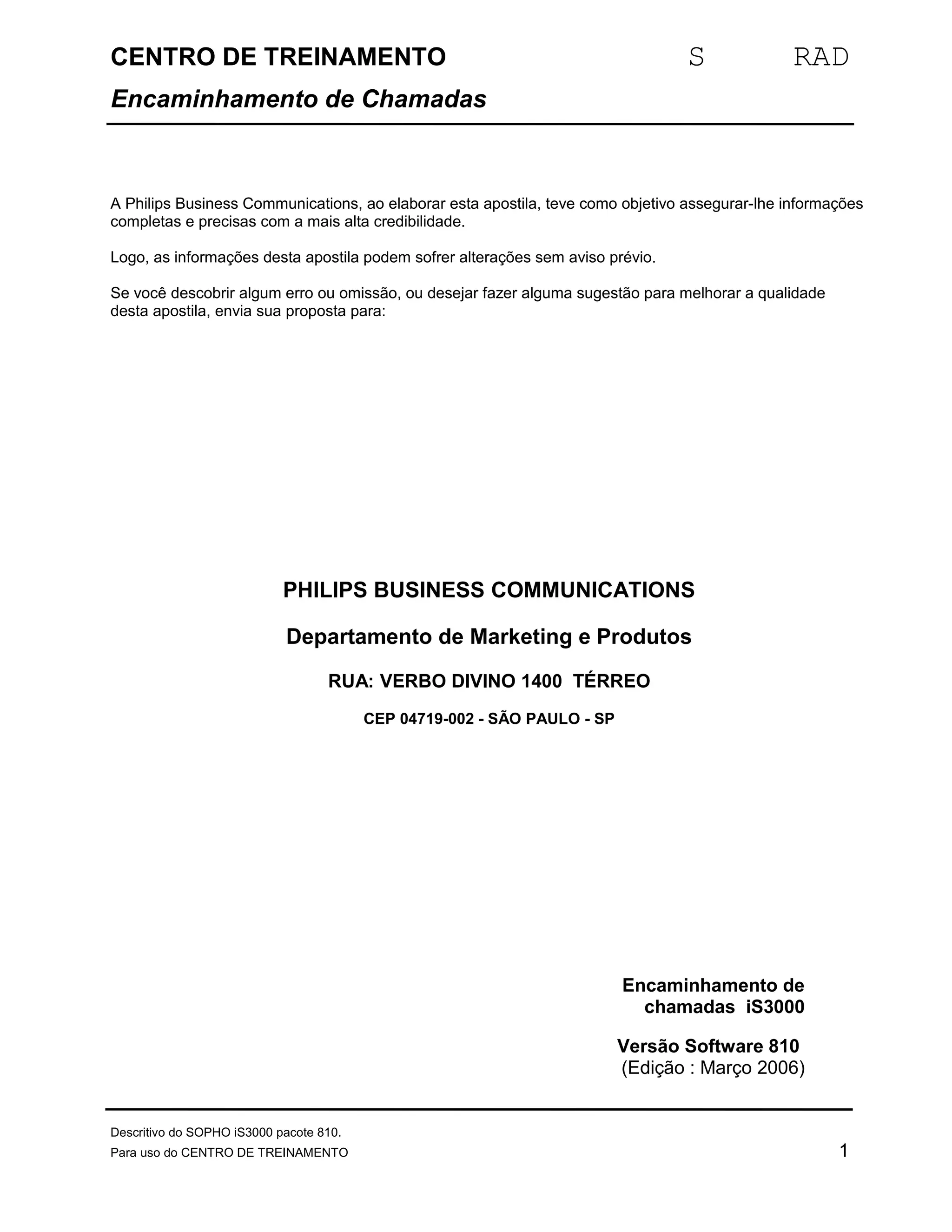

1. CENTRO DE TREINAMENTO S RAD
Encaminhamento de Chamadas
A Philips Business Communications, ao elaborar esta apostila, teve como objetivo assegurar-lhe informações
completas e precisas com a mais alta credibilidade.
Logo, as informações desta apostila podem sofrer alterações sem aviso prévio.
Se você descobrir algum erro ou omissão, ou desejar fazer alguma sugestão para melhorar a qualidade
desta apostila, envia sua proposta para:
PHILIPS BUSINESS COMMUNICATIONS
Departamento de Marketing e Produtos
RUA: VERBO DIVINO 1400 TÉRREO
CEP 04719-002 - SÃO PAULO - SP
Encaminhamento de
chamadas iS3000
Versão Software 810
(Edição : Março 2006)
Descritivo do SOPHO iS3000 pacote 810.
Para uso do CENTRO DE TREINAMENTO 1
2. CENTRO DE TREINAMENTO S RAD
Encaminhamento de Chamadas

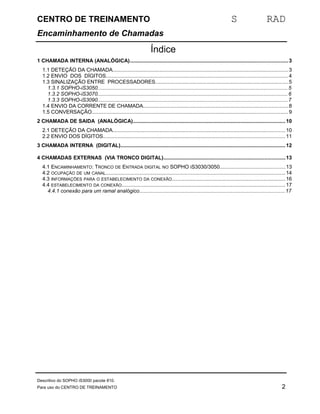

Índice
1 CHAMADA INTERNA (ANALÓGICA)............................................................................................................3
1.1 DETEÇÃO DA CHAMADA........................................................................................................................3
1.2 ENVIO DOS DÍGITOS............................................................................................................................4
1.3 SINALIZAÇÃO ENTRE PROCESSADORES...........................................................................................5
1.3.1 SOPHO-iS3050..................................................................................................................................5
1.3.2 SOPHO-iS3070..................................................................................................................................6
1.3.3 SOPHO-iS3090..................................................................................................................................7
1.4 ENVIO DA CORRENTE DE CHAMADA...................................................................................................8
1.5 CONVERSAÇÃO...................................................................................................................................... 9
2 CHAMADA DE SAIDA (ANALÓGICA)........................................................................................................10
2.1 DETEÇÃO DA CHAMADA......................................................................................................................10
2.2 ENVIO DOS DÍGITOS............................................................................................................................11
3 CHAMADA INTERNA (DIGITAL).................................................................................................................12
4 CHAMADAS EXTERNAS (VIA TRONCO DIGITAL)...................................................................................13
4.1 ENCAMINHAMENTO: TRONCO DE ENTRADA DIGITAL NO SOPHO IS3030/3050.............................................13
4.2 OCUPAÇÃO DE UM CANAL...........................................................................................................................14
4.3 INFORMAÇÕES PARA O ESTABELECIMENTO DA CONEXÃO..............................................................................16
4.4 ESTABELECIMENTO DA CONEXÃO................................................................................................................17
4.4.1 conexão para um ramal analógico...................................................................................................17
Descritivo do SOPHO iS3000 pacote 810.
Para uso do CENTRO DE TREINAMENTO 2
3. CENTRO DE TREINAMENTO S RAD
Encaminhamento de Chamadas

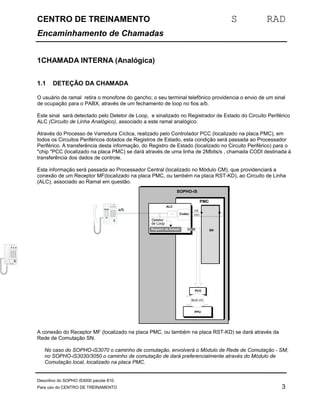

1CHAMADA INTERNA (Analógica)
1.1 DETEÇÃO DA CHAMADA
O usuário de ramal retira o monofone do gancho; o seu terminal telefônico providencia o envio de um sinal
de ocupação para o PABX, através de um fechamento de loop no fios a/b.
Este sinal será detectado pelo Detetor de Loop, e sinalizado no Registrador de Estado do Circuito Periférico
ALC (Circuito de Linha Analógico), associado a este ramal analógico.
Através do Processo de Varredura Cíclica, realizado pelo Controlador PCC (localizado na placa PMC), em
todos os Circuitos Periféricos dotados de Registros de Estado, esta condição será passada ao Processador
Periférico. A transferência desta informação, do Registro de Estado (localizado no Circuito Periférico) para o
"chip "PCC (localizado na placa PMC) se dará através de uma linha de 2Mbits/s , chamada CODI destinada à
transferência dos dados de controle.
Esta informação será passada ao Processador Central (localizado no Módulo CM), que providenciará a
conexão de um Receptor MF(localizado na placa PMC, ou também na placa RST-KD), ao Circuito de Linha
(ALC), associado ao Ramal em questão.
SN
ALC
SOPHO-iS
Detetor
de Loop
a/b
USI
USO
Codec
CODI
PMC
PCC
BUS I/O
PPU
Registro de Estado
PS
PHILIP
S
1 2 3
4 5 6
7 8 9
T 0 #
l
Memo
recall
Paus
e
Recal
l
Stor
e
A conexão do Receptor MF (localizado na placa PMC, ou também na placa RST-KD) se dará através da
Rede de Comutação SN.
No caso do SOPHO-iS3070 o caminho de comutação, envolverá o Módulo de Rede de Comutação - SM;
no SOPHO-iS3030/3050 o caminho de comutação de dará preferencialmente através do Módulo de
Comutação local, localizado na placa PMC.
Descritivo do SOPHO iS3000 pacote 810.
Para uso do CENTRO DE TREINAMENTO 3
P
M1
M2
1 2 3
4 5 6
7 8 9
T 0 #
Last Number
Redial
Memo
recall
Recal
l
Stor
e
Paus
e
D-9039
M3
Ringe
r
4. CENTRO DE TREINAMENTO S RAD
Encaminhamento de Chamadas

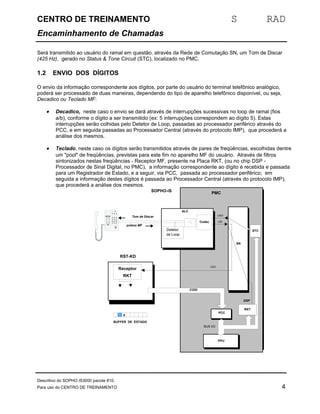

Será transmitido ao usuário do ramal em questão, através da Rede de Comutação SN, um Tom de Discar
(425 Hz), gerado no Status & Tone Circuit (STC), localizado no PMC.
1.2 ENVIO DOS DÍGITOS
O envio da informação correspondente aos dígitos, por parte do usuário do terminal telefônico analógico,
poderá ser processado de duas maneiras, dependendo do tipo de aparelho telefônico disponível, ou seja,
Decadico ou Teclado MF:
· Decadico, neste caso o envio se dará através de interrupções sucessivas no loop de ramal (fios
a/b), conforme o dígito a ser transmitido (ex: 5 interrupções correspondem ao dígito 5). Estas
interrupções serão colhidas pelo Detetor de Loop, passadas ao processador periférico através do
PCC, e em seguida passadas ao Processador Central (através do protocolo IMP), que procederá a
análise dos mesmos.
· Teclado, neste caso os dígitos serão transmitidos através de pares de freqüências, escolhidas dentre
um "pool" de freqüências, previstas para este fim no aparelho MF do usuário. Através de filtros
sintonizados nestas freqüências - Receptor MF, presente na Placa RKT, (ou no chip DSP -
Processador de Sinal Digital, no PMC), a informação correspondente ao dígito é recebida e passada
para um Registrador de Estado, e a seguir, via PCC, passada ao processador periférico; em
seguida a informação destes dígitos é passada ao Processador Central (através do protocolo IMP),
que procederá a análise dos mesmos.
SN
ALC
SOPHO-iS
Detetor
de Loop
Tom de Discar
pulsos MF
RST-KD
CODI
PMC
USO
USI
PCC
PPU
USO
Codec
BUS I/O
STC
Receptor
RMKFT
DSP
RKT
PS
PHILIP
S
1 2 3
4 5 6
7 8 9
T 0 #
l
Memo
recall
Paus
e
Recal
l
Stor
e
10 0
BUFFER DE ESTADO
Descritivo do SOPHO iS3000 pacote 810.
Para uso do CENTRO DE TREINAMENTO 4
5. CENTRO DE TREINAMENTO S RAD
Encaminhamento de Chamadas

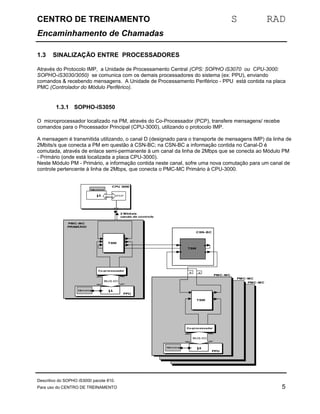

1.3 SINALIZAÇÃO ENTRE PROCESSADORES
Através do Protocolo IMP, a Unidade de Processamento Central (CPS: SOPHO iS3070 ou CPU-3000:
SOPHO-iS3030/3050) se comunica com os demais processadores do sistema (ex: PPU), enviando
comandos & recebendo mensagens. A Unidade de Processamento Periférico - PPU está contida na placa
PMC (Controlador do Módulo Periférico).
1.3.1 SOPHO-iS3050
O microprocessador localizado na PM, através do Co-Processador (PCP), transfere mensagens/ recebe
comandos para o Processador Principal (CPU-3000), utilizando o protocolo IMP.
A mensagem é transmitida utilizando, o canal D (designado para o transporte de mensagens IMP) da linha de
2Mbits/s que conecta a PM em questão à CSN-BC; na CSN-BC a informação contida no Canal-D é
comutada, através de enlace semi-permanente à um canal da linha de 2Mbps que se conecta ao Módulo PM
- Primário (onde está localizada a placa CPU-3000).
Neste Módulo PM - Primário, a informação contida neste canal, sofre uma nova comutação para um canal de
controle pertencente à linha de 2Mbps, que conecta o PMC-MC Primário à CPU-3000.
Co-processador
PPU
BUS I/O
Memória m
2 Mbits/s
canais de controle
TSW
CSN-BC
TSW
PMC-MC
PRIMÁRIO
TSW
Co-processador
PPU
BUS I/O
Memória m
PMC-MC
D D
PMC-MC
PMC-MC
CPU 3000
Memória
m Bus I/O PCP
Descritivo do SOPHO iS3000 pacote 810.
Para uso do CENTRO DE TREINAMENTO 5
6. CENTRO DE TREINAMENTO S RAD
Encaminhamento de Chamadas

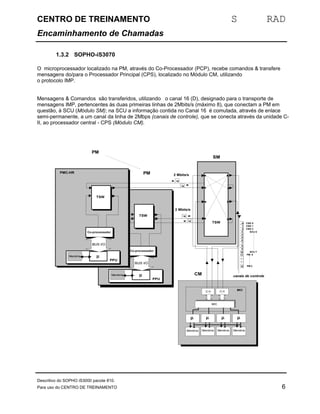

1.3.2 SOPHO-iS3070
O microprocessador localizado na PM, através do Co-Processador (PCP), recebe comandos & transfere
mensagens do/para o Processador Principal (CPS), localizado no Módulo CM, utilizando
o protocolo IMP.
Mensagens & Comandos são transferidos, utilizando o canal 16 (D), designado para o transporte de
mensagens IMP, pertencentes às duas primeiras linhas de 2Mbits/s (máximo 8), que conectam a PM em
questão, à SCU (Módulo SM); na SCU a informação contida no Canal 16 é comutada, através de enlace
semi-permanente, a um canal da linha de 2Mbps (canais de controle), que se conecta através da unidade C-II,
ao processador central - CPS (Módulo CM).
Co-processador
PPU
BUS I/O
Memória m
2 Mbits/s
CM
TSW
SM
TSW
PMC-MC
PRIMÁRIO
PM
TSW
Co-processador
PPU
BUS I/O
PMC-HR
Memória m
PM
16
16
16
16
m
Memória
0 CSG 0
1 CSG 1
2 CSG 2
3456789
10
11
15
C-II C-II MCI
m
Memória
m
Memória
m
Memória
MIC
2 Mbits/s
SCU 0
SCU 7
PM 0
PM 2
canais de controle
Descritivo do SOPHO iS3000 pacote 810.
Para uso do CENTRO DE TREINAMENTO 6
7. CENTRO DE TREINAMENTO S RAD
Encaminhamento de Chamadas
1.3.3 SOPHO-iS3090
O microprocessador localizado na PM, através do Co-Processador (PCP), recebe comandos & transfere
mensagens de/para a Camada de Controle Central (CCS), localizado no Módulo de Controle, utilizando o
protocolo IMP; na placa SNS o protocolo IMP é convertido de/para LAPD através do Co-processador PCP.
Através do Bus CM, a informação é passada para o Módulo de Controle formado pelas 4 placas CCS, que
trabalham em conjunto, através do Conceito 4/2.
Mensagens & Comandos são transferidos, utilizando o canal 16 (D), designado para o transporte de
mensagens IMP, pertencentes às duas primeiras linhas de 2Mbits/s (máximo 8), que conectam a PM em
questão, à SCU (Módulo SM); na SCU a informação contida no Canal 16 é comutada, através de enlace
semi-permanente, a um canal pertencente a uma linha de 16 canais de 64 Kbits/s (canais de controle), que
se conecta ao Co-Processador (PCP)
TSW
BUS I/O
Módulo de Controle
BUS I/O
CCS 0 1 2 3
30 30
LAPD/IMP
2 Mbits/s
LAP Bus
LAP Bus
Bus CM (duplicado & alta velocidade)
SNS
circuit
VOTE
0 1 2
3
4x2Mbits/s
TSW
conversão MC68xxx
Co-processador
PPU
Memória m
2 Mbits/s
TSW
PMC-MC
PRIMÁRIO
Co-processador
PPU
PMC-HR
Memória m
16
16
16
16
PCP
Co-processador
Outra SNS
SNS
canais de controle
4x2Mbits/s
1
3
4
5
6
7
8
9
10
11
15
PCP
0 0
31 31
0
2
LAP Bus
LAP Bus
Descritivo do SOPHO iS3000 pacote 810.
Para uso do CENTRO DE TREINAMENTO 7
8. CENTRO DE TREINAMENTO S RAD
Encaminhamento de Chamadas
1.4 ENVIO DA CORRENTE DE CHAMADA
A corrente de chamada é gerada na Placa PSU - MLD; ela é injetada nos fios a/b, do Ramal de Destino,
através de contatos do relê de corrente de chamada, que por sua vez é acionado sob comando do
Processador.
ALC
PMC-MC
Relé de
Corr. Chamada
a/b
Codec
CODO
PCC
BUS I/O
PPU
Registro de Controle
USI
PSU-MLD
USO
O tom de Controle de Chamada é obtido a partir do tom de 425 Hz, proveniente do Gerador de Tom
implementado no Status & Tone Circuit (STC), e comutado para o ramal chamador, através do estagio de
comutação periférica presente na PMC.
Descritivo do SOPHO iS3000 pacote 810.
Para uso do CENTRO DE TREINAMENTO 8
9. CENTRO DE TREINAMENTO S RAD
Encaminhamento de Chamadas

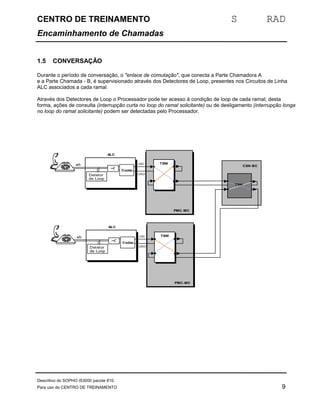

1.5 CONVERSAÇÃO
Durante o período de conversação, o "enlace de comutação", que conecta a Parte Chamadora A
e a Parte Chamada - B, é supervisionado através dos Detectores de Loop, presentes nos Circuitos de Linha
ALC associados a cada ramal.
Através dos Detectores de Loop o Processador pode ter acesso à condição de loop de cada ramal; desta
forma, ações de consulta (interrupção curta no loop do ramal solicitante) ou de desligamento (interrupção longa
no loop do ramal solicitante) podem ser detectadas pelo Processador.
CSN-BC
TSW
ALC
Detetor
de Loop
a/b
Codec
USI
USO
TSW
ALC
Detetor
de Loop
a/b
Codec
USI
USO
TSW
PMC-MC
PMC-MC
Descritivo do SOPHO iS3000 pacote 810.
Para uso do CENTRO DE TREINAMENTO 9

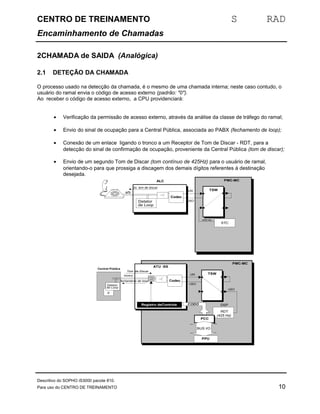

10. CENTRO DE TREINAMENTO S RAD
Encaminhamento de Chamadas
2CHAMADA de SAIDA (Analógica)
2.1 DETEÇÃO DA CHAMADA
O processo usado na detecção da chamada, é o mesmo de uma chamada interna; neste caso contudo, o
usuário do ramal envia o código de acesso externo (padrão: "0").
Ao receber o código de acesso externo, a CPU providenciará:
· Verificação da permissão de acesso externo, através da análise da classe de tráfego do ramal;
· Envio do sinal de ocupação para a Central Pública, associada ao PABX (fechamento de loop);
· Conexão de um enlace ligando o tronco a um Receptor de Tom de Discar - RDT, para a
detecção do sinal de confirmação de ocupação, proveniente da Central Pública (tom de discar);
· Envio de um segundo Tom de Discar (tom contínuo de 425Hz) para o usuário de ramal,
orientando-o para que prossiga a discagem dos demais dígitos referentes à destinação
desejada.
ALC
Detetor
de Loop
a/b
Codec
USI
USO
TSW
ATU -SS
Central Pública
Detetor
de Loop
tronco
Codec
USI
USO
TSW
PMC-MC
PMC-MC
RDT
(425 Hz)
m
Tom de Discar
fechamento de loop
(425 Hz)
STC
2o. tom de discar
USO
CODO
PCC
BUS I/O
Registro deControle
PPU
DSP
Descritivo do SOPHO iS3000 pacote 810.
Para uso do CENTRO DE TREINAMENTO 10

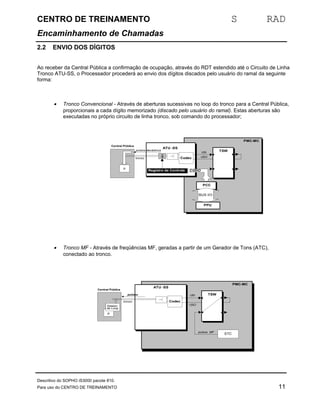

11. CENTRO DE TREINAMENTO S RAD
Encaminhamento de Chamadas
2.2 ENVIO DOS DÍGITOS
Ao receber da Central Pública a confirmação de ocupação, através do RDT estendido até o Circuito de Linha
Tronco ATU-SS, o Processador procederá ao envio dos dígitos discados pelo usuário do ramal da seguinte
forma:
· Tronco Convencional - Através de aberturas sucessivas no loop do tronco para a Central Pública,
proporcionais a cada dígito memorizado (discado pelo usuário do ramal). Estas aberturas são
executadas no próprio circuito de linha tronco, sob comando do processador;
ATU -SS
tronco Codec
USI
USO
TSW
PMC-MC
Central Pública
pulsos decádicos
m
Registro de Controle CODO
PCC
BUS I/O
PPU
· Tronco MF - Através de freqüências MF, geradas a partir de um Gerador de Tons (ATC),
conectado ao tronco.
ATU -SS
Central Pública
Detetor
de Loop
tronco Codec
USI
USO
TSW
PMC-MC
m
pulsos MF STC
pulsos
MF
Descritivo do SOPHO iS3000 pacote 810.
Para uso do CENTRO DE TREINAMENTO 11

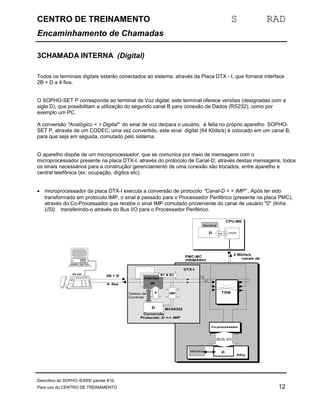

12. CENTRO DE TREINAMENTO S RAD
Encaminhamento de Chamadas
3CHAMADA INTERNA (Digital)
Todos os terminais digitais estarão conectados ao sistema, através da Placa DTX - I, que fornece interface
2B + D a 4 fios.
O SOPHO-SET P corresponde ao terminal de Voz digital; este terminal oferece versões (designadas com a
sigla D), que possibilitam a utilização do segundo canal B para conexão de Dados (RS232), como por
exemplo um PC.
A conversão "Analógico < > Digital" do sinal de voz de/para o usuário, é feita no próprio aparelho SOPHO-SET
P, através de um CODEC; uma vez convertido, este sinal digital (64 Kbits/s) é colocado em um canal B,
para que seja em seguida, comutado pelo sistema.
O aparelho dispõe de um microprocessador, que se comunica por meio de mensagens com o
microprocessador presente na placa DTX-I, através do protocolo de Canal-D; através destas mensagens, todos
os sinais necessários para a construção/ gerenciamento de uma conexão são trocados, entre aparelho e
central telefônica (ex: ocupação, dígitos etc).
· microprocessador da placa DTX-I executa a conversão de protocolo "Canal-D < > IMP" . Após ter sido
transformado em protocolo IMP, o sinal é passado para o Processador Periférico (presente na placa PMC),
através do Co-Processador que recebe o sinal IMP comutado proveniente do canal de usuário "0" (linha
USI) transferindo-o através do Bus I/O para o Processador Periférico.
CPU-ME
Co-processador
PPU
BUS I/O
Memória m
2 Mbits/s
canais de
controle
Memória
m
TSW
PMC-MC
PRIMÁRIO
Interfac
dee
linha
m
I/O
Interfac
dee
linha
B1 & B2
D
0
0
Conversão
Protocdoelo: D <-> IMP
2B + D
DTX-I
RS 232
4- fios
CI-IMP
Bus I/O
Interfac
m
B1 & B2
D
Conversão
Protocdoelo: D <-> IMP
DTX-I
Dados de
Controle
IMP
MC68302
Bus I/O PCP
Descritivo do SOPHO iS3000 pacote 810.
Para uso do CENTRO DE TREINAMENTO 12
13. CENTRO DE TREINAMENTO S RAD
Encaminhamento de Chamadas
4CHAMADAS EXTERNAS (via Tronco Digital)
4.1 ENCAMINHAMENTO: TRONCO DE ENTRADA DIGITAL NO SOPHO IS3030/3050
A conexão do sistema SOPHO iS3030/3050 com a Central Pública é implementada através de links de 2
Mbits/s. Um link de 2 Mbits/s, ou tronco digital é bidirecional sendo constituído por uma linha de
transmissão e outra de recepção; cada uma delas contém 30 canais de 64 Kbits/s.
Estes canais são distribuídos da seguinte forma:
*0 30 canais de usuário: “1...15” e “17...31”;
*1 1 canal para sincronismo & alarme: “0”;
*2 1 canal de sinalização (Canal Associado): “16”(Protocolo R2 Digital).
Através de uma estrutura de Multiquadro a informação de linha (do tipo R2 Digital), é transferida,
basicamente, através dos Bits A & B (dentro do canal 16, posicionado dentro do multiquadro de acordo
com o canal de voz associado). A informação de Registrador (ex: 5C) é transferida através do canal de
usuário associado. (ou também através de pulsos via bits A & B no canal 16)
A placa DTU-PU (programada para sinalização “Canal Associado”) tem, no sistema SOPHO iS3030, a
função de interface com este link de 2 Mbits/s.
SOPHO iS3030/3050
REDE DE
COMUTAÇÃO
Central Pública
Interface
LC
TRONCO DIGITAL (2 Mbits/s)
0
1 ............... 15
16
17 .............. 31
DTU-PU(CA) 1 ............... 15
17 .............. 31
0
16
Digital
Descritivo do SOPHO iS3000 pacote 810.
Para uso do CENTRO DE TREINAMENTO 13

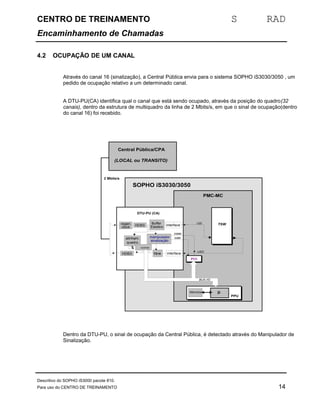

14. CENTRO DE TREINAMENTO S RAD
Encaminhamento de Chamadas
4.2 OCUPAÇÃO DE UM CANAL
Através do canal 16 (sinalização), a Central Pública envia para o sistema SOPHO iS3030/3050 , um
pedido de ocupação relativo a um determinado canal.
A DTU-PU(CA) identifica qual o canal que está sendo ocupado, através da posição do quadro(32
canais), dentro da estrutura de multiquadro da linha de 2 Mbits/s, em que o sinal de ocupação(dentro
do canal 16) foi recebido.
2 Mbits/s
Buffer TSW
Elastico
regen.
clock HDB3 interface
alinham.
quadro
manipulador
sinalização
CODO
HDB3 interface
PPU
Memória m
DTU-PU (CA)
controle
PCC
TS16
CODI
BUS I/O
Central Pública/CPA
(LOCAL ou TRANSITO)
USI
USO
SOPHO iS3030/3050
PMC-MC
Dentro da DTU-PU, o sinal de ocupação da Central Pública, é detectado através do Manipulador de
Sinalização.
Descritivo do SOPHO iS3000 pacote 810.
Para uso do CENTRO DE TREINAMENTO 14
15. CENTRO DE TREINAMENTO S RAD
Encaminhamento de Chamadas
O PCC, associado à UG onde a placa DTU-PU está instalada, através de seu sistema de
varredura cíclica (iniciado a cada 125 ms), obtém esta informação, gerando seguir, um pedido de
interrupção à PPU.
Após ter recebido o sinal de ocupação, a PPU procederá à transferência do mesmo, para a CPU-MT;
esta transferência será feita utilizando o protocolo IMP.
O circuito Co-processador da placa PMC-MC receberá da PPU, via Bus-I/O, a informação
referente ao sinal de ocupação; utilizando um enlace semi- permanente, previamente estendido
através da rede de comutação periférica, o Co-processador procederá à transferência desta
informação (segundo o protocolo IMP) para a CPU-MT.
CPU-ME
Co-processador
PPU
BUS I/O
Memória m
2 Mbits/s
canais de controle
Memória
m
TSW
PMC-MC
Descritivo do SOPHO iS3000 pacote 810.
Para uso do CENTRO DE TREINAMENTO 15
16. CENTRO DE TREINAMENTO S RAD
Encaminhamento de Chamadas
4.3 INFORMAÇÕES PARA O ESTABELECIMENTO DA CONEXÃO
A CPU-MT tomará as providências (através de comandos enviados para o processador periférico
da PMC envolvida na ligação), para que possa ser estabelecida a comunicação entre o sistema
SOPHO iS3030/3050 e Central Pública, ou seja:
· conexão de um circuito RST-IM, receptor de sinais MFC (para chamadas de entrada), ao canal
de entrada da linha de 2Mbits/s definido pela Central Pública, para a recepção dos dígitos
referente a parte chamada.
· envio de um sinal de confirmação de ocupação, para a Central Pública, através do canal 16
(sinalização) da linha de 2 Mbits/s.
Após ter recebido o sinal de confirmação de ocupação, a Central Pública procederá ao envio da
identidade da parte chamada e, opcionalmente a identidade da parte chamadora; após uma análise
destas informações, o sistema SOPHO iS3030/3050 , retornará a informação, quanto a condição da
parte chamada (livre, ocupada, etc.).
Para o intercâmbio destas informações, utilizando o protocolo MFC, será utilizado o próprio canal de
usuário, determinado pela Central Pública.
2 Mbits/s
TSW
PMC-HR
PMC-MC
PRIMÁRIO
Buffer
Elastico
regen.
clock HDB3 interface
alinham.
quadro
manipulador
sinalização
CODO
HDB3 interface
PPU
Memória m
DTU-PU (CA)
controle
PCC
TS16
CODI CODO
BUS I/O
Central Pública/CPA
(LOCAL ou TRANSITO)
RST- IM
USI
USO
USO
USI
CODI
Descritivo do SOPHO iS3000 pacote 810.
Para uso do CENTRO DE TREINAMENTO 16

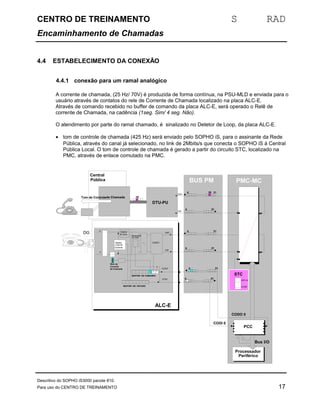

17. CENTRO DE TREINAMENTO S RAD
Encaminhamento de Chamadas
4.4 ESTABELECIMENTO DA CONEXÃO
4.4.1 conexão para um ramal analógico
A corrente de chamada, (25 Hz/ 70V) é produzida de forma contínua, na PSU-MLD e enviada para o
usuário através de contatos do rele de Corrente de Chamada localizado na placa ALC-E.
Através de comando recebido no buffer de comando da placa ALC-E, será operado o Relê de
corrente de Chamada, na cadência (1seg. Sim/ 4 seg. Não).
O atendimento por parte do ramal chamado, é sinalizado no Detetor de Loop, da placa ALC-E.
· tom de controle de chamada (425 Hz) será enviado pelo SOPHO iS, para o assinante da Rede
Pública, através do canal já selecionado, no link de 2Mbits/s que conecta o SOPHO iS à Central
Pública Local. O tom de controle de chamada é gerado a partir do circuito STC, localizado na
PMC, através de enlace comutado na PMC.
0 31
Detetor
Loop de
Corrente 0 31
0 31
0 31
425 Hz
Processador
Periférico
ALC-E
BUS PM PMC-MC
USO
USI
a
b
Relé de
Corrente
de Chamada
Alimentação
de Linha
Detetor
B.Terra
CODI
BUFFER DE ESTADO
CODEC
BUFFER DE COMANDO
CODO
1 1 1
TSW
CODI 0
CODO 0
Bus I/O
PCC
DG 0 31
STC
DTMF
USO
USI 0 31
Tom de Controlede Chamada
DTU-PU
Central
Pública
29
29
Descritivo do SOPHO iS3000 pacote 810.
Para uso do CENTRO DE TREINAMENTO 17
