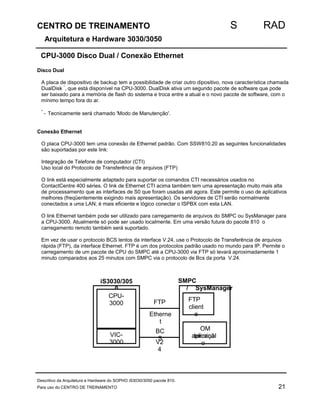

CPU-3000 Disco Dual / Conexão Ethernet ..............................................................................................................21
VIC 3000............................................................................................................................................................................22
VIC 3000 e V.24.........................................................................................................................................................22
AM 3000.............................................................................................................................................................................23
Módulo de Acelerador 3000.......................................................................................................................................23
CSN - BC...........................................................................................................................................................................24
REDE DE COMUTAÇÃO CENTRAL - BACK-UP DE BATERIA E GERAÇÃO DE CLOCK (CSN-BC)................24
Descritivo da Arquitetura e Hardware do SOPHO iS3030/3050 pacote 810.
Para uso do CENTRO DE TREINAMENTO 2
CENTRO DE TREINAMENTO S RAD
Arquitetura e Hardware 3030/3050

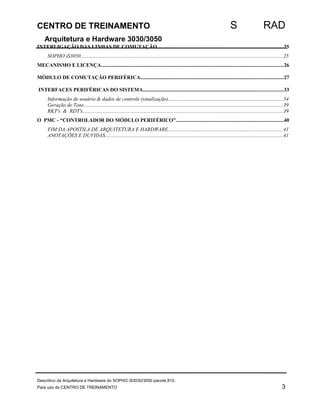

INTERLIGAÇÃO DAS LINHAS DE COMUTAÇÃO................................................................................................25
SOPHO iS3050...........................................................................................................................................................25

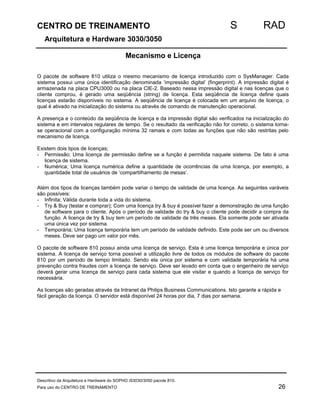

MECANISMO E LICENÇA...........................................................................................................................................26
MÓDULO DE COMUTAÇÃO PERIFÉRICA.............................................................................................................27
INTERFACES PERIFÉRICAS DO SISTEMA...........................................................................................................33
Informação de usuário & dados de controle (sinalização)........................................................................................34
Geração de Tons........................................................................................................................................................39
RKT's & RDT's.........................................................................................................................................................39

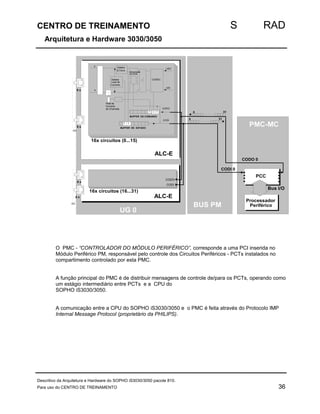

O PMC - “CONTROLADOR DO MÓDULO PERIFÉRICO”..................................................................................40
FIM DA APOSTILA DE ARQUITETURA E HARDWARE........................................................................................41
ANOTAÇÕES E DUVIDAS........................................................................................................................................41
Descritivo da Arquitetura e Hardware do SOPHO iS3030/3050 pacote 810.
Para uso do CENTRO DE TREINAMENTO 3
CENTRO DE TREINAMENTO S RAD
Arquitetura e Hardware 3030/3050

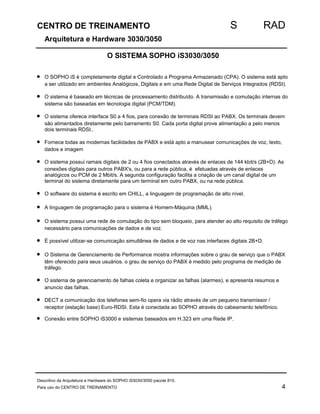

O SISTEMA SOPHO iS3030/3050
· O SOPHO iS è completamente digital e Controlado a Programa Armazenado (CPA). O sistema está apto
a ser utilizado em ambientes Analógicos, Digitais e em uma Rede Digital de Serviços Integrados (RDSI).
· O sistema é baseado em técnicas de processamento distribuído. A transmissão e comutação internas do
sistema são baseadas em tecnologia digital (PCM/TDM).
· O sistema oferece interface S0 a 4 fios, para conexão de terminais RDSI ao PABX. Os terminais devem
são alimentados diretamente pelo barramento S0. Cada porta digital prove alimentação a pelo menos
dois terminais RDSI..
· Fornece todas as modernas facilidades de PABX e está apto a manusear comunicações de voz, texto,
dados e imagem
· O sistema possui ramais digitais de 2 ou 4 fios conectados através de enlaces de 144 kbit/s (2B+D). As
conexões digitais para outros PABX's, ou para a rede pública, é efetuadas através de enlaces
analógicos ou PCM de 2 Mbit/s. A segunda configuração facilita a criação de um canal digital de um
terminal do sistema diretamente para um terminal em outro PABX, ou na rede pública.
· O software do sistema é escrito em CHILL, a linguagem de programação de alto nível.
· A linguagem de programação para o sistema é Homem-Máquina (MML).
· O sistema possui uma rede de comutação do tipo sem bloqueio, para atender ao alto requisito de tráfego
necessário para comunicações de dados e de voz.
· É possível utilizar-se comunicação simultânea de dados e de voz nas interfaces digitais 2B+D.
· O Sistema de Gerenciamento de Performance mostra informações sobre o grau de serviço que o PABX
têm oferecido para seus usuários. o grau de serviço do PABX é medido pelo programa de medição de
tráfego.
· O sistema de gerenciamento de falhas coleta e organizar as falhas (alarmes), e apresenta resumos e
anuncio das falhas.
· DECT a comunicação dos telefones sem-fio opera via rádio através de um pequeno transmissor /
receptor (estação base) Euro-RDSI. Esta é conectada ao SOPHO através do cabeamento telefônico.
· Conexão entre SOPHO iS3000 e sistemas baseados em H.323 em uma Rede IP.
Descritivo da Arquitetura e Hardware do SOPHO iS3030/3050 pacote 810.
Para uso do CENTRO DE TREINAMENTO 4
CENTRO DE TREINAMENTO S RAD
Arquitetura e Hardware 3030/3050

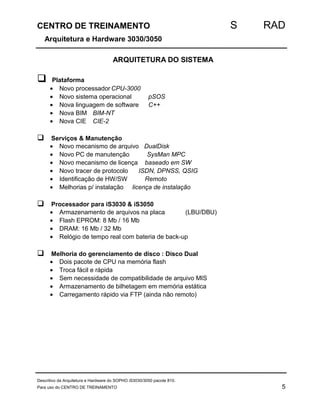

ARQUITETURA DO SISTEMA
 Plataforma
· Novo processadorCPU-3000
· Novo sistema operacional pSOS
· Nova linguagem de software C++
· Nova BIM BIM-NT
· Nova CIE CIE-2
 Serviços & Manutenção
· Novo mecanismo de arquivo DualDisk
· Novo PC de manutenção SysMan MPC
· Novo mecanismo de licença baseado em SW
· Novo tracer de protocolo ISDN, DPNSS, QSIG
· Identificação de HW/SW Remoto
· Melhorias p/ instalação licença de instalação
 Processador para iS3030 & iS3050
· Armazenamento de arquivos na placa (LBU/DBU)
· Flash EPROM: 8 Mb / 16 Mb
· DRAM: 16 Mb / 32 Mb
· Relógio de tempo real com bateria de back-up
 Melhoria do gerenciamento de disco : Disco Dual
· Dois pacote de CPU na memória flash
· Troca fácil e rápida
· Sem necessidade de compatibilidade de arquivo MIS
· Armazenamento de bilhetagem em memória estática
· Carregamento rápido via FTP (ainda não remoto)
Descritivo da Arquitetura e Hardware do SOPHO iS3030/3050 pacote 810.
Para uso do CENTRO DE TREINAMENTO 5
CENTRO DE TREINAMENTO S RAD
Arquitetura e Hardware 3030/3050
Descrição básica dos sistemas iS3030/3050
A plataforma uniforme de hardware, oferecida através dos diferentes modelos, é baseada em uma
arquitetura distribuída, dividindo a plataforma nos seguintes módulos funcionais :
- o Módulo de Controle Central (CM);
- o Módulo de Rede de Comutação (SM): este módulo não é requerido em todos os modelos;
- o Módulo Periférico (PM).
Maiores detalhes sobre estes módulos e as placas de circuito periférico (PCBs) utilizadas, são fornecidos
nas seções que seguem deste capítulo.
SOPHO
iS3050
Telefone Analógico
PHILIPS
2 36
8 9
1
5
4
7
T 0 #
RF
P
C R DECT
1 2 3
4 5 6
7 08 9 * #
Telefone
Digital (2 e 4 fios)
Terminal IP(SIP)
Terminal
de OM
para
conexão
com is
3070
PHI
LIP
S
Terminal de OM
Rede IP ou
serial
Rede pública ou outro PABX Analógico
Impr
esso
ra Bilhetagem
Digital
Alarmes: Remoto ou Local

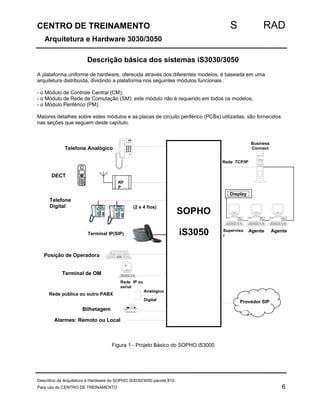

Figura 1 - Projeto Básico do SOPHO iS3000
Posição de Operadora
Rede TCP/IP
Business
Connect
digital
Display
PHIL
IPS
digi
tal
PHIL
IPS
digi
tal
PHIL
IPS
digi
tal
Superviso
r
Agente Agente
Provedor SIP
Descritivo da Arquitetura e Hardware do SOPHO iS3030/3050 pacote 810.
Para uso do CENTRO DE TREINAMENTO 6
CENTRO DE TREINAMENTO S RAD
Arquitetura e Hardware 3030/3050

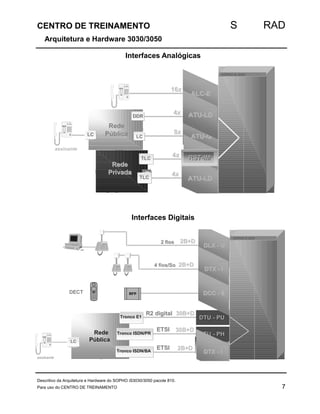

Interfaces Analógicas
1166xx AALLCC--EE
AATTUU--LLDD
AATTUU--GG
44xx DDDDRR
88xx
44xx AATTUU--EE//MM
PS
1 2 3
4 5 6
7 8 9
 0 #
Stor e Pause
Recal l
RReeddee
PHILIPS
l
Memo recal l
LLCC PPúúbblliiccaa
RReeddee
PPrriivvaaddaa
LLCC
TTLLCC
RRSSTT--IIMM
44xx AATTUU--LLDD TTLLCC
Interfaces Digitais
PHILIPS
PS
1 2 3
4 5 6
7 8 9
 0 #
l
Memo recal
Stor e Pause
Recal
assinante
SOPHO iS 3050
PS
PHILIPS
1 2 3
4 5 6
7 8 9
 0 #
l
Memo recal
Store Pause
Recal
aassssiinnaannttee
22 ffiiooss PHIPS
C R DDEECCTT
RFP DDCCCC -- 88 1 2 3
4 5 6
7 8 9
* 0 #
RReeddee
LLCC PPúúbblliiccaa
DDLLXX -- UU 2B+D
PHIPS PHIPS DDTTXX -- II 44 ffiiooss//SSoo 22BB++DD
TTrroonnccoo EE11 3300BB++DD
DDTTUU -- PPUU RR22 ddiiggiittaall
DDTTUU -- PPHH
RRSSTT--IIMM
RRSSTT--OOMM
SOPHO iS 3050
EETTSSII TTrroonnccoo IISSDDNN//PPRR 3300BB++DD
EETTSSII TTrroonnccoo IISSDDNN//BBAA 22BB++DD DDTTXX -- II
Descritivo da Arquitetura e Hardware do SOPHO iS3030/3050 pacote 810.
Para uso do CENTRO DE TREINAMENTO 7
CENTRO DE TREINAMENTO S RAD
Arquitetura e Hardware 3030/3050

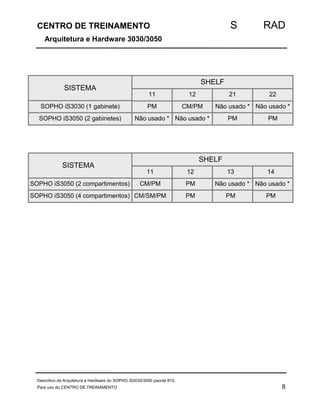

SISTEMA
21 22
SOPHO iS3030 (1 gabinete) Não usado *
SOPHO iS3050 (2 gabinetes)
SISTEMA
SHELF
11 12
PM CM/PM Não usado *
Não usado * Não usado *
SHELF
PM PM
11 12 13 14
SOPHO iS3050 (2 compartimentos) CM/PM PM Não usado *
Não usado *
SOPHO iS3050 (4 compartimentos)
CM/SM/PM PM PM PM
Descritivo da Arquitetura e Hardware do SOPHO iS3030/3050 pacote 810.
Para uso do CENTRO DE TREINAMENTO 8
CENTRO DE TREINAMENTO S RAD
Arquitetura e Hardware 3030/3050
Descrição do Gabinete iS3030

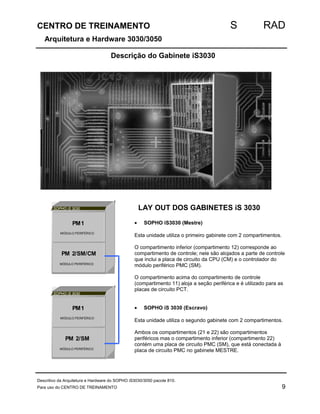

LAY OUT DOS GABINETES iS 3030
· SOPHO iS3030 (Mestre)
Esta unidade utiliza o primeiro gabinete com 2 compartimentos.
O compartimento inferior (compartimento 12) corresponde ao
compartimento de controle; nele são alojados a parte de controle
que inclui a placa de circuito da CPU (CM) e o controlador do
módulo periférico PMC (SM).
O compartimento acima do compartimento de controle
(compartimento 11) aloja a seção periférica e é utilizado para as
placas de circuito PCT.
· SOPHO iS 3030 (Escravo)
Esta unidade utiliza o segundo gabinete com 2 compartimentos.
Ambos os compartimentos (21 e 22) são compartimentos
periféricos mas o compartimento inferior (compartimento 22)
contém uma placa de circuito PMC (SM), que está conectada à
placa de circuito PMC no gabinete MESTRE.
SOPHO iS 3030
PM1
MÓDULO PERIFÉRICO
PM 2
/SM
MÓDULO PERIFÉRICO
/CM
GABINETE MESTRE
11
12
SOPHO iS 3030
PM1
MÓDULO PERIFÉRICO
PM 2
/SM
MÓDULO PERIFÉRICO
GABINETE ESCRAVO
21
22
Descritivo da Arquitetura e Hardware do SOPHO iS3030/3050 pacote 810.
Para uso do CENTRO DE TREINAMENTO 9
CENTRO DE TREINAMENTO S RAD
Arquitetura e Hardware 3030/3050

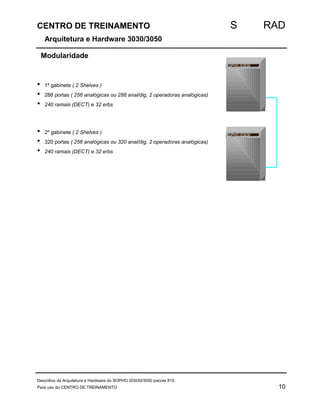

Modularidade
• 1º gabinete ( 2 Shelves )
• 288 portas ( 256 analógicas ou 288 anal/dig, 2 operadoras analógicas)
• 240 ramais (DECT) e 32 erbs
• 2º gabinete ( 2 Shelves )
• 320 portas ( 256 analógicas ou 320 anal/dig, 2 operadoras analógicas)
• 240 ramais (DECT) e 32 erbs
SOPHO iS3030
SOPHO iS3030
Descritivo da Arquitetura e Hardware do SOPHO iS3030/3050 pacote 810.
Para uso do CENTRO DE TREINAMENTO 10
CENTRO DE TREINAMENTO S RAD
Arquitetura e Hardware 3030/3050

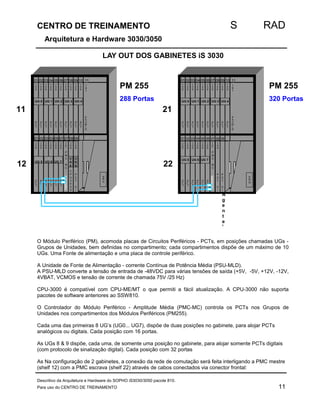

LAY OUT DOS GABINETES iS 3030
01 02 03 04 05 06 07 08 09 10 11 PM 255 PM 255
320 Portas
22
100
P
C
T
100
100
P
C
T
100
100
P
C
T
100
100
100
100
100
100
100
100
100
191
01 02 03 04 05 06 07 08 09 10 11
100
100
100
100
100
100
100
100
100
100
191
C
01 02 03 04 05 06 07 08 09
100
100
100
100
100
100
O Módulo Periférico (PM), acomoda placas de Circuitos Periféricos - PCTs, em posições chamadas UGs -
Grupos de Unidades, bem definidas no compartimento; cada compartimentos dispõe de um máximo de 10
UGs. Uma Fonte de alimentação e uma placa de controle periférico.
A Unidade de Fonte de Alimentação - corrente Contínua de Potência Média (PSU-MLD).
A PSU-MLD converte a tensão de entrada de -48VDC para várias tensões de saída (+5V, -5V, +12V, -12V,
4VBAT, VCMOS e tensão de corrente de chamada 75V /25 Hz)
CPU-3000 é compatível com CPU-ME/MT o que permiti a fácil atualização. A CPU-3000 não suporta
pacotes de software anteriores ao SSW810.
O Controlador do Módulo Periférico - Amplitude Média (PMC-MC) controla os PCTs nos Grupos de
Unidades nos compartimentos dos Módulos Periféricos (PM255).
Cada uma das primeiras 8 UG’s (UG0... UG7), dispõe de duas posições no gabinete, para alojar PCTs
analógicos ou digitais. Cada posição com 16 portas.
As UGs 8  9 dispõe, cada uma, de somente uma posição no gabinete, para alojar somente PCTs digitais
(com protocolo de sinalização digital). Cada posição com 32 portas
As Na configuração de 2 gabinetes, a conexão da rede de comutação será feita interligando a PMC mestre
(shelf 12) com a PMC escrava (shelf 22) através de cabos conectados via conector frontal:
Descritivo da Arquitetura e Hardware do SOPHO iS3030/3050 pacote 810.
Para uso do CENTRO DE TREINAMENTO 11
100
P
C
T
100
P
C
T
P
C
T
P
C
T
P
C
T
P
C
T
P
C
T
UG 5 UG 6
P
C
T
P
C
T
P
C
T
P
C
T
P
C
T
P
C
T
PS
UMLD
UG 0 UG 1 UG 2 UG 3 UG 4
01 02 03 03 05 07 07 08 09
6BU
11
12 UG 7
P
C
T
P
C
T
P
C
T
P
C
T
P
C
T
P
C
T
P
C
T
P
C
T
P
C
T
P
C
T
PSUMLD
UG 0 UG 1 UG 2 UG 3 UG 4
21
2 88 Portas
100
PMC
MC
100
PU3000
100
PCT
CI
P
C
T
P
C
T
P
C
T
P
C
T
P
C
T
P
C
T
UG 5 UG 6
EBU
UG 7 UG8
100
UG9
100
PMC
MC
100
PCT
CI
PCT
CI Age
nteC
UG9
UG8
CENTRO DE TREINAMENTO S RAD
Arquitetura e Hardware 3030/3050
As UGs 8  9 dispõe, cada uma, de somente uma posição no gabinete, para alojar somente PCTs
digitais (com protocolo de sinalização digital). Cada posição com 32 portas
Descritivo da Arquitetura e Hardware do SOPHO iS3030/3050 pacote 810.
Para uso do CENTRO DE TREINAMENTO 12
CENTRO DE TREINAMENTO S RAD
Arquitetura e Hardware 3030/3050

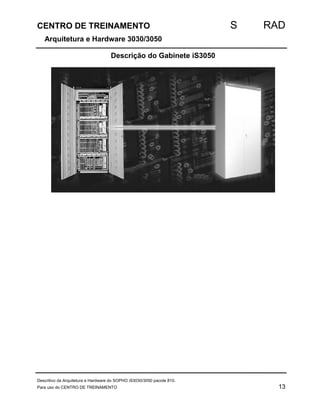

Descrição do Gabinete iS3050
Descritivo da Arquitetura e Hardware do SOPHO iS3030/3050 pacote 810.
Para uso do CENTRO DE TREINAMENTO 13
CENTRO DE TREINAMENTO S RAD
Arquitetura e Hardware 3030/3050

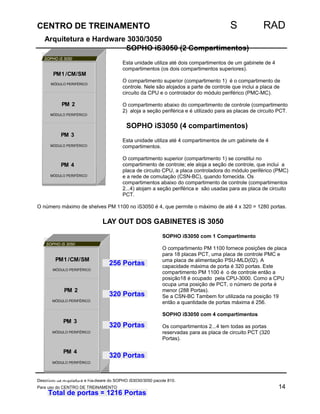

SOPHO iS3050 (2 Compartimentos)
Esta unidade utiliza até dois compartimentos de um gabinete de 4
compartimentos (os dois compartimentos superiores).
O compartimento superior (compartimento 1) é o compartimento de
controle. Nele são alojados a parte de controle que inclui a placa de
circuito da CPU e o controlador do módulo periférico (PMC-MC).
O compartimento abaixo do compartimento de controle (compartimento
2) aloja a seção periférica e é utilizado para as placas de circuito PCT.
SOPHO iS3050 (4 compartimentos)
Esta unidade utiliza até 4 compartimentos de um gabinete de 4
compartimentos.
O compartimento superior (compartimento 1) se constitui no
compartimento de controle; ele aloja a seção de controle, que inclui a
placa de circuito CPU, a placa controladora do módulo periférico (PMC)
e a rede de comutação (CSN-BC), quando fornecida. Os
compartimentos abaixo do compartimento de controle (compartimentos
2...4) alojam a seção periférica e são usadas para as placa de circuito
PCT.
SOPHO iS 3050
PM1
/CM/SM
MÓDULO PERIFÉRICO
PM 2
MÓDULO PERIFÉRICO
PM 3
MÓDULO PERIFÉRICO
O número máximo de shelves PM 1100 no iS3050 é 4, que permite o máximo de até 4 x 320 = 1280 portas.
LAY OUT DOS GABINETES iS 3050
SOPHO iS3050 com 1 Compartimento
O compartimento PM 1100 fornece posições de placa
para 18 placas PCT, uma placa de controle PMC e
uma placa de alimentação PSU-MLD(02). A
capacidade máxima de porta é 320 portas. Este
compartimento PM 1100 é o de controle então a
posição18 é ocupado pela CPU-3000. Como a CPU
ocupa uma posição de PCT, o número de porta é
menor (288 Portas).
Se a CSN-BC Tambem for utilizada na posição 19
então a quantidade de portas máxima é 256.
SOPHO iS3050 com 4 compartimentos
Os compartimentos 2...4 tem todas as portas
reservadas para as placa de circuito PCT (320
Portas).
SOPHO iS 3050
11
12
PM1
MÓDULO PERIFÉRICO
/CM/SM 288 Portas
PM 2
MÓDULO PERIFÉRICO
PM 3
MÓDULO PERIFÉRICO
256 Descritivo da Arquitetura e Hardware do SOPHO iS3030/3050 pacote 810.
Para uso do CENTRO DE TREINAMENTO 14
11
12
14
GABINETE iS3050
13
PM 4
MÓDULO PERIFÉRICO
Total de portas = 1216 Portas
14
GABINETE iS3050
13
PM 4
MÓDULO PERIFÉRICO
320 Portas
320 Portas
320 Portas
1 226810896688
CENTRO DE TREINAMENTO S RAD
Arquitetura e Hardware 3030/3050
Descrição do Gabinete 19 polegadas
Descritivo da Arquitetura e Hardware do SOPHO iS3030/3050 pacote 810.
Para uso do CENTRO DE TREINAMENTO 15
CENTRO DE TREINAMENTO S RAD
Arquitetura e Hardware 3030/3050
Rack de 19 polegadas Capacidade do Sistema
Módulo CSM (Controle  Comutação) Módulo Periférico
Descritivo da Arquitetura e Hardware do SOPHO iS3030/3050 pacote 810.
Para uso do CENTRO DE TREINAMENTO 16
CENTRO DE TREINAMENTO S RAD
Arquitetura e Hardware 3030/3050
Descritivo da Arquitetura e Hardware do SOPHO iS3030/3050 pacote 810.
Para uso do CENTRO DE TREINAMENTO 17
CENTRO DE TREINAMENTO S RAD
Arquitetura e Hardware 3030/3050

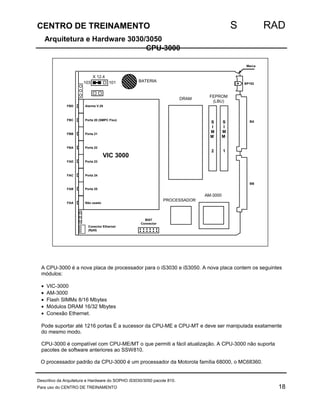

CPU-3000
X 12.4
103 101
Alarme V.28
Porta 20 (SMPC Fixo)
VIC 3000
DRAM FEPROM
(LBU)
SIM
M
1
SIM
M
2
BATERIA
PROCESSADOR
AM-3000
Porta 21
Porta 22
Porta 23
Porta 24
Porta 25
FBD
FBC
FBB
FBA
FAD
FAC
FAB
FAA Não usado
Conector Ethernet
(Rj45)
BIST
Connector
Marca
BP102
BA
BB
A CPU-3000 é a nova placa de processador para o iS3030 e iS3050. A nova placa contem os seguintes
módulos:
· VIC-3000
· AM-3000
· Flash SIMMs 8/16 Mbytes
· Módulos DRAM 16/32 Mbytes
· Conexão Ethernet.
Pode suportar até 1216 portas É a sucessor da CPU-ME e CPU-MT e deve ser manipulada exatamente
do mesmo modo.
CPU-3000 é compatível com CPU-ME/MT o que permiti a fácil atualização. A CPU-3000 não suporta
pacotes de software anteriores ao SSW810.
O processador padrão da CPU-3000 é um processador da Motorola família 68000, o MC68360.
Descritivo da Arquitetura e Hardware do SOPHO iS3030/3050 pacote 810.
Para uso do CENTRO DE TREINAMENTO 18
CENTRO DE TREINAMENTO S RAD
Arquitetura e Hardware 3030/3050
CPU-3000

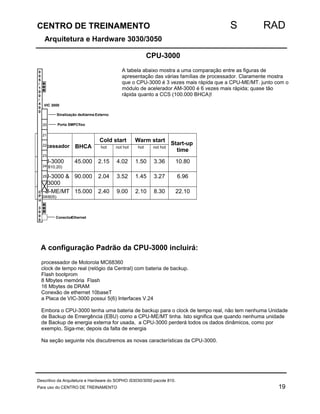

A tabela abaixo mostra a uma comparação entre as figuras de
apresentação das várias famílias de processador. Claramente mostra
que o CPU-3000 é 3 vezes mais rápida que a CPU-ME/MT. junto com o
módulo de acelerador AM-3000 é 6 vezes mais rápida; quase tão
rápida quanto a CCS (100.000 BHCA)!
VIC 3000
20
21
Sinalização de Alarme Externo
Porta SMPC fixo
005/
100/
400
Processador BHCA
Cold start Warm start Start-up
hot not hot hot not hot time
22
23
CPU-3000
(SSW810.20)
45.000 2.15 4.02 1.50 3.36 10.80
24
CPU-3000
AM-3000
90.000 2.04 3.52 1.45 3.27 6.96
25
CPU-ME/MT
(SSW805)
15.000 2.40 9.00 2.10 8.30 22.10
Conector Ethernet
CP
U
A configuração Padrão da CPU-3000 incluirá:
processador de Motorola MC68360
clock de tempo real (relógio da Central) com bateria de backup.
Flash bootprom
8 Mbytes memória Flash
16 Mbytes de DRAM
Conexão de ethernet 10baseT
a Placa de VIC-3000 possui 5(6) Interfaces V.24
Embora o CPU-3000 tenha uma bateria de backup para o clock de tempo real, não tem nenhuma Unidade
de Backup de Emergência (EBU) como a CPU-ME/MT tinha. Isto significa que quando nenhuma unidade
de Backup de energia externa for usada, a CPU-3000 perderá todos os dados dinâmicos, como por
exemplo, Siga-me; depois da falta de energia
Na seção seguinte nós discutiremos as novas características da CPU-3000.
3000
Descritivo da Arquitetura e Hardware do SOPHO iS3030/3050 pacote 810.
Para uso do CENTRO DE TREINAMENTO 19
CENTRO DE TREINAMENTO S RAD
Arquitetura e Hardware 3030/3050

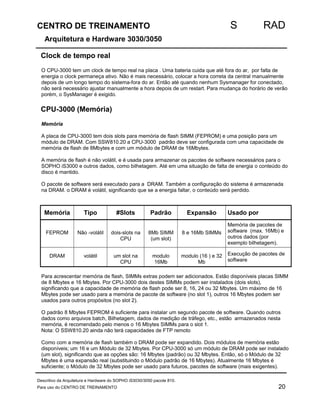

Clock de tempo real
O CPU-3000 tem um clock de tempo real na placa . Uma bateria cuida que até fora do ar, por falta de
energia o clock permaneça ativo. Não é mais necessário, colocar a hora correta da central manualmente
depois de um longo tempo do sistema-fora do ar. Então até quando nenhum Sysmanager for conectado,
não será necessário ajustar manualmente a hora depois de um restart. Para mudança do horário de verão
porém, o SysManager é exigido.
CPU-3000 (Memória)
Memória
A placa de CPU-3000 tem dois slots para memória de flash SIMM (FEPROM) e uma posição para um
módulo de DRAM. Com SSW810.20 a CPU-3000 padrão deve ser configurada com uma capacidade de
memória de flash de 8Mbytes e com um módulo de DRAM de 16Mbytes.
A memória de flash é não volátil, e é usada para armazenar os pacotes de software necessários para o
SOPHO iS3000 e outros dados, como bilhetagem. Até em uma situação de falta de energia o conteúdo do
disco é mantido.
O pacote de software será executado para a DRAM. Também a configuração do sistema é armazenada
na DRAM. o DRAM é volátil, significando que se a energia faltar, o conteúdo será perdido.
Memória Tipo #Slots Padrão Expansão Usado por
FEPROM Não -volátil dois-slots na
CPU
8Mb SIMM
(um slot)
8 e 16Mb SIMMs
Memória de pacotes de
software (max. 16Mb) e
outros dados (por
exemplo bilhetagem).
DRAM volátil um slot na
CPU
modulo
16Mb
modulo (16 ) e 32
Mb
Execução de pacotes de
software
Para acrescentar memória de flash, SIMMs extras podem ser adicionados. Estão disponíveis placas SIMM
de 8 Mbytes e 16 Mbytes. Por CPU-3000 dois destes SIMMs podem ser instalados (dois slots),
significando que a capacidade de memória de flash pode ser 8, 16, 24 ou 32 Mbytes. Um máximo de 16
Mbytes pode ser usado para a memória de pacote de software (no slot 1), outros 16 Mbytes podem ser
usados para outros propósitos (no slot 2).
O padrão 8 Mbytes FEPROM é suficiente para instalar um segundo pacote de software. Quando outros
dados como arquivos batch, Bilhetagem, dados de medição de tráfego, etc., estão armazenados nesta
memória, é recomendado pelo menos o 16 Mbytes SIMMs para o slot 1.
Nota: O SSW810.20 ainda não terá capacidades de FTP remoto
Como com a memória de flash também o DRAM pode ser expandido. Dois módulos de memória estão
disponíveis; um 16 e um Módulo de 32 Mbytes. Por CPU-3000 só um módulo de DRAM pode ser instalado
(um slot), significando que as opções são: 16 Mbytes (padrão) ou 32 Mbytes. Então, só o Módulo de 32
Mbytes é uma expansão real (substituindo o Módulo padrão de 16 Mbytes). Atualmente 16 Mbytes é
suficiente; o Módulo de 32 Mbytes pode ser usado para futuros, pacotes de software (mais exigentes).
Descritivo da Arquitetura e Hardware do SOPHO iS3030/3050 pacote 810.
Para uso do CENTRO DE TREINAMENTO 20
CENTRO DE TREINAMENTO S RAD
Arquitetura e Hardware 3030/3050
CPU-3000 Disco Dual / Conexão Ethernet
Disco Dual
A placa de dispositivo de backup tem a possibilidade de criar outro dipositivo, nova característica chamada
DualDisk *, que está disponível na CPU-3000. DualDisk ativa um segundo pacote de software que pode
ser baixado para a memória de flash do sistema e troca entre a atual e o novo pacote de software, com o
mínimo tempo fora do ar.
* - Tecnicamente será chamado 'Modo de Manutenção'.
Conexão Ethernet
O placa CPU-3000 tem uma conexão de Ethernet padrão. Com SSW810.20 as seguintes funcionalidades
são suportadas por este link:
Integração de Telefone de computador (CTI)
Uso local do Protocolo de Transferência de arquivos (FTP)
O link está especialmente adaptado para suportar os comandos CTI necessários usados no
ContactCentre 400 séries. O link de Ethernet CTI acima também tem uma apresentação muito mais alta
de processamento que as interfaces de S0 que foram usadas até agora. Este permite o uso de aplicativos
melhores (freqüentemente exigindo mais apresentação). Os servidores de CTI serão normalmente
conectados a uma LAN; é mais eficiente e lógico conectar o ISPBX com esta LAN.
O link Ethernet também pode ser utilizado para carregamento de arquivos do SMPC ou SysManager para
a CPU-3000. Atualmente só pode ser usado localmente. Em uma versão futura do pacote 810 o
carregamento remoto também será suportado.
Em vez de usar o protocolo BCS lentos da interface V.24, use o Protocolo de Transferência de arquivos
rápida (FTP), da interface Ethernet. FTP é um dos protocolos padrão usado no mundo para IP. Permite o
carregamento de um pacote de CPU do SMPC até a CPU-3000 via FTP só levará aproximadamente 1
minuto comparados aos 25 minutos com SMPC via o protocolo de Bcs da porta V.24.
SMPC
/
SysManager
FTP
client
e
OM
atpelrimcaiçnãal
o
FTP
Etherne
t
BC
S
V2
4
iS3030/305
0
CPU-
3000
VIC-
3000
Descritivo da Arquitetura e Hardware do SOPHO iS3030/3050 pacote 810.
Para uso do CENTRO DE TREINAMENTO 21
CENTRO DE TREINAMENTO S RAD
Arquitetura e Hardware 3030/3050
VIC 3000
VIC 3000 e V.24
Como com a CPU-ME/MT, uma Placa de interface de V.24 estará disponível. O VIC-3000 tem 6 interfaces
V.24 e 1 interface V.28. O VIC-3000 é uma placa escrava da CPU-3000. Se a conexão de Ethernet na
CPU-3000 é usada um das portas de V.24 será desativada. Neste caso só 5 interfaces V.24 estarão
disponíveis.
O comportamento da VIC 3000 é comparável com o VIC-MT. A VIC 3000 é obrigatória na
CPU-3000. Futuramente o gerenciamento e manutenção poderá ser completamente feito da conexão de
Ethernet. Uma vez disponível a placa VIC-3000 se tornará uma opção.
Porta 20 (SMPC Fixo)
VIC 3000
Alarme V.28
Porta 21
Porta 22
Porta 23
Porta 24
Porta 25
FBD
FBC
FBB
FBA
FAD
FAC
FAB
FAA Não usado
Descritivo da Arquitetura e Hardware do SOPHO iS3030/3050 pacote 810.
Para uso do CENTRO DE TREINAMENTO 22
CENTRO DE TREINAMENTO S RAD
Arquitetura e Hardware 3030/3050

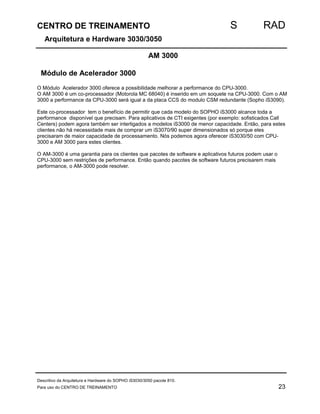

AM 3000
Módulo de Acelerador 3000
O Módulo Acelerador 3000 oferece a possibilidade melhorar a performance do CPU-3000.
O AM 3000 é um co-processador (Motorola MC 68040) é inserido em um soquete na CPU-3000. Com o AM
3000 a performance da CPU-3000 será igual a da placa CCS do modulo CSM redundante (Sopho iS3090).
Este co-processador tem o benefício de permitir que cada modelo do SOPHO iS3000 alcance toda a
performance disponível que precisam. Para aplicativos de CTI exigentes (por exemplo: sofisticados Call
Centers) podem agora também ser interligados a modelos iS3000 de menor capacidade. Então, para estes
clientes não há necessidade mais de comprar um iS3070/90 super dimensionados só porque eles
precisaram de maior capacidade de processamento. Nós podemos agora oferecer iS3030/50 com CPU-
3000 e AM 3000 para estes clientes.
O AM-3000 é uma garantia para os clientes que pacotes de software e aplicativos futuros podem usar o
CPU-3000 sem restrições de performance. Então quando pacotes de software futuros precisarem mais
performance, o AM-3000 pode resolver.
Descritivo da Arquitetura e Hardware do SOPHO iS3030/3050 pacote 810.
Para uso do CENTRO DE TREINAMENTO 23
CENTRO DE TREINAMENTO S RAD
Arquitetura e Hardware 3030/3050

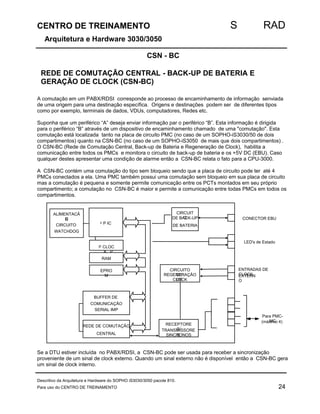

CSN - BC
REDE DE COMUTAÇÃO CENTRAL - BACK-UP DE BATERIA E
GERAÇÃO DE CLOCK (CSN-BC)
A comutação em um PABX/RDSI corresponde ao processo de encaminhamento de informação senviada
de uma origem para uma destinação específica. Origens e destinações podem ser de diferentes tipos
como por exemplo, terminais de dados, VDUs, computadores, Redes etc.
Suponha que um periférico “A” deseja enviar informação par o periférico “B”. Esta informação é dirigida
para o periférico “B” através de um dispositivo de encaminhamento chamado de uma comutação. Esta
comutação está localizada tanto na placa de circuito PMC (no caso de um SOPHO-iS3030/50 de dois
compartimentos) quanto na CSN-BC (no caso de um SOPHO-iS3050 de mais que dois compartimentos) .
O CSN-BC (Rede de Comutação Central, Back-up de Bateria e Regeneração de Clock), habilita a
comunicação entre todos os PMCs e monitora o circuito de back-up de bateria e os +5V DC (EBU). Caso
qualquer destes apresentar uma condição de alarme então a CSN-BC relata o fato para a CPU-3000.
A CSN-BC contém uma comutação do tipo sem bloqueio sendo que a placa de circuito pode ter até 4
PMCs conectados a ela. Uma PMC também possui uma comutação sem bloqueio em sua placa de circuito
mas a comutação é pequena e somente permite comunicação entre os PCTs montados em seu próprio
compartimento; a comutação no CSN-BC é maior e permite a comunicação entre todas PMCs em todos os
compartimentos.
CONECTOR EBU
ALIMENTACÃ
OE
CIRCUITO
WATCHDOG
P IC
CLOC
K P
m
RAM
m
EPRO
M
CIRCUIT
DE BAOCK-UP
DE BATERIA
BUFFER DE
COMUNICAÇÃO
SERIAL IMP
REDE DE COMUTAÇÃO
CENTRAL
CIRCUITO
REGENDEER AÇÃO
CLDOEC K
LED's de Estado
RECEPTORE
TRANSMSI/SSORE
SINCRSONOS
ENTRADAS DE
CEXLOTECRKN
O
Para PMC-(
máxMimCo 4)
Se a DTU estiver incluída no PABX/RDSI, a CSN-BC pode ser usada para receber a sincronização
proveniente de um sinal de clock externo. Quando um sinal externo não é disponível então a CSN-BC gera
um sinal de clock interno.
Descritivo da Arquitetura e Hardware do SOPHO iS3030/3050 pacote 810.
Para uso do CENTRO DE TREINAMENTO 24
CENTRO DE TREINAMENTO S RAD
Arquitetura e Hardware 3030/3050

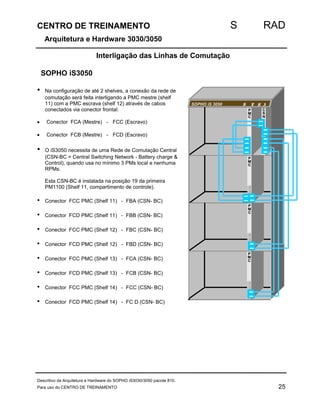

Interligação das Linhas de Comutação
SOPHO iS3050
• Na configuração de até 2 shelves, a conexão da rede de
comutação será feita interligando a PMC mestre (shelf
11) com a PMC escrava (shelf 12) através de cabos
conectados via conector frontal:
· Conector FCA (Mestre) - FCC (Escravo)
· Conector FCB (Mestre) - FCD (Escravo)
• O iS3050 necessita de uma Rede de Comutação Central
(CSN-BC = Central Switching Network - Battery charge
Control), quando usa no mínimo 3 PMs local e nenhuma
RPMs.
Esta CSN-BC é instalada na posição 19 da primeira
PM1100 (Shelf 11, compartimento de controle).
• Conector FCC PMC (Shelf 11) - FBA (CSN- BC)
• Conector FCD PMC (Shelf 11) - FBB (CSN- BC)
• Conector FCC PMC (Shelf 12) - FBC (CSN- BC)
• Conector FCD PMC (Shelf 12) - FBD (CSN- BC)
• Conector FCC PMC (Shelf 13) - FCA (CSN- BC)
• Conector FCD PMC (Shelf 13) - FCB (CSN- BC)
• Conector FCC PMC (Shelf 14) - FCC (CSN- BC)
• Conector FCD PMC (Shelf 14) - FC D (CSN- BC)
SOPHO iS 3050 SS PP HH II
PPM
MC
C
CS
S
N
PPM
MCC
PPM
MC
C
PM
MC
C
Descritivo da Arquitetura e Hardware do SOPHO iS3030/3050 pacote 810.
Para uso do CENTRO DE TREINAMENTO 25
CENTRO DE TREINAMENTO S RAD
Arquitetura e Hardware 3030/3050
Mecanismo e Licença
O pacote de software 810 utiliza o mesmo mecanismo de licença introduzido com o SysManager. Cada
sistema possui uma única identificação denominada ‘impressão digital’ (fingerprint). A impressão digital é
armazenada na placa CPU3000 ou na placa CIE-2. Baseado nessa impressão digital e nas licenças que o
cliente comprou, é gerado uma seqüência (string) de licença. Esta seqüência de licença define quais
licenças estarão disponíveis no sistema. A seqüência de licença é colocada em um arquivo de licença, o
qual é ativado na inicialização do sistema ou através de comando de manutenção operacional.
A presença e o conteúdo da seqüência de licença e da impressão digital são verificados na inicialização do
sistema e em intervalos regulares de tempo. Se o resultado da verificação não for correto, o sistema torna-se
operacional com a configuração mínima 32 ramais e com todas as funções que não são restritas pelo
mecanismo de licença.
Existem dois tipos de licenças;
- Permissão; Uma licença de permissão define se a função é permitida naquele sistema. De fato é uma
licença de sistema.
- Numérica; Uma licença numérica define a quantidade de ocorrências de uma licença, por exemplo, a
quantidade total de usuários de ‘compartilhamento de mesas’.
Além dos tipos de licenças também pode variar o tempo de validade de uma licença. As seguintes varáveis
são possíveis:
- Infinita; Válida durante toda a vida do sistema.
- Try  Buy (testar e comprar); Com uma licença try  buy é possível fazer a demonstração de uma função
de software para o cliente. Após o período de validade do try  buy o cliente pode decidir a compra da
função. A licença de try  buy tem um período de validade de três meses. Ela somente pode ser ativada
uma única vez por sistema.
- Temporária; Uma licença temporária tem um período de validade definido. Este pode ser um ou diversos
meses. Deve ser pago um valor por mês.
O pacote de software 810 possui ainda uma licença de serviço. Esta é uma licença temporária e única por
sistema. A licença de serviço torna possível a utilização livre de todos os módulos de software do pacote
810 por um período de tempo limitado. Sendo ela única por sistema e com validade temporária há uma
prevenção contra fraudes com a licença de serviço. Deve ser levado em conta que o engenheiro de serviço
deverá gerar uma licença de serviço para cada sistema que ele visitar e quando a licença de serviço for
necessária.
As licenças são geradas através da Intranet da Philips Business Communications. Isto garante a rápida e
fácil geração da licença. O servidor está disponível 24 horas por dia, 7 dias por semana.
Descritivo da Arquitetura e Hardware do SOPHO iS3030/3050 pacote 810.
Para uso do CENTRO DE TREINAMENTO 26
CENTRO DE TREINAMENTO S RAD
Arquitetura e Hardware 3030/3050
Módulo de Comutação Periférica
A Rede de Comutação corresponde ao módulo onde são executados os enlaces digitais no sistema
SOPHO iS3000, que fazem parte os sistemas SOPHO iS3030/3050.
A Rede de Comutação do sistema SOPHO iS3000 é do tipo TDM/ digital.
A comutação consiste na transferência das informações, recebidas através dos canais de 64 Kbits/s
(8 bits), pertencentes às linhas de 2 Mbits/s de entrada, para os canais de 64 Kbits/s pertencentes às
linhas de 2Mbits/s de saída.
A relação entre o canal de entrada (onde são recebidas as informações a serem transferidas) e o
canal de saída (para onde se destinam estas informações) é definida através de comandos recebidos
do Controle Central do sistema(CPU).
canais 64 Kbits/s (8 bits)
0 time slots 31 0 time slots 31
REDE DE
COMUTAÇÃO
linha 2 Mbits/s(entrada) linha 2 Mbits/s(saída)
Processador
MEMÓRIA
8 bits
CONTROLE
Todas as portas de acesso ao sistema (através das interfaces associadas) se conectam à Rede de
Comutação do sistema SOPHO iS3030/3050, através de canais de 64 Kbits/s, pertencentes a
linhas de 2 Mbits/s, integrantes do Bus PM.
Estas interfaces estão acomodadas em placas de circuitos periféricos - PCT’s.
Estes circuitos periféricos, estão agrupados, nos compartimentos do sistema, através dos
chamados UG’s - Grupos de Unidades.
Descritivo da Arquitetura e Hardware do SOPHO iS3030/3050 pacote 810.
Para uso do CENTRO DE TREINAMENTO 27
CENTRO DE TREINAMENTO S RAD
Arquitetura e Hardware 3030/3050
Os Grupos de Unidades UG’s, em número de dez, se conectam à Rede de Comutação do sistema
SOPHO iS3030/3050, através de linhas de 2Mbits/s, que estão fisicamente localizadas no
barramento traseiro do gabinete.
PMC-HR
REDE DE
COMUTAÇÃO
0 31
0 31
0 31
0 31
linhas 2 Mbits/s
USO 0
USI 0
USO 1
USI 1
USO 9
USI 9
UG 0
UG 1
UG 2
UG 3
UG 4
UG 5
UG 6
UG 7
UG 8
UG 9
Interfaces
Periféricas
A ocupação dos 32 canais, integrantes da linha de 2Mbits/s (USI  USO) que interliga cada UG à
Rede de Comutação, é feita de acordo com o tipo de Interface Periférica (PCT - Peripheral Circuit)
acomodada nesta UG.
Por exemplo: suponhamos que uma UG venha a ser preenchida por 2 placas ALC-E Circuito de
Linha Analógico, que fornece interface para 16 portas analógicas; teremos portanto no total 2 x 16
portas analógicas.
Neste caso, os 32 canais da linha de 2Mbits/s correspondente, serão associados às 32 portas das 2
placas ALC, ou seja, porta 0 associada ao time slot TS 0, porta 1 associada ao TS 1, e assim
sucessivamente, até a última porta da segunda placa ALC que seria associada ao time slot 31.
Descritivo da Arquitetura e Hardware do SOPHO iS3030/3050 pacote 810.
Para uso do CENTRO DE TREINAMENTO 28
CENTRO DE TREINAMENTO S RAD
Arquitetura e Hardware 3030/3050

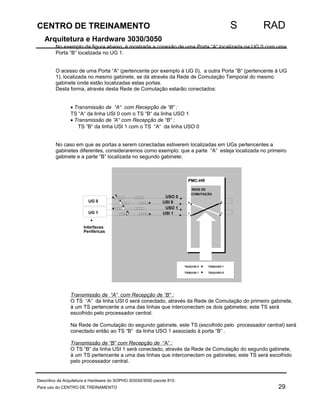

No exemplo da figura abaixo, é mostrada a conexão de uma Porta “A“ localizada na UG 0 com uma
Porta “B“ localizada no UG 1.
O acesso de uma Porta “A“ (pertencente por exemplo à UG 0), a outra Porta “B“ (pertencente à UG
1), localizada no mesmo gabinete, se dá através da Rede de Comutação Temporal do mesmo
gabinete onde estão localizadas estas portas.
Desta forma, através desta Rede de Comutação estarão conectados:
· Transmissão de “A“ com Recepção de “B“ :
TS “A“ da linha USI 0 com o TS “B“ da linha USO 1
· Transmissão de ”A“ com Recepção de “B“ :
TS “B“ da linha USI 1 com o TS “A“ da linha USO 0
No caso em que as portas a serem conectadas estiverem localizadas em UGs pertencentes a
gabinetes diferentes, consideraremos como exemplo: que a parte “A“ esteja localizada no primeiro
gabinete e a parte “B“ localizada no segundo gabinete;
PMC-HR
USO 0
USI 0
USO 1
REDE DE
COMUTAÇÃO
0 0
B 1
USI 1
UG 0
UG 1
Interfaces
Periféricas
A
1
A
B
TS(A)/USI 0 TS(B)/USO 1
TS(B)/USI 1 TS(A)/USO 0
Transmissão de “A“ com Recepção de “B“ :
O TS “A“ da linha USI 0 será conectado, através da Rede de Comutação do primeiro gabinete,
à um TS pertencente a uma das linhas que interconectam os dois gabinetes; este TS será
escolhido pelo processador central.
Na Rede de Comutação do segundo gabinete, este TS (escolhido pelo processador central) será
conectado então ao TS “B“ da linha USO 1 associado à porta “B“ .
Transmissão de “B“ com Recepção de “A“ :
O TS “B“ da linha USI 1 será conectado, através da Rede de Comutação do segundo gabinete,
à um TS pertencente a uma das linhas que interconectam os gabinetes; este TS será escolhido
pelo processador central.
Descritivo da Arquitetura e Hardware do SOPHO iS3030/3050 pacote 810.
Para uso do CENTRO DE TREINAMENTO 29
CENTRO DE TREINAMENTO S RAD
Arquitetura e Hardware 3030/3050

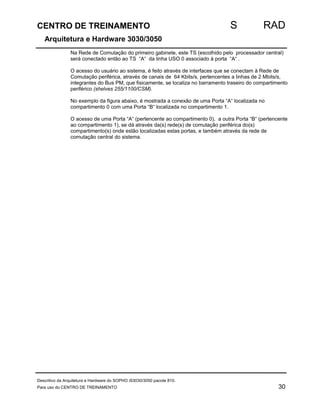

Na Rede de Comutação do primeiro gabinete, este TS (escolhido pelo processador central)
será conectado então ao TS “A“ da linha USO 0 associado à porta “A“ .
O acesso do usuário ao sistema, é feito através de interfaces que se conectam à Rede de
Comutação periférica, através de canais de 64 Kbits/s, pertencentes a linhas de 2 Mbits/s,
integrantes do Bus PM, que fisicamente, se localiza no barramento traseiro do compartimento
periférico (shelves 255/1100/CSM).
No exemplo da figura abaixo, é mostrada a conexão de uma Porta “A“ localizada no
compartimento 0 com uma Porta “B“ localizada no compartimento 1.
O acesso de uma Porta “A“ (pertencente ao compartimento 0), a outra Porta “B“ (pertencente
ao compartimento 1), se dá através da(s) rede(s) de comutação periférica do(s)
compartimento(s) onde estão localizadas estas portas, e também através da rede de
comutação central do sistema.
Descritivo da Arquitetura e Hardware do SOPHO iS3030/3050 pacote 810.
Para uso do CENTRO DE TREINAMENTO 30
CENTRO DE TREINAMENTO S RAD
Arquitetura e Hardware 3030/3050

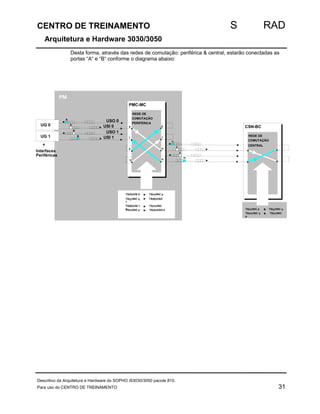

Desta forma, através das redes de comutação: periférica  central, estarão conectadas as
portas “A“ e “B“ conforme o diagrama abaixo:
PMC-MC
USO 0
USI 0
USO 1
USI 1
UG 0
UG 1
Interfaces
Periféricas
PM
A
REDE DE
COMUTAÇÃO
PERIFÉRICA
0 0
B 1
1
A
B
p
p
q q
TS(A)/USI 0 TS(x)/NIC p
TS(y)/NIC q TS(B)/USO
1
TS(B)/USI 1 TS(m)/NIC
q
CSN-BC
n
x
y
m
REDE DE
COMUTAÇÃO
CENTRAL
TS(n)/NIC p TS(A)/USO 0
TS(x)/NIC p TS(y)/NIC q
T S(m)/NIC q TS(n)/NIC
p
Descritivo da Arquitetura e Hardware do SOPHO iS3030/3050 pacote 810.
Para uso do CENTRO DE TREINAMENTO 31
CENTRO DE TREINAMENTO S RAD
Arquitetura e Hardware 3030/3050

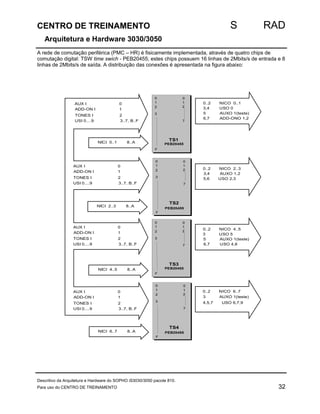

A rede de comutação periférica (PMC – HR) é fisicamente implementada, através de quatro chips de
comutação digital: TSW time swich - PEB20455; estes chips possuem 16 linhas de 2Mbits/s de entrada e 8
linhas de 2Mbits/s de saída. A distribuição das conexões é apresentada na figura abaixo:
0
1
2
F
0
1
2
7
TS1
PEB20455
3
0
1
2
F
0
1
2
7
TS2
PEB20455
3
0
1
2
F
0
1
2
7
TS3
PEB20455
3
0
1
2
F
0
1
2
7
TS4
PEB20455
3
AUX I 0
ADD-ON I 1
TONES I 2
USI 0....9 3..7, B..F
NICI 0..1 8..A
0..2 NICO 0..1
3,4 USO 0
5 AUXO 1(teste)
6,7 ADD-ONO 1,2
0..2 NICO 2..3
3,4 AUXO 1,2
5,6 USO 2,3
0..2 NICO 4..5
3 USO 5
5 AUXO 1(teste)
6,7 USO 4,8
0..2 NICO 6..7
3 AUXO 1(teste)
4,5,7 USO 6,7,9
AUX I 0
ADD-ON I 1
TONES I 2
USI 0....9 3..7, B..F
NICI 2..3 8..A
AUX I 0
ADD-ON I 1
TONES I 2
USI 0....9 3..7, B..F
NICI 4..5 8..A
AUX I 0
ADD-ON I 1
TONES I 2
USI 0....9 3..7, B..F
NICI 6..7 8..A
Descritivo da Arquitetura e Hardware do SOPHO iS3030/3050 pacote 810.
Para uso do CENTRO DE TREINAMENTO 32
CENTRO DE TREINAMENTO S RAD
Arquitetura e Hardware 3030/3050
Interfaces Periféricas do Sistema
· Configuração
As Interfaces Periféricas do Sistema são implementadas através de circuitos periféricos; estes
circuitos são agrupados em placas de circuitos periféricos chamadas: PCTs - Peripheral Circuits.
Estas placas de Circuitos Periféricos - PCTs, são acomodadas em posições bem definidas nos
gabinetes, chamadas UGs - Grupos de Unidades; cada gabinete dispõe de um máximo de 10 UGs.
Cada uma das primeiras 8 UG’s (UG0... UG7), dispõe de duas posições no gabinete, para alojar
PCTs analógicos ou digitais.
As UGs 8  9 dispõe, cada uma, de somente uma posição no gabinete, para alojar somente PCTs
digitais (com protocolo de sinalização digital).
O compartimento (R)PM255 pode ser usado como PM Remota, os 2 compartimentos, são mostrado
abaixo:
01 02 03 04 05 06 07 08 09 10 11
19
1
E B U -
10
P
S
-
M
L
D
U -
*
1
0
0
UG 0
P
C
T
1
0
0
PC
T
1
0
0
UG 1
PC
T
1
0
0
PC
T
1
0
0
UG 2
P
C
T
1
0
0
P
C
T
1
0
0
UG 3
P
C
T
1
0
0
P
C
T
1
0
0
PC
T
1
0
0
UG 4
P
C
T
1
0
0
UG 5
PC
T
01
1
0
0
PC
T
02
1
0
0
UG 6
PC
T
03
1
0
0
PC
T
04
1
0
0
UG 7
P
C
T
05
1
0
0
P
C
T
06
1
0
0
PM
C
-M
C
07
0
0
5
UG8
08
0
0
5
UG9
P
C
T
-
C
I
09
CP
U
3
000
Descritivo da Arquitetura e Hardware do SOPHO iS3030/3050 pacote 810.
Para uso do CENTRO DE TREINAMENTO 33
CENTRO DE TREINAMENTO S RAD
Arquitetura e Hardware 3030/3050

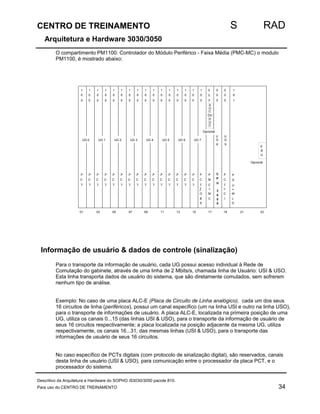

O compartimento PM1100: Controlador do Módulo Periférico - Faixa Média (PMC-MC) o modulo
PM1100, é mostrado abaixo:
1
9
1
1
0
0
1
0
0
1
0
0
1
0
0
1
0
0
1
0
0
1
0
0
1
0
0
1
0
0
1
0
0
1
0
0
1
0
0
1
0
0
1
0
0
1
0
0
1
0
0
0
0
3
0
0
5
0
0
5
P
C
T
P
C
T
P
C
T
P
C
T
P
C
T
P
C
T
P
C
T
P
C
T
P
C
T
P
C
T
P
C
T
P
C
T
P
C
T
P
C
T
P
C
T
P
C
T
-
C
I
AOC
P
M
C-M
C
P
C
T
/
O
B
S
P
S
U
--M
L
D
UG 0
OU
D
OC
UG 1 UG 2 UG 3 UG 4 UG 5 UG 6 UG 7
U U
G
8
G
9
Opcional
E
B
U
Opcional
CP
U
3
000
01 03 05 07 09 11 13 15 17 19 21 23
Informação de usuário  dados de controle (sinalização)
Para o transporte da informação de usuário, cada UG possui acesso individual à Rede de
Comutação do gabinete, através de uma linha de 2 Mbits/s, chamada linha de Usuário: USI  USO.
Esta linha transporta dados de usuário do sistema, que são diretamente comutados, sem sofrerem
nenhum tipo de análise.
Exemplo: No caso de uma placa ALC-E (Placa de Circuito de Linha analógico), cada um dos seus
16 circuitos de linha (periféricos), possui um canal específico (um na linha USI e outro na linha USO),
para o transporte de informações de usuário. A placa ALC-E, localizada na primeira posição de uma
UG, utiliza os canais 0...15 (das linhas USI  USO), para o transporte da informação de usuário de
seus 16 circuitos respectivamente; a placa localizada na posição adjacente da mesma UG, utiliza
respectivamente, os canais 16...31, das mesmas linhas (USI  USO), para o transporte das
informações de usuário de seus 16 circuitos.
No caso específico de PCTs digitais (com protocolo de sinalização digital), são reservados, canais
desta linha de usuário (USI  USO), para comunicação entre o processador da placa PCT, e o
processador do sistema.
Descritivo da Arquitetura e Hardware do SOPHO iS3030/3050 pacote 810.
Para uso do CENTRO DE TREINAMENTO 34
CENTRO DE TREINAMENTO S RAD
Arquitetura e Hardware 3030/3050

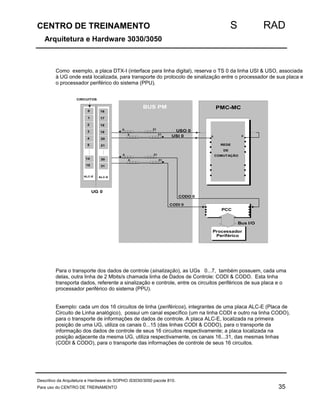

Como exemplo, a placa DTX-I (interface para linha digital), reserva o TS 0 da linha USI  USO, associada
à UG onde está localizada, para transporte do protocolo de sinalização entre o processador de sua placa e
o processador periférico do sistema (PPU).
PMC-MC
USO 0
USI 0
CODO 0
CODI 0
Bus I/O
0
0 0
REDE
COMUTAÇÃO
CIRCUITOS
16
17
18
19
20
21
30
31
2
3
4
5
14
ALC-E ALC-E
UG 0
0
1
15
31
0 31
0 31
0 31
PCC
Processador
Periférico
BUS PM
DE
Para o transporte dos dados de controle (sinalização), as UGs 0...7, também possuem, cada uma
delas, outra linha de 2 Mbits/s chamada linha de Dados de Controle: CODI  CODO. Esta linha
transporta dados, referente a sinalização e controle, entre os circuitos periféricos de sua placa e o
processador periférico do sistema (PPU).
Exemplo: cada um dos 16 circuitos de linha (periféricos), integrantes de uma placa ALC-E (Placa de
Circuito de Linha analógico), possui um canal específico (um na linha CODI e outro na linha CODO),
para o transporte de informações de dados de controle. A placa ALC-E, localizada na primeira
posição de uma UG, utiliza os canais 0...15 (das linhas CODI  CODO), para o transporte da
informação dos dados de controle de seus 16 circuitos respectivamente; a placa localizada na
posição adjacente da mesma UG, utiliza respectivamente, os canais 16...31, das mesmas linhas
(CODI  CODO), para o transporte das informações de controle de seus 16 circuitos.
Descritivo da Arquitetura e Hardware do SOPHO iS3030/3050 pacote 810.
Para uso do CENTRO DE TREINAMENTO 35
CENTRO DE TREINAMENTO S RAD
Arquitetura e Hardware 3030/3050
CODI 0
CODO 0
Bus I/O
0 31
0 31
PCC
Processador
Periférico
ALC-E
16x circuitos (0...15)
DG
8 x
8 x
BUS PM
PMC-MC
USO
USI
a
b
Relé de
Corrente
de Chamada
Alimentação
de Linha
Detetor
B.Terra
1 1
CODI
BUFFER DE ESTADO
CODEC
BUFFER DE COMANDO
CODO
1 1 1
Detetor
Loop de
Corrente
UG 0
ALC-E
DG
8 x
8 x
16x circuitos (16...31)
CODO
CODI

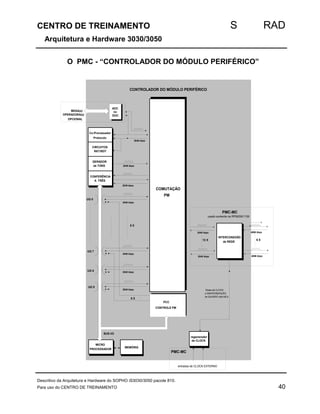

O PMC - “CONTROLADOR DO MÓDULO PERIFÉRICO”, corresponde a uma PCI inserida no
Módulo Periférico PM, responsável pelo controle dos Circuitos Periféricos - PCTs instalados no
compartimento controlado por esta PMC.
A função principal do PMC é de distribuir mensagens de controle de/para os PCTs, operando como
um estágio intermediário entre PCTs e a CPU do
SOPHO iS3030/3050.
A comunicação entre a CPU do SOPHO iS3030/3050 e o PMC é feita através do Protocolo IMP
Internal Message Protocol (proprietário da PHILIPS).
Descritivo da Arquitetura e Hardware do SOPHO iS3030/3050 pacote 810.
Para uso do CENTRO DE TREINAMENTO 36

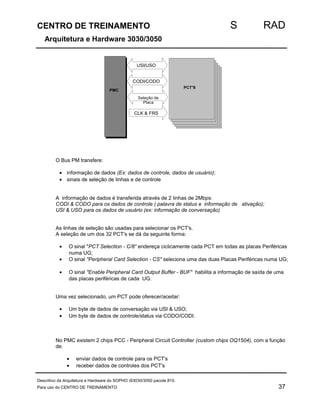

CENTRO DE TREINAMENTO S RAD
Arquitetura e Hardware 3030/3050
PMC
USI/USO
CODI/CODO
PCT'S
Seleção de
Placa
CLK  FRS
O Bus PM transfere:
· informação de dados (Ex: dados de controle, dados de usuário);
· sinais de seleção de linhas e de controle
A informação de dados é transferida através de 2 linhas de 2Mbps:
CODI  CODO para os dados de controle ( palavra de status e informação de ativação);
USI  USO para os dados de usuário (ex: informação de conversação)
As linhas de seleção são usadas para selecionar os PCT's.
A seleção de um dos 32 PCT's se dá da seguinte forma:
· O sinal PCT Selection - C/8 endereça ciclicamente cada PCT em todas as placas Periféricas
numa UG;
· O sinal Peripheral Card Selection - CS seleciona uma das duas Placas Periféricas numa UG;
· O sinal Enable Peripheral Card Output Buffer - BUF habilita a informação de saída de uma
das placas periféricas de cada UG.
Uma vez selecionado, um PCT pode oferecer/aceitar:
· Um byte de dados de conversação via USI  USO;
· Um byte de dados de controle/status via CODO/CODI.
No PMC existem 2 chips PCC - Peripheral Circuit Controller (custom chips OQ1504), com a função
de:
· enviar dados de controle para os PCT's
· receber dados de controles dos PCT's
Descritivo da Arquitetura e Hardware do SOPHO iS3030/3050 pacote 810.
Para uso do CENTRO DE TREINAMENTO 37

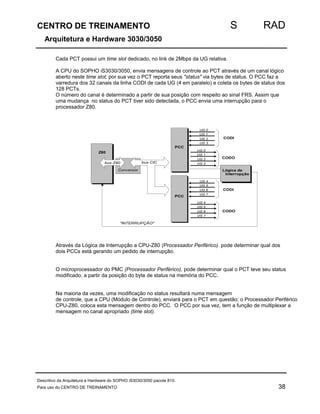

CENTRO DE TREINAMENTO S RAD
Arquitetura e Hardware 3030/3050
Cada PCT possui um time slot dedicado, no link de 2Mbps da UG relativa.
A CPU do SOPHO iS3030/3050, envia mensagens de controle ao PCT através de um canal lógico
aberto neste time slot; por sua vez o PCT reporta seus status via bytes de status. O PCC faz a
varredura dos 32 canais da linha CODI de cada UG (4 em paralelo) e coleta os bytes de status dos
128 PCTs.
O número do canal é determinado a partir de sua posição com respeito ao sinal FRS. Assim que
uma mudança no status do PCT tiver sido detectada, o PCC envia uma interrupção para o
processador Z80.
Z80
bus Z80 bus CIC
Conversor
PCC
PCC
UG 0
UG 1
UG 2
UG 3
UG 0
UG 1
UG 2
UG 3
UG 4
UG 5
UG 6
UG 7
UG 4
UG 5
UG 6
UG 7
Lógica de
Interrupção
INTERRUPÇÃO
CODI
CODO
CODI
CODO
Através da Lógica de Interrupção a CPU-Z80 (Processador Periférico) pode determinar qual dos
dois PCCs está gerando um pedido de interrupção.
O microprocessador do PMC (Processador Periférico), pode determinar qual o PCT teve seu status
modificado, a partir da posição do byte de status na memória do PCC.
Na maioria da vezes, uma modificação no status resultará numa mensagem
de controle, que a CPU (Módulo de Controle), enviará para o PCT em questão; o Processador Periférico
CPU-Z80, coloca esta mensagem dentro do PCC. O PCC por sua vez, tem a função de multiplexar a
mensagem no canal apropriado (time slot).
Descritivo da Arquitetura e Hardware do SOPHO iS3030/3050 pacote 810.
Para uso do CENTRO DE TREINAMENTO 38

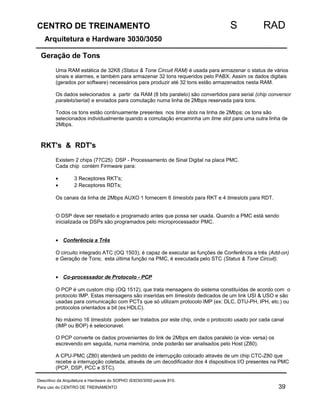

CENTRO DE TREINAMENTO S RAD
Arquitetura e Hardware 3030/3050
Geração de Tons
Uma RAM estática de 32K8 (Status  Tone Circuit RAM) é usada para armazenar o status de vários
sinais e alarmes, e também para armazenar 32 tons requeridos pelo PABX. Assim os dados digitais
(gerados por software) necessários para produzir até 32 tons estão armazenados nesta RAM.
Os dados selecionados a partir da RAM (8 bits paralelo) são convertidos para serial (chip conversor
paralelo/serial) e enviados para comutação numa linha de 2Mbps reservada para tons.
Todos os tons estão continuamente presentes nos time slots na linha de 2Mbps; os tons são
selecionados individualmente quando a comutação encaminha um time slot para uma outra linha de
2Mbps.
RKT's  RDT's
Existem 2 chips (77C25) DSP - Processamento de Sinal Digital na placa PMC.
Cada chip contém Firmware para:
· 3 Receptores RKT's;
· 2 Receptores RDTs;
Os canais da linha de 2Mbps AUXO 1 fornecem 6 timeslots para RKT e 4 timeslots para RDT.
O DSP deve ser resetado e programado antes que possa ser usada. Quando a PMC está sendo
inicializada os DSPs são programados pelo microprocessador PMC.
· Conferência a Três
O circuito integrado ATC (OQ 1503), é capaz de executar as funções de Conferência a três (Add-on)
e Geração de Tons; esta última função na PMC, é executada pelo STC (Status  Tone Circuit).
· Co-processador de Protocolo - PCP
O PCP é um custom chip (OQ 1512), que trata mensagens do sistema constituídas de acordo com o
protocolo IMP. Estas mensagens são inseridas em timeslots dedicados de um link USI  USO e são
usadas para comunicação com PCTs que só utilizam protocolo IMP (ex: DLC, DTU-PH, IPH, etc.) ou
protocolos orientados a bit (ex:HDLC).
No máximo 16 timeslots podem ser tratados por este chip, onde o protocolo usado por cada canal
(IMP ou BOP) é selecionavel.
O PCP converte os dados provenientes do link de 2Mbps em dados paralelo (e vice- versa) os
escrevendo em seguida, numa memória, onde poderão ser analisados pelo Host (Z80).
A CPU-PMC (Z80) atenderá um pedido de interrupção colocado através de um chip CTC-Z80 que
recebe a interrupção coletada, através de um decodificador dos 4 dispositivos I/O presentes na PMC
(PCP, DSP, PCC e STC).
Descritivo da Arquitetura e Hardware do SOPHO iS3030/3050 pacote 810.
Para uso do CENTRO DE TREINAMENTO 39
CENTRO DE TREINAMENTO S RAD
Arquitetura e Hardware 3030/3050
O PMC - “CONTROLADOR DO MÓDULO PERIFÉRICO”
MESA(s)
OPERADORA(s)
OPCIONAL
AOC
ou
DOC
Co-Processador
Protocolo
CIRCUITOS
RKT/RDT
GERADOR
de TONS
MICRO
PROCESSADOR
CONTROLADOR DO MÓDULO PERIFÉRICO
2048 kbps
2048 kbps
MEMÓRIA
regenerador
de CLOCK
PMC-MC
entradas de CLOCK EXTERNO
PMC-MC
INTERCONEXÃO
de REDE
2048 kbps
12 X
2048 kbps
4096 kbps
6 X
4096 kbps
usado somente na RPM255/1100
Sinais de CLOCK
e SINCRONIZAÇÃO
de QUADRO das NICs
2048 kbps
8 X
2048 kbps
2048 kbps
UG 0
UG 7
UG 8
UG 9
8 X
CONFERÊNCIA
A TRÊS
2048 kbps
2048 kbps
COMUTAÇÃO
PM
PCC
CONTROLE PM
BUS I/O
Descritivo da Arquitetura e Hardware do SOPHO iS3030/3050 pacote 810.
Para uso do CENTRO DE TREINAMENTO 40
CENTRO DE TREINAMENTO S RAD
Arquitetura e Hardware 3030/3050
FIM DA APOSTILA DE ARQUITETURA E HARDWARE
ANOTAÇÕES E DUVIDAS
Descritivo da Arquitetura e Hardware do SOPHO iS3030/3050 pacote 810.
Para uso do CENTRO DE TREINAMENTO 41

Mais conteúdo relacionado

Semelhante a 1 harware3050

Sce pt 010-070_r1209_s7-1200_kommunikation
Sce pt 010-070_r1209_s7-1200_kommunikationSce pt 010-070_r1209_s7-1200_kommunikation
Sce pt 010-070_r1209_s7-1200_kommunikation
confidencial

2 encaminhamento
2 encaminhamento2 encaminhamento
2 encaminhamento
zeu1507

Sce pt 010-010_r1209_startup_s7-1200
Sce pt 010-010_r1209_startup_s7-1200Sce pt 010-010_r1209_startup_s7-1200
Sce pt 010-010_r1209_startup_s7-1200
confidencial

Nap050
Nap050Nap050
Nap050
Nap050Nap050
Rede profibus
Rede profibusRede profibus
Sce pt 010-060_r1209_s7-1200_pid-1
Sce pt 010-060_r1209_s7-1200_pid-1Sce pt 010-060_r1209_s7-1200_pid-1
Sce pt 010-060_r1209_s7-1200_pid-1
confidencial

Projeto de redes oficial de uma empresa fictícia
Projeto de redes oficial de uma empresa fictíciaProjeto de redes oficial de uma empresa fictícia
Projeto de redes oficial de uma empresa fictícia
Marcioveras

Manual getstarted
Manual getstartedManual getstarted
Manual getstarted
Denis Marcos

CATALAGO ACABADORA VDA 700.pdf
CATALAGO ACABADORA  VDA 700.pdfCATALAGO ACABADORA  VDA 700.pdf
CATALAGO ACABADORA VDA 700.pdf
ValnerBarros2

Sce pt 010-090_r1209_startup s7-scl_s71200
Sce pt 010-090_r1209_startup s7-scl_s71200Sce pt 010-090_r1209_startup s7-scl_s71200
Sce pt 010-090_r1209_startup s7-scl_s71200
confidencial

Modelo documentacao-rede
Modelo documentacao-redeModelo documentacao-rede
Modelo documentacao-rede
Rod Deville

Sce pt 032-300 iec-timers and counters_s7-1500_r1703
Sce pt 032-300 iec-timers and counters_s7-1500_r1703Sce pt 032-300 iec-timers and counters_s7-1500_r1703
Sce pt 032-300 iec-timers and counters_s7-1500_r1703
guinasantana

Modelo documentacao-rede
Modelo documentacao-redeModelo documentacao-rede
Modelo documentacao-rede
Eduardo de Jesus

Apresentação incendio & gas
Apresentação incendio & gasApresentação incendio & gas
Apresentação incendio & gas
Almir Silva

Controladores Lógicos Programáveis - CLP
Controladores Lógicos Programáveis - CLPControladores Lógicos Programáveis - CLP
Controladores Lógicos Programáveis - CLP
Fabiano Sales

PABX - Intelbras manual do usuario para instalação
PABX - Intelbras manual do usuario para instalaçãoPABX - Intelbras manual do usuario para instalação
PABX - Intelbras manual do usuario para instalação
CarlosSouza241689

Stoe14p
Stoe14p Stoe14p
Sce pt 010-030_r1209_s7-1200_zeiten_zähler
Sce pt 010-030_r1209_s7-1200_zeiten_zählerSce pt 010-030_r1209_s7-1200_zeiten_zähler
Sce pt 010-030_r1209_s7-1200_zeiten_zähler
confidencial

Manual mxt150 151
Manual mxt150 151Manual mxt150 151
Manual mxt150 151
Roberto Waiantt


Semelhante a 1 harware3050 (20)

Sce pt 010-070_r1209_s7-1200_kommunikation
Sce pt 010-070_r1209_s7-1200_kommunikationSce pt 010-070_r1209_s7-1200_kommunikation
Sce pt 010-070_r1209_s7-1200_kommunikation

2 encaminhamento
2 encaminhamento2 encaminhamento
2 encaminhamento

Sce pt 010-010_r1209_startup_s7-1200
Sce pt 010-010_r1209_startup_s7-1200Sce pt 010-010_r1209_startup_s7-1200
Sce pt 010-010_r1209_startup_s7-1200

Nap050
Nap050Nap050
Nap050

Nap050
Nap050Nap050
Nap050

Rede profibus
Rede profibusRede profibus
Rede profibus

Sce pt 010-060_r1209_s7-1200_pid-1
Sce pt 010-060_r1209_s7-1200_pid-1Sce pt 010-060_r1209_s7-1200_pid-1
Sce pt 010-060_r1209_s7-1200_pid-1

Projeto de redes oficial de uma empresa fictícia
Projeto de redes oficial de uma empresa fictíciaProjeto de redes oficial de uma empresa fictícia
Projeto de redes oficial de uma empresa fictícia

Manual getstarted
Manual getstartedManual getstarted
Manual getstarted

CATALAGO ACABADORA VDA 700.pdf
CATALAGO ACABADORA  VDA 700.pdfCATALAGO ACABADORA  VDA 700.pdf
CATALAGO ACABADORA VDA 700.pdf

Sce pt 010-090_r1209_startup s7-scl_s71200
Sce pt 010-090_r1209_startup s7-scl_s71200Sce pt 010-090_r1209_startup s7-scl_s71200
Sce pt 010-090_r1209_startup s7-scl_s71200

Modelo documentacao-rede
Modelo documentacao-redeModelo documentacao-rede
Modelo documentacao-rede

Sce pt 032-300 iec-timers and counters_s7-1500_r1703
Sce pt 032-300 iec-timers and counters_s7-1500_r1703Sce pt 032-300 iec-timers and counters_s7-1500_r1703
Sce pt 032-300 iec-timers and counters_s7-1500_r1703

Modelo documentacao-rede
Modelo documentacao-redeModelo documentacao-rede
Modelo documentacao-rede

Apresentação incendio & gas
Apresentação incendio & gasApresentação incendio & gas
Apresentação incendio & gas

Controladores Lógicos Programáveis - CLP
Controladores Lógicos Programáveis - CLPControladores Lógicos Programáveis - CLP
Controladores Lógicos Programáveis - CLP

PABX - Intelbras manual do usuario para instalação
PABX - Intelbras manual do usuario para instalaçãoPABX - Intelbras manual do usuario para instalação
PABX - Intelbras manual do usuario para instalação

Stoe14p
Stoe14p Stoe14p
Stoe14p

Sce pt 010-030_r1209_s7-1200_zeiten_zähler
Sce pt 010-030_r1209_s7-1200_zeiten_zählerSce pt 010-030_r1209_s7-1200_zeiten_zähler
Sce pt 010-030_r1209_s7-1200_zeiten_zähler

Manual mxt150 151
Manual mxt150 151Manual mxt150 151
Manual mxt150 151


Mais de zeu1507

Theven iaula9ce
Theven iaula9ceTheven iaula9ce
Theven iaula9ce
zeu1507

Potência em circuitos trifásicos
Potência em circuitos trifásicosPotência em circuitos trifásicos
Potência em circuitos trifásicos
zeu1507

Manual controller 01_11
Manual controller 01_11Manual controller 01_11
Manual controller 01_11
zeu1507

Capitulo 16
Capitulo 16Capitulo 16
Capitulo 16
zeu1507

Capitulo 15
Capitulo 15Capitulo 15
Capitulo 15
zeu1507

Capitulo 14
Capitulo 14Capitulo 14
Capitulo 14
zeu1507

Capitulo 13
Capitulo 13Capitulo 13
Capitulo 13
zeu1507

Capitulo 12
Capitulo 12Capitulo 12
Capitulo 12
zeu1507

Capitulo 11
Capitulo 11Capitulo 11
Capitulo 11
zeu1507

Capitulo 10
Capitulo 10Capitulo 10
Capitulo 10
zeu1507

Capitulo 09
Capitulo 09Capitulo 09
Capitulo 09
zeu1507

Capitulo 08
Capitulo 08Capitulo 08
Capitulo 08
zeu1507

Capitulo 07
Capitulo 07Capitulo 07
Capitulo 07
zeu1507

Capitulo 06
Capitulo 06Capitulo 06
Capitulo 06
zeu1507

Capitulo 05
Capitulo 05Capitulo 05
Capitulo 05
zeu1507

Capitulo 04
Capitulo 04Capitulo 04
Capitulo 04
zeu1507

Capitulo 03
Capitulo 03Capitulo 03
Capitulo 03
zeu1507

Capitulo 02
Capitulo 02Capitulo 02
Capitulo 02
zeu1507

Capitulo 01
Capitulo 01Capitulo 01
Capitulo 01
zeu1507

Apêndice
ApêndiceApêndice
Apêndice
zeu1507


Mais de zeu1507 (20)

Theven iaula9ce
Theven iaula9ceTheven iaula9ce
Theven iaula9ce

Potência em circuitos trifásicos
Potência em circuitos trifásicosPotência em circuitos trifásicos
Potência em circuitos trifásicos

Manual controller 01_11
Manual controller 01_11Manual controller 01_11
Manual controller 01_11

Capitulo 16
Capitulo 16Capitulo 16
Capitulo 16

Capitulo 15
Capitulo 15Capitulo 15
Capitulo 15

Capitulo 14
Capitulo 14Capitulo 14
Capitulo 14

Capitulo 13
Capitulo 13Capitulo 13
Capitulo 13

Capitulo 12
Capitulo 12Capitulo 12
Capitulo 12

Capitulo 11
Capitulo 11Capitulo 11
Capitulo 11

Capitulo 10
Capitulo 10Capitulo 10
Capitulo 10

Capitulo 09
Capitulo 09Capitulo 09
Capitulo 09

Capitulo 08
Capitulo 08Capitulo 08
Capitulo 08

Capitulo 07
Capitulo 07Capitulo 07
Capitulo 07

Capitulo 06
Capitulo 06Capitulo 06
Capitulo 06

Capitulo 05
Capitulo 05Capitulo 05
Capitulo 05

Capitulo 04
Capitulo 04Capitulo 04
Capitulo 04

Capitulo 03
Capitulo 03Capitulo 03
Capitulo 03

Capitulo 02
Capitulo 02Capitulo 02
Capitulo 02

Capitulo 01
Capitulo 01Capitulo 01
Capitulo 01

Apêndice
ApêndiceApêndice
Apêndice


Último

TOO - TÉCNICAS DE ORIENTAÇÃO A OBJETOS aula 1.pdf
TOO - TÉCNICAS DE ORIENTAÇÃO A OBJETOS aula 1.pdfTOO - TÉCNICAS DE ORIENTAÇÃO A OBJETOS aula 1.pdf
TOO - TÉCNICAS DE ORIENTAÇÃO A OBJETOS aula 1.pdf
Momento da Informática

Segurança Digital Pessoal e Boas Práticas
Segurança Digital Pessoal e Boas PráticasSegurança Digital Pessoal e Boas Práticas
Segurança Digital Pessoal e Boas Práticas
Danilo Pinotti

Manual-de-Credenciamento ANATER 2023.pdf
Manual-de-Credenciamento ANATER 2023.pdfManual-de-Credenciamento ANATER 2023.pdf
Manual-de-Credenciamento ANATER 2023.pdf
WELITONNOGUEIRA3

História da Rádio- 1936-1970 século XIX .2.pptx
História da Rádio- 1936-1970 século XIX   .2.pptxHistória da Rádio- 1936-1970 século XIX   .2.pptx
História da Rádio- 1936-1970 século XIX .2.pptx
TomasSousa7

Escola Virtual - Fundação Bradesco - ITIL - Gabriel Faustino.pdf
Escola Virtual - Fundação Bradesco - ITIL - Gabriel Faustino.pdfEscola Virtual - Fundação Bradesco - ITIL - Gabriel Faustino.pdf
Escola Virtual - Fundação Bradesco - ITIL - Gabriel Faustino.pdf
Gabriel de Mattos Faustino

Logica de Progamacao - Aula (1) (1).pptx
Logica de Progamacao - Aula (1) (1).pptxLogica de Progamacao - Aula (1) (1).pptx
Logica de Progamacao - Aula (1) (1).pptx
Momento da Informática

PRODUÇÃO E CONSUMO DE ENERGIA DA PRÉ-HISTÓRIA À ERA CONTEMPORÂNEA E SUA EVOLU...
PRODUÇÃO E CONSUMO DE ENERGIA DA PRÉ-HISTÓRIA À ERA CONTEMPORÂNEA E SUA EVOLU...PRODUÇÃO E CONSUMO DE ENERGIA DA PRÉ-HISTÓRIA À ERA CONTEMPORÂNEA E SUA EVOLU...
PRODUÇÃO E CONSUMO DE ENERGIA DA PRÉ-HISTÓRIA À ERA CONTEMPORÂNEA E SUA EVOLU...
Faga1939


Último (7)

TOO - TÉCNICAS DE ORIENTAÇÃO A OBJETOS aula 1.pdf
TOO - TÉCNICAS DE ORIENTAÇÃO A OBJETOS aula 1.pdfTOO - TÉCNICAS DE ORIENTAÇÃO A OBJETOS aula 1.pdf
TOO - TÉCNICAS DE ORIENTAÇÃO A OBJETOS aula 1.pdf

Segurança Digital Pessoal e Boas Práticas
Segurança Digital Pessoal e Boas PráticasSegurança Digital Pessoal e Boas Práticas
Segurança Digital Pessoal e Boas Práticas

Manual-de-Credenciamento ANATER 2023.pdf
Manual-de-Credenciamento ANATER 2023.pdfManual-de-Credenciamento ANATER 2023.pdf
Manual-de-Credenciamento ANATER 2023.pdf

História da Rádio- 1936-1970 século XIX .2.pptx
História da Rádio- 1936-1970 século XIX   .2.pptxHistória da Rádio- 1936-1970 século XIX   .2.pptx
História da Rádio- 1936-1970 século XIX .2.pptx

Escola Virtual - Fundação Bradesco - ITIL - Gabriel Faustino.pdf
Escola Virtual - Fundação Bradesco - ITIL - Gabriel Faustino.pdfEscola Virtual - Fundação Bradesco - ITIL - Gabriel Faustino.pdf
Escola Virtual - Fundação Bradesco - ITIL - Gabriel Faustino.pdf

Logica de Progamacao - Aula (1) (1).pptx
Logica de Progamacao - Aula (1) (1).pptxLogica de Progamacao - Aula (1) (1).pptx
Logica de Progamacao - Aula (1) (1).pptx

PRODUÇÃO E CONSUMO DE ENERGIA DA PRÉ-HISTÓRIA À ERA CONTEMPORÂNEA E SUA EVOLU...
PRODUÇÃO E CONSUMO DE ENERGIA DA PRÉ-HISTÓRIA À ERA CONTEMPORÂNEA E SUA EVOLU...PRODUÇÃO E CONSUMO DE ENERGIA DA PRÉ-HISTÓRIA À ERA CONTEMPORÂNEA E SUA EVOLU...
PRODUÇÃO E CONSUMO DE ENERGIA DA PRÉ-HISTÓRIA À ERA CONTEMPORÂNEA E SUA EVOLU...


1 harware3050

  • 1. CENTRO DE TREINAMENTO S RAD Arquitetura e Hardware 3030/3050 A Philips Business Communications, ao elaborar esta apostila, teve como objetivo assegurar-lhe informações completas e precisas com a mais alta credibilidade. Logo, as informações desta apostila podem sofrer alterações sem aviso prévio. Se você descobrir algum erro ou omissão, ou desejar fazer alguma sugestão para melhorar a qualidade desta apostila, envie sua sugestão para: PHILIPS BUSINESS COMMUNICATIONS Centro de Treinamento - DMP RUA: LOEFGREEN 1057 7º. andar CEP 04040-030 - SÃO PAULO - SP APOSTILA D0 SOPHO iS3030/3050 Pacote Software 810 (Edição : Março 2010) Descritivo da Arquitetura e Hardware do SOPHO iS3030/3050 pacote 810. Para uso do CENTRO DE TREINAMENTO 1
  • 2. CENTRO DE TREINAMENTO S RAD Arquitetura e Hardware 3030/3050 ÍNDICE O SISTEMA SOPHO IS3030/3050...................................................................................................................................4 ARQUITETURA DO SISTEMA......................................................................................................................................5 DESCRIÇÃO BÁSICA DOS SISTEMAS IS3030/3050..................................................................................................6 INTERFACES ANALÓGICAS........................................................................................................................................7 INTERFACES DIGITAIS.................................................................................................................................................7 DESCRIÇÃO DO GABINETE IS3030............................................................................................................................9 LAY OUT DOS GABINETES iS 3030..........................................................................................................................9 Modularidade.............................................................................................................................................................10 LAY OUT DOS GABINETES IS 3030...........................................................................................................................11 DESCRIÇÃO DO GABINETE IS3050..........................................................................................................................13 SOPHO iS3050 (2 Compartimentos).........................................................................................................................14 SOPHO iS3050 (4 compartimentos)..........................................................................................................................14 LAY OUT DOS GABINETES IS 3050...........................................................................................................................14 DESCRIÇÃO DO GABINETE 19 POLEGADAS........................................................................................................15 ............................................................................................................................................................................................15 ............................................................................................................................................................................................15 RACK DE 19 POLEGADAS CAPACIDADE DO SISTEMA ..................................................16 .....................................................................................................................................................................................16 MÓDULO CSM (CONTROLE & COMUTAÇÃO) MÓDULO PERIFÉRICO ........................................16 CPU-3000...........................................................................................................................................................................18 CPU-3000...........................................................................................................................................................................19 A configuração Padrão da CPU-3000 incluirá:........................................................................................................19 Clock de tempo real....................................................................................................................................................20 CPU-3000 (Memória) ...............................................................................................................................................20 CPU-3000 Disco Dual / Conexão Ethernet ..............................................................................................................21 VIC 3000............................................................................................................................................................................22 VIC 3000 e V.24.........................................................................................................................................................22 AM 3000.............................................................................................................................................................................23 Módulo de Acelerador 3000.......................................................................................................................................23 CSN - BC...........................................................................................................................................................................24 REDE DE COMUTAÇÃO CENTRAL - BACK-UP DE BATERIA E GERAÇÃO DE CLOCK (CSN-BC)................24 Descritivo da Arquitetura e Hardware do SOPHO iS3030/3050 pacote 810. Para uso do CENTRO DE TREINAMENTO 2
  • 3. CENTRO DE TREINAMENTO S RAD Arquitetura e Hardware 3030/3050 INTERLIGAÇÃO DAS LINHAS DE COMUTAÇÃO................................................................................................25 SOPHO iS3050...........................................................................................................................................................25 MECANISMO E LICENÇA...........................................................................................................................................26 MÓDULO DE COMUTAÇÃO PERIFÉRICA.............................................................................................................27 INTERFACES PERIFÉRICAS DO SISTEMA...........................................................................................................33 Informação de usuário & dados de controle (sinalização)........................................................................................34 Geração de Tons........................................................................................................................................................39 RKT's & RDT's.........................................................................................................................................................39 O PMC - “CONTROLADOR DO MÓDULO PERIFÉRICO”..................................................................................40 FIM DA APOSTILA DE ARQUITETURA E HARDWARE........................................................................................41 ANOTAÇÕES E DUVIDAS........................................................................................................................................41 Descritivo da Arquitetura e Hardware do SOPHO iS3030/3050 pacote 810. Para uso do CENTRO DE TREINAMENTO 3
  • 4. CENTRO DE TREINAMENTO S RAD Arquitetura e Hardware 3030/3050 O SISTEMA SOPHO iS3030/3050 · O SOPHO iS è completamente digital e Controlado a Programa Armazenado (CPA). O sistema está apto a ser utilizado em ambientes Analógicos, Digitais e em uma Rede Digital de Serviços Integrados (RDSI). · O sistema é baseado em técnicas de processamento distribuído. A transmissão e comutação internas do sistema são baseadas em tecnologia digital (PCM/TDM). · O sistema oferece interface S0 a 4 fios, para conexão de terminais RDSI ao PABX. Os terminais devem são alimentados diretamente pelo barramento S0. Cada porta digital prove alimentação a pelo menos dois terminais RDSI.. · Fornece todas as modernas facilidades de PABX e está apto a manusear comunicações de voz, texto, dados e imagem · O sistema possui ramais digitais de 2 ou 4 fios conectados através de enlaces de 144 kbit/s (2B+D). As conexões digitais para outros PABX's, ou para a rede pública, é efetuadas através de enlaces analógicos ou PCM de 2 Mbit/s. A segunda configuração facilita a criação de um canal digital de um terminal do sistema diretamente para um terminal em outro PABX, ou na rede pública. · O software do sistema é escrito em CHILL, a linguagem de programação de alto nível. · A linguagem de programação para o sistema é Homem-Máquina (MML). · O sistema possui uma rede de comutação do tipo sem bloqueio, para atender ao alto requisito de tráfego necessário para comunicações de dados e de voz. · É possível utilizar-se comunicação simultânea de dados e de voz nas interfaces digitais 2B+D. · O Sistema de Gerenciamento de Performance mostra informações sobre o grau de serviço que o PABX têm oferecido para seus usuários. o grau de serviço do PABX é medido pelo programa de medição de tráfego. · O sistema de gerenciamento de falhas coleta e organizar as falhas (alarmes), e apresenta resumos e anuncio das falhas. · DECT a comunicação dos telefones sem-fio opera via rádio através de um pequeno transmissor / receptor (estação base) Euro-RDSI. Esta é conectada ao SOPHO através do cabeamento telefônico. · Conexão entre SOPHO iS3000 e sistemas baseados em H.323 em uma Rede IP. Descritivo da Arquitetura e Hardware do SOPHO iS3030/3050 pacote 810. Para uso do CENTRO DE TREINAMENTO 4
  • 5. CENTRO DE TREINAMENTO S RAD Arquitetura e Hardware 3030/3050 ARQUITETURA DO SISTEMA  Plataforma · Novo processadorCPU-3000 · Novo sistema operacional pSOS · Nova linguagem de software C++ · Nova BIM BIM-NT · Nova CIE CIE-2  Serviços & Manutenção · Novo mecanismo de arquivo DualDisk · Novo PC de manutenção SysMan MPC · Novo mecanismo de licença baseado em SW · Novo tracer de protocolo ISDN, DPNSS, QSIG · Identificação de HW/SW Remoto · Melhorias p/ instalação licença de instalação  Processador para iS3030 & iS3050 · Armazenamento de arquivos na placa (LBU/DBU) · Flash EPROM: 8 Mb / 16 Mb · DRAM: 16 Mb / 32 Mb · Relógio de tempo real com bateria de back-up  Melhoria do gerenciamento de disco : Disco Dual · Dois pacote de CPU na memória flash · Troca fácil e rápida · Sem necessidade de compatibilidade de arquivo MIS · Armazenamento de bilhetagem em memória estática · Carregamento rápido via FTP (ainda não remoto) Descritivo da Arquitetura e Hardware do SOPHO iS3030/3050 pacote 810. Para uso do CENTRO DE TREINAMENTO 5
  • 6. CENTRO DE TREINAMENTO S RAD Arquitetura e Hardware 3030/3050 Descrição básica dos sistemas iS3030/3050 A plataforma uniforme de hardware, oferecida através dos diferentes modelos, é baseada em uma arquitetura distribuída, dividindo a plataforma nos seguintes módulos funcionais : - o Módulo de Controle Central (CM); - o Módulo de Rede de Comutação (SM): este módulo não é requerido em todos os modelos; - o Módulo Periférico (PM). Maiores detalhes sobre estes módulos e as placas de circuito periférico (PCBs) utilizadas, são fornecidos nas seções que seguem deste capítulo. SOPHO iS3050 Telefone Analógico PHILIPS 2 36 8 9 1 5 4 7 T 0 # RF P C R DECT 1 2 3 4 5 6 7 08 9 * # Telefone Digital (2 e 4 fios) Terminal IP(SIP) Terminal de OM para conexão com is 3070 PHI LIP S Terminal de OM Rede IP ou serial Rede pública ou outro PABX Analógico Impr esso ra Bilhetagem Digital Alarmes: Remoto ou Local Figura 1 - Projeto Básico do SOPHO iS3000 Posição de Operadora Rede TCP/IP Business Connect digital Display PHIL IPS digi tal PHIL IPS digi tal PHIL IPS digi tal Superviso r Agente Agente Provedor SIP Descritivo da Arquitetura e Hardware do SOPHO iS3030/3050 pacote 810. Para uso do CENTRO DE TREINAMENTO 6
  • 7. CENTRO DE TREINAMENTO S RAD Arquitetura e Hardware 3030/3050 Interfaces Analógicas 1166xx AALLCC--EE AATTUU--LLDD AATTUU--GG 44xx DDDDRR 88xx 44xx AATTUU--EE//MM PS 1 2 3 4 5 6 7 8 9 0 # Stor e Pause Recal l RReeddee PHILIPS l Memo recal l LLCC PPúúbblliiccaa RReeddee PPrriivvaaddaa LLCC TTLLCC RRSSTT--IIMM 44xx AATTUU--LLDD TTLLCC Interfaces Digitais PHILIPS PS 1 2 3 4 5 6 7 8 9 0 # l Memo recal Stor e Pause Recal assinante SOPHO iS 3050 PS PHILIPS 1 2 3 4 5 6 7 8 9 0 # l Memo recal Store Pause Recal aassssiinnaannttee 22 ffiiooss PHIPS C R DDEECCTT RFP DDCCCC -- 88 1 2 3 4 5 6 7 8 9 * 0 # RReeddee LLCC PPúúbblliiccaa DDLLXX -- UU 2B+D PHIPS PHIPS DDTTXX -- II 44 ffiiooss//SSoo 22BB++DD TTrroonnccoo EE11 3300BB++DD DDTTUU -- PPUU RR22 ddiiggiittaall DDTTUU -- PPHH RRSSTT--IIMM RRSSTT--OOMM SOPHO iS 3050 EETTSSII TTrroonnccoo IISSDDNN//PPRR 3300BB++DD EETTSSII TTrroonnccoo IISSDDNN//BBAA 22BB++DD DDTTXX -- II Descritivo da Arquitetura e Hardware do SOPHO iS3030/3050 pacote 810. Para uso do CENTRO DE TREINAMENTO 7
  • 8. CENTRO DE TREINAMENTO S RAD Arquitetura e Hardware 3030/3050 SISTEMA 21 22 SOPHO iS3030 (1 gabinete) Não usado * SOPHO iS3050 (2 gabinetes) SISTEMA SHELF 11 12 PM CM/PM Não usado * Não usado * Não usado * SHELF PM PM 11 12 13 14 SOPHO iS3050 (2 compartimentos) CM/PM PM Não usado * Não usado * SOPHO iS3050 (4 compartimentos) CM/SM/PM PM PM PM Descritivo da Arquitetura e Hardware do SOPHO iS3030/3050 pacote 810. Para uso do CENTRO DE TREINAMENTO 8
  • 9. CENTRO DE TREINAMENTO S RAD Arquitetura e Hardware 3030/3050 Descrição do Gabinete iS3030 LAY OUT DOS GABINETES iS 3030 · SOPHO iS3030 (Mestre) Esta unidade utiliza o primeiro gabinete com 2 compartimentos. O compartimento inferior (compartimento 12) corresponde ao compartimento de controle; nele são alojados a parte de controle que inclui a placa de circuito da CPU (CM) e o controlador do módulo periférico PMC (SM). O compartimento acima do compartimento de controle (compartimento 11) aloja a seção periférica e é utilizado para as placas de circuito PCT. · SOPHO iS 3030 (Escravo) Esta unidade utiliza o segundo gabinete com 2 compartimentos. Ambos os compartimentos (21 e 22) são compartimentos periféricos mas o compartimento inferior (compartimento 22) contém uma placa de circuito PMC (SM), que está conectada à placa de circuito PMC no gabinete MESTRE. SOPHO iS 3030 PM1 MÓDULO PERIFÉRICO PM 2 /SM MÓDULO PERIFÉRICO /CM GABINETE MESTRE 11 12 SOPHO iS 3030 PM1 MÓDULO PERIFÉRICO PM 2 /SM MÓDULO PERIFÉRICO GABINETE ESCRAVO 21 22 Descritivo da Arquitetura e Hardware do SOPHO iS3030/3050 pacote 810. Para uso do CENTRO DE TREINAMENTO 9
  • 10. CENTRO DE TREINAMENTO S RAD Arquitetura e Hardware 3030/3050 Modularidade • 1º gabinete ( 2 Shelves ) • 288 portas ( 256 analógicas ou 288 anal/dig, 2 operadoras analógicas) • 240 ramais (DECT) e 32 erbs • 2º gabinete ( 2 Shelves ) • 320 portas ( 256 analógicas ou 320 anal/dig, 2 operadoras analógicas) • 240 ramais (DECT) e 32 erbs SOPHO iS3030 SOPHO iS3030 Descritivo da Arquitetura e Hardware do SOPHO iS3030/3050 pacote 810. Para uso do CENTRO DE TREINAMENTO 10
  • 11. CENTRO DE TREINAMENTO S RAD Arquitetura e Hardware 3030/3050 LAY OUT DOS GABINETES iS 3030 01 02 03 04 05 06 07 08 09 10 11 PM 255 PM 255 320 Portas 22 100 P C T 100 100 P C T 100 100 P C T 100 100 100 100 100 100 100 100 100 191 01 02 03 04 05 06 07 08 09 10 11 100 100 100 100 100 100 100 100 100 100 191 C 01 02 03 04 05 06 07 08 09 100 100 100 100 100 100 O Módulo Periférico (PM), acomoda placas de Circuitos Periféricos - PCTs, em posições chamadas UGs - Grupos de Unidades, bem definidas no compartimento; cada compartimentos dispõe de um máximo de 10 UGs. Uma Fonte de alimentação e uma placa de controle periférico. A Unidade de Fonte de Alimentação - corrente Contínua de Potência Média (PSU-MLD). A PSU-MLD converte a tensão de entrada de -48VDC para várias tensões de saída (+5V, -5V, +12V, -12V, 4VBAT, VCMOS e tensão de corrente de chamada 75V /25 Hz) CPU-3000 é compatível com CPU-ME/MT o que permiti a fácil atualização. A CPU-3000 não suporta pacotes de software anteriores ao SSW810. O Controlador do Módulo Periférico - Amplitude Média (PMC-MC) controla os PCTs nos Grupos de Unidades nos compartimentos dos Módulos Periféricos (PM255). Cada uma das primeiras 8 UG’s (UG0... UG7), dispõe de duas posições no gabinete, para alojar PCTs analógicos ou digitais. Cada posição com 16 portas. As UGs 8 9 dispõe, cada uma, de somente uma posição no gabinete, para alojar somente PCTs digitais (com protocolo de sinalização digital). Cada posição com 32 portas As Na configuração de 2 gabinetes, a conexão da rede de comutação será feita interligando a PMC mestre (shelf 12) com a PMC escrava (shelf 22) através de cabos conectados via conector frontal: Descritivo da Arquitetura e Hardware do SOPHO iS3030/3050 pacote 810. Para uso do CENTRO DE TREINAMENTO 11 100 P C T 100 P C T P C T P C T P C T P C T P C T UG 5 UG 6 P C T P C T P C T P C T P C T P C T PS UMLD UG 0 UG 1 UG 2 UG 3 UG 4 01 02 03 03 05 07 07 08 09 6BU 11 12 UG 7 P C T P C T P C T P C T P C T P C T P C T P C T P C T P C T PSUMLD UG 0 UG 1 UG 2 UG 3 UG 4 21 2 88 Portas 100 PMC MC 100 PU3000 100 PCT CI P C T P C T P C T P C T P C T P C T UG 5 UG 6 EBU UG 7 UG8 100 UG9 100 PMC MC 100 PCT CI PCT CI Age nteC UG9 UG8
  • 12. CENTRO DE TREINAMENTO S RAD Arquitetura e Hardware 3030/3050 As UGs 8 9 dispõe, cada uma, de somente uma posição no gabinete, para alojar somente PCTs digitais (com protocolo de sinalização digital). Cada posição com 32 portas Descritivo da Arquitetura e Hardware do SOPHO iS3030/3050 pacote 810. Para uso do CENTRO DE TREINAMENTO 12
  • 13. CENTRO DE TREINAMENTO S RAD Arquitetura e Hardware 3030/3050 Descrição do Gabinete iS3050 Descritivo da Arquitetura e Hardware do SOPHO iS3030/3050 pacote 810. Para uso do CENTRO DE TREINAMENTO 13
  • 14. CENTRO DE TREINAMENTO S RAD Arquitetura e Hardware 3030/3050 SOPHO iS3050 (2 Compartimentos) Esta unidade utiliza até dois compartimentos de um gabinete de 4 compartimentos (os dois compartimentos superiores). O compartimento superior (compartimento 1) é o compartimento de controle. Nele são alojados a parte de controle que inclui a placa de circuito da CPU e o controlador do módulo periférico (PMC-MC). O compartimento abaixo do compartimento de controle (compartimento 2) aloja a seção periférica e é utilizado para as placas de circuito PCT. SOPHO iS3050 (4 compartimentos) Esta unidade utiliza até 4 compartimentos de um gabinete de 4 compartimentos. O compartimento superior (compartimento 1) se constitui no compartimento de controle; ele aloja a seção de controle, que inclui a placa de circuito CPU, a placa controladora do módulo periférico (PMC) e a rede de comutação (CSN-BC), quando fornecida. Os compartimentos abaixo do compartimento de controle (compartimentos 2...4) alojam a seção periférica e são usadas para as placa de circuito PCT. SOPHO iS 3050 PM1 /CM/SM MÓDULO PERIFÉRICO PM 2 MÓDULO PERIFÉRICO PM 3 MÓDULO PERIFÉRICO O número máximo de shelves PM 1100 no iS3050 é 4, que permite o máximo de até 4 x 320 = 1280 portas. LAY OUT DOS GABINETES iS 3050 SOPHO iS3050 com 1 Compartimento O compartimento PM 1100 fornece posições de placa para 18 placas PCT, uma placa de controle PMC e uma placa de alimentação PSU-MLD(02). A capacidade máxima de porta é 320 portas. Este compartimento PM 1100 é o de controle então a posição18 é ocupado pela CPU-3000. Como a CPU ocupa uma posição de PCT, o número de porta é menor (288 Portas). Se a CSN-BC Tambem for utilizada na posição 19 então a quantidade de portas máxima é 256. SOPHO iS3050 com 4 compartimentos Os compartimentos 2...4 tem todas as portas reservadas para as placa de circuito PCT (320 Portas). SOPHO iS 3050 11 12 PM1 MÓDULO PERIFÉRICO /CM/SM 288 Portas PM 2 MÓDULO PERIFÉRICO PM 3 MÓDULO PERIFÉRICO 256 Descritivo da Arquitetura e Hardware do SOPHO iS3030/3050 pacote 810. Para uso do CENTRO DE TREINAMENTO 14 11 12 14 GABINETE iS3050 13 PM 4 MÓDULO PERIFÉRICO Total de portas = 1216 Portas 14 GABINETE iS3050 13 PM 4 MÓDULO PERIFÉRICO 320 Portas 320 Portas 320 Portas 1 226810896688
  • 15. CENTRO DE TREINAMENTO S RAD Arquitetura e Hardware 3030/3050 Descrição do Gabinete 19 polegadas Descritivo da Arquitetura e Hardware do SOPHO iS3030/3050 pacote 810. Para uso do CENTRO DE TREINAMENTO 15
  • 16. CENTRO DE TREINAMENTO S RAD Arquitetura e Hardware 3030/3050 Rack de 19 polegadas Capacidade do Sistema Módulo CSM (Controle Comutação) Módulo Periférico Descritivo da Arquitetura e Hardware do SOPHO iS3030/3050 pacote 810. Para uso do CENTRO DE TREINAMENTO 16
  • 17. CENTRO DE TREINAMENTO S RAD Arquitetura e Hardware 3030/3050 Descritivo da Arquitetura e Hardware do SOPHO iS3030/3050 pacote 810. Para uso do CENTRO DE TREINAMENTO 17
  • 18. CENTRO DE TREINAMENTO S RAD Arquitetura e Hardware 3030/3050 CPU-3000 X 12.4 103 101 Alarme V.28 Porta 20 (SMPC Fixo) VIC 3000 DRAM FEPROM (LBU) SIM M 1 SIM M 2 BATERIA PROCESSADOR AM-3000 Porta 21 Porta 22 Porta 23 Porta 24 Porta 25 FBD FBC FBB FBA FAD FAC FAB FAA Não usado Conector Ethernet (Rj45) BIST Connector Marca BP102 BA BB A CPU-3000 é a nova placa de processador para o iS3030 e iS3050. A nova placa contem os seguintes módulos: · VIC-3000 · AM-3000 · Flash SIMMs 8/16 Mbytes · Módulos DRAM 16/32 Mbytes · Conexão Ethernet. Pode suportar até 1216 portas É a sucessor da CPU-ME e CPU-MT e deve ser manipulada exatamente do mesmo modo. CPU-3000 é compatível com CPU-ME/MT o que permiti a fácil atualização. A CPU-3000 não suporta pacotes de software anteriores ao SSW810. O processador padrão da CPU-3000 é um processador da Motorola família 68000, o MC68360. Descritivo da Arquitetura e Hardware do SOPHO iS3030/3050 pacote 810. Para uso do CENTRO DE TREINAMENTO 18
  • 19. CENTRO DE TREINAMENTO S RAD Arquitetura e Hardware 3030/3050 CPU-3000 A tabela abaixo mostra a uma comparação entre as figuras de apresentação das várias famílias de processador. Claramente mostra que o CPU-3000 é 3 vezes mais rápida que a CPU-ME/MT. junto com o módulo de acelerador AM-3000 é 6 vezes mais rápida; quase tão rápida quanto a CCS (100.000 BHCA)! VIC 3000 20 21 Sinalização de Alarme Externo Porta SMPC fixo 005/ 100/ 400 Processador BHCA Cold start Warm start Start-up hot not hot hot not hot time 22 23 CPU-3000 (SSW810.20) 45.000 2.15 4.02 1.50 3.36 10.80 24 CPU-3000 AM-3000 90.000 2.04 3.52 1.45 3.27 6.96 25 CPU-ME/MT (SSW805) 15.000 2.40 9.00 2.10 8.30 22.10 Conector Ethernet CP U A configuração Padrão da CPU-3000 incluirá: processador de Motorola MC68360 clock de tempo real (relógio da Central) com bateria de backup. Flash bootprom 8 Mbytes memória Flash 16 Mbytes de DRAM Conexão de ethernet 10baseT a Placa de VIC-3000 possui 5(6) Interfaces V.24 Embora o CPU-3000 tenha uma bateria de backup para o clock de tempo real, não tem nenhuma Unidade de Backup de Emergência (EBU) como a CPU-ME/MT tinha. Isto significa que quando nenhuma unidade de Backup de energia externa for usada, a CPU-3000 perderá todos os dados dinâmicos, como por exemplo, Siga-me; depois da falta de energia Na seção seguinte nós discutiremos as novas características da CPU-3000. 3000 Descritivo da Arquitetura e Hardware do SOPHO iS3030/3050 pacote 810. Para uso do CENTRO DE TREINAMENTO 19
  • 20. CENTRO DE TREINAMENTO S RAD Arquitetura e Hardware 3030/3050 Clock de tempo real O CPU-3000 tem um clock de tempo real na placa . Uma bateria cuida que até fora do ar, por falta de energia o clock permaneça ativo. Não é mais necessário, colocar a hora correta da central manualmente depois de um longo tempo do sistema-fora do ar. Então até quando nenhum Sysmanager for conectado, não será necessário ajustar manualmente a hora depois de um restart. Para mudança do horário de verão porém, o SysManager é exigido. CPU-3000 (Memória) Memória A placa de CPU-3000 tem dois slots para memória de flash SIMM (FEPROM) e uma posição para um módulo de DRAM. Com SSW810.20 a CPU-3000 padrão deve ser configurada com uma capacidade de memória de flash de 8Mbytes e com um módulo de DRAM de 16Mbytes. A memória de flash é não volátil, e é usada para armazenar os pacotes de software necessários para o SOPHO iS3000 e outros dados, como bilhetagem. Até em uma situação de falta de energia o conteúdo do disco é mantido. O pacote de software será executado para a DRAM. Também a configuração do sistema é armazenada na DRAM. o DRAM é volátil, significando que se a energia faltar, o conteúdo será perdido. Memória Tipo #Slots Padrão Expansão Usado por FEPROM Não -volátil dois-slots na CPU 8Mb SIMM (um slot) 8 e 16Mb SIMMs Memória de pacotes de software (max. 16Mb) e outros dados (por exemplo bilhetagem). DRAM volátil um slot na CPU modulo 16Mb modulo (16 ) e 32 Mb Execução de pacotes de software Para acrescentar memória de flash, SIMMs extras podem ser adicionados. Estão disponíveis placas SIMM de 8 Mbytes e 16 Mbytes. Por CPU-3000 dois destes SIMMs podem ser instalados (dois slots), significando que a capacidade de memória de flash pode ser 8, 16, 24 ou 32 Mbytes. Um máximo de 16 Mbytes pode ser usado para a memória de pacote de software (no slot 1), outros 16 Mbytes podem ser usados para outros propósitos (no slot 2). O padrão 8 Mbytes FEPROM é suficiente para instalar um segundo pacote de software. Quando outros dados como arquivos batch, Bilhetagem, dados de medição de tráfego, etc., estão armazenados nesta memória, é recomendado pelo menos o 16 Mbytes SIMMs para o slot 1. Nota: O SSW810.20 ainda não terá capacidades de FTP remoto Como com a memória de flash também o DRAM pode ser expandido. Dois módulos de memória estão disponíveis; um 16 e um Módulo de 32 Mbytes. Por CPU-3000 só um módulo de DRAM pode ser instalado (um slot), significando que as opções são: 16 Mbytes (padrão) ou 32 Mbytes. Então, só o Módulo de 32 Mbytes é uma expansão real (substituindo o Módulo padrão de 16 Mbytes). Atualmente 16 Mbytes é suficiente; o Módulo de 32 Mbytes pode ser usado para futuros, pacotes de software (mais exigentes). Descritivo da Arquitetura e Hardware do SOPHO iS3030/3050 pacote 810. Para uso do CENTRO DE TREINAMENTO 20
  • 21. CENTRO DE TREINAMENTO S RAD Arquitetura e Hardware 3030/3050 CPU-3000 Disco Dual / Conexão Ethernet Disco Dual A placa de dispositivo de backup tem a possibilidade de criar outro dipositivo, nova característica chamada DualDisk *, que está disponível na CPU-3000. DualDisk ativa um segundo pacote de software que pode ser baixado para a memória de flash do sistema e troca entre a atual e o novo pacote de software, com o mínimo tempo fora do ar. * - Tecnicamente será chamado 'Modo de Manutenção'. Conexão Ethernet O placa CPU-3000 tem uma conexão de Ethernet padrão. Com SSW810.20 as seguintes funcionalidades são suportadas por este link: Integração de Telefone de computador (CTI) Uso local do Protocolo de Transferência de arquivos (FTP) O link está especialmente adaptado para suportar os comandos CTI necessários usados no ContactCentre 400 séries. O link de Ethernet CTI acima também tem uma apresentação muito mais alta de processamento que as interfaces de S0 que foram usadas até agora. Este permite o uso de aplicativos melhores (freqüentemente exigindo mais apresentação). Os servidores de CTI serão normalmente conectados a uma LAN; é mais eficiente e lógico conectar o ISPBX com esta LAN. O link Ethernet também pode ser utilizado para carregamento de arquivos do SMPC ou SysManager para a CPU-3000. Atualmente só pode ser usado localmente. Em uma versão futura do pacote 810 o carregamento remoto também será suportado. Em vez de usar o protocolo BCS lentos da interface V.24, use o Protocolo de Transferência de arquivos rápida (FTP), da interface Ethernet. FTP é um dos protocolos padrão usado no mundo para IP. Permite o carregamento de um pacote de CPU do SMPC até a CPU-3000 via FTP só levará aproximadamente 1 minuto comparados aos 25 minutos com SMPC via o protocolo de Bcs da porta V.24. SMPC / SysManager FTP client e OM atpelrimcaiçnãal o FTP Etherne t BC S V2 4 iS3030/305 0 CPU- 3000 VIC- 3000 Descritivo da Arquitetura e Hardware do SOPHO iS3030/3050 pacote 810. Para uso do CENTRO DE TREINAMENTO 21
  • 22. CENTRO DE TREINAMENTO S RAD Arquitetura e Hardware 3030/3050 VIC 3000 VIC 3000 e V.24 Como com a CPU-ME/MT, uma Placa de interface de V.24 estará disponível. O VIC-3000 tem 6 interfaces V.24 e 1 interface V.28. O VIC-3000 é uma placa escrava da CPU-3000. Se a conexão de Ethernet na CPU-3000 é usada um das portas de V.24 será desativada. Neste caso só 5 interfaces V.24 estarão disponíveis. O comportamento da VIC 3000 é comparável com o VIC-MT. A VIC 3000 é obrigatória na CPU-3000. Futuramente o gerenciamento e manutenção poderá ser completamente feito da conexão de Ethernet. Uma vez disponível a placa VIC-3000 se tornará uma opção. Porta 20 (SMPC Fixo) VIC 3000 Alarme V.28 Porta 21 Porta 22 Porta 23 Porta 24 Porta 25 FBD FBC FBB FBA FAD FAC FAB FAA Não usado Descritivo da Arquitetura e Hardware do SOPHO iS3030/3050 pacote 810. Para uso do CENTRO DE TREINAMENTO 22
  • 23. CENTRO DE TREINAMENTO S RAD Arquitetura e Hardware 3030/3050 AM 3000 Módulo de Acelerador 3000 O Módulo Acelerador 3000 oferece a possibilidade melhorar a performance do CPU-3000. O AM 3000 é um co-processador (Motorola MC 68040) é inserido em um soquete na CPU-3000. Com o AM 3000 a performance da CPU-3000 será igual a da placa CCS do modulo CSM redundante (Sopho iS3090). Este co-processador tem o benefício de permitir que cada modelo do SOPHO iS3000 alcance toda a performance disponível que precisam. Para aplicativos de CTI exigentes (por exemplo: sofisticados Call Centers) podem agora também ser interligados a modelos iS3000 de menor capacidade. Então, para estes clientes não há necessidade mais de comprar um iS3070/90 super dimensionados só porque eles precisaram de maior capacidade de processamento. Nós podemos agora oferecer iS3030/50 com CPU- 3000 e AM 3000 para estes clientes. O AM-3000 é uma garantia para os clientes que pacotes de software e aplicativos futuros podem usar o CPU-3000 sem restrições de performance. Então quando pacotes de software futuros precisarem mais performance, o AM-3000 pode resolver. Descritivo da Arquitetura e Hardware do SOPHO iS3030/3050 pacote 810. Para uso do CENTRO DE TREINAMENTO 23
  • 24. CENTRO DE TREINAMENTO S RAD Arquitetura e Hardware 3030/3050 CSN - BC REDE DE COMUTAÇÃO CENTRAL - BACK-UP DE BATERIA E GERAÇÃO DE CLOCK (CSN-BC) A comutação em um PABX/RDSI corresponde ao processo de encaminhamento de informação senviada de uma origem para uma destinação específica. Origens e destinações podem ser de diferentes tipos como por exemplo, terminais de dados, VDUs, computadores, Redes etc. Suponha que um periférico “A” deseja enviar informação par o periférico “B”. Esta informação é dirigida para o periférico “B” através de um dispositivo de encaminhamento chamado de uma comutação. Esta comutação está localizada tanto na placa de circuito PMC (no caso de um SOPHO-iS3030/50 de dois compartimentos) quanto na CSN-BC (no caso de um SOPHO-iS3050 de mais que dois compartimentos) . O CSN-BC (Rede de Comutação Central, Back-up de Bateria e Regeneração de Clock), habilita a comunicação entre todos os PMCs e monitora o circuito de back-up de bateria e os +5V DC (EBU). Caso qualquer destes apresentar uma condição de alarme então a CSN-BC relata o fato para a CPU-3000. A CSN-BC contém uma comutação do tipo sem bloqueio sendo que a placa de circuito pode ter até 4 PMCs conectados a ela. Uma PMC também possui uma comutação sem bloqueio em sua placa de circuito mas a comutação é pequena e somente permite comunicação entre os PCTs montados em seu próprio compartimento; a comutação no CSN-BC é maior e permite a comunicação entre todas PMCs em todos os compartimentos. CONECTOR EBU ALIMENTACÃ OE CIRCUITO WATCHDOG P IC CLOC K P m RAM m EPRO M CIRCUIT DE BAOCK-UP DE BATERIA BUFFER DE COMUNICAÇÃO SERIAL IMP REDE DE COMUTAÇÃO CENTRAL CIRCUITO REGENDEER AÇÃO CLDOEC K LED's de Estado RECEPTORE TRANSMSI/SSORE SINCRSONOS ENTRADAS DE CEXLOTECRKN O Para PMC-( máxMimCo 4) Se a DTU estiver incluída no PABX/RDSI, a CSN-BC pode ser usada para receber a sincronização proveniente de um sinal de clock externo. Quando um sinal externo não é disponível então a CSN-BC gera um sinal de clock interno. Descritivo da Arquitetura e Hardware do SOPHO iS3030/3050 pacote 810. Para uso do CENTRO DE TREINAMENTO 24
  • 25. CENTRO DE TREINAMENTO S RAD Arquitetura e Hardware 3030/3050 Interligação das Linhas de Comutação SOPHO iS3050 • Na configuração de até 2 shelves, a conexão da rede de comutação será feita interligando a PMC mestre (shelf 11) com a PMC escrava (shelf 12) através de cabos conectados via conector frontal: · Conector FCA (Mestre) - FCC (Escravo) · Conector FCB (Mestre) - FCD (Escravo) • O iS3050 necessita de uma Rede de Comutação Central (CSN-BC = Central Switching Network - Battery charge Control), quando usa no mínimo 3 PMs local e nenhuma RPMs. Esta CSN-BC é instalada na posição 19 da primeira PM1100 (Shelf 11, compartimento de controle). • Conector FCC PMC (Shelf 11) - FBA (CSN- BC) • Conector FCD PMC (Shelf 11) - FBB (CSN- BC) • Conector FCC PMC (Shelf 12) - FBC (CSN- BC) • Conector FCD PMC (Shelf 12) - FBD (CSN- BC) • Conector FCC PMC (Shelf 13) - FCA (CSN- BC) • Conector FCD PMC (Shelf 13) - FCB (CSN- BC) • Conector FCC PMC (Shelf 14) - FCC (CSN- BC) • Conector FCD PMC (Shelf 14) - FC D (CSN- BC) SOPHO iS 3050 SS PP HH II PPM MC C CS S N PPM MCC PPM MC C PM MC C Descritivo da Arquitetura e Hardware do SOPHO iS3030/3050 pacote 810. Para uso do CENTRO DE TREINAMENTO 25
  • 26. CENTRO DE TREINAMENTO S RAD Arquitetura e Hardware 3030/3050 Mecanismo e Licença O pacote de software 810 utiliza o mesmo mecanismo de licença introduzido com o SysManager. Cada sistema possui uma única identificação denominada ‘impressão digital’ (fingerprint). A impressão digital é armazenada na placa CPU3000 ou na placa CIE-2. Baseado nessa impressão digital e nas licenças que o cliente comprou, é gerado uma seqüência (string) de licença. Esta seqüência de licença define quais licenças estarão disponíveis no sistema. A seqüência de licença é colocada em um arquivo de licença, o qual é ativado na inicialização do sistema ou através de comando de manutenção operacional. A presença e o conteúdo da seqüência de licença e da impressão digital são verificados na inicialização do sistema e em intervalos regulares de tempo. Se o resultado da verificação não for correto, o sistema torna-se operacional com a configuração mínima 32 ramais e com todas as funções que não são restritas pelo mecanismo de licença. Existem dois tipos de licenças; - Permissão; Uma licença de permissão define se a função é permitida naquele sistema. De fato é uma licença de sistema. - Numérica; Uma licença numérica define a quantidade de ocorrências de uma licença, por exemplo, a quantidade total de usuários de ‘compartilhamento de mesas’. Além dos tipos de licenças também pode variar o tempo de validade de uma licença. As seguintes varáveis são possíveis: - Infinita; Válida durante toda a vida do sistema. - Try Buy (testar e comprar); Com uma licença try buy é possível fazer a demonstração de uma função de software para o cliente. Após o período de validade do try buy o cliente pode decidir a compra da função. A licença de try buy tem um período de validade de três meses. Ela somente pode ser ativada uma única vez por sistema. - Temporária; Uma licença temporária tem um período de validade definido. Este pode ser um ou diversos meses. Deve ser pago um valor por mês. O pacote de software 810 possui ainda uma licença de serviço. Esta é uma licença temporária e única por sistema. A licença de serviço torna possível a utilização livre de todos os módulos de software do pacote 810 por um período de tempo limitado. Sendo ela única por sistema e com validade temporária há uma prevenção contra fraudes com a licença de serviço. Deve ser levado em conta que o engenheiro de serviço deverá gerar uma licença de serviço para cada sistema que ele visitar e quando a licença de serviço for necessária. As licenças são geradas através da Intranet da Philips Business Communications. Isto garante a rápida e fácil geração da licença. O servidor está disponível 24 horas por dia, 7 dias por semana. Descritivo da Arquitetura e Hardware do SOPHO iS3030/3050 pacote 810. Para uso do CENTRO DE TREINAMENTO 26
  • 27. CENTRO DE TREINAMENTO S RAD Arquitetura e Hardware 3030/3050 Módulo de Comutação Periférica A Rede de Comutação corresponde ao módulo onde são executados os enlaces digitais no sistema SOPHO iS3000, que fazem parte os sistemas SOPHO iS3030/3050. A Rede de Comutação do sistema SOPHO iS3000 é do tipo TDM/ digital. A comutação consiste na transferência das informações, recebidas através dos canais de 64 Kbits/s (8 bits), pertencentes às linhas de 2 Mbits/s de entrada, para os canais de 64 Kbits/s pertencentes às linhas de 2Mbits/s de saída. A relação entre o canal de entrada (onde são recebidas as informações a serem transferidas) e o canal de saída (para onde se destinam estas informações) é definida através de comandos recebidos do Controle Central do sistema(CPU). canais 64 Kbits/s (8 bits) 0 time slots 31 0 time slots 31 REDE DE COMUTAÇÃO linha 2 Mbits/s(entrada) linha 2 Mbits/s(saída) Processador MEMÓRIA 8 bits CONTROLE Todas as portas de acesso ao sistema (através das interfaces associadas) se conectam à Rede de Comutação do sistema SOPHO iS3030/3050, através de canais de 64 Kbits/s, pertencentes a linhas de 2 Mbits/s, integrantes do Bus PM. Estas interfaces estão acomodadas em placas de circuitos periféricos - PCT’s. Estes circuitos periféricos, estão agrupados, nos compartimentos do sistema, através dos chamados UG’s - Grupos de Unidades. Descritivo da Arquitetura e Hardware do SOPHO iS3030/3050 pacote 810. Para uso do CENTRO DE TREINAMENTO 27
  • 28. CENTRO DE TREINAMENTO S RAD Arquitetura e Hardware 3030/3050 Os Grupos de Unidades UG’s, em número de dez, se conectam à Rede de Comutação do sistema SOPHO iS3030/3050, através de linhas de 2Mbits/s, que estão fisicamente localizadas no barramento traseiro do gabinete. PMC-HR REDE DE COMUTAÇÃO 0 31 0 31 0 31 0 31 linhas 2 Mbits/s USO 0 USI 0 USO 1 USI 1 USO 9 USI 9 UG 0 UG 1 UG 2 UG 3 UG 4 UG 5 UG 6 UG 7 UG 8 UG 9 Interfaces Periféricas A ocupação dos 32 canais, integrantes da linha de 2Mbits/s (USI USO) que interliga cada UG à Rede de Comutação, é feita de acordo com o tipo de Interface Periférica (PCT - Peripheral Circuit) acomodada nesta UG. Por exemplo: suponhamos que uma UG venha a ser preenchida por 2 placas ALC-E Circuito de Linha Analógico, que fornece interface para 16 portas analógicas; teremos portanto no total 2 x 16 portas analógicas. Neste caso, os 32 canais da linha de 2Mbits/s correspondente, serão associados às 32 portas das 2 placas ALC, ou seja, porta 0 associada ao time slot TS 0, porta 1 associada ao TS 1, e assim sucessivamente, até a última porta da segunda placa ALC que seria associada ao time slot 31. Descritivo da Arquitetura e Hardware do SOPHO iS3030/3050 pacote 810. Para uso do CENTRO DE TREINAMENTO 28
  • 29. CENTRO DE TREINAMENTO S RAD Arquitetura e Hardware 3030/3050 No exemplo da figura abaixo, é mostrada a conexão de uma Porta “A“ localizada na UG 0 com uma Porta “B“ localizada no UG 1. O acesso de uma Porta “A“ (pertencente por exemplo à UG 0), a outra Porta “B“ (pertencente à UG 1), localizada no mesmo gabinete, se dá através da Rede de Comutação Temporal do mesmo gabinete onde estão localizadas estas portas. Desta forma, através desta Rede de Comutação estarão conectados: · Transmissão de “A“ com Recepção de “B“ : TS “A“ da linha USI 0 com o TS “B“ da linha USO 1 · Transmissão de ”A“ com Recepção de “B“ : TS “B“ da linha USI 1 com o TS “A“ da linha USO 0 No caso em que as portas a serem conectadas estiverem localizadas em UGs pertencentes a gabinetes diferentes, consideraremos como exemplo: que a parte “A“ esteja localizada no primeiro gabinete e a parte “B“ localizada no segundo gabinete; PMC-HR USO 0 USI 0 USO 1 REDE DE COMUTAÇÃO 0 0 B 1 USI 1 UG 0 UG 1 Interfaces Periféricas A 1 A B TS(A)/USI 0 TS(B)/USO 1 TS(B)/USI 1 TS(A)/USO 0 Transmissão de “A“ com Recepção de “B“ : O TS “A“ da linha USI 0 será conectado, através da Rede de Comutação do primeiro gabinete, à um TS pertencente a uma das linhas que interconectam os dois gabinetes; este TS será escolhido pelo processador central. Na Rede de Comutação do segundo gabinete, este TS (escolhido pelo processador central) será conectado então ao TS “B“ da linha USO 1 associado à porta “B“ . Transmissão de “B“ com Recepção de “A“ : O TS “B“ da linha USI 1 será conectado, através da Rede de Comutação do segundo gabinete, à um TS pertencente a uma das linhas que interconectam os gabinetes; este TS será escolhido pelo processador central. Descritivo da Arquitetura e Hardware do SOPHO iS3030/3050 pacote 810. Para uso do CENTRO DE TREINAMENTO 29
  • 30. CENTRO DE TREINAMENTO S RAD Arquitetura e Hardware 3030/3050 Na Rede de Comutação do primeiro gabinete, este TS (escolhido pelo processador central) será conectado então ao TS “A“ da linha USO 0 associado à porta “A“ . O acesso do usuário ao sistema, é feito através de interfaces que se conectam à Rede de Comutação periférica, através de canais de 64 Kbits/s, pertencentes a linhas de 2 Mbits/s, integrantes do Bus PM, que fisicamente, se localiza no barramento traseiro do compartimento periférico (shelves 255/1100/CSM). No exemplo da figura abaixo, é mostrada a conexão de uma Porta “A“ localizada no compartimento 0 com uma Porta “B“ localizada no compartimento 1. O acesso de uma Porta “A“ (pertencente ao compartimento 0), a outra Porta “B“ (pertencente ao compartimento 1), se dá através da(s) rede(s) de comutação periférica do(s) compartimento(s) onde estão localizadas estas portas, e também através da rede de comutação central do sistema. Descritivo da Arquitetura e Hardware do SOPHO iS3030/3050 pacote 810. Para uso do CENTRO DE TREINAMENTO 30
  • 31. CENTRO DE TREINAMENTO S RAD Arquitetura e Hardware 3030/3050 Desta forma, através das redes de comutação: periférica central, estarão conectadas as portas “A“ e “B“ conforme o diagrama abaixo: PMC-MC USO 0 USI 0 USO 1 USI 1 UG 0 UG 1 Interfaces Periféricas PM A REDE DE COMUTAÇÃO PERIFÉRICA 0 0 B 1 1 A B p p q q TS(A)/USI 0 TS(x)/NIC p TS(y)/NIC q TS(B)/USO 1 TS(B)/USI 1 TS(m)/NIC q CSN-BC n x y m REDE DE COMUTAÇÃO CENTRAL TS(n)/NIC p TS(A)/USO 0 TS(x)/NIC p TS(y)/NIC q T S(m)/NIC q TS(n)/NIC p Descritivo da Arquitetura e Hardware do SOPHO iS3030/3050 pacote 810. Para uso do CENTRO DE TREINAMENTO 31
  • 32. CENTRO DE TREINAMENTO S RAD Arquitetura e Hardware 3030/3050 A rede de comutação periférica (PMC – HR) é fisicamente implementada, através de quatro chips de comutação digital: TSW time swich - PEB20455; estes chips possuem 16 linhas de 2Mbits/s de entrada e 8 linhas de 2Mbits/s de saída. A distribuição das conexões é apresentada na figura abaixo: 0 1 2 F 0 1 2 7 TS1 PEB20455 3 0 1 2 F 0 1 2 7 TS2 PEB20455 3 0 1 2 F 0 1 2 7 TS3 PEB20455 3 0 1 2 F 0 1 2 7 TS4 PEB20455 3 AUX I 0 ADD-ON I 1 TONES I 2 USI 0....9 3..7, B..F NICI 0..1 8..A 0..2 NICO 0..1 3,4 USO 0 5 AUXO 1(teste) 6,7 ADD-ONO 1,2 0..2 NICO 2..3 3,4 AUXO 1,2 5,6 USO 2,3 0..2 NICO 4..5 3 USO 5 5 AUXO 1(teste) 6,7 USO 4,8 0..2 NICO 6..7 3 AUXO 1(teste) 4,5,7 USO 6,7,9 AUX I 0 ADD-ON I 1 TONES I 2 USI 0....9 3..7, B..F NICI 2..3 8..A AUX I 0 ADD-ON I 1 TONES I 2 USI 0....9 3..7, B..F NICI 4..5 8..A AUX I 0 ADD-ON I 1 TONES I 2 USI 0....9 3..7, B..F NICI 6..7 8..A Descritivo da Arquitetura e Hardware do SOPHO iS3030/3050 pacote 810. Para uso do CENTRO DE TREINAMENTO 32
  • 33. CENTRO DE TREINAMENTO S RAD Arquitetura e Hardware 3030/3050 Interfaces Periféricas do Sistema · Configuração As Interfaces Periféricas do Sistema são implementadas através de circuitos periféricos; estes circuitos são agrupados em placas de circuitos periféricos chamadas: PCTs - Peripheral Circuits. Estas placas de Circuitos Periféricos - PCTs, são acomodadas em posições bem definidas nos gabinetes, chamadas UGs - Grupos de Unidades; cada gabinete dispõe de um máximo de 10 UGs. Cada uma das primeiras 8 UG’s (UG0... UG7), dispõe de duas posições no gabinete, para alojar PCTs analógicos ou digitais. As UGs 8 9 dispõe, cada uma, de somente uma posição no gabinete, para alojar somente PCTs digitais (com protocolo de sinalização digital). O compartimento (R)PM255 pode ser usado como PM Remota, os 2 compartimentos, são mostrado abaixo: 01 02 03 04 05 06 07 08 09 10 11 19 1 E B U - 10 P S - M L D U - * 1 0 0 UG 0 P C T 1 0 0 PC T 1 0 0 UG 1 PC T 1 0 0 PC T 1 0 0 UG 2 P C T 1 0 0 P C T 1 0 0 UG 3 P C T 1 0 0 P C T 1 0 0 PC T 1 0 0 UG 4 P C T 1 0 0 UG 5 PC T 01 1 0 0 PC T 02 1 0 0 UG 6 PC T 03 1 0 0 PC T 04 1 0 0 UG 7 P C T 05 1 0 0 P C T 06 1 0 0 PM C -M C 07 0 0 5 UG8 08 0 0 5 UG9 P C T - C I 09 CP U 3 000 Descritivo da Arquitetura e Hardware do SOPHO iS3030/3050 pacote 810. Para uso do CENTRO DE TREINAMENTO 33
  • 34. CENTRO DE TREINAMENTO S RAD Arquitetura e Hardware 3030/3050 O compartimento PM1100: Controlador do Módulo Periférico - Faixa Média (PMC-MC) o modulo PM1100, é mostrado abaixo: 1 9 1 1 0 0 1 0 0 1 0 0 1 0 0 1 0 0 1 0 0 1 0 0 1 0 0 1 0 0 1 0 0 1 0 0 1 0 0 1 0 0 1 0 0 1 0 0 1 0 0 0 0 3 0 0 5 0 0 5 P C T P C T P C T P C T P C T P C T P C T P C T P C T P C T P C T P C T P C T P C T P C T P C T - C I AOC P M C-M C P C T / O B S P S U --M L D UG 0 OU D OC UG 1 UG 2 UG 3 UG 4 UG 5 UG 6 UG 7 U U G 8 G 9 Opcional E B U Opcional CP U 3 000 01 03 05 07 09 11 13 15 17 19 21 23 Informação de usuário dados de controle (sinalização) Para o transporte da informação de usuário, cada UG possui acesso individual à Rede de Comutação do gabinete, através de uma linha de 2 Mbits/s, chamada linha de Usuário: USI USO. Esta linha transporta dados de usuário do sistema, que são diretamente comutados, sem sofrerem nenhum tipo de análise. Exemplo: No caso de uma placa ALC-E (Placa de Circuito de Linha analógico), cada um dos seus 16 circuitos de linha (periféricos), possui um canal específico (um na linha USI e outro na linha USO), para o transporte de informações de usuário. A placa ALC-E, localizada na primeira posição de uma UG, utiliza os canais 0...15 (das linhas USI USO), para o transporte da informação de usuário de seus 16 circuitos respectivamente; a placa localizada na posição adjacente da mesma UG, utiliza respectivamente, os canais 16...31, das mesmas linhas (USI USO), para o transporte das informações de usuário de seus 16 circuitos. No caso específico de PCTs digitais (com protocolo de sinalização digital), são reservados, canais desta linha de usuário (USI USO), para comunicação entre o processador da placa PCT, e o processador do sistema. Descritivo da Arquitetura e Hardware do SOPHO iS3030/3050 pacote 810. Para uso do CENTRO DE TREINAMENTO 34
  • 35. CENTRO DE TREINAMENTO S RAD Arquitetura e Hardware 3030/3050 Como exemplo, a placa DTX-I (interface para linha digital), reserva o TS 0 da linha USI USO, associada à UG onde está localizada, para transporte do protocolo de sinalização entre o processador de sua placa e o processador periférico do sistema (PPU). PMC-MC USO 0 USI 0 CODO 0 CODI 0 Bus I/O 0 0 0 REDE COMUTAÇÃO CIRCUITOS 16 17 18 19 20 21 30 31 2 3 4 5 14 ALC-E ALC-E UG 0 0 1 15 31 0 31 0 31 0 31 PCC Processador Periférico BUS PM DE Para o transporte dos dados de controle (sinalização), as UGs 0...7, também possuem, cada uma delas, outra linha de 2 Mbits/s chamada linha de Dados de Controle: CODI CODO. Esta linha transporta dados, referente a sinalização e controle, entre os circuitos periféricos de sua placa e o processador periférico do sistema (PPU). Exemplo: cada um dos 16 circuitos de linha (periféricos), integrantes de uma placa ALC-E (Placa de Circuito de Linha analógico), possui um canal específico (um na linha CODI e outro na linha CODO), para o transporte de informações de dados de controle. A placa ALC-E, localizada na primeira posição de uma UG, utiliza os canais 0...15 (das linhas CODI CODO), para o transporte da informação dos dados de controle de seus 16 circuitos respectivamente; a placa localizada na posição adjacente da mesma UG, utiliza respectivamente, os canais 16...31, das mesmas linhas (CODI CODO), para o transporte das informações de controle de seus 16 circuitos. Descritivo da Arquitetura e Hardware do SOPHO iS3030/3050 pacote 810. Para uso do CENTRO DE TREINAMENTO 35
  • 36. CENTRO DE TREINAMENTO S RAD Arquitetura e Hardware 3030/3050 CODI 0 CODO 0 Bus I/O 0 31 0 31 PCC Processador Periférico ALC-E 16x circuitos (0...15) DG 8 x 8 x BUS PM PMC-MC USO USI a b Relé de Corrente de Chamada Alimentação de Linha Detetor B.Terra 1 1 CODI BUFFER DE ESTADO CODEC BUFFER DE COMANDO CODO 1 1 1 Detetor Loop de Corrente UG 0 ALC-E DG 8 x 8 x 16x circuitos (16...31) CODO CODI O PMC - “CONTROLADOR DO MÓDULO PERIFÉRICO”, corresponde a uma PCI inserida no Módulo Periférico PM, responsável pelo controle dos Circuitos Periféricos - PCTs instalados no compartimento controlado por esta PMC. A função principal do PMC é de distribuir mensagens de controle de/para os PCTs, operando como um estágio intermediário entre PCTs e a CPU do SOPHO iS3030/3050. A comunicação entre a CPU do SOPHO iS3030/3050 e o PMC é feita através do Protocolo IMP Internal Message Protocol (proprietário da PHILIPS). Descritivo da Arquitetura e Hardware do SOPHO iS3030/3050 pacote 810. Para uso do CENTRO DE TREINAMENTO 36
  • 37. CENTRO DE TREINAMENTO S RAD Arquitetura e Hardware 3030/3050 PMC USI/USO CODI/CODO PCT'S Seleção de Placa CLK FRS O Bus PM transfere: · informação de dados (Ex: dados de controle, dados de usuário); · sinais de seleção de linhas e de controle A informação de dados é transferida através de 2 linhas de 2Mbps: CODI CODO para os dados de controle ( palavra de status e informação de ativação); USI USO para os dados de usuário (ex: informação de conversação) As linhas de seleção são usadas para selecionar os PCT's. A seleção de um dos 32 PCT's se dá da seguinte forma: · O sinal PCT Selection - C/8 endereça ciclicamente cada PCT em todas as placas Periféricas numa UG; · O sinal Peripheral Card Selection - CS seleciona uma das duas Placas Periféricas numa UG; · O sinal Enable Peripheral Card Output Buffer - BUF habilita a informação de saída de uma das placas periféricas de cada UG. Uma vez selecionado, um PCT pode oferecer/aceitar: · Um byte de dados de conversação via USI USO; · Um byte de dados de controle/status via CODO/CODI. No PMC existem 2 chips PCC - Peripheral Circuit Controller (custom chips OQ1504), com a função de: · enviar dados de controle para os PCT's · receber dados de controles dos PCT's Descritivo da Arquitetura e Hardware do SOPHO iS3030/3050 pacote 810. Para uso do CENTRO DE TREINAMENTO 37
  • 38. CENTRO DE TREINAMENTO S RAD Arquitetura e Hardware 3030/3050 Cada PCT possui um time slot dedicado, no link de 2Mbps da UG relativa. A CPU do SOPHO iS3030/3050, envia mensagens de controle ao PCT através de um canal lógico aberto neste time slot; por sua vez o PCT reporta seus status via bytes de status. O PCC faz a varredura dos 32 canais da linha CODI de cada UG (4 em paralelo) e coleta os bytes de status dos 128 PCTs. O número do canal é determinado a partir de sua posição com respeito ao sinal FRS. Assim que uma mudança no status do PCT tiver sido detectada, o PCC envia uma interrupção para o processador Z80. Z80 bus Z80 bus CIC Conversor PCC PCC UG 0 UG 1 UG 2 UG 3 UG 0 UG 1 UG 2 UG 3 UG 4 UG 5 UG 6 UG 7 UG 4 UG 5 UG 6 UG 7 Lógica de Interrupção INTERRUPÇÃO CODI CODO CODI CODO Através da Lógica de Interrupção a CPU-Z80 (Processador Periférico) pode determinar qual dos dois PCCs está gerando um pedido de interrupção. O microprocessador do PMC (Processador Periférico), pode determinar qual o PCT teve seu status modificado, a partir da posição do byte de status na memória do PCC. Na maioria da vezes, uma modificação no status resultará numa mensagem de controle, que a CPU (Módulo de Controle), enviará para o PCT em questão; o Processador Periférico CPU-Z80, coloca esta mensagem dentro do PCC. O PCC por sua vez, tem a função de multiplexar a mensagem no canal apropriado (time slot). Descritivo da Arquitetura e Hardware do SOPHO iS3030/3050 pacote 810. Para uso do CENTRO DE TREINAMENTO 38
  • 39. CENTRO DE TREINAMENTO S RAD Arquitetura e Hardware 3030/3050 Geração de Tons Uma RAM estática de 32K8 (Status Tone Circuit RAM) é usada para armazenar o status de vários sinais e alarmes, e também para armazenar 32 tons requeridos pelo PABX. Assim os dados digitais (gerados por software) necessários para produzir até 32 tons estão armazenados nesta RAM. Os dados selecionados a partir da RAM (8 bits paralelo) são convertidos para serial (chip conversor paralelo/serial) e enviados para comutação numa linha de 2Mbps reservada para tons. Todos os tons estão continuamente presentes nos time slots na linha de 2Mbps; os tons são selecionados individualmente quando a comutação encaminha um time slot para uma outra linha de 2Mbps. RKT's RDT's Existem 2 chips (77C25) DSP - Processamento de Sinal Digital na placa PMC. Cada chip contém Firmware para: · 3 Receptores RKT's; · 2 Receptores RDTs; Os canais da linha de 2Mbps AUXO 1 fornecem 6 timeslots para RKT e 4 timeslots para RDT. O DSP deve ser resetado e programado antes que possa ser usada. Quando a PMC está sendo inicializada os DSPs são programados pelo microprocessador PMC. · Conferência a Três O circuito integrado ATC (OQ 1503), é capaz de executar as funções de Conferência a três (Add-on) e Geração de Tons; esta última função na PMC, é executada pelo STC (Status Tone Circuit). · Co-processador de Protocolo - PCP O PCP é um custom chip (OQ 1512), que trata mensagens do sistema constituídas de acordo com o protocolo IMP. Estas mensagens são inseridas em timeslots dedicados de um link USI USO e são usadas para comunicação com PCTs que só utilizam protocolo IMP (ex: DLC, DTU-PH, IPH, etc.) ou protocolos orientados a bit (ex:HDLC). No máximo 16 timeslots podem ser tratados por este chip, onde o protocolo usado por cada canal (IMP ou BOP) é selecionavel. O PCP converte os dados provenientes do link de 2Mbps em dados paralelo (e vice- versa) os escrevendo em seguida, numa memória, onde poderão ser analisados pelo Host (Z80). A CPU-PMC (Z80) atenderá um pedido de interrupção colocado através de um chip CTC-Z80 que recebe a interrupção coletada, através de um decodificador dos 4 dispositivos I/O presentes na PMC (PCP, DSP, PCC e STC). Descritivo da Arquitetura e Hardware do SOPHO iS3030/3050 pacote 810. Para uso do CENTRO DE TREINAMENTO 39
  • 40. CENTRO DE TREINAMENTO S RAD Arquitetura e Hardware 3030/3050 O PMC - “CONTROLADOR DO MÓDULO PERIFÉRICO” MESA(s) OPERADORA(s) OPCIONAL AOC ou DOC Co-Processador Protocolo CIRCUITOS RKT/RDT GERADOR de TONS MICRO PROCESSADOR CONTROLADOR DO MÓDULO PERIFÉRICO 2048 kbps 2048 kbps MEMÓRIA regenerador de CLOCK PMC-MC entradas de CLOCK EXTERNO PMC-MC INTERCONEXÃO de REDE 2048 kbps 12 X 2048 kbps 4096 kbps 6 X 4096 kbps usado somente na RPM255/1100 Sinais de CLOCK e SINCRONIZAÇÃO de QUADRO das NICs 2048 kbps 8 X 2048 kbps 2048 kbps UG 0 UG 7 UG 8 UG 9 8 X CONFERÊNCIA A TRÊS 2048 kbps 2048 kbps COMUTAÇÃO PM PCC CONTROLE PM BUS I/O Descritivo da Arquitetura e Hardware do SOPHO iS3030/3050 pacote 810. Para uso do CENTRO DE TREINAMENTO 40
  • 41. CENTRO DE TREINAMENTO S RAD Arquitetura e Hardware 3030/3050 FIM DA APOSTILA DE ARQUITETURA E HARDWARE ANOTAÇÕES E DUVIDAS Descritivo da Arquitetura e Hardware do SOPHO iS3030/3050 pacote 810. Para uso do CENTRO DE TREINAMENTO 41
